SW运用时的小技巧

合集下载

SW技巧

手边实用的solidworks技巧：1 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。

2 使用方向键可以旋转模型。

按 CTRL 键加上方向键可以移动模型。

按 ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

4 使用 z 来缩小模型或使用 SHIFT + z 来放大模型。

9 您可以按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。

15 按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。

16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

47 在相似的草图轮廓之间进行放样时，复制草图通常是非常有用的方式。

从F eatureManager设计树上选择草图或选择草图中的一个实体，按 CTRL-C 进行复制，然后选择一个基准面或平面，按 CTRL-V 将草图粘贴。

48 您可以在任何时候按 "F" 键，将图面缩放至最适当大小。

49 在FeatureManager设计树中选择退回控制棒，并且使用键盘上下移动的方向键可以让您逐步地查看零件的生成顺序。

在启动这项功能之前，请先选择菜单上的工具/选项/系统选项，将FeatureManager设计树内的方向键导览功能选项打开。

55 当输入一个尺寸数值的时候，您可以使用数学式或三角函数式来操作。

56 您可以按住 CTRL 键选择多个注解，并且同时修改它们。

61 在工程图中按住 Shift 键选择尺寸文字的方式，允许您将尺寸从一个视图中移动到另一个视图上。

$0A在工程图中按住 Ctrl 键选择尺寸文字的方式，允许您将尺寸从一个视图中复制到另一个视图上。

66 您可以使用常用的Windows定义的映射快捷键以快速执行 Ctrl-N（新建）76 您可以在两个实体的虚拟交*点上生成一个草图绘制点。

solidworks分割曲面技巧

solidworks分割曲面技巧
在 SolidWorks 中，分割曲面是一个重要的工具，可以用来创建复杂的曲面造型和模型。

以下是一些 SolidWorks 分割曲面的技巧:
1. 使用剪裁曲面命令：在 SolidWorks 中，可以使用剪裁曲面命令将曲面裁剪成平面或实体。

使用该命令可以快速创建分割曲面，特别是当曲面比较复杂或者需要多次修剪时。

2. 使用分割曲线工具：分割曲线工具是 SolidWorks 中自带的曲线工具，可以用来创建分割曲面。

使用该工具可以将曲面分割成多个面，方便后续建模。

3. 使用曲面修剪命令：在 SolidWorks 中，可以使用曲面修剪命令将曲面修剪成其他曲面或实体。

使用该命令可以创建更加精确的分割曲面。

4. 使用三维建模命令：在 SolidWorks 中，可以使用三维建模命令来创建分割曲面。

使用该命令可以将曲面拉伸成实体，或者使用曲面裁剪命令将曲面裁剪成平面或实体。

5. 参考其他模型：在 SolidWorks 中，可以使用参考其他模型来创建分割曲面。

使用该命令可以将其他模型的曲面复制到当前模型中，然后进行修剪和分割。

以上是 SolidWorks 中一些常用的分割曲面技巧。

在实际应用中，需要根据具体情况选择合适的方法，并根据需要多次修剪和分割曲面，以达到最佳的建模效果。

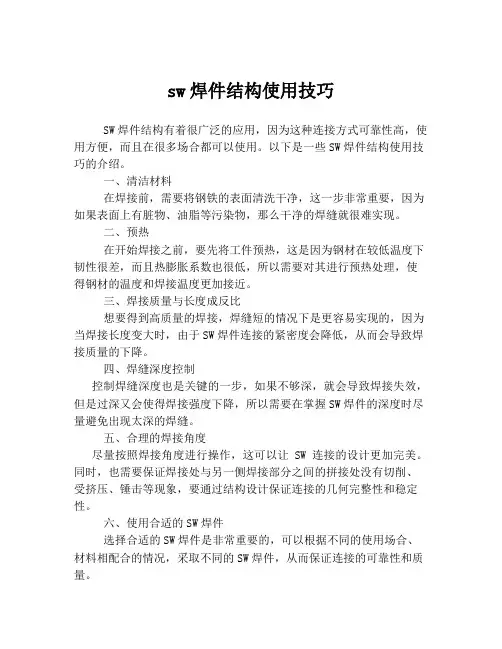

sw焊件结构使用技巧

sw焊件结构使用技巧SW焊件结构有着很广泛的应用，因为这种连接方式可靠性高，使用方便，而且在很多场合都可以使用。

以下是一些SW焊件结构使用技巧的介绍。

一、清洁材料在焊接前，需要将钢铁的表面清洗干净，这一步非常重要，因为如果表面上有脏物、油脂等污染物，那么干净的焊缝就很难实现。

二、预热在开始焊接之前，要先将工件预热，这是因为钢材在较低温度下韧性很差，而且热膨胀系数也很低，所以需要对其进行预热处理，使得钢材的温度和焊接温度更加接近。

三、焊接质量与长度成反比想要得到高质量的焊接，焊缝短的情况下是更容易实现的，因为当焊接长度变大时，由于SW焊件连接的紧密度会降低，从而会导致焊接质量的下降。

四、焊缝深度控制控制焊缝深度也是关键的一步，如果不够深，就会导致焊接失效，但是过深又会使得焊接强度下降，所以需要在掌握SW焊件的深度时尽量避免出现太深的焊缝。

五、合理的焊接角度尽量按照焊接角度进行操作，这可以让SW连接的设计更加完美。

同时，也需要保证焊接处与另一侧焊接部分之间的拼接处没有切削、受挤压、锤击等现象，要通过结构设计保证连接的几何完整性和稳定性。

六、使用合适的SW焊件选择合适的SW焊件是非常重要的，可以根据不同的使用场合、材料相配合的情况，采取不同的SW焊件，从而保证连接的可靠性和质量。

七、及时处理反应物的问题在SW焊件连接过程中，可能会出现反应物的问题，如果不及时处理，这些反应物就会降低连接的强度和质量，甚至会导致连接部分脱离开来，因此需要及时发现并进行处理。

综上所述，以上是关于SW焊件结构使用技巧的介绍。

在日常使用中，要注意每一个步骤，这样才能保证SW焊件的质量和效果，让使用者获得更加优质的体验。

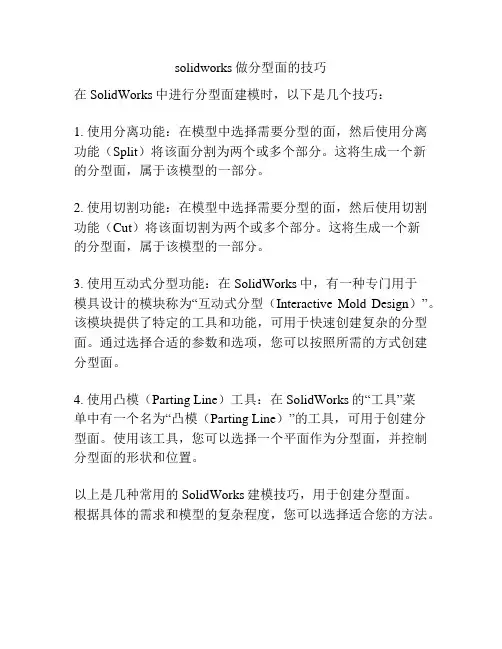

solidworks做分型面的技巧

solidworks做分型面的技巧
在SolidWorks中进行分型面建模时，以下是几个技巧：
1. 使用分离功能：在模型中选择需要分型的面，然后使用分离功能（Split）将该面分割为两个或多个部分。

这将生成一个新
的分型面，属于该模型的一部分。

2. 使用切割功能：在模型中选择需要分型的面，然后使用切割功能（Cut）将该面切割为两个或多个部分。

这将生成一个新
的分型面，属于该模型的一部分。

3. 使用互动式分型功能：在SolidWorks中，有一种专门用于
模具设计的模块称为“互动式分型（Interactive Mold Design）”。

该模块提供了特定的工具和功能，可用于快速创建复杂的分型面。

通过选择合适的参数和选项，您可以按照所需的方式创建分型面。

4. 使用凸模（Parting Line）工具：在SolidWorks的“工具”菜
单中有一个名为“凸模（Parting Line）”的工具，可用于创建分
型面。

使用该工具，您可以选择一个平面作为分型面，并控制分型面的形状和位置。

以上是几种常用的SolidWorks建模技巧，用于创建分型面。

根据具体的需求和模型的复杂程度，您可以选择适合您的方法。

SW快捷键及200个使用技巧

SW快捷键及使用技巧（来自: 晴一朵儿(/) 2012-09-03 10:34:50，非常感谢）旋转模型：水平或竖直：方向键；水平或竖直90 度：Shift+方向键；顺时针或逆时针：Alt+左或右方向键平移模型：Ctrl+方向键放大：Z缩小：z整屏显示全图：f上一视图：Ctrl+Shift+Z--------------------------------------------------------------------------------视图定向菜单：空格键前视：Ctrl+1后视：Ctrl+2左视：Ctrl+3右视：Ctrl+4上视：Ctrl+5下视：Ctrl+6等轴测：Ctrl+7正视于：Ctrl+8--------------------------------------------------------------------------------过滤边线：e过滤顶点：v过滤面：x切换选择过滤器工具栏：F5切换选择过滤器（开/关）：F6--------------------------------------------------------------------------------新建文件：Ctrl+N打开文件：Ctrl+O从WEB 文件夹打开：Ctrl+W从零件制作工程图：Ctrl+D从零件制作装配体：Ctrl+A保存：Ctrl+S打印：Ctrl+P--------------------------------------------------------------------------------重复上一命令：Enter在PropertyManager 或对话框中访问在线帮助：F1在FeatureManager 设计树中重新命名一项目（对大部分项目适用）：F2展开或折叠FeatureManager设计树：c重建模型：Ctrl+B强使重建模型及重建其所有特征：Ctrl+Q重绘屏幕：Ctrl+R在打开的SolidWorks 文件之间循环：Ctrl+Tab直线到圆弧/圆弧到直线（草图绘制模式）：a撤消：Ctrl+z剪切：Ctrl+x复制：Ctrl+c粘贴：Ctrl+v删除：Delete下一窗口：Ctrl+F6关闭窗口：Ctrl+F4*******************************后视CTRL 2重建模型CTRL B底视CTRL 6Redraw CTRL R复制CTRL C右视CTRL 4剪切CTRL X保存CTRL S删除Delete选择边 EForced Rebuild CTRL Q选择面X前视CTRL 1选择顶视V帮助Shift F1/F1打开/关闭选择过滤器F5 (Toolbar) 左视CTRL 3切换选择过滤器F6顶视CTRL 5新建CTRL NUndo CTRL Z打开CTRL O视图对话框SpaceBar粘贴CTRL V放大Shift Z前一视图CTRL Shift Z缩小Z打印CTRL P缩放到屏幕 F上下二等角轴测CTRL 7****************************************** 新建Ctrl+N打开Ctrl+O关闭Ctrl+W保存Ctrl+S打印Ctrl+P浏览最近文档R撤销Ctrl+Z恢复Ctrl+Y重复上一命令Enter剪切Ctrl+X复制Ctrl+C粘贴Ctrl+V删除Delete重建模型Ctrl+B重画Ctrl+R视图定向SpaceBar整屏显示全图 F快速捕捉F3全屏F11特征管理员区域F9工具栏F10任务窗格Ctrl+F1直线L直线圆弧切换 A扩展折叠数 C折叠所有项目Shift+C过滤边线 E查找替换Ctrl+F下一边线NForce Regen Ctrl+Q快捷栏S过滤顶点V切换选择过滤器工具栏F5切换选择过滤器F6拼写检验程序F7过滤面X接受边线Y缩小Z放大Shift+Z上一视图Ctrl+Shift+Z********************************************滚轮的快捷键：如果使用三键鼠标，您可以动态使用以下查看命令：平移- 按住Ctrl 键并使用鼠标中间按键来拖动。

SW技巧

29、问：如何有效地减小SolidWorks文件大小？
20、问：在装配过程中有那些可用的配合关系？
答：配合关系确定了零件在装配体中的位置。常用的配合关系有同轴心、重合、距离、角度、平行、垂直和相切等，每种配合关系对于特定的几何实体组合有效。在使用配合关系时，除了使用零件本身固有的几何实体外，还可以使用临时轴、创建的基准轴、基准面、对称平面等几何要素来确定零件在装配体中的正确位置。
将"Material"；
在"说明"前插入两列，分别为"单重"和"总重"，定义名称分别为"Weight"和"TotalWeight"；
将原Excel文件中的"说明"改为"备注"，定义名称为"Description"。
3）在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，… ，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。
27、问：如何改变材料明细表中零件的顺序？
答：如何快速建立草图中实体几何关系?材料明细表中零件的顺序依据的是各零件装入装配体的顺序，若想改变，需要调整装配体特征管理设计树下零件的顺序，然后重新插入材料明细表。
28、问：通常SolidWorks模型文件插入word等中比较大，如何另存为图像文件？
3）方程式中可以使用条件语句
语法格式为："Dx@ SketchX"=if((条件)，参数1，参数2)。当式中条件成立时，取值为参数1，否则取值为参数2。
4）方程式的注释
可以在方程式的末尾输入单引号"'"，然后输入备注，以论述设计意图。单引号之后的内容在计算方程式时被忽略，如图1所示。

solidworks标注角度技巧

solidworks标注角度技巧
1.使用角度标注工具：在SolidWorks中，可以使用角度标注工具来标注角度。

在绘图中选择工具栏中的“标注”选项，然后选择“角度标注”工具。

2. 设置角度基准：为了确保正确的角度标注，需要设置角度基准。

可以通过选择绘图中的一条线作为基准线来设置基准。

3. 添加标注：在选择角度标注工具后，单击要标注的角度顶点。

然后，选择要标注的角度类型并输入相应的数值。

4. 添加附加标注：如果需要在角度标注中添加附加标注，可以在标注中单击鼠标右键并选择“添加附加标注”。

然后，选择要添加的标注类型并输入数值。

5. 调整标注位置：通过选择标注并拖动它们，可以调整标注的位置。

如果需要更精确地调整位置，可以使用“属性编辑器”来设置标注的坐标值。

6. 编辑标注样式：可以通过更改标注的字体、颜色和大小等属性来编辑标注样式。

可以在“属性编辑器”中选择标注并更改相应的属性。

7. 使用角度尺寸工具：除了角度标注工具外，还可以使用角度尺寸工具来标注角度。

选择工具栏中的“标注”选项，然后选择“角度尺寸”工具。

8. 标注多边形角度：当需要标注多边形的角度时，可以使用“多边形标注”工具。

选择工具栏中的“标注”选项，然后选择“多边形
标注”工具。

在多边形上单击选定的角度顶点，然后选择要标注的角度类型并输入数值。

9. 自定义标注格式：可以自定义标注格式，例如添加单位或在标注中包含文本。

可以在“属性编辑器”中选择标注并更改相应的格式设置。

solidworks孔对齐使用技巧

solidworks孔对齐使用技巧SolidWorks是一种计算机辅助设计（CAD）软件，它被广泛应用于机械设计和工程领域。

孔对齐是在设计和制造过程中非常常见的任务之一、在本文中，我们将探讨SolidWorks中的孔对齐的使用技巧，以帮助您更好地理解和应用这个功能。

在SolidWorks中，孔对齐主要通过使用“装配”功能来完成。

装配可用于将多个零件组合在一起，并在必要时对它们进行对齐。

下面是一些SolidWorks的孔对齐使用技巧：2. 使用约束对齐孔：在SolidWorks中，约束是指将一个零件的几何特征与另一个零件或装配的几何特征对齐的方法。

对于孔对齐，我们可以使用“垂直”、 "水平"或 "中心点"等约束来将孔对齐。

选择孔及其位置后，点击“装配”选项卡上的“约束”按钮，从下拉列表中选择适当的约束，然后选择要对齐的零件的几何特征。

通过使用这些约束，我们可以轻松地在装配过程中对齐孔。

3.使用“插入部件”对齐孔：有时候，我们需要将一个零件的孔对齐到另一个已经在装配中的零件上。

为了实现这一点，我们可以使用“插入部件”功能。

选择所需的零件，然后将其拖放到已有装配中的所需位置。

在插入部件对话框中，选择一个已有的零件以与其对齐，并选择对齐的孔。

然后，对齐孔将自动与已选择的零件对齐，从而实现孔对齐。

这种方法适用于将零件添加到现有装配并对齐孔的情况。

4. 使用约束套件对齐孔：约束套件是SolidWorks中的一个高级工具，可用于组织和管理多个约束。

对于复杂的装配，使用约束套件可以更好地控制孔的对齐。

首先，选择所需的零件和孔，然后点击“插入”选项卡上的“约束套件”按钮。

在约束套件对话框中，选择适当的约束类型和参数，并为所选的零件和孔添加约束。

通过使用约束套件，我们可以更高效地对齐孔，并确保装配的准确性。

5. 使用快速定位模式对齐孔：SolidWorks中的快速定位模式是一种用于临时定位零件的方法。

SW快捷键,使用技巧

SW快捷键,使用技巧

solidworks拆分技巧

solidworks拆分技巧SolidWorks是一款功能强大的三维建模软件，可以帮助工程师和设计师设计和分析复杂的产品。

在使用SolidWorks进行设计时，拆分是一个非常重要的技巧。

本文将介绍一些SolidWorks拆分的技巧，帮助读者更好地应用这个软件。

一、使用裁剪特征SolidWorks中的裁剪特征可以将模型按照指定的平面或曲面进行切割。

使用裁剪特征可以快速而准确地将模型拆分为多个部分。

只需要选择要裁剪的平面或曲面，然后选择要裁剪的模型，即可完成拆分。

二、使用分体功能SolidWorks的分体功能可以将一个实体分割成多个部分，每个部分可以单独编辑。

这个功能特别适用于需要对模型进行局部修改的情况。

只需要选择要分体的面，然后选择分体功能，即可将模型拆分为多个部分。

三、使用装配功能SolidWorks的装配功能可以将多个部件组装在一起，并对其进行调整和分析。

在进行装配时，可以选择将部件分开或组合在一起。

如果需要对模型进行拆分，只需要将要拆分的部件分开即可。

使用装配功能可以更加灵活地控制模型的拆分。

四、使用实体和面的联接SolidWorks中的实体和面可以通过联接功能进行连接。

通过联接功能，可以将多个实体或面连接在一起，形成一个整体。

如果需要对模型进行拆分，只需要将要拆分的实体或面分开即可。

使用联接功能可以方便地控制模型的拆分。

五、使用实体和面的切割SolidWorks中的实体和面可以通过切割功能进行切割。

通过切割功能，可以将一个实体或面分割成多个部分。

如果需要对模型进行拆分，只需要选择要切割的实体或面，然后选择切割功能，即可完成拆分。

使用切割功能可以精确地控制模型的拆分。

六、使用图案功能SolidWorks的图案功能可以将一个实体或面按照指定的方式进行复制和排列。

通过图案功能，可以快速而准确地生成大量相似的模型。

如果需要对模型进行拆分，只需要选择要拆分的实体或面，然后选择图案功能，即可将模型进行拆分。

SW2012操作技巧

Solidworks的操作技巧DFMXpress:加工分析SimulationXpress:有限元分析FloXpress:流体分析一.甚础知识一.怎样学习新增功能：可通过帮助---新增功能----里面的HTML，PDF，交互三种方式来学习，也可能通过新增功能范例来学习新增功能。

一.S工具栏：在solidworks绘图，装配体，工程图各种环境中单击S键，就会弹出在相应环境中的常用命令。

非常方便。

三.滚轮式三键鼠标的应用：1．按住滚轮移动可实现模型的旋转。

2. 按住滚轮+Ctrl可实现模型的平移。

3. 按住滚轮+Alt可实现模型的旋转（即以垂直于屏幕的轴为中心）。

4. 滚轮的滚动可实现模型的放大和缩小。

5. 鼠标笔势的功能：即按住鼠标右键上下左右移动可显示鼠标笔识提供的命令按钮（在绘图，装配体，工程图环境中命令按钮也不尽相同）四. 1.出版到:可以制作一些动态文体的制作，动画，图片，安装及维修过程的制作等等。

2.出版到edrawings：大量的压缩和极度的压缩，空间很小，还能把一些关键的信息隐藏，比如说一些关键的尺寸要保密，但是外形还想让别人看一下。

这时就用这个命令。

五.菜单下命令的自定义：1.以工具---草图绘制实体---直线命令放置到插入菜单下为例；选择工具---自定义命令，在弹出的自定义对话框中的菜单选项中的类别栏单击工具，在右侧的命令栏下单击直线选中，然后在更改什么菜单（U）选项下拉列表中单击插入，在菜单上位置（P）选项中单击在顶端，然后单击添加按钮，再单击确定按钮，这样就把直线放到了插入菜单下；2.如果想要恢复到软件的初始设置，选择工具----自定义命令，在弹出的自定义对话框中单击菜单选项卡，单击全部重设按钮，单击是按钮，单击确定即可完成。

六.命名新（自定义）视图：单击空格键，在弹出的方向对话框中（新视图，更新标准视图，重设标准视图，固定/取消固定对话）单击新视图，在命名视图对话框中输入新的视图的名称（新视图1），单击确定完成；1.这样在模型是任一方向时，只要单击新视图1，模型就会到新视图观察的位置，便于我们将观察的方向和角度进行锁定。

sw标注技巧

sw标注技巧
以下是 9 条关于“sw 标注技巧”的内容：
1. 嘿，你知道吗，sw 标注有个超厉害的技巧，就比如在画复杂图形的时候，要像雕刻大师对待艺术品一样精细，一点一点地标注准确。

可别小看了这一步，它能让后续工作顺顺利利的呀！
2. 哎呀呀，sw 标注技巧可太重要啦！像给迷路的人指引方向一样关键呢！比如说在机械设计中，标注清晰准确就像是给每个零件都装上了导航，怎么会出错呢？
3. 哇塞，sw 标注技巧里有个绝活儿，那就是一定要有耐心呀！就好比建房子得一块砖一块砖稳稳地砌，标注也得一笔一划仔细来呀，能不弄好吗？
4. 嘿，sw 标注可不是随随便便就能搞定的哟！这就好像下棋，每一步都得斟酌好。

像在标注尺寸时，稍不注意就可能满盘皆输，你说要不要小心谨慎点？
5. 哈哈，sw 标注技巧真的得掌握好！就像厨师做菜，调料放得恰到好处才能美味无比。

如果标注不准确，那可不就像一道菜没了味道一样糟糕吗？
6. 哟呵，sw 标注的一个关键技巧就是要眼到手到心到呀！这跟跑步一样，得全身心投入才能跑得快嘛。

在标注的时候可不能三心二意哦！
7. 哇哦，sw 标注技巧中很重要的一点就是要简洁明了！好比说话简单直接让人好懂。

标注一堆复杂的东西谁看得懂呀，是吧？
8. 嘿呀，sw 标注可不能马虎，这就跟系鞋带一样，得系好系对。

要是标注出了错，那不就跟鞋带散了会绊倒一样麻烦吗？
9. 哎，sw 标注技巧其实很简单呀，就是要用心对待呀！就像对待好朋友一样真诚。

只要认真去做，还怕标注不好吗？我觉得掌握了这些技巧，sw 标注肯定能做得非常出色！。

solidworks贴图和渲染技巧

sw贴图和渲染技巧总结1.我们贴图时可以选择掩码颜色，从而过滤掉图片背景色主要用于帖商标和特殊标志。

2.贴图要在零件上帖，到装配体里面后就不好定位了。

二.渲染技巧1.我们出图片是要用渲染工具渲染后另存为图片，这样效果很好看。

2.金属材质可以在渲染状态下看出来，并且效果很好，而外观纹理都是在正常的状态下显示的。

3.我们还可以加入环境灯光（点、线、多点、聚光灯）来控制贴图的效果。

4.我们还可以在不同场景里面仿真，但要注意大小、角度、远近等，最终要使二者和谐统一。

5.Solidworks2008版以上，使用右边外观库来定义外观时，要想逐个面染色，要先选中面，然后再从库中拖出。

sw2008台灯渲染技巧展示作者：danilso 发布时间：2009-09-01 浏览：5097一般画灯具灯罩如果有贴图时如何作出半透明透光效果试过用半透明材质但贴图的色彩会降低不好看,后来用如下方法解决分享，与广大爱好者分享灯泡玻璃材质无光台灯处于关灯状态灯泡加上区域光源材质灯泡发亮台灯点亮但灯罩不透光灯罩加入霓虹灯白色发光灯罩加上透光，就有了逼真的感觉。

solidworks水滴渲染案例作者：叮当发布时间：2012-09-27 浏览：19421.绘制下图所示的波浪线，波浪线的两个点关于中心线对称：2.使用旋转草图，旋转绘制好的波浪线，如下图所示;3.建立环境（水池）模型，注意，实体部分应该与水有所重叠，否则渲染后会出现斑点。

这是由于solidworks 软件中曲面是多个平面组成的，即使两个相同的曲面由于建模步骤不同也会在显示的时候有无规律间隙和重叠。

如下图所示;4.给水池添加一材质，在“工具/插件”中启动Photoworks ，然后在实体中选择水池的实体，点击材质选项。

点“+”打开金属菜单双击应用材质。

如下图所示：5.选中水的实体，同样打开材质选项，在材质列表中找到透明玻璃，然后右键选择编辑。

如图所示，更改水的颜色，加一点蓝色。

SW快捷键及200个使用技巧

solidworks异型孔定位技巧

solidworks异型孔定位技巧SolidWorks是一款功能强大的三维CAD设计软件，广泛应用于机械设计、工业制造等领域。

在进行产品设计时，异型孔的定位是一个常见且具有挑战性的任务。

下面将详细介绍SolidWorks中异型孔定位的技巧。

一、导语在设计过程中，异型孔的定位对产品的装配和使用至关重要。

掌握SolidWorks中异型孔定位的技巧，可以大大提高设计效率和准确性。

本文将为您详细介绍这些实用技巧。

二、异型孔定位技巧1.熟悉异型孔的类型在进行异型孔定位之前，首先要了解异型孔的类型，如椭圆孔、三角形孔、腰圆孔等。

了解异型孔的类型有助于选择合适的定位方法。

2.使用基准面和基准轴在SolidWorks中，使用基准面和基准轴可以帮助我们更精确地定位异型孔。

以下是一个示例：（1）创建一个基准面，使其与异型孔的某个特征平行或垂直。

（2）将异型孔的草图投影到该基准面上。

（3）通过移动、旋转或拉伸等操作，将异型孔定位到合适的位置。

3.利用装配体约束在装配体环境下，我们可以利用约束条件来定位异型孔。

以下是一个示例：（1）在装配体中创建一个异型孔的零部件。

（2）将零部件与主体装配体进行配合，如使用同轴心、重合、垂直等约束。

（3）调整约束条件，使异型孔达到理想的定位。

4.使用异型孔向导SolidWorks提供了异型孔向导功能，可以帮助我们快速创建和定位异型孔。

以下是一个使用异型孔向导的步骤：（1）选择一个平面或曲面作为异型孔的放置面。

（2）启动异型孔向导，设置孔的参数，如类型、大小、角度等。

（3）根据需要，设置孔的定位方式，如距离、角度等。

（4）完成孔的创建和定位。

5.利用宏和脚本对于重复性较高的异型孔定位任务，我们可以利用SolidWorks的宏和脚本功能来自动化定位过程。

以下是一个简单的示例：（1）编写一个宏或脚本，用于设置异型孔的参数和定位。

（2）执行宏或脚本，自动完成异型孔的定位。

三、总结通过以上技巧，我们可以更高效、准确地使用SolidWorks进行异型孔的定位。

SolidWorks界面工具小技巧总结

Sw小技巧1. CTRL+TAB：切换各个零件或装配体2.按住鼠标中键移动鼠标可以旋转模型；滚动滚轮可以放大缩小模型；按住CTRL+鼠标中键可移动模型；按住ALT+W可以下拉窗口（前提是其他软件没有占用此热键）3.按一次空格键调出视角选择4. 平铺可同时观看多个模型5.显示/删除几何关系可找出草图中过定义或悬空的几何关系6.按住CTRL+鼠标左键并且拖动一个参考基准面来快速地复制出一个等距基准面，双击可编辑距离尺寸（Ctrl的复制功能）7.设计树中拖动放置可改变特征顺序（前提是前后无逻辑关联）8.CTRL+Q：强制重建Ctrl+shift+Q：强制重建刷新（打开大型装配体慎用），CTRL+B：刷新当前9. 可拖动这根线退回特征10. 使用公用零件（如标准件库）时，退出或保存的时候不会显示保存只读文件。

11. 滚轮反转12.设计过程中常按CTRL+S，养成习惯。

13.过滤工具栏合理使用14. 右键后图中箭头处按钮可以进行透过实体选择15. 在绘制草图时您可以经常使用Esc 键将光标恢复到选择模式下16. 完全定义的草图将会以黑色显示所有的实体，若有欠定义的实体则以蓝色显示17. 装配体中所放入的第一个零部件会默认成固定。

若要移动它，在该零部件上单击右键，并选择浮动选项18. 若要改变特征名称可以在特征名称上慢按鼠标两次（选中后慢点一次即可），并且键入新的名称19. 选择菜单上的工具/自定义中的键盘设定，您可以建立最常用命令的快捷件（自行设置熟悉的键位）20. 您可以Windows资源管理器中观看SolidWorks 模型的预览图片。

请在该文件上单击右键选择快速查看，然后可以选择文件/打开文件编辑，来打开该模型的文件21.拉伸到某个面的时候，双击该面即可。

22.鼠标放置在需要隐藏的零件上，按一下tab键隐藏零件（shift+tab恢复或者点击）23. Alt键可以快速配合。

比如，按住alt键同时拖动一个轴类零件一端的圆弧，拖到另一个孔类零件的圆弧上。

SW实用技巧

一、STP保存颜色
二、移动面的使用（针对于stp转存的实体零件适用）（多实体零件配合移动/复制实体，效果更佳）
三、无步骤的零件变尺寸（分割+移动复制实体+移动面或拉伸凸台）第一步：用基准面割开零件
第二步：移动部分零件（要加长50就移动50，要加长100就移动100）
第三步：组合零件（可以用移动面，也可以用拉伸凸台实现，拉伸凸台如果没选择合并结果，后面可以用组合将多实体组合为一个实体）
四、删除面填补孔洞
五、多实体零件运用移动实体和移动面也可以改变尺寸，类似于UG 的同步建模
六、移动面选择技巧
七、工程图连续尺寸。
