截止阀使用说明书
截止阀使用说明书第一章：引言1.1 产品概述截止阀是一种常见的管道阀门，用于控制介质的流动，并具有截止流体的功能。
本使用说明书将为您提供有关截止阀的详细信息，包括安装、操作和维护等方面的内容。
1.2 目标用户本使用说明书主要针对进行截止阀的安装、操作和维护的技术人员和用户。
在阅读本文档之前，请确保您具备一定的技术基础和相关知识。
第二章：产品特点2.1 结构特点截止阀主体一般由阀体、阀盖、阀座、阀芯等组件组成。
阀体和阀盖由高强度材料制成，具有良好的耐腐蚀性和密封性能。
阀座和阀芯采用特殊制造工艺，具有耐磨损和耐高温的特点。
2.2 使用特点截止阀具有结构简单、操作方便、结实耐用等特点。
它适用于液体、气体和蒸汽介质的控制，广泛应用于石油、化工、冶金等行业。
第三章：安全须知3.1 安装前须知在安装截止阀之前，请确保以下事项：- 检查截止阀的型号、规格和压力等级是否符合实际需求。
- 确保安装位置符合相关标准，并且设备周围没有任何障碍物。
- 在进行安装之前，请关闭管道系统，并排空管道中的介质。
3.2 安装注意事项- 使用适当的工具进行截止阀的安装，确保安装过程中不会损坏阀门的密封面。
- 安装过程中，请注意调整阀门的开度，确保其处于正常的工作状态。
第四章：使用方法4.1 阀门开启- 旋转手轮，使阀门开度逐渐增大。
- 根据需求，适当调整手轮角度，控制介质的流动量。
4.2 阀门关闭- 顺时针旋转手轮，使阀门逐渐关闭。
- 在完全关闭阀门之后，检查阀门的密封情况，确保没有泄漏。
4.3 注意事项- 在开启或关闭阀门时，请适度用力，不要过度操作，以免损坏阀门和相关设备。
- 定期检查阀门的工作状态，如发现异常情况，请及时进行维修或更换。
第五章：维护保养5.1 维护周期截止阀的维护周期一般为半年或一年一次，具体频率根据使用环境和介质的要求而定。
5.2 维护内容- 定期清洁阀门的外部和内部表面，确保无灰尘和污垢。
- 检查阀门的密封性能，如发现泄漏或磨损现象，请及时处理。
截止阀说明书

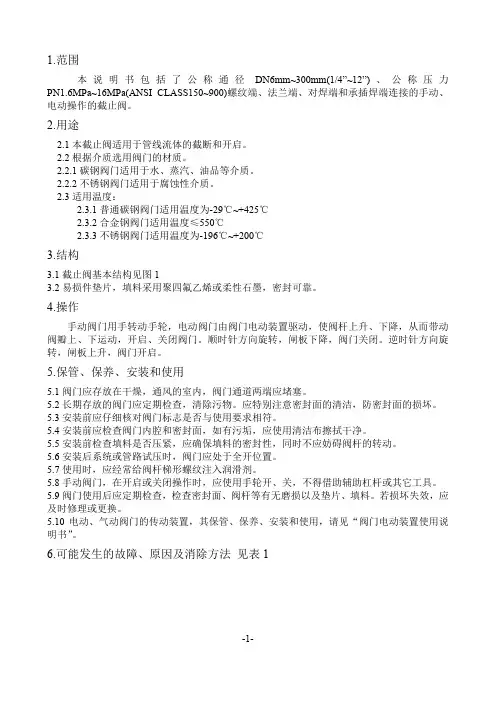

1.范围本说明书包括了公称通径DN6mm~300mm(1/4”~12”)、公称压力PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的手动、电动操作的截止阀。
2.用途2.1本截止阀适用于管线流体的截断和开启。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.3适用温度：2.3.1普通碳钢阀门适用温度为-29℃~+425℃2.3.2合金钢阀门适用温度≤550℃2.3.3不锈钢阀门适用温度为-196℃~+200℃3.结构3.1截止阀基本结构见图13.2易损件垫片，填料采用聚四氟乙烯或柔性石墨，密封可靠。
4.操作手动阀门用手转动手轮，电动阀门由阀门电动装置驱动，使阀杆上升、下降，从而带动阀瓣上、下运动，开启、关闭阀门。
顺时针方向旋转，闸板下降，阀门关闭。
逆时针方向旋转，闸板上升，阀门开启。
5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。
应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。
5.6安装后系统或管路试压时，阀门应处于全开位置。
5.7使用时，应经常给阀杆梯形螺纹注入润滑剂。
5.8手动阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。
5.9阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。
若损坏失效，应及时修理或更换。
5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”。
6.可能发生的故障、原因及消除方法见表1-1-7.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。
J11H-16C锻钢截止阀说明书
J11H-16C锻钢截止阀使用说明书一、用途和性能规范本产品适用于水、油品、蒸汽等管路上做启闭用，具有流阻小、启闭灵活、寿命长、安全可靠等优点。
适用温度：-29℃~425℃。
常温下工作压力，实验压力按下表规定；公称通经 DN mm公称压力 PNMPa壳体试验 1.5PN低压密封试验 0.6高压密封试验 1.1PN实验压 力上密封试验 1.1PNMPa适用温度 -29～25 ℃适用介质 水、蒸汽、油品等气体或液体二、采用的主要标准1、设计制造按JB/T7746-2006的规定；2、试验和检验按JB/T9092-1999的规定；3、法兰尺寸按GB/T7306.2的规定；4、结构长度按厂标的规定。
三、阀门的结构特点：1、结构及简图2、本阀门靠旋转手轮使阀杆升降而带动闸板作垂直于流体的直线位移来达到启闭目的。
3、本阀门关闭时手轮按顺时针方向旋转（手轮上设有标记）4、本阀门结构简单、密封可靠、维修方便5、采用楔式弹性闸板，关闭力矩小，易密封，不易因温度变化而造成楔死。
6、采用上密封结构，能辅助填料密封，且维修方便。
7、密封面焊有耐磨材料，增强密封性能和提高使用寿命。
四、阀门主要零件材料 五、主要尺寸阀体 A105+1Cr13 阀瓣 A105+13Cr 尺寸(mm)阀杆 2Cr13 公称通径DN NPT W H L 阀盖 A105/WCB 15 1/2″ 100 157 79 填料 柔性石墨 20 3/4″ 100 162 92 填料压套 2Cr13 25 1″ 125 195 111 填料压板 WCB 32 11/4″160 267 120 阀杆螺母 2Cr13 40 11/2″160 267 152 手轮QT400502″180301172六、安装、保管和使用1. 安装前首先检查阀门上的标志是否符合使用要求；2. 安装前应排除和清楚在运输过程中造成的缺陷和污物，然后才能安装；3. 本阀门存放时两通道必须堵塞，阀门处于全开或全关位置，不应堆叠，应防御干燥通风的室内；4. 本阀门在保管、使用期间应定期检查，发现故障及时排除；5. 应保持本阀门内腔的清洁，必要时加以清洗；6. 本阀门在系统运行中必须全开或全关，严禁作调节用。
低温截止阀产品使用说明书
低温截止阀产品使用说明书一、产品介绍低温截止阀是一种用于管道系统的关键设备，它能够有效地控制流体在管道中的流动，具有阻止倒流、调节流量的作用。
本产品适用于低温环境下的机械设备，广泛应用于石油、化工、制药等行业。
二、产品特点1. 材质优良：低温截止阀使用高强度不锈钢制成，具有耐低温、耐腐蚀的特点，确保产品长期稳定可靠的使用。
2. 密封性能好：产品采用先进的密封技术，能够有效地防止流体泄漏，提高设备运行的安全性。
3. 耐磨损：低温截止阀的密封面经过特殊处理，具有出色的耐磨损性能，能够保持长期的使用寿命。
4. 操作简便：产品采用先进的控制系统，操作简便，能够实现快速的开关控制，适合各类工况要求。
三、安装与调试1. 安装前准备：在安装低温截止阀之前，需要对管道进行清洗、排水等工作，确保管道内部干净无杂质。
2. 安装步骤：(1) 将低温截止阀轴承及密封面进行润滑处理，并确保密封面无泄漏。
(2) 将低温截止阀与管道连接，使用螺栓进行紧固，确保连接牢固可靠。
(3) 调整低温截止阀位置，确保其与管道的对齐度。
3. 调试操作：(1) 打开低温截止阀的出口阀门，让流体进入管道，确保阀门运行正常。
(2) 检查阀门的开关灵活性，确保无卡阻现象。
(3) 检测低温截止阀的泄漏情况，确保密封性能良好。
(4) 根据实际需求进行调整，使低温截止阀能够灵活、准确地控制流量。
四、注意事项1. 在使用过程中，严禁随意拆卸低温截止阀，以免造成损坏或泄漏。
2. 定期对低温截止阀进行检查，及时清洁、润滑，以确保阀门的正常运行。
3. 当低温截止阀出现异常情况时，应及时停止使用，并请专业人员进行检修或维护。
4. 请勿在过低温度环境下长时间使用低温截止阀，以免影响其性能和使用寿命。
5. 在操作过程中，需小心操作，避免撞击或碰撞低温截止阀，以防损坏设备。
五、维护保养1. 定期检查低温截止阀的工作状态，确保其正常运行。
2. 根据实际情况，定期清洗低温截止阀，除去管道内积存的杂质。
《波纹管截止阀》word版

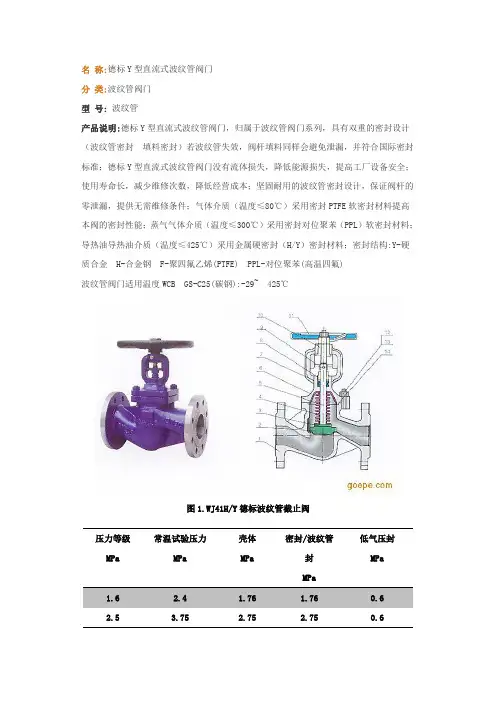

名称:德标Y型直流式波纹管阀门分类:波纹管阀门型号:波纹管产品说明:德标Y型直流式波纹管阀门，归属于波纹管阀门系列，具有双重的密封设计（波纹管密封填料密封）若波纹管失效，阀杆填料同样会避免泄漏，并符合国际密封标准；德标Y型直流式波纹管阀门没有流体损失，降低能源损失，提高工厂设备安全；使用寿命长，减少维修次数，降低经营成本；坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维修条件；气体介质（温度≤80℃）采用密封PTFE软密封材料提高本阀的密封性能；蒸气气体介质（温度≤300℃）采用密封对位聚苯（PPL）软密封材料；导热油导热油介质（温度≤425℃）采用金属硬密封（H/Y）密封材料；密封结构:Y-硬质合金H-合金钢F-聚四氟乙烯(PTFE) PPL-对位聚苯(高温四氟)波纹管阀门适用温度WCB GS-C25(碳钢):-29~ 425℃图1.WJ41H/Y德标波纹管截止阀压力等级MPa 常温试验压力MPa壳体MPa密封/波纹管封MPa低气压封MPa2.53.75 2.75 2.750.64.0 6.0 4.4 4.40.6适用温度：-29~425℃适用介质：水. 蒸汽. 热油. 油品等● 化学热流体●毒性流体●压缩空气和其它气体●水/乙二醇等工业流体●冷却及冷冻系统典型应用流体● 蒸汽和冷凝水●工艺流体●热水和冷水系统●热油系统●氨/氯气体特点：★双层/多层波纹管标准配置★球型锥面阀蕊，硬化处理★阀杆螺母带磨擦片★阀杆填料双重密封★双油嘴润滑标准配置★无泄漏损失-节能保卫环境。
★使用寿命长，无需维护寿命长◆ 波纹管密封截止阀采用独特的双波纹管密封设计，从而完全消除了阀杆填料密封泄漏的问题，满足最严格的泄漏等级要求。
如波纹管不幸失效，阀杆上填料密封可提供二次密封防止泄漏。
免维修◆ 波纹管密封结构不仅杜绝了泄漏现象，而且无需维护，如需更换内部件，方便、简单、快速、所有部件达到标准、互换。
加脂注油◆ 在阀帽/阀盖带有加脂注油孔，可对阀杆和螺母轴套进行润滑。
美标截止阀说明书
截止阀使用说明书公司标识公司名称1. 用途和性能规范1.1用途: 截止阀适用于工业管路上，作为启闭机构。
1.2性能规范：2. 工作原理和结构说明2.1本手动阀门按顺时针方向旋转手轮时，阀瓣向下运动使密封面闭合，既为关闭;逆转时则为开启。
该产品在阀盖上端设有阀杆螺母，转动阀杆，阀杆上下运动，达到开关的目的。
2.2工作介质由阀瓣的下面往上流，也可反方向流。
2.3阀座与阀瓣的密封面采用不锈钢堆焊或镶铜合金，软密封阀座堆焊不锈钢。
详细说明见小样图所示。
2.4本阀门的结构长度按ANSI B16.10的规定；法兰连接尺寸：ANSI B16.5 。
3.主要外形尺寸和连接尺寸：3.1连接尺寸：4.主要零件的材料:5.维护保养和安装使用注意事项5.1本阀门通路两端须堵塞，存放在干燥通风的室内，如长期存放，应经常检查，防止锈蚀。
5.2安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。
5.3安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
5.4本阀门可安装于任何工作位置，但必须便于检修和操作，阀体上的流向与管道内介质流向一致。
5.5本阀门在运行时应全开或全关，不能作节流使用，以免密封面受冲刷加速磨损。
5.6开启或关闭阀门时应用手轮，不得借助杠杆或其它工具5.7传动部位应保持清洁，定期加注润滑剂。
6. 可能发生的故障及其消除办法6.1填料处渗漏(1)填料压盖太松，可均匀地将压紧填料压盖用的螺母旋紧。
(2)填料圈数不够，应增加填料。
(3)填料由于使用过久或保存不当失效，应更换填料。
6.2阀瓣和阀座密封面处渗漏(1)密封面间夹有污物，可冲洗消除之。
(2)密封面如有损伤，应重新研磨，必要时可重新堆焊及加工，研磨的密封面必须平整，其粗糙度不得低于0.4，软密封的应更换橡胶圈。
6.3阀体和阀盖连接处渗漏(1)螺母拧得不紧或松紧不均匀,可重新调整之。
(2)法兰密封面上有损伤或积有污物。
应进行修整密封面或清除污物。
(3)垫片损坏，应更换新垫片。
截止阀通用说明书
截止阀安装使用说明书一、产品用途和简介：截止阀是利用阀瓣沿着阀座通道的中心线作升降移动，来控制管路启闭的一种截断阀。
截止阀适用于汽、水等管路上作启闭装置，一般不宜用于黏度较大、带颗粒、易结焦、易沉淀的介质，可广泛用于石油化工、电力、冶金、城建、造纸、医药等行业。
截止阀只能全开或全关，不可作为调节介质的流量使用。
截止阀的使用极为普遍，但由于开启和关闭时力矩较大，结构长度较长，通常公称尺寸都限制在DN250以下。
截止阀的主要优点：在开启和关闭过程中，由于阀瓣密封面与阀体密封面间的摩擦力比闸阀小得多，因此耐磨损、耐擦伤；开启高度比闸阀小得多，启闭时间比闸阀短；通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修；体积比闸阀小，价格比闸阀便宜。
二、安装要求：1.阀门卸货时应小心，虽然阀门是耐震的设备，但胡乱的推拉仍会损坏它。
采取预防措施防止外界杂质进入阀门内部是一基本要素，杂质将导致安装前/后阀座表面的损坏。
2.安装前，管道应吹扫干净，以免杂物损伤密封面，引发阀门泄漏事故。
截止阀可以垂直安装在管道上，也可以水平安装，但不得倒装，按阀体上所示介质流向箭头安装在管道上；手轮、传动机构均不允许作起吊用，严禁碰撞敲击。
3.安装前应检查阀门产品有无卡阻现象、螺栓螺母是否有松动、填料是否压紧；清除阀门产品内腔和密封面及管路内尘屑杂物，以免影响密封性能，检查后方可安装。
4.阀门的填料函内，上下两层装波形填料，中间装柔性石墨填料，投运前将填料压盖处的活节螺栓螺母拧紧（填料函处填料压缩量约为填料总高的10%），以免运行中填料被介质冲坏产生严重泄漏，如在运行中发现填料函处冒泡或轻微泄漏，须及时对填料压盖处活节螺栓螺母再次拧紧，直至不漏。
5.焊接连接阀门与管道焊接时，必须严格按“电建规”或制造厂提供的焊接规范和焊接工艺进行；预先做好阀门和相邻管子的支撑，以免管道和阀门焊接时管线上的应力传送到阀体上。
焊接和应力释放程序要确保符合规范和标准。
截止阀使用说明书(JL66Y-160 )
截止节流阀JL66Y-160/250型使用说明书挺宇集团一、用途和主要性能规范1.本阀主要用于油田管路介质的截断和调节。
2.主要性能规范a、公称压力： PN16 ～35 MPab、公称通径： DN50 ～ 300 mm3.为操作轻松和达到更佳的密封效果，本阀DN250以上设计为高进低出，DN250以下为低进高出。
二、结构和作用原理1.本阀连接方式可以是法兰、螺纹、焊接、卡箍，执行GB/T12235标准。
2.本阀由阀体、阀盖、阀瓣、阀瓣导向、瓣头、阀杆、阀杆螺母及手轮等零件组成，靠转动手轮使阀杆转动，阀杆带动阀瓣上升或下降来达到启闭和调节的目的。
三、外型尺寸及主要零件材质1.外型及连接尺寸2.主要零件材质零件名称零件材质阀体、阀盖WCB、WC1、WC6、WC9、ZGCr5MO、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti阀瓣本体＋13Cr/STL、阀杆2Cr13、25Cr2MoV、38CrMoAl 阀杆螺母ZQAL9-4四、保管、安装及使用注意事项1.本产品应保存在干燥的仓库内，严禁露天存放。
2.长期存放，要定期保养。
3.本产品可装在任意管路及任意位置，安装时介质流向要与阀体上的箭头方向相一致。
4.手轮不能作起吊用。
5.安装前要进行试压检验，符合要求方可安装。
6.安装前应把管道和阀门内腔清理干净。
7.产品安装后不应受较大外力。
8.顺时针旋转手轮为关闭，反之为开启，启闭过程不应增加任何辅助杠杆。
9.使用工况要和性能规范中要求相一致。
五、可能发生的故障及消除方法法可能发生故障发生故障原因消除方法密封面渗漏1.密封面间夹有杂物及污垢。
2.密封面损坏。
1清洗密封面污垢及杂物。
2.重新修整密封面。
填料渗漏1.填料压盖未拧紧。
2.填料不足。
3.填料失效。
1.均匀压紧填料。
2.增加填料。
3.更换新填料。
法兰连接密封面渗漏1.中法兰螺栓未拧紧或松紧不匀。
2.连接法兰密封面损坏。
1.将螺栓均匀拧紧。
2.重新修整法兰密封面。
200J41H-100 截止阀设计计算说明书——TS认证用
截止阀设计计算说明书（200J41H-100）
编制:
审核：
批准：
目录
一、设计基本参数 (2)
二、参考文献 (2)
三、设计说明与计算过程 (3)
（一）阀体壁厚计算 (3)
（二）阀座密封面比压计算 (4)
（三）阀杆强度计算 (5)
（四）中法兰螺栓计算 (7)
（五）阀瓣强度校核 (8)
一、设计基本参数
1．型号：200J41H-100
2．执行标准：阀门制造和验收按GB/T 12235-2007的规定；
法兰连接尺寸按GB/T 9113.2的规定；
阀门结构长度按照GB/T 12221的规定；
阀门试验与检验按照JB/T 9092的规定。
3．技术参数：
①公称尺寸DN：200；
②公称压力PN：100。
二、参考文献
（1）陆培文。
《实用阀门设计手册》。
北京：机械工业出版社，2002.9
（2）GBT 12235-2007 石油、石化及相关工业用钢制截止阀和升降式止回阀
三、设计说明与计算过程
（一）阀体壁厚计算
（二）阀座密封面比压计算
（三）阀杆强度计算
（四）中法兰螺栓计算
（五）阀瓣强度校核。
截止阀使用说明书
截止阀使用说明书1.用途和性能规范：本阀门系BS1873常规型截止阀，适用于温度为 -20℉~ 800℉的水、蒸汽、油品其它非腐蚀介质的长输管线上，用来截断或接通介质流体介质。
2.工作原理和结构说明2.1本阀门系常规截止阀，装置在水平管线上，依靠手轮的转动而开闭阀瓣，用于截断或接通流体介质。
2.2本阀门结构长度按ANSI B16.10规定，端法兰按ASME B16.5规定。
2.3中头垫片使用304 SS+柔性石墨垫片。
2.4本阀门的基本结构按照BS1873常规型截止阀规定。
2.5本阀门公称通径：6"3．4 阀门的流量系数验算：5保管、保养、按装调试、使用及维修5.1保管保养5.1.1本阀门应存放在干燥、通风的室内，阀门两端应封堵。
5.1.2存放的阀门应定期检查，清除污垢，并在加工面上涂防锈油。
5.1.3按装后，应定期进行检修。
5.1.4检修装配后，应进封试验，并作详细记录，以备查考。
5.2按装调试5.2.1按装前，仔细检查本阀门标志是否与使用要求相符。
5.2.2按装前，应检查阀门内腔和密封面，不允许有污垢附着。
5.2.3阀门按装或拆卸其所需空间应予考虑。
5.2.4在阀门按装于配管时，为防止阀瓣受配管的铁锈或其它物质的损坏，阀门应处于全开为位置。
5.2.5阀门在长期存放后，在使用前应进行操作试验。
5.2.6阀门按装后，应检查联接螺栓是否均匀拧紧。
5.3使用5.3.1在使用中，要求将阀瓣全开或全闭，允许将阀瓣部分开启作调节流量用。
5.3.2在使用中，应经常给阀杆梯形螺纹部分加含铜润滑剂。
5.3.3开启或关闭阀门时，应用手轮，不得借助杠杆或其它工具。
5.4维修ML/JS24-2004 截止阀使用说明书 3/3。
截止阀使用说明和维护手册
截止阀使用说明书1．总则该系列的阀门，在管线系统中用于关闭或开启管线,保持系统正常运行。
2．产品描述2.1.1 设计与制造：GB/T 12224、GB/T 122352.1.2 结构长度： GB/T 122212.1.3 温度-压力等级：GB/T 122242.1.4 焊接端尺寸：GB/T 12224等2.1.5 检查和试验： GB/T 264802.1.6 公称尺寸： DN15~DN6002.1.7 公称压力：PN10~PN4202.2 该系列的阀门为带有法兰端、螺纹端、对焊端、承插焊端，通过驱动装置或手轮操作来控制的截止阀。
阀杆以垂直的方向移动。
当顺时针旋转手轮时，阀瓣落下来关闭管线；当逆时针旋转手轮时，阀瓣上升，开启管线。
2.3 结构简图见图1图13．存贮、维护、安装和操作3.1 存贮、维护3.1.1 阀门应被存贮在室内干燥和通风处。
通道的端口应用盖子塞住。
3.1.2 被长期存贮的阀门应进行定期检查和清理，以免玷污。
特别是清理阀座密封圈的表面，以防止被损坏。
并且在机加工表面涂上防锈油。
3.1.3 如果存贮的时间超过18个月，阀门应进行测试，保证结构和功能统一，并做好记录。
3.1.4 安装后的阀门应定期进行检查和修理。
主要的维护点包括如下：1）密封表面2）阀杆和阀杆螺母3）填料4）阀体和阀盖的内部表面的污垢3.2 安装3.2.1 安装前确保阀门标识（如型号、公称通径、公称压力、材料）是依据管线系统的要求标识的。
3.2.2 安装前仔细地检查阀门的通道和密封面。
如有任何的脏物，应清理干净。
3.2.3 安装前，确保所有的螺栓已拧紧。
3.2.4 安装前，确保填料被压紧。
但不应防碍阀杆的移动。
3.2.5 安装阀门的地方应是方便于检测和操作的。
最好的位置应是管线水平安装，并且阀杆是垂直的。
3.2.6 阀门阀体上的箭头方向应与流体的流动方向一致。
3.2.7 采用承插焊连接的阀门在现场与管道施焊连接安装时应至少做到以下要求：1）焊工应持有国家锅炉与压力容器部门认可的焊工资格证书，或已取得ASTM 标准年鉴第Ⅸ卷焊工资格评定证书的操作工方可进行施焊。
截止阀使用说明书
ZX/QR-SJ016编号：J1302 API Std 602-2009钢制截止阀使用说明书J61W-800Lb NPS 1/4～2江苏新中信电器设备有限公司截止阀使用说明书一、用途钢制截止阀是采用美国API Std 602标准生产的石油天然气工业用阀门产品，是一种常用的截断阀，主要用来接通和截断管路中的介质，一般不用于调节流量。
本截止阀适用于工作温度≤538℃、工作压力≤PN14.0MPa工况条件下水、蒸汽、油品、硝酸等的各种管路。
二、工作原理此系列阀门为手动阀门，通过转动手轮而启闭阀瓣。
顺时针转动手轮为关逆时针转动为开。
三、标准与规范设计与制造结构长度承插端尺寸压力温度基准检验与试验API Std 602 API Std 602 ANSI B16.11 ANSI B16.34 API Std 598 阀门最大工作压力额定值（800级号压力-温度基准）（表压：MPa）温度(℃)-29～38 100 200 300 400 450 500 538 额定值(MPa)13.24 10.90 9.19 8.24 7.58 7.31 7.07 6.52 四、主要技术参数公称压力公称通径流道直径结构长度L(mm)中心高度全开H(mm)适用介质适用温度（℃）NPS（in）DN(mm) do(mm)PN14.0 Class800Lb1/4 8 6 79 169水、蒸汽、油品、硝酸-29～538 3/8 10 9 79 1691/2 15 10.5 80 1693/4 20 13.5 92 1701 25 18 111 2101 1/4 32 24 120 2251 1/2 40 29 152 2602 50 36.5 170 300五、主要外形、零件及连接尺寸1.阀体2.阀瓣3.阀杆4.垫片5.阀盖6.六角螺栓7.填料 8、圆柱销 9.填料压盖 10.填料压板 11.活节螺栓 12.螺母13.阀杆螺母 14.铭牌 15.手轮 16.垫圈 17.螺母六, 阀门主要零件材料零件名称阀体阀盖阀瓣阀杆中法兰垫片填料螺栓阀杆螺母所用材料F304 F304 304+STL 304 304+柔性石墨柔性石墨B8 A276 410七、运输、贮存、安装，使用及维护7.1 运输7.1.1、发运时，截止阀的阀瓣应处于关闭位置。
截止阀说明书
截止阀使用说明书
(1)用途：
截止阀是常用的截断阀之一，主要用来接通和截断管道中的介质，也可以适当起调节介质流量的作用。
(2)结构简述：
(a)阀门采用中法兰垫片式密封结构，小口径采用单阀瓣，大口径采用双阀瓣，阀门的法兰形式和尺寸按客户要求加工。
(b)关闭机构，阀瓣借阀杆的引导作升降运动。
(c)阀座密封面采用堆焊合金而成，对于不锈钢阀门，密封面在阀体上直接加工成型，耐磨，抗擦伤性能好。
(c)阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀和抗擦伤性。
(d)阀门的开启和关闭操作方式有：手动、气动、电动。
(3)主要零部件名称（材料）
(4)安装说明：
(a)首先检查阀门包装或外观是否完好，阀门通道、内腔是否干净。
手动截止阀必须垂直安装，阀杆向上，弄清管道介质的流向后按照阀体上的流向指示箭头进行安装。
定期检查运行中的阀门是否泄漏，是否有卡阻，内部零件是否锈蚀等，填料处应经常检查并适当增加填料。
(b)电动装置在环境度为-20℃～＋40℃，相对湿度≤80％无腐蚀无爆炸性气体环境中。
(c)阀门在室外安装时要进行例行维护和保养，以增加使用寿命。
(5)维修保养
本系列阀门维修保养应注意以下事项：
(a)阀门应存放在干燥通风的室内，通路两端应堵塞，防止杂质进入。
(b)长期存放时，阀门应定期检查，清除污物，并在加工面上涂防锈油。
(d)安装使用后，应定期进行检查，检查项目主要有：密封面磨损状况；填料是否过时失效，如有损坏应及时更换；阀门内腔是否污物堆积；阀杆及梯形螺母的磨损状况。
（6）本系列阀门故障消除办法见下表：。
截止阀说明书
产品使用说明书气动截止阀2009年5月一、用途和性能规范:本阀门适用于工业管道上，作启闭装置。
二、主要零件材料:三、工作原理和结构说明:1制造与验收技术条件按 KFA33-88标准的规定。
2.阀门采用四柱式连接。
3．阀瓣和阀体密封面均采用硬质合金材料，抗擦伤性好，使用寿命长。
4.阀瓣采用锥面密封，介质流动方向从阀瓣下方流入，上方流出。
5．结构长度按ANSI B16.10的规定，焊接坡口按ASME B16.25要求。
6．气动阀门启闭由气动装置控制，可根据用户要求选用不同类型的气动装置。
四、保管、安装和使用:1.本阀门通路两端须封堵，存放在干燥通风的室内，长期存放应经常检查，防止锈蚀。
2．阀门到现场后不须解体，安装前将阀门两端堵头去掉，并检查和清洗体腔，通道和坡口.3.安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4.本阀门可安装于任何位置，但应便于检修和操作。
5.阀门在进行1.5倍设计压力的强度试验时禁止操作，以免损坏机件。
6.截止阀只作全开或全关使用，不作调节使用，以免密封面受冲刷加速损坏。
7.使用前应检查各连接螺栓是否均匀拧紧，特别是预紧螺栓，在运行72小时后应重紧一遍预紧螺栓。
8．传动部位应保持清洁，定期加注润滑油。
9．阀门发生故障时，应立即查明原因，并按本说明书消除之。
10．阀门自发货之日起十八个月内，在说明书规定的操作条件下，因设计、制造质量造成的损坏，由本厂负责。
五、可能发生的故障及其消除方法:1.填料函泄漏:(1).填料太松，应将填料压板均匀地压紧。
(2).填料圈数不够，应增加填料。
(3).填料失效，应更换新填料，但必须注意填料切口为45°，相邻两圈之间的接头不得凸起，并应平整地互相交叉错成120°。
2.密封副泄漏:(1).密封面间夹有脏物，应卸下清洗之。
(2).密封面擦伤磨损，应重新加工和研磨，若有严重缺陷时，应重新堆焊。
3.阀杆转动不灵活:(1).填料压得太紧，应适当地、均匀地拧松填料压盖上的两个螺母。
截止阀测试报告模板
截止阀测试报告模板
1. 测试概述
本测试旨在对截止阀进行性能与功能的评估，以确保其符合相关标准和规定要求。
2. 测试方法
2.1 设备准备：
- 截止阀样品
- 测试台和相关工具
- 压力表
- 测试液体（如水）
2.2 测试步骤：
1. 将截止阀安装在测试台上。
2. 确保阀门处于关闭状态。
3. 使用压力表测量测试台上的压力。
4. 逐渐打开截止阀，记录每个开度对应的压力值。
5. 关闭截止阀，记录关闭状态下的压力值。
6. 重复步骤3至5，以确保结果的准确性。
7. 检查截止阀的功能性能，如密封性能和运行平稳性。
3.测试结果
根据以上测试方法和步骤，得出以下测试结果：
- 在不同开度下，截止阀的压力损失符合规定范围。
- 截止阀在关闭状态下，具有良好的密封性能。
- 截止阀的运行平稳，在不影响其功能的前提下，操作相对轻松顺畅。
4. 结论
根据测试结果，截止阀满足相关标准和规定要求，具备良好的性能和功能。
推荐继续使用该截止阀。
5. 建议
建议进一步进行以下测试：
- 长时间运行测试，以评估截止阀的耐久性和稳定性。
- 温度和压力变化测试，以评估截止阀在不同环境条件下的适应性。
以上为截止阀测试报告模板，具体内容根据实际情况进行填写和调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
截止阀测绘说明书院系：机械与运载工程学院组长：季武威 20100430210 组员：陈国财20100430201黄伟志20100430209陈辉其20100430202毛少兵20100430218 专业班级：机自二班指导教师：张爱军伍素珍摘要截止阀广泛用于于各种管道和设备等流体输送系统中的控制部件，由阀体，阀盖，阀座，启闭件，驱动机构，密封件和紧固件等组成，具有导流，截止等功能。
截止阀由于其结构简单，制造和维修比较方便，工作行程小，启闭时间短密封性好，密封面间磨擦力小，寿命较长，在现实生活中得到了广泛应用。
本课程测绘的目的是在学习绘制零件图和装配图的基础上，进一步培养学生阅读和测量实际样品的能力，为后续课程的学习和课程设计、毕业设计打下坚实的基础。
其中，在这次课程设计中，我们可以学习关于手绘、尺规绘制、软件绘制、参数化设计的一些基本知识。
同时还要培养我们查阅机械制图国家标准和机械设计手册的能力，更能加强自己的团队协作能力。
首先做测绘前的准备工作，领取部件、量具、工具等，准备绘图工具、图纸；全面分析了解测绘对象的用途、性能、工作原理、结构特点以及装配关系等，绘制装配原理图；拆卸零件，绘制零件草图，量注尺寸，确定并标注有关技术要求；绘制装配图。
这次课设我们组选的是截止阀的测绘，截止阀是通过阀芯的开启和关闭来调节流体流量的一种阀体，在这学期我们修得了液压与气压传动的学分，其间，我们学习了许多阀体，截止阀就是其中之一，如今，看到实体，更加加深了我们对于阀体的认识。
本文主要针对给定的手动截止阀进行测绘和三维建模，以此来详细了解其工作原理，我们通过对方案进行详细的讨论，分析，选择，利用CAD绘制了二维装配图，运用UG建立三维模型。
并利用GRIP语言对截止阀的部分零件进行了参数化设计。
关键词：截止阀阀杆阀体方案目录摘要 (2)1、设计任务 (4)1.1、目的 (4)1.2、要求 (4)1.3.小组分工及任务 (5)2、简述截止阀的结构 (5)2.1、工作原理 (5)2.2、截止阀拆装流程 (5)2.3、零件间的转配关系 (6)3、测绘相关内容 (6)3.1、截止阀零件的测量 (7)3.1、直径、长度的圆整 (7)4、相关技术要求 (8)4.1、各零件材料及热处理方法 (8)4.2基准制、配合关系、形位公差、粗糙度确定方法 (8)4.3、标注原则 (9)5、各零件三维建模、总装 (8)6、参数化设计 (13)7、课设周记 (20)8、参考文献 (21)1、设计任务1.1、目的（1）、进一步了解截止阀及掌握各类典型零件的测绘方法、测绘步骤及测绘要求，熟悉常用测绘工具、量具的使用方法。
（2）、提高对截止阀上零件各类结构（含工艺结构）的认知及分析能力，培养对实际零件的综合图示表达能力。
（3）、了解截止阀的工作原理、动作过程、装拆顺序及各零件之间的装配连接关系，培养对简单装配体的综合图示表达能力。
（4）、培养徒手绘制零件草图和零件工程图的基本能力。
（5）、在学习了表达方法、零件图和装配图的基础上，进一步培养我们绘制和阅读实际样品的能力，为后续课程的学习和课程设计、毕业设计打下坚实的基础。
同时还要培养学生查阅机械制图国家标准和有关手册的能力。
1.2、要求(1)测绘前要认真阅读测绘指导书，明确测绘的目的、要求、内容及方法和步骤。
(2)认真复习与测绘有关的内容，如视图表达、尺寸测量方法、标准件和常用件、零件图与装配图等。
(3)做好准备工作，如测量工具、绘图工具、资料、手册、仪器用品等。
(4)通过对装配件的拆卸、组装、全面了解装配件的工作原理、用途、构造和各零件的主要结构、形状，弄清各零件之间相对位置和装配连接关系。
(5)测绘图样（包括零件草图）应做到：视图选择合理、得当，内容表达完整、准确，尺寸标注清晰、齐全，字体工整，图面整洁。
(6)在测绘中要独立思考，一丝不苟，有错必改，反对不求甚解，照抄照搬，容忍错误的作法。
(7)零件图、装配图应该注写必要的技术要求。
技术要求的选择要合理可用。
(8)零件图与装配图的对应结构尺寸应一致，技术要求应相同。
(9)认真绘图，保证图纸质量。
做到正确、完整、清晰、整洁。
(10)按预定计划完成测绘任务，所画图样经教师审查后方呈交。
1.3.小组分工及任务季武威负责部分草图的绘制，三维建模及装配、装配仿真、运动仿真、参数化设计二次开发、说明书的书写以及ppt的讲解；陈国财负责部分草图的绘制、零件三视图绘制及三维建模、装配图的绘制；黄伟志负责标准件的测绘，部分零件图的绘制和图纸的校核、修改；陈辉其负责部分草图的绘制及cad零件三视图绘制、装配示意图的绘制、部分零件三维建模；毛少兵负责答辩ppt的设计制作。
2、简述截止阀的结构2.1、工作原理：截止阀靠旋转手轮，使阀杆上升和下降带动阀芯作平行于介质流向的直线位移达到启闭的目的，它的闭合原理是，依靠阀杆压力，使阀芯密封面与阀体密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。
介质由阀体下方进入时，截止阀靠逆时针旋转手轮使阀杆上升带动阀芯向上运动，已达到开启目的。
关闭阀体所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，截止阀关的力比开的力要大，此类阀阀杆的直径要大，避免发生阀杆顶弯的问题。
2.2、截止阀拆装流程（1）要拆截止阀，为了拆装方便，我们首先将连接阀杆与手轮的螺母按逆时针方向旋转拆下。
（2）接着就可以将手轮拿下。
要轻拿轻放，遇到手轮紧固在阀杆上的话，不要强行拿下，要缓慢的摇动，直至拿下来为止。
（3）旋转六角螺母从阀杆上取出（4）用扳手吧阀盖与阀体连接部分的螺母拧出，将阀盖与阀体分离。
（5）左手拿阀盖，右手逆时针旋转阀杆，将阀盖与阀杆分离。
（6）阀的安装与拆卸相反，只需将步骤倒过来，即可将阀安装好。
2.3、零件间的装配关系截止阀的结构很简单，各个零件间的装配关系也是很简单的。
首先介绍各零件的特点：螺母和螺柱之间和我们日常生活中所见到得螺母和螺钉基本相同，通过螺母与螺柱将阀盖与阀体连接。
而阀杆则是一中梯形结构的螺钉，它的一头是尖的，另外一头是细小的螺钉形，沿着尖部向上便是粗螺纹，粗螺纹是用来和阀盖相连的，细螺纹那头则是用来连接手轮的，这样手轮就可以自由的控制阀门开启或关闭。
其次，阀盖与阀杆相连，又与阀体相连，通过阀盖可以将阀杆以及手轮等组成的整体连接到阀体上，以达到工作的要求。
这就是它们之间的关系，这几个零件缺一不可，是相辅相成的。
3、测绘相关内容3.1、截止阀零件的测量（1）螺纹螺距：用专用量具螺经纬度轨测量，得出一英寸包含的螺纹圈数，可以算出螺纹的螺距。
大径：用游标卡尺直接测量。
螺纹长度：用游标卡尺或直尺直接测量。
（2）孔径、孔距、厚度、圆角测量方法孔径：用游标卡尺测出圆孔的直径。
孔距：用游标卡尺测出两圆之间的最近距离，加两圆的半径，求出孔距。
厚度：用游标卡尺测3处，求平均值。
圆角：用专用量具圆角轨测量。
（3）直径、长度测量径向尺寸：用游标卡尺逐段测量轴和圆盘的直径，必要时可用外卡钳配合。
轴向尺寸：用游标卡尺逐段测量各段轴的长度，注意不能注出封闭尺寸链。
倒角尺寸：按照所在轴段直径查表确定。
（4）粗糙度相接触面的粗糙度为Ra6.3，以减少摩擦损耗，避免应力集中。
其它部分粗糙度为Ra12.5，以减少加工困难程度。
但阀体内部的粗糙度没有要求，因为这不影响截止阀的工作过程。
（5）位置公差、形状公差和尺寸公差根据零件表面位置对于阀工作的影响大小，查阅互换性测量，进行位置公差和形状公差的标注。
根据配合要求，查阅互换性测量，进行尺寸公差的标注3.2、直径、长度的圆整在测绘过程中，由于被测零件存在着制造误差、测量误差及使用中的磨损而引起的误差，因而使得测得的实际值偏离了原设计值。
也正是这些误差的存在，使得实测值常带有多位小数，这样的数值不仅加工和测量过程中都很难何做到，而且多没有实际意义，对这些数据进行尺寸圆整测绘效率和生产率。
4、相关技术要求4.1、各零件材料及热处理方法4.2、基准制、配合关系、形位公差、粗糙度确定方法基准制：1、优先选用基孔制。
2、机械制造中用的冷拔圆钢材，尺寸公差已经可以达到IT7~IT10级，表面粗糙度达到Ra0.8~3.2,用这种钢材时应选用基轴制。
3、如果在同一基本尺寸的轴是需要装配多个有不同配合性质的零件，应选用基轴制配合。
4、当两个相互配合零件中有一个是标准件时，应以标准件为基准。
5、对于特大件与特小件，也应考虑采用基轴制。
配合关系：选择配合常用类比法，使用类比法确定零件间的配合有两个前提：一是必须通过实体的功用、工作条件及技术要求来确定结合件的工作条件和使用要求；二是要掌握各种不同配合的特性和应用范围。
形位公差选择的原则：（1）根据零件的功能要求，并考虑加工的经济性和零件的结构、刚性等情况，按公差表中数系确定要素的公差值。
（2）在同一要素上给出的形状公差值应小于位置公差。
如平行的两表面其平面度公差应小于平行度公差值。
圆柱形零件的形状公差（轴线的直线度除外）一般应小于其尺寸公差。
同轴度一般小于其平行度。
例如，填料零件图中，上端面相对于底面（B 面）的平行度为0.040mm，根据底面直径25mm,根据经济性我们组取公差等级为IT8，则查以下平行度公差的注出公差值表可以得出形位公差。
（3）凡对形位公差作出规定的，应执行规定的标准。
粗糙度：比较法是将被测表面与粗糙度样板相比较，通过人的视觉、触觉，或借助放大镜来判断被测表面粗糙度的一种方法。
利用粗糙度样板进行比较时，表面粗糙度样板的材料、形状、加工方法与被测表面应尽可能相同，以减少误差，提高判断的准确性。
4.3、标注原则（1）重要尺寸应直接标注，以免产生积累误差，并在此基础上确定尺寸的主要基准。
（2）有装配关系的尺寸协调包括基准协调、基本尺寸协调和尺寸精度协调。
（3）当零件具有毛面和加工面时，加工面尺寸和毛坯尺寸最好分开标注。
5、各零件三维建模、总装阀体三视图阀盖三视图阀杆阀杆三视图装配立体图6、参数化设计6.1、阀盖参数化编程entity/pt(8),obj(25)number/mat1(12),mat2(12),mat3(12)data/d1,80,h1,10,d2,33,$h2,30,d3,28,h3,35,d4,16,h4,75l10:param/'2005','请输入法兰盘直径',d1,$'请输入螺纹端直径',d3,'请输入接头端直径',d2,rps jump/l10:,l80:,,rpsif/d1,,,l20:messg/'直径必须大于0！'jump/l10:if/d2,,,l20:messg/'直径必须大于0！'jump/l10:if/d3,,,l20:messg/'直径必须大于0！'jump/l10:l20:obj(1)=solcyl/origin,0,0,0,height,h1,diamtr,d1 obj(2)=solcyl/origin,0,0,h1,height,h2,diamtr,d2 obj(3)=solcyl/origin,0,0,0,height,-h3,diamtr,d3 obj(4)=solcyl/origin,0,0,-h3,height,h4,diamtr,d4 obj(5)=unite/obj(1),with,obj(2)obj(6)=unite/obj(5),with,obj(3)obj(7)=subtra/obj(6),with,obj(4)obj(8)=solcyl/origin,0,30,0,height,h1,diamtr,10 mat1=matrix/xyrot,90mat2=matrix/xyrot,180mat3=matrix/xyrot,270obj(9)=transf/mat1,obj(8)obj(10)=transf/mat2,obj(8)obj(11)=transf/mat3,obj(8)obj(12)=subtra/obj(7),with,obj(8)obj(13)=subtra/obj(7),with,obj(9)obj(14)=subtra/obj(7),with,obj(10)obj(15)=subtra/obj(7),with,obj(11)obj(16)=solcyl/origin,0,0,-h3,height,30,diamtr,20 obj(17)=subtra/obj(7),with,obj(16)obj(18)=solcyl/origin,0,0,-h3,height,45,diamtr,18 obj(19)=subtra/obj(7),with,obj(18)l80:halt6.2、阀杆的参数化设计及GRIP参数化编程entity/obj(20),pt(5),ln(4)data/d1,15data/h1,5,h2,4,h3,14,h5,1,h6,15,h7,74,h8,121l10:param/'参数','请输入参数',d1,rpsjump/l10:,l50:,,rpsifthen/d1<=5messg/'轴径必须大于5！'jump/l10:elsel20:obj(1)=solcyl/origin,0,0,0,height,h1,diamtr,d1-3obj(2)=solcyl/origin,0,0,h1,height,h2,diamtr,d1-5obj(3)=solcyl/origin,0,0,h1+h2,height,h8,diamtr,d1obj(4)=solcyl/origin,0,0,h8+9,height,h6,diamtr,d1pt(1)=point/0,0,h8+9do/l30:,k,1,4pt(k+1)=point/pt(1),polar,9.19,360*k/4l30:do/l40:,k,1,3ln(k)=line/pt(k+1),pt(k+2)l40:ln(4)=line/pt(5),pt(2)obj(5)=solext/ln(1),ln(2),ln(3),ln(4),height,h6obj(10)=inters/obj(5),with,obj(4)obj(7)=solcyl/origin,0,0,h8+9+h6,height,h5,diamtr,d1-3 obj(8)=solcyl/origin,0,0,h8+10+h6,height,h3,diamtr,d1-3 obj(9)=solcyl/origin,0,0,21,height,35,diamtr,d1+3endifl50:halt6.3、阀瓣的GRIP参数化编程ENTITY/obj(5)DATA/d1,16,d2,25,d3,19.5,h1,4,h2,20l1:PARAM/'2005','请输入内孔直径',d1,'请输入底座直径'$ ,d2,'请输入外径',d3,'底座高度',h1,'总高度',h2,rps JUMP/l1:,l3:,,rpsif/d1,,,l2:messg/'直径必须大于0！'jump/l1:if/d1,,,l2:messg/'直径必须大于0！'jump/l1:if/d2,,,l2:messg/'直径必须大于0！'jump/l1:if/d3,,,l2:messg/'直径必须大于0！'jump/l1:if/h1,,,l2:messg/'直径必须大于0！'jump/l1:if/h2,,,l2:messg/'直径必须大于0！'jump/l1:l2:obj(1)=SOLCYL/ORIGIN,0,0,0,HEIGHT,h1,DIAMTR,d2obj(2)=SOLCYL/ORIGIN,0,0,h1,HEIGHT,h2-h1,DIAMTR,d3 obj(3)=SOLCYL/ORIGIN,O,0,0,HEIGHT,h2,DIAMTR,d1obj(4)=UNITE/obj(1),with,obj(2)obj(5)=SUBTRA/obj(4),with,obj(3)l3:halt7、课设周记上周刚考完期末考试，休息了几天，终于又可以过上充实的生活了，每天在东楼的教室里，测量、手绘、对着电脑画二维、三维的图纸，时常中午画到“高潮”时就停不下来，也不睡觉，就不停地画，这种生活让我们感受到了课设的魅力。
