高一物理打点计时器专项练习题

高一物理打点计时器专项练习题及答案一、单项选择题每小题6分，共30分1.电磁阻攻计时器采用的电源就是a.交流220vb.直流220vc.交流10v以下d.直流10v以下2.电火花计时器所用的电源是50hz的交流电，其相邻点间的时间间隔是t，若纸带上共打出n个点，纸带上记录的时间为t，则下列各式正确的是a.t=0.1s，t=ntb.t=0.05s，t=n-1tc.t=0.02s，t=n-1td.t=0.02s，t=nt3.如下图右图，根据阻攻计时器拿下的纸带推论哪条纸带则表示物体搞匀速运动4.在实验中，某同学得到一条打点清晰的纸带如图所示，要求测出d点瞬时速度.本实验采用包含d点在内的一段间隔中的平均速度粗略地代表d点的瞬时速度，下列几种方法中最准确的是a.=vd，δt1=0.12sb.=vd，δt2=0.06sc.=vd，δt3=0.1sd.=vd，δt4=0.04s5.大华以一定速度回去同学家送来一本书，逗留一会儿后，又以相同速率沿原路回到家中，则右图的v-t图象可以则表示他的运动情况的就是二、多项选择题每小题6分，共18分6.用阻攻计时器时应特别注意a.无论使用电磁打点计时器还是电火花打点计时器，都应该把纸带穿过限位孔，再把套在轴上的复写纸片压在纸带的上面b.采用阻攻计时器时应先接电源，再带动纸带c.使用打点计时器在拉动纸带时，拉动的方向应与限位孔平行d.采用电磁阻攻计时器和电火花阻攻计时器都应当将计时器先紧固在桌子上7.打点计时器打出的纸带a.能够精确地求出来某点的瞬时速度b.只能粗略地求出某点的瞬时速度c.能够精确地求出来某段时间内的平均速度d.可以任意地利用某段时间内的平均速度代表某点的瞬时速度8.根据阻攻计时器拿下的纸带，我们可以不利用公式排序就能够轻易获得的物理量就是a.时间间隔b.位移c.平均速度d.瞬时速度三、非选择题共52分9.14分后根据右图右图的电磁阻攻计时器结构图，表示各主要部件的名称：①________，②________，③________，④________，⑤________，⑥________，⑦________.10.4分用接在50hz交流电源上的打点计时器，测定小车速度，某次实验中得到一条纸带，如下图所示，从比较清晰的点起，每五个打印点取一个计数点，分别标明0、1、2、3、4…，量得0与1两点间距离x1=30mm,3与4两点间距离x2=48mm，则小车在0与1两点间平均速度为________m/s，在3与4两点间平均速度为__________m/s.答案：1.c2.c 计时器所用电源就是50hz的交流电，相连点间的时间间隔t=s=0.02s，它拿下n个点，记录的时间t=n-1t，所以只有c恰当.3.b 匀速直线运动中相等位移所用的时间相等.通过题意打点计时器打出的点与点之间的时间都相同，只要点与点之间的距离相等，就可判断物体做匀速直线运动.4.d 排序瞬时速度时，所挑加速度愈长，求出的平均速度越吻合瞬时速度，另一方面，某一点的平均速度更吻合于这一段中间时刻的瞬时速度，所以a，b，c项不最合适.ce间不含两个阻攻间隔，δtce=2t=0.04s，d项对.5.d 小华去同学家和返回家中的两个过程中，速度等大反向，小华在同学家停留时，速度v=0，故可以表示他运动情况的是d项.6.bcd a选项中，都必须把纸带沿着限位孔，但在采用电磁阻攻计时器时，就是把轴上的复写纸片压在纸带的上面.而电火花计时器，就是把墨粉纸盘套在纸盘轴上，并缠在两条白纸拎之间若用一条纸带时，就是把墨粉纸放到纸带的上面.b选项中先接电源，再带动纸带，这样可以确保使尽可能多的点踢在纸带上，能够较好地掌控实验展开，b恰当.c选项中带动纸带的方向与限位孔平行，能够增大纸带与限位孔之间的摩擦，c恰当.为了避免实验过程中计时器的移动，实验前都必须先把计时器紧固在桌子上，d恰当.7.bc8.ab 根据阻攻计时器拿下的纸带，我们可以晓得相连两点的时间间隔为0.02s，还可以轻易用刻度尺测到两点间的距离，即为加速度，至于平均速度、瞬时速度，必须用公式排序，所以a，b恰当，c，d不恰当.9.电源接线柱线圈振片永久磁铁振针限位孔复写纸10.0.3 0.48解析：0～1两点间的平均速度v1==m/s=0.3m/s,3～4两点间的平均速度v2==m/s=0.48m/s.11.10分某学生在用阻攻计时器搞测量坯变速箱直线运动的实验时，其已经开始时的装配图如图所示，其中存有错误与欠妥之处，恳请把它打听出.12.12分如图所示，打点计时器所用电源的频率为50hz，某次实验中得到的一条纸带，测量情况如图所示，求：1纸带在a，c间的平均速度;2纸带在a，d间的平均速度;3b点的瞬时速度更吻合于哪个平均速度?13.12分如下图所示，为某次实验时打出的纸带，打点计时器每隔0.02s打一个点，图中o点为第一个点，a，b，c，d为每隔两点选定的计数点.根据图中标出的数据，打a，d点时间内纸带的平均速度有多大?打b点时刻纸带的瞬时速度有多大?计算的依据是什么?你能算出打od点时间内纸带的平均速度吗?为什么?11.电磁阻攻计时器必须直奔交流电，而图上所接为直流电源，似乎就是个错误;已经开始时，小车距定滑轮端的太将近，向前运动的余地太小，以致纸带上遗留下的计时点骤增，给测量增添不便，产生很大误差.12.10.35m/s 20.42m/s30.35m/s解析：从刻度尺上读出ac=0.0140m，ad=0.0250m;打点周期t=0.02s，δtac=0.04s，δtad=0.06s.由公式v=得ac=0.0140÷0.04m/s=0.35m/s.ad=0.0250÷0.06m/s≈0.42m/s，b点的瞬时速度更接近于0.35m/s.13.见到解析解析：根据平均速度和瞬时速度的定义式求解.ad段的平均速度ad==cm/s≈154.17cm/s.当时间间隔很短时，可以用平均速度替代瞬时速度，故b点的瞬时速度vb==cm/s≈141.67cm/s.由于不知道od点间有多少个点，也不知道od段的时间间隔，无法算出od段的平均速度.。

打点计时器题练习及答案

打点计时器实验题练习及答案1．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是（）A．时间间隔B．位移C．加速度 D．平均速度2．在“测量匀变速直线运动的加速度”的实验中，对于减小实验误差来说，下列方法中有益的是（）A．选取记数点，把每打五个点的时间间隔作为一个时间单位B．使小车运动的加速度尽量小些C．舍去纸带上密集的点，只利用点迹清晰、点间间隔适当的那一部分进行测量、计算D．选用各处平整程度、光滑程度相同的长木板做实验3．下列关于计数点的说法中，正确的是（）Ａ．用计数点进行测量计算，既方便又可减小误差Ｂ．相邻计数点之间的时间间隔应该是相等的Ｃ．相邻计数点之间的位置间隔应该是相等的Ｄ．计数点是从计时器打出的实际点中选出来的，相邻计数点之间的点痕个数是相等的4．一同学在用打点计时器做“测匀变速直线运动加速度”的实验时，纸带上打出的点不是圆点，而是如下图所示的一些短线，如图所示，这可能是因为（）A．打点计时器错接在直流电源上B．电源电压不稳定C．电源的频率不稳定D．打点针压得过紧5．在“测定匀变速直线运动加速度”的实验中，某同学的操作步骤如下，其中错误或遗漏的步骤有（遗漏可编上序号）G、H…A．拉住纸带，将小车移到靠近打点计时器处先放开纸带，再接通电源B．将打点计时器固定在平板上，并接好电源C．把一条细绳拴在小车上，细绳跨过定滑轮上面吊着适当重的钩码D．取下纸带E．将平板一端抬高，轻推小车，使小车能在平板上做加速运动F．将纸带固定在小车尾部，并穿过打点计时器的限位孔请将以上步骤完善并按合理的顺序填写在横线上。

6．（1）使用电磁打点计时器时，纸带应穿过_____，复写纸应套在_____上，并要放在纸带的_____面，应把_____电源用导线接在_____上，打点时应先_____，再让纸带运动，若电源的频率为50 Hz，则每隔_____打一次点。

（2）使用电火花打点计时器时，墨粉纸盘应套在_____上，并要放在两条纸带之间，应把电源插头插在_____电源插座上。

打点计时器实验专题(精选)

打点计时器实验专题（精选）一、研究匀变速直线运动（练习使用打点计时器)1、电磁式打点计时器：4-6V的交流电。

复写纸要在纸带上面。

电磁式打点计时器打点不清晰（原因）：1、振针过高2、电压低，振幅小3、复写纸用久了电磁式打点计时器打出短线而非点（原因）：1、振针过低2、电压太高，振幅过大电磁式打点计时器打出双点（原因）：振针松动了电火花式打点计时器：220V的交流电。

2、交流电的频率为50Hz，打点间隔为0.02s。

T=1/f实验步骤：1把附有滑轮的长木板平放在实验桌上，将打点计时器固定在木板上，并接好电源。

2把一条细绳系在小车上，细绳跨过定滑轮，下面吊着适量钩码。

3将纸带固定在小车有卡子的一端，并穿过打点计时器的限位孔。

4实验开始时，将小车靠近打点计时器。

先接通电源，再释放纸带。

5纸带打完后，断开电源，取下纸带。

6换上新的纸带，再重复做三次。

选点迹清晰的纸带进行研究。

注意事项：1实验之前，将小车靠近打点计时器。

2实验开始时，要先接通电源，后释放纸带。

3开头过于密集的点舍掉，一般每5个点或每隔4个点取一个计数点，使相邻计数点之间时间间隔为T＝0.1s数据处理：计算法：根据纸带求某点瞬时速度和加速度1求某点瞬时速度，如：T指相邻两点的时间间隔（1）瞬时速度（2）求加速度：a、理想纸带（即ΔX相等）：b、不理想纸带（即ΔX不相等）：用逐差法数据处理：图象法：1根据所得数据，选择合适的标度建立坐标系，让图象尽量分布在坐标系平面的大部分面积。

2此实验小车做匀加速直线运动，所以要用直线拟合数据点，让尽可能多的点处在直线上，不在直线上的点应均匀地分布在直线两侧，个别偏离较大点舍去。

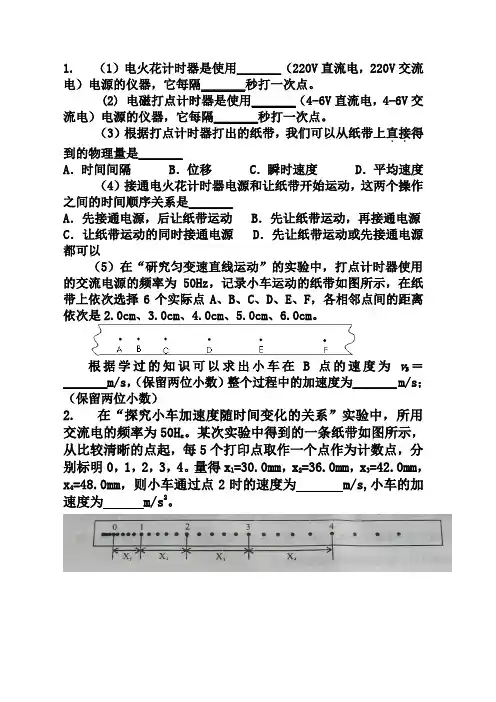

打点计时器练习题

1. （1）电火花计时器是使用_______（220V直流电，220V交流电）电源的仪器，它每隔_______秒打一次点。

(2) 电磁打点计时器是使用_______（4-6V直流电，4-6V交流电）电源的仪器，它每隔_______秒打一次点。

（3）根据打点计时器打出的纸带，我们可以从纸带上直接
．．得到的物理量是_______
A．时间间隔 B．位移 C．瞬时速度 D．平均速度（4）接通电火花计时器电源和让纸带开始运动，这两个操作之间的时间顺序关系是_______
A．先接通电源，后让纸带运动 B．先让纸带运动，再接通电源C．让纸带运动的同时接通电源 D．先让纸带运动或先接通电源都可以
（5）在“研究匀变速直线运动”的实验中，打点计时器使用的交流电源的频率为50Hz，记录小车运动的纸带如图所示，在纸带上依次选择6个实际点A、B、C、D、E、F，各相邻点间的距离依次是2.0cm、3.0cm、4.0cm、5.0cm、6.0cm。

根据学过的知识可以求出小车在B点的速度为v B＝_______m/s，（保留两位小数）整个过程中的加速度为_______m/s；（保留两位小数）
2. 在“探究小车加速度随时间变化的关系”实验中，所用交流电的频率为50H z。

某次实验中得到的一条纸带如图所示，从比较清晰的点起，每5个打印点取作一个点作为计数点，分别标明0，1，2，3，4。

量得x1=30.0mm，x2=36.0mm，x3=42.0mm，x4=48.0mm，则小车通过点2时的速度为 m/s,小车的加速度为 m/s2。

打点计时器练习题

1.如图是某同学测量匀变速直线运动的加速度时，从若干纸带中选中的一条纸带的一部分，他每隔4个点取一个计数点，图上注明了他对各计数点间距离的测量结果。

（1）为了验证小车的运动是匀变速运动，请进行下列计算，填入表内（单位：cm ） s 2-s 1 s 3-s 2 s 4-s 3 s 5-s 4 s 6-s 5各位移差与平均值最多相差______cm ，由此可以得出结论：小车的位移在________范围内相等，所以小车的运动是________。

（2）根据匀变速直线运动的规律，可以求得物体的加速度a= =______m/s 2。

（3）根据a n-3= ，可求出a 1= =______m/s 2，a 2= =______m/s 2，a 3==______m/s 2，所以，==______m/s 2。

2 . (6分)在“探究速度随时间变化的规律”实验中，小车做匀变速直线运动，记录小车运动的纸带如图11所示．某同学在纸带上共选择7个计数点A 、B 、C 、D 、E 、F 、G ，相邻两个计数点之间还有４个点没有画出．他量得各点到A 点的距离如图所示，根据纸带算出小车的加速度为1 .0m/s 2．则：实验中所使用的交流电源的频率为 50 Hz ；②打D 点时小车的速度vD ＝ m/s ，BE 间的平均速度BE v ＝ m/s.3 如图乙，将一打点计时器固定在斜面上某处，打点计时器使用的交流电频率为50Hz 。

用米尺测得斜面的高度与长度之比为14。

一辆质量为400g 的小车拖着穿过打点计时器的纸带从斜面上滑下。

图丙是打出纸带的一段，相邻记数点间还有四个点未画出。

由图可知，打点计时器打纸带上B 点时小车的瞬时速度v B =_________m/s ，打纸带上E 点时小车的瞬时速度v E =_________m/s 。

图114. （1）为研究小球沿斜面滚下做匀加速运动的情况，某同学拍摄了一张在同一底片上多次曝光的闪光照片，拍摄时每隔0.1s 曝光一次，得到如图①所示的A 、B ……G 记录小球一系列位置的照片，照片与实物的尺寸大小的比例为1：10。

练习使用打点计时器练习题

实验：练习使用打点计时器
1．接通电源与释放纸带（或物体），这两个操作时刻之间的关系应当是
A．先接通电源，后释放纸带B．先释放纸带，后接通电源
C．释放纸带的同时接通电源D．先接通电源或先释放纸带都可以
2．根据打点计时器打出的纸带，我们可以不利用公式就能直接得到的物理量是
A．时间间隔B．位移C．加速度D．平均速度
3．打点计时器打点的周期，决定于( )。

A．交流电压的高低；B．电的频率；C．久磁铁的磁性强弱；D．针与复写纸间的距离．
4．一学生在练习使用打点计时器时，纸带上打出的不是圆点，而是一些短线，这可能是因为
A．打点计时器错接在直流电源上B．电源电压过低
C．打点计时器使用的电压过高D．振针到复写纸片的距离太小
5．电磁打点计时器和电火花计时器都是使用电源的仪器，电磁打点计时器的工作电压是V，电火花计时器的工作电压是V。

当电源的频率是50Hz时，它们每隔s打一次点。

6．使用电磁打点计时器时，纸带应穿过，复写纸片应套在上，并要放在约带的面。

7．若打点计器采用50Hz的交流电供电，并且每隔5个点选一个计数点，那么，相邻计数点之间的时间间隔为。

1。

打点计时器实验练习题(无答案)

打点计时器实验专题例1、研究小车匀加速直线运动的实验装置如图（甲）所示，其中斜面倾角θ可调，打点计时器的工作频率为50HZ，纸带上计数点的间距如图（乙）所示，其中每相邻两点之间还有4个记录点未画出．①某同学的部分实验步骤如下：A．测量完毕，关闭电源，取出纸带B．接通电源，待打点计时器工作稳定后放开小车C．将小车停靠在打点计时器附近，小车尾部与纸带相连D．把打点计时器固定在平板上，让纸带穿过限位孔上述实验步骤的正确顺序是：（选填字母代号即可）．②图（乙）中标出的相邻两计数点的时间间隔T=s．③计数点6对应的瞬时速度大小计算式为v6=（用题中字母表示）．④为了充分利用记录数据，减小误差，小车加速度大小的计算式应为a=．变式训练1、在使用打点计时器研究物体做匀加速直线运动时，一位同学得到了几条比较理想的纸带，他已经在每条纸带上按每5个点取一个计数点，并且依照打点的先后次序编为0、1、2、3、4、5．由于不小心，几条纸带都被撕断了，请根据如图所示的A、B、C、D四段纸带回答：（1）中学物理实验室中常见的打点计时器的打点时间间隔为s．（2）在B、C、D三段纸带中，有一段是从纸带A上撕下的，你认为从纸带A上撕下的应该是哪一段？．（3）打A纸带时，物体的加速度大小是m/s2．（4）打A纸带上的点1时，物体的瞬时速度是m/s2．2、在“研究匀变速直线运动”的实验中，电磁打点计时器使用电源（填“直流”或“交流”），当电源频率为50Hz时，每打的两个点之间的时间间隔为0.02 秒，实验过程中应先（填“接通电源”或者“释放纸带”）．如图是实验得到的一条点迹清晰的纸带，A、B、C、D、E为五个计数点，相邻两个计数点之间还有4个点未画出，则相邻两个计数点间的时间间隔是s．经测量知道S AB=2.20cm，S BC=3.80cm，S CD=5.42cm，S DE=6.85cm根据以上数据，求：（1）根据纸带可判定小车做运动；（2）电磁打点计时器打下B点时，物体的速度表达式v B=，经计算知v B=m/s；（3）物体运动的加速度表达式a=，经计算知a=m/s2．（计算结果保留3位有效数字）3、（1）打点计时器是利用（填“直流”或“交流”）电源进行的计时仪器，若电源频率为50HZ，则它们每隔秒打一个点，其中电火花打点计时器所用电压为伏．（2）在“研究匀变速直线运动”实验中，某同学由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上每两个计数点间还有四个点未画出（两计数点间时间T=0.1s）．其中S1=3.01cm，S2=6.51cm，S3=10.5cm，S4=14.99cm，S5=20.01cm，S6=25.50cm．①接通电源与让纸带（随物体）开始运动，这两个操作的时间关系应当是A．先接通电源，再释放纸带B．先释放纸带，再接通电源C．释放纸带的同时接通电源D．不同的实验要求不同②实验记录的S1、S2、S3、S4、S5、S6六组数据中记录有误的数据是．（用数据前的符号表示）③小车运动的加速度计算表达式为，（用纸带上字母表示，两计数点间时间为T）．加速度的大小是m/s2．（结果保留小数点后面两位）④利用以上数据可求得A点的瞬时速度大小为：（结果保留小数点后面三位）A、0.476m/sB、0.525m/sC、0.851m/sD、0.048m/s．4、某同学在“用打点计时器测速度”的实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出0、1、2、3、4、5、6共7个测量点．其相邻点间的距离如图1所示，每两个相邻的测量点之间的时间间隔为0.10S，完成下面问题．（1）根据打点计时器打出的纸带，我们可以直接得到的物理量是A．时间间隔B．加速度C．瞬时速度D．平均速度（2）根据纸带上各个测量点间的距离，某同学已将1、2、3、5点对应的时刻的瞬时速度进行计算并填入表中，请你将4点对应的时刻的瞬时速度填入表中；（要求保留3位有效数字）（3）在图2所示的直角坐标系中画出小车的瞬时速度随时间变化的关系图线．（4）由图象求出小车的加速度a=m/s2．5、在研究匀变速直线运动实验中，请完成如下问题：（1）打点计时器是实验室的重要器材．打点计时器的打点周期取决于，则每隔秒打一个点．打点计时器工作时使用的电源是（选填：“直流”或“交流”）电源；电磁打点计时器的电压为伏，电火花打点计时器的电压为伏．（2）用一端装有定滑轮的长木板，小车、打点计时器（频率为50Hz）、钩码、纸带、细线组成如图（a）．所示的装置，钩码拉动小车，小车做匀加速直线运动，得到如图（b）．所示的一条纸带，纸带中相邻两个计数点之间有四个点未画出．①在这一实验中，某同学操作了以下实验步骤，其中有明显错误的步骤是（填写字母）A．将打点计时器固定在平板上，并接好电路．B．将纸带固定在小车尾部，并穿过打点计时器的限位孔．C．把一条细绳拴在小车上，细绳跨过定滑轮，下面吊着适当重的钩码．D．将小车移至靠近定滑轮处E．放开纸带，再接通电源．②如图（b），用毫米刻度尺测量得：AB=4.56cm、AC=12.16cm、AD=22.52cm、AE=36.06cm，则：打C点时小车的速度大小为m/s；小车的加速度为m/s2．（结果保留三位有效数字）6、如图是某同学在做匀变速直线运动实验中获得的一条纸带．（1）在装置准备完毕后，开始释放重物时，应使重物（填“靠近”或“远离”）打点计时器，实验操作应是先，后（填“释放纸带”、“接通电源”），打点完毕应．（2）若已知电源频率为50Hz，A、B、C、D是纸带上四个计数点，每两个相邻计数点间还有四个点没有画出，每两个计数点之间的时间间隔为t=s．从图中读出A、B两点间距s=cm，C点对应的速度是m/s；（计算结果保留小数点后两位）．（3）在研究匀变速直线运动的实验中，算出小车经过各计数点的瞬时速度，为了计算加速度，其中误差最大的方法是A．只选取第一个和第二个两个点，根据公式vat∆=∆算出加速度B．依次算出通过连续两计数点间的加速度，算出平均值作为小车的加速度C．根据实验数据画出v﹣t图象，量取其倾角α，由公式a=tanα求出加速度D．根据纸带上量出各个计数点间的位移，用逐差法()()45612329x x x x x xaT++-++=，算出加速度．7、图1为某同学用电火花打点计时器研究自由落体运动规律的实验装置，在某次实验中得到一条如图2的纸带．在所打的点中从第一个点起，依次标明0，1，2，3，4，…，测得相邻点间的距离如图2所示，单位为mm，则：（1）电火花计打点时器使用电源（填“交流或直流”），工作电压为V，电源频率为Hz．（2）图2纸带中的（填“左端或右端”）与重锤相连．（3）判断重锤做匀变速直线运动的依据是：．（4）打点计时器打下点4时重锤的瞬时速度大小v=m/s，重锤的加速度大小为m/s2．（计算结果均保留三位有效数字）。

打点计时器实验专题的小测题份试卷

打点计时器实验专题试题1一、选择题1.对电磁打点计时器和电火花计时器的有关说法中,正确的是A．电磁打点计时器和电火花计时器都使用交流电B．两种打点计时器的打点频率与交流电源的频率一样C．电火花计时器在纸带上打点是靠振针和复写纸D．电磁打点计时器在纸带上打点是靠放电针和墨粉纸盘解析：电磁打点计时器使用6 V以下的交流电,电火花计时器使用220 V的交流电,A对；两种打点计时器的打点频率都由交流电源的频率决定,B对；电火花计时器在纸带上打点是靠放电针和墨粉纸盘,C错；电磁打点计时器在纸带上打点是靠振针和复写纸,D错．答案：AB2．打点计时器在纸带上的点迹,直接记录了A．物体运动的时间B．物体在不同时刻的位置C．物体在不同时间内的位移D．物体在不同时刻的速度解析：电火花计时器和电磁打点计时器都是每隔0.02 s在纸带上打一个点．因此,根据打在纸带上的点迹,可直接反映物体的运动时间．因为纸带跟运动物体连在一起,打点计时器固定,所以纸带上的点迹就相应记录了物体在不同时刻的位置．故正确答案为AB.答案：AB3．关于纸带上打点间隔的分析,下列说法正确的是A．沿着点迹运动的方向看去,点间距离越来越小,说明纸带在做加速运动B．沿着点迹运动的方向看去,点间距离越来越小,说明纸带在做减速运动C．纸带上点间间隔相等,表示纸带是在做匀速运动D．纸带上点间间隔相等,表示纸带是在做变速运动解析：纸带上点间间隔相等,由v＝错误!知纸带运动是匀速的,若沿点迹运动的方向看去,点间距离越来越小,即Δx变小而时间Δt不变,说明纸带在做减速运动．答案：BC4. 在“练习使用打点计时器”的实验中,下列操作正确的是.A．打点前,小车应靠近打点计时器,要先接通电源,待计时器开始打点再释放小车；B．要舍去纸带上密集点,然后选取计数点;C．打点频率为50Hz,每四个点取一个计数点,则计数点之间的时间间隔为0.01S;D．实验中应使小车速度尽量小些;解析：A、为了提高纸带的利用率,在释放小车前,小车要靠近打点计时器,这样可以尽量在纸带上多打点,为了提高纸带的利用率,同时为了使打点更稳定,减小误差,要先接通电源,待计时器开始打点再释放小车,故A正确；B、纸带上密集点测量时误差较大,故要舍去,故B正确；C、打点频率为50Hz,每四个点取一个计数点,则计数点之间的时间间隔为0.08s,故C错误；D、实验中小车速度过小,导致纸带上的点比较密集,不利于选点和测量,故D错误．答案：AB5．以下是练习使用电磁打点计时器的部分实验步骤,其中有错误的操作是A．把打点计时器固定在桌子上,让纸带穿过限位孔,把复写纸片套在定位轴上,并压在纸带下面B．用打点计时器的两个接线柱分别接上导线,与6 V以下低压交流电源相连C．用手水平拉动纸带,然后打开电源开关D．取下纸带,用刻度尺测量最后一个点与计时起点的距离x0,用公式v＝错误!计算纸带运动的平均速度解析：复写纸应在纸带上面,A错误；电磁打点计时器使用6 V以下的交流电,B正确；应该先接通电源,后拉动纸带,C错误；D项中是测平均速度的一种常用方法．答案：AC6．用同一张底片对着小球运动的路径每隔错误!s拍一次照,得到的照片如图所示,则小球在图示这段距离内运动的平均速度是A.0.25m/sB.0.2m/sC.0.17m/sD.无法确定解析：由图示可知在t＝0.3s内小球运动了Δx＝0.05m;∴错误!＝错误!＝错误!＝0.17m/s;答案：C二、非选择题7．用气垫导轨和数字计时器能更精确地测量物体的瞬时速度;如图所示,滑块在牵引力作用下先后通过两个光电门,配套的数字毫秒计记录了遮光板通过第一个光电门的时间为Δt1＝0.29s,通过第二个光电门的时间为Δt2＝0.11s,已知遮光板的宽度为3.0cm,分别求滑块通过第一个光电门和第二个光电门的速度大小;解析：由于滑块经过光电门时遮光板的挡光时间较短,所以滑块经过光电门的速度可用遮光板挡光时间内的平均速度表示;经过第一个光电门的速度v1＝错误!＝错误!m/s＝0.10m/s,经过第二个光电门的速度v2＝错误!＝错误!m/s＝0.27m/s;答案：0.10m/s0.27m/s8．使用电火花计时器分析物体运动情况的实验中：1在如下基本步骤中,正确的排列顺序为________．A．把电火花计时器固定在桌子上B．安放纸带C．松开纸带让物体带着纸带运动D．接通220 V交流电源E．按下脉冲输出开关,进行打点2在安放纸带时,要检查墨粉纸盘是否已经正确地套在________上,还要检查________是否夹在纸带之间．解析：根据实验原理,通过对实验仪器的观察,掌握新仪器的使用方法是一种重要的实验能力．电火花计时器的特点是：打点是靠放电针和墨粉纸盘之间火花放电来实现的,故其操作步骤和电磁打点计时器是相仿的,墨粉纸盘应套在纸盘轴上,目的是使它可以转动,均匀地被利用．墨粉纸盘夹在两条白纸带之间,目的是使墨粉纸盘可以更好地转动．答案：1ABDEC2纸盘轴墨粉纸盘9．一辆小车沿一条直线运动,车上放着盛水的漏滴,每隔2.0s滴一滴水,水在车行驶的路面上留下水滴的痕迹如图所示,图中还放着一把刻度尺,其零刻度线与O点对齐,若从小车通过O 点开始计时,则当滴下水滴G时,小车运动时间是________s,AH段的平均速度为________m/s 保留3位有效数字;解析：0点开始计时到G时共有7个时间间隔,每个间隔为2.0s,则总时间为14.0s,AH段平均速度错误!＝错误!＝错误!m/s＝2.14m/s;答案：14.0s 2.1410．如图所示是用小车拖动纸带,用打点计时器打出的一条纸带,A、B、C、D、E为我们在纸带上所选的计数点．相邻计数点间的时间间隔为0.1 s．试求：1打点计时器打下B点时小车的瞬时速度；2在图作出速度—时间图象．解析：1v B＝错误!＝错误!m/s＝0.26 m/s2v C＝错误!＝错误!m/s＝0.30 m/sv D＝错误!＝错误!m/s＝0.34 m/s速度—时间图象如图所示答案：10.26 m/s2见解析图试题2一．选择题共15小题1、关于误差和有效数字,下列说法正确的是A．测出一个物体长为123.6cm,采用的测量工具的最小刻度是毫米B．0.92与0.920含义是不一样的C．多测几次求平均值可减小系统误差D．0.082是三位有效数字,103.6cm是四位有效数字2、关于测量误差、有效数字问题,下列说法中正确的是A．若仔细地多测量几次,就能避免误差B．系统误差的特点是测量值比真实值总是偏大或总是偏小C．3.20cm、0.032cm、3.20×102cm的有效数字位数相同D．要减小系统误差就得多次测量取平均值3、关于误差,下列说法不正确的是A．误差根据其性质可分为偶然误差和系统误差B．减小偶然误差可以通过多次测量取平均值的办法,但是不能消除C．测量长度时要估读,这可以减小误差D．误差就是错误,完全可以避免4、关于打点计时器的使用说法正确的是A．电磁打点计时器使用的是10V以下的直流电源B．在测量物体速度时,先让物体运动,后接通打点计时器的电源C．使用的电源频率越高,打点的时间间隔就越短D．纸带上打的点越密,说明物体运动得越快5、关于电磁打点计时器的使用,下列说法正确的是A．电磁打点计时器使用的是6V左右的直流电源B．在测量物体速度时,先让物体运动,后接通电源C．使用的电源频率越高,打点的时间间隔就越大D．在同一纸带上打的点越密,说明物体运动的速度越慢6、关于打点计时器的使用,下列说法正确的是A．电磁打点计时器使用的是220V的交流电源B．电火花打点计时器使用的是220v的直流电源C．使用的电源频率越高,打点的时间间隔就越大D．在同一纸带上打的点越密,说明物体运动的速度越慢7、使用打点计时器时,接通电源与让纸带随小车开始运动这两个操作过程的操作顺序应该是A．先接通电源,后释放纸带B．先释放纸带,后接通电源C．释放纸带的同时接通电源D．哪个先,哪个后都可以8、用打点计时器研究物体运动时,接通电源和让纸带随物体开始运动,这两个操作的时间关系应当是A．先接通电源,后释放纸带B．先释放纸带,后接通电源C．释放纸带的同时接通电源D．先释放纸带或先接通电源都可以9、电磁打点计时器和电火花打点计时器的电源频率相同,下列说法中正确的是A．他们打点周期相同B．都使用6～10V的低压直流电源C．都使用6～10V的低压交流电源D．都使用220V的高压交流电源10、如果使用电火花打点计时器,则应使用的电源是A．4﹣6伏直流电B．4﹣6伏交流电C．220伏直流电D．220伏交流电11、如图所示,是电源频率为50Hz的电磁打点计时器在纸带上连续打下的六个点．则a至f 之间的时间为A．0.02s B．0.10s C．0.12s D．0.60s12、在使用打点计时器研究物体做直线运动的说法中,正确的是A．先释放物体,后接通电源B．先接通电源,后释放物体C．在接通电源的同时释放物体D．释放物体与接通电源的先后顺序不影响实验结果13、如图所示为甲、乙两质点做直线运动时,通过打点计时器记录的两条纸带,两纸带上各计数点间的时间间隔都相同．关于两质点的运动情况的描述,正确的是A．两质点在t0～t4时间内的平均速度不相等B ．两质点在t 2时刻的速度不大小相等C ．两质点速度相等的时刻在t 3～t 4之间D ．两质点不一定是从同一地点出发的,但在t 0时刻甲的速度为014、如图是在研究匀变速直线运动时得到的一条纸带,计数点间的时间间隔为T ,重力加速度为g ,在计算图中N 点速度时,几位同学分别用下列不同的方法进行,其中正确的是A ．N v =gnTB ． n n+1N s +s v =TC ．112n+n-N d +d v =TD ． (1)N v =g n -T15、某同学水平拉动纸带,使用电源频率为50Hz 的打点计时器在纸带上打出一系列的点．下列说法正确的是A ．打1000个点需时1sB ．打相邻两点的时间间隔为0.02sC ．该打点计时器使用的是直流电源D ．点迹密集的地方表示纸带的运动速度较大二、填空题共6小题16、电磁打点计时器和电火花打点计时器所使用的是电源填“交流”或“直流”．当电源频率是50Hz 时,它每隔 s 打一次点．17、电火花计时器通常的工作电压为伏,实验室使用我国民用电时,每隔秒打一次点；如图所示纸带是某同学练习使用电火花计时器时得到的,纸带的左端先通过电火花计时器,从点迹的分布情况可以断定纸带的速度变化情况是选填“速度减小”或“速度增大”．若所用电源的频率为50Hz,从打下A 点到打下B 点共14个点迹,历时 s ．18、打点计时器是高中物理实验中常用的实验器材,请你完成下列有关问题①打点计时器是的仪器．②如图A、B是两种打点计时器的图片,其中A是打点计时器,B是打点计时器．19、电磁打点计时器是一种使用低压交流电源的计时仪器．某次用打点计时器研究小车运动的实验中得到一条纸带如图所示,所用电源的频率为50Hz,从比较清晰的0点起,每五个打印点取为一个计数点,分别标明0、l、2、3、4…,量得0与1两点间距离x1=30.1mm,1与2两点间距离x2=36.0mm,2与3两点间距离x3=42.0mm,3与4两点间的距离x4=48.1mm,则小车在打计数点2时的瞬时速度为m/s,小车的加速度为m/s2．结果保留2位有效数字20、电磁打点计时器和电火花计时器都是使用交流；直流电源的计时仪器,当电源频率是50Hz时,每5个连续点取1个计数点,标以1、2、3…那么相邻两个计数点之间的时间为0.08,0.1s;某同学在做用打点计时器测速度的实验时,用手拉动纸带,所得纸带上的点迹分布不均匀,则点迹密集的地方表示纸带运动的速度填“较大”或“较小”．21、打点计时器使用的电源为选填交流或直流电源,打点的时间间隔为0.02s．如果当时电网中交变电流的频率稍有增大,打点时间间隔为0.019s,而做实验的同学并不知道,那么加速度的测量值与实际值相比选填：偏大、偏小或不变．三、解答题22、如图所示,NM是水平桌面,PM是一端带有滑轮的长木板,1、2是固定在木板上的两个光电门,中心间的距离为L．质量为M的滑块A上固定一遮光条,在质量为m的重物B牵引下从木板的顶端由静止滑下,光电门1、2记录遮光时间分别为△t1和△t2．遮光条宽度为d．1若用此装置验证牛顿第二定律,且认为滑块A受到外力的合力等于B重物的重力,除平衡摩擦力外,还必须满足；在实验中,考虑到遮光条宽度远小于L,测得的加速度为．2如果已经平衡了摩擦力, 选填“能”或“不能”用此装置验证A、B组成的系统机械能守恒,理由是．23、某同学利用如图甲所示的实验装置测量重力加速度．1请指出该同学在实验操作中存在的两处明显错误或不当：①；②．2该同学经正确操作得到如图乙所示的纸带,取连续的六个打点A、B、C、D、E、F为计数点,测得点A到B、C、D、E、F的距离分别为h1、h2、h3、h4、h5．若打点的频率为f,则打E点时重物速度的表达式为v E= ；若分别计算出各计数点对应的速度数值,并在坐标系中画出速度的二次方v2与距离h的关系图线,如图丙所示,则重力加速度g= m/s2．3若当地的重力加速度值为9.8m/s2,你认为该同学测量值存在偏差的主要原因是．24、一个有一定厚度的圆盘,可以绕通过中心垂直于盘面的水平轴转动．用下面的方法测量它匀速转动时的角速度．实验器材：电磁打点计时器、米尺、纸带、复写纸片．实验步骤：1如图1所示,将电磁打点计时器固定在桌面上,将纸带的一端穿过打点计时器的限位孔后,固定在待测圆盘的侧面上,使得圆盘转动时,纸带可以卷在圆盘侧面上．2启动控制装置使圆盘转动,同时接通电源,打点计时器开始打点．3经过一段时间,停止转动和打点,取下纸带,进行测量．①由已知量和测得量表示的角速度的表达式为ω=,式中各量的意义是：．②某次实验测得圆盘半径r=5.50×10﹣2 m,得到的纸带的一段如图2所示,求得角速度为．25、某同学在“用打点计时器测速度”的实验中,用打点计时器记录了被小车拖动的纸带的运动情况,在纸带上确定出A、B、C、D、E、F、G共7个计数点．其相邻点间的距离如图1所示,每两个相邻的测量点之间的时间间隔为0.10s．1试根据纸带上各个计数点间的距离,每个0.10s测一次速度,计算出打下B、C、D、E、F五个点时小车的瞬时速度,并将各个速度值填入下表要求保留3位有效数字v B v C v D v E v F数值m/s2将B、C、D、E、F各个时刻的瞬时速度标在直角坐标系中,并在图2中画出小车的瞬时速度随时间变化的关系图线．3由v﹣t图象可知打下A点时小车的瞬时速度v A= ,打下G点时小车的瞬时速度v B= ．参考答案：一．选择题共15小题1、B2、B3、D4、C5、D6、D7、A8、A9、A 10、D 11、B 12、B 13、D 14、C 15、B二、填空题共6小题 16、交流；0.0217、交流220； 0.02；速度增大； 0.26 18、①计时②电火花,电磁 19、0.39；0.60 20、交流,0.1,较小 21、交流；偏小三、解答题22、1根据牛顿第二定律,对整体有：mga =m +M则绳子的拉力1mgF =Ma =m +M,当M ＞＞m ,重物的总重力等于绳子的拉力,等于滑块的合力．滑块通过光电门1的瞬时速度11Δd v =t ,通过光电门2的瞬时速度22Δd v =t , 根据运动学公式得2222111()2(Δ)(Δ)d a =L t t - 2已经平衡了摩擦力,对A 、B 组成的系统,该装置不能验证系统机械能守恒,因为摩擦力做功,没有满足只有重力做功,故机械能不守恒． 23、1①打点计时器应接交流电源 ②重物释放时应紧靠打点计时器 2利用匀变速直线运动的推论:53()2DFE DF h -h f x v ==t v 2=2gh速度的二次方v 2与距离h 的关系图线的斜率为18.8 所以g=9.4m/s 2．3测量值存在偏差的主要原因是纸带通过打点计时器时的摩擦阻力．故答案为：1打点计时器应接交流电源,重物释放时应紧靠打点计时器253()2h -h f ,9.4m/s 23纸带通过打点计时器时的摩擦阻力24、①在纸带上取两点为n 个打点周期,距离为L ,则圆盘的线速度为：Lv =nT,则圆盘的角速度v L ω==r nTr,式中T 为电磁打点计时器打点的周期,r 为圆盘的半径,L 是用米尺测量的纸带上选定的两点间的长度,n 为选定的两点间的打点周期数．②从图中可知第一个点到最后一个点共有n =15个周期,其总长度L =11.50cm ．代入数据解得：ω=6.97 rad/s ．故答案为：①LnTr,式中T 为电磁打点计时器打点的周期,r 为圆盘的半径,L 是用米尺测量的纸带上选定的两点间的长度,n 为选定的两点间的打点周期数；②6.97rad/s ． 25、1因为每相邻两计数点间还有4个打点,所以相邻的计数点之间的时间间隔为0.1s ．利用匀变速直线运动的推论得：0.0362+0.0438===0.4002T 0.2AC B x v m /s m /s 0.0520+0.0438==0.47920.2BD C x v =m /s m /s T0.0520+0.0599==0.56020.2CE D x v =m /s m /s T 0.0680+0.0599==0.64020.2DE E x v =m /s m /s T 0.0680+0.0762==0.72120.2FG F x v =m /s m /s T 填入表格如下：v Bv Cv Dv Ev F数值m/s0.4000.4790.5600.6400.7212将B 、C 、D 、E 、F 各个时刻的瞬时速度标在直角坐标系中,并画出小车的瞬时速度随时间变化的关系图线．如图所示：3根据v ﹣t 图象可知：当t=0时对应的纵坐标为A 点速度,即v A =0.325m/s, 当t =0.6s 时对应的纵坐标为G 点速度,即v G =0.790m/s故答案为：0.325m/s,0.790m/s。

打点计时器练习

打点计时器练习题1.关于打点计时器的使用说法正确的是( )A.电磁打点计时器使用的是6 V以下的直流电源B.在测量物体速度时，先让物体运动，后接通打点计时器的电源C.使用的电源频率越高，打点的时间间隔就越小D.电源的电压越高,打点的时间间隔就越小2.通过打点计时器得到的一条纸带上的点不均匀，下列判断正确的是( )A.点密集的地方物体运动的速度比较大B.点密集的地方物体运动的速度比较小C.点不均匀说明物体在相等时间内发生的位移不相等D.点不均匀说明打点计时器有故障3.某物体的v-t图象如图所示，则物体运动情况是( )A.做往复运动B.做匀速直线运动C.朝某一方向做直线运动D.以上说法均不正确4.使用电火花计时器分析物体运动情况的实验中,有如下基本步骤：A.把电火花计时器固定在桌子上B.安好纸带C.松开纸带让物体带着纸带运动D.接通220 V交流电源E.按下脉冲输出开关，进行打点这些步骤正确的排列顺序为________.5.某同学在做“练习使用打点计时器”实验时打出的纸带如图所示，每两点之间还有四个点没有画出来，图中上面的数字为相邻两点间的距离，打点计时器的电源频率为50 Hz.(1)相邻两个计数点间的时间为________s.(2)打第4个计数点时纸带的速度v4=_______m/s.(保留三位有效数字) 6.(10分)在上海的高架道路上，一般限速80 km/h，为监控车辆是否超速，设置了一些“电子警察”系统，其工作原理如图所示，路面下方每隔L埋设两个传感器线圈A和B，当有车辆经过线圈正上方时，传感器能向数据采集器发出一个信号；若有一辆汽车(本题中可看做质点)匀速经过该路段，两传感器先后向数据采集器发送信号，时间间隔为Δt；经微型计算机处理后得出该车的速度，若超速，则计算机将指令架设在路面上方的照相机C对汽车拍照，留下违章证据.根据以上信息，回答下列问题：(1)试写出微型计算机计算汽车速度v的表达式.(2)若L=5 m，Δt=0.3 s，则照相机会不会工作？1.【解析】选C.电磁打点计时器使用交流电源，A 错.使用打点计时器时应先接通电源，后让物体运动，B 错.打点的时间间隔1T f=，f 是电源频率，与电源的电压高低无关,所以C 正确,D 错误. 2.【解析】选B 、C.纸带上每相邻两个点之间的时间都相等，所以点密集的地方，说明相同长度的纸带通过打点计时器的时间长，所以物体运动的速度比较小，故A 错,B 对.点不均匀是因为物体在相等的时间内发生的位移不相等，故C 对,D 错.3.【解析】选C.由图象可知：物体的速度一直为正数，说明物体一直向正方向运动，只是物体的速度大小不断变化，所以C 选项正确.4.【解析】排列顺序时应注意：(1)应在安装电火花计时器后安装纸带；(2)应先接通电源，后释放纸带. 答案:ABDEC5.【解析】(1)每两个计数点间有5个打点间隔，所以T=5×0.02 s=0.1 s(2)打第4个计数点时的瞬时速度近似等于3、5两点间的平均速度，所以40.110.129v m /s 1.20 m /s 20.1+=≈⨯答案:(1)0.1 (2)1.206.【解析】(1)汽车在Δt 时间内的位移为L ，所以v=L t ∆ (2)根据v=Lt ∆，可得v=16.7 m/s.而80 km/h=22.2 m/s.所以v<80 km/h ，照相机不会工作.答案:(1)v=Lt∆ (2)不会。

高中物理必修一打点计时器练习题

3在右图所示的坐标系中作出小车的v－t图线;并根据图线求出a＝________________m/s2..
4将图线延长与纵轴相交;交点的速度是________________;此速度的物理意义是________________..
2．一小球在桌面上从静止开始做加速运动;现用高速摄影机在同一底片上多次曝光;记录下小球每次曝光的位置;并将小球的位置编号．如图甲所示;1位置恰为小球刚开始运动的瞬间;作为0时刻．摄影机连续两次曝光的时间间隔均为0.5 s;小球从1位置到6位置的运动过程中经过各位置的速度分别为v1＝0;v2＝0.06 m/s;v3＝________m/s;v4＝0.18 m/s;v5＝________m/s.在图乙坐标中作出小球的v-t图象保留描点痕迹．
D．点迹均匀说明打点计时器有故障
2．多选如图四个图象中;表示匀速直线运动的是 ..
3．多选通过打点计时器打点得到的一条纸带上的点子分布不均匀;下列判断正确的是
A．点子密集的地方物体运动的速度比较大
B．点子密集的地方物体运动的速度比较小
C．点子不均匀说明物体做变速运动
D．点子不均匀说明打点计时器有故障
5．如下图为物体运动时打点计时器打出的一条纸带;图中相邻的点间还有四个点;已知打点计时器接交流50 Hz的电源;则相邻的两点时间间隔为________ s ;d点的瞬时速度约为________ m/s.
1．多选运动的物体带动纸带通过打点计时器;打下一系列的点;这些点的距离不一定相等;但这些点能说明
A．运动物体在一段时间内的位移
甲乙
3．在做“研究匀变速直线运动”的实验时;某同学得到一条用打点计时器打下的纸带;如图所示;并在其上取了A、B、C、D、E、F等6个计数点每相邻两个计数点间还有4个打点计时器打下的点;本图中没有画出;打点计时器接的是“220V、50Hz”的交变电流..如图;他将一把毫米刻度尺放在纸带上;其零刻度和计数点A对齐..

打点计时器实验题练习及答案

打点计时器实验题练习及答案1．根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是（）A．时间间隔B．位移C．加速度D．平均速度2．在“测量匀变速直线运动的加速度”的实验中，对于减小实验误差来说，下列方法中有益的是（）A．选取记数点，把每打五个点的时间间隔作为一个时间单位B．使小车运动的加速度尽量小些C．舍去纸带上密集的点，只利用点迹清晰、点间间隔适当的那一部分进行测量、计算D．选用各处平整程度、光滑程度相同的长木板做实验3．下列关于计数点的说法中，正确的是（）Ａ．用计数点进行测量计算，既方便又可减小误差Ｂ．相邻计数点之间的时间间隔应该是相等的Ｃ．相邻计数点之间的位置间隔应该是相等的Ｄ．计数点是从计时器打出的实际点中选出来的，相邻计数点之间的点痕个数是相等的4．一同学在用打点计时器做“测匀变速直线运动加速度”的实验时，纸带上打出的点不是圆点，而是如下图所示的一些短线，如图所示，这可能是因为（）A．打点计时器错接在直流电源上B．电源电压不稳定C．电源的频率不稳定D．打点针压得过紧5．在“测定匀变速直线运动加速度”的实验中，某同学的操作步骤如下，其中错误或遗漏的步骤有（遗漏可编上序号）G、H…A．拉住纸带，将小车移到靠近打点计时器处先放开纸带，再接通电源B．将打点计时器固定在平板上，并接好电源C．把一条细绳拴在小车上，细绳跨过定滑轮上面吊着适当重的钩码D．取下纸带E．将平板一端抬高，轻推小车，使小车能在平板上做加速运动F．将纸带固定在小车尾部，并穿过打点计时器的限位孔请将以上步骤完善并按合理的顺序填写在横线上。

（2）使用电火花打点计时器时，墨粉纸盘应套在_____上，并要放在两条纸带之间，应把电源插头插在_____电源插座上。

打点计时器练习题

打点计时器练习题 It was last revised on January 2, 20211．在用接在50 Hz 交流电源上的打点计时器测定小车做匀加速直线运动的加速度的实验中，得到如图所示的一条纸带，从比较清晰的点开始起，每5个打印点取一个计数点，分别标上0、1、2、3、4…量得0与1两点间的距离s 1=30 mm ，3与4两点间的距离s 4=48 mm ，则小车在0与1两点间平均速度为__________，小车的加速度为__________.2．在研究匀变速直线运动的实验中，如图所示是一次记录小车运动情况的纸带，图中A 、B 、C 、D 、E 为相邻的计数点，相邻计数点间的时间间隔T ＝ s 。

（1）根据平均速度计算各点瞬时速度，则v D ＝______ m/s ，v C ＝______m/s ，v B ______m/s 。

求出a ＝________。

（2）在如图所示的坐标系中作出小车的v -t 图线（3）将图线延长与纵轴相交，交点的速度是________，此速度的物理意义是________。

3.某次实验用打点计时器交流电的频率为50Hz ，纸带的记录如图所示,图中前几个点模糊,因此从A 点开始每打五个点取一个计数点,其中B 、C 、D 、E 点的对应速度v B =_____m/s, v C =_____m/s, v D =_____m/s, v E =_____m/s,由此推得F 点的速度v F =_____m/s.4．如图所示，某同学在做“研究匀变速直线运动”的实验中，由打点计时器得到表示小车运动过程的一条清晰纸带，纸带上两相邻计数点的时间间隔为T = ，其中x 1第7题图=7.10cm、x2 =7.70cm、x3 = 8.30cm、x4 = 8.90cm、x5 = 9.50cm、x6 =10.10cm，则打A点时瞬时速度的大小为 m/s，小车的加速度的大小是m/s2。

5．某同学在做“测定匀变速直线运动的加速度”实验时打出的纸带如图5所示，每两点之间还有四点没有画出来，图中上面的数字为相邻两点间的距离，打点计时器的电源频率为50Hz。

打点计时器练习题

v ＝ΔxΔ三、实验步骤1．把电火花计时器固定在桌子上，检查墨粉纸盘是否已经正确地套在纸盘轴上，并检查两条查两条白纸白纸带是否已经正确地穿好，墨粉纸盘是否夹在两条纸带之间．带是否已经正确地穿好，墨粉纸盘是否夹在两条纸带之间．2．把计时器上的电源插头插在交流220V 电源插座上．电源插座上．3．接通．接通开关开关，用手水平地拉动两条纸带，纸带上就会打下一系列的点迹．，用手水平地拉动两条纸带，纸带上就会打下一系列的点迹．4．取下纸带，从能够看清的某个点开始，往后数出若干个点，如果数出n 个点，这些点划分出来的间隔数为(n －1)．由此计算出纸带从第一个点到第n 个点的运动时间为0.02(n －1)s. 5．用刻度尺测量出第一个点到第n 个点的距离x ，再利用公式t 计算纸带通过这段位移时的平均速度．把测量和计算的结果填入表中．段位移时的平均速度．把测量和计算的结果填入表中．6．在小纸带上标记连续7个计个计数点数点，分别标上记号A 、B 、C 、D 、E 、F 、G .用刻度尺测量每相邻两个点间的距离，分别记为x 1、x 2、x 3、x 4、x 5、x 6，记录到表中．，记录到表中．四、注意事项1．电源．电源电压电压要符合要求，电磁打点计时器应使用6V 以下交流电源；电火花计时器使用220V 交流电源．交流电源．2．实验前要检查打点的稳定性和清晰程度，必要时要进行调节或更换器材．．实验前要检查打点的稳定性和清晰程度，必要时要进行调节或更换器材． 3．使用打点计时器应先接通电源，待打点计时器稳定时再用手拉纸带．．使用打点计时器应先接通电源，待打点计时器稳定时再用手拉纸带． 4．手拉纸带时，速度应快一些，以防点迹太密集．．手拉纸带时，速度应快一些，以防点迹太密集．5．复写纸不要装反，每打完一条纸带，应调整一下复写纸的位置，以保证打点清晰．不要装反，每打完一条纸带，应调整一下复写纸的位置，以保证打点清晰． 6．打点计时器不能连续工作太长时间，打点之后应立即关闭电源．．打点计时器不能连续工作太长时间，打点之后应立即关闭电源．3．由打点计时器打出的纸带可以直接得到（可直接测量得到，而不需经过计算）的．由打点计时器打出的纸带可以直接得到（可直接测量得到，而不需经过计算）的物理量物理量是（是（））A 、时间间隔、时间间隔B B B、位移、位移、位移C C C、加速度、加速度、加速度D D D、平均速度、平均速度 5．在使用打点计时器时（．在使用打点计时器时（））A 、应先接通电源，再使纸带运动B 、应先使、应先使用纸用纸带运动，再接通电源C 、在使纸带运动的同时接通电源D 、先使纸带运动或先接通电源都可以 6．下面是四位同学在测定匀速运动的下面是四位同学在测定匀速运动的小车小车的速度时分别打出的四条纸带，纸带上的点迹比较理想的是（较理想的是（））8．在“探究小车速度随时间变化的规律”的实验中，用打点计时器在纸带上打点以记录小车的运动情况．在这一实验中，某同学操作以下实验步骤，其中错误或遗漏的步骤有：(1)________________________________；11 (2)________________________________．A ．拉住纸带，将小车靠近打点计时器，放开纸带，再接通．拉住纸带，将小车靠近打点计时器，放开纸带，再接通电源电源．B ．将打点计时器固定在平板上，并接好．将打点计时器固定在平板上，并接好电路电路．C ．把一条绳拴在小车上，细绳跨过定．把一条绳拴在小车上，细绳跨过定滑轮滑轮，下面吊着适当重的钩码．，下面吊着适当重的钩码．D ．取下纸带．．取下纸带．E ．将纸带固定在小车尾部，并穿过打点计时器的限位孔．．将纸带固定在小车尾部，并穿过打点计时器的限位孔．将以上步骤完善后按合理的顺序填写在下面横线上．将以上步骤完善后按合理的顺序填写在下面横线上．________________________________________________________________________ 4．(2011·广东卷，34(1))图1－4－8是“研究匀变速是“研究匀变速直线直线运动”实验中获得的一条纸带，O 、A 、B 、C 、D 和E 为纸带上六个计为纸带上六个计数点数点，加速度大小用a 表示．表示．图1－4－8 ①OD 间的距离为________cm. ②图1－4－9是根据实验数据绘出的s －t 2图线(s 为各计数点至同一起点的距离)，斜率表示________，其大小为________m/s 2(保留三位保留三位有效数字有效数字)．图1－4－9 6．(2012·东莞模拟)在“研究匀变速直线运动”的实验中，某同学得到一条用打点计时器打下的纸带，并在其上取了O 、A 、B 、C 、D 、E 、F 共7个计数点(图中每相邻两个记数点间还有四个打点计时器打下的点未画出)，如图1－4－11所示．打点计时器接的是50Hz 的低压的低压交流电交流电源．他将一把毫米刻度尺放在纸带上，其零刻度和记数点O 对齐，从刻度尺上直接读取数据记录在表中．上直接读取数据记录在表中．图1－4－各点速度 v A v B v C v D v E 数据/(×10－2m/s)7.7012.016.220.4表中E 点的速度应该为________m/s. 线段 OA OB OC OD OE OF 数据/cm0.541.532.924.767.009.40 ①由以上数据可计算出①由以上数据可计算出打点计时器打点计时器在打A ，B ，C ，D ，E 各点时各点时物体的速度物体的速度，如下表所示. ②试根据②试根据表格表格中数据和你求得的E 点速度在右上方所给的坐标中，作出v －t 图象，如图1－4－12.从图象中求得物体的加速度a ＝________m/s 2(取两位取两位有效数字有效数字) 图1－4－12 3．(2010·广东广东理综理综，34(1))如图1－4－7是某同学在做匀变速是某同学在做匀变速直线直线运动实验中获得的一条纸带．条纸带．图1－4－7 (1)已知打点计时器已知打点计时器电源电源频率为50Hz ，则纸带上打相邻，则纸带上打相邻两点两点的时间间隔为________． (2)A 、B 、C 、D 是纸带上四个计是纸带上四个计数点数点，每两个相邻计数点间有四个点没有画出．从图中读出A 、B 两点间距x ＝________；C 点对应的速度是________(计算结果保留三位有效数字)．(1)0.02s (2)0.66～0.70cm 0.100m/s 。

打点计时器试卷习题精选附答案(出试卷可选用)

打点计时器练习1、打点计时器电源频率为50Hz，打下的纸带如图，在纸带上按时间顺序取0、1、2、3、4、5、6共七个计数点，相邻的两点间均有四个点未画出，相邻计数点间的距离分别是S1=1。

12cm、S2=1。

62cm、 S3=2.14cm、 S4=2。

65cm 、S5=3.13cm 、S6 =3。

60cm，打下计数点“5"时小车的瞬时速度V5=________m/s，小车的加速度a=________m/。

（保留2位有效数字)（V5=0。

34m/s,a=0。

50 m/）2、如图所示．纸带上有六个计数点，相邻两计数点之间还有四个点没有画出，所用交流电的频率为50 Hz，相邻计数点之间的距离已标在图中，单位厘米．（保留2位有效数字) （1）计算0～6点之间的平均速度；（0.68 m/s）（2）打点计时器打第4个点时小车的瞬时速度多少？（0.83 m/s）（3）小车的加速度是多少？（1。

6 m/）(4)若电源频率低于50 Hz时，仍按50 Hz的时间间隔打一个点计算，则测出的速度数值将比物体的真实值是偏大还是偏小？（偏大）3、在纸带上确定出A、B、C、D、E、F、G 共7 个计数点.其相邻点间的距离如图所示,每两个相邻的计数点之间还有4 个打印点未画出。

记AB=x1，BC=x2,CD=x3,DE=x4，EF=x5,FG=x6。

求小车的加速度以及打下F点时小车的速度。

（0。

801 m/ 0。

721 m/s)4、在“探究小车速度随时间变化的规律”的实验中,用打点计时器在纸带上打点以记录小车的运动情况．在这一实验中，某同学操作以下实验步骤,其中错误或遗漏的步骤有：（1）____________________________;（2)_____________________________．A．拉住纸带，将小车靠近打点计时器，放开纸带，再接通电源．B．将打点计时器固定在平板上，并接好电路．C．把一条绳拴在小车上,细绳跨过定滑轮，下面吊着适当重的钩码．D．取下纸带．E．将纸带固定在小车尾部，并穿过打点计时器的限位孔．将以上步骤完善后按合理的顺序填写在横线上_____________．答案(1)A中应先接通电源再释放纸带（2）D中取下纸带前应先断开电源(3）：BECAD5、图示纸带是由斜面下滑的小车通过打点计时器拉出来的，打点的时间间隔是0。
