预制直埋保温管道规格表
热力管网工程工艺管道安装设计规格
热力管网工程工艺管道安装设计规格（一）钢管铺设1、名称：直埋式预制保温管2、规格：φ920X12/φ1055X14；φ630X8/φ760X11；φ325X7/φ420X73、材质：Q235B4、连接方式：氩电联焊焊接.无损检测：100%X射线5、试验、清洗和试运行（二）低压碳钢管1、名称：输送流体用无缝钢管2、规格、型号：φ133×5；φ89*43、材质：钢204、连接方式：手工全氩焊焊接.无损检测：100%X射线5、管道保温及外护：除锈、刷油、防腐、绝热及保护层设计要求:刷环氧富锌底漆，50厚玻璃棉管壳，0.5厚镀锌铁皮保护层6、试验、清洗和试运行（三）钢管件安装1、名称：预制直埋保温弯管热压弯管2、规格、型号：DN900 35°R=5DN；DN900 29°R=5DN；DN900 6°R=2.5DN；DN600 90° R=4DN；DN600 85° R=2.5DN； DN300 90° R=4DN；DN300 90°R=2.5DN3、连接方式：氩电联焊焊接.无损检测：100%X射线（四）低压碳钢管件1、名称：热压弯头2、规格、型号：DN125 90° R=1.5DN；DN80 90° R=1.5DN；DN50 90°R=1.5DN3、连接方式：手工全氩焊焊接.无损检测：100%X射线4、管道保温及外护：除锈、刷油、防腐、绝热及保护层设计要求:刷环氧富锌底漆，50厚玻璃棉管壳，0.5厚镀锌铁皮保护层5、试验、清洗和试运行1、名称：预制直埋保温三通跨越三通2、规格、型号：DN900X900X6003、连接方式：氩电联焊焊接.无损检测：100%X射线（六）钢管件安装1、名称：预制直埋保温三通跨越三通2、规格、型号：DN900X900X3003、连接方式：氩电联焊焊接.无损检测：100%X射线（七）阀门安装1、名称：焊接球阀2、规格、型号：Q367H-25C DN600（八）阀门安装1、名称：焊接球阀2、规格、型号：Q367H-25C DN300（九）阀门安装1、名称：磁性锁闭自力式定量压差平衡阀2、规格、型号：DN300（十）阀门安装1、名称：焊接球阀2、规格、型号：Q61H-25C DN125（十一）阀门安装1、名称：焊接球阀2、规格、型号：Q61H-25C DN80（十二）阀门安装1、名称：焊接球阀2、规格、型号：Q61H-25C DN50（十三）补偿器安装1、名称：预制直埋双密封轴向外压波纹补偿器2、规格、型号：DN900 △L=280mm K≤445 N/mm 正向 A≤8840 cm²1、名称：预制直埋双密封轴向外压波纹补偿器2、规格、型号：DN900 △L=280mm K≤445 N/mm A≤8840 cm²反向（十五）钢管件安装1、名称：直埋热水固定节2、规格型号DN9003、材质：碳钢4、连接方式：氩电联焊（十六）管切口1、管道材料名称:聚氨酯预制直埋保温管（120℃ PN16）2、管材规格：Q235B螺旋缝焊钢φ922×12（φ1055×14）3、敷设方式：直埋（十七）钢管切口1、管道材料名称:聚氨酯预制直埋保温管（120℃ PN16）2、管材规格：Q235B螺旋缝焊钢φ630×8（φ760×11）3、敷设方式：直埋（十八）钢管件拆除1、管件类型:椭圆形封头（120℃ PN25）2、材质及规格:Q235B EHB920×123、压力等级：2.5MPa二、鸿基路（长青路-长宁路）管网工程—土建（一）挖沟槽土方（机械）1、挖土深度:4m以内，局部超4m2、土壤类别：综合土（二）挖沟槽土方（人工）1、挖土深度:4m以内，局部超4m2、土壤类别：综合土（三）填方（含井室）1、填方材料品种:综合素土2、密实度要求:夯实满足设计及规范要求，压实系数不小于0.903、部位:管顶砂垫层以上4、填方材料品种:管道四周中粗砂、满足设计要求填充5、填方材料品种:0.3m管沟底3：7灰土垫层（四）拆除路面1、拆除现状混凝土路面厚度24cm2、现状垫层二灰稳定碎石 20cm 水泥稳定碎石 20cm（五）水泥混凝土路面1、恢复混凝土路面厚度24cm2、恢复垫层二灰稳定碎石 20cm 水泥稳定碎石 20cm（六）拆除路面1、拆除现状沥青路面厚度10cm2、现状垫层水泥稳定碎石20cm 二灰稳定碎石 20cm（七）沥青混凝土1、恢复沥青路面中粒6cm 细粒4cm2、恢复垫层水泥稳定碎石20cm 二灰稳定碎石 20cm（八）混凝土检查井•1、井深、尺寸:5100*4010*4100 带副井2、混凝土强度等级、石料最大粒径:C30防水混凝土防水砼抗渗等级P63、垫层厚度、材料品种、强度:混凝土垫层 1004、具体做法（1）开挖、3：7灰土垫层、回填、垫层铺筑（2）钢筋制作安装（3）刚性防水套管制作、安装、油麻石棉封口（4）模板拆装、混凝土浇筑（5）养生、试验（6）爬梯制作、安装（7）盖板、过梁制作、安装（8）井盖及井座安装（井盖材质及规格：防沉降式球墨铸铁圆形井盖承重40t）（9）Φ700尼龙6挂点防坠网（配套带钩膨胀螺栓）（九）混凝土检查井•1、井深、尺寸:3900*3270*4100 带副井2、混凝土强度等级、石料最大粒径:C30防水混凝土防水砼抗渗等级P63、垫层厚度、材料品种、强度:混凝土垫层 100（十）混凝土检查井•1、井深、尺寸:2080*2080*14502、混凝土强度等级、石料最大粒径:C303、墙体厚度、材料品种、强度:烧结非粘土砖强度等级MU15 水泥砂浆强度等级M7.5（十一）预制钢筋混凝土固定支架•1、规格：3000mm*3800mm*3500mm2、混凝土强度等级、石料最大粒径:C30 垫层素砼C15（十二）混凝土路面植筋1、材质：φ14钢筋2、长度700mm间距600mm，植入350mm。
预制直埋保温管规格表

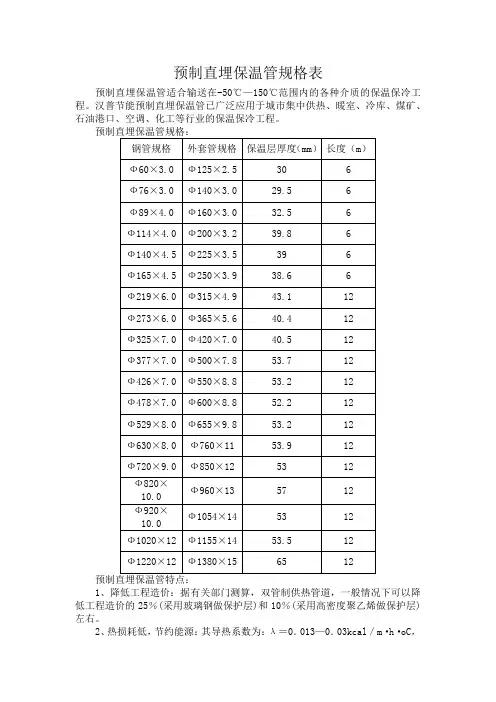

预制直埋保温管规格表预制直埋保温管适合输送在-50℃—150℃范围内的各种介质的保温保冷工程。
汉普节能预制直埋保温管已广泛应用于城市集中供热、暖室、冷库、煤矿、石油港口、空调、化工等行业的保温保冷工程。
1、降低工程造价：据有关部门测算，双管制供热管道，一般情况下可以降低工程造价的25％(采用玻璃钢做保护层)和10％(采用高密度聚乙烯做保护层)左右。
2、热损耗低，节约能源：其导热系数为：λ＝0．013—0．03kcal／m·h·oC，比其他过去常用的管道保温材料低得多，保温效果提高4~9倍。
再有其吸水率很低，约为0．2kg／m2。
吸水率低的原因是由于聚氨酯泡沫的闭孔率高达92％左右。
低导热系数和低吸水率，加上保温层和外面防水性能好的高密度聚乙烯或玻璃钢保护壳，改变了传统地沟敷设供热管道“穿湿棉袄”的状况，大大减少了供热管道的整体热损耗，热网热损失为2％，小于国际10％的标准要求。
3、防腐，绝缘性能好，使用寿命长：由于聚氨酯硬质泡沫保温层紧密地粘结在钢管外皮，隔绝了空气和水的渗入，能起到良好的防腐作用。
同时它的发泡孔都是闭合的，吸水性很小。
高密度聚乙烯外壳、玻璃钢外壳均具有良好的防腐、绝缘和机械性能。
因此，工作钢管外皮很难受到外界空气和水的侵蚀。
只要管道内部水质处理好，据国外资料介绍，使用寿命可达50年以上，比传统的地沟敷设、架空敷设使用寿命高3~4倍。
4、占地少，施工快，有利环境保护：直埋供热管道不需要砌筑庞大的地沟，只需将保温管埋人地下，因此大大减少了工程占地，减少土方开挖量约50％以上，减少土建砌筑和混凝土量90％。
同时，保温管加工和现场挖沟平行进行，只需现场接头，可以缩短工期约50％以上。
5、安全：设有渗漏报警线，一旦管道某处发生渗漏，通过报警线的传导，便可在专用检测仪表上显示出保温管道渗水、漏水的准确位置及渗漏程度的大小，以便通知检渗人员迅速处理漏水的管段，保证供热管网的安全运行。
保温管11
高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋式保温管“高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋式保温管”广泛应用于城市集中供热、供冷领域。
可用于输送长期运行温度不高于130℃的热水、热油、冷水等介质。
具有保温效果好，占地面积小，工程造价低，使用寿命长，安装方便的特点。
直埋式保温管由输送介质的工作钢管（芯管），聚氨酯保温层以及聚乙烯外护管紧密结合而成。
工作钢管采用符合国家标准或石油部标准的无缝钢管钢管、螺旋缝钢管、直缝钢管；聚乙烯外护管采用高密度聚乙烯树脂制成，具有很高的机械强度和优良的耐腐蚀性能；聚氨酯保温层材料为芯部密度不低于60kg/m3的聚氨酯泡沫，泡沫完全填充工作钢管与聚乙烯外护管之间的间隙，并与工作钢管和外护管之间粘接牢固，保证工作钢管、聚乙烯外护管及聚氨酯保温层三者形成一个牢固的整体。
由输送介质的，工作钢管、泡沫保温层、聚乙烯塑料外护管，通过设备依次向外结合而成第一层：工作钢管层根据设计和客户的要求一般选用无缝管(GB8163-87)螺旋焊管（GB9711-88;SY/T5038-92)和直缝焊管（GB3092-93)。
钢管表面经过先进的抛丸除锈工艺处理后，钢管除锈等级可达GB8923-1988标准中的Sa2级，表面粗糙度可达GB6060.5-88标准中R=12.5微米。
第二层：聚氨酯保温层用高压发泡机在钢管于外护层之间形成的空腔中一次性注入硬质聚氨酯泡沫塑料原液而成。
即俗称的“管中管发泡工艺”。
其作用一是防水，二是保温，三是支撑热网自重。
当输送介质温度为：-50℃—120℃时，选用硬质聚氨基脲酸酯泡沫塑料做保温层。
第三层：高密度聚乙烯保护层预制成一定壁厚的黑色（黄色）塑料管材，其作用一是保护聚氨酯保温层免遭机械硬物破坏，二是防腐防水。
参数规格：外径mm 238 壁厚mm 3.5 重量Kg 2.475 允许偏差mm ±0.28 对应钢管外径mm 159 对应保温层厚度mm 37 对应套袖mm 245特点：1 、降低工程造价。
预制直埋保温管技术要求
预制直埋保温管技术要求3.1保温管（1）管道工作钢管管径DN≤250mm，采用无缝钢管，材质为20#钢，执行标准为GB8163-2008；（2）工作钢管公称直径DN＞250mm，采用螺旋焊接钢管，材质为Q235-B，执行标准为GB/T9711.1-2011。
螺旋焊接钢管必须采用卷板。
钢管壁厚不允许负偏差。
(2)聚乙烯外护管发泡前后外径增大率不大于2%。
(3)预期寿命保温管应能在135℃下连续工作至少30年，并提供相应老化试验报告，聚氨酯保温层要能耐150℃的瞬时峰值而无碳化和变形，并提供国家认可的检测部门出具的预制型式检测报告。
保温管道应具有抗蠕变性能，在30年的使用寿命内，任一点的蠕变变形量不能超过20mm。
(4)剪切强度保温管最小轴向剪切强度满足下表要求。
(5)保温管任一位置外护管轴线与钢管轴线间的距离小于5mm。
(6)管端保温管两端头留出200mm裸露的非保温区。
螺旋钢管除锈符合《涂装前钢材表面锈蚀等级和除锈等级》合格后，在保温前管端50-1000mm范围内刷无机富锌底漆三遍，漆面厚度不小于0.3mm，管端50mm内作为预留焊接带。
(7)钢管的检查及处理a.钢管在保温前应根据《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》（GB/T9711.1-2011 ）要求，对钢管进行尺寸和外观复检。
b.钢管被保温之前，应使其表面符合ISO8501-1中锈度等级A，不带绣斑。
钢管外表面除锈采用抛丸处理，除锈等级应符合GB/T8923.1中Sa2 1/2规定。
3.2钢管螺旋焊缝钢管的质量符合《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》GB9711.1最新标准的规定，钢材采用Q-235B，应符合《碳素钢结构》GB700 Q235-B级钢的要求，螺旋焊管选用板材为不低于济钢、鞍钢、宝钢等同类品牌产品，并提供所选用板材证明资料。
所采购螺旋焊管的生产厂家必须具备《特种设备生产制造许可证A2级》资质。
预制直埋保温管件
要求进行 浸入水中或涂上肥皂水时焊缝处不应见到气泡
焊工资格 施焊焊工应持有相应的符合
要求的有效资格证书
表面条件
钢件发泡之前的表面条件应符合
中
有关锈蚀等级的要求
外购钢件表面应有必要的产品标识 以满足可追溯性要求
外护管
外护管的使用条件 性能和规格应满足
中 的要求
发泡之前 外护管的最小壁厚应符合
中表 的要求 但不应小于
外护管
外护管应按
中 的要求进行检验
保温层
聚氨酯硬质泡沫塑料保温层按
中 的要求进行检验
保温管件
中心线偏差和角度偏差
中心线偏差和角度偏差应选偏差最大的值进行测量记录 中心线偏差计算见公式
中心线偏差
式中 和 分别是同一截面的同一直径方向上的泡沫厚度的最大值和最小值
角度偏差的测量宜在工件垂直地面静止情况下 用足够精度的数显角度水平尺沿钢管或塑料管轴
保温层泡沫密度
所用热收缩带的剥离强度不应小于
热收缩带通过正确的火焰加热后 应能将管道外壳
和接头套袖搭接处严密柔性连接
现场外观要求 热收缩带收缩后边缘应有均匀的热熔胶溢出 不应出现过烧 鼓包 翘边或局部
漏烤等现象 封端盖片及发泡孔盖片应胶结严密
电熔焊式卷筒接头 对于电熔焊式卷筒接头 现场工艺宜先焊接后发泡 必须采用专用可控温
中的
中相应主管道钢管规格的要
求 直径和壁厚尺寸公差都应分别符合
或
中的相关要求
弯头与弯管
外观要求 弯头与弯管表面应光滑 如有结疤 划痕 重皮等缺陷时应进行修磨 修磨处应圆滑
过渡 并进行着色或磁粉探伤 修磨后的壁厚应符合
的规定
弯曲部分不应有褶皱 可以有波浪型起伏 但起伏的凹点与凸点的最大高度不应超过弯管公称壁厚

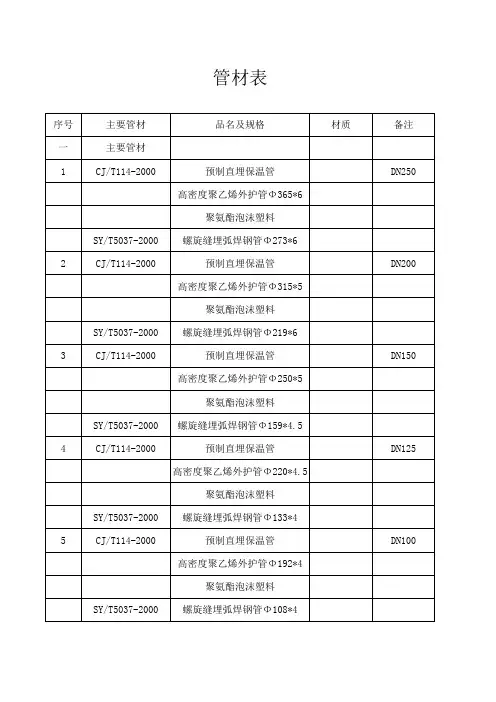

聚氨酯硬质泡沫保温管标准厚度
预制直埋保温管
高密度聚乙烯外护管Φ110*2.5
聚氨酯泡沫塑料
SY/T5037-2000 螺旋缝埋弧焊钢管Φ45*3.5
10
CJ/T114-2000
预制直埋保温管
高密度聚乙烯外护管Φ110*2.5
聚氨酯泡沫塑料
SY/T5037-2000
螺旋缝埋弧焊钢管Φ38*3
DN80 DN65 DN50 DN40 DN32
管Байду номын сангаас表
序号 一 1
2
3
4
5
主要管材
品名及规格
主要管材
CJ/T114-2000
预制直埋保温管
高密度聚乙烯外护管Φ365*6
聚氨酯泡沫塑料
SY/T5037-2000 螺旋缝埋弧焊钢管Φ273*6
CJ/T114-2000
预制直埋保温管
高密度聚乙烯外护管Φ315*5
聚氨酯泡沫塑料
SY/T5037-2000 螺旋缝埋弧焊钢管Φ219*6
CJ/T114-2000
预制直埋保温管
高密度聚乙烯外护管Φ250*5
聚氨酯泡沫塑料
SY/T5037-2000 螺旋缝埋弧焊钢管Φ159*4.5
CJ/T114-2000
预制直埋保温管
高密度聚乙烯外护管Φ220*4.5
聚氨酯泡沫塑料
SY/T5037-2000 螺旋缝埋弧焊钢管Φ133*4
CJ/T114-2000
预制直埋保温管
高密度聚乙烯外护管Φ192*4
聚氨酯泡沫塑料
SY/T5037-2000 螺旋缝埋弧焊钢管Φ108*4
材质
备注 DN250 DN200 DN150 DN125 DN100
6
CJ/T114-2000
聚氨酯直埋保温管产品参数
规格型号
公称直径 （DN）
钢管 外径×壁
厚
外护管 外径×壁
厚
保温层 厚度 mm
Hale Waihona Puke 公称直径 （DN）钢管 外径×壁
厚
外护管 外径×壁
厚
保温层 厚度 mm
20
27×3.0 95×2.5
31.5
150
159×4.5 238×3.0
36.5
25
32×3.0 100×2.5
31.5
200
219×6.0 310×4.9
聚氨酯直埋保温管安装
沟槽开挖和回填应按《给水管道工程施工技术操作规程》及设计要求进行。 直埋管道的地沟尺寸应符合下图所示要求：
1 、当地沟底部上层的承载力≤ 60KPa 时，地沟底部应加垫素混凝土层。 2 、 C15 素混凝土层底部土层应先夯实后，再浇混凝土，混凝土层表面应光滑平整。当底部土层为 湿陷性土质时，应换上(深 1.0m 左右)并夯实。 3 、地沟内接头处的地沟宽度和深度应比非接头处增加 250 ～ 300mm 。 4 、设有波纹补偿器的位置，波纹补偿器底部的土层标高应根据补偿器的实际到货尺寸确定。 5 、沟底上层沿管线的坡度应保证同管道的坡度一致。 6 、直埋管道周围 100mm 用细砂境实。砂粒直径应不大于 8mm ，砂层中不可合有粘土、砖、石、
铁件等杂物。 7、 当管道理设在炉渣、杂物等腐蚀性较强的土层地段时，回填土应换以腐蚀性较小的土壤，并分层
夯实。 8 、沟槽必须做好排水工作，可采用排水沟，集水池用水泵排除。 管道的安装 管道的安装必须在管沟开挖和沟底土层处理合格后进行。安装时注意以下要求； 1、管道下沟前需对其处表面的防腐层进行认真检查，发现防腐层有损坏的，应及时进行处理。 2、管道对接时，应保证管道设计轴线及坡度。 3、预制保温管可单根吊入沟内安装，也可 2 根或多根组织焊完后吊装。当组焊管段较长时，宜用两
(完整word版)预制直埋保温管PE-RT II型管
PE—RT II型预制直埋保温管，高密度聚乙烯外护管聚氨酯发泡预制直埋保温复合塑料（简称PE-RT II保温复合管塑料管），由高密度聚乙烯外护管、聚氨酯泡沫塑料保温层和工作管紧密结合而成。
（如左图)a、外护管：PE-RT II型预制直埋管外层采用HDPE高密度聚乙烯管；b、保温层：采用硬质聚氨酯泡沫塑料。
保温层材料为密度60kg／m3至80kg／m3的硬质聚氨酯泡沫，充分添满PE—RT II型管与套管之间的间隙，并具有一定的粘接强度，使耐热聚乙烯（PE-RTII）管材、外套管及保温层三者之间形成一个牢固的整体.聚氨酯直埋保温管泡沫具有良好的机械性能和绝热性能，通常情况下可耐温120℃通过改性或与其它隔热材料组合可耐温180℃。
c、工作管：PE-RT II型预制直埋保温管采用耐热聚乙烯（PE—RT II)管.PE—RT II型预制直埋保温管又称“PE-RT II保温复合塑料管”，是由高密度聚乙烯外保护层、聚氨酯硬质泡沫塑管和耐热聚乙烯（PE—RT II）管材组成。
PE—RT II预制直埋保温管具有优良的性能被用于城镇集中供热二次管网管道系统，其外保护层、保温层、工作管三部分，外保护层材料为高密度聚乙烯；保温层采用硬质聚氨酯泡沫塑料;PE—RT II工作管采用II型耐热聚乙烯（PE—RT II）专用管道原料耐低、高温达-40至110°C，PE-RT II工作管能长期输送95°以下热水且具有耐腐蚀、使用寿命长达50年、保温效果好,分子连接安全客户、施工方便等特点.自2011年起在我国北方的天津、山东、河南、吉林、河北、内蒙古等几十个城市小区热力管网改造工程、新建工程的试用，试点案例非常成功的，符合国家“十。
三五”规划“新材料、新能源”现已广泛被推广，于2015年11月23日发布了CJ/T480-2015《PE-RT II预制直埋保温管》标准。
PE-RT国标制定时参考了ISO的《冷热水用耐热聚乙烯（PE—RT）管道系统》等国际标准和奥地利国家标准的相关部分,并考虑了国内的生产实际情况和技术能力，因此具有一定的先进性.新标准的实施，对于行业的质量要求和健康发展有积极作用。
