基于特征分类的辨认
总结词
通过提取图像中的特征，利用分类器对特征 进行分类，从而辨认图像的类别。
详细描写
基于特征分类的图像辨认方法是一种常用的 图像辨认方法。它通过提取图像中的特征， 如边缘、角点、纹理等，利用分类器如支持 向量机、神经网络等对特征进行分类，从而 辨认图像的类别。这种方法能够有效地提取 图像中的本质特征，并具有较强的鲁棒性，
纹理特征提取
灰度共生矩阵
通过分析图像中像素灰度值的空间依赖关系，形成共生矩阵，并从中提取出统 计特征，如对照度、能量和相关性等。该方法适用于描写图像的粗糙程度和方 向性。
小波变换
将图像分解成不同频率和方向的小波分量，通过分析小波系数的统计特性来提 取纹理特征。该方法能够有效地表示图像的细节信息和全局结构。
但特征提取和分类器的设计是关键。
基于深度学习的辨认
总结词
利用深度学习算法自动提取图像特征， 并进行分类辨认。
VS
详细描写
基于深度学习的图像辨认方法是目前研究 的热点。它利用深度学习算法如卷积神经 网络（CNN）等自动提取图像的特征， 并进行分类辨认。这种方法能够有效地从 原始图像中提取复杂的特征，并具有较高 的辨认准确率。但需要大量的标注数据进 行训练，且计算复杂度较高。
04
CATALOGUE
特征提取
颜色特征提取
颜色直方图
通过统计图像中不同颜色像素的数量 ，形成颜色直方图作为图像的颜色特 征。该方法简单、有效，适用于不同 光照和视角变化的场景。
颜色矩
利用图像颜色的散布信息，通过计算 一阶矩（均值）、二阶矩（方差）和 三阶矩（偏度）来表示颜色特征。该 方法对颜色突变和噪声不敏锐。
图像辨认
基于模板匹配的辨认
数字图像处理课件ppt
06 数字图像处理的应用案例
人脸识别系统
总结词
人脸识别系统是数字图像处理技术的重要应 用之一，它利用计算机视觉和图像处理技术 识别人的面部特征，实现身份认证和安全监 控等功能。
详细描述
人脸识别系统通过采集输入的人脸图像，提 取出面部的各种特征，如眼睛、鼻子、嘴巴 等部位的形状、大小、位置等信息，并与预 先存储的人脸特征进行比对，从而判断出人 的身份。该系统广泛应用于门禁系统、安全
分类器设计
总结词
分类器设计是图像识别技术的核心，它通过训练分类器，使其能够根据提取的特征对图 像进行分类和识别。
详细描述
分类器设计通常采用机器学习算法，如支持向量机、神经网络和决策树等。这些算法通 过训练数据集进行学习，并生成分类器模型，用于对新的未知图像进行分类和识别。
模式识别
总结词
模式识别是图像识别技术的最终目标，它通 过分类器对提取的特征进行分类和识别，实 现对图像的智能理解和处理。
源调查和环境监测。
计算机视觉
为机器人和自动化系统提供视 觉感知能力，用于工业自动化
、自主导航等。
数字图像处理的基本流程
特征提取
从图像中提取感兴趣的区域、 边缘、纹理等特征，为后续分 类或识别提供依据。
图像表示与压缩
将图像转换为易于处理和分析 的表示形式，同时进行数据压 缩，减少存储和传输成本。
预处理
详细描述
模式识别在许多领域都有广泛应用，如人脸 识别、物体识别、车牌识别等。通过模式识 别技术，可以实现自动化监控、智能安防、 智能驾驶等应用。随着深度学习技术的发展 ，模式识别的准确率和鲁棒性得到了显著提 高。
05 数字图像处理中的常用算 法
傅里叶变换算法
傅里叶变换
数字图像处理ppt课件
between 64 to 128 (using function
imagesc).
>>clims=[64,128]
>>imagesc(a,clims)
f. Make a movie from a 4-D image (load mri, make the movie by immovie, then show movie by function movie).
二、实验内容：
使用Photoshop观察数字图像增强的效果； 练习和掌握图像增强的Matlab编程。。 熟悉下列模块函数
Image enhancement. histeq - Read image file. imadust - Adust imae intensity values or colormap.
imshow - Display image.
subimage - Display multiple images in single figure.
truesize - Adjust display size of image.
warp - Display image as texture-mapped surface.
processing.
f. Compare the qualities of two images and
makes a discussion about them.
g. Add noises, such as gaussian, salt&pepper,
speckle noise into the image respectively.
10)选图像Blood、噪声类型Salt & Pepper、滤波器类型Median、邻域3x3，比较原始图像、
数字图像处理课件全册完整课件
2.1.2 数字化原理
• 二维采样定理：采样频率大于图像信号最高频率的2
例倍：f (x, y) 2 cos 2π(3x 4 y), x y 0.2
F (u, v) 2 cos 2π(3x 4 y)e j2π(xuyv)dxdy (u 3, v 4) (u 3, v 4)
1.4.1 数字图像处理的主要应用 1.4.2 数字图像处理的发展趋势
1.4 数字图像处理的主要应用与趋势
1.4.1 数字图像处理的主要应用
遥感图像应用：资源调查、灾害监测、农林业规划、城 市
规划、环境保护等 医学图像应用:计算机断层摄影计算成像CT技术、X射 线、
染色体分析等 工业和实验图像应用:无损探伤、自动检查和识别、智 能机 器人等
• 数字图像
由连续的模拟图像采样和量化而得。组成数字图像的基 本单位是像素，所以数字图像是像素的集合。
• 像素为元素的矩阵，像素的值代表图像在该位置的亮度，称为图像的灰度值。 • 数字图像像素具有整数坐标和整数灰度值。
1.1.1 图像的基本概念
• 图像是一种语言 • 表达方法直观 • 表现力强
• 图像信息是人类信息获取和交流的主要方式 • 视、听、触、嗅、味等
1.3.2 计算机图形学
图像处理
计算机 图形学
图像 描述
图像识别 图像理解
1.3.3 计算机视觉
计算机视觉 研究对象： 图像或图像序列
图像处理 图像
研究内容： 视觉感知、 分割、
图像理解
图像处理、图像 图像分析
过程：
由图像特征感知、 由原始图像处理出 识别和理解三维场景 分析结果
1.4 数字图像处理的主要应用与趋势
2.1.2 数字化原理

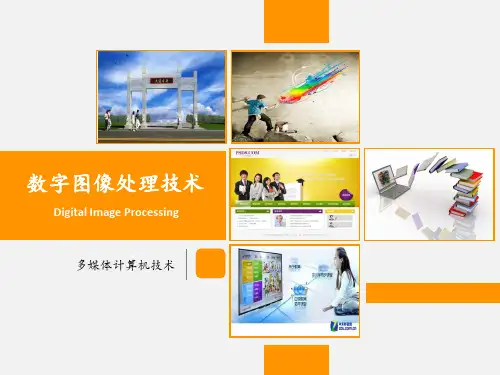

数字图像处理技术PPT课件.ppt
数字图像处理技术概述
数字图像处理又称为计算机图像处理，它是指将图像信 号转换成数字信号并利用计算机对其进行处理的过程。
这一过程包括对图像进行增强、除噪、分割、复原、编 码、压缩、提取特征等内容，图像处理技术的产生离不开计 算机的发展、数学的发展以及各个行业的应用需求的增长。 20世纪60年代，图像处理的技术开始得到较为科学的应用， 人们用这种技术进行输出图像的理想化处理。
第一章 图像处理技术概述
4
数字图像处理技术概述 数字图像处理技术特点
1.更好的再现性
数字图像处理与传统的模拟图 像处理相比，不会因为图像处理过 程中的存储、复制或传输等环节引 起图像质量的改变。
3.适用面宽
可以从各个途；径获得数据源， 从显微镜到天文望远镜的图像都可 以进行数字处理。
2.占用的频带更宽
这一点是相对于语言信息而 言的，图像信息比语言信息所占 频带要大好几个数量级，因此图 像信息在实现操作的过程中难度 更大。
4.具有较高的灵活性
只要可以用数学公式和数理 逻辑表达的内容；，几乎都可以用 电子图像来进行表现处理。
第一章 图像处理技术概述
5
过渡页
TRANSITION PAGE
01 图像处理技术概述 0022 图图像像处处理理技技术术发发展展现现状状 03 图像处理技术的利用
之后பைடு நூலகம்年
数字图像处理技术朝着更高深的方向发展，人们开始通过计算 机构建出数字化的人类视觉系统，这项技术被称为图像理解或 计算机视觉。
第二章 图像处理技术发展现状
7
2.2 我国数字图像处理技术的发展
我国在建国之初就展开了计算机技术的研究，而改革开 放以来，我国在计算机数字图像处理技术上的发展进步也是 非常大的，甚至在某些理论研究方面已赶上了世界先进水平。
《数字图像处》课件
06
数字图像处理展望与未来 发展
人工智能与深度学习在数字图像处理中的应用
深度学习在图像识别和分类中的应用
利用深度学习算法，如卷积神经网络（CNN），对图像进行自动识别和分类，提高图 像处理的准确性和效率。
生成对抗网络（GAN）在图像生成和修复中的应用
通过GAN技术，可以实现高分辨率图像的生成、图像修复和超分辨率等任务，为图像 处理提供更多可能性。
Canny算子
Canny算子是一种多阶段的边 缘检测算法，它通过非极大值 抑制和双阈值检测来准确地检 测边缘。
轮廓提取
轮廓提取是从边缘检测结果中 提取出连续的边缘像素点，形
成完整的轮廓。
图像分割与分类
图像分割
图像分割是将图像划分为多个区域或对 象的过程，以便于后续的处理和分析。
区域分割
区域分割是一种基于像素邻域的分割 方法，它将像素划分为具有相似性质
的区域。
阈值分割
阈值分割是一种简单而有效的图像分 割方法，它通过设置一个或多个阈值 将像素划分为不同的类别。
分类器
分类器是一种将图像分割为不同类别 的算法或模型，常见的分类器有支持 向量机、神经网络等。
04
数字图像处理高级技术
图像增强技术
直方图均衡化
通过拉伸图像的灰度直方图，增强图像的对 比度，使暗部细节更清晰可见。
图像滤波与平滑
图像滤波
通过滤波器对图像进行平滑处理，减少噪声和细节，提高图像质量。
平滑滤波器
常用的平滑滤波器有均值滤波器、高斯滤波器等，它们通过将像素邻 域的灰度值进行加权平均来达到平滑效果。
中值滤波器
中值滤波器是一种非线性滤波器，它将像素邻域内的所有像素值按大 小排序，并将中值作为输出，能够有效地去除椒盐噪声。
数字图像处理入门ppt课件
• 关于matlab
– 如何构建一个矩阵？如何取得矩阵中具体一个 元素的值，如何修改一个（块）元素的值？
– 写一个循环程序，遍历整个矩阵，把每个像素 的值做一个变换，如y = 3x+1
– 矩阵的基本运算：加，减，乘，点乘 – 求一个图像的负片，用两种方法（一种是循环
遍历，一种是矩阵运算）实现。
六、图像的基本运算
•减
– C(x,y) = A(x,y) - B(x,y)
• 应用举例
– 显示两幅图像的差异，检测同一场景两幅图像 之间的变化
六、图像的基本运算
• 点乘
– C(x,y) = A(x,y) .* B(x,y)
六、图像的基本运算
•与
– g(x,y) = f(x,y) ∧ h(x,y)
一、数字图像的概念
图像（Image）： 视觉景物的某种形式的表示和记录
我们把数字格式存储的图像称为“数字图像”
“数字”
“模拟”
计算机存储的图片 传统光学照片
数码相机拍摄的图像 传统的电视图像
传感器阵列
模拟图像
三步
数字图像
1.采样 空间离坐标(x,y)的离散化， 确定水平和垂直 方向上的像素个数N、M，f(x,y)→f(m,n)
如何获得图像中第m行n列像素的灰度值？如果是彩色 图像呢？ – 如何吧真彩色图像转换成灰度图像，然后转换成二值 图像？ – 如何得到该图像中灰度值最大（最小）的像素的位置 和取值？如何计算图像的均值？ – 什么是灰度图像的直方图？如何计算灰度图像直方图， 如何显示/直方图反映图像的什么性质？
作业2
图像的直方图
21
不同图像的直方图反映图像的不同特点：
对比度低 对比度高
22
– 如何构建一个矩阵？如何取得矩阵中具体一个 元素的值，如何修改一个（块）元素的值？
– 写一个循环程序，遍历整个矩阵，把每个像素 的值做一个变换，如y = 3x+1
– 矩阵的基本运算：加，减，乘，点乘 – 求一个图像的负片，用两种方法（一种是循环
遍历，一种是矩阵运算）实现。
六、图像的基本运算
•减
– C(x,y) = A(x,y) - B(x,y)
• 应用举例
– 显示两幅图像的差异，检测同一场景两幅图像 之间的变化
六、图像的基本运算
• 点乘
– C(x,y) = A(x,y) .* B(x,y)
六、图像的基本运算
•与
– g(x,y) = f(x,y) ∧ h(x,y)
一、数字图像的概念
图像（Image）： 视觉景物的某种形式的表示和记录
我们把数字格式存储的图像称为“数字图像”
“数字”
“模拟”
计算机存储的图片 传统光学照片
数码相机拍摄的图像 传统的电视图像
传感器阵列
模拟图像
三步
数字图像
1.采样 空间离坐标(x,y)的离散化， 确定水平和垂直 方向上的像素个数N、M，f(x,y)→f(m,n)
如何获得图像中第m行n列像素的灰度值？如果是彩色 图像呢？ – 如何吧真彩色图像转换成灰度图像，然后转换成二值 图像？ – 如何得到该图像中灰度值最大（最小）的像素的位置 和取值？如何计算图像的均值？ – 什么是灰度图像的直方图？如何计算灰度图像直方图， 如何显示/直方图反映图像的什么性质？
作业2
图像的直方图
21
不同图像的直方图反映图像的不同特点：
对比度低 对比度高
22
数字图像处理概述精选ppt课件
图像处理计算机：PC、工作站等 图像存储设备：磁盘、光盘、硬盘等 图像输出设备：显示器、打印机等
精选编辑ppt 26
第一章 数字图像处理概论
图像输入系统
图像处理与 分析系统
图像输出系统
图像存储系统
精选编辑ppt 27
第一章 数字图像处理概论
采集：x光透视成像仪、扫描仪、数码相机等 处理和分析：主要是利用计算机运算，还可
精选编辑ppt 65
第一章 数字图像处理概论
Anonymous
精选编辑ppt 3
第一章 数字图像处理概论
精选编辑ppt 4
第一章 数字图像处理概论
第一章 数字图像处理概论
• 图像的基本概念 • 数字图像的基本类型 • 数字图像处理系统 • 数字图像处理的发展及特点 • 数字图像处理的主要内容及应用 • 图像的统计特征
精选编辑ppt 5
第一章 数字图像处理概论
--图像复原和图像增强的研究和发展。
精选编辑ppt 43
第一章 数字图像处理概论
1964 年 ： 美 国 喷 气 推 进 实 验 室 (JPL) 用计算机对“徘徊者七号”太空船发回 的大批月球照片进行处理。
精选编辑ppt 44
第一章 数字图像处理概论
精选编辑ppt
美国航天器传 送的第一张月 球照片，“旅 行者7号”卫 星1964年7月 31日9点09分 （东部白天时 间）在光线影 响月球表面17 分钟时摄取的 图像
1922年在信号两次穿 越大西洋后，从穿孔 精选编辑p纸pt 带得到的数字图像
41
第一章 数字图像处理概论
精选编辑ppt
1929年从伦敦 到纽约用15级 色调设备传送 的照片
42
第一章 数字图像处理概论
精选编辑ppt 26
第一章 数字图像处理概论
图像输入系统
图像处理与 分析系统
图像输出系统
图像存储系统
精选编辑ppt 27
第一章 数字图像处理概论
采集：x光透视成像仪、扫描仪、数码相机等 处理和分析：主要是利用计算机运算，还可
精选编辑ppt 65
第一章 数字图像处理概论
Anonymous
精选编辑ppt 3
第一章 数字图像处理概论
精选编辑ppt 4
第一章 数字图像处理概论
第一章 数字图像处理概论
• 图像的基本概念 • 数字图像的基本类型 • 数字图像处理系统 • 数字图像处理的发展及特点 • 数字图像处理的主要内容及应用 • 图像的统计特征
精选编辑ppt 5
第一章 数字图像处理概论
--图像复原和图像增强的研究和发展。
精选编辑ppt 43
第一章 数字图像处理概论
1964 年 ： 美 国 喷 气 推 进 实 验 室 (JPL) 用计算机对“徘徊者七号”太空船发回 的大批月球照片进行处理。
精选编辑ppt 44
第一章 数字图像处理概论
精选编辑ppt
美国航天器传 送的第一张月 球照片，“旅 行者7号”卫 星1964年7月 31日9点09分 （东部白天时 间）在光线影 响月球表面17 分钟时摄取的 图像
1922年在信号两次穿 越大西洋后，从穿孔 精选编辑p纸pt 带得到的数字图像
41
第一章 数字图像处理概论
精选编辑ppt
1929年从伦敦 到纽约用15级 色调设备传送 的照片
42
第一章 数字图像处理概论
数字图像处理 PPT课件
tt p : // ww w. xd u ph .co m
课程教学引导 • 教材选择 • 教学结构及主要重点 • 教学目的
目录
第一章 概 论 第二章 数字图像处理基础 第三章 VC＋＋图像编程基础 第四章 图像增强与平滑 第五章 图像分割与边缘检测 第六章 图像的几何变换 第七章 频域处理 第八章 数学形态学及其应用 第九章 图像特征与理解 第十章 图像编码 第十一章 图像复原
应用实例（续）
无线电波成像 主要用途： ������ 医学（核磁共振成像）
������ 天文观测
应用实例（续）
其它成像模式 ������ 声波成像：
������ 地质勘探、工业、医学 ������ 电子显微镜
应用实例（续）
数字图像处理－绪论
基本概念 应用实例 研究目的 主要研究内容 本课程特点
当造成图像退化（图像品质下降）的原因已知时，
复原技术可以对图像进行校正。图像复原最关键的是对每
种退化都需要有一个合理的模型。
主要研究内容（续）
4、图像分割（Image Segmentation）
主要研究内容（续）
5、图像分析
图像处理应用的目标几乎均涉及到图像分析， 即 对图像中的不同对象进行分割、 特征提取和表示，从
1. 2. 3. 4. 5. 6. 7. 图像获取、表示与表现 ������图像增强 ������图像复原 ������图像分割 图像分析 ������图像重建 ������图像编码压缩 ……
主要研究内容（续）
1. 图像获取、表示和表现
该过程主要是把模拟图像信号转化为计算机所能 接受的数字形式，以及把数字图像显示和表现出来（ 如打印）。这一过程主要包括摄取图像、 光电转换及 数字化等几个步骤。
课程教学引导 • 教材选择 • 教学结构及主要重点 • 教学目的
目录
第一章 概 论 第二章 数字图像处理基础 第三章 VC＋＋图像编程基础 第四章 图像增强与平滑 第五章 图像分割与边缘检测 第六章 图像的几何变换 第七章 频域处理 第八章 数学形态学及其应用 第九章 图像特征与理解 第十章 图像编码 第十一章 图像复原
应用实例（续）
无线电波成像 主要用途： ������ 医学（核磁共振成像）
������ 天文观测
应用实例（续）
其它成像模式 ������ 声波成像：
������ 地质勘探、工业、医学 ������ 电子显微镜
应用实例（续）
数字图像处理－绪论
基本概念 应用实例 研究目的 主要研究内容 本课程特点
当造成图像退化（图像品质下降）的原因已知时，
复原技术可以对图像进行校正。图像复原最关键的是对每
种退化都需要有一个合理的模型。
主要研究内容（续）
4、图像分割（Image Segmentation）
主要研究内容（续）
5、图像分析
图像处理应用的目标几乎均涉及到图像分析， 即 对图像中的不同对象进行分割、 特征提取和表示，从
1. 2. 3. 4. 5. 6. 7. 图像获取、表示与表现 ������图像增强 ������图像复原 ������图像分割 图像分析 ������图像重建 ������图像编码压缩 ……
主要研究内容（续）
1. 图像获取、表示和表现
该过程主要是把模拟图像信号转化为计算机所能 接受的数字形式，以及把数字图像显示和表现出来（ 如打印）。这一过程主要包括摄取图像、 光电转换及 数字化等几个步骤。
数字图像处理课件ppt
几何变换
几何变换是对图像进行形状、大小、位置等变换的过程。常见的几何变换包括 平移、旋转、缩放、扭曲等。这些变换可以通过矩阵运算来实现。
空间滤波
空间滤波是在图像上应用滤波器来改变图像的像素值。常见的空间滤波包括均 值滤波、中值滤波、高斯滤波等。这些滤波器可以用于去除噪声、增强边缘等 操作。
数字图像处理算法
01
计算机视觉
实现机器视觉，进行目标检测、识 别、跟踪等任务。
安全监控
利用数字图像处理技术实现安全监 控，提高监控的准确性和效率。
03
02
医学影像分析
对医学影像进行各种处理，以辅助 医生进行疾病诊断和治疗。
遥感影像处理
对遥感影像进行各种处理和分析， 以提取有用的地理信息。
04
数字图像处理基础
02
知识
特定目标分割
采用特定目标检测和跟踪技术，实现特定目 标的分割。
数字图像处理实践
04
使用Python进行图像处理的基本步骤和常用库
01
02
03
04
05
安装Python和相 导入图像 关库
图像预处理
图像分析
结果可视化
为了使用Python进行图像 处理，需要先安装Python 解释器和相关的图像处理 库，如OpenCV、Pillow等 。
人脸识别
人脸识别是在人脸检测的基础上，对检测到的人脸进行特征提取和比对，从而识别出不同的人脸。人脸识别算法 通常采用深度学习模型，如卷积神经网络（CNN）或循环神经网络（RNN）。
车牌识别系统
车牌定位
车牌定位是车牌识别系统的第一步，其 目的是在给定的图像中找到车牌的位置 和大小。车牌定位算法通常采用基于颜 色和形状的方法，结合图像处理技术进 行实现。
几何变换是对图像进行形状、大小、位置等变换的过程。常见的几何变换包括 平移、旋转、缩放、扭曲等。这些变换可以通过矩阵运算来实现。
空间滤波
空间滤波是在图像上应用滤波器来改变图像的像素值。常见的空间滤波包括均 值滤波、中值滤波、高斯滤波等。这些滤波器可以用于去除噪声、增强边缘等 操作。
数字图像处理算法
01
计算机视觉
实现机器视觉，进行目标检测、识 别、跟踪等任务。
安全监控
利用数字图像处理技术实现安全监 控，提高监控的准确性和效率。
03
02
医学影像分析
对医学影像进行各种处理，以辅助 医生进行疾病诊断和治疗。
遥感影像处理
对遥感影像进行各种处理和分析， 以提取有用的地理信息。
04
数字图像处理基础
02
知识
特定目标分割
采用特定目标检测和跟踪技术，实现特定目 标的分割。
数字图像处理实践
04
使用Python进行图像处理的基本步骤和常用库
01
02
03
04
05
安装Python和相 导入图像 关库
图像预处理
图像分析
结果可视化
为了使用Python进行图像 处理，需要先安装Python 解释器和相关的图像处理 库，如OpenCV、Pillow等 。
人脸识别
人脸识别是在人脸检测的基础上，对检测到的人脸进行特征提取和比对，从而识别出不同的人脸。人脸识别算法 通常采用深度学习模型，如卷积神经网络（CNN）或循环神经网络（RNN）。
车牌识别系统
车牌定位
车牌定位是车牌识别系统的第一步，其 目的是在给定的图像中找到车牌的位置 和大小。车牌定位算法通常采用基于颜 色和形状的方法，结合图像处理技术进 行实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1.1 图像的基本概念
• 图像分类 • 维数：二维图像
、三维图像
• 颜色：黑白图像 • 时间：静止图像
彩色图像 i(x, y)
活动图像
静止——文字、图片等
运动——分行物、心脏图
i(x, y, z)
三维立体——山脉、建筑群
1.1.2 数字图像的基本特点
• 图像是人类信息获取的重要手段 • 数字图像的分辨率逐步提高 • 数字图像可以充分利用现代化的数字通讯和信息传输技术 • 数字图像可以长期保存和永不失真
1.4.1 数字图像处理的主要应用 1.4.2 数字图像处理的发展趋势
1.4 数字图像处理的主要应用与趋势
1.4.1 数字图像处理的主要应用
遥感图像应用：资源调查、灾害监测、农林业规划、城 市
规划、环境保护等 医学图像应用:计算机断层摄影计算成像CT技术、X射 线、
染色体分析等 工业和实验图像应用:无损探伤、自动检查和识别、智 能机 器人等
是对图像信息进行加工处理，以满足人的视觉心 理和实际应用的需求 • 图像处理方法：
光学方法 、电子学方法
1.1.1 图像的基本概念
• 模拟图像
连续的，采用数字化（离散化）表示和数字技术出 现之前，图像是连续的，这一类图像称为模拟图像 或连续图像
连续的：指从时间上和从数值上是不间断的
1.1.1 图像的基本概念
[3] W. K.Pratt．数字图像处理学．科学出版社， 1984
[4] 沈庭芝．数字图像处理及模式识别．北京理工 大学出版社，1998
[5] 章毓晋．图像处理和分析．清华大学出版社， 1999
[6] 夏良正．数字图像处理．东南大学出版社， 1999
[7] 杨淑莹 VC++图像处理程序设计（第2版）清 华大学出版社
1.3.2 计算机图形学
图像处理
计算机 图形学
图像 描述
图像识别 图像理解
1.3.3 计算机视觉
计算机视觉 研究对象： 图像或图像序列
图像处理 图像
研究内容： 视觉感知、 分割、
图像理解
图像处理、图像 图像分析
过程：
由图像特征感知、 由原始图像处理出 识别和理解三维场景 分析结果
1.4 数字图像处理的主要应用与趋势
1.2.2 数字图像处理的主要研究内 容
图像增强
1.2.2 数字图像处理的主要研究内 容
图像复原
1.3 相关学科和领域
1.3.1 数字信号处理学 1.3.2 计算机图形学 1.3.3 计算机视觉
1.3.1 数字信号处理学
数字信号处理 研究对象： 一维数字信号
图像处理 二维数字信号
研究内容： 数字滤波器、数字 图像滤波器、图像
1.4.1 数字图像处理的主要应用
• 办公室自动化图像应用：邮政编码图像识别、OCR （字符识别系统）、自动判卷系统、各类图纸自动 识别与录入系统等
• 军事公安图像应用：自动跟踪技术、指纹识别、不 完整图片的复原、监控等
• 文化艺术图像应用：服装设计、照片的复制和修复、 运动员动作分析等
• 图像数据传输应用：图像的存储、刻盘、互联网传 输，以及其它卫星传输、无线传输等
数字图像输入输出设备
1.4.2 数字图像处理的发展趋势
• 从低分辨率向高分辨率发展 • 从二维（2D）向三维（3D）发展 • 从静止图像向动态图像发展 • 从单态图像向多态图像发展 • 结合应用数学新进展
1.5 工程应用简介
1.5.1 遥感图像处理 1.5.2 工业与实验图像处理 1.5.3 医学图像处理 1.5.4 办公图像处理 1.5.5 公安图像处理 1.5.6 影视图像处理
数字图像处理全册完整课件
数字图像处理
•
信息学院-张晓庆
主教材
数字图像处理．贾永红等．武汉大学出版社
参考读物
[1] Refael C.Gonzalez & Richard E.Woods．数字 图像处理（第二版）．阮秋琦，阮宇智，等 译．北京：电子工业出版，2003．
[2] K. R. Castleman．Digital Image Processing．清华大学出版社，1998
表达：
建模，图像采样、数字化
图像和视觉基础
图像变换： 提高图像质量
图像基础
图像增强： 改善图像质量 图像几何处理ቤተ መጻሕፍቲ ባይዱ 平移、缩放、旋转、扭曲 图像复原： 去噪声、去模糊 图像重建： 重建原始图像
图像处理
1.2.2 数字图像处理的主要研究内 容
图像编码压缩
减少存储量和传输量
图像分割
图像区域分割和理解、目标表达和描述
• 数字图像
由连续的模拟图像采样和量化而得。组成数字图像的基 本单位是像素，所以数字图像是像素的集合。
• 像素为元素的矩阵，像素的值代表图像在该位置的亮度，称为图像的灰度值。 • 数字图像像素具有整数坐标和整数灰度值。
1.1.1 图像的基本概念
• 图像是一种语言 • 表达方法直观 • 表现力强
• 图像信息是人类信息获取和交流的主要方式 • 视、听、触、嗅、味等
正交变换、数字编
正交变换、图像编
码等
码等
数字信号处理与图像处理是紧密相关学科。
1.3.2 计算机图形学
计算机图形学
图像处理
研究对象： 图形
图像
研究内容： 图形生成、透视、 消隐
图像处理、图像分 割、图像分析
过程：
由数学公式生成仿 真图形或图像
由原始图像处理出 分析结果
计算机图形学与图像处理是逆过程。
1.1.1 图像的基本概念
图：反射光或透射光的分布，或自身发出的能量(客观) 像：人的视觉系统对图的接收在大脑中形成的印象或认识
（主 观） 观察系统使用的光波段：可见光、红外、X射线、微波超声
波、 射线等
图像： 静止——文字、图片等 运动——分行物、心脏图
1.1.1 图像的基本概念
• 色彩：黑白、彩色 • 图像处理:
1.1.3 数字图像处理的基本特点
• 信息量大：512×512×8bit＝256KB
256KB×25帧/s＝6400KB=6.25MB
• 占用的频带较宽：电视图像的带宽5～6MHz，而语言带宽4KHz，频带越宽，技术实现难度越大
• 像素相关性大：压缩潜力大
• 评价受人的影响大
1.1.4 数字图像处理的主要研究内容
第1章 绪论
1.1 数字图像处理 1.2 相关学科和领域 1.3 数字图像处理的主要应用与发展趋势 1.4 工程应用简介
1.1 数字图像处理的概念
1.1.1 图像的基本概念 1.1.2 数字图像的基本特点 1.1.3 数字图像处理的基本特点 1.1.4 数字图像处理的主要研究内容
1.1 数字图像处理的概念
