退火工艺
退火工艺技术
退火工艺技术退火工艺技术是金属材料热处理中的一种常用工艺，通过加热和冷却的方式，改变材料微观结构以达到改善材料性能的目的。
退火工艺技术主要包括常规退火、球化退火、等温退火、淬火回火等。
常规退火是最简单的一种退火工艺，即对金属材料加热至临界温度，保温一段时间后，以适当速率冷却至室温。
通过常规退火可以消除金属材料的组织应力和非均匀组织，提高材料的塑性和韧性，并减少材料的硬度，使之容易进行后续加工。
球化退火是在常规退火的基础上进行的一种退火工艺，即将加热过的金属材料冷却至再结晶温度以下，保温一段时间后，以适当速率冷却至室温。
球化退火能够将局部细晶区域与晶界区域进行更好的结晶和再结晶，从而改善材料的织构和晶粒细度，提高材料的塑性和韧性。
等温退火是将金属材料加热至奥氏体区域，保持一段时间后以适当速率冷却至室温的退火工艺。
等温退火能够对奥氏体进行充分稳定，消除局部硬化和库仑效应，减少组织应力和分布不均，提高材料的强度和韧性。
淬火回火是退火工艺中最复杂的一种工艺，包括两个步骤：淬火和回火。
淬火是将材料加热至临界温度以上，迅速冷却至室温。
通过淬火，金属材料可以形成马氏体组织，提高材料的硬度和强度。
然而，由于淬火后材料易产生脆性，因此需要进行回火处理。
回火是将淬火后的材料加热至较低的温度下保温一段时间，然后以适当速率冷却至室温。
通过回火，材料的硬度得到适度降低，从而增加材料的韧性和韧度。
退火工艺技术在金属材料热处理中有着广泛的应用。
通过合理选择退火工艺参数，可以改善材料的机械性能，提高材料的塑性和韧性，增加材料的强度和硬度，改善材料的织构和晶粒细度等，从而满足不同领域和不同要求下对材料性能的需求。
总之，退火工艺技术是金属材料热处理中至关重要的一种工艺。
通过合理选择退火工艺参数，能够对金属材料的微观结构和物理性能进行有针对性的调控，从而提高材料的性能和可靠性，并实现材料资源的合理利用。
退火工艺技术要求
退火工艺技术要求退火工艺是一种能够提高材料性能的热处理方法，常应用于金属材料的制造过程中。
它通过加热材料至一定温度，保温一段时间，然后缓慢冷却的过程，使材料的晶体结构和性能得到改善。
要实施退火工艺，需要满足以下技术要求：1. 温度控制：退火温度是影响退火效果的关键参数之一。
在退火过程中，必须严格控制温度，避免过高或过低的温度对材料造成损害。
通常，根据材料的具体要求和性能指标，选择合适的退火温度范围。
2. 保温时间控制：保温时间决定了材料内部的晶体结构是否能够充分恢复。
保温时间过短，材料可能没有足够的时间去消除内部的应力和晶界缺陷；保温时间过长，可能导致晶粒长大过快，影响材料性能。
因此，在退火过程中，需要准确掌握保温时间。
3. 冷却方式控制：退火结束后，需要选择合适的冷却方式。
通常有自然冷却和强制冷却两种方式。
自然冷却是将材料放置在空气中自然冷却，适用于一些结构简单的材料。
强制冷却可以通过水淬或其他冷却介质进行，可以通过改变冷却速度来控制材料的组织和性能。
4. 包装保护：在退火过程中，需要保护材料免受氧化、碰撞等影响。
尤其是一些易氧化的金属材料，在退火过程中应采取适当的包装方式，如密封在惰性气体环境中，或者使用保护性气氛。
5. 前处理：在进行退火工艺之前，还需要对材料进行适当的前处理。
这包括除油、除氧化皮、去除杂质等。
前处理工序的目的是为了减少杂质的存在，提高材料的纯度，从而获得更好的退火效果。
6. 质量控制：退火工艺中需要进行严格的质量控制，通过对样品进行各种材料性能的测试和检测，来确保退火工艺的合格性。
例如，可以通过金相显微镜观察材料的组织结构，测量材料的硬度、拉伸强度、延伸率等力学性能指标，以及进行化学成分分析等。
总的来说，退火工艺的技术要求包括温度、保温时间、冷却方式的控制，材料的包装保护和前处理，以及质量控制等方面。
只有按照合适的工艺要求进行操作，才能有效提高材料的性能和品质。
热处理中的退火工艺与优点
热处理中的退火工艺与优点热处理是一种通过改变材料的晶体结构和性质来提高其机械性能的工艺。
而退火是热处理中最常用的一种工艺，它通过加热材料至相应温度，然后缓慢冷却，使其晶体结构发生改变，从而改变其力学性能和组织结构。
本文将介绍退火工艺的原理、应用以及其优点。
一、退火工艺的原理退火工艺是一种通过控制材料的加热和冷却过程，使其晶体结构和组织得以改善的热处理方法。
在退火过程中，材料首先被加热到退火温度，然后以适当速率冷却。
通过此过程，材料的晶体结构会发生变化，其中包括晶粒的尺寸和形状、位错的浓度和类型以及相变的产生。
二、退火工艺的应用1.消除应力：在加工过程中，材料往往会出现内应力，使其变形、裂纹、疲劳和断裂现象。
通过退火工艺，可以消除这些内应力，使材料得以恢复正常状态。
2.提高塑性：在退火过程中，晶体结构的改变会使材料的塑性得到提高。
这对于后续的加工和成形操作非常重要，因为高塑性材料更容易加工，减少了加工过程中的能耗和成本。
3.改善硬度：有些材料在经过一系列的热处理过程后硬度会提高。
通过退火工艺，可以减少材料的硬度，使其更加适用于特定的应用场景。
4.改变组织结构：退火过程中，材料的晶体结构会发生重组，从而改变其组织结构。
这对于材料的性能和特性有着重要影响，可以使其具有更好的力学性能、耐腐蚀性和热稳定性等特点。
三、退火工艺的优点1.提高材料的可加工性：退火工艺可使材料的塑性提高，减少了后续加工过程中的能耗和成本。
2.消除应力，提高材料的稳定性：退火工艺能够消除材料内部的应力，使其结构更加稳定，减少了变形、疲劳和断裂的风险。
3.改善材料的硬度和强度：通过退火工艺，可以使材料的硬度和强度发生变化，使其更加适用于特定的使用环境和应用场景。
4.调整材料的组织结构：退火过程中，材料的晶体结构和位错浓度会发生变化，调整了材料的组织结构，从而使其具备更好的性能和特性。
总结：退火工艺是热处理中最常用的一种工艺，通过控制材料的加热和冷却过程，改变其晶体结构和组织。

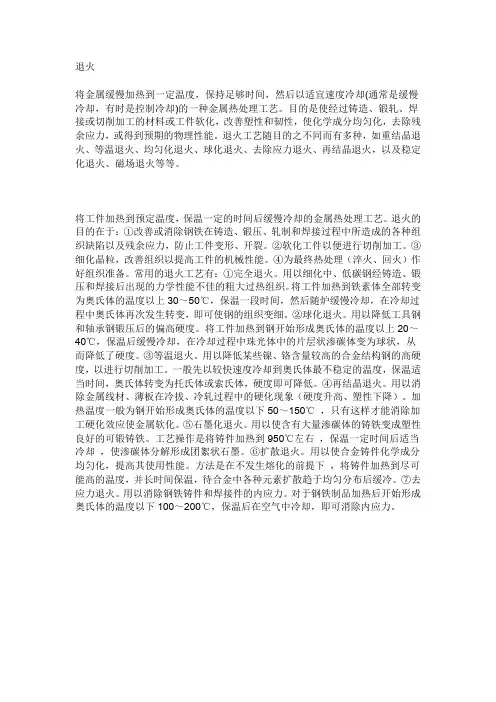

退火工艺
退火将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却(通常是缓慢冷却，有时是控制冷却)的一种金属热处理工艺。
目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善塑性和韧性，使化学成分均匀化，去除残余应力，或得到预期的物理性能。
退火工艺随目的之不同而有多种，如重结晶退火、等温退火、均匀化退火、球化退火、去除应力退火、再结晶退火，以及稳定化退火、磁场退火等等。
将工件加热到预定温度，保温一定的时间后缓慢冷却的金属热处理工艺。
退火的目的在于：①改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力，防止工件变形、开裂。
②软化工件以便进行切削加工。
③细化晶粒，改善组织以提高工件的机械性能。
④为最终热处理（淬火、回火）作好组织准备。
常用的退火工艺有：①完全退火。
用以细化中、低碳钢经铸造、锻压和焊接后出现的力学性能不佳的粗大过热组织。
将工件加热到铁素体全部转变为奥氏体的温度以上30～50℃，保温一段时间，然后随炉缓慢冷却，在冷却过程中奥氏体再次发生转变，即可使钢的组织变细。
②球化退火。
用以降低工具钢和轴承钢锻压后的偏高硬度。
将工件加热到钢开始形成奥氏体的温度以上20～40℃，保温后缓慢冷却，在冷却过程中珠光体中的片层状渗碳体变为球状，从而降低了硬度。
③等温退火。
用以降低某些镍、铬含量较高的合金结构钢的高硬度，以进行切削加工。
一般先以较快速度冷却到奥氏体最不稳定的温度，保温适当时间，奥氏体转变为托氏体或索氏体，硬度即可降低。
④再结晶退火。
用以消除金属线材、薄板在冷拔、冷轧过程中的硬化现象（硬度升高、塑性下降）。
加热温度一般为钢开始形成奥氏体的温度以下50～150℃，只有这样才能消除加工硬化效应使金属软化。
⑤石墨化退火。
用以使含有大量渗碳体的铸铁变成塑性良好的可锻铸铁。
工艺操作是将铸件加热到950℃左右，保温一定时间后适当冷却，使渗碳体分解形成团絮状石墨。
⑥扩散退火。
用以使合金铸件化学成分均匀化，提高其使用性能。

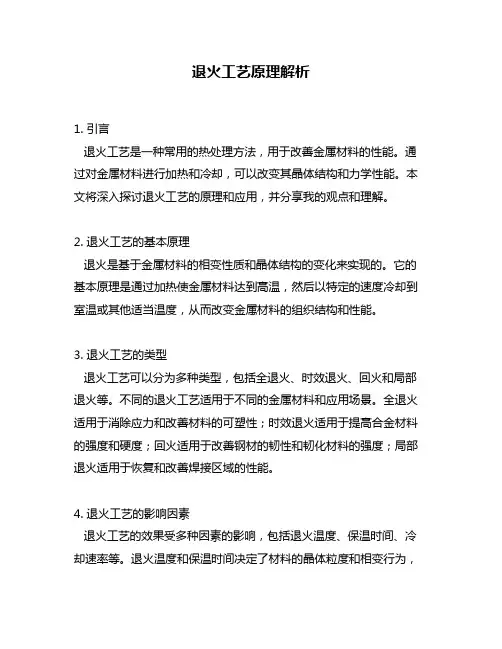

退火工艺原理解析
退火工艺原理解析1. 引言退火工艺是一种常用的热处理方法，用于改善金属材料的性能。
通过对金属材料进行加热和冷却，可以改变其晶体结构和力学性能。
本文将深入探讨退火工艺的原理和应用，并分享我的观点和理解。
2. 退火工艺的基本原理退火是基于金属材料的相变性质和晶体结构的变化来实现的。
它的基本原理是通过加热使金属材料达到高温，然后以特定的速度冷却到室温或其他适当温度，从而改变金属材料的组织结构和性能。
3. 退火工艺的类型退火工艺可以分为多种类型，包括全退火、时效退火、回火和局部退火等。
不同的退火工艺适用于不同的金属材料和应用场景。
全退火适用于消除应力和改善材料的可塑性；时效退火适用于提高合金材料的强度和硬度；回火适用于改善钢材的韧性和韧化材料的强度；局部退火适用于恢复和改善焊接区域的性能。
4. 退火工艺的影响因素退火工艺的效果受多种因素的影响，包括退火温度、保温时间、冷却速率等。
退火温度和保温时间决定了材料的晶体粒度和相变行为，而冷却速率则影响材料的组织结构和性能。
5. 退火工艺的应用领域退火工艺在许多领域都有广泛的应用，包括金属材料加工、焊接、热处理和半导体制造等。
通过退火工艺，可以改善金属材料的可加工性、耐腐蚀性、力学性能和热稳定性。
6. 我的观点和理解退火工艺是一项重要的热处理技术，对改善金属材料的性能起着关键作用。
在不同的应用场景下，选择合适的退火工艺可以达到不同的目的。
我认为在实际应用中，退火工艺的优化和控制是非常重要的，它可以确保金属材料具有理想的组织结构和性能。
7. 总结与回顾退火工艺是一种常用的热处理方法，通过加热和冷却金属材料，改变其晶体结构和力学性能。
我们深入探讨了退火工艺的基本原理、类型、影响因素和应用领域，并分享了对该主题的观点和理解。
我相信通过合理选择和控制退火工艺，我们可以获得高质量的金属材料，并满足不同领域的需求。
在这篇文章中，我试图按照从简到繁、由浅入深的方式来解释退火工艺的原理和应用。

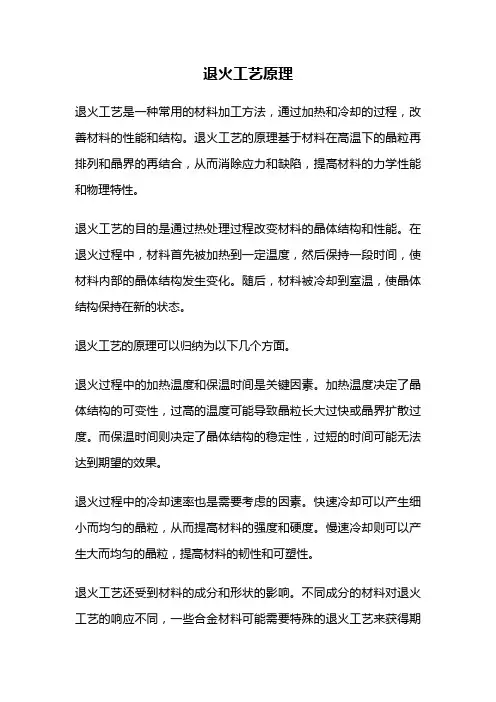

退火工艺原理
退火工艺原理退火工艺是一种常用的材料加工方法，通过加热和冷却的过程，改善材料的性能和结构。
退火工艺的原理基于材料在高温下的晶粒再排列和晶界的再结合，从而消除应力和缺陷，提高材料的力学性能和物理特性。
退火工艺的目的是通过热处理过程改变材料的晶体结构和性能。
在退火过程中，材料首先被加热到一定温度，然后保持一段时间，使材料内部的晶体结构发生变化。
随后，材料被冷却到室温，使晶体结构保持在新的状态。
退火工艺的原理可以归纳为以下几个方面。
退火过程中的加热温度和保温时间是关键因素。
加热温度决定了晶体结构的可变性，过高的温度可能导致晶粒长大过快或晶界扩散过度。
而保温时间则决定了晶体结构的稳定性，过短的时间可能无法达到期望的效果。
退火过程中的冷却速率也是需要考虑的因素。
快速冷却可以产生细小而均匀的晶粒，从而提高材料的强度和硬度。
慢速冷却则可以产生大而均匀的晶粒，提高材料的韧性和可塑性。
退火工艺还受到材料的成分和形状的影响。
不同成分的材料对退火工艺的响应不同，一些合金材料可能需要特殊的退火工艺来获得期望的性能。
而不同形状的材料，如板材、棒材和管材，也可能需要不同的退火工艺来满足特定的要求。
退火工艺的应用广泛，可以用于改善金属、合金和玻璃等材料的性能。
在金属加工中，退火工艺可以减少金属的硬度和脆性，提高其可加工性和韧性。
在合金材料中，退火工艺可以调整不同成分的比例，改善合金的强度和耐蚀性。
在玻璃加工中，退火工艺可以消除玻璃内部的应力和缺陷，提高其透明度和机械强度。
退火工艺是一种重要的材料加工方法，通过加热和冷却的过程，改善材料的性能和结构。
退火工艺的原理基于材料在高温下的晶粒再排列和晶界的再结合，从而消除应力和缺陷，提高材料的力学性能和物理特性。
退火工艺的应用广泛，可以用于金属、合金和玻璃等材料的加工，以满足不同领域对材料性能的要求。
退火有什么工艺技术规范
退火有什么工艺技术规范退火是金属加工中一种重要的热处理工艺，它可以改善金属材料的结构和性能，消除内部应力，提高材料的塑性和韧性。
退火工艺一般包括预热、保温、冷却三个步骤，并需要遵循一些工艺技术规范。
下面将介绍一些退火工艺技术规范，以确保退火过程的质量和稳定性。
首先，退火过程中的温度控制非常重要。
一般来说，金属材料的退火温度应该低于其熔点，以避免材料熔化。
同时，退火温度还应根据具体材料的类型和要求进行调整。
常见的金属退火温度范围是600-900摄氏度。
在退火过程中，还需控制预热和保温时间，以确保温度均匀分布和达到所需的组织改变。
其次，退火过程中的冷却速率也需要加以控制。
快速冷却可能引起材料的质变和应力增大，而缓慢冷却则可能导致晶粒长大而失去退火效果。
因此，一般会采用逐渐降温的方法，如将材料放在炉中自然冷却，或者用炉内冷却介质进行冷却。
退火过程中的冷却速率应符合相关的材料标准或需求。
此外，退火过程中的保护措施也需要重视。
针对容易氧化的金属，如铜、铝等，需要采取保护气氛或添加保护剂的措施，以防止材料的表面氧化变质。
常见的保护气氛有氢气、氮气、惰性气体等。
在退火过程中，还需注意退火炉的密封性和炉内环境的干净度，避免外界杂质的污染。
退火后的材料还需要进行相关的试验和检测，以评估退火效果和材料性能。
常见的检测方法包括金相显微镜观察、力学性能测试、显微硬度测试等。
根据不同的材料和要求，还可以进行一些特殊的试验，如晶粒度测定、相组成分析等。
最后，退火过程中的操作和记录也需要符合相关的工艺规范。
每次退火都应制定详细的操作规程，明确各个工艺参数的设定，确保操作的准确性和稳定性。
此外，还需对退火过程进行记录，包括温度、时间、冷却速率等相关数据，以便后续的追溯和分析。
总之，退火工艺的质量和稳定性对于金属材料的性能和使用寿命有着重要的影响。
通过严格遵守工艺技术规范，可以确保退火过程的安全、稳定和可控性，提高材料的质量和使用价值。
热处理退火工艺
热处理退火工艺热处理是指通过加热、保温和冷却等一系列工艺，改变金属材料的组织结构和性能，以达到提高材料硬度、强度、韧性和耐蚀性等目的的加工方法。
其中，退火是热处理中的一种重要工艺，它是通过加热材料到一定温度，保温一段时间后，再缓慢降温的过程，使材料内部的应力消除，晶粒生长，组织结构得到改善，从而改善材料的性能。
退火工艺的分类根据材料的性质和应用要求，退火工艺可以分为多种类型，如软化退火、正火、淬火、回火、等温退火、时效退火等。
其中，软化退火是指将金属材料加热至高温，保温一段时间，然后缓慢降温，使其达到最大的软化效果。
正火是指将钢材加热到一定温度，保温一定时间，然后冷却到室温，以改善钢材的硬度和强度。
淬火是将加热至一定温度的钢材迅速冷却至室温，以提高钢材的硬度和强度。
回火是指将淬火后的钢材再次加热到一定温度，保温一定时间，然后缓慢降温，以改善钢材的韧性和塑性。
等温退火是指将钢材加热到一定温度，保温一定时间，然后快速冷却到另一温度，保温一定时间，再缓慢降温，以改善钢材的组织结构和性能。
时效退火是指将金属材料加热到一定温度，保温一定时间，然后快速冷却，再在室温下储存一段时间，以改善材料的性能。
退火工艺的应用退火工艺广泛应用于钢材、铜材、铝材、镍材、钛材等金属材料的加工过程中，可以改善材料的性能，提高材料的质量和使用寿命。
在钢材加工中，退火工艺可以改善钢材的韧性和塑性，提高钢材的冲击韧性和弯曲韧性，增强钢材的耐磨性和耐腐蚀性。
在铜材加工中，退火工艺可以改善铜材的导电性和导热性，提高铜材的延展性和强度。
在铝材加工中，退火工艺可以改善铝材的塑性和延展性，提高铝材的强度和硬度。
在镍材加工中，退火工艺可以改善镍材的耐蚀性和抗氧化性，提高镍材的强度和硬度。
在钛材加工中，退火工艺可以改善钛材的韧性和塑性，提高钛材的延展性和强度。
退火工艺的影响因素退火工艺的效果受到多种因素的影响，如加热温度、保温时间、冷却速度、材料的成分和形状等。
退火的工序操作方法包括
退火的工序操作方法包括
退火是一种金属加工工序，其目的是通过加热金属材料至一定温度后再冷却，以调整金属的晶体结构，改善材料的机械性能和工艺性能。
以下是退火的工序操作方法：
1. 清洁：在进行退火之前，需要先将金属材料进行清洁，以去除表面的杂质和氧化物。
2. 预热：将金属材料放入炉中，逐渐升温至一定温度。
预热的目的是使材料达到均匀的温度，以防止热应力和变形。
3. 保温：达到目标温度后，将材料保持在该温度下一段时间。
保温时间根据材料的类型和尺寸而定，通常为几分钟到几小时。
4. 冷却：退火完成后，将金属材料从炉中取出，进行冷却。
冷却可以通过自然冷却或水冷等方式进行。
5. 处理：对于某些特殊材料，可能需要进行进一步的处理，如水淬火、油淬火、搅拌冷却等。
这些处理方法可以进一步调整材料的组织和性能。
需要注意的是，不同材料和应用领域可能有不同的退火工艺和参数要求，需要根据具体情况进行调整和选择。
几种常见退火工艺方法及比较
几种常见退火工艺及比较我们知道，铜杆和铝杆在拉丝机上拉拔的过程中，会发生硬化、变脆，为了恢复单丝的塑性，保持良好的电气性能，因此需要将线材在一定的温度下进行热处理（退火处理）。
目前常见的退火方法有：退火炉退火，热管式退火，接触式电刷传输大电流退火和感应式退火等几种方法，下面逐一分析、比较各种退火方法的优缺点。
1、退火炉退火退火炉退火设备主要由退火罐、加热丝、等组成（参见图1）。
它通过把单丝放置在一个加热的容器内，达到退火的目的。
该设备的主要优点：设备简单、易维护。
缺点：耗电量大，退火后单丝性能不稳定，不能在线连续退火，而且退火周期较长。
2、热管式退火热管式退火设备主要由不锈钢管、加热丝、冷却液、收放线装置等组成（参见图2）。
它通过电热丝加热一根空心管，单丝通过加热的空心管，达到退火的目的。
该设备的主要优点：设备较简单，能够实现在线连续退火，而且退火周期相对较短。
缺点：耗电量大，无法实现退火速度自动跟踪(退火温度不能跟随线速作及时调整)。
3、接触式电刷传输大电流退火接触式电刷传输大电流退火设备主要由可调变压器、电刷、电极轮、冷却液、收放线装置等组成。
它是利用单丝通电流时会发热这一原理来实现退火的。
该设备的主要优点：比较节能，能够实现在线连续退火，而且退火周期较短，能够实现退火速度自动跟踪（能自动根据单丝速度调整退火电压或电流，使单丝退火程度保持一致）。
缺点：由于靠电刷传输电流，电极轮转动使的阻力较大（费能），单丝和电极轮间有时会产生火花，影响单丝的表面质量。
（参见图3）图3 接触式电刷传输大电流退火示意图图3中，电极轮1和电极轮3的电位相等（假设都是正极），电极轮2是负极，则电极轮1和电极轮2及电极轮2和电极轮3之间的单丝都有电流通过，并产生热量。
从图中可以看出，电极轮1和电极轮2间的单丝发热比电极轮2和电极轮3的要少，单丝的相对温度较低（因为电极轮1和电极轮2间的单丝较长，通过的电流相对较小），该段称为预热段，电极轮2和电极轮3之间称为退火段。
退火的三种主要方法
退火的三种主要方法
常用的退火方法有三种：
1、不完全退火
不完全退火是将铁碳合金加热到Ac1-Ac3之间温度，达到不完全奥氏体化，随之缓慢冷却的退火工艺。
不完全退火主要适用于中、高碳钢和低合金钢锻轧件等，其目的是细化组织和降低硬度，加热温度为Ac1+(40-60)℃，保温后缓慢冷却。
2、球化退火
只应用于钢的一种退火方法。
将钢加热到稍低于或稍高于Ac1的温度或者使温度在A1上下周期变化，然后缓冷下来。
目的在于使珠光体内的片状渗碳体以及先共析渗碳体都变为球粒状，均匀分布于铁素体基体中(这种组织称为球化珠光体)。
具有这种组织的中碳钢和高碳钢硬度低、被切削性好、冷形变能力大。
对工具钢来说，这种组织是淬火前最好的原始组织。
3、去应力式退火
去应力退火是将工件加热到Ac1以下的适当温度（非合金钢在
500-600℃），保温后随炉冷却的热处理工艺称为去应力退火。
去应力加热温度低，在退火过程中无组织转变，主要适用于毛坯件及经过切削加工的零件，目的是为了消除毛坯和零件中的残余应力，稳定工件尺寸及形状，减少零件在切削加工和使用过程中的形变和裂纹倾向。
退火工艺
退火定义将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却(通常是缓慢冷却，有时是控制冷却)的一种金属热处理工艺。
目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善塑性和韧性，使化学成分均匀化，去除残余应力，或得到预期的物理性能。
退火工艺随目的之不同而有多种，如重结晶退火、等温退火、均匀化退火、球化退火、去除应力退火、再结晶退火，以及稳定化退火、磁场退火等等。
1、金属工具使用时因受热而失去原有的硬度。
2、把金属材料或工件加热到一定温度并持续一定时间后，使缓慢冷却。
退火可以减低金属硬度和脆性，增加可塑性。
也叫焖火。
(1) 降低硬度，改善切削加工性；(2)消除残余应力，稳定尺寸，减少变形与裂纹倾向；(3)细化晶粒，调整组织，消除组织缺陷。
在生产中，退火工艺应用很广泛。
根据工件要求退火的目的不同，退火的工艺规范有多种，常用的有完全退火、球化退火、和去应力退火等。
退火的一个最主要工艺参数是最高加热温度（退火温度），大多数合金的退火加热温度的选择是以该合金系的相图为基础的,如碳素钢以铁碳平衡图为基础（图1）。
各种钢(包括碳素钢及合金钢)的退火温度，视具体退火目的的不同而在各该钢种的Ac3以上、Ac1以上或以下的某一温度。
各种非铁合金的退火温度则在各该合金的固相线温度以下、固溶度线温度以上或以下的某一温度。
重结晶退火应用于平衡加热和冷却时有固态相变(重结晶)发生的合金。
其退火温度为各该合金的相变温度区间以上或退火以内的某一温度。
加热和冷却都是缓慢的。
合金于加热和冷却过程中各发生一次相变重结晶，故称为重结晶退火，常被简称为退火。
这种退火方法，相当普遍地应用于钢。
钢的重结晶退火工艺是:缓慢加热到Ac3（亚共析钢）或Ac1（共析钢或过共析钢）以上30～50℃，保持适当时间，然后缓慢冷却下来。
通过加热过程中发生的珠光体（或者还有先共析的铁素体或渗碳体）转变为奥氏体（第一回相变重结晶）以及冷却过程中发生的与此相反的第二回相变重结晶，形成晶粒较细、片层较厚、组织均匀的珠光体(或者还有先共析铁素体或渗碳体)。
退火有什么工艺技术
退火有什么工艺技术退火是一种经典的金属热处理工艺技术，通过控制金属材料的加热和冷却过程，使材料内部的晶体结构发生变化，从而改善材料的力学性能和物理性能。
退火工艺广泛应用于钢铁、铝合金、铜合金等金属材料的制造过程中。
退火工艺主要分为全退火和局部退火两种。
全退火是将整个金属材料加热到一定温度，保持一定时间后慢慢冷却至室温。
全退火可以消除金属材料中的内应力，提高材料的塑性和韧性，减少金属材料的强度和硬度。
局部退火是将金属材料的某个局部区域加热到一定温度，然后迅速冷却，使该局部区域的晶体结构得到改善，从而提高材料的硬度和耐磨性。
退火工艺的主要步骤包括加热、保温和冷却。
加热是将金属材料加热到退火温度，通常使用电阻加热、感应加热或燃气加热等方式。
保温是将金属材料保持在退火温度下一定时间，使晶体结构发生改变。
冷却是将金属材料从退火温度迅速冷却至室温，通常使用水冷或油冷等方式。
退火工艺技术的应用范围非常广泛。
在钢铁制造中，退火工艺可以改善钢材的塑性和韧性，提高钢材的加工性能。
在铝合金制造中，退火工艺可以提高铝合金的硬度和强度，减少铝合金的变形。
在铜合金制造中，退火工艺可以提高铜合金的电导率和热传导率，改善铜合金的导电性能。
退火工艺技术还可以用于金属材料的回火、时效处理和固溶处理等工艺过程中。
回火是在退火温度下将金属材料保温一段时间，然后冷却至室温，目的是改变材料的硬度和强度。
时效处理是通过连续加热和保温的方式，使金属材料内部的溶质原子重新分布，从而改变材料的硬度和强度。
固溶处理是将金属材料加热至高温，溶解材料中的晶体缺陷，然后迅速冷却，以达到改善材料性能的目的。
总之，退火工艺技术是一项重要的金属热处理工艺，可以通过控制金属材料的加热和冷却过程，改善材料的力学性能和物理性能。
退火工艺技术广泛应用于钢铁、铝合金、铜合金等金属材料的制造过程中，可以提高材料的塑性、韧性、硬度和强度，满足不同需求的金属材料的制造要求。
退火工艺技术的应用为金属制造业的发展做出了重要的贡献。
退火工艺原理
退火工艺原理退火工艺是一种常见的金属加工工艺，通过加热和冷却金属材料，调整其晶粒结构和性能，以达到改善材料的可加工性、强度和韧性的目的。
退火工艺原理是基于金属材料在不同温度下的晶体结构变化规律，通过控制加热和冷却过程中的温度、时间和速度等参数，使金属材料达到理想的组织状态。
在金属加工过程中，金属材料的晶粒结构会受到各种因素的影响，如冷变形、热变形等，导致晶粒的形状和尺寸发生变化，从而影响材料的性能。
为了恢复金属材料的晶粒结构和性能，需要进行退火处理。
退火工艺主要包括普通退火、球化退火、时效退火等几种类型，每种类型的退火工艺都有其独特的原理和应用范围。
普通退火是最基本的一种退火工艺，通过加热金属材料至一定温度，保持一定时间后再冷却至室温，使金属材料的晶粒得到再结晶和长大，从而消除冷变形后的组织结构不均匀性，提高金属材料的可加工性和韧性。
球化退火是一种特殊的退火工艺，主要用于处理高碳钢和合金钢，通过加热至球化温度区域，使碳化物分解成球状颗粒，提高材料的塑性和韧性。
时效退火是一种针对合金材料的退火工艺，通过加热至合金元素的溶解温度，保持一定时间后再快速冷却，使合金元素在晶界析出，提高材料的硬度和强度。
退火工艺的原理是基于金属材料的晶体结构变化规律，通过控制加热和冷却过程中的温度、时间和速度等参数，调整金属材料的晶粒结构和性能。
在实际应用中，退火工艺需要根据金属材料的种类、形状和要求的性能，选择合适的退火工艺和参数，确保金属材料达到理想的组织状态。
总的来说，退火工艺是一种重要的金属加工工艺，通过控制金属材料的加热和冷却过程，调整其晶粒结构和性能，提高材料的可加工性、强度和韧性。
退火工艺原理是基于金属材料在不同温度下的晶体结构变化规律，通过合理的工艺参数，实现金属材料的再结晶、球化和时效处理，确保材料达到最佳的性能状态。
在实际生产中，合理应用退火工艺可以提高金属制品的质量和效率，满足不同领域的需求。
退火工艺原理
退火工艺原理
退火工艺是一种通过加热和冷却金属材料来改变其物理和化学性质的
方法。
该工艺被广泛应用于金属制造业中，以改善材料的强度、硬度、韧性、延展性等性能。
退火工艺原理基于材料的晶体结构和热力学原理。
当金属材料处于高
温状态时，其晶体结构会发生变化，从而导致物理和化学性质的改变。
在加热过程中，金属材料的晶体结构会逐渐变得更加均匀，缺陷和应
力也会被消除或减少。
这使得材料更容易进行加工和成型，并且提高
了其强度和韧性。
在退火过程中，金属材料首先被加热到一个特定的温度（通常为其熔
点以下），然后保持在该温度下一段时间。
这允许材料达到均匀的温
度分布，并且使其内部结构发生变化。
接着，材料会被缓慢地冷却至
室温或稍高于室温的温度。
这个过程称为“退火冷却”，并且通常需
要更长的时间来完成。
在退火过程中，材料的温度和时间是非常重要的因素。
温度必须足够
高以使晶体结构发生变化，但又不能过高以致于熔化材料。
时间也必
须足够长以允许材料达到均匀的温度分布和晶体结构变化，但又不能
过长以致于导致材料变得脆弱。
退火工艺可以分为多种类型，包括全退火、正火、回火、等温退火等。
每种类型都有其特定的应用场合和优缺点。
总之，退火工艺是一种重要的金属加工方法，通过改变金属材料的物
理和化学性质来满足不同应用需求。
对于不同的金属材料和应用场景，需要选择适当的退火工艺参数来获得最佳效果。
退火工艺流程
退火工艺流程退火是一种金属热处理工艺，通过加热金属至一定温度，然后控制冷却速度，以改变其晶体结构和性能。
退火工艺可以消除金属内部的应力，提高金属的塑性、韧性和机械性能，同时还可以改善金属的加工性能和热处理性能。
下面我们将详细介绍金属的退火工艺流程。
1. 加热。
首先，将金属件放入加热炉中进行加热。
加热温度取决于金属的种类和要求的性能，一般来说，加热温度通常高于金属的临界温度。
在加热的过程中，要尽量避免金属表面的氧化和变质，通常会在加热炉中设置保护气氛或者使用包装材料覆盖金属表面。
2. 保温。
当金属件达到所需的加热温度后，需要保持一定的时间进行保温。
保温时间也是根据金属的种类和要求的性能来确定的，一般情况下，保温时间越长，晶粒长大的越充分，金属的性能也会更好。
3. 冷却。
在保温结束后，需要将金属件从加热炉中取出，然后进行冷却。
冷却速度也是非常重要的，通常情况下，可以选择空冷或者快速冷却。
空冷是将金属件放置在自然环境中进行冷却，而快速冷却则是通过水、油或者盐水淬火来进行。
4. 空冷。
空冷是最常见的冷却方式，金属件在加热后自然冷却至室温。
这种方式适用于一些低碳钢、合金钢和铸铁等金属材料，可以有效改善金属的塑性和韧性。
5. 淬火。
淬火是通过将加热后的金属件迅速浸入冷却介质中，以快速冷却金属，从而获得高硬度和高强度。
淬火适用于一些高碳钢、合金钢和工具钢等金属材料，可以有效提高金属的硬度和耐磨性。
6. 回火。
有些金属在淬火后会出现过硬的情况，此时需要进行回火处理。
回火是将淬火后的金属件加热至较低的温度，然后进行保温和冷却，以降低金属的硬度，提高其韧性和韧度。
在实际应用中，退火工艺流程可以根据具体的金属材料和要求的性能进行调整和优化。
通过合理的退火工艺，可以有效改善金属的性能，满足不同工程和产品的需求。
因此，掌握退火工艺流程对于金属加工和热处理非常重要，也是金属材料工程师必备的技能之一。
退火工艺流程
退火工艺流程退火工艺是指利用热处理方法，将金属材料加热到一定温度，保温一段时间，然后缓慢冷却至室温，以改变材料的组织结构和性能的工艺。
退火工艺是金属热处理中最基本、最常用的工艺之一，广泛应用于各个领域的金属材料加工中。
退火工艺是通过改变金属材料的晶粒结构，来改变其力学性能、物理性能和化学性能的。
通过退火工艺，可以消除金属内部的应力，提高金属的塑性和韧性，改善金属的加工性能。
同时，退火工艺还可以消除金属材料的残余应力，提高金属的表面光洁度和耐腐蚀性能。
退火工艺流程可以分为加热、保温和冷却三个阶段。
首先是加热阶段，将金属材料置于加热炉内，通过加热炉的加热源（如燃气、电阻丝等）进行加热，使金属材料均匀升温至所需退火温度。
加热过程中，要控制加热速度，确保金属材料均匀加热，避免因温度过高、过低造成金属变形或烧焦。
加热到所需温度后，进入保温阶段。
保温时间根据金属材料的不同和所需的退火结果来确定。
一般情况下，保温时间较短，可以使金属材料的晶粒生长细化，提高金属材料的强度和韧性。
而长时间保温，则可以使晶粒长大，提高金属材料的延展性和导电性。
最后是冷却阶段，冷却方法有多种，可以用空气冷却、水冷却、油冷却等。
冷却速度的选择根据金属材料的不同和所需的退火效果来确定。
快速冷却可以使金属材料保持较细小的晶粒结构，提高金属的硬度和强度。
而慢速冷却，则可以使晶粒生长缓慢，提高金属材料的韧性和延展性。
除了基本的退火工艺流程，还有一些特殊的退火工艺。
如偏析退火、淬火回火退火等。
偏析退火是利用金属材料中原子偏析现象和相变过程，通过加热和冷却的方式，调节材料中的成分分布，以改善材料的性能。
淬火回火退火是将金属材料先进行快速冷却（淬火），再进行回火退火，可以在保持金属硬度的基础上提高金属的韧性和延展性。
总之，退火工艺是金属材料加工中不可或缺的环节，通过调整退火工艺参数，可以得到所需的金属材料性能，提高金属材料的质量和使用寿命。
在实际应用中，需要根据具体的金属材料和工艺要求，合理选择合适的退火工艺流程，以获得最佳的退火效果。
退火工艺流程
退火工艺流程
《退火工艺流程》
退火是一种对金属材料进行热处理的工艺，通过加热和冷却的过程来改变材料的结晶状态和性能。
退火工艺流程在金属加工中起着非常重要的作用，可以降低材料的硬度，增加塑性，改善加工性能，提高材料的韧性和强度。
退火工艺流程一般包括以下几个步骤：
1. 加热
首先将金属材料加热到一定温度，使其达到所需的结晶状态。
根据不同的金属材料和要求的性能，加热温度和时间也会有所不同。
2. 保温
在达到所需温度后，需要将金属材料保持在这个温度下一定的时间，以确保金属内部的组织能够完全达到均匀稳定状态。
这个步骤也被称为恒温保温。
3. 冷却
经过保温后，将金属材料慢慢地冷却到室温。
冷却速度的调整对材料性能也有很大的影响，通常采用缓冷的方式进行。
通过这一系列的加热、保温和冷却过程，金属材料的结晶状态和组织结构会发生改变，从而使材料的性能得到提高。
退火工艺流程在金属加工中有着广泛的应用，可用于改变金属材料的硬度、强度、韧性等性能，以满足不同场合的要求。
同时，良好的退火工艺流程也可以有效地降低材料的内应力，提高材料的加工性能和稳定性，是一项非常重要的工艺技术。
退火的工艺技术
退火的工艺技术退火是指通过加热材料至一定温度后，再以适当速度冷却的工艺技术。
其目的是改善材料的力学性能、物理性能和化学性能，提高材料的使用性能。
退火的工艺技术广泛应用于各个行业，包括冶金、汽车制造、机械制造等领域。
退火的工艺技术主要包括三个过程：加热、保温和冷却。
加热是将材料加热至一定温度，一般会根据材料的特性和要求选择适当的温度。
保温是将材料在加热温度下保持一段时间，使其达到均匀加热的状态，以提高退火效果。
冷却是将材料从高温迅速冷却至常温，通过控制冷却速度可以对材料的组织结构产生影响。
退火的工艺技术主要有以下几种类型：全退火、球化退火、时效退火、淬火退火等。
全退火是将材料加热至临界温度以上，保温一段时间，然后缓慢冷却至室温。
全退火可以消除材料内部的应力和组织偏析，提高材料的塑性和韧性。
球化退火是将冷加工后的材料加热至临界温度以上，保温一段时间，然后缓慢冷却。
球化退火可以改善材料的晶粒结构，提高材料的塑性和韧性。
时效退火是将材料加热至临界温度以上，保温一段时间，然后迅速冷却。
时效退火可以通过固溶和析出的过程改善材料的硬度和强度。
淬火退火是将材料加热至临界温度以上，保温一段时间，然后迅速冷却。
淬火退火可以通过淬火和回火的过程提高材料的硬度、强度和韧性。
退火的工艺技术在实际应用中需要根据材料的特性和要求来选择合适的工艺参数。
例如，在冶金行业，退火可以使锻造或轧制后的金属材料恢复其塑性和韧性，提高其加工性能；在汽车制造行业，退火可以改善发动机曲轴的组织结构，提高其强度和耐疲劳性能；在机械制造行业，退火可以对焊接件进行处理，消除焊接应力，提高焊接接头的力学性能。
总之，退火是一种重要的工艺技术，通过加热、保温和冷却的过程，可以改善材料的力学性能、物理性能和化学性能，提高材料的使用性能。
在各个行业中，退火的工艺技术被广泛应用，对提高产品质量和性能起着重要作用。
退火工艺流程
退火工艺流程退火是金属材料加工过程中常用的一种热处理工艺，通过对金属材料进行退火处理，可以改善材料的力学性能和物理性能，使材料具有更好的加工性能和使用性能。
退火工艺流程是指在金属材料加工过程中，对材料进行退火处理的具体步骤和方法。
下面将详细介绍退火工艺流程的具体内容。
首先，进行预处理。
在进行退火处理之前，需要对金属材料进行预处理，包括清洗、除油、除锈等工序，以确保材料表面清洁，并且去除杂质和氧化层，为后续的退火处理做好准备。
其次，进行加热。
将经过预处理的金属材料放入加热炉内，进行加热处理。
加热温度是根据金属材料的种类、成分和加工要求而定，一般情况下，加热温度控制在材料的临界温度以上。
加热的目的是使金属材料达到一定温度，以改变其组织结构和性能。
随后，进行保温。
在金属材料达到所需的加热温度后，需要进行一定时间的保温处理。
保温时间的长短取决于金属材料的种类和加工要求，一般情况下，保温时间越长，组织结构的改变越明显，性能的提升也越显著。
然后，进行冷却。
在金属材料经过一定时间的保温处理后，需要进行冷却处理。
冷却的方式有多种，可以是自然冷却，也可以是采用水冷、油冷等介质进行快速冷却。
冷却的方式和速度对金属材料的组织结构和性能有很大的影响，需要根据具体情况进行选择。
最后，进行后处理。
在金属材料经过退火处理后，需要进行一定的后处理工序，包括清洗、除氧化层、表面处理等，以确保材料的表面光洁度和质量。
总之，退火工艺流程是金属材料加工过程中非常重要的一环，通过合理的退火工艺流程，可以改善金属材料的性能，提高材料的加工性能和使用性能，为材料的进一步加工和应用奠定良好的基础。
希望本文对退火工艺流程有所帮助，谢谢阅读。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、铝箔退火工艺操作规程
1 适用范围、定义及工艺参数
1.1 本规程适用于轧制箔材的分卷、分切、剪切成品、轧制卷材成品的退火。
1.2 定义
为满足成品交货的机械性能和获得无油斑表面的铝箔材而进行的热处理工序。
1.3 退火炉的主要技术参数见表22。
表22
1.4 炉子的性能见表23。
表23
2 烘炉制度
新炉使用前及旧炉子大修后，各系统工作正常情况下，必须进行烘炉，烘炉制度见表24。
表24
3 操作前准备
3.1 接料时按生产卡片核对退火箔卷的合金牌号、状态、批号、规格及数量,•并检查有无碰伤、划伤、串层，发现问题及时解决。
3.2 装炉前应按顺序记录好各卷的批号、合金、规格及重量，避免出炉时混料。
3.3 同炉退火的铝箔按要求放在料架或料筐上。
3.4 工件测温采用外径230mm左右，宽度300mm左右的铝卷模拟块。
工件热电偶插在该卷端部距外圆10-20mm处，深度要求20-30mm。
装炉前要采用凉透的模拟块并检查热电偶是否插紧，以及有无破损情况，确认完好时方可装炉。
要求每炉必须安放四根工件热电偶，两根备用。
3.5 开动前应仔细检查加热系统、冷却系统、保护气体发生系统以及仪表等是否正常和安全，确认正常后方可随炉升温。
3.6 每次装炉前，应将炉内以及风机口所剩铝屑及脏物清除干净，否则不能装炉。
4 炉子操作
4.1 各批料的退火均为装炉后随炉升温。
4.2 成品退火加热时炉子发生故障或因停电等原因，炉料在炉子停留时间不超过1小时可以补充加热时间，如果超过1小时则应重新退火。
4.3 装炉后炉门放下时，开启上下开启装置，放下后应开动炉门压紧装置。
4.4 调整炉子定温，当温度快达到要求时，应改定温，调到要求温度下恒温，且在此温度下进行保温，并应每小时检查一次各仪表控制情况，做好记录以免仪表失灵而跑温或引起损坏，如有异常，及时找有关人员解决。
4.5 当保温达到要求时间后，开动冷却装置，使其按工艺降到要求出炉的温度后方可出炉。
4.6 出炉时应停电，启动炉门，装卸料车速度应平稳、缓慢，以防炉料因冲击而损伤。
•(注：新线炉门启动时严禁天车行驶，炉门必须降至天车能顺利通过的位置，天车方可行驶)
4.7 出炉后将生产卡片及已备好的标签一同送至下工序。
4.8 料车执行装出炉及倒料任务时，无论自动、手动，操作人员均须注意车上料筐位置是否正确，与内料架、外料架是否相碰，料车用大车时，油泵必须回位。
4.9 手动操作操作必须确认大车对轨正确（料车操作台上两个信号灯都亮时）后才能启动小车。
大车未完成对轨之前，严禁启动小车，以免出现事故。
4.10 每隔三个月检查一次料车行程开关是否失灵。
4.11 严禁蹬踏大车行程开关盒，以免损坏对轨装置。
4.12 每年至少一次进行炉温均匀性测试，日常工作中如发现异常，应及时进行测试。
5 成品退火制度
铝箔成品退火制度见表13，说明如下：
5.1 各不同合金规程铝箔退火所采用的工件测温模拟块均相同，见前“操作前准备”。
5.2 装炉量：1-6#不大于10吨，8#、9#不大于18吨，7#、10-16#不大于20吨。
5.3 表25中所没有的合金及规格的成品退火制度由分厂技术员临时给定。
续表25(完)
二、板材退火工艺操作规程１．适用范围
本规程适用于铝及铝合金板带材的退火２．退火炉的主要工艺参数
2.1 １#、２#炉主要工艺参数
2.1.1 最大装炉量13970Kg。
2.1.2 最高加热温度535℃。
2.1.3 炉子加热功率360Kw。
2.2 ３#、４#炉主要工艺参数。
2.2.1 最大装炉量20000Kg。
2.2.2 最高加热温度535℃。
2.2.3 炉子加热功率720KW。
３．烘炉制度
在大修后生产前必须进行烘炉，制度见表10
４．装炉前的准备
••• 4.1装炉前应将炉膛内、铝卷、料架上的铝屑、脏物清除干净。
4.2装炉前，应检查电气设备、仪表、风源、水源等，确认正常
后方可装炉。
4.3装炉前，操作工应核对工艺卡片与退火料上的批号、卷号、
规格、合金状态是否相符，相符后方可装炉。
５．装、出炉时注意事项
5.1装炉时应作到带卷上下、左右、前后基本对称，卷与卷间隙基本一致。
5.2装出炉放料时，要保证料架与铝卷所接触的面光滑，不得有
尖硬的突出物。
5.3不允许有严重的油污及潮湿物装入炉内，装炉和出炉时不宜
长时间打开炉门。
5.4在装出炉吊运中应注意避免压伤、勒伤、擦伤、碰伤等。
６．正常工作时的注意事项
6.1注意循环风机的开启顺序。
••• 6.2装炉后在记录本上记上日期、批号、卷号、垛号、合金状态、装炉量、产品规格、装炉时间、定温温度及时间、出炉时间、
故障及处理方法，值班人员应签字。
6.3每半小时应记录一次温度（金属温度、炉气温度）。
••• 6.4要经常检查仪表工作是否正常，检查定温是否与工艺要求相符。
热电偶显示情况是否正常，发现异常现象要及时处理，
处理不了时报告有关人员和领导。
6.5当炉气温度达到１７６℃以下时才可以打开炉门出炉。
７．故障处理
••• 7.1退火过程中，如水、风、电发生故障时，故障在１小时以下
按原制度处理。
超过１小时，通知技术股处理。
7.2保温期间工件超温：
7.2.1 降低空气定温值。
7.2.2 打开辅助冷却，循环风机变为慢速。
８．退火工艺制度
8.1 Ｏ状态产品退火工艺(板厚：0.3--2.0mm)见表11
注：同炉的卷重相差较大时，1#～4#应分别按大卷×2、×2 、×3、×4的重量所对应的制度进行退火。
8.2 Ｈ24状态产品退火工艺(板厚：0.3～2.0mm)见表12
8.3 Ｈ26状态产品退火工艺(板厚：0.3～1.5mm)见表１3
表13。
