架桥机结构及工作特点(介绍)
JQSS900型隧道内外通用架桥机
产品结构PRODUCTS & STRUCTUREJQSS900型隧道内外通用架桥机陈家乐（中铁工程机械研究设计院有限公司，湖北武汉430066）［摘要］JQSS900隧道内外通用架桥机为解决900t级混凝土箱梁在多桥隧相连的山区架梁工程而研发。
该架桥机可在隧道内、外及进、出隧道口架梁，并且不需任何辅助设备即可实现运梁车驮运架桥机转场、掉头等功能。
介绍了JQSS900架桥机的结构组成、作业程序及特点，该运架设备具有重大的经济及社会效益。
［关键词］架桥机；900t箱梁隧道架梁；结构及特点［中图分类号］U445.36 ［文献标识码］B ［文章编号］1001-554X（2016）12-0055-04 JQSS900inside and outside tunnel general bridge machineCHEN Jia-le随着高速铁路的不断发展，铁路桥梁混凝土预制箱梁的应用越来越广泛，箱梁架设施工工况越来越复杂，特别是山岭地区桥隧相连地段及隧内溶洞地区，对箱梁架设的施工设备提出了更高要求。
不仅要求箱梁运架设备能自由通过隧道，而且在进出隧道口及隧道内任何位置都有架梁要求。
传统可过隧运架设备在遇到多连续梁、多桥隧相连等工况下往往无法架设或作业效率很低，施工成本高，影响施工进度。
JQSS900型隧道内外通用架桥机解决了隧道口架梁及隧道内架梁难的问题。
1 架桥机的结构及特点JQSS900型隧道内外通用架桥机采用一种新颖隧道内架梁的架设工序和桥间转移方法，配合低位运梁车的使用，可实现隧道内、外箱型梁架设，驮运转场无需任何拆装，可随架随走。
能满足20～32m标准梁和非标梁的架设。
JQSS900双跨分体式隧道内外通用架桥机用于架设900t级混凝土箱型梁。
该架桥机由低位运梁车和双主梁架桥机组成，可实现隧道内外一致的架梁作业流程和效率，能适应大坡道架梁、非标梁架设，变跨梁、门式墩下架设等工况的施工。
低位运梁车可驮运梁片或架桥机过隧道，并且不需任何辅助设备即可完成架桥机的驮运转场。
浅谈TLJ900型架桥机的结构组成及应用
Ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ Ｃ ｏ ｍｐ ｏ ｓ ｉ ｔ ｉ ｏ ｎ ａ ｎ ｄ Ａｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ Ｔ Ｌ Ｊ ９ ０ ０ Ｔｙ ｐ ｅ ｏ ｆ Ｂｒ ｉ ｄ ｇ ｅ Ｇｉ ｒ ｄ ｅ ｒ Ｅｒ ｅ ｃ ｔ ｉ ｏ ｎ Ｍａ ｃ ｈ ｉ ｎ ｅ
ｂｒ ｉ ｄ ｇｅ ｇ ｉ ｒ ｄｅ ｒ ｅ ｒ ｅ ｃ ｔ ｉ ｏ ｎ ｍａ ｃ ｈｉ ｎｅ ｉ ｓ ａ ｎ ｅ ｗ ｄｅ ｖｉ ｃ ｅ ｄｅ ｓ ｉ ｇ ｎｅ ｄ ｆ ｏｒ ｔ ｈ ｅ ｈｉ ｇｈ ｓ ｐ ｅ ｅ ｄ ｒ ａ ｉ ｌ ｗａｙ ｂｒ ｉ ｄ ｇｅ ｓ ｂｕｌ ｋｙ ｏｆ ｖ ｏｌ ｕｍ ｅ，ｗ ｅ ｉ ｇｈ ｔ ｏｆ ｌ ａ ｒ ｇ ｅ ａ ｎｄ ｂ ｉ ｇ ｃ ｏ ｎｓ ｔ ｒ ｕｃ ｔ ｉ ｎｇ ｄ ｉ ｆ ｆ ｉ ｃ ｕｌ ｔ ｉ ｅ ｓ ．Ｉ ｔ ｃ ａ ｎ ｍｅ ｅ ｔ ｔ ｈｅ ｃ ｏ ｎｓ ｔ ｒ ｕｃ ｔ ｏｆ ３２， ２ ４， ２ ０ ｍ ｔ ｗｏ— ｌ ａ ｎｅ ｐｒ ｅ — ｓ ｔ ｒ ｅ ｓ ｓ ｅ ｄ ｃ ｏｎ ｃ ｒ ｅ ｔ ｅ ｂｏ ｘ ｇｉ ｒ ｄ ｅ ｒ，ｔ ｈ ｅ
（ Ｘｉ ’ ａ ｎ Ｒａ ｉ ｌ ｗａ ｙ Ｖｏ ｃ ａ ｔ ｉ ｏ ｎ ＆ Ｔｅ ｃ ｈ ｎ ｉ ｃ ａ ｌ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ 。Ｘｉ ａ ｎ ７ １ ０ ０ １ ４．Ｃｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｌｉ ｎ ｅ ｆ ｏ ｒ ｐ ａ ｓ ｓ ｅ ｎ ｇ ｅ ｒ ｔ ｒ ａ ｎ ｓ ｐ ｏ ｒ ｔ ａ ｔ ｉ ｏ ｎ ｉ ｓ ｔ ｈ ｅ ｉ ｍｐ ｏ ｒ ｔ ａ ｎ ｔ ｒ ａ ｉ ｌ ｒ ｏ ａ ｄ ｉ ｎ ｇ ｐ ｒ ｏ ｊ ｅ ｃ ｔ ｏ ｆ ｉ ｎ ｖ ｅ ｓ ｔ ｍｅ ｎ ｔ ｏ ｆ ｏ ｕ ｒ ｃ ｏ ｕ ｎ ｔ ｒ ｙ ，ＴＩ Ｊ ９ Ｏ Ｏ
架桥机工作原理

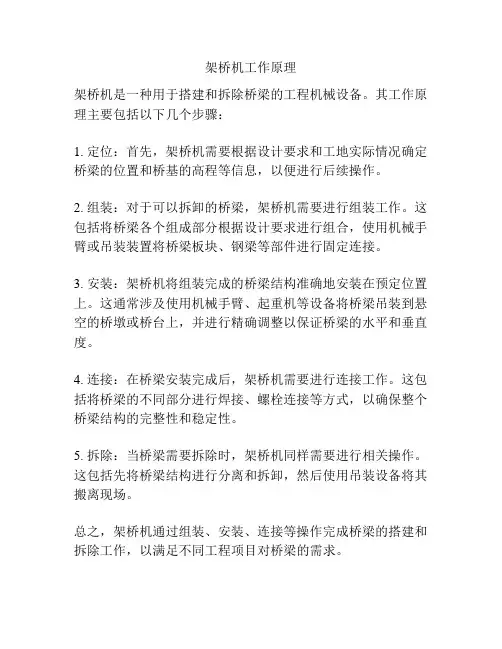

架桥机工作原理
架桥机是一种用于搭建和拆除桥梁的工程机械设备。
其工作原理主要包括以下几个步骤：
1. 定位：首先，架桥机需要根据设计要求和工地实际情况确定桥梁的位置和桥基的高程等信息，以便进行后续操作。
2. 组装：对于可以拆卸的桥梁，架桥机需要进行组装工作。
这包括将桥梁各个组成部分根据设计要求进行组合，使用机械手臂或吊装装置将桥梁板块、钢梁等部件进行固定连接。
3. 安装：架桥机将组装完成的桥梁结构准确地安装在预定位置上。
这通常涉及使用机械手臂、起重机等设备将桥梁吊装到悬空的桥墩或桥台上，并进行精确调整以保证桥梁的水平和垂直度。
4. 连接：在桥梁安装完成后，架桥机需要进行连接工作。
这包括将桥梁的不同部分进行焊接、螺栓连接等方式，以确保整个桥梁结构的完整性和稳定性。
5. 拆除：当桥梁需要拆除时，架桥机同样需要进行相关操作。
这包括先将桥梁结构进行分离和拆卸，然后使用吊装设备将其搬离现场。
总之，架桥机通过组装、安装、连接等操作完成桥梁的搭建和拆除工作，以满足不同工程项目对桥梁的需求。
架桥设备的分类与特点(三篇)
架桥设备的分类与特点架桥设备是一种将预制钢筋混凝土(或预应力混凝土)梁片(或梁段)，吊装在桥梁支座上的专用施工机械。
我国目前的公路架桥设备虽说形式各异，但概括起来可以分为导梁式架桥设备、缆索式架桥设备和专用架桥机三类。
1)导梁式架桥设备这类架桥设备是利用贝雷架(或万能杆件、战备军用桁梁)拼装成的导梁作为承载移动支架、再配置部分起重装置与移动机具来实现架梁。
2)缆索式架桥设备这类架桥设备是利用万能杆件，或者圆木拼成索塔架式人字形扒杆，用架设的钢丝绳组成吊装设备和行走装置，将梁架设在墩台上，直接就位或横移就位。
3)专用架桥机专用架桥机是在导梁式架桥设备基础上，通过对其结构和起吊、行走设备进行改善而发展起来的专用施工机械，按导梁形式可分为双导梁型和单导梁型两种。
双导梁结构形式目前在公路架桥中应用最为广泛，其导梁的承载能力强，整机横向稳定性能较好。
单导梁型架桥机具有结构紧凑，利用系数较高，对曲线及斜交桥梁适应能力强，容易实现架涉外边梁等特点。
其横移一般靠导梁整机横移来实现移梁、落梁工序。
架桥设备的分类与特点（二）架桥设备是指用于搭建临时性桥梁或梁道的各种工具和设备。
根据使用方法、结构和材料等不同分类标准，架桥设备可以分为多种类型。
下面将对不同类型的架桥设备进行分类和介绍，并介绍其主要特点。
1. 动力架桥设备动力架桥设备是指通过机械、电力或液压等动力源来运行的设备。
这类设备通常具有较高的工作效率和承载能力，能够适应各种复杂的施工环境和条件。
常见的动力架桥设备包括：- 桥梁起重机：用于吊装和安装桥梁构件，具有较高的起重能力和作业范围。
- 行走式塔吊：用于吊装和安装桥梁构件，能够在工地内自由行走，适应复杂的施工环境。
- 马车式起重机：具有移动性强和起重能力大的特点，适用于大跨度、大吨位桥梁的建设。
2. 支座和滑移架支座和滑移架是用于桥梁支撑和施工过程中桥梁位置调整的重要设备。
这类设备主要包括：- 支座：用于提供桥梁的支撑，可以调整桥墩的高度和位置，确保桥梁的平稳施工和使用。
架桥机工作原理
架桥机工作原理
架桥机是一种专门用于搭建桥梁的工程机械设备。
它采用了先进的液压系统和机械结构，以实现高效、安全地构建桥梁的目的。
架桥机的工作原理主要包括以下几个步骤：
1. 准备阶段：架桥机需要先进行基本设置和准备工作。
操作人员首先要确定桥梁的设计方案，并根据设计方案来调整架桥机各个部件的配置。
此外，还需要选择合适的桥梁材料，并进行装载和固定。
2. 安装桥塔：首先，架桥机需要将桥塔部分的各个组件从运输车辆上卸载下来，并进行检查和调整。
接下来，架桥机通过液压系统将桥塔的各个部分在指定的位置进行拼接和安装。
安装完成后，操作人员需要对桥塔进行稳固固定，确保其牢固可靠。
3. 搭设主梁：桥塔安装完成后，架桥机通过液压系统将主梁依次吊装至桥塔之间，并将其与桥塔牢固连接。
在吊装过程中，操作人员需要根据需要调整各个部件的位置，确保主梁的正确安装。
安装完成后，还需要对主梁进行调整和校正，确保其水平和垂直度达到工程要求。
4. 安装辅助设备：架桥机还需要安装一些辅助设备，如护栏、桥面板等。
这些设备通常是通过液压系统或其他机械手段进行安装和调整。
操作人员需要根据设计要求，将这些设备安装到指定位置，并进行固定和调整。
架桥机是桥梁施工中不可或缺的设备，它通过自身的结构和工作原理，能够有效地提高桥梁施工的效率和质量。
在实际使用中，操作人员需要严格遵守操作规程，确保工作安全，并及时进行设备维护和保养，以延长设备的使用寿命。
2.运架一体式架桥机技术描述解析
a）载荷传感器；
b）司机室的手柄和按钮开关；
c）压力传感器；
d）角度传感器；
e）各机械运动机构的限位器。
PCL控制动作互锁。具备但不限于以下各项操作：
1）控制运架机走行和起吊互锁；
2）当载荷传感器测出起吊超载时，只允许落钩，不允许升钩；
3）位置传感器测出吊高超高时，停止吊升动作，并只允许落钩；
主机主梁的前、后端部装有平台，分别安装动力泵站和绞车组，设有上下扶梯。
在第七节梁的下部装有辅助起吊装置，可以起吊滚轮支腿。
正、副驾驶室分别装在前、后端轮组走行梁上面。
4.2导梁机
导梁机分为导梁、架梁小车、后支腿、后滚轮支腿、中滚轮支腿、前滚轮支腿、支腿吊装架等七部分。
导梁为箱式结构，用特殊钢板焊接而成，刚性高，重量轻。导梁为导梁机的主体，上部装有架梁小车，下部装有后支腿、后滚轮支腿、中滚轮支腿及前滚轮支腿。
4）通过装在卷筒上的传感编码器实现同步起吊，
5）控制后走行轮组和架梁小车的同步作业；
6）油压传感器测出油压超出设计限制值时，自动停止各种操作，
7）控制轮组转向：当轮组中有一对不在0度或90度位置时，不允许走行起动；
8）当90度支撑油缸没有完全收回时，运架机不能行走；
9）四绞车同步运行超过允许偏差时，卷扬机自动停止；
比例分配阀能保证梁体起吊和下落十分平稳。
液压回路配有通用滤清装置用以清洁液压油。所有管路均是阻燃抗腐型的，适合在工程机械上安装，能抗油污侵蚀。
液压回路配有压力阀以控制油路中的最大工作压力。适当部位配有压力表用以检查系统工作压力。
液压回路系统中有足够的测试点位,满足检查所有油路的需求。
所有动作均由各执行阀组控制。
120t-30m架桥机说明书
实用标准文档30m/120t架桥机安装、使用、维护说明书河南天路桥梁工程机械有限公司目录一、用户须知 (2)二、公司简介 (3)三、用途介绍及技术参数 (4)四、桥机特点： (5)五、桥机安装： (5)六、桥机过孔： (9)七、桥机架梁 (10)八、维护保养 (12)九、常见故障原因及排除方法 (14)十、质量承诺 (15)十一、售后服务承诺 (16)一、用户须知尊贵的阁下谢谢您对我公司的支持和合作!您购买的架桥机属于国家特种设备。
国家对特种设备的安装、操作使用有严格的规定，请向当地技术监督局详细了解,以便不影响您购买的设备正常安装和使用。
1、收到产品后应严格对照发货清单验收产品及其附件有无损坏。
核对数量是否与清单相符。
技术文件是否完整。
2、应及时与我公司售后服务人员沟通做好安装所需的材料、工具、吊装设备的准备，以便加快安装进度。
3、双方尽快做好技术资料的移交工作。
4、安装前使用方应到当地技术监督局进行安装告知，请注意与检验部门（主检员）的人际关系处理和沟通。
5、架桥机的安装、操作、指挥、吊装等所有人员必须持证上岗并建立完备的操作、维护、保养制度。
6、安装完毕双方自检验收后应及时通知当地有关部门进行检验,检验合格后方可使用。
7、验收后与我公司安装人员办理设备移交手续。
并对我公司安装人员工作表现及安装（设备）质量给予评定。
8、设备在使用过程中如发现质量问题应及时拨打我公司售后服务电话，以便及时提供服务。
9、如需要配件应写明规格型号及收货人详细地址。
二、公司简介河南天路桥梁工程机械有限公司,位于中原大地九朝古都:洛阳市区。
占地45亩、厂房2800平方米,是从事高速公路、轻轨铁路等起重设备制造、桥梁工程施工，技术咨询的一体化实业公司。
公司管理通过了ISO9001国际质量管理体系的认证，产品通过了国家型式试验，取得了国家A级特种设备制造许可证,特种设备安装改造维修许可证。
所有出厂产品和参与工程施工用的设备均经特种设备质量监督检验。
公路架桥机简介
公路架桥机介绍
x目前，国内使用较多的公路架桥机大多数为步履式单导梁架桥机和步履式双导梁架桥机，各有优点。
步履式双导梁架桥机主要分为三角桁架双导梁架桥机、贝雷双导梁桥架桥机等形式。
下面着重介绍步履式单导梁架桥机和步履式双导梁架桥机的结构、主要性能及桥机过孔、架梁的步骤。
一、步履式单导梁架桥机
步履式单导梁架桥机属单梁机臂简支式架桥机，用于架设大跨度的简支梁（T梁、箱梁和工字梁），可架设直桥、斜桥和曲线桥。
该机主要由机臂、伸缩臂、0号柱、1号柱、2号柱、3号柱、1号吊梁行车、2号吊梁行车、控制室、电器设备、液压系统等主要部件构成（如图1所示）。
单导梁架桥机主要部件结构及性能如下：
机臂
3
（图1）
机臂：机臂是架桥机的主要承重主梁，为箱形截面。
机臂支承在1号柱、2号柱上。
伸缩臂：伸缩臂位于机臂内，其作用为架桥机过孔。
0号柱：位于伸缩臂前端下方，为窄门式框架结构，能调节上下高度，架桥机过孔时作临时支撑之用。
1号柱：位于机臂1号曲梁中间，为门式结构，架桥机的主要承重柱。
2号柱：位于机臂2号曲梁中间，为门式四柱结构，架桥机的主要承重柱，控制室安装于其上。
1、2号吊梁行车：1、2号吊梁行车安装于机臂下翼缘上，以机臂下翼缘为轨道，沿机臂行走，为吊梁、运梁之用。
该架桥机的结构特点为：机臂采用单臂空腹箱梁做主承力构件，整机自重轻；过孔采用机臂伸缩引导，安全可靠、灵活；采用齿轮齿链传动，整机自锁性好；采用液压驱动卷筒，制动可靠；采用水平油缸顶推加整机横移方式，架边梁可一次到位；机臂能上下升降、前后伸缩、左右摆头，能方便架设斜桥、曲线桥。
该系列架桥机的性能参数如下表1：
表1。
高铁架桥机工作原理
高铁架桥机工作原理
随着我国经济的发展，我国的铁路建设也在不断的进步，高速铁路的建设也在不断加快，高铁桥梁建设就是其中一个重要的组成部分。
现在我们国家已经成功的建造出了自己设计制造的高铁桥梁，现在正在进行测试中，我国高铁桥梁建设技术取得了很大的突破。
架设机简介
架桥机是我国自主研发生产的高速铁路桥梁施工机械设备，主要用于架梁、架设简支梁、箱梁、T梁桥等。
目前我国已经成功制造出了一种叫“复兴号”的高速铁路架桥机。
工作原理
这架桥机主要由起重系统、走行系统、支撑系统、支腿系统、起吊系统和轨道系统等六部分组成。
“复兴号”架桥机由起吊主机和行走主机两部分组成，通过中间支腿与轨道连接，由卷扬机牵引行走。
工作过程
起重系统主要由主副起吊机和龙门吊组成。
主吊机包括起吊主梁和平衡梁两部分。
主吊机主要用于起吊桥梁上的T梁和桥面板。
主吊机可以起升到900米以上的高度，最高起升高度可以达到200米，起重能力为1000吨。
—— 1 —1 —。
架桥机说明书。
目录1、概述 12、设计依据及参考技术规范 13、主要结构及功能 24、设备安装 35、使用说明 56、过孔 67、架设 68、维护保养 69、注意事项及故障排除 610、安全操作规程81、概述1.1用途介绍WQJQ40/160Ⅱ型架桥机为步履式新型架桥机，过孔不用铺设专用轨道。
该架桥机是一种运行工作范围广、性能优良、操作方便、结构安全的钢结构轨道式预制梁吊装架设设备。
该架桥机是一种运行工作范围广、性能优良、操作方便、结构安全的钢结构轨道式预制梁吊装架设设备。
本产品适应于山区修筑公路，能够满足大坡度、小半径弯桥、斜桥以及隧道口桥梁架设的要求。
同样，在平原施工条件好的地方更加方便。
本产品使用于-20~40℃，无火灾、无爆炸和无腐蚀性介质的环境中工作。
1.21.3型号说明WQJQ40 / 160 Ⅱ简型起升载荷160 t跨度≤40m架桥机型号2、设计依据及参考技术规范2.1设计依据WQJQ40/160Ⅱ型架桥机设备购销协议。
2.2参考技术规范《起重机设计规范》（GB3811-83）《钢结构设计规范》（GBJ17-88）3、主要结构及功能该架桥机为了运输方便和现场安装，主结构之间采用销轴和法兰连接，其结构见总装示意图。
该架桥机在结构上可以分为主梁、提升小车、前支腿、中支腿、行走轨道、运梁平车、液压和电气等几部分，构成一个完整的结构体系。
3.1主梁主梁为三角桁架式结构，采用型钢和钢板焊接而成。
有结构轻、刚性好、稳定性强、抗风能力大、安装方便、外形美观等优点。
主梁是架桥机的主要承力构件，分为2列，每列全长50米。
为了运输方便，每列主梁又分为5节（见总装示意图），通过销轴联接。
两列主梁通过后上横梁、前框架及前支腿横梁联接在一起。
主梁上弦杆顶部铺设有方钢轨道，提升小车在上部运行及进行起吊作业。
3.2前框架由型钢焊接而成，总长度可以根据需要进行调节。
它位于两列主梁的前端，通过螺栓把两列主梁接在一起。
架设斜桥或弯桥时，自身具有调节角度的功能。
