【机械制图】第七章 常用零件的特殊表示法
机械制图试题库及答案（精心汇编）
7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）1、五、检查下图尺寸注法的错误，将正确的标注方法标注在右边图中。
1、答案《机械制图》课程试题库第二章正投影作图基础一般位置平面。
13、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为正平面、水平面、侧平面。
14、与正面平行的平面，与其它两个投影面垂直这样的平面称为正平面。
它的正投影反映实形。
二、选择题1、下列投影法中不属于平行投影法的是（ A ）A、中心投影法B、正投影法C、斜投影法2、当一条直线平行于投影面时，在该投影面上反映（ A ）A、实形性B、类似性C、积聚性3、当一条直线垂直于投影面时，在该投影面上反映（ C ）A、实形性B、类似性C、积聚性4、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高5、主视图与俯视图（ A ）A、长对正B、高平齐C、宽相等6、主视图与左视图（ B ）A、长对正B、高平齐C、宽相等*7、为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。
A、三B、四C、五*8、三视图是采用（ B ）得到的A、中心投影法B、正投影法C、斜投影法★9、当一个面平行于一个投影面时，必（ B ）于另外两个投影面A、平行B、垂直C、倾斜★10、当一条线垂直于一个投影面时，必（ A ）于另外两个投影面A、平行B、垂直C、倾斜三、判断题1、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。
（√）2、正平面的正面投影积聚为直线。
（ × ）3、铅垂面的水平投影积聚成平行X轴的直线段。
（√）4、正投影的基本特性是实形性，积聚性和类似性。
（√）5、中心投影法是投射线互相平行的。
（ × ）6、水平线的水平投影反映真实长度。
（√）7、水平面的水平投影积聚为直线。
机械制图学习点津及巩固训练5-7章
第五章组合体视图◆知识结构框架叠加类相贴组合体的组合形式与外表连接关系：1、组合形式切割类 2、外表连接关系相切综合类相交棱柱截交线平面体截交线截交线棱锥截交线圆柱截交线形体外表交线曲面体截交线圆锥截交线圆球截交线 D≠d时的相贯线相贯线两圆柱垂直相交时的相贯线组合体 D=d时的相贯线叠加类组合体的投影画法组合体的投影画法切割类组合体的投影画法尺寸标注的根本要求组合体的尺寸注法尺寸基准与尺寸分类尺寸布置要求形体分析法识读组合体视图： 1、根本方法 2、读图步骤 3、补视图和补缺线线面分析法DOC.◆知识要点1、组合体的概念：由两个或两个以上的根本几何体构成的物体称为组合体。
2、组合体的组合形式：叠加型、切割型、综合型；外表连接形式：相贴、相切、相交。
3、截交线：由平面截切几何体所形成的外表交线。
求截交线的实质就是求截平面与立体外表一系列公有点的集合。
4、相贯线：两个几何体互相贯穿所形成的外表交线。
求相贯线的实质就是求两立体外表一系列公有点的集合。
求截交线和相贯线的作图步骤如下：⑴分析形体的外表性质，根据根本形体的投影，求出外表交线的特殊点，以确定外表交线的X围。
⑵选择适当的辅助平面，在特殊点之间的适当位置求出一定数目的一般点。
⑶根据外表交线在根本形体上的位置判断可见性。
⑷根据可见性的判断结果，依次光滑连接各点的同面投影，即得外表交线的投影。
5、组合体视图的画法：首选主视图。
用形体分析法画组合体视图就是将比拟复杂的组合体分解为假设干个简单的根本几何体，按其相互位置画出每个根本几何体的视图，将这些视图组合起来，即可得到整个组合体的视图。
6、形体分析法标注组合体尺寸就是将组合体分解为假设干个根本几何体后，逐个标出其定形尺寸与定位尺寸，然后标出组合体的总体尺寸。
通常容易遗漏的是定位尺寸，因此在标注和检查尺寸时应特别注意〔要求：正确、完整、清晰〕。
7、形体分析法看组合体视图就是通过形体分析法将组合体分解为假设干个根本几何体，分别想象出它们的形状，从而想象出整体形状。
机械制图-零件常用的表达方法
机械制图-零件常用的表达方法
在机械制图中，准确地表达零件的形状和尺寸非常重要。
为了实现
这个目标，机械工程师们使用了一系列常用的表达方法。
本文将介绍
一些常见的表达方法，以帮助读者更好地理解机械制图中零件的表达
方式。
1. 正交投影
正交投影是机械制图中最基本的表达方法之一。
它使用垂直于投影
面的投影线将物体的各个面投影到平面上。
常见的正交投影有三个视图：主视图、左视图和顶视图。
主视图显示物体的正面，左视图显示
物体的左侧，顶视图显示物体的上方。
在正交投影中，我们使用不同的线条类型和标记来表示不同的特征。
例如，实线用来表示物体的轮廓线，虚线用来表示物体的隐藏轮廓线，
圆点线用来表示物体的投影线。
此外，我们还可以使用箭头标记来表示额外的尺寸信息。
2. 剖视图
剖视图是一种将物体切割开来显示内部结构的表达方法。
它可以帮助人们更好地理解复杂零件的内部构造。
剖视图通常通过在相应的截面上用切割线来实现。
切割线由符号。
机械制图教案——常用件的特殊表示法
标准件和常用件③在剖视图中，相邻两被连接件的剖面线方向应相反，必要时也可以相同，但要相互错开或间隔不等。
在同一张图纸上，同一零件的剖面线在各个剖视图中方向应相同，间隔应相等。
2）螺栓连接螺栓连接适用于连接两个不太厚的零件。
螺栓穿过两被连接件上的通孔，加上垫圈，拧紧螺母，就将两个零件连接在一起了。
为了作图方便，一般采用简化方法画图，采用简化画法画图时，其六角头螺栓头部和六角螺母上的截交线可省略不画。
l≥δ1+δ2+h+m+aδ1、δ2——被连接件的厚度（已知条件）；h——平垫圈厚度（根据标记查表）；m——螺母高度（根据标记查表）；a——螺栓末端超出螺母的高度，一般可取a=0.2~0.4d。
螺栓连接简化画法H 0=n t +(n 0-0.5)d弹簧展开长度L 弹簧丝展开后的长度。
2）弹簧的规定画法在平行于弹簧轴线的投影面的视图中，各圈的轮廓线画成直线。
螺旋弹簧均可画成右旋，但左旋弹簧不论画成左旋或右旋，一律要注出旋向“左”字。
压缩弹簧在两端有并紧磨平时，不论支承圈数多少或末端并紧情况如何，均按支承圈数2.5圈的形式画出。
有效圈数在四圈以上的螺旋弹簧，中间部分可以省略。
中间部分省略后，充许适当缩短图形长度。
3）弹簧在装配图中的画法在装配图中，弹簧的画法要注意以下几点：螺旋弹簧被剖切时，充许只画簧丝剖面。
当簧丝直径小于或等于2mm 时，其剖面可涂黑表示。
当簧丝直径小于或等于2mm 时，充许采用示意画法。
弹簧被挡住的结构一般不画，其可见部分应从弹簧的外径或中径画起。
课后练习7-3到7-8的习题221)(t d n L +=π（a ） （b ） （c ） （d ）圆柱螺旋压缩弹簧的画法返回21。
《机械制图》-第7章零件图
15
2．考虑工艺要求 非功能尺寸一般是用来保证零件的结构强度，确定零件形 状，控制零件重量的一些尺寸。这些尺寸不影响产品的工 作性能，也不影响零件间的配合性质和精度。非功能尺寸 可以从工艺基准出发标注，以满足工艺要求，并应考虑加 工顺序和测量方便。 （1）按加工顺序标注尺寸。按加工顺序标注尺寸，符合 加工过程，便于加工和测量，从而保证工艺要求。轴套类 零件的一般尺寸或零件阶梯孔等都按加工顺序标注尺寸。 如下图1所示。 （2）应考虑测量方便。在没有结构上或其他特殊要求时， 标注尺寸应考虑测量和检验的方便，如下图2所示。同时 尽量做到使用普通量具就能测量，以减少专用量具的设计 16 和制造。
20
23
11
A—A A
B
技术要求
170 24 未注圆角半径为R3 未注圆角半径为R3 32 27 制图 HT-20材料 HT-20-40 64
轴承座
设计 描图 重量 比例 1:2
清华大学机械厂
审核 件数
25
4
2
零件图内容
视图、剖视图、断面图） 一组视图（视图、剖视图、断面图） 表达零件各部分的形状、结构、 表达零件各部分的形状、结构、位置
2．轴类零件的表达方法
为了加工时看图方便，轴类零件的主视图按加工位置选择，一般 将轴线水平放置。垂直轴线方向作为主视图的投射方向，使它符 合车削和磨削的加工位置，如上图所示。在主视图上，清楚地反 映了阶梯轴的各段形状及相对位置，也反映了轴上各种局部结构 的轴向位置。轴上的局部结构，一般采用断面、局部剖视、局部 放大图、局部视图来表达。用移出断面反映键槽的深度，用局部 25 放大图表达挡圈槽的结构。
28
叉架类零件 1．叉架类零件的结构特点 叉架类零件包括拨叉、支架、连杆等零件。叉架类零件 一般由三部分构成，即支持部分、工作部分和联接部分。 联接部分多是肋板结构，且形状弯曲扭斜的较多。支持 部分和工作部分，细部结构也较多，如圆孔、螺孔、油 槽、油孔等。这类零件，多数形状不规则，结构比较复 杂，毛坯多为铸件，需经多道工序加工制成。 2．叉架类零件的表达方法

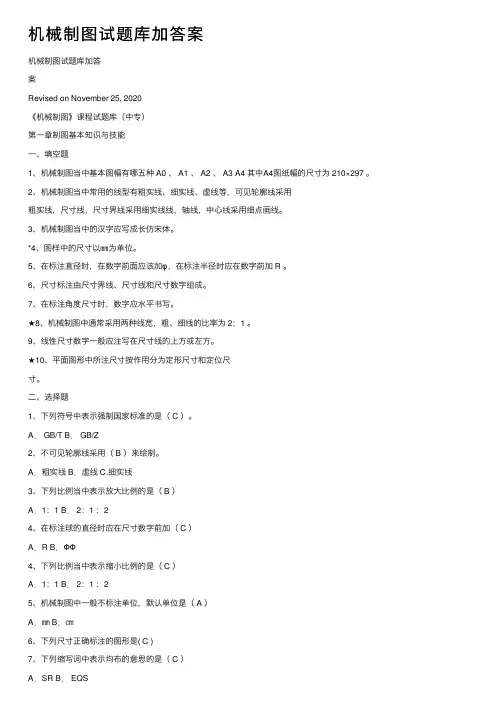

机械制图试题库加答案
机械制图试题库加答案机械制图试题库加答案Revised on November 25, 2020《机械制图》课程试题库（中专）第⼀章制图基本知识与技能⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺⼨为 210×297 。
2、机械制图当中常⽤的线型有粗实线、细实线、虚线等，可见轮廓线采⽤粗实线，尺⼨线，尺⼨界线采⽤细实线线，轴线，中⼼线采⽤细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺⼨以㎜为单位。
5、在标注直径时，在数字前⾯应该加φ，在标注半径时应在数字前加 R 。
6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。
7、在标注⾓度尺⼨时，数字应⽔平书写。
★8、机械制图中通常采⽤两种线宽，粗、细线的⽐率为 2：1 。
9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。
★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。
⼆、选择题1、下列符号中表⽰强制国家标准的是（ C ）。
A． GB/T B． GB/Z2、不可见轮廓线采⽤（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是（ B ）A．1：1 B． 2：1 ：24、在标注球的直径时应在尺⼨数字前加（ C ）A．R B．ΦΦ4、下列⽐例当中表⽰缩⼩⽐例的是（ C ）A．1：1 B． 2：1 ：25、机械制图中⼀般不标注单位，默认单位是（ A ）A．㎜ B．㎝6、下列尺⼨正确标注的图形是( C )7、下列缩写词中表⽰均布的意思的是（ C ）A．SR B． EQS8、⾓度尺⼨在标注时，⽂字⼀律（ A ）书写A．⽔平 B．垂直 C.倾斜9、标题栏⼀般位于图纸的（ A ）A．右下⾓ B．左下⾓ C.右上⾓《机械制图》课程试题库第⼆章正投影作图基础⼀、填空题1、⼯程上常采⽤的投影法是中⼼投影法和平⾏投影法法，其中平⾏投影法按投射线与投影⾯是否垂直⼜分为正投影法和斜投影法。
20150621-机械制图试题库加答案(理论)
《机械制图》课程试题库第一章制图基本知识与技能一、填空题2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、比例是指图样与实物相应要素的线性尺寸之比。
( × )2、2：1是缩小比例。
( × )3、绘制机械图样时，尽量采用1：1的比例( √ )4、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
( √ )5、丁字尺与三角板随意配合，便可画出65度的倾斜线。
( × )6、国家制图标准规定，可见的轮廓线用虚线绘制。
( × )7制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。
(√ )《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。
3、主视图所在的投影面称为正立投影面，简称正面，用字母 V 表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面，用字母 W 表示。
机械图样中的特殊表示法讲义PPT(29张)
•
14、一个人的知识，通过学习可以得到;一个人的成长，就必须通过磨练。若是自己没有尽力，就没有资格批评别人不用心。开口抱怨很容易，但是闭嘴努力的人更加值得尊敬。
•
15、如果没有人为你遮风挡雨，那就学会自己披荆斩棘，面对一切，用倔强的骄傲，活出无人能及的精彩。
•
16、成功的秘诀在于永不改变既定的目标。若不给自己设限，则人生中就没有限制你发挥的藩篱。幸福不会遗漏任何人，迟早有一天它会找到你。
•
17、一个人只要强烈地坚持不懈地追求，他就能达到目的。你在希望中享受到的乐趣，比将来实际享受的乐趣要大得多。
•
18、无论是对事还是对人，我们只需要做好自己的本分，不与过多人建立亲密的关系，也不要因为关系亲密便掏心掏肺，切莫交浅言深，应适可而止。
•
19、大家常说一句话，认真你就输了，可是不认真的话，这辈子你就废了，自己的人生都不认真面对的话，那谁要认真对待你。
•
6、无论你正遭遇着什么，你都要从落魄中站起来重振旗鼓，要继续保持热忱，要继续保持微笑，就像从未受伤过一样。
•
7、生命的美丽，永远展现在她的进取之中;就像大树的美丽，是展现在它负势向上高耸入云的蓬勃生机中;像雄鹰的美丽，是展现在它搏风击雨如苍天之魂的翱翔中;像江河的美丽，是展现在它波涛汹涌一泻千里的奔流中。
•
10、山有封顶，还有彼岸，慢慢长途，终有回转，余味苦涩，终有回甘。
•
11、人生就像是一个马尔可夫链，你的未来取决于你当下正在做的事，而无关于过去做完的事。
•
12、女人，要么有美貌，要么有智慧，如果两者你都不占绝对优势，那你就选择善良。
•
13、时间，抓住了就是黄金，虚度了就是流水。理想，努力了才叫梦想，放弃了那只是妄想。努力，虽然未必会收获，但放弃，就一定一无所获。
机械制图机件表示法
当断面图的图形对称时，可将断面图画在原有图形的中断处。 当断面图的图形对称时，可将断面图画在原有图形的中断处。
为表示截断面的真实形状，剖切平面一般应垂直于机件 为表示截断面的真实形状， 的轮廓线。 的轮廓线。 当几个相交的剖切平面剖切机件时，其断面图中间应断 当几个相交的剖切平面剖切机件时， 开。
对称机件画成一半和四分之一的局部视图
斜视图
将机件向不平行于基本投影面的平面投射所得的视图。 将机件向不平行于基本投影面的平面投射所得的视图。 斜视图一般按投影关系配置，也可按向视图的形式配置。 斜视图一般按投影关系配置，也可按向视图的形式配置。
斜视图图例 斜视图图例
斜视图的标注
注意: 注意:
视图名称“ 视图名称“×”
箭头
字母“ 字母“×”
斜视图的标注不能省略。 斜视图的标注不能省略。
为使画图方便， 为使画图方便，可将斜视图的图形旋转某一角度 至水平或垂直位置）后画出。 （至水平或垂直位置）后画出。
图形旋转示意
或
剖视图
剖视图的概念 画剖视图的方法和步骤 剖切面种类 剖视图的种类
剖视图的概念
假想用一剖切面（ 平面或曲面） 剖开机件， 假想用一剖切面 （ 平面或曲面 ） 剖开机件 ， 移 去观察者和剖切面之间的部分， 去观察者和剖切面之间的部分 ， 将其余部分向投影 面投射，所得的图形称为剖视图 简称剖视 剖视图（ 剖视） 面投射，所得的图形称为剖视图（简称剖视）。
基本视图 向视图 局部视图 斜视图
基本视图
将机件放在由六个基本投影面构成的投影体系中， 将机件放在由六个基本投影面构成的投影体系中， 分别向六个基本投影面投射，得到六个基本视图。 分别向六个基本投影面投射，得到六个基本视图。
《机械制图训练》课件——第七章 机械图样中的特殊表示法
内六角圆柱头螺钉
紧定螺钉
§7－1 螺纹紧固件
六角螺母
六角开槽螺母
圆螺母
平垫圈
弹簧垫圈
圆螺母用止动垫圈
§7－1 螺纹紧固件
0.8d
一、常见螺纹紧固件
1. 六角螺母 规定标记：
例：螺母 GB6172 M12
国标号
螺纹规格
简化画法：
2d
⒉ 六角头螺栓
规定标记： 例：螺栓GB5780 M12×80
简化画法：
★当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内 螺纹终止线
小径圆约画3/4圈
小径≈0.85d 画粗实线
外螺纹剖视画法：
A
A－A
大径 小径
A 螺纹终止线画一小段
剖面线画到大径线
⒉ 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
机械图样中的特殊表示法
第七章 机械图样中的特殊表示法
§7－1 §7－2 §7－3 §7－4 §7－5 §7－6
螺纹及螺纹紧固件表示法 齿轮 键连接和销连接 弹簧 滚动轴承 中心孔
§7－1 螺纹
§7－1 螺纹及螺纹紧固件表示法
一、螺纹的基本知识 二、螺纹的画法规定 三、螺纹的图样标注 四、常用螺纹紧固件的种类和标记 五、螺纹紧固件的连接画法
§7－2 齿轮
一、直齿圆柱齿轮的几何要素及尺寸关系 二、直齿圆柱齿轮几何要素的尺寸计算 三、圆柱齿轮的画法规定 *四、锥齿轮、蜗杆与蜗轮的画法
齿轮
§7－2 齿轮
齿轮是在机器中传递动力和运动的零件。齿轮传动
可完成减速、增速、变向等功能。
机械制图与CAD 07-常用机件及结构要素的特殊表示法
第6章常用机件及结构要素的特殊表示法教学导航第三讲6.3 键及其联接的表示法6.4 齿轮表示法（GB/T 4459.2—2003）习题集6-14至6-16第四讲6.4 滚动轴承表示法（GB/T 4459.7—1998）6.5 弹簧表示法（GB/T 4459.4—2003）习题集6-17至6-20课堂教学6-1标准件是指结构和尺寸都符合国家标准规定的零件或部件，如螺栓、螺钉、螺母、滚动轴承和普通圆柱螺旋压缩弹簧等都是标准件（含标准零件和标准部件，轴承属标准部件）。
常用机件是指机械产品中经常出现的零件或部件，如结构和尺寸都已经标准化的标准件和部分结构要素已经标准化的机件（如齿轮和花键等）。
这些常用机件中大都含有多次重复出现的、已经标准化的结构要素（如螺纹、轮齿和键齿等），绘图时若按第5章中基本表示法的规定，画出其真实投影，则十分烦琐，为此，国家标准规定了这些机件及其结构要素的特殊表示法。
6.1螺纹表示法（GB/T 4459.1—1995）6.1.1 螺纹的基本要素螺纹的基本要素包括牙型、大径、小径、中径、螺距、导程、线数和旋向等。
（1）牙型在通过螺纹轴线的剖面上，螺纹的轮廓形状称为螺纹牙型。
相邻两牙侧面间的夹角称为牙型角。
常用的标准螺纹的牙型角及特征代号见表6-1。
表6-1 常用标准螺纹牙型种类特征代号牙型放大图说明紧固螺纹普通螺纹粗牙和细牙M常用的连接螺纹，一般连接多用粗牙。
在相同的大径下，细牙螺纹的螺距较粗牙小，切深较浅，多用于薄壁或紧密连接的零件管螺纹55°螺纹密封管螺纹R1R cR2R p包括圆锥内螺纹（R c）与圆锥外螺纹（R2）、圆柱内螺纹（R p）与圆锥外螺纹（R1）两种旋合方式。
必要时，允许在螺纹副中添加密封物，以保证连接的紧密性。
适用于管子、管接头、旋塞、阀门等55°非螺纹密封管螺纹G螺纹本身不具有密封性，若要求连接后具有密封性，可压紧被连接件螺纹副外的密封面，也可在密封面间添加密封物。
机械制图标准件与常用件画法
机械制图标准件与常用件画法1. 引言机械制图是机械工程师必备的基础技能之一，它以图形的形式将设计方案转化为能够被制造、加工、组装的实际工程图纸。
在机械制图中，标准件和常用件是经常使用的元件，掌握它们的画法对于准确、规范地表达设计意图至关重要。
2. 标准件画法标准件是按照国家或行业标准规定的具有通用性的零部件。
常见的标准件包括螺栓、螺母、垫圈、销等。
下面将介绍这些标准件的画法。
2.1 螺栓和螺母螺栓和螺母一般用来连接两个或多个零部件，使其固定在一起。
螺栓在制图中一般用实线表示，螺母则用虚线表示。
螺栓的表示方法由螺纹的直径、长度和材料规定，螺母的表示方法则由螺纹的直径和材料规定。
例如，一个M10×1.5的螺栓可以用以下的形式表示：M10×1.5 L30 45#钢表示螺栓直径为10mm，螺距为1.5mm，长度为30mm，材料为45#钢。
2.2 垫圈垫圈一般用于增加紧固件与零部件之间的压力分布面积，起到防止局部面受损的作用。
在制图中，垫圈用圆形表示，通常在螺栓或螺母的下方标注尺寸。
例如，一个内径为10mm、外径为20mm的垫圈可以用以下的形式表示：φ20×φ10×2表示垫圈的外径为20mm，内径为10mm，厚度为2mm。
2.3 销销一般用来连接或定位零部件，常见的有平销和弹簧销。
在制图中，平销用实线表示，弹簧销用虚线表示。
例如，一根直径为5mm、长度为20mm的平销可以用以下的形式表示：φ5×20表示平销的直径为5mm，长度为20mm。
3. 常用件画法常用件是根据设计需要而选用的不同材料制成的零部件。
这些部件在机械设计中经常使用，例如齿轮、轴承、橡胶制品等。
3.1 齿轮齿轮用于传递动力和转动运动，根据齿数的不同可以分为直齿轮、斜齿轮、锥齿轮等。
在制图中，齿轮可以用直径、齿数、模数等参数来标注。
例如，一个模数为2、直径为40mm的20齿直齿轮可以用以下的形式表示：20Z M=2 D=40表示齿数为20，模数为2，直径为40mm。
机械制图 第七章 常用件的特殊表示法
图7-17 螺栓连接的画法
第二节 螺纹紧固件及其连接的画法
(1)螺栓公称长度L的估算： L=t1+t2+h+m+b t1，t2——被连接零件的厚度 a——(0.3~0.4)d，d为螺栓的公称直径 h——0.15d m——0.8d 算出的L值应圆整，使其符合标准规定的长 度系列。
第二节 螺纹紧固件及其连接的画法
第一节 螺纹
(2)小径 与外螺纹牙底或内螺纹牙顶相切 的假想圆柱面的直径，称为螺纹的小径(内外 螺纹的小径分别用D1d2表示)。 (3)中径 中径是一个假想圆柱的直径，该 圆柱的母线通过牙型上沟槽和凸起宽度相等的 地方，此假想圆柱称为中径圆柱(内外螺纹的 中径分别用D2、d2表示)。
第一节 螺纹
第一节 螺纹
图7-3外螺纹和内螺纹
第一节 螺纹
二、螺纹的结构要素 1、螺纹牙型 是指在通过螺纹轴线剖开 的断面图上的螺纹的轮廓形状，如图7-4所示 。常用的有三角形、梯形和锯齿形等。
第一节 螺纹
图7-4 螺纹牙型
第一节 螺纹
2、螺纹直径 如图7-3所示，螺纹直径分 为大径、中径、小径。 (1)大径 与外螺纹牙顶或内螺纹牙底相切 的假想圆柱面的直径 。除管螺纹外，螺纹公 称直径是指螺纹大径的基本尺寸。 牙顶 螺纹凸起部分的顶端。 牙底 螺纹沟槽的底部。
(6)在剖视图中表示相邻的两个零件时，相邻零 件的剖面线必须以不同的方向或不同的间隔画 出。同一零件的各个剖面区域，其剖面线画法 应一致。 (7)为了保证装配工艺合理，被连接件的光孔直 径应比螺纹大径大一些，一般按1.1d画。螺纹 的有效长度应画得低于光孔顶面，使ll0<t1+t2,以便于螺母调整、拧紧，使连接可 靠
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.密封管螺纹的特征代号为：
B70106.TIF
3.密封管螺纹的特征代号为：
B70107.TIF
3.密封管螺纹的特征代号为：
B70108.TIF
1.单线螺纹标注螺距，多线螺纹标注导程(P螺距)
2.两种螺纹只标注中径公差带
3.旋合长度只有中等旋合长度(N)和长旋合长度(L)两组
4.中等旋合长度规定不标
1)为了保证连接牢固，旋入端应全部旋入螺孔(图7-14c)，即在 图上旋入端的螺纹终止线应与螺纹孔口的端面平齐(图7-14d)。
2)旋入端的螺纹长度bm，根据被旋入零件材料的不同而不同(钢 与青铜：bm=d；铸铁：bm=1.25d；铸铁或铝合金：bm=1.5d;铝
合金：bm=2d)。
3.螺钉连接
B70109.TIF
五、螺纹的测绘
１)确定螺纹的线数和旋向。 ２)测量螺距。 ３)用游标卡尺测大径。 ４)查标准、定标记。
１)确定螺纹的线数和旋向。
２)测量螺距。
３)用游标卡尺测大径。
４)查标准、定标记。
图7-１1 用螺纹规测量
４)查标准、定标记。
图7-１1 用螺纹规测量
第二节 螺纹紧固件
B702012.TIF
一、螺纹紧固件的标记规定
B702013.TIF
二、螺纹紧固件的连接画法
① 两零件的接触面只画一条线，不接触面必画两条线。 ② 在剖视图中，相互接触的两个零件的剖面线方向应相反。但 同一个零件在各剖视图中，剖面线的倾斜角度、方向和间隔都 应相同。 ③ 在剖视图中，当剖切平面通过紧固件的轴线时，紧固件均按 不剖绘制。 1.螺栓连接 2.双头螺柱连接 3.螺钉连接
四、螺纹的种类和标注
1.螺纹的种类
(1)连接螺纹 起连接作用的螺纹。 (2)传动螺纹 用于传递动力和运动的螺纹。
(1)连接螺纹 起连接作用的螺纹。
(2)传动螺纹 用于传递动力和运动的螺公称直径×螺距”，此时不必注写 “Ph”和“P”字样。 2)中径与顶径公差带代号相同时，只注写一个公差带代号。 3)最常用的中等公差精度螺纹(公称直径≤1.4mm的5H、6h和公 称直径≥1.6mm的6H和6g)不标注公差带代号。
第七章 常用零件的特殊表示法
图7-1 减速机
第一节 螺 纹
一、螺纹的形成 二、螺纹要素 三、螺纹的规定画法 四、螺纹的种类和标注
一、螺纹的形成
图7-2 在车床上加工螺纹
1.牙型 2.直径 3.线数n 4.螺距P和导程Ph 5.旋向
二、螺纹要素
二、螺纹要素
图7-3 螺纹的要素
1.牙型
图7-4 常用标准螺纹的牙型
1.螺栓连接
图7-14 双头螺柱连接图画法
2.双头螺柱连接
1)为了保证连接牢固，旋入端应全部旋入螺孔(图7-14c)，即在 图上旋入端的螺纹终止线应与螺纹孔口的端面平齐(图7-14d)。 2)旋入端的螺纹长度bm，根据被旋入零件材料的不同而不同(钢 与青铜：bm=d；铸铁：bm=1.25d；铸铁或铝合金：bm=1.5d;铝 合金：bm=2d)。
2.螺纹的标注
JG.TIF
1)单线螺纹的尺寸代号为“公称直径×螺距”，此时不必注写 “Ph”和“P”字样。
2)中径与顶径公差带代号相同时，只注写一个公差带代号。
3)最常用的中等公差精度螺纹(公称直径≤1.4mm的5H、6h和公 称直径≥1.6mm的6H和6g)不标注公差带代号。
表7-1 螺纹的标记及其图样标注
2.直径
3.线数n
图7-5 螺距与导程
4.螺距P和导程Ph
5.旋向
图7-6 螺纹的旋向
三、螺纹的规定画法
１.外螺纹的画法 2.内螺纹的画法 3.螺纹连接的画法
１.外螺纹的画法
图7-7 外螺纹的画法
2.内螺纹的画法
图7-8 内螺纹的画法
3.螺纹连接的画法
图7-9 螺纹连接的画法
1.螺纹的种类 2.螺纹的标注
① 两零件的接触面只画一条线，不接触面必画两条线。
图7-13 螺栓连接图画法
② 在剖视图中，相互接触的两个零件的剖面线方向应相反。但 同一个零件在各剖视图中，剖面线的倾斜角度、方向和间隔都
应相同。
③ 在剖视图中，当剖切平面通过紧固件的轴线时，紧固件均按 不剖绘制。
1.螺栓连接
表7-3 螺栓紧固件近似画法的比例关系
12HD3
主编
第七章 常用零件的特殊表示法 第八章 零 件 图 第九章 装 配 图 第十章 展 开 图 第十一章 焊 接 图 第十二章 计算机绘图
第七章 常用零件的特殊表示法
第一节 螺 纹 1.55°密封管螺纹，只注螺纹特征代号、尺寸代号和旋向 2.55°密封管螺纹一律标注在引出线上，引出线应由大径处引 出或由对称中心线处引出 第二节 螺纹紧固件 第三节 齿 轮 第四节 键联结、销连接 第五节 滚 动 轴 承 第六节 弹 簧 第七节 识 读 图 例
3)最常用的中等公差精度螺纹(公称直径≤1.4mm的5H、6h和公 称直径≥1.6mm的6H和6g)不标注公差带代号。
B70105.TIF
1.55°密封管螺纹，只注螺纹特征代号、尺寸代号和旋向
2.55°密封管螺纹一律标注在引出线上，引出线应由大径处引 出或由对称中心线处引出
3.密封管螺纹的特征代号为： 1.单线螺纹标注螺距，多线螺纹标注导程(P螺距) 2.两种螺纹只标注中径公差带 3.旋合长度只有中等旋合长度(N)和长旋合长度(L)两组 4.中等旋合长度规定不标 五、螺纹的测绘
图7-15 螺钉连接的简化画法
3.螺钉连接
图7-16 双头螺柱连接
3.螺钉连接
图7-17 紧定螺钉连接
3.螺钉连接
图7-18 螺纹连接的锁紧
一、圆柱齿轮 二、直齿锥齿轮 三、蜗轮和蜗杆
第三节 齿 轮
一、圆柱齿轮
1.直齿圆柱齿轮的各部名称及代号(图 2.直齿圆柱齿轮的基本参数 3.直齿圆柱齿轮各部分的尺寸计算 4.单个齿轮的规定画法(图 5.两齿轮啮合的规定画法(图7-23) 6.渐开线齿形的近似画法 7.直齿圆柱齿轮的测绘
一、螺纹紧固件的标记规定 二、螺纹紧固件的连接画法
第二节 螺纹紧固件
图7-12 常见的螺纹连接件
一、螺纹紧固件的标记规定
表7-2 常用螺纹紧固件图例、标记及解释
一、螺纹紧固件的标记规定
表7-2 常用螺纹紧固件图例、标记及解释
一、螺纹紧固件的标记规定
B702011.TIF
一、螺纹紧固件的标记规定
