风机盘管工作原理

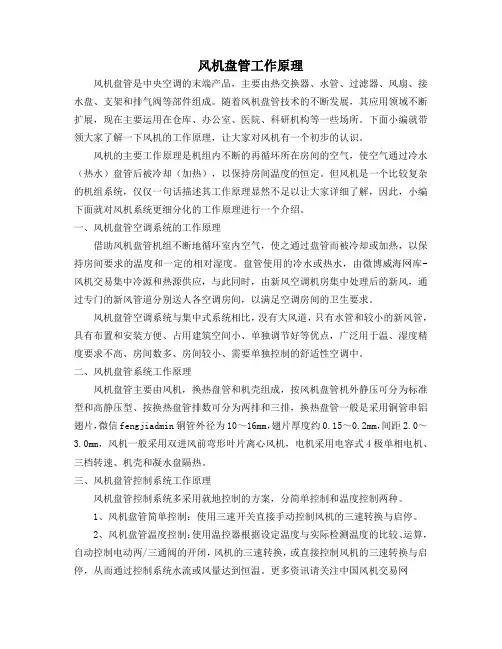

风机盘管工作原理

风机盘管工作原理风机盘管是中央空调的末端产品,主要由热交换器、水管、过滤器、风扇、接水盘、支架和排气阀等部件组成。

随着风机盘管技术的不断发展,其应用领域不断扩展,现在主要运用在仓库、办公室、医院、科研机构等一些场所。

下面小编就带领大家了解一下风机的工作原理,让大家对风机有一个初步的认识。

风机的主要工作原理是机组内不断的再循环所在房间的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定。

但风机是一个比较复杂的机组系统,仅仅一句话描述其工作原理显然不足以让大家详细了解,因此,小编下面就对风机系统更细分化的工作原理进行一个介绍。

一、风机盘管空调系统的工作原理借助风机盘管机组不断地循环室内空气,使之通过盘管而被冷却或加热,以保持房间要求的温度和一定的相对湿度。

盘管使用的冷水或热水,由微博威海网库-风机交易集中冷源和热源供应,与此同时,由新风空调机房集中处理后的新风,通过专门的新风管道分别送人各空调房间,以满足空调房间的卫生要求。

风机盘管空调系统与集中式系统相比,没有大风道,只有水管和较小的新风管,具有布置和安装方便、占用建筑空间小、单独调节好等优点,广泛用于温、湿度精度要求不高、房间数多、房间较小、需要单独控制的舒适性空调中。

二、风机盘管系统工作原理风机盘管主要由风机,换热盘管和机壳组成,按风机盘管机外静压可分为标准型和高静压型、按换热盘管排数可分为两排和三排,换热盘管一般是采用铜管串铝翅片,微信fengjiadmin铜管外径为10~16mm,翅片厚度约0.15~0.2mm,间距2.0~3.0mm,风机一般采用双进风前弯形叶片离心风机,电机采用电容式4极单相电机、三档转速、机壳和凝水盘隔热。

三、风机盘管控制系统工作原理风机盘管控制系统多采用就地控制的方案,分简单控制和温度控制两种。

1、风机盘管简单控制:使用三速开关直接手动控制风机的三速转换与启停。

2、风机盘管温度控制:使用温控器根据设定温度与实际检测温度的比较、运算,自动控制电动两/三通阀的开闭,风机的三速转换,或直接控制风机的三速转换与启停,从而通过控制系统水流或风量达到恒温。

风力发电机组控制系统

风力发电机组控制系统

昝润鹏双馈机运行原理图•控制系统利用DSP或单片机,在正常运行状态下,主要通过对运行过程中对输入信号的采集、传输、分析,来控制风电机组的转速和功率;如发生故障或其它异常情况能自动地检测并分析确定原因,自动调整排除故障或进入保护状态•DSP(digital signal processor)是一种独特的微处理器,是以数字信号来处理大量信息的器件。

其工作原理是接收模拟信号,转换为0或1的数字信号。

再对数字信号进行修改、删除、强化,并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。

它不仅具有可编程性,而且其实时运行速度可达每秒数以千万条复杂指令程序,远远超过通用微处理器,是数字化电子世界中日益重要的电脑芯片。

它的强大数据处理能力和高运行速度,是最值得称道的两大特色。

•控制系统主要任务就是能自动控制风电机组依照其特性运行、故障的自动检测并根据情况采取相应的措施。

•控制系统包括控制和检测两部分,控制部分又分为手动和自动。

运行维护人员可在现场根据需要进行手动控制,自动控制应该在无人值守的条件下实施运行人员设置的控制策略,保证机组正常安全运行。

•检测部分将各种传感器采集到的数据送到控制器,经过处理作为控制参数或作为原始记录储存起来,在机组控制器的显示屏上可以查询,也要送到风电场中央控制室的电脑系统,通过网络或电信系统现场数据还能传输到业主所在城市的办公室。

•第一:低于切入风速区域。

一旦满足切入条件,控制启动风机。

•第二:切入风速到额定风速区域。

控制目标是最大风能捕获,通常将桨距角保持在某个优化值不变,通过发电机转矩控制叶轮转速,实现最佳叶尖速比。

•第三:超过额定风速区域。

通过变桨控制保持输出功率和叶轮转速恒定。

叶尖速比:叶轮的叶尖线速度与风速之比。

叶尖速比在5-15时,具有较高的风能利用系数Cp(最大值是0.593)。

通常可取6-8。

•风传感器:风速、风向;•温度传感器:空气、润滑油、发电机线圈等;•位置传感器:润滑油、刹车片厚度、偏航等;•转速传感器:叶轮、发电机等;•压力传感器:液压油压力,润滑油压力等;•特殊传感器:叶片角度、电量变送器等;•⑴控制系统保持风力发电机组安全可靠运行,同时高质量地将不断变化的风能转化为频率、电压恒定的交流电送入电网。

风机变桨系统结构、原理及典型故障处理

风机变桨系统结构、原理及典型故障处理
当风速超过额定风速时,通过控制叶片角度 来控制风机的转速和功率维持在一个最优的水平;
当风速低于额定风速时,通过调整叶片角度 从风中吸收更多的风能,得到最佳的发电功率;
当安全链被打开时,叶片转到顺桨位置,可 作为空气动力制动装置使机组安全停机;
利用风和叶轮的相互作用,减小摆动从而将 机械负载最小化。
顺桨位置
采用变桨矩调节,风机的启动性好、刹车机构 简单,叶片顺桨后风轮转速可以逐渐下降、额定点 以前的功率输出饱满、额定点以后的输出功率平滑、 风轮叶根承受的动、静载荷小。变桨系统作为基本 制动系统,可以在额定功率范围内对风机转速进行 控制。
变桨系统的构成
变桨系统包括三个主要部件,变桨轴承、变 桨驱动装置-变桨电机和变桨齿轮箱、变桨控制 柜。如果一个驱动装置发生故障,另两个驱动装 置可以安全地使风机停机。
变桨系统如何实现变桨控制
从站PLC控制操作
电气变桨系统,3 个变桨变频器控 制的变桨电机间 接变速装置(伺 服电机)
机舱内的电池系 统
变桨系统的Leabharlann 点变桨控制系统是通过改变叶片角度,实现功率 变化来进行调节的。通过在叶片和轮毂之间安装的 变桨驱动装置带动变桨轴承转动从而改变叶片角度, 由此控制叶片的升力,以达到控制作用在风轮叶片 上的扭矩和功率的目的。
电机连接 工作时间
动态工作
用一个风扇强制风冷
一个内置在定子绕组中的 Pt-100
变频器操作,增加 du/dt 值,增加铁心损耗,增加电 压峰值
单传动, 闭合环路
100 %,当制动器有飞轮 时,电机必须持续保持叶 片在工作位置
最大加速度125 1 rpm/s
扭矩限制 电缆长度 使用寿命
工作位置
变桨系统原理

风机的结构和工作原理

风机的结构和工作原理

风机的结构和工作原理
风机是一种常见的动力机械设备,其结构和工作原理对于理解其工作原理和性
能具有重要意义。

本文将从风机的结构和工作原理两个方面进行详细介绍。

首先,我们来看一下风机的结构。

风机主要由叶轮、机壳、电机和控制系统组成。

叶轮是风机的核心部件,它负责将风能转化为机械能。

叶轮通常由多个叶片组成,叶片的形状和数量会影响风机的性能。

机壳是叶轮的外部保护装置,它可以起到导流和集中风力的作用。

电机是风机的动力源,它通过电能转化为机械能,驱动叶轮旋转。

控制系统则可以根据需要对风机进行启动、停止、调速等操作,以保证风机的正常运行。

接下来,我们来了解一下风机的工作原理。

当风机启动时,电机会带动叶轮旋转。

当风力作用于叶轮上时,叶轮会受到风力的作用而转动,同时叶片的形状和数量会使风力转化为机械能。

转动的叶轮会产生气流,气流经过机壳后被集中,然后通过风机出口排出。

在这个过程中,风能被转化为机械能,从而实现了风机的工作。

除了以上介绍的基本结构和工作原理外,风机还有很多衍生形式和应用。

例如,风力发电机就是利用风机的工作原理来产生电能的设备,它在现代能源领域中具有重要的地位。

此外,风机还可以用于工业通风、空气净化、气体输送等领域,发挥着重要的作用。

总的来说,风机的结构和工作原理是相辅相成的,只有充分理解其结构和工作
原理,才能更好地应用和维护风机。

希望本文的介绍能够对大家有所帮助,谢谢阅读!。

风电基础知识培训风机控制系统原理

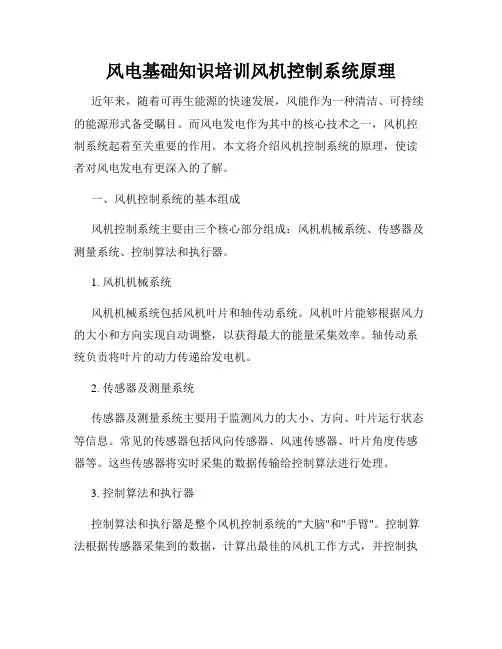

风电基础知识培训风机控制系统原理

风电基础知识培训风机控制系统原理近年来,随着可再生能源的快速发展,风能作为一种清洁、可持续的能源形式备受瞩目。

而风电发电作为其中的核心技术之一,风机控制系统起着至关重要的作用。

本文将介绍风机控制系统的原理,使读者对风电发电有更深入的了解。

一、风机控制系统的基本组成风机控制系统主要由三个核心部分组成:风机机械系统、传感器及测量系统、控制算法和执行器。

1. 风机机械系统风机机械系统包括风机叶片和轴传动系统。

风机叶片能够根据风力的大小和方向实现自动调整,以获得最大的能量采集效率。

轴传动系统负责将叶片的动力传递给发电机。

2. 传感器及测量系统传感器及测量系统主要用于监测风力的大小、方向、叶片运行状态等信息。

常见的传感器包括风向传感器、风速传感器、叶片角度传感器等。

这些传感器将实时采集的数据传输给控制算法进行处理。

3. 控制算法和执行器控制算法和执行器是整个风机控制系统的"大脑"和"手臂"。

控制算法根据传感器采集到的数据,计算出最佳的风机工作方式,并控制执行器改变风机叶片的角度和发电机转速等参数。

执行器根据控制算法的指令进行相应的调整和动作。

二、风机控制系统的原理风机控制系统的原理是根据风力的变化和叶片的角度调整来实现风能的最大化利用。

1. 风力调整通过风向传感器和风速传感器的数据,控制算法可以判断风力的大小和方向。

根据不同风力下对风机叶片的最佳运行状态的要求,控制算法可以调整叶片的角度,使其能够面对最强的风力。

这样可以提高风机的出力效率,将风能最大化地转化为电能。

2. 叶片角度调整叶片角度的调整与风力调整有一定的关联。

叶片角度的调整可以根据实时采集到的数据预测风速的变化,并做出相应的调整,以实现最佳的叶片运行状态。

当风力较小时,叶片的角度可以调整为更大,以增大叶片的受力面积;当风力较大时,叶片的角度可以自动调整为较小,以减小叶片的受力面积。

3. 发电机转速调整根据风速和负荷的变化,控制算法可以调整发电机的转速,以保持整个系统的稳定运行。

风机结构原理及控制系统

风机结构原理及控制系统
危险:这发生在错误的安装或对中情况下。
发电机系统
大唐风电培训
转子 / 定子
发电机
Suppliers
接线盒 定子
W2
U2
V2
U1
V1
W1
滑环
VCS / VRCC
L1 L2 L3
PE
滑环结构
滑环调节 - V80
安全 V80
安全警告
6.
4. 3.
2.
5.
1. 定子线圈 + 壳体 2. 转子线圈 3. 内端盖 4. 球轴承 5. 外端盖 6. 外部轴承罩 7. 滑环 8. 滑环罩 9. 空气冷却
• • • • •
液压系统图
液辅控执动 压助制行力 油元元元元
件件件件
第一节:动力元件
• 动力元件的作用是将原动机的机械能转换 成液体的压力能,指液压系统中的油泵, 它向整个液压系统提供动力。
• 液压泵的结构形式一般有齿轮泵、叶片泵 和柱塞泵。
动力元件(齿轮泵)
• 齿轮泵的工作原理:
• 它的最基本形式就是两个尺寸相同的齿轮 在一个紧密配合的壳体内相互啮合旋转, 这个壳体的内部类似“8”字形,两个齿轮装 在里面,齿轮的外径及两侧与壳体紧密配 合。来自于挤出机的物料在吸入口进入两 个齿轮中间,并充满这一空间,随着齿的 旋转沿壳体运动,最后在两齿啮合时排出。
定子故障
W2
U2
V2
U1
V1
W1
转子故障
Motor tester Megger
液压系统
液压系统的组成
• 一个完整的液压系统由五个部分组成 • 动力元件(如:油泵 ) • 执行元件(如:液压油缸和液压马达 ) • 控制元件(如:液压阀 ) • 辅助元件(如:油箱、滤油器 等) • 液压油 (如:乳化液和合成型液压油 )

风力发电机结构和原理

风力发电机结构和原理

风力发电机结构原理杜容熠太阳辐射到地球的热能中有约2%被转变成风能,全球大气中总的风能量约为1014MW(10亿亿千瓦)。

其中可被开发利用的风能理论值约有3.5×109MW(3.5万亿千瓦),比世界上可利用的水能大10倍。

把风能转变为电能是风能利用中最基本的一种方式。

风力发电机一般有叶轮、发电机(包括装置)、调向器(尾翼)、塔架、限速安全机构和储能装置等构件组成。

风力发电机的工作原理比较简单,叶轮在风力的作用下旋转,它把风的动能转变为叶轮轴的机械能,发电机在叶轮轴的带动下旋转发电。

1.风力发电原理:1.1 风能的概念:风能:空气因为太阳能辐射,造成压力差,而发生运动的动能称为“风能”,风能的计算公式为:E=0.5ρsV³式中: E-风能(W)ρ-空气密度(kg/m3)S-气流截面积(m2)V-风速(m/s)风能密度(W):单位时间内通过单位面积的风能,W=0.5ρV³。

有效风能密度:指风机可利用的风速范围内的风能密度(对应的风速范围大约是3~25m/s)。

1.2 风能发电的动力学原理风力发电采用空气动力学原理,并非风推动叶轮叶片,而是风吹过叶片形成叶片正反面的压力差,这种压力差会产升力,令叶轮旋转并不断横切风流。

该原理类似于飞机上升时的原理,空气通过机翼,产生向上的升力和向前的阻力。

如果将一块薄板放在气流中,则在沿气流方向将产生一正面阻力F D和一垂直于气流方向的升力F L其值分别由下式确定L:F D=0.5CdρSV2F L=0.5C LρSV2式中:CD-阻力系数C-升力系数L S-薄板的面积ρ-空气的密度阻力型叶轮V -气流速度如果把薄片当作叶片,将其装在轮毂上组成叶轮,那么风的作用力旋转中心线就会使叶轮转动。

由作用于叶片上的阻力FD而使其转动的叶轮,称为阻力型叶轮;而由升力FL而使其转动的叶轮,称为升力型叶轮。

目前为止现代风力机绝大多数采用升力型叶轮。

2.风力发电机的组成部分及特点:2.1 叶轮叶轮是将风能转化为动能的机构,风力带动风车叶片旋转,再通过齿轮箱将旋转的速度提升,来促使发电机发电。

风机控制系统结构原理分解

风机控制系统结构原理分解

风机控制系统结构原理分解风机控制系统是一种广泛应用于工业和民用领域的关键设备,它通过精确控制风机的运行,实现能源的高效利用和环境的改善。

本文将从结构和原理两方面对风机控制系统进行详细分解,以便更好地理解其工作原理和应用。

一、风机控制系统的结构风机控制系统的结构主要包括传感器、执行器、控制器和人机界面四个组成部分。

1. 传感器传感器是风机控制系统的重要组成部分,它能够实时感知和测量风机工作状态的参数。

常见的传感器包括温度传感器、压力传感器、流量传感器等。

通过传感器获得的参数信息将作为控制系统的输入,用于分析和判断当前风机的工作状态。

2. 执行器执行器是风机控制系统中的关键元件,主要负责控制风机的启停和调速。

常用的执行器有变频器和电动阀门。

变频器可以根据控制信号调整电机的转速,从而实现风机的调速控制;而电动阀门则可以控制风机的流量开关。

通过执行器的控制,风机的运行状态可以根据系统的需求进行精确调节。

3. 控制器控制器是风机控制系统的核心部分,它负责接收来自传感器的信号,进行数据处理和逻辑判断,并输出相应的控制信号。

控制器一般采用微处理器或PLC等方式实现,具备运算能力和控制算法。

它可以根据风机系统的要求,进行运算处理和控制指令的生成,从而精确地控制风机的运行状态。

4. 人机界面人机界面是风机控制系统中与操作人员进行信息交互的接口,主要通过显示屏、键盘和按钮等形式实现。

通过人机界面,操作人员可以随时了解风机的工作状态和参数信息,并对系统进行操作和调节。

人机界面的友好设计能够提高系统的可操作性和用户体验。

二、风机控制系统的原理风机控制系统的工作原理主要包括信号采集、信号处理、控制算法和执行器控制等几个方面。

1. 信号采集在风机控制系统中,传感器负责采集风机的工作状态参数,如风机风速、温度、流量等。

传感器通过将这些参数转换为电信号,并将其传送给控制器。

2. 信号处理控制器接收到传感器的信号后,对信号进行处理。

国标图集消防安全风机过程控制原理分析解析

国标图集消防安全风机过程控制原理分析解析

16D303-2消防风机控制原理解读1引言消防风机是民用建筑电气设计中最常见的重要电气设备之一,消防风机能否正常运行事关火灾时疏散人员的安全。

在电气设计中消防风机的控制关系到多线控制线的选择、总线联动控制模块的选择、以及需要两地控制时现场控制线路的选择。

正确选择消防设备及线路消防风机正常控制和工作的必要条件,一旦选择错, 后期施工则无法有效掌控实施结果,从而可能给后期消防安全留下隐患。

本文将结合标准图集16D303-2及10D303-2对消防风机控制的原理举例进行分析比较,并对消防控联动控制设备、消防控制线路的选择提出建议。

2消防风机的控制原理及外部接线2. 1 16D303-2与10D303-2消防风机控制原理对比在16D303-2中针对消防风机的控制进行了较大的改进和优化,以需要两地控制的排烟风机为例进行比较。

图L图2为16D303-2及10D303-2中两地控制的排烟风机控制原理图。

图1两地控制排烟风机控制原理图16D303-2由图1和图2比较可以看出以下改变:(1)紧急控制线由原来的直接在控制回路中接入旋钮开关改为按钮开关通过中间继KA4、KA5实现风机启停。

引至消控室线路由220V 线路改为DC24V 直流 线路,实现了强弱电隔离的目的。

(2)消防返回信号增加了 QAC 的常闭触电信号即风机停止信号。

从上述修改看来主要是为了实现强弱电分隔避免强电信号对弱电限号产生较 强的干扰,从而提高弱电系统的可靠性。

同时增加一组接触器常闭触电信号反馈, 加强消控室对风机工作状态反馈的可靠性。

2.2《16D303-2》消防风机外部接线分析消防风机外部接线由于控制原理的变化也产生了较大调整,以需要两地控制的 排烟风机为例,图3为《16D303-2》中的外部接线图。

对照图1,和图3接线可 以看出两地控制排烟风机的外部接线分为4个部分: 手动控制 隽号 奥场信号 自动 过” 试除 灯光 声响鬃瞥及第除 消防联动 DC 24V 消防返回信号流防控制 过负荷声光笈督wQAC ∖苔X1:14 图2两地控制排烟风机控制原理图10D303-2* 自动停止手动 寸片SAC X1:11 O X1:13 ~220VvKA3复X1:12 KA1L□ X1:16≤KA2⅛ SAC (LW39A-160202/2)连接表图3两地控制排烟风机外部接线端子图16D303-22. 2.1消防联动控制多线联动控制多线对应端子编号为10^12,根数为3根对应紧急控制的启动按钮、 停止按钮及联动电源。

风机结构、原理简介ppt课件

风机结构、原理简介ppt课件

螺杆风机
精选课件PPT
6
第二章
1
2
3
1、离心式风机;
2、轴流式风机;
3、罗茨风机;
4、柱塞式风机;
5、螺杆式风机。
4
5
精选课件PPT
7
第二章
按压力分类
压缩机:240kpa以上

出 风 口
鼓风机:15kpa~240kpa
引风机:负压使用
全 压
使用方式
通风机:风压
鼓风机:正压使用
小于15kp
高压:2.ห้องสมุดไป่ตู้4kpa~14.7kpa
精选课件PPT
31
液力耦合器
精选课件PPT
32
电控柜
精选课件PPT
33
联轴器
精选课件PPT
34
精选课件PPT
35
精选课件PPT
36
精选课件PPT
37
精选课件PPT
38
精选课件PPT
39
精选课件PPT
40
4
基于风机安装运行注意事项
精选课件PPT
41
第四章
集风器、叶轮安装间隙
严格按照总图尺寸进行安装,为了保证风机的性能,特别应保证风机进风 口与叶轮的含口间隙符合总图。对于一些气体温度较高且机号较大的风机,为 了保证风机在高温度状态下运行时,机壳热膨胀后进风圈与叶轮不发生摩擦, 进风圈与叶轮进口的含口间隙并非完全均匀,一般上大下小,左右均匀,调校 进风圈与叶轮进口的含口间隙,保证该间隙值满足总图的要求。
蜗舌顶端的圆弧r,对风机气动 力性能无明显影响,但对噪声影响 较大。
圆弧半径r小,噪声会增大,一 般取r=(0.03~0.06)D2。

风机动叶调节机构及工作原理

风机动叶调节机构及工作原理

风机动叶调节机构及工作原理我公司#5、6炉引、送风机均采用动叶可调轴流式风机。

#7、8炉送风机也采用动叶可调轴流式风机。

为了充分掌握动叶可调轴流式风机的动叶调节机构和工作原理,首先我们要了解动叶可调轴流式风机的有关特性。

一.引、送风机的结构:引、送风机由吸入烟风道、进气室、扩压器、叶轮、主轴、动叶调节机构、传动组、自动控制机构等部分组成。

二.引送风机的工作原理:引送风机的工作原理是基于机翼型理论:当气体以一个攻角α进入叶轮,在翼背上产生一个升力,同时必定在翼腹上产生一个大小相等方向相反的作用力使气体排出叶轮呈螺旋形沿轴向向前运动。

与此同时,风机进口处由于差压的作用,使气体不断地被吸入。

动叶可调轴流式风机,攻角越大,翼背的周界越大,则升力越大,风机的压差越大,风量则小。

当攻角达到临界值时,气体将离开翼背的型线而发生涡流,此时风机压力大,幅度下降,产生失速现象。

三.引送风机相关参数:四.引、送风机液压油系统图:五.引、送风机动叶调节机构工作原理:从液压调节机构来看,液压调节结构可分为两部分:一部分为控制头,它不随轴转动。

另一部分为油缸及活塞,它们与叶轮一起旋转,但活塞没有轴向位移,叶片装在叶柄的外端。

每个叶片用6个螺栓固定在叶柄上,叶柄由叶柄轴承支撑,平衡块与叶片成一定角装设,两者位移量不同,平衡块用于平衡离心力,使叶片在运转中成为可调。

液压调节机构的调节原理大致如下:1.当讯号从控制轴输入要求“+”向位移时分配器左移、压力油从进油管A经过通路2送到活塞左边的油缸,由于活塞无轴向位移,油缸左侧的油压就上升,使油缸向左移动,带动调节连杆偏移,使动叶片向“+”向位移。

与此同时,调节杆(反馈杆)也随着油缸左移,而齿条将带动控制轴的扇齿轮反时针转动,但分配器带动的齿条却要求控制轴的扇齿做顺时针转动因而调节杆就起到“弹簧”的限位作用。

当调节力大时,“弹簧”限不住位置,所以叶片仍向“+”向位移,即为叶片调节正终端位置,但由于“弹簧”的牵制作用,在一定时间后油缸的位移自动停止,由此可以避免叶片调节过大,防止小流量时风机进入失速区。

风机变浆系统控制原理

风机变浆系统控制原理

二、变桨系统的结构原理
(一)、变桨系统的组成结构:
变桨系统主要由:用PLC作控制器的变桨控制 系统﹑利用编码器构成位置闭环的伺服驱 动系统和通过减速齿轮转动浆叶的伺服电 机系统以及由蓄电池作为后备电源等组成. 结构上分成一个控制箱﹑三个轴箱﹑三个 蓄电池箱共七个电气箱.
1、变桨系统几个主要的机械部分: 轮毂,变桨轴承,减速机,雷电保护装置, 玻璃钢轮毂罩。
风机变桨系统控制原理
日期:2011年ቤተ መጻሕፍቲ ባይዱ月20日
一、变浆系统的介绍
(一)、什么是变桨系统:
风机变桨系统是指:风力发电机的整个叶片可以 绕叶片中心轴旋转,使叶片攻角在一定范围(一 般0°~90°)内变化;以便调节输出功率不超过 设计容许值。另外,在机组出现故障,需要紧急 停机时,先使叶片顺桨,可以减小机组结构中的 受力,以保证安全可靠的停机。
变桨伺服电机
雷电保护装置
2、变浆系统几个主要的电气部分: 滑环单元、独立的变桨电机、极限工作位 置的保护开关、编码器、减速机、制动器、 电磁接近感应传感器、变桨控制柜。
a、滑环单元:目的是用来给变桨提供电源,从站PLC通 讯,以及一些保护措施。 B、变桨控制柜内部主要是:变桨变频器,刹车断路器, 主电源开关,外接230VAC电源插头,柜内加热系统, 一部分24VDC控制继电器。
变桨系统连线示意图
电动变桨与液压变桨的优缺点对比
电动变桨方式 桨距调节性 能 基本无差别。电路的响应速度比油 路略快 在低温下,蓄电池储存的能量下降 较大。 蓄电池储存的能量不容易实现监控。 主要耗件蓄电池使用寿命3年 占用空间相对较大。 需对齿轮进行集中润滑。 机舱及轮毂内部清洁。 蓄电池的更换 液压变桨方式 基本无差别。油缸的执行(动作) 速度比齿轮略快,响应频率快扭距 大。 在低温下,蓄能器储存的能量下降 较小。 蓄能器储存的能量通过压力容易实 现监控。 主要耗件蓄能器使用寿命6年 占用空间小,轮毂及轴承可相对较 小。 无需对齿轮进行润滑,减少集中润 滑的润滑点。 容易存在漏油,造成机舱及轮毂内 部油污。 定期对液压油、滤清器进行更换

风机控制原理

风机控制原理

风机控制原理
风机控制是通过控制风机的转速和运行状态来实现的。

一般来说,风机控制原理可以分为以下几个方面:
1. 定压控制:通过测量管道或系统中的压力信号,将其与设定压力进行比较,并根据比较结果调整风机的转速,使得管道或系统中的压力保持在设定值范围内。

2. 定流量控制:通过测量管道或系统中的流量信号,将其与设定流量进行比较,并根据比较结果调整风机的转速,使得管道或系统中的流量保持在设定值范围内。

3. 控制阀调节:通过控制风机进风或出风的阀门开度,调节风机的进出风量,从而控制管道或系统中的压力或流量。

4. PID调节:通过PID控制算法,根据实际测量值与设定值的差异,计算出需要调整的控制量,即风机的转速或阀门开度,从而实现对管道或系统中压力或流量的精确控制。

5. 级数控制:对于多级风机系统,可以根据实际需求按照一定的顺序开启或关闭风机的各级别,从而实现对管道或系统的压力或流量的分段控制。

需要根据具体的应用场景和要求选择合适的风机控制原理和方法,以达到稳定和高效的控制效果。

双速风机控制原理

双速风机控制原理

双速风机控制原理双速风机控制原理是指通过控制系统使风机在不同的速度下运行,从而实现不同的风量输出,以满足不同的空调、通风和换气需求。

双速风机通常包括高速和低速两种运行模式,通过控制开关或调节器可以切换风机的运行状态。

双速风机的控制原理基于风机的运行特性和运行需求,运用合适的控制方法和装置,以实现在不同负荷下运行的高效性和节能性。

双速风机控制原理一般包括以下几个方面:1. 风机电机控制器:双速风机的控制首先需要具备对风机电机的控制功能,包括启动、停止、速度切换等。

这通常需要采用专门的电机控制器或者变频器来实现。

在启动时,控制器可以根据实际的需求选择高速还是低速运行,从而满足不同的风量需求。

在风机工作过程中,控制器能够根据环境温度、湿度和静压等参数进行自动调整,选择合适的速度。

2. 高低速切换装置:双速风机通常需要具备切换运行速度的功能,这需要通过开关、调节器或者自动化控制系统来实现。

在实际工作中,根据不同的负荷需求和环境条件,可以手动或自动选择合适的运行速度。

同时,切换装置需要与电机控制器和传感器等设备进行联动,以实现稳定可靠的速度切换。

3. 传感器和检测装置:双速风机在运行过程中需要获取环境温度、湿度和空气流速等参数,用于确定实际的负荷情况和运行需求。

因此,传感器和检测装置是双速风机控制系统的重要组成部分。

这些装置能够实时监测环境变化,并将采集到的数据传输给控制系统,以实现智能化的运行控制。

4. 控制策略和算法:双速风机的控制系统需要通过合理的控制策略和算法来实现高效的运行。

这通常包括PID控制、模糊控制、遗传算法等多种控制方法。

通过合理的控制策略和算法,可以使风机在不同负荷下能够稳定、快速地切换运行速度,以实现最佳的运行效果。

5. 联动控制和监测系统:双速风机的控制系统通常需要与其他系统进行联动,并实现远程监测和控制。

这需要通过网络通讯、远程控制、数据采集等技术手段来实现。

通过联动控制和监测系统,可以实现对风机的远程监测和控制,从而实现智能化管理和运行。

风机自动化控制的原理及控制方式分析

风机自动化控制的原理及控制方式分析

风机自动化控制的原理及控制方式分析原理:风机自动化控制的原理是基于感知环境变化和根据预设条件进行相应的调节。

风机自动控制系统通常包括传感器、控制器和执行器。

1. 传感器:传感器用于感知和监测环境参数,例如温度、湿度、气压、气体浓度等。

传感器将这些数据转化为电信号,以便控制器进行处理。

2. 控制器:控制器是整个自动控制系统的核心部分。

它接收传感器传来的信号,对环境参数进行分析和判断,并根据预设的控制策略进行相应的控制。

控制器可以是基于硬件的电子设备,也可以是基于软件的程序。

常用的控制器类型有PID控制器、模糊控制器等。

3. 执行器:执行器是控制器输出信号的接收者,它将控制器发出的指令转化为实际的动作。

在风机自动化控制系统中,常用的执行器是马达、电机、阀门等。

控制方式:风机自动化控制可以采用多种控制方式,具体选择的控制方式取决于风机的特性及需要实现的控制目标。

1. 开关控制:简单的风机控制可以通过开关来实现。

根据预设的条件,当环境参数达到阈值时,控制器输出控制信号,控制风机的开启和关闭。

2. 变频控制:基于变频器的风机控制系统可以实现风机转速的调节。

根据实际需要,控制器通过调节变频器的输出频率来控制风机的转速,从而实现对风机的精确控制。

3. PID控制:PID控制是一种经典的控制算法,通过不断地比较实际参数和预设的目标值,根据误差的大小来调整控制器的输出信号,实现对风机的控制。

PID控制可以在稳态和动态过程中实现较好的控制精度和响应速度。

4. 模糊控制:模糊控制是一种基于经验的控制方法,它模拟人类的思维方式,通过模糊推理来实现对风机的控制。

模糊控制的优势在于可以应对非线性系统和复杂环境的控制需求。

风机自动化控制的原理是基于感知环境变化和根据预设条件进行相应的调节。

控制方式可以根据风机的特性及控制目标选择合适的方式,如开关控制、变频控制、PID控制和模糊控制等。

这些控制方式可以实现对风机的精确控制和优化运行。

风机自动化控制的原理及控制方式分析

风机自动化控制的原理及控制方式分析

风机自动化控制的原理及控制方式分析一、引言风机在工业生产中起着非常重要的作用,它可以用于风道通风、气体传送、烟气排放等多种场合。

为了提高生产效率,降低运行成本,风机的自动化控制已经成为一种不可或缺的技术手段。

本文将从风机自动化控制的原理和控制方式进行分析,为大家介绍风机自动化控制的基本原理和控制方式。

二、风机自动化控制的原理1.传感器采集风机自动化控制的第一步是通过各种传感器采集相关数据。

常用的传感器包括温度传感器、湿度传感器、压力传感器、流量传感器等。

这些传感器可以用于监测风机的工作环境、风量、压力等参数,为控制系统提供必要的信息。

2.控制策略风机自动化控制的核心是控制策略的制定。

根据不同的工作需求和环境参数,可以采用不同的控制策略进行控制。

常用的控制策略包括比例控制、比例积分控制、模糊控制、PID控制等。

这些控制策略可以根据实际需要进行组合使用,从而实现对风机的精确控制。

3.执行器控制执行器是风机自动化控制系统的执行部分,负责根据控制策略的要求来对风机进行控制。

常用的执行器包括电动执行器、气动执行器等。

通过这些执行器,可以实现对风机转速、进出风门的开关控制等。

4.监控系统监控系统是风机自动化控制系统的重要组成部分,它可以监测风机的运行状态,实时反馈给控制系统,并根据情况进行相应的调整。

通过监控系统,可以实现对风机的远程监控、故障诊断等功能。

三、风机自动化控制的控制方式分析1.压力控制在一些需要维持一定压力的场合,可以采用压力控制方式对风机进行控制。

通过监测系统采集的压力数据,控制系统可以根据预设的压力值来调节风机的速度和进出风门的开关,从而实现对环境压力的精确控制。

四、风机自动化控制的发展趋势随着工业自动化的不断发展,风机自动化控制技术也将不断提升。

未来的风机自动化控制系统将更加智能化、精准化。

通过引入先进的控制算法和人工智能技术,可以实现对风机的智能化监控和控制。

大数据技术的应用将为风机自动化控制提供更加丰富和精准的数据支持,为控制系统提供更加可靠、高效的控制能力。

风机控制系统结构原理分解

风机控制系统结构原理分解

风机控制系统结构一、风力发电机组控制系统的概述风力发电机组是实现由风能到机械能和由机械能到电能两个能量转换过程的装置,风轮系统实现了从风能到机械能的能量转换,发电机和控制系统则实现了从机械能到电能的能量转换过程,在考虑风力发电机组控制系统的控制目标时,应结合它们的运行方式重点实现以下控制目标:1. 控制系统保持风力发电机组安全可靠运行,同时高质量地将不断变化的风能转化为频率、电压恒定的交流电送入电网。

2. 控制系统采用计算机控制技术实现对风力发电机组的运行参数、状态监控显示及故障处理,完成机组的最佳运行状态管理和控制。

3. 利用计算机智能控制实现机组的功率优化控制,定桨距恒速机组主要进行软切入、软切出及功率因数补偿控制,对变桨距风力发电机组主要进行最佳尖速比和额定风速以上的恒功率控制。

4. 大于开机风速并且转速达到并网转速的条件下,风力发电机组能软切入自动并网,保证电流冲击小于额定电流。

对于恒速恒频的风机,当风速在4-7 m/s之间,切入小发电机组(小于300KW)并网运行,当风速在7-30 m/s之间,切人大发电机组(大于500KW)并网运行。

主要完成下列自动控制功能:1)大风情况下,当风速达到停机风速时,风力发电机组应叶尖限速、脱网、抱液压机械闸停机,而且在脱网同时,风力发电机组偏航90°。

停机后待风速降低到大风开机风速时,风力发电机组又可自动并入电网运行。

2)为了避免小风时发生频繁开、停机现象,在并网后10min内不能按风速自动停机。

同样,在小风自动脱网停机后,5min内不能软切并网。

3)当风速小于停机风速时,为了避免风力发电机组长期逆功率运行,造成电网损耗,应自动脱网,使风力发电机组处于自由转动的待风状态。

4)当风速大于开机风速,要求风力发电机组的偏航机构始终能自动跟风,跟风精度范围±15°。

5)风力发电机组的液压机械闸在并网运行、开机和待风状态下,应该松开机械闸,其余状态下(大风停机、断电和故障等)均应抱闸。

风机控制原理

风机控制原理

风机控制原理
风机控制原理是指根据系统需求,通过控制风机的运行状态来达到预定的目标。

风机控制通常涉及到以下几个方面:
1. 风机速度控制:风机的转速直接影响到风流的产生和输送。

通过改变风机的转速,可以调节风机所提供的风量。

常见的速度控制方法包括采用变频器、通过改变电源电压、或者使用调速电机等。

2. 风机启停控制:启停控制主要是指控制风机的开关状态。

通过控制风机的启停,可以根据需要合理调节系统的供风量。

常见的启停控制方法包括使用开关、继电器等。

3. 风机方向控制:风机方向控制主要应用于需要改变风流方向的场合。

通过改变风机的旋转方向,可以改变风流的输送方向。

常见的方向控制方法包括使用反转开关、改变电源相序等。

4. 风机温度控制:风机温度控制一般用于需要根据系统温度变化来调节风机运行状态的场合。

常见的温度控制方法包括使用温度传感器、控制器等。

5. 风机压力控制:风机压力控制一般用于需要根据系统压力变化来调节风机运行状态的场合。

常见的压力控制方法包括使用压力传感器、调节阀等。

综上所述,风机控制原理涉及到风机速度、启停、方向、温度
和压力等多个方面的控制。

根据具体的系统需求,选择相应的控制方法和设备,可以实现对风机运行状态的精确控制。

风机控制系统结构原理分解

风机控制系统结构原理分解

风机控制系统结构原理分解风机控制系统是一种广泛应用于工业生产和环境调节中的重要设备。

它通过调节风机的运行速度、方向和风量,实现对空气流动的控制。

本文将从结构和原理两个方面对风机控制系统进行分解,以便更好地理解其工作原理和应用。

一、风机控制系统的结构风机控制系统通常由以下几个关键组件组成:1. 风机:作为整个系统的核心部件,风机负责产生气流并调节风量。

风机的类型和规格根据实际需求进行选择,常见的有轴流风机和离心风机等。

2. 电机:电机作为驱动装置,为风机提供动力,使其能够正常运行。

根据风机的功率和工作条件,选择合适的电机类型和容量。

3. 变频器:变频器用于调节电机的转速和频率,从而控制风机的风量。

通过改变电机的供电频率,可以实现风机的无级调速,提高系统的灵活性和能耗效率。

4. 传感器:传感器用于采集系统的各种参数,如温度、湿度、压力等。

这些参数将作为反馈信号,通过控制器进行处理,进而实现对风机的精确控制。

5. 控制器:控制器是整个系统的大脑,负责接收传感器的信号并进行分析和处理,然后输出控制信号给变频器,调节风机的运行模式和风量。

控制器通常采用PLC(可编程逻辑控制器)或者微机控制系统。

6. 人机界面:人机界面提供给操作人员与系统进行交互的接口,一般采用触摸屏、键盘或者远程监控系统。

通过人机界面,用户可以设定风机的工作参数、监测系统的运行状态和故障报警等。

二、风机控制系统的原理风机控制系统的原理主要包括运行方式、速度调节和风量控制三个方面。

1. 运行方式风机控制系统的运行方式主要分为手动控制和自动控制两种。

手动控制方式下,操作人员通过人机界面或者开关按钮手动控制风机的启停和运行模式。

这种方式适用于简单的操作场景,但不利于对系统的精确控制。

自动控制方式下,控制器通过接收传感器信号实时监测环境参数,并根据预设的控制策略自动调节风机的运行状态。

这种方式具有较高的智能化程度和自动化程度,适用于复杂的生产过程和调节要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

风机控制系统结构一、风力发电机组控制系统的概述风力发电机组是实现由风能到机械能和由机械能到电能两个能量转换过程的装置,风轮系统实现了从风能到机械能的能量转换,发电机和控制系统则实现了从机械能到电能的能量转换过程,在考虑风力发电机组控制系统的控制目标时,应结合它们的运行方式重点实现以下控制目标:1. 控制系统保持风力发电机组安全可靠运行,同时高质量地将不断变化的风能转化为频率、电压恒定的交流电送入电网。

2. 控制系统采用计算机控制技术实现对风力发电机组的运行参数、状态监控显示及故障处理,完成机组的最佳运行状态管理和控制。

3. 利用计算机智能控制实现机组的功率优化控制,定桨距恒速机组主要进行软切入、软切出及功率因数补偿控制,对变桨距风力发电机组主要进行最佳尖速比和额定风速以上的恒功率控制。

4. 大于开机风速并且转速达到并网转速的条件下,风力发电机组能软切入自动并网,保证电流冲击小于额定电流。

对于恒速恒频的风机,当风速在4-7 m/s之间,切入小发电机组(小于300KW)并网运行,当风速在7-30 m/s之间,切人大发电机组(大于500KW)并网运行。

主要完成下列自动控制功能:1)大风情况下,当风速达到停机风速时,风力发电机组应叶尖限速、脱网、抱液压机械闸停机,而且在脱网同时,风力发电机组偏航90°。

停机后待风速降低到大风开机风速时,风力发电机组又可自动并入电网运行。

2)为了避免小风时发生频繁开、停机现象,在并网后10min内不能按风速自动停机。

同样,在小风自动脱网停机后,5min内不能软切并网。

3)当风速小于停机风速时,为了避免风力发电机组长期逆功率运行,造成电网损耗,应自动脱网,使风力发电机组处于自由转动的待风状态。

4)当风速大于开机风速,要求风力发电机组的偏航机构始终能自动跟风,跟风精度范围±15°。

5)风力发电机组的液压机械闸在并网运行、开机和待风状态下,应该松开机械闸,其余状态下(大风停机、断电和故障等)均应抱闸。

6)风力发电机组的叶尖闸除非在脱网瞬间、超速和断电时释放,起平稳刹车作用。

其余时间(运行期间、正常和故障停机期间)均处于归位状态。

7)在大风停机和超速停机的情况下,风力发电机组除了应该脱网、抱闸和甩叶尖闸停机外,还应该自动投入偏航控制,使风力发电机组的机舱轴心线与风向成一定的角度,增加风力发电机组脱网的安全度,待机舱转约90°后,机舱保持与风向偏90°跟风控制,跟风范围±15°。

8)在电网中断、缺相和过电压的情况下,风力发电机组应停止运行,此时控制系统不能供电。

如果正在运行时风力发电机组遇到这种情况,应能自动脱网和抱闸停机,此时偏航机构不会动作,风力发电机组的机械结构部分应能承受考验。

9)风力发电机组塔架内的悬挂电缆只允许扭转±2.5 圈,系统已设计了正/反向扭缆计数器,超过时自动停机解缆,达到要求后再自动开机,恢复运行发电。

10)风力发电机组应具有手动控制功能(包括远程遥控手操),手动控制时“自动”功能应该解除,相反地投入自动控制时,有些“手动”功能自动屏蔽。

11)控制系统应该保证风力发电机组的所有监控参数在正常允许的范围内,一旦超过极限并出现危险情况,应能自动处理并安全停机。

二、控制系统的组成1. 电控系统从功能划分主要包括正常运行控制、阵风控制、最佳运行控制(最佳叶尖速比控制)、功率控制、安全保护控制、变桨距控制等部分。

如图1所示:图12. 从控制结构上来划分,电控系统可以分为以下四个部分,如图2所示:1)电网级控制部分:主要包括总的有功和无功控制,远程监控等。

2)整机控制部分:主要包括最大功率跟踪控制,速度控制,自动偏航控制等。

3)变流器部分:主要包括双馈发电机的并网控制,有功无功解耦控制,亚同步和超同步运行控制等。

4)变桨控制部分:又分为统一变桨控制和独立变桨控制两种,大型风电机组大多采用了独立变桨方式。

(减少紊流对风电机组的影响,平衡各个叶片的受力状况以及系统安全保障冗余的考虑)图23. 在控制过程中,风电机组将被控制在功率优化区和功率限制区范围内,如图3所示。

1)功率优化区:其中,区间A-B,C-D为固定转速区;区间B-C为变速区,在此区间内实现最佳叶尖速比控制。

(运行点B,C的位置由风电机组决定。

)2)功率限制区:在此区间,通过变桨距的方式限制输入功率为额定功率,但在阵风控制时,输入的瞬时功率会超过额定功率。

在图3中,双馈发电机的运行转速范围为:900转/分-2000转/分,额定转速为1800转/分。

当转速在900转/分-1800转/分之间时,可以进行最佳叶尖速比控制;而高于1800转/分的转速范围用于阵风控制,这样不但可以减少阵风对风电机组主传动链的冲击,同时也可以降低对变桨距系统响应速度的要求。

图3500100015002000E风速(m/s)机械功率(kW)转速(rpm)500100015002000额定转速电气功率(kW)风电机组功率曲线功率/转速曲线图4 1.0兆瓦变速机组电控系统图5 1.0兆瓦变速机组电控系统图6 1.5兆瓦变速机组电控系统三、控制系统主要参数(恒速恒频)四、控制系统工作原理主开关合上后,风力发电机组控制器准备自动运作。

首先系统初始化,检查控制程序、微控制器硬件和外设、传感器来的脉冲及比较所选的操作参数,备份系统工作表,接着就正式起动。

起动的第一秒钟内,先检查电网、设置各个计数器、输出机构初始工作状态及晶闸管的开通角。

所有这些完成后,风力发电机组开始自动运行。

用于风轮的叶尖本来是90°,现在恢复为0°,风轮开始转动。

计算机开始时刻监测各个参数、输入,判断是否可以并网,判断参数有否超过极限、执行偏航、相位补偿、机械制动或空气制动。

其中相位补偿的作用在于使功率因数保持在0.95-0.99之间。

其详细的控制系统工作原理流程框图(见图9-2)。

五、风力发电机组的基本控制策略(一) 风力发电机组的工作状态风力发电机组总是工作在如下状态之一:①运行状态;②暂停状态;③停机状态;④紧急停机状态。

每种工作状态可看作风力发电机组的一个活动层次,运行状态处在最高层次,紧停状态处在最低层次。

为了能够清楚地了解机组在各种状态条件下控制系统是如何反应的,必须对每种工作状态作出精确的定义。

这样,控制软件就可以根据机组所处的状态,按设定的控制策略对调向系统、液压系统、变桨距系统、制动系统、晶闸管等进行操作,实现状态之间的转换。

以下给出了四种工作状态的主要特征及其简要说明。

(1) 运行状态:1)机械刹车松开;2)允许机组并网发电;3)机组自动调向;4)液压系统保持工作压力;5)叶尖阻尼板回收或变桨距系统选择最佳工作状态;(2) 暂停状态:1)机械刹车松开;2)液压泵保持工作压力;3)自动调向保持工作状态;4)叶尖阻尼板回收或变距系统调整桨叶节距角向90o方向;5)风力发电机组空转。

这个工作状态在调试风力发电机组时非常有用,因为调试风力机的目是要求机组的各种功能正常,而不一定要求发电运行。

(3) 停机状态:1)机械刹车松开;2)液压系统打开电磁阀使叶尖阻尼板弹出,或变距系统失去压力而实现机械旁路;3)液压系统保持工作压力;4)调向系统停止工作。

(4) 紧急停机状态:1)机械刹车与气动刹车同时动作;2)紧急电路 (安全链) 开启;3)计算机所有输出信号无效;4)计算机仍在运行和测量所有输入信号当紧停电路动作时,所有接触器断开,计算机输出信号被旁路,使计算机没有可能去激活任何机构。

(二)工作状态之间转变定义了风力发电机组的四种工作状态之后,我们进一步说明各种工作状态之间是如何实现转换的。

按图3-8箭头所示,提高工作状态层次只能一层一层地上升,而要降低工作状态层次可以是一层或多层。

这种工作状态之间转变方法是基本的控制策略,它主要出发点是确保机组的安全运行。

如果风力发电机组的工作状态要往更高层次转化,必须一层一层往上升,用这种过程确定系统的每个故障是否被检测。

当系统在状态转变过程中检测到故障,则自动进入停机状态。

当系统在运行状态中检测到故障,并且这种故障是致命的,那么工作状态不得不从运行直接到紧停,这可以立即实现而不需要通过暂停和停止。

下面我们进一步说明当工作状态转换时,系统是如何工作的。

1.工作状态层次上升紧停→停机如果停机状态的条件满足,则:1)关闭紧停电路;2)建立液压工作压力;3)松开机械刹车。

停机→暂停如果暂停的条件满足,则:1)起动偏航系统;2)对变桨距风力发电机组,接通变桨距系统压力阀。

暂停→运行如果运行的条件满足,则:1)核对风力发电机组是否处于上风向;2)叶尖阻尼板回收或变桨距系统投入工作;3)根据所测转速,发电机是否可以切入电网。

2.工作状态层次下降工作状态层次下降包括3种情况:(1) 紧急停机。

紧急停机也包含了3种情况,即:停止→紧停;暂停→紧停;运行→紧停。

其主要控制指令为:1)打开紧停电路;2)置所有输出信号于无效;3)机械刹车作用;4)逻辑电路复位。

(2) 停机。

停机操作包含了两种情况,即:暂停→停机;运行→停机。

暂停→停机1)停止自动调向;2)打开气动刹车或变桨距机构回油阀 (使失压)。

运行→停机1)变桨距系统停止自动调节;2)打开气动刹车或变桨距机构回油阀 (使失压)3)发电机脱网。

(3) 暂停。

主要控制指令为:1)如果发电机并网,调节功率降到0后通过晶闸管切出发电机;2)如果发电机没有并入电网,则降低风轮转速至0。

(三) 故障处理图3-8所示的工作状态转换过程实际上还包含着一个重要的内容:当故障发生时,风力发电机组将自动地从较高的工作状态转换到较低的工作状态。

故障处理实际上是针对风力发电机组从某一工作状态转换到较低的状态层次可能产生的问题,因此检测的范围是限定的。

为了便于介绍安全措施和对发生的每个故障类型处理,我们给每个故障定义如下信息:1 故障名称;2 故障被检测的描述;3 当故障存在或没有恢复时工作状态层次;4 故障复位情况 (能自动或手动复位,在机上或远程控制复位)。

(1)故障检测。

控制系统设在顶部和地面的处理器都能够扫描传感器信号以检测故障,故障由故障处理器分类,每次只能有一个故障通过,只有能够引起机组从较高工作状态转入较低工作状态的故障才能通过。

(2)故障记录。

故障处理器将故障存储在运行记录表和报警表中。

(3)对故障的反应。

对故障的反应应是以下三种情况之一:1)降为暂停状态;2)降为停机状态;3)降为紧急停机状态。

(4)故障处理后的重新起动。

在故障已被接受之前,工作状态层不可能任意上升。

故障被接受的方式如下:如果外部条件良好,一些外部原因引起的故障状态可能自动复位。

一般故障可以通过远程控制复位,如果操作者发现该故障可接受并允许起动风力发电机组,他可以复位故障。
