1.6施工现场平面布置（附图）；1.6.1.工程现场总平面管理：整个现场平面布置本着创建“安全文明优良工地”的目标进行要求，使施工现场综合管理水平达到规范化，科学化、标准化，真正提高工程管理水平，树立良好的企业形象。
1.6.1.1.施工现场总平面布置原则：有效利用场地的使用空间，将生产、办公区分开布设，现场对必要的办公用房、库房、加工房及材料堆放场进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。
保证不对周边工作区和其他建筑物产生影响。
不破坏周边的公共设施。
施工设备和材料堆场的布置满足现场施工的使用要求，并尽量减少材料的搬运量。
所有材料堆场按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。
临时供水满足现场施工用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。
临时用电遵循生产生活用电分路和“三级配电两级保护”的原则。
对施工区域和周边各种公用设施、树木等加以保护。
生活、办公用临时设施：根据本工程自身和现场条件的特点，结合施工要求，做以下平面布置：1.6.1.2.办公区的布置：为便于现场施工管理，又便于相互协调联系，现场布置现场管理办公室。
现场内的道路及周转工具堆放场地全部硬化。
1.6.1.2.1.生活区的布置：现场附近设置工人宿舍，并设置水冲式厕所及浴室。
1.6.1.2.2.材料堆放区：为便于运输，将材料堆放及加工区置于方便施工位置。
1.6.1.2.3.场区道路：施工过程中现场的采用临时道路。
根据总平面的特点进行布置。
1.6.1.2.4.生活卫生：对现场的办公区、生活区、材料堆放区等卫生实行专人负责，建立一周双检制度，奖罚分明。
工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。
1.6.2.“四通”安排在进场前，指定专人组织解决施工所需的水、电、场内交通及通讯问题。
根据总包单位所提供的水源、电源接口位置，按照规范要求和施工用水用电的设计，搭设施工临时用水、用电管路线路，确定用水点和配电箱盘设置的位置，安装水表、电表方便计量工作。
施工现场总平面布置(完整版带附表)
施工现场总平面布置（完整版带附表）一.施工平面布置为确保工程达到预期的质量目标，围绕本工程的工程特点.技术难度等相关技术资料，我公司从工程的整体考察与分析，施工前期部署.现场施工等方面进行了较为系统的拟制。
特别在施工前期部署及本工程材料选择方案.产品加工工艺及施工方案四个方面作了更为详尽的阐述：施工部署从作业主要从技术部署.组织人员部署.材料准备及现场临时设施布置等方面做好本工程的施工部署作业。
根据本工程实际地形情况，并本着安全.紧凑.有序的原则进行总平面布置。
周围居民安全.标准化工地和文明工地的要求采用封闭形式进行施工，现场在适当位置设置施工出入口，出入口设置警示标志。
我们将本着“文明生产，科学管理，方便施工，合理布置，节约用地”的原则，充分利用业主所提供的场地进行项目部的总平面布置。
1.技术部署（1）施工.测量放样施工图审批确定后，技术人员尽快熟悉图纸，充分领会设计意图，清楚各种施工做法，设计人员向技术人员做好交底作业，按照设计施工图进行翻样作业.加工定货。
（2）编制施工方案资料准备，施工中严格按国家和行业现行质量检验评定标准和施工技术验收规范进行施工和检查，且遵照市质量监督站和业主的有关规则，开工前准备好各种资料样表，施工中及时填写整理，分册保管，待工程竣工后装订成册。
编制各分项工程切实可行的施工方案及专项施工方案，报甲方及监理审批后进行施工。
（3）编制工程质量计划编制本工程项目质量计划，确定质量目标，将质量责任分别落实到个人，做到全员.全方位.全过程的质量控制，确保质量目标实现。
2.现场实际情况（1）本工程具有良好的交通条件；现场场地宽敞，具有良好的施工条件。
（2）施工用水.用电由建设单位负责接至施工场地内，场内施工排水可以经过处理后排放。
二.总平面原则.依据说明根据现场的实际情况，结合主体工程量的分布及工期要求.施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。
施工现场总平面布置(完整版带附表)
施工现场总平面布置（完整版带附表）一、施工平面布置为确保工程达到预期的质量目标，围绕本工程的工程特点、技术难度等相关技术资料，我公司从工程的整体考察与分析，施工前期部署、现场施工等方面进行了较为系统的拟制。
特别在施工前期部署及本工程材料选择方案、产品加工工艺及施工方案四个方面作了更为详尽的阐述：施工部署从工作主要从技术部署、组织人员部署、材料准备及现场临时设施布置等方面做好本工程的施工部署工作。
根据本工程实际地形情况，并本着安全、紧凑、有序的原则进行总平面布置。
周围居民安全、标准化工地和文明工地的要求采用封闭形式进行施工，现场在适当位置设置施工出入口，出入口设置警示标志。
我们将本着“文明生产，科学管理，方便施工，合理布置，节约用地”的原则，充分利用业主所提供的场地进行项目部的总平面布置。
1、技术部署（1）施工、测量放样施工图审批确定后，技术人员尽快熟悉图纸，充分领会设计意图，清楚各种施工做法，设计人员向技术人员做好交底工作，按照设计施工图进行翻样工作、加工定货。
（2）编制施工方案资料准备，施工中严格按国家和行业现行质量检验评定标准和施工技术验收规范进行施工和检查，且遵照市质量监督站和业主的有关规定，开工前准备好各种资料样表，施工中及时填写整理，分册保管，待工程竣工后装订成册。
编制各分项工程切实可行的施工方案及专项施工方案，报甲方及监理审批后进行施工。
（3）编制工程质量计划编制本工程项目质量计划，确定质量目标，将质量责任分别落实到个人，做到全员、全方位、全过程的质量控制，确保质量目标实现。
2、现场实际情况（1）本工程具有良好的交通条件；现场场地宽敞，具有良好的施工条件。
（2）施工用水、用电由建设单位负责接至施工场地内，场内施工排水可以经过处理后排放。
二、总平面原则、依据说明根据现场的实际情况，结合主体工程量的分布及工期要求、施工程序，进行科学合理的施工总平面布置及管理能够有效地提高生产效率，同时避免重复运输等影响工程进度的情况出现。
施工现场平面布置图
第一章施工现场平面布置图一、施工总平面图二、临时用地表三、布置要求1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。
室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。
办公室移入楼内。
2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。
现场不设置供居住区。
3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。
5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。
6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。
7、应至少在每四层设置一个配电箱和一个临时水源。
8、工地办公室布置：施工总平面图（基础阶段、主体阶段、装修阶段）；施工进度计划网络图；工程施工形象进度图；质量、安全消防、文明施工管理网络图；消防器材布置图。
9、全体现场施工人员应统一佩带工作牌。
10、用钢管脚手架，脚手架走道外侧需设置踢脚板，高度不小于180mm，油漆颜色为红白或黄黑相间色（250mm相间），散水采用硬地坪，外设排水沟。

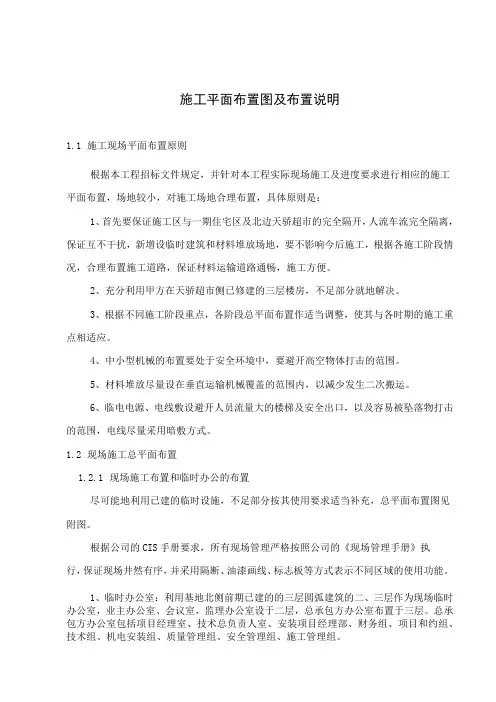

施工平面布置图及布置说明
