壁挂炉控制电气原理图
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，从而加热室内空气。
壁挂炉工作原理涉及燃气燃烧、热交换和空气循环等过程。
下面将详细介绍壁挂炉的工作原理。
一、燃气壁挂炉原理图燃气壁挂炉的原理图如下所示：（此处可以插入燃气壁挂炉的原理图，图中标明各个部件的名称和功能）二、燃气燃烧过程壁挂炉的燃气燃烧过程是实现供暖的关键步骤。
当燃气进入壁挂炉后，通过点火装置点燃，形成火焰。
燃气燃烧产生的热能被传递给壁挂炉内部的热交换器。
三、热交换过程热交换器是壁挂炉内部的一个重要组件，它负责将燃气燃烧产生的热能传递给室内空气。
热交换器通常由金属材料制成，具有良好的导热性能。
当燃气燃烧产生的高温烟气经过热交换器时，热能会被传递给热交换器的金属表面，然后通过热传导传递给室内空气。
四、空气循环过程壁挂炉通过空气循环来实现室内空气的加热。
空气循环包括进风、燃烧、排烟等过程。
首先，壁挂炉会从室外吸入新鲜空气，通过进风管道进入壁挂炉内部。
然后，空气经过热交换器，被加热后再通过出风管道送入室内。
同时，燃烧产生的烟气通过排烟管道排出室外。
这样循环往复，实现了室内空气的持续加热。
五、安全保护措施为了确保壁挂炉的安全运行，通常会设置一些安全保护措施。
例如，壁挂炉通常会配备燃气泄漏报警装置，一旦检测到燃气泄漏，会立即发出警报并切断燃气供应。
此外，壁挂炉还会设有过热保护装置，当热交换器温度过高时，会自动停止供热，以避免热交换器损坏。
六、节能环保特点壁挂炉具有节能环保的特点。
首先，壁挂炉采用闭式燃烧方式，燃烧效率高，烟气排放少。
其次，壁挂炉的热交换器采用高效设计，能够最大限度地利用燃气燃烧产生的热能。
此外，壁挂炉还可以通过智能控制系统实现精确的温度调节，避免能源的浪费。
综上所述，壁挂炉的工作原理涉及燃气燃烧、热交换和空气循环等过程。
通过燃气燃烧产生的热能，壁挂炉可以加热室内空气，实现供暖的功能。
《壁挂炉讲》PPT课件
循环泵
• 循环泵为壁挂炉水循环的动力 装置，保证壁挂炉供暖系统水 循环的正常工作。循环泵带有 自动排气功能，可以自动排除 系统内残留的空气，供暖系统 水路必须强制循环。
• 其作用是提供循环动力，实现 系统水的循环。家用壁挂炉对 其工作稳定性、可靠性和噪音 要求非常高。本公司推出的两 用燃气壁挂炉采用质量可靠、 性能优良的格兰富(丹麦)和威 乐(德国)水泵,标准扬程6米, 可用扬程4.8米。可以耐120℃ 高温，设计寿命为连续工作十 五万个小时。
四：生活热水系统
• 卫生热水通过热交换器（套管型）来加热，壁挂炉工作时，热水优先工作。即当 开启卫生热水时，采暖系统会暂时关闭，待关闭卫生热水时，采暖系统会自动启 动，恢复原来的工作程序。当卫生热水打开时，自来水流带动水流传感器蜗轮发 出频率信号传入控制器，自来水通过热交换器加热流出热水；卫生热水设定在 36℃～60℃，系统通过比例阀（恒温机）自动调节火力。水流变化-温度变化-气 量变化达到恒定温度。
（30-80度）等各种运行模式，经济安全。 • 取暖状态下，供暖温度达到设定温度，水泵间隙运转，更加节能。 • 翻盖设计，膨胀水箱侧置，机器调试、检修方便。
S2内部结构
S2内部结构
S3
S3与S2的区别： 1、主板、面板的不同 2、S3燃气比例阀采用意大利Sit，性能 更可靠。
S3内部结构
S3内部结构
• 宽度与18KW一致，膨胀 水箱侧置，厚度变薄。
• 输出功率14.1KW,快速热 水8L，可以满足100m2以 下的户型，适合北方用 户。
S2的外观
S2系列（18、20、24、30KW）
• 超大屏幕液晶显示器定时显示壁挂炉运行状态，使壁挂炉运行状态一 目了然。
• 独特的六个按键设计，控制机器更加轻松，方便。 • 使用数字压力表，电子式压力开关，数码显示系统压力，更精确。 • 快速热水恒温，使用水流量传感器感应水流，零水压启动。 • 采用高智能带记忆功能芯片，停电记忆功能，能自动恢复运行状态。 • 内置8段定时，定温采暖功能，舒适、节能。 • 内置存储芯片，可以设置多种参数，以及地暖（25度-60度）、暖气片
三种采暖系统技术原理图

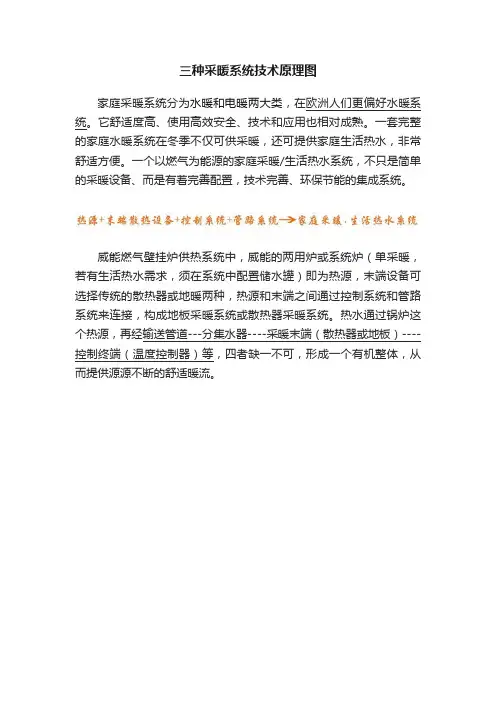

三种采暖系统技术原理图
家庭采暖系统分为水暖和电暖两大类，在欧洲人们更偏好水暖系统。
它舒适度高、使用高效安全、技术和应用也相对成熟。
一套完整的家庭水暖系统在冬季不仅可供采暖，还可提供家庭生活热水，非常舒适方便。
一个以燃气为能源的家庭采暖/生活热水系统，不只是简单的采暖设备、而是有着完善配置，技术完善、环保节能的集成系统。
威能燃气壁挂炉供热系统中，威能的两用炉或系统炉（单采暖，若有生活热水需求，须在系统中配置储水罐）即为热源，末端设备可选择传统的散热器或地暖两种，热源和末端之间通过控制系统和管路系统来连接，构成地板采暖系统或散热器采暖系统。
热水通过锅炉这个热源，再经输送管道---分集水器----采暖末端（散热器或地板）----控制终端（温度控制器）等，四者缺一不可，形成一个有机整体，从而提供源源不断的舒适暖流。
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的家用供暖设备，它通过燃烧燃气或者燃油来产生热能，然后将热能传递给室内空气，实现供暖的功能。
在壁挂炉中，有许多重要的元器件，它们协同工作，确保壁挂炉的正常运行。
下面将详细介绍壁挂炉中几个关键的元器件以及它们的工作原理。
1. 燃烧器燃烧器是壁挂炉中最重要的元器件之一，它负责将燃气或者燃油与空气混合，并在燃烧室中点燃。
燃烧器通常由喷嘴、点火装置和燃烧室组成。
当燃气或者燃油进入燃烧器时，喷嘴会将其雾化成小颗粒，然后点火装置点燃这些颗粒，形成火焰。
燃烧过程产生的热能将会传递给壁挂炉的其他部份。
2. 热交换器热交换器是壁挂炉中的另一个重要元器件，它负责将燃烧产生的热能传递给室内空气。
热交换器通常由一系列金属管组成，这些管中的热能会通过传导和对流的方式传递给室内空气。
当燃烧产生的烟气流经热交换器时，烟气中的热能会被金属管吸收，然后通过管壁传递给室内空气，使室内温度升高。
3. 风机风机是壁挂炉中的一个关键元器件，它负责将室内空气通过热交换器，使其与燃烧产生的热能进行热交换。
风机通过旋转叶片产生气流，将室内空气吸入壁挂炉，并将经过热交换的热空气重新送回室内。
风机的转速可以通过控制器进行调节，以实现室内温度的调节。
4. 控制器控制器是壁挂炉中的智能元器件，它负责监测和控制壁挂炉的运行状态。
控制器可以根据室内温度和用户设定的温度要求，自动调节燃烧器的燃料供给和风机的转速，以实现室内温度的稳定控制。
在现代壁挂炉中，控制器通常还具有故障自检和报警功能，可以及时发现并解决壁挂炉的故障问题。
5. 安全阀安全阀是壁挂炉中的重要保护装置，它负责监测和控制壁挂炉的压力。
当壁挂炉内部压力超过设定值时，安全阀会自动打开，释放过多的压力，以防止壁挂炉发生爆炸等危（wei）险情况。
安全阀通常由弹簧和阀门组成，当压力超过设定值时，弹簧会被压缩，阀门打开，将多余的压力排出。
综上所述，壁挂炉中的元器件相互协作，实现了燃烧、热交换、空气循环和温度控制等功能。
全面图解壁挂炉（工作原理、结构、部件、作用

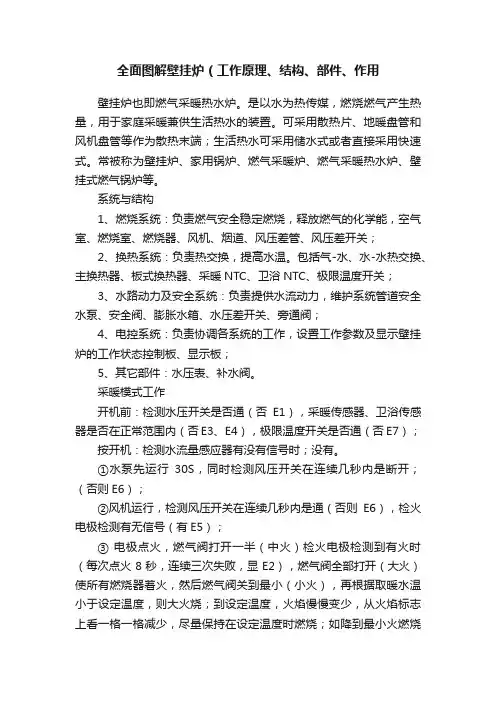

全面图解壁挂炉（工作原理、结构、部件、作用壁挂炉也即燃气采暖热水炉。
是以水为热传媒，燃烧燃气产生热量，用于家庭采暖兼供生活热水的装置。
可采用散热片、地暖盘管和风机盘管等作为散热末端；生活热水可采用储水式或者直接采用快速式。
常被称为壁挂炉、家用锅炉、燃气采暖炉、燃气采暖热水炉、壁挂式燃气锅炉等。
系统与结构1、燃烧系统：负责燃气安全稳定燃烧，释放燃气的化学能，空气室、燃烧室、燃烧器、风机、烟道、风压差管、风压差开关；2、换热系统：负责热交换，提高水温。
包括气-水、水-水热交换、主换热器、板式换热器、采暖NTC、卫浴NTC、极限温度开关；3、水路动力及安全系统：负责提供水流动力，维护系统管道安全水泵、安全阀、膨胀水箱、水压差开关、旁通阀；4、电控系统：负责协调各系统的工作，设置工作参数及显示壁挂炉的工作状态控制板、显示板；5、其它部件：水压表、补水阀。
采暖模式工作开机前：检测水压开关是否通（否E1），采暖传感器、卫浴传感器是否在正常范围内（否E3、E4），极限温度开关是否通（否E7）；按开机：检测水流量感应器有没有信号时；没有。
①水泵先运行30S，同时检测风压开关在连续几秒内是断开；（否则E6）；②风机运行，检测风压开关在连续几秒内是通（否则E6），检火电极检测有无信号（有E5）；③ 电极点火，燃气阀打开一半（中火）检火电极检测到有火时（每次点火8秒，连续三次失败，显E2），燃气阀全部打开（大火）使所有燃烧器着火，然后燃气阀关到最小（小火），再根据取暖水温小于设定温度，则大火烧；到设定温度，火焰慢慢变少，从火焰标志上看一格一格减少，尽量保持在设定温度时燃烧；如降到最小火燃烧时，采暖水温不超过设定温度5度，电脑板拔码6在ON时过5分钟熄火，拔码6在OFF时不熄火，如降到最小火燃烧时，采暖水温还是大于设定温度5度，炉熄火；关闭燃气阀；④ 风机延迟30秒关；⑤ 拔码6在ON时水泵延迟60秒关，然后停7分钟运行3分钟；拔码在OFF时水泵不停；⑥拔码2在ON时直至水温低于设定温度15度，拔码2在OFF 时直至水温低于设定温度8度，同时过3分钟后，重新进入启动程序。
壁挂炉——元器件工作原理

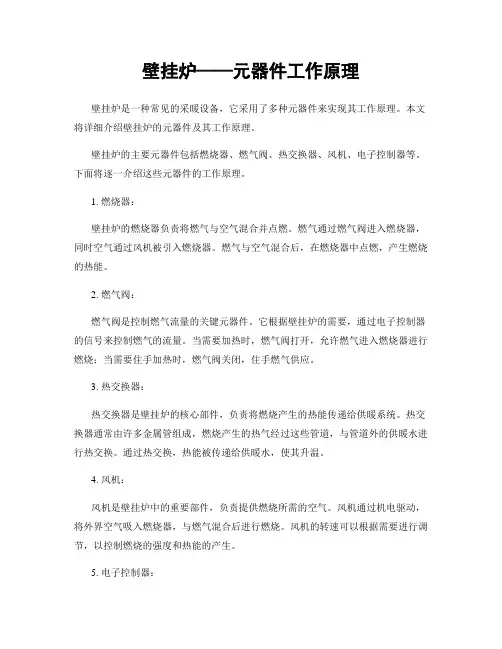

壁挂炉——元器件工作原理壁挂炉是一种常见的采暖设备，它采用了多种元器件来实现其工作原理。
本文将详细介绍壁挂炉的元器件及其工作原理。
壁挂炉的主要元器件包括燃烧器、燃气阀、热交换器、风机、电子控制器等。
下面将逐一介绍这些元器件的工作原理。
1. 燃烧器：壁挂炉的燃烧器负责将燃气与空气混合并点燃。
燃气通过燃气阀进入燃烧器，同时空气通过风机被引入燃烧器。
燃气与空气混合后，在燃烧器中点燃，产生燃烧的热能。
2. 燃气阀：燃气阀是控制燃气流量的关键元器件。
它根据壁挂炉的需要，通过电子控制器的信号来控制燃气的流量。
当需要加热时，燃气阀打开，允许燃气进入燃烧器进行燃烧；当需要住手加热时，燃气阀关闭，住手燃气供应。
3. 热交换器：热交换器是壁挂炉的核心部件，负责将燃烧产生的热能传递给供暖系统。
热交换器通常由许多金属管组成，燃烧产生的热气经过这些管道，与管道外的供暖水进行热交换。
通过热交换，热能被传递给供暖水，使其升温。
4. 风机：风机是壁挂炉中的重要部件，负责提供燃烧所需的空气。
风机通过机电驱动，将外界空气吸入燃烧器，与燃气混合后进行燃烧。
风机的转速可以根据需要进行调节，以控制燃烧的强度和热能的产生。
5. 电子控制器：电子控制器是壁挂炉的智能控制中心，负责监测和控制各个元器件的工作状态。
它能够感知壁挂炉的温度、压力等参数，并根据设定的温度要求来控制燃气阀、风机等元器件的工作。
电子控制器还可以通过与室内温控器的连接，实现对壁挂炉的远程控制和调节。
通过以上元器件的协同工作，壁挂炉能够实现高效的供暖功能。
当室内温度低于设定温度时，电子控制器会发出信号，打开燃气阀和风机，燃气进入燃烧器进行燃烧，产生的热能通过热交换器传递给供暖水，从而提供热量。
当室内温度达到设定温度时，电子控制器会关闭燃气阀和风机，住手燃烧，供暖系统住手工作。
壁挂炉的元器件工作原理简要如上所述。
通过燃烧器、燃气阀、热交换器、风机和电子控制器的协同工作，壁挂炉能够高效地提供供暖服务。
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或液化石油气等燃料来产生热能，然后将热能传递给供暖系统，从而实现室内的供暖。
为了正常运行，壁挂炉内部需要配备各种元器件，这些元器件在整个供暖过程中起到关键作用。
1. 燃烧器：壁挂炉的燃烧器是将燃料燃烧产生热能的关键部件。
燃烧器通常由燃烧室、燃料喷嘴、点火装置等组成。
当燃料进入燃烧室时，点火装置会引燃燃料，产生火焰。
燃烧器还配备了气阀和风机，用于调节燃料和空气的混合比例，以保证燃烧效果的稳定和高效。
2. 热交换器：壁挂炉的热交换器是将燃烧产生的热能传递给供暖系统的关键部件。
热交换器通常由一系列金属管组成，这些金属管内部流动着热媒介（如水或蒸汽）。
燃烧产生的热能通过热交换器的金属管壁传递给热媒介，使其温度升高，然后通过管道输送到供暖系统中。
3. 水泵：壁挂炉的水泵用于将热媒介推动到供暖系统中。
水泵通常由电动机和叶轮组成，当电动机启动时，叶轮开始旋转，产生一定的压力，使热媒介能够顺利地流动到供暖系统中。
水泵还可以根据供暖系统的需要进行流量调节，以保证供暖效果的稳定和高效。
4. 控制器：壁挂炉的控制器是整个供暖系统的大脑，它负责监测和控制各个元器件的工作状态。
控制器通常由微处理器和各种传感器组成，通过收集和分析传感器的数据，控制器可以判断壁挂炉的工作状态，并根据需要调整燃烧器、水泵等元器件的工作参数，以实现供暖系统的自动控制和优化。
5. 安全阀：壁挂炉的安全阀是一种重要的安全保护装置。
当壁挂炉内部的压力超过设定值时，安全阀会自动打开，释放过多的压力，以防止壁挂炉发生爆炸等危险情况。
安全阀通常由弹簧和阀门组成，当压力超过设定值时，弹簧会被压缩，使阀门打开，从而实现压力的释放。
以上是壁挂炉常见的元器件及其工作原理。
通过这些元器件的协同工作，壁挂炉可以高效地将燃料燃烧产生的热能传递给供暖系统，实现室内的供暖。
在使用壁挂炉时，我们需要定期检查和维护这些元器件，以保证其正常工作和安全运行。
壁挂炉培训课程(壁挂炉基础知识)PPT课件
燃气热水高器温加烟热气水--原--理--：----释--放→热水量
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
1. 参数解 4读
1. 内部结 5 构201简9/1介2/1
低热值
高热值
1m³燃气完全燃烧后其 烟气被冷却至原始温度
烟气中的水蒸气 仍为蒸气状态时 放出的热量
烟气中的水蒸气以 凝结水状态排出时 所放出的热量
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
1. 参数解 4读
1. 内部结 5 构简介
强排式
热水器运行时,烟气通过 烟道被强制排到室外,但 燃烧时所需的氧气仍取 自室内
——产品培训与应7用中心
第一章 认识壁挂炉
1. 1
什么是 壁挂炉
平衡式
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
1. 参数解 4读
壁挂炉输出功率 （W）
生活热水温升 （℃)
备注:额定的生活热水流量是在标准状况下，温升为25℃时的流量
例：L1PB-26EB1，输出功率为23700W，自来水温度5℃，需要热 水42℃，能出多少水？
G=0.86Q/△T=0.86×23700/（42-5） =550.9L/h=9.18L/min
——产品培训与应20用中心
高热值：显热+潜热，一般比低热值高10% 冷凝技术：回收潜热，提高输出功率！
——产品培训与1应2 用中心
第一章 认识壁挂炉
1. 1
什么是 壁挂炉
V 按换热方式分(针对两用型壁挂炉)
1. 2
壁挂炉 的分类
壁挂炉
1. 3
工作原 理
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的采暖设备，它采用了多种元器件来实现加热和热水供应的功能。
本文将详细介绍壁挂炉的元器件工作原理，包括燃烧器、燃气阀、水泵、热交换器和控制器等。
1. 燃烧器燃烧器是壁挂炉的核心部件，它负责将燃气与空气混合并点燃。
燃烧器通常由燃气喷嘴、风扇、电极和火焰探测器等组成。
当燃气进入燃烧器时，风扇将空气吹入燃烧器内，与燃气混合形成可燃气体。
电极会产生高压电火花，点燃可燃气体，同时火焰探测器会监测火焰的存在，确保燃烧的稳定性。
2. 燃气阀燃气阀是控制燃气流量的关键元器件。
它根据控制器的指令，调节燃气的供应量。
燃气阀通常由电磁阀和调节阀组成。
当控制器发送指令时，电磁阀会打开或关闭，控制燃气的进入。
调节阀则根据需要调整燃气的流量大小，以满足不同的加热需求。
3. 水泵水泵是壁挂炉的另一个重要元器件，它负责循环供应热水。
水泵通常由电动机和叶轮组成。
当壁挂炉需要供应热水时，控制器会发送指令，电动机驱动叶轮旋转，产生水流。
水泵通过管路将冷水引入热交换器，经过加热后再送入供暖系统或热水龙头。
4. 热交换器热交换器是实现壁挂炉加热功能的关键元器件。
它通过将燃烧产生的热量传递给水来实现加热效果。
热交换器通常由多个管道组成，燃气通过管道流过，同时水也通过另一组管道流过，两者之间通过金属壁进行热量传递。
燃气的热量会使管道中的水升温，从而实现供暖或热水供应。
5. 控制器控制器是壁挂炉的智能化管理系统，它负责监测和控制壁挂炉的运行状态。
控制器通常由主控芯片、传感器和显示屏等组成。
传感器可以实时监测燃气、水温、压力等参数，并将数据传输给主控芯片。
主控芯片根据传感器数据和设定的参数，控制燃烧器、燃气阀、水泵等元器件的工作状态，以实现壁挂炉的正常运行和高效能耗。
总结：壁挂炉的元器件工作原理包括燃烧器、燃气阀、水泵、热交换器和控制器等。
燃烧器负责将燃气与空气混合并点燃，燃气阀控制燃气流量，水泵循环供应热水，热交换器实现热量传递，控制器监测和控制壁挂炉的运行状态。
壁挂炉原理、零部件及作用介绍参考幻灯片54页PPT
பைடு நூலகம்END
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
壁挂炉原理、零部件及 作用介绍参考幻灯片
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
【免费下载】壁挂炉控制电气原理图
供暖系统水压安全保护装置：系统水压升至3bar时，安全阀自动打开泄压。
14、熄火保护功能：燃烧器意外熄火时，燃气比例阀自动关闭。
15、彩屏液晶显示故障：壁挂炉运行中出现任何故障，显示屏准确显示故障部位，便于维护，安全可靠。
多种安全保护:1、防卡死装置为了防止循环泵因水垢或铁锈而堵塞，水泵每24小时，自动启动1分钟。
2.采暖（85℃）限温保护采暖水温度达到85℃时，系统停止运行。
3.洗浴（60℃）限温保护生活热水达到60℃时，系统停止运行。
4.低水压保护只有当系统压力超过0.03mpa时,才可以启动采暖系统。
5.高水压保护系统压力超过0.3mpa时,安全阀打开,释放系统压力,保护系统不受损坏。
6.自动熄火保护启动时没有点着火或燃烧当中意外熄火时,燃气阀自动关闭,系统停止运行。
7.防风保护当烟道风压过大,火焰自动熄灭,风向、风压改变后，自动启动。
原理：风压开关利用压差控制，当烟道出口压力≥80pa，风压开关动作关闭。
8.双档防冻保护采暖水温降到5℃以下，循环水泵自动启动，温度上升到15℃左右，自动停止运行，当采暖水温继续下降到4℃时，燃气阀打开,采暖炉开始工作，当采暖水温达到30℃后，采暖炉停止工作。
9.防干烧保护当系统回路流通不畅时，自动旁通管起作用，防止其干烧。
10.烟道堵塞保护当烟道出现堵塞，采暖炉自动停止运行，故障灯闪烁，排除堵塞后，自动运行。
原理：风压开关利用压差控制，当烟道出口压力≥80pa，风压开关动作关闭11.防过热保护当采暖水压不足或管路堵塞，水温急剧上升，在出现故障之前，自动停机12.停气手动复位当管道断气时，采暖炉会自动停止工作，处于停机状态，来气后，不能自动恢复，须手动才能恢复正常工作状态。
13.停电手动复位当电路断电时，采暖炉自动停止工作，当电源重新接通时，自动恢复到正常工作状态。
14.预排风防爆鸣点火之前，先将炉膛内部的残留气体排除，防止点火爆燃。
15.三分钟延时保护燃烧后彻底排出炉膛内的残留气体，防止废气倒流室内。
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，然后将热能传递给供暖系统，从而实现室内的供暖。
在本文中，我们将详细介绍壁挂炉的工作原理，并提供一个燃气壁挂炉的原理图作为参考。
1. 燃气壁挂炉的基本组成燃气壁挂炉由燃烧器、热交换器、控制系统和排烟系统等组成。
- 燃烧器：燃烧器负责将燃气与空气混合，并点燃燃气，产生火焰。
- 热交换器：热交换器是壁挂炉的核心部件，它负责将燃烧产生的热能传递给供暖系统。
热交换器通常由金属材料制成，具有较大的表面积，以便更高效地传递热能。
- 控制系统：控制系统监测和控制壁挂炉的工作状态，包括调节燃气供应、控制燃烧器点火和熄火、监测温度等功能。
- 排烟系统：排烟系统负责将燃烧产生的废气排出室外，以确保室内空气的清洁和安全。
2. 燃气壁挂炉的工作原理燃气壁挂炉的工作原理可以分为点火、燃烧和供暖三个阶段。
- 点火阶段：当用户需要供暖时，控制系统会发送点火信号，燃烧器开始工作。
燃气与空气在燃烧器内混合，并通过点火装置点燃，产生火焰。
- 燃烧阶段：点火后，燃烧器会持续供应燃气和空气，维持火焰的燃烧。
燃烧产生的热能通过热交换器传递给供暖系统。
同时，控制系统会监测室内温度，并根据设定值调节燃气供应量，以保持室内温度稳定。
- 供暖阶段：在燃烧阶段，热交换器将热能传递给供暖系统，供暖系统通过管道将热水或蒸汽传输到需要供暖的区域。
在供暖系统中，热水或蒸汽释放出热量，使室内温度升高。
3. 燃气壁挂炉原理图以下是一个简化的燃气壁挂炉原理图，用于说明燃气壁挂炉的工作原理。
[燃气壁挂炉原理图]该原理图展示了燃气壁挂炉的基本组成和工作流程。
燃气和空气通过燃烧器混合，并在点火装置的作用下点燃，形成火焰。
火焰燃烧产生的热能通过热交换器传递给供暖系统，同时废气通过排烟系统排出室外。
总结：壁挂炉是一种常用的供暖设备，它通过燃烧燃气产生热能，然后将热能传递给供暖系统。
壁挂炉控制电气原理图【VIP专享】
供暖系统水压安全保护装置：系统水压升至3bar时，安全阀自动打开泄压。
14、熄火保护功能：燃烧器意外熄火时，燃气比例阀自动关闭。
15、彩屏液晶显示故障：壁挂炉运行中出现任何故障，显示屏准确显示故障部位，便于维护，安全可靠。
多种安全保护:1、防卡死装置为了防止循环泵因水垢或铁锈而堵塞，水泵每24小时，自动启动1分钟。
2.采暖（85℃）限温保护采暖水温度达到85℃时，系统停止运行。
3.洗浴（60℃）限温保护生活热水达到60℃时，系统停止运行。
4.低水压保护只有当系统压力超过0.03mpa时,才可以启动采暖系统。
5.高水压保护系统压力超过0.3mpa时,安全阀打开,释放系统压力,保护系统不受损坏。
6.自动熄火保护启动时没有点着火或燃烧当中意外熄火时,燃气阀自动关闭,系统停止运行。
7.防风保护当烟道风压过大,火焰自动熄灭,风向、风压改变后，自动启动。
原理：风压开关利用压差控制，当烟道出口压力≥80pa，风压开关动作关闭。
8.双档防冻保护采暖水温降到5℃以下，循环水泵自动启动，温度上升到15℃左右，自动停止运行，当采暖水温继续下降到4℃时，燃气阀打开,采暖炉开始工作，当采暖水温达到30℃后，采暖炉停止工作。
9.防干烧保护当系统回路流通不畅时，自动旁通管起作用，防止其干烧。
10.烟道堵塞保护当烟道出现堵塞，采暖炉自动停止运行，故障灯闪烁，排除堵塞后，自动运行。
原理：风压开关利用压差控制，当烟道出口压力≥80pa，风压开关动作关闭11.防过热保护当采暖水压不足或管路堵塞，水温急剧上升，在出现故障之前，自动停机12.停气手动复位当管道断气时，采暖炉会自动停止工作，处于停机状态，来气后，不能自动恢复，须手动才能恢复正常工作状态。
13.停电手动复位当电路断电时，采暖炉自动停止工作，当电源重新接通时，自动恢复到正常工作状态。
14.预排风防爆鸣点火之前，先将炉膛内部的残留气体排除，防止点火爆燃。
15.三分钟延时保护燃烧后彻底排出炉膛内的残留气体，防止废气倒流室内。
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气来产生热能，然后将热能传递给室内空气，从而实现供暖的目的。
下面是关于壁挂炉工作原理的详细介绍。
1. 燃气供应系统：壁挂炉通过燃气供应系统获取燃料。
燃气可以是天然气或液化石油气（LPG），它们经过管道输送到壁挂炉的燃气阀门。
2. 点火系统：壁挂炉的点火系统负责将燃气点燃。
点火系统通常包括一个电子点火装置，它通过产生一个高压电弧来点燃燃气。
一旦燃气点燃，火焰就会在燃烧室内形成。
3. 燃烧室：壁挂炉的燃烧室是燃烧燃气的地方。
燃气从燃气阀门进入燃烧室，并在点火后燃烧。
燃烧室内有一个燃烧器，它的作用是将燃气和空气混合，以实现更完全的燃烧。
4. 热交换器：热交换器是壁挂炉的核心部件之一。
它负责将燃烧产生的热能传递给室内空气。
热交换器通常由金属制成，具有良好的导热性能。
当燃气燃烧时，热能会传递给热交换器，然后通过热交换器的表面传递给室内空气。
5. 排气系统：壁挂炉的排气系统负责将燃烧产生的废气排出室外。
排气系统通常包括一个烟囱或排气管道，它连接到壁挂炉的烟囱口或排气口。
燃烧产生的废气通过排气系统排出室外，以确保室内空气的清洁和安全。
6. 控制系统：壁挂炉的控制系统用于监测和控制炉内的各种参数，以确保炉子的正常运行和安全性。
控制系统通常包括传感器、控制面板和控制算法。
传感器用于检测炉内的温度、压力等参数，控制面板用于显示和调节炉子的工作状态，控制算法则根据传感器的反馈信息来控制炉子的运行。
燃气壁挂炉原理图以下是一张简化的燃气壁挂炉原理图，用于更直观地展示壁挂炉的工作原理。
（图中省略了一些细节，仅展示了主要组成部分）1. 燃气供应系统：燃气通过管道输送到壁挂炉的燃气阀门。
2. 点火系统：点火系统通过电子点火装置将燃气点燃，形成火焰。
3. 燃烧室：燃烧室内有一个燃烧器，它将燃气和空气混合并点燃。
4. 热交换器：热交换器将燃烧产生的热能传递给室内空气。
采暖壁挂炉怎么通电的原理
采暖壁挂炉怎么通电的原理
采暖壁挂炉的通电原理如下：
1. 首先，采暖壁挂炉通常配备有电源线，接入家庭电网。
电源线中的三根导线分别是火线（L）、零线（N）和地线（PE）。
2. 当壁挂炉接通电源后，电流从火线流入壁挂炉的电路中。
3. 壁挂炉内部有一个电控系统，通常包括控制面板、温度传感器、安全保护装置等。
控制面板上有各种按键和显示屏，用于调节壁挂炉的温度、运行模式等参数。
4. 在通电后，控制系统接收到电源信号，控制面板可以显示和设置相应的参数。
5. 控制面板会根据用户设置的参数，通过控制电路来控制壁挂炉的燃烧器、循环泵、风机等部件的运行。
6. 壁挂炉的燃烧器会根据控制系统发出的信号，将天然气等燃料燃烧产生的热能传递给热水。
7. 燃烧后的烟气会通过排烟管排出室外。
8. 热水通过循环泵被传送到暖气片等采暖系统中，起到加热室内空气的作用。
总结来说，采暖壁挂炉通电后，电能被转换为热能，通过燃烧器和循环泵等部件的运行，将热能传递给热水，最终实现室内供暖。
