支座的设计与计算
带刚性环耳式支座的设计和计算
圆筒壳体的外径D04240圆筒壳体壁厚扣除壁厚附加量后的厚度δ018.5圆筒体上有效加强宽度Ls308.0785614垫板圆筒的外径D014270垫板厚度扣除壁厚附加量后的厚度δ0120垫板圆筒上有效加强宽度Lsi321.4560623刚性环的宽度B200刚性环的厚度T20垫板的厚度δ120圆筒壳体的壁厚δ20组合截面的惯性轴X-X的位置a190.9068503惯性轴直径Ds4298.186299刚性环对于惯性轴X-X的惯性矩I146389555.04垫板对于惯性轴X-X的惯性矩I22558029.689壳体有效加强段对于惯性轴X-X的惯性矩I39621957.004组合截面对于惯性轴X-X的惯性矩I58569541.74计算支座处作用于刚性环上的力外载荷作用在容器上的力矩 (取操作重量时,M32164911外力矩即为M；取试验重量时，取风弯矩的30%，不计地震弯矩）支座与基础接触面中心的直径。
（当缺少此数D b4720据时，可按地脚螺栓中心圆直径来计算）设备重量，可分别考虑操作重量和试验重量W225000耳试支座的数目n6作用于一个支座上的支座反力F b42043.06653反力Fb至壳体的力臂。
（设有垫板时，至圆筒b245壳体的外表面；不设垫板时，至圆筒壳体壁截面的中心）耳式支座的高度h550刚性环上的作用力F18728.27509计算刚性环组合截面上的内力和应力θ0.523598776惯性轴的半径Rs2149.09315支座处内力矩Mr34856400.5周向力Tr16219.162应力σ114.5917037刚性环材料的许用应力［σ］170两支座中间处组合截面的面积A16590.69247内力矩Mr3628055.012周向力Tr18728.27509应力σ7.041647248。
板式橡胶支座的设计计算

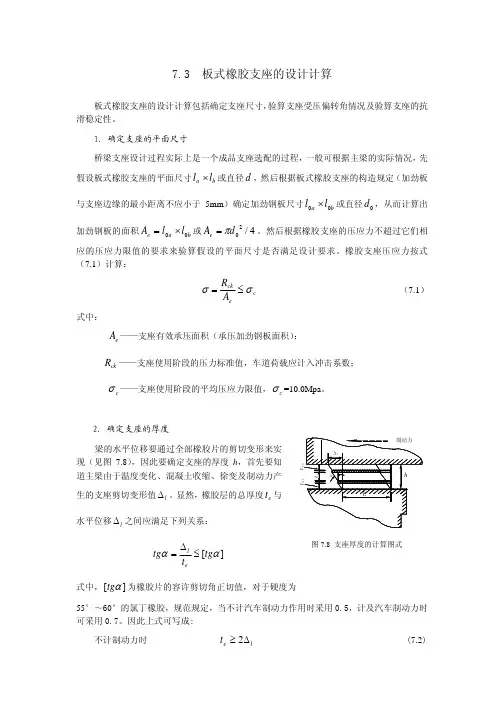

7.3 板式橡胶支座的设计计算板式橡胶支座的设计计算包括确定支座尺寸，验算支座受压偏转角情况及验算支座的抗滑稳定性。
1．确定支座的平面尺寸桥梁支座设计过程实际上是一个成品支座选配的过程，一般可根据主梁的实际情况，先假设板式橡胶支座的平面尺寸或直径d ，然后根据板式橡胶支座的构造规定（加劲板与支座边缘的最小距离不应小于5mm ）确定加劲钢板尺寸b a l l ×b a l l 00×或直径，从而计算出加劲钢板的面积0d b a e l l A 00×=或。
然后根据橡胶支座的压应力不超过它们相应的压应力限值的要求来验算假设的平面尺寸是否满足设计要求。
橡胶支座压应力按式（7.1）计算：4/20d A e π= c eckA R σσ≤=（7.1） 式中：——支座有效承压面积（承压加劲钢板面积）；e A ck R ——支座使用阶段的压力标准值，车道荷载应计入冲击系数；c σ2．确定支座的厚度现（见图7.8），因此要确定支座的厚度h 生的支座剪切变形值。
显然，水平位移之间应满足下列关系：l ∆l ∆][ααtg t tg el ≤∆=式中，[]αtg 为橡胶片的容许剪切角正切值，对于硬度为55°～60°的氯丁橡胶，规范规定，当不计汽车制动力作用时采用0.5，计及汽车制动力时可采用0.7。
因此上式可写成:不计制动力时 t l e ∆≥2 (7.2)计入制动力时 l e t ∆≥43.1 (7.3) 式中：t e ——支座橡胶层总厚度，u es es l es e t t n t t ,,)1(+−+=；u es t ,、、——分别为支座上、下层和中间层橡胶层厚度；l es t ,es t n ——加劲钢板层数；l ∆——g l ∆=∆(不计制动力时)或bk F g l ∆+∆=∆(计入制动力时)；g ∆——上部结构由温度、混凝土收缩和徐变等作用标准值引起的支座的水平位移； Fbk ∆——由车道荷载制动力引起的一个支座上的水平位移。
钢板支座计算

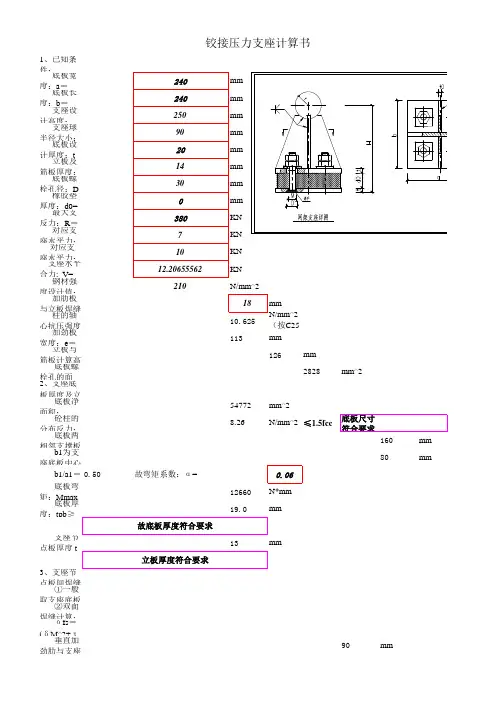

1、已知条件： 底板宽度：a ＝底板长度：b ＝支座设计高度：H=支座球半径大小：r=底板设计厚度：t ＝ 立板及筋板厚度：t0 底板螺栓孔径：D ＝ 橡胶垫厚度：d0= 最大支反力：R ＝ 对应支座水平力：Vx 对应支座水平力： 支座水平合力: V= 钢材强度设计值：f ＝210N/mm^2加肋板与立板焊缝高度：hf= 柱的轴心抗压强度设计值：fcc ＝10.625N/mm^2（按C25混凝土计算）(fcc ＝0.85×12.5＝10.625) 加劲板宽度：e ＝(a －t0)÷2＝113mm 立板与筋板计算高度：h ＝H －r －t －t0－d0＝126mm 底板螺栓孔的面积：A0＝4×3.142×（D÷2）^2＝2828mm^22、支座底板厚度及立板、筋板厚度验算： 底板净面积：Apb=a ×b －A0=54772mm^2砼柱的分布反力：δc=(R/Apb)+(6*V*H)/(a*a*a)=8.26N/mm^2≤1.5fcc底板两相邻支撑板的对角线长度：a1＝{[(a －t0)÷2]^2+[(b －t0)÷2]^2}^0.5＝160mm b1为支座底板中心到a1的垂直距离；b1＝[(a －t0)÷2]×[(b －t0)÷2]÷a1＝80mmb1/a1＝0.50故弯矩系数：α=底板弯矩：Mmax ＝α*δc*a1^2＝12660N*mm 底板厚度：tpb ≥(6Mmax/f)^0.5=19.0mm支座节点板厚度 t ≥ 0.7×tpb=13mm3、支座节点板间焊缝计算： ①一般取支座底板的0.7倍计算。
②双面焊缝计算：δfs ＝(δM^2+τv^2)^0.5≤[δ]＝160N/mm^2垂直加劲肋与支座立板的垂直角焊缝的计算长度：Lwv ＝h －2Hf ＝90mm铰接压力支座计算书偏心弯矩：M ＝R÷4×(e÷2)＝5367500N*mm剪力：V ＝R÷4＝1750N在偏心矩M 作用下垂直焊缝的正应力：δM ＝6M÷（2×0.7×h f ×Lwv^2）＝157.77N/mm^2在剪力V 作用下垂直角焊缝的剪应力：τv ＝V÷(2×0.7×hf×Lwv)＝0.77N/mm^2所以：δfs = (δM^2+τv^2)^0.5 =158≤[δ]=160N/mm^24、支座底板与节点板和垂直加劲肋的水平连接焊缝，一般采用角焊缝，焊角尺寸hf 在6~10mm 范围内。
房建梁支座个数计算公式
房建梁支座个数计算公式在房屋建筑中，梁是起到承载和传递荷载的作用。
而梁的支座个数对于房屋的结构稳定性和承载能力有着重要的影响。
因此，计算梁支座个数是建筑设计中的一个重要环节。
本文将介绍以房建梁支座个数的计算公式，以及相关的理论知识和实际应用。
首先，我们来看一下梁支座个数的计算公式。
一般来说，梁的支座个数取决于梁的长度和承载荷载。
计算梁支座个数的公式可以表示为：支座个数 = 梁长度 / 支座间距。
其中，梁长度是指梁的实际长度，支座间距是指支座之间的距离。
这个公式是比较简单的，但是在实际应用中需要考虑到更多的因素，比如梁的截面形状、材料强度、荷载分布等等。
在实际设计中，梁的支座个数需要根据具体的情况进行调整。
一般来说，支座个数越多，梁的承载能力就越大，结构稳定性也越好。
但是支座个数过多也会增加建筑材料的使用量和工程成本，因此需要在设计中进行合理的权衡。
除了支座个数的计算，还需要考虑梁的截面形状和材料强度。
梁的截面形状对于承载能力有着重要的影响，一般来说，矩形截面和T形截面的梁承载能力比较大，而梁的材料强度也是影响承载能力的重要因素。
在设计中需要根据具体的情况选择合适的梁截面和材料。
除了计算梁支座个数，还需要考虑梁的荷载分布。
一般来说，梁的荷载是不均匀分布的，需要根据具体的情况进行合理的分析和计算。
在实际应用中，需要考虑到梁的自重、活载、风载等多种荷载，进行合理的荷载分析和计算。
在建筑设计中，梁的支座个数的计算是一个比较复杂的问题，需要考虑到多种因素，进行合理的分析和计算。
在实际应用中，需要根据具体的情况进行合理的设计，保证建筑的结构稳定性和承载能力。
总之，梁的支座个数的计算是建筑设计中的一个重要环节，需要考虑到多种因素，进行合理的分析和计算。
在实际应用中，需要根据具体的情况进行合理的设计，保证建筑的结构稳定性和承载能力。
桥梁支座的设计计算与实践案例
桥梁支座的设计计算与实践案例桥梁是人类在交通与运输领域中的重要基础设施，而桥梁的支座则是连接桥梁与地基之间的关键组成部分。
支座的设计计算与实践是确保桥梁结构安全可靠的重要一环。
作为建筑工程行业的教授和专家，我希望通过本文详细分析桥梁支座的设计计算与实践，展示我的经验和专业知识。
首先，桥梁支座设计的基本原则是确保桥梁结构的传力合理、变形控制良好、耐久性能优良。
在进行支座设计时，我们必须考虑到桥梁的结构形式、纵向及横向力的传递原理、使用环境等因素。
同时，我们也需要遵循国家相关标准和规范，如《公路桥梁设计规范》、《铁路桥涵设计细则》等。
支座设计的计算过程需要详细测量桥梁的几何尺寸和荷载情况。
首先，我们要了解桥梁的荷载特点，包括静荷载、动荷载、温度变化等因素。
通过现场实测和荷载计算，我们可以获得桥梁各个部位的荷载大小和分布。
然后，结合桥梁的结构形式和材料特性，进行力学分析和计算，确定支座所承受的压力、剪力和弯矩等力的大小。
最后，根据设计原则和要求，选择合适的支座类型和参数进行设计。
在桥梁施工过程中，支座的安装和调整也是十分重要的环节。
在实际操作中，我们通常采用组合式支座，并通过调整螺栓和垫块等方法，使支座保持平稳并确保桥梁的水平度。
此外，在桥梁的运营和维护过程中，我们还需定期检查支座的状态，确保其正常工作，及时修复或更换不良或老化的支座。
下面，我将通过一个实际的桥梁支座设计与实践案例，进一步说明上述原理和方法的应用。
案例：某铁路桥梁的支座设计与实践该桥梁位于某铁路干线上，全长100米，包含5个主梁，横跨一条大江。
为确保桥梁的稳定和安全，我们进行以下设计计算与实践：1. 桥梁荷载与力学分析：通过实测和计算，该桥梁的荷载特点为静荷载为2000 kN，动荷载为2500 kN。
结合主梁形式和材料特性，进行力学分析，得出主梁在不同主跨段的受力情况。
2. 支座种类和参数选择：考虑到桥梁的结构形式和荷载特点，我们选择了球式气压支座作为支座类型，并根据支座压力和桥梁变形控制要求，确定了支座参数。
钢结构支座计算书
钢结构支座计算书一、工程概述本工程为具体工程名称，位于工程地点。
该建筑主体结构采用钢结构，为了确保结构的稳定性和安全性，需要对钢结构支座进行详细的计算分析。
二、设计依据1、《钢结构设计标准》（GB 50017-2017）2、《建筑结构荷载规范》（GB 50009-2012）3、《建筑抗震设计规范》（GB 50011-2010）（2016 年版）4、相关工程地质勘察报告5、业主提供的设计要求和相关资料三、荷载取值1、永久荷载结构自重：根据钢结构构件的实际尺寸和材料密度计算。
附加恒载：包括楼面板、屋面板、吊顶等的自重，按照实际情况取值。
2、可变荷载楼面活荷载：根据建筑物的使用功能，按照规范取值。
屋面活荷载：考虑雪荷载、积灰荷载等，按照规范取值。
风荷载：根据工程所在地的基本风压、地面粗糙度等参数，按照规范计算风荷载标准值。
地震作用：根据工程所在地的抗震设防烈度、设计基本地震加速度等参数，按照规范计算地震作用。
四、支座类型及布置本工程采用的钢结构支座类型为具体支座类型，其布置方式如下：1、在建筑物的具体位置设置支座，支座间距为具体间距。
2、支座的平面布置应满足结构受力要求，同时考虑建筑物的使用功能和建筑造型。
五、支座反力计算1、竖向反力计算考虑永久荷载和可变荷载的组合，按照结构力学方法计算各支座处的竖向反力。
对于多跨连续结构，应考虑支座的不均匀沉降对竖向反力的影响。
2、水平反力计算风荷载作用下，根据结构的抗侧刚度和变形，计算各支座处的水平反力。
地震作用下，按照振型分解反应谱法或时程分析法计算各支座处的水平反力。
六、支座受力分析1、抗压强度验算支座承受的竖向压力应小于其抗压承载力设计值。
抗压承载力设计值根据支座的材料和几何尺寸，按照相关规范计算。
2、抗剪强度验算支座承受的水平剪力应小于其抗剪承载力设计值。
抗剪承载力设计值根据支座的材料和构造，按照相关规范计算。
3、稳定性验算对于受压支座，应进行稳定性验算，确保其在竖向荷载作用下不发生失稳。
压力容器支座计算公式
压力容器支座计算公式在工业生产中，压力容器是一种用于存储和输送气体或液体的重要设备。
为了确保压力容器的安全运行，其支座设计是至关重要的。
支座是指支撑压力容器的结构，其设计需要考虑到容器的重量、压力、温度等因素，以确保支座能够承受压力容器的重量和内部压力，同时保证容器的稳定性和安全性。
为了帮助工程师和设计师正确地设计压力容器支座，本文将介绍压力容器支座的计算公式和相关知识。
压力容器支座的设计需要考虑到多个因素，包括容器的重量、内部压力、温度、材料强度等。
在设计支座时，需根据容器的实际情况确定支座的类型、尺寸、材料等参数。
在进行支座设计时，需要使用一些基本的计算公式来确定支座的尺寸和材料，以确保支座能够满足容器的要求。
首先，我们需要计算压力容器的重量。
压力容器的重量可以通过容器的尺寸和材料密度来计算。
一般来说，压力容器的重量可以通过以下公式来计算：W = V ρ。
其中，W表示容器的重量，V表示容器的体积，ρ表示容器材料的密度。
通过这个公式，我们可以计算出容器的重量，从而确定支座需要承受的重量。
其次，我们需要计算压力容器的内部压力。
内部压力是支撑结构设计的重要参数，它直接影响支座的尺寸和材料。
一般来说，压力容器的内部压力可以通过以下公式来计算：P = F / A。
其中，P表示内部压力，F表示容器内部的力，A表示容器的横截面积。
通过这个公式，我们可以计算出容器的内部压力，从而确定支座需要承受的压力。
最后，我们需要根据支座的类型和材料来确定支座的尺寸和材料。
一般来说，支座可以分为固定支座、活动支座和滑动支座等不同类型。
根据支座的类型和材料强度，可以使用以下公式来确定支座的尺寸和材料：S = M / σ。
其中，S表示支座的截面积，M表示支座需要承受的力矩，σ表示支座材料的抗拉强度。
通过这个公式，我们可以确定支座的尺寸和材料，以确保支座能够承受容器的重量和内部压力。
综上所述，压力容器支座的设计是一个复杂的工程问题，需要考虑到多个因素。
箱梁和板梁支座计算公式
箱梁和板梁支座计算公式在工程结构设计中，箱梁和板梁是常见的结构形式，它们承担着桥梁、建筑等工程中的重要作用。
而支座则是连接结构和地基的重要部分，支座的设计和计算直接关系到结构的安全性和稳定性。
本文将介绍箱梁和板梁支座的计算公式，希望能对工程结构设计人员有所帮助。
一、箱梁支座计算公式。
1. 箱梁支座的承载力计算公式。
箱梁支座的承载力计算公式为：N=Q+P。
其中，N为支座的承载力，Q为箱梁自重，P为箱梁上的荷载。
在实际工程中，箱梁的自重和上部荷载可以通过结构分析计算得出，然后代入上述公式进行计算即可得到支座的承载力。
2. 箱梁支座的位移计算公式。
箱梁支座的位移计算公式为：δ=PL/EA。
其中，δ为支座的位移，P为箱梁上的荷载，L为支座的长度，E为弹性模量，A为支座的有效面积。
支座的位移计算可以通过上述公式进行简单的计算，得出支座在承载荷载下的位移情况。
3. 箱梁支座的刚度计算公式。
箱梁支座的刚度计算公式为：K=EA/L。
其中，K为支座的刚度，E为弹性模量，A为支座的有效面积，L为支座的长度。
支座的刚度计算可以通过上述公式进行简单的计算，得出支座的刚度情况。
二、板梁支座计算公式。
1. 板梁支座的承载力计算公式。
板梁支座的承载力计算公式为：N=Q+P。
其中，N为支座的承载力，Q为板梁自重，P为板梁上的荷载。
与箱梁支座类似，板梁支座的承载力也可以通过结构分析计算得出，然后代入上述公式进行计算即可得到支座的承载力。
2. 板梁支座的位移计算公式。
板梁支座的位移计算公式为：δ=PL/EA。
其中，δ为支座的位移，P为板梁上的荷载，L为支座的长度，E为弹性模量，A为支座的有效面积。
支座的位移计算可以通过上述公式进行简单的计算，得出支座在承载荷载下的位移情况。
3. 板梁支座的刚度计算公式。
板梁支座的刚度计算公式为：K=EA/L。
其中，K为支座的刚度，E为弹性模量，A为支座的有效面积，L为支座的长度。
支座的刚度计算可以通过上述公式进行简单的计算，得出支座的刚度情况。
板式橡胶支座的设计与计算
矩形支座：S =
l0al0b
2tes (l0a + l0b )
圆形支座：
S=
d0
4tes
Qingdao Technological University
第七章 梁式桥支座
4. 验算支座的抗滑移稳定性：
——保证支座与砼间有足够的摩擦力来抵抗水平力 板式橡胶支座: （1）不计制动力时：
Qingdao Technological University
第七章 梁式桥支座
1、确定支座的平面尺寸
——由橡胶板的抗压强度和梁部或墩台顶砼的局 部承压强度确定
对橡胶板：
σ
=
Rck Ae
≤σc
（7.1）
Qingdao Technological University
第七章 梁式桥支座
对混凝土: Ncj ≤ lalb βRab /γm
⎧ ⎪
µRGk
≥ 1.4Ge
⋅ Ag
⋅ ∆l te
⎨ ⎪⎩
µRck
≥
1.4Ge
⋅
Ag
⋅
∆l te
+ Fbk
思考题
1、桥梁支座的功能是什么？公路桥支座有哪些 类型？
2、详述板式橡胶支座和盆是橡胶支座的构造？ 板式橡胶支座和盆式橡胶支座的活动机理分 别是什么？后者有哪些优点？
3、桥梁支座布置时应依据什么原则？ 4、如何设计板式橡胶支座？
36℃，安全设计等级取二级。边主梁人群最大支点反力 17.7KN，车道集中荷载最大支点反力110.70KN，车道均 布 荷 载 最 大 支 点 反 力 44.5KN ， 恒 载 支 点 反 力 标 准 值 =157.00KN。假设梁的抗弯刚度B=0.19877×107KN/m2， 确定：支座的型号和规格。
支座的设计与计算
B、盆式橡胶支座吨位大主要用于超静定结构， 如连续梁桥、刚构桥、大跨度拱桥等。
钢构件 与橡胶 组合而 成
盆式橡胶支座的一般构造图
球型钢支座的一般构造图
抗震型支座：球型钢支座、铅芯橡胶支座等
规范规定： 1、弯、坡、斜、宽桥梁宜选用圆形板式橡胶 支座； 2、安装支座时，必须保证上下表面、梁底面 及墩台支承面的水平； 3、墩台构造应满足更换支座的要求。
概述
作用： 1、传递上部结构恒载和活载引起的竖向力、水 平力到下部墩台； 2、保证结构在各种荷载下自由变形，以符合计 算力学模型。
竖向力： 结构自重反力、活载最大反力；应计入
汽车冲击影响；支座应考虑是否上拔，计算 最大上拔力。
水平力： 直线桥计算纵向水平力，斜弯桥考虑离
心力、风力等；纵向水平力考虑汽车的制动 力、摩阻力、风力、温度力等；
板式橡胶支座的设计与计算
板式橡胶支座的计算内容：
1、确定支座平面尺寸axb（d）及h； 2、验算支座受压偏转，当梁端发生转动后， 支座不致于与梁底脱空形成局部承压； 3、验算支座的抗滑性能。
板式橡胶支座的基本设计参数：
1、支座使用阶段的平均压应力限值 c 10.0MPa 2、橡胶支座剪变模量 Ge
结构自重的支座 反力标准值
支座平面毛面积
不计制动力
RGk
1.4Ge Ag
l te
计制动力
Rck
1.4Ge Ag
l te
Fbk
（结构自重＋0.5 倍汽车荷载）的
汽车荷载引起的 制动力标准值
支座反力标准值
聚四氟乙烯滑板式橡胶支座的摩擦力计算：
结构自重的支座 反力标准值
支座平面毛面积
不计制动力 f RGk Ge Ag tan
支座的计算方法
支座的计算方法
支座的计算方法主要包括以下几个方面：
1. 确定支座类型：根据结构的实际需求和工程条件，选择合适的支座类型，如固定支座、滑动支座、球面支座等。
2. 计算支座受力：根据结构中的荷载分布，计算支座所承受的垂直荷载、水平荷载和摩擦力等。
这些受力可以通过结构分析软件或手工计算得到。
3. 设计支座尺寸：根据支座所承受的荷载和允许的应力，计算支座的承重面积、高度、长度等尺寸。
这些尺寸需要满足结构的稳定性、刚度和安全性要求。
4. 检查支座的合理性：根据实际工况和支座的设计参数，检查支座的合理性。
主要包括支座的刚度、变形、疲劳寿命等方面的检查。
5. 编制支座图纸：根据计算结果，编制支座的施工图纸，包括支座的平面布置图、剖面图、轴测图等。
6. 编制支座施工方案：根据支座的图纸和计算结果，编制支座的施工方案。
主要包括支座的制作、运输、安装、调试、维保等方面的要求。
综上所述，支座的计算方法涉及结构分析、力学计算、结构设计、材料科学等多个学科领域，需要综合运用相关知识进行计算和设计。
在实际工程中，还需要根据实际工况和设计要求进行适当的调整和优化。
支座的设计与验算
（2）确定支座的厚度
支座厚度 = 橡胶层总厚度te + 金属加劲薄板的总厚度矩形支座圆形支座
la la te 10 5
d d te 10 5
la —— 矩形支座短边尺寸； d —— 圆形支座直径。
（3）验算支座随梁偏转时不发生脱空和局部承压
支座竖向平均压缩变形应满足
la 0.07te 2
μ——摩擦系数；μ=0.3（支座与混凝土）， μ=0.2（支座与钢板） RGk——结构自重引起的支座反力标准值； Fbk——结构自重和0.5倍汽车荷载引起的支座反力标准值；
四、支座的设计与验算
计算每个支座所承受的竖向力、水平力、位移和转角。 选定支座的各部分尺寸并进行强度、稳定等各项验算。
2、板式橡胶支座的设计与计算
（1）确定支座有效承压面积Ae
Ae
Rck
c
Rck——支座使用阶段的压力标准值。 [σc]——支座使用阶段的平均压应力限值。 [σc]=10MPa
θ —— 由上部结构挠曲在支座顶面引起的倾角 la —— 矩形支座短边尺寸或圆形支座直径
（4）验算支座的抗滑稳定性
为保证橡胶支座与梁底或墩台顶面间不发生相对滑动，应满足： 不计汽车制动力时 计入汽车制动力时
RGk 1.4Ge Ag
l te
l Rck 1.4Ge Ag Fbk te
桥梁支座计算
桥梁支座计算桥梁支座是桥梁结构中重要的组成部分，其作用是支撑和传递桥梁结构的重量和荷载。
在桥梁设计中，支座的计算非常关键，需要考虑多种因素如荷载、支座类型和地基条件等。
本文将介绍桥梁支座计算的基本原理和方法。
桥梁支座的计算通常包括以下几个方面：1. 荷载计算：确定桥梁的设计荷载是支座计算的第一步。
荷载包括桥面荷载、行车荷载、风荷载和地震荷载等。
在国家相关标准中有详细规定和计算方法，设计师需要根据桥梁的具体情况确定并计算荷载。
2. 支座类型选择：根据桥梁的结构特点和荷载情况，设计师需要选择适当的支座类型。
常见的支座类型包括橡胶支座、滚珠支座和弹簧支座等。
每种支座类型的使用条件和性能特点都有不同，设计师需要根据实际情况进行选择。
3. 支座尺寸计算：支座的尺寸计算是桥梁支座计算中的关键步骤。
支座的尺寸取决于荷载大小和支座材料的性能参数。
设计师需要根据荷载计算结果和支座的最大应力要求，确定支座的尺寸和形状。
4. 与地基的连接计算：桥梁支座与地基之间的连接是非常重要的，需要确保连接的稳固性和可靠性。
设计师需要计算支座与地基之间的承载能力，并根据计算结果选择合适的连接方式和材料。
在进行桥梁支座计算时，需要遵循一定的计算公式和规范。
国家相关标准提供了详细的计算方法和规定，设计师需要熟悉和掌握这些标准，确保支座计算的准确性和合理性。
此外，桥梁支座的计算还需要考虑一些特殊情况，如温度变化、结构变形和材料老化等。
这些因素对支座性能和稳定性会产生一定影响，设计师需要进行相应修正和处理。
桥梁支座计算是桥梁设计中的重要环节，直接关系到桥梁的安全性和可靠性。
设计师需要充分考虑桥梁的实际情况和要求，根据国家相关标准进行计算，确保支座的设计合理和稳定。
总之，桥梁支座计算是桥梁设计中不可或缺的一部分。
设计师需要根据桥梁的具体情况和要求，进行荷载计算、支座类型选择、支座尺寸计算和与地基的连接计算等步骤，确保支座设计的准确性和合理性。
公路工程桥梁支座计算公式
公路工程桥梁支座计算公式在公路工程中，桥梁是连接两个地点的重要交通设施，而桥梁支座作为桥梁的重要组成部分，承担着支撑桥梁结构和传递荷载的重要作用。
因此，对桥梁支座的计算和设计显得尤为重要。
本文将介绍公路工程桥梁支座的计算公式及其相关内容。
1. 桥梁支座的作用。
桥梁支座是桥梁的重要组成部分，主要作用有以下几点：（1）承受桥梁结构的重量和荷载，将其传递到桥墩或桥台上；（2）减小桥梁结构的变形，使桥梁结构在荷载作用下保持稳定；（3）允许桥梁在温度变化和地震等外部作用下发生位移。
