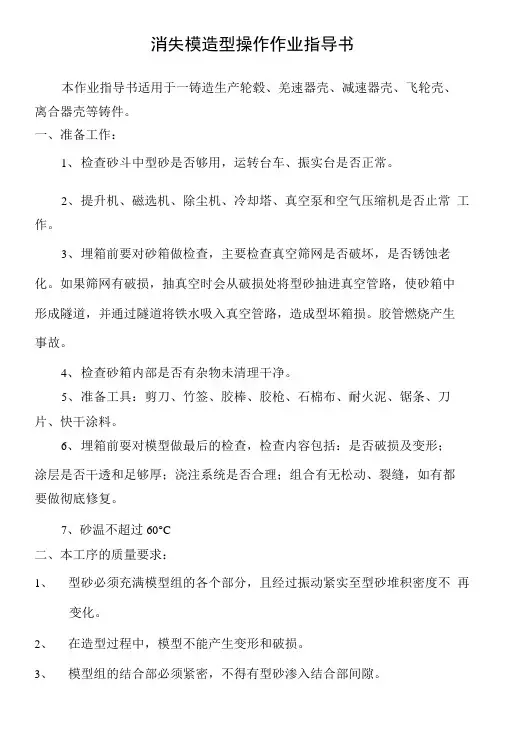

消失模造型作业指导书.doc

消失模造型操作作业指导书本作业指导书适用于一铸造生产轮毂、羌速器壳、减速器壳、飞轮壳、离合器壳等铸件。

一、准备工作：1、检查砂斗中型砂是否够用，运转台车、振实台是否正常。

2、提升机、磁选机、除尘机、冷却塔、真空泵和空气压缩机是否止常工作。

3、埋箱前要对砂箱做检查，主要检查真空筛网是否破坏，是否锈蚀老化。

如果筛网有破损，抽真空时会从破损处将型砂抽进真空管路，使砂箱中形成隧道，并通过隧道将铁水吸入真空管路，造成型坏箱损。

胶管燃烧产生事故。

4、检查砂箱内部是否有杂物未清理干净。

5、准备工具：剪刀、竹签、胶棒、胶枪、石棉布、耐火泥、锯条、刀片、快干涂料。

6、埋箱前耍对模型做最后的检查，检查内容包括：是否破损及变形；涂层是否干透和足够厚；浇注系统是否合理；组合有无松动、裂缝，如有都要做彻底修复。

7、砂温不超过60°C二、本工序的质量要求：1、型砂必须充满模型组的各个部分，且经过振动紧实至型砂堆积密度不再变化。

2、在造型过程中，模型不能产生变形和破损。

3、模型组的结合部必须紧密，不得有型砂渗入结合部间隙。

4、整个铸型有一定刚度，铸型移动时不得产生变形。

三操作步骤:1、把需要造型的模型组放在架子上，轻拿轻放并注意连接的地方是否有损坏和裂纹，有则需用快干涂料修补。

2、砂箱进入振实I工位，砂箱内加入底砂，底砂厚度^iOOmm,具体数值根据模型组高度而定底，震实后刮平。

3、放置模型组于底砂上，与箱子内表而的距离应大于80mm,模型组间距大于80mm,直浇道要放垂直。

5、采用柔性加砂装置加砂，先将少量型砂填围在浇注系统和产品底部周围，使产品和浇注系统牢牢定位，再填中心部分。

6、砂箱进入振实II工位，雨淋加砂，注意要均匀加砂，防止砂量过太, 造成连接处松动或产品变形。

在填砂埋箱过程中不能损伤模样，不使涂层剥落。

施以一定规范振动，根据模型组结构特点可加满砂后再振动，也可边加砂边振动，振动的模式、振动频率及振动持续时间根据各种铸件特点试验确定。

低温蜡消失模铸造作业指导书

低温蜡消失模铸造作业指导书1000字一、前言低温蜡消失模铸造是一种高精度铸造工艺，具有成型精度高、表面质量好、生产效率高等优点。

本书旨在为低温蜡消失模铸造的作业人员提供一份操作指南，以便更好地掌握该工艺。

二、工艺流程（一）铸造模具制备1. 产品设计和制造模具2. 模具加工、装配和调试3. 模具表面处理（涂模油或涂模剂）（二）原材料准备1. 铸造合金2. 低温蜡模3. 涂模剂（三）模具取模1. 涂模剂喷涂2. 低温蜡模涂刷3. 填充低温蜡模4. 固化、退模（四）烧结1. 清洗2. 干燥3. 热处理（五）铸造1. 加热2. 浇注3. 冷却（六）处理1. 去除余料2. 去除氧化皮3. 研磨、加工4. 检验三、作业操作规范1. 产品设计和制造模具时，要根据铸造工艺流程确定模具结构和加工工艺，并对模具进行调试，确保模具精度。

2. 在模具表面涂布涂模剂时，要均匀、细致地喷涂，并注意不要糊成块。

涂模剂要充分干燥后，才能进行低温蜡模的涂刷。

3. 涂刷低温蜡模时，要用刷子均匀涂刷，不留空白或刷子痕迹，并注意低温蜡模厚度的均匀性。

4. 在填充低温蜡模时，要使用真空注射机，调整好注射压力和流速，避免模内混入空气和沉积物。

5. 在固化和退模时，要按照规定的时间和温度进行操作，注意避免模具变形或受损。

烧结时，要注意熔炼温度和时间，以达到合适的烧结效果。

6. 在铸造过程中，要坚持严格的操作规范，确保铸件质量。

加热和浇注时，要控制好温度和流量，以避免烫伤和铸件缺陷的产生。

7. 在处理过程中，要注意安全、卫生，严格遵守相关工艺规范，保证铸件质量，避免损失和事故的发生。

四、总结低温蜡消失模铸造是一种高精度的铸造工艺，需要作业人员熟练掌握和操作。

本书介绍了该工艺的流程和操作规范，希望能对作业人员提供一些帮助和指导，为生产高质量的铸件提供支持。

消失模铸造模具指导手册

消失模铸造模具手册第一章铸件工艺设计生产消失模铸件成功的关键在于，懂得铸件生产厂、用户和模具设计者三者之间紧密配合的重要性。

模具设计者先根据用户提出的要求和铸件厂的需要，其次要满足模具制造和模型成型的要求。

以下提出的问题有助于建立模具设计的规范。

一、消失模铸件有那些综合设计要点？当用户和铸件厂在讨论铸件工艺时，需要考虑消失铸造（简称EPC）的一些设计特点，包括:1、铸造孔在其他类型的铸造方法中,铸造孔可以通过砂芯或者是通过机加工(例如钻孔)获得.对每个铸件来说是否铸孔都有其相应的特点,但是一般情况下,铸出孔使后续的机加工的成本降低.通过专门的模具设计如使用销钉.芯棒或其它机构可以将铸造孔直接在模具上做出。

2、减少加工余量规范正确的EPC模具设计可以通过减少拨模斜度和加工余量来降低铸件的重量.这种灵活的设计在许多其他的铸造方法中是不可能的.它是EPC工艺的最大优点之一。

3、消除复杂而昂贵的砂芯EPC工艺中消除了普通砂型铸造中不可缺少的砂芯.EPC模具中的固定的和可以移动的活块在泡沫模型中形成与砂芯相似的形状,既铸件中的(砂芯)形状.4、其它设计要点EPC模具技术具有许多其它铸造方法所不能提供的生产铸件的特点----负的拨模斜度.镶嵌铸件.特殊的结构(如曲面通道)和复杂的盲孔等都有可能铸出。

图1所示的是经过优化设计的EPC铸件：图1 优化设计的EPC零件的关键特点说明详细的铸件工艺分析需要确定一些机加工和铸造方面有关的因素以及铸件，分型面，浇注系统和尺寸公差等问题，通过讨论引导对模具型腔的初步分析。

零件加工图要和铸件图联系起来进行仔细地审查，这将有助于使许多因素综合起来进行设计。

5、全面的铸件设计根据铸件的形状确定分模面，一般的，消失模铸造的分模面和其它铸造工艺相类似，但在某些细节上略有不同：生产设计人员要和模具设计人员共同确定分模面，胶合面的位置以及所希望的特点，就可以减少模型分块的数量。

6、砂芯特点具有凹槽，内腔，连接通道或者其他孔洞特点的铸件，采用其他铸造方法时需要使用砂芯：在EPC工艺中,则可以通过使用活块或者将分块模型胶合在一起等方法来解决7、机加工特点例如钻孔,减少加工量,埋头钻孔,锪孔及其它加工的目标都可以铸出,但铸件的方位将对模具中使用的活块设计有很大的影响。

消失模作业指导书(质量体系格式)

1 本作业指导书的编订是依据有关国家标准、企业标准以及本公司生产过程中的经验综合考虑的。
2 本作业指导书是公司在生产过程中对公司内部员工作业方法的指导和检验。
3 本作业指导书的解释由生产单位与技质科负责。
4 生产过程中对本作业指导书的有关内容需进行修改时，要明确修改内容并验证该内容确行后方可纳入本作业指导书内容中。
批准/日期
修改标记
修改处数
修改日期
×××铸造有限公司
版本
第 A0 版
标
题
白区作业指导书
页码
共 13 页第 3 页
受控状态
受控
编号
FX—E01001
执行部门
监督部门
考证部门
确认无误，才能切割。
３.切割丝切割时，必须紧贴样板，平行，均速工作。温度过高、过低、运行过快、过慢，都会对质量造成不利的影响。
４.涂料的涂挂方法，主要有浸涂、刷涂、淋涂等。具体按操作卡片要求执行。
编制/日期
审核/日期
批准/日期修Βιβλιοθήκη 标记修改处数修改日期
×××铸造有限公司
版本
第 A0 版
标
题
白区作业指导书
页码
共 13 页第 4 页
受控状态
受控
编号
FX—E01001
执行部门
监督部门
考证部门
５．在上涂料的操作过程中，应经常用手对涂料进行搅拌。
消失模铸造黑区作业指导书
黑区是消失模铸造，铸件形成的区域。操作过程正确与否，不仅涉及铸件是否能够浇注成功及质量优劣，同时也直接关系到白区劳动成果能否实现价值。因此是非常重要的生产环节。
一组箱用砂：
1选用宝珠砂。
2 原砂水分应小于0.5﹪，灰份应小于2﹪。

铸造作业指导书

铸造作业指导书1. 引言本作业指导书旨在为铸造作业提供指导和帮助，确保作业的安全和效率。

本指导书适用于所有从事铸造作业的人员，包括操作人员、技术人员和管理人员。

2. 作业准备在进行铸造作业之前，需要进行以下准备工作：- 确定要使用的铸造材料和设备；- 了解铸造工艺和操作步骤；- 确保作业场所清洁、整齐，并具备必要的安全措施；- 准备所需的安全装备和工具。

3. 作业程序进行铸造作业时，应按照以下程序进行：1. 准备原材料和设备：- 确保原材料的质量和数量符合要求；- 检查设备的完好性和工作状态。

2. 安装和调整设备：- 按照设备说明书进行安装和调整；- 确保设备的稳定性和正常运行。

3. 准备铸造模具：- 检查模具的完整性和准确性；- 清洁模具并涂抹防粘剂。

4. 准备熔炉：- 按照操作规程点火和预热熔炉；- 加入所需的铸造材料。

5. 进行铸造：- 控制熔炉温度和铸造速度；- 确保铸造材料充满模具并均匀分布。

6. 冷却和固化：- 将铸造件置于适当的冷却设备中；- 等待铸造件完全冷却和固化。

7. 拆卸和清洁：- 将铸造件从模具中取出；- 清洁铸造件并进行必要的检查。

4. 安全注意事项在进行铸造作业时，务必注意以下安全事项：- 穿戴适当的防护装备，如防火服、安全眼镜和手套；- 避免操作过程中的火源和明火；- 注意熔炉和模具的高温，避免烫伤；- 根据操作规程正确操作设备；- 遵守作业现场的安全规定和指示。

5. 总结本作业指导书提供了铸造作业的指导和帮助，包括作业准备、作业程序和安全注意事项。

在进行铸造作业时，务必遵循操作规程和安全要求，确保作业的安全和质量。

注意：本指导书仅供参考，具体操作应根据实际情况进行调整和决策。

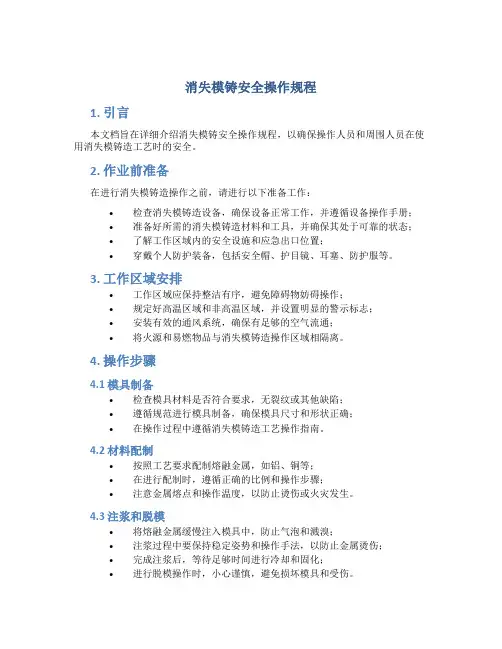

消失模铸安全操作规程

消失模铸安全操作规程1. 引言本文档旨在详细介绍消失模铸安全操作规程，以确保操作人员和周围人员在使用消失模铸造工艺时的安全。

2. 作业前准备在进行消失模铸造操作之前，请进行以下准备工作：•检查消失模铸造设备，确保设备正常工作，并遵循设备操作手册；•准备好所需的消失模铸造材料和工具，并确保其处于可靠的状态；•了解工作区域内的安全设施和应急出口位置；•穿戴个人防护装备，包括安全帽、护目镜、耳塞、防护服等。

3. 工作区域安排•工作区域应保持整洁有序，避免障碍物妨碍操作；•规定好高温区域和非高温区域，并设置明显的警示标志；•安装有效的通风系统，确保有足够的空气流通；•将火源和易燃物品与消失模铸造操作区域相隔离。

4. 操作步骤4.1 模具制备•检查模具材料是否符合要求，无裂纹或其他缺陷；•遵循规范进行模具制备，确保模具尺寸和形状正确；•在操作过程中遵循消失模铸造工艺操作指南。

4.2 材料配制•按照工艺要求配制熔融金属，如铝、铜等；•在进行配制时，遵循正确的比例和操作步骤；•注意金属熔点和操作温度，以防止烫伤或火灾发生。

4.3 注浆和脱模•将熔融金属缓慢注入模具中，防止气泡和溅溴；•注浆过程中要保持稳定姿势和操作手法，以防止金属烫伤；•完成注浆后，等待足够时间进行冷却和固化；•进行脱模操作时，小心谨慎，避免损坏模具和受伤。

4.4 清理和维护•操作完成后，及时清理工作区域，将废料和垃圾妥善处理；•维护和保养消失模铸造设备，定期检查和维修；•存放和处理有害废弃物时，严格按照环境保护要求操作。

5. 安全注意事项•禁止非授权人员进入工作区域；•在操作过程中，严禁戏谑、抛弄等危险行为；•在高温区域工作时，必须穿戴防护服和隔热手套；•在操作金属熔融时，严禁使用潮湿的工具或容器；•定期参加相关安全培训，了解最新的安全操作规程。

6. 应急处理•在发生火灾或其他紧急事故时，立即按照应急预案行动；•熟悉应急出口位置，并与工作人员紧密合作；•使用消防器材扑救初期火灾，确保个人安全；•在紧急情况下，及时报警并联系相关救援机构。

铸造作业指导书

铸造作业指导书1. 概述铸造作业指导书是为了规范铸造作业流程、确保产品质量、提高生产效率而编写的文档。

本指导书旨在详细描述铸造作业的各个步骤、要求和注意事项，以便操作人员能够按照标准化的流程进行铸造作业。

2. 作业准备2.1 设备准备2.1.1 确保铸造设备处于良好工作状态，如铸造炉、模具等。

2.1.2 检查铸造设备的温度、压力、液位等参数是否符合要求。

2.1.3 确保所使用的工具、模具等配套设备完好无损。

2.2 材料准备2.2.1 根据产品要求，准备合适的铸造材料，如熔炼金属、砂型材料等。

2.2.2 对铸造材料进行质量检查，确保其符合相关标准和要求。

2.3 人员准备2.3.1 指定经验丰富的操作人员进行铸造作业。

2.3.2 确保操作人员已经接受过相关培训，具备相应的技能和知识。

2.3.3 分配合适的人员进行监督和质量检查。

3. 铸造作业流程3.1 准备工作3.1.1 清洁铸造设备和工作区域，确保无杂质和污染物。

3.1.2 检查模具和工装的完整性和准确性。

3.1.3 检查熔炼炉和炉料的温度和质量。

3.2 熔炼和浇注3.2.1 将合适的熔炼金属放入熔炼炉中，控制炉温和炉料的配比。

3.2.2 等待熔炼金属达到合适的温度和液态状态。

3.2.3 检查熔炼金属的质量和成分，确保符合产品要求。

3.2.4 将熔炼金属倒入模具中，控制浇注速度和角度。

3.3 冷却和固化3.3.1 等待铸件冷却到合适的温度，确保其能够从模具中取出。

3.3.2 检查铸件的外观和尺寸，确保其质量和准确性。

3.3.3 将冷却固化的铸件从模具中取出，避免损坏和变形。

3.4 后处理3.4.1 对铸件进行修整、打磨、清洁等处理，以达到产品要求的表面质量。

3.4.2 进行热处理、机加工等工艺，以达到产品要求的物理性能和尺寸精度。

3.4.3 进行质量检查，包括外观检验、尺寸检测、化学成分分析等。

4. 安全注意事项4.1 操作人员必须穿戴符合要求的个人防护装备，如安全帽、防护眼镜、防护手套等。

消失模设备操作规程作业指导书

、将除尘阀全部开启（包括带式提升机除尘阀、磁选风选除尘阀、链式提升机除尘阀、筛分输送机除尘阀、料仓除尘阀和卧式冷却机除尘阀。）如雨淋加砂未使用则将雨淋加砂下方除尘阀关闭。
、点击旋钮到“ON”，进入自动状态运行。
、点击“启动”按钮，设备开始自动顺序启动。
、设备启动顺序：料位检测→除尘器→输送机→带式提升机→卧式冷却机、卧冷风机、循环水泵→磁选风选机→链式提升机→筛分输送机、筛分风机→定位阀→插板阀。
11.3.2、负压系统操作流程
11.3.2.1、负压在浇注前2-5分钟开启。
11.3.2.2、按“启动”按钮启动真空泵。启动前注意将其中一个空闲的分压端口调到畅通状态。
11.3.2.3、在抽负压过程中，必须保证砂箱各处处于密封状态。
11.3.2.4、真空泵启动后，等到“启动”按钮变成绿色后再调节负压。
11.3.1、振实台操作流程
11.3.1.1、开启除尘器和雨淋加砂器下方的除尘阀，关闭其余所有除尘阀。
11.3.1.2、合上振实台电源。
11.3.1.3、将砂箱放在振实台上，按下“夹紧启动”按钮，把砂箱固定在震实台上。
11.3.1.4、按“前进”和“后退”按钮控制振实台前后移动。
11.3.1.5、把砂箱移到雨淋加砂器正下方，按“加砂启动”按钮向砂箱加入一定量的底砂。
11.2.9、检查各运输部位连接是否正常，有无松弛现象。（链式提升机、带式提升机和皮带输送机连接是否正常。）
11.2.10、检查链式提升机和带式提升机的凹槽内是否有积水，如有积水应将积水抽干再运行设备。
11.2.11、检查除尘器和二次筛分机内灰尘是否堆积，如有堆积应及时清理掉。
11.3、设备操作流程
、设备启动顺序：料位检测→除尘器→输送机→带式提升机→卧式冷却机、卧冷风机、循环水泵→磁选风选机→链式提升机→筛分输送机、筛分风机→定位阀→插板阀。

铸造作业指导书

铸造作业指导书一、概述铸造作业指导书是为了指导铸造操作人员正确、安全地进行铸造作业而编写的文档。

本指导书旨在提供详细的操作步骤、安全注意事项以及质量要求，以确保铸造产品的质量和生产效率。

二、作业准备1. 熟悉铸造工艺：操作人员应熟悉所使用的铸造工艺，包括熔炼、模具创造、浇注、冷却等环节。

2. 准备材料和设备：根据产品要求，准备好所需的铸造材料、模具、熔炉、铸造设备等。

3. 检查设备状态：确保设备完好无损，如有异常情况应及时报修或者更换。

三、操作步骤1. 熔炼准备a. 准备熔炼炉：检查熔炼炉的温度计、炉门、炉体等是否正常。

b. 准备熔炼材料：按照配比准确称取熔炼材料，确保配比精确。

c. 加热炉子：将炉子加热至适宜的熔点温度。

2. 模具创造a. 准备模具：根据产品要求，选择合适的模具，并确保模具表面干净平整。

b. 涂抹模具脱模剂：在模具内表面均匀涂抹一层模具脱模剂，以方便后续取模。

c. 模具装配：按照产品要求，将模具分为上下两部份，并确保模具装配坚固。

3. 浇注a. 熔炼金属准备：将熔炼好的金属倒入专用容器中，确保金属温度适宜。

b. 模具预热：将模具放入预热炉中进行预热，以提高浇注效果。

c. 浇注操作：将熔炼好的金属缓慢、均匀地倒入模具中，避免产生气泡和夹杂物。

d. 晾放和冷却：完成浇注后，将模具放置在通风良好的地方进行冷却。

4. 后续处理a. 模具拆卸：待铸件彻底冷却后，拆卸模具，注意避免损坏铸件。

b. 去毛刺：使用工具将铸件表面的毛刺去除，确保表面光滑。

c. 检验和修整：对铸件进行外观检验和尺寸检验，如有缺陷或者尺寸不合格应及时修整。

d. 表面处理：根据产品要求，进行砂光、喷涂等表面处理。

四、安全注意事项1. 熔炼操作时，注意穿戴防护设备，避免烫伤和熔融金属的溅射。

2. 模具创造时，注意使用锋利工具时的安全操作，避免划伤。

3. 浇注时，要注意金属的温度和浇注速度，避免产生气泡和夹杂物。

4. 后续处理时，注意使用安全工具，避免意外伤害。

消失模铸造工艺实验指导书

消失模铸造工艺实验指导书
一、实验目的
1、了解消失模铸造的工艺过程；
2、掌握白模成型设备的使用方法；
3、掌握消失模工艺设计内容及方法；
二、实验设备
数控泡沫切割机、计算机、真空造型机、震动平台、坩埚炉、鼓风干燥箱三、实验过程
实验流程
四、实验内容
1、根据指定产品，分析其成型方案，制作出白模
2、配置涂料，对成型的涂覆涂料并干燥
3、熔炼金属液，浇注成型
4、打箱分析成型效果，如有缺陷分析其产生原因
五、实验报告
1、要求有完整的工艺设计方案对比分析
2、要求有实验过程记录照片及所用图表
3、要有熔炼配料及计算，熔炼重量为5kg，成分为ZL102,进行除气及变质处理。

六、思考题
1、消失模涂料有何作用？
2、消失模铸造工艺设计与砂型铸造有何不同？
3、消失模模样成型手段有哪些，各有什么特点和应用范围？。

铸造作业指导书

铸造作业指导书一、任务描述：本文旨在提供一份铸造作业指导书，以匡助操作人员正确进行铸造作业。

铸造是一种创造工艺，通过将熔化的金属或者合金注入模具中，并在冷却固化后得到所需的零件或者产品。

本指导书将包含铸造前的准备工作、铸造过程中的操作步骤、安全注意事项以及质量控制要求等内容。

二、铸造前的准备工作：1. 材料准备：根据产品要求选择合适的金属或者合金材料，并进行熔化和净化处理。

2. 模具准备：根据产品设计图纸制作模具，并进行必要的修整和涂覆防粘剂。

3. 设备准备：检查铸造设备的完好性和安全性，确保炉温计、压力计等设备的准确性。

4. 工艺参数设置：根据产品要求和材料特性，设置熔炼温度、注入速度、压力等工艺参数。

三、铸造操作步骤：1. 炉前准备：穿戴好防护装备，检查炉子和炉具的完好性，确保炉子内无杂质。

2. 材料熔化：将预先准备好的金属或者合金材料放入炉内，根据材料特性和工艺参数调整炉温，并等待材料彻底熔化。

3. 模具准备：检查模具的完好性和涂覆情况，确保模具内表面光滑且无损伤。

4. 注浆：将熔化的金属或者合金材料注入模具中，控制注入速度和压力，确保注浆均匀。

5. 冷却固化：在模具中的金属或者合金材料冷却固化后，取出模具，将零件或者产品从模具中取出。

6. 去毛刺：对铸造件进行去毛刺处理，以确保表面光滑。

7. 检验和清理：对铸造件进行外观检验和尺寸检测，清理表面杂质和氧化物。

四、安全注意事项：1. 穿戴防护装备：操作人员应穿戴好防护眼镜、手套、防护服等装备，确保人身安全。

2. 防火防爆措施：操作人员应严格遵守炉子操作规程，确保炉子内无可燃物。

3. 避免烫伤：操作人员应远离炉子和熔化的金属或者合金材料，避免烫伤。

4. 负责任操作：操作人员应严格按照操作规程进行操作，不得擅自更改工艺参数。

5. 紧急情况处理：操作人员应熟悉紧急情况处理流程，如火灾、泄漏等。

五、质量控制要求：1. 外观质量：铸造件表面应光滑、无气泡、无裂纹、无砂眼等缺陷。

消失模铸造作业指导书.(DOC)

XXXX公司消失模铸造作业指导书2022-04-271. 白模制造作业指导书铸技—001 白模制造作业包括：制模材料，切割操作，粘结，涂料及干燥。

1.1制模材料1．铸造用泡沫塑料不同于包装及建筑材料，应密度小、发气量小、热解残留物小、含碳量小、颗粒小、刚性好、加工性能好、无夹杂物。

比重在18—22㎏/立方米范围。

常规件用小密度摸样，要求较高的铸件采用高密度。

2．EPS板制模前应经过干燥处理。

3．模样粘结用胶应无毒，不能腐蚀、溶化模样材料，快干性能好，并来得及操作，粘结强度好，粘结牢固。

4．胶易于气化、分解、发气量小、残渣少、干燥后不脆，有一定的柔韧性。

常用的冷胶为WPH—1胶。

5．制模样板必须符合工艺规定，尺寸、形、位精确，牢固可靠。

模板材料要有一定的耐磨、耐热性能。

样板必须方便、有利于制模操作。

6．样板需经检验后才能使用。

反复使用的样板在每一次使用前均需经过质检。

1.2 切割操作1．无论是使用切割平台还是手工切割操作，均应根据所切材料大小、薄厚、选择合适的切割丝，调定好合适的切割温度，检查样板、标尺无误后，相关人员密切配合才能进行。

2．EPS板开坯时，首先要找好平面，作出基准平面，找出直角，按制作需要，画出中心线，认真对正样板与坯料各位置线，并将样板用钉固定，确认无误，才能切割。

3．切割丝切割时，必须紧贴样板，平行，均速动作。

温度过高、过低、运作过快、过慢、都会对质量造成不利的影响。

4．为实现正确的操作，保证切割面平整、一致。

切割时对主要点位要进行应答操作，切割过程不能沉默进行。

1.3 粘结1．模样粘结应少用胶，粘结时双面抹胶，待胶面稍干，不粘手时，再进行粘合操作。

并注意压紧，挤出多于的胶液。

2．粘结处可以插钉固定，但一定少用。

特殊材质铸件，不可插钉。

3．粘结处不能有缝隙存在，缝隙无法消除时，必须用纸认真封闭，以免形成铸造缺陷。

4．模样工作面必须光洁，形状、尺寸、位置精确。

不平处需用细砂布打磨平整，有缺陷必须认真妥善处理。

低温蜡消失模铸造作业指导书word格式

蜡料制备1．范围本作业指导书规定了蜡料制备的工艺要求，操作程序，注意事项和检查项目。

本作业指导书适用于低温蜡料制备手工生产。

2．工艺要求2．1低温模料全熔温度为70-90℃，严禁超过90℃。

2．2 (b)2．3蜡膏保温缸水温：42-52℃2．4蜡膏应搅拌均匀呈糊状，其中不允许有颗粒状蜡料。

2．5蜡料配方：100%由热水脱蜡工序配制或回收的蜡料。

3．操作程序3．1起动设备，检查运转是否正常，是否漏水，漏蜡，有问题应及时排除。

3．2将脱蜡工序浇注的蜡锭放在刨蜡机进料糟内，盖好并锁紧压盖，起动刨蜡机，旋动进料手柄，使蜡锭刨成蜡片。

(b)3．3将保温缸内的蜡液盛入拌蜡桶内，盛入量约占拌蜡桶体积的1/3 (b)3．4将蜡片放满拌蜡桶内，将拌蜡桶移至拌蜡机搅拌器下方，起动拌蜡机进行搅蜡直至呈糊状蜡料为止。

3．5将拌好呈糊状的蜡膏倒入压蜡机的桶内，并锁紧压盖，用压缩空气将蜡膏压送至蜡枪处。

4．注意事项4．1不允许有影响质量的杂物混入蜡膏中。

4．2保温缸内的盛蜡桶每月清理两次，去除底部沉淀杂物。

4．3 蜡膏保温缸属于压力容器，应定期检查有关紧固件及密封机构的使用情况，发现问题应及时处理，正常工作压力0.5Mpa。

4．4 夏季蜡料发软，允许在保温缸内的盛蜡桶内加占蜡液总量25%的硬脂酸：冬季蜡发脆，允许在保温缸内的盛蜡桶内加占蜡液总量25%的白石蜡，同时通知热水脱蜡工在其余蜡料中也要相应加入。

5．检查项目注蜡工随时观察工作压力，稀蜡温度和蜡膏保温缸水温，严格控制在工艺要求范围内。

每工作班次间隔4小时记录一次，特殊产品间隔2小时记录一次。

蜡模制造1．范围本作业指导书规定了蜡模制造的工艺要求，操作程序，注意事项和检查项目。

本作业指导书适用于低温模料的手工蜡模制造。

2．工艺要求2．1室温：16-28℃(最高不得超过30℃)2．2压蜡机输蜡管循环水温：48-52℃，冬季取上限，夏季取下限。

2．3蜡膏压注压力：0.30.5Mpa，当模型阻碍力过大，注压允许达到0.7Mpa。

消失模铸造作业指导书

XXXX公司消失模铸造作业指导书2022-04-251. 白模制造作业指导书铸技—001 白模制造作业包括：制模材料，切割操作，粘结，涂料及干燥。

1.1制模材料1．铸造用泡沫塑料不同于包装及建筑材料，应密度小、发气量小、热解残留物小、含碳量小、颗粒小、刚性好、加工性能好、无夹杂物。

比重在18—22㎏/立方米范围。

常规件用小密度摸样，要求较高的铸件采用高密度。

2．EPS板制模前应经过干燥处理。

3．模样粘结用胶应无毒，不能腐蚀、溶化模样材料，快干性能好，并来得及操作，粘结强度好，粘结牢固。

4．胶易于气化、分解、发气量小、残渣少、干燥后不脆，有一定的柔韧性。

常用的冷胶为WPH—1胶。

5．制模样板必须符合工艺规定，尺寸、形、位精确，牢固可靠。

模板材料要有一定的耐磨、耐热性能。

样板必须方便、有利于制模操作。

6．样板需经检验后才能使用。

反复使用的样板在每一次使用前均需经过质检。

3．切割丝切割时，必须紧贴样板，平行，均速动作。

温度过高、过低、运作过快、过慢、都会对质量造成不利的影响。

4．为实现正确的操作，保证切割面平整、一致。

切割时对主要点位要进行应答操作，切割过程不能沉默进行。

1.3 粘结1．模样粘结应少用胶，粘结时双面抹胶，待胶面稍干，不粘手时，再进行粘合操作。

并注意压紧，挤出多于的胶液。

2．粘结处可以插钉固定，但一定少用。

特殊材质铸件，不可插钉。

3．粘结处不能有缝隙存在，缝隙无法消除时，必须用纸认真封闭，以免形成铸造缺陷。

4．模样工作面必须光洁，形状、尺寸、位置精确。

不平处需用细砂布打磨平整，有缺陷必须认真妥善处理。

消失模铸造作业指导书范文

消失模铸造作业指导书XXXX公司消失模铸造作业指导书2020-05-071. 白模制造作业指导书铸技—001白模制造作业包括：制模材料，切割操作，粘结，涂料及干燥。

1.1制模材料1．铸造用泡沫塑料不同于包装及建筑材料，应密度小、发气量小、热解残留物小、含碳量小、颗粒小、刚性好、加工性能好、无夹杂物。

比重在18—22㎏/立方米范围。

常规件用小密度摸样，要求较高的铸件采用高密度。

2．EPS板制模前应经过干燥处理。

3．模样粘结用胶应无毒，不能腐蚀、溶化模样材料，快干性能好，并来得及操作，粘结强度好，粘结牢固。

4．胶易于气化、分解、发气量小、残渣少、干燥后不脆，有一定的柔韧性。

常见的冷胶为WPH—1胶。

5．制模样板必须符合工艺规定，尺寸、形、位精确，牢固可靠。

模板材料要有一定的耐磨、耐热性能。

样板必须方便、有利于制模操作。

6．样板需经检验后才能使用。

重复使用的样板在每一次使用前均需经过质检。

3．切割丝切割时，必须紧贴样板，平行，均速动作。

温度过高、过低、运作过快、过慢、都会对质量造成不利的影响。

4．为实现正确的操作，保证切割面平整、一致。

切割时对主要点位要进行应答操作，切割过程不能沉默进行。

1.3 粘结1．模样粘结应少用胶，粘结时双面抹胶，待胶面稍干，不粘手时，再进行粘合操作。

并注意压紧，挤出多于的胶液。

2．粘结处能够插钉固定，但一定少用。

特殊材质铸件，不可插钉。

3．粘结处不能有缝隙存在，缝隙无法消除时，必须用纸认真封闭，以免形成铸造缺陷。

4．模样工作面必须光洁，形状、尺寸、位置精确。

不平处需用细砂布打磨平整，有缺陷必须认真妥善处理。

铸造作业指导书

铸造作业指导书一、任务描述本文档旨在提供一份详细的铸造作业指导书，以确保铸造作业的顺利进行。

本指导书包含了铸造的基本概念、操作步骤、安全注意事项以及质量控制要求等内容。

二、铸造基本概念铸造是一种常见的金属加工工艺，通过将熔融金属注入铸型中，使其冷却凝固并形成所需的零件或产品。

铸造可以分为砂型铸造、金属型铸造、压力铸造等不同类型，每种类型都有其特定的工艺步骤和要求。

三、操作步骤1. 准备工作：包括准备铸造设备、铸型材料，清洁铸造设备，检查模具和模具箱是否完好无损。

2. 准备熔炉：检查熔炉是否正常工作，确认熔炉温度和熔化金属的配比。

3. 准备铸型：根据产品要求，选择适当的铸型材料，将铸型材料放入模具中，并确保模具表面光滑。

4. 熔炼金属：根据产品要求，将所需金属材料放入熔炉中，加热至熔化温度，并搅拌均匀。

5. 浇注铸型：将熔融金属缓慢倾倒至铸型中，确保铸型内部充满金属，并避免产生气泡。

6. 冷却凝固：等待金属在铸型中冷却凝固，时间根据产品要求而定。

7. 脱模：待金属完全冷却后，将铸型打开，取出铸件，并进行后续的加工和处理。

四、安全注意事项1. 穿戴个人防护装备：在进行铸造作业时，必须穿戴适当的个人防护装备，包括防护眼镜、耳塞、手套和耐高温服装等。

2. 避免熔融金属的溅落：在倾倒熔融金属时，要保持距离，避免熔融金属溅落到皮肤或衣物上，以免造成烫伤。

3. 注意熔炉安全：在操作熔炉时，要确保周围环境安全，避免发生火灾和爆炸等意外事故。

4. 遵守操作规程：严格按照操作规程进行作业，不得随意更改或省略步骤，以确保作业安全和产品质量。

五、质量控制要求1. 检查铸型：在使用铸型之前，必须对其进行仔细检查，确保没有损坏或缺陷。

2. 控制熔炼温度：根据产品要求，严格控制熔炼金属的温度，避免过高或过低，以免影响产品质量。

3. 检测铸件：对铸件进行必要的检测，包括外观检查、尺寸测量和材料成分分析等，确保产品符合要求。

4. 进行后续处理：根据产品要求，对铸件进行后续的热处理、表面处理等加工工艺，以提高产品的性能和质量。

消失模作业指导书(质量体系格式)

三.粘结：
１.白模粘结应少用胶，粘结是双面用胶，待胶面稍干，不粘手时，再进行粘合操作。并注意压紧，挤出多余的胶液。
２.粘结处可以插钉固定，但一定少用能有缝隙存在，缝隙无法消除时，必须用纸或热熔胶认真封闭，以免造成铸造缺陷。
４.白模工作面必须光洁，形状、尺寸、位置精确。不平处需用细纱布打磨平整，有缺陷必须认真妥善处理。
6每次加砂后的振动时间按作业指导书确定。
7铸件最高部位（含冒口）吃砂量不应小于200㎜，必要时可压重。
8必须处理好直浇道与外浇口的结合处，一般用水玻璃砂封闭。
9造型砂表面的塑料布一定要覆盖整个砂箱上口，充分起到封闭的作用，，塑料布上面再用一定厚度的干砂盖严。
三：浇注
1消失模铸造必须在负压条件下浇注。
８.上涂料后的白模，从容器取出运送、干燥、放置时均应防止变形。
９.ＥＰＳ板的软点在７０℃左右，因此上涂料后白模的干燥温度不能大于６０℃。为达到最佳干燥条件，还应控制干燥室湿度。一般要求相对湿度不应大于３０％。
１０.为防止白模干燥中变形，可制作适宜的支撑工具，主要的是注意合理的摆放。
１１.干燥后的白模应作一次全面的修补，特别注意挂钩孔内的污物要彻底去除，并用泡沫充填，对于白模表面涂料缺失及裂纹，应用较稠的涂料进行补刷处理及干燥。
６．样板需经检验后才能使用。反复使用的样板在每一次使用前均需经过质检。
二.切割操作：
１.无论是使用切割平台还是手工切割操作，均应根据所切材料大小、厚薄、选择合适的切割丝，调定好合适的切割温度，检查样板、标尺无误后，相关人员密切配合才能进行。
２.ＥＰＳ板开坯时，首先要找好平面，作出基准平面，找出直角，按制作需要，画出中心线，认真对正样板和坯料各位置线，并将样板用钉固定，
1.4.5对于同一零件涂层厚度应均匀，涂层厚度按照零件的壁厚与结构确定，大件或壁厚超过50㎜的铸件模型内孔涂层厚度控制在2㎜～2.5㎜，一般刷二至三遍；其余铸件模型涂料层厚度控制在1㎜～1.5㎜，通常刷一遍补一遍。
