Abaqus仿真经典教程(通用版)

合集下载

abaqus教程

abaqus教程

Abaqus教程简介Abaqus是一款非常强大的有限元分析软件,广泛应用于工程领域。

本教程将介绍Abaqus的基本使用方法和常见操作,帮助读者快速入门并能够独立完成简单的分析任务。

安装与运行安装Abaqus在开始学习Abaqus之前,首先需要下载并安装软件。

Abaqus有不同的版本,可根据自己的操作系统选择合适的版本进行下载。

在安装过程中需要选择安装路径和相关的附加模块,根据自己的需求进行选择。

启动Abaqus完成安装后,可以通过以下步骤来启动Abaqus:1.打开Abaqus安装路径下的启动器(通常为一个图标或快捷方式);2.运行启动器后,Abaqus的主界面将会出现。

创建模型在Abaqus中,模型由三个基本组件构成:几何模型、材料属性和加载条件。

下面将介绍如何创建这些组件。

创建几何模型1.在Abaqus的主界面上选择“Create Model”;2.选择适当的几何模型创建工具,如绘制直线、绘制曲线、创建面等;3.使用绘图工具按照实际的模型要求创建几何模型。

定义材料属性在完成几何模型的创建后,需要为模型定义材料属性,包括材料的弹性模量、泊松比等参数。

添加加载条件除了几何模型和材料属性,还需要添加加载条件来模拟实际工程中的加载情况。

例如,可以定义节点上的外力、支座条件等。

设置分析类型在完成模型的创建后,需要设置分析类型来指定Abaqus需要解算的问题类型。

Abaqus支持多种分析类型,包括静力学、动力学、热传导等。

根据实际需求选择适当的分析类型,并设置相应的求解参数。

运行分析设置完分析类型和求解参数后,可以运行分析来得到结果。

在Abaqus中,可以通过以下步骤来运行分析:1.点击“Run”按钮,在弹出的对话框中指定求解器和分析步数;2.点击“OK”开始运行分析。

结果后处理一旦分析完成,可以对结果进行后处理,包括绘制应力/应变云图、查看位移结果等。

Abaqus提供了丰富的后处理工具和功能,可以帮助用户深入分析并理解模型的响应。

精编hypermesh与Abaqus联合仿真经典教程

精编hypermesh与Abaqus联合仿真经典教程
E_3 检查接触单元的法向,接触单元法向默认跟网格的法向一致
6, 接触对的设置
F, 设置接触对
直接选择设好的接触属性和接触面
下面这些接触参数,常用的有adjust、smooth、tie、smallsliding. 如果对这些参数没有理解,可以先不选。
7, 输出设置
A,选择output block 命令
B,在file文件中输出点的位移及约束反力, 单元的应力应变 (U ,RF,SINV ,PE),特殊结果输出参数,参考Abaqus手册。
8, 设置载荷步
A,选择load steps 命令,设置第一个载荷步
B,载荷步的名字应该清楚的说明加载的情况 勾选载荷步包含的载荷(loadcols)及输出设置(outputlocks),点击update
6, 接触对的设置
E, 调整需要添加接触的单元法向相对, 然后添加接触单元
E_1 检查并调整接触网格的单元法向
E_1a
选择单元,显示法向
E_1b
选择法向一致的参考单元
E_1c
调整法向,法向指向接触面
6, 接触对的设置
E, 调整需要添加接触的单元法向相对, 然后添加接触单元 E_2 添加接触单元到主从接触面
2, 材料建立
A,选ity,输入材料密度。注意:单位制(吨t,毫米mm,牛N,兆帕MPa,秒S)
C,勾选Elastic,输入材料线性属性,弹性模量E,及泊松比NU
试验应力应变曲线值需要 转换成材料的真实应力-塑 性应变曲线。 转换公式参考相关资料。 下面的文件包含转换模板。
OP=MOD,表示保留上一步设置 OP=NEW,表示不保留上一步设置
程序默认值是OP=MOD
8, 设置载荷步
D,第二个载荷步的设置

Abaqus仿真分析培训课件

Abaqus仿真分析培训课件
Explicit显示方法(条件稳定,费用低) 并不需要求解方程组,通过动态方法推进增 量计算
ABAQUS主要功能
复杂的固体力学结构力学系统,特别是能够驾驭非常 庞大复杂的问题和模拟高度非线性问题
模拟典型工程材料的性能,其中包括金属、橡胶、高 分子材料、复合材料、钢筋混凝土、可压缩超弹性泡 沫材料以及土壤和岩石等地质材料
(2)ABAQUS软件在求解非线性问题时具有非常明显的 优势。其非线性涵盖材料非线性、几何非线性和状态 非线性等多个方面。
综合性能对比
综合性能对比 1. ANSYS软件的命令流操作非常方便,对于结构循环优化方 面比较有优势,但目前还只是局限于线性方面,非线性方面 功能较差、近几年有一定发展; 2. ABAQUS软件则在显式非线性方面有些特色,但隐式非线 性方面比不上ADINA,且不具备流体的功能 3. ADINA软件则在结构非线性及多物理场耦合方面非常出色, 是全球非线性功能最强大的有限元软件之一,而且具有全球 最好的流固耦合分析功能。
二维热传导
D yA
C
1.0
E
0.5
0.2
Conductivity = 52W/m/oC Film coefficient = 750W/m2/oC Boundary conditions: = 100oC C along AB Heat flux = 0 along DA Convection to ambient temperature of 0oC along BC and CD Objective: Find q at E Target solution: 18.3oC at E
计 软件除具有上述常规和特殊的分析功能外,在材料模型,单元,载荷、
约束及连接等方面也功能强大并各具特点: 材料模型:定义了多种材料本构关系及失效准则模型,包括:弹性:线

hypermesh与Abaqus联合仿真经典教程

hypermesh与Abaqus联合仿真经典教程

B,在file文件中输出点的位移及约束反力, 单元的应力应变 (U ,RF,SINV ,PE),特殊结果输出参数,参考Abaqus手册。
8, 设置载荷步
A,选择load steps 命令,设置第一个载荷步
B,载荷步的名字应该清楚的说明加载的情况 勾选载荷步包含的载荷(loadcols)及输出设置(outputlocks),点击update
6, 接触对的设置
E, 调整需要添加接触的单元法向相对, 然后添加接触单元
E_1 检查并调整接触网格的单元法向
E_1a
选择单元,显示法向
E_1b
选择法向一致的参考单元
E_1c
调整法向,法向指向接触面
6, 接触对的设置
E, 调整需要添加接触的单元法向相对, 然后添加接触单元
E_2 添加接触单元到主从接触面
2, 材料建立
A,选择材料建立命令,输入材料名称,选择如下模板
B,勾选density,输入材料密度。注意:单位制(吨t,毫米mm,牛N,兆帕MPa,秒S)
C,勾选Elastic,输入材料线性属性,弹性模量E,及泊松比NU
试验应力应变曲线值需要 转换成材料的真实应力-塑 性应变曲线。 转换公式参考相关资料。 下面的文件包含转换模板。
10, 输出DEBUG
A,选择要转换的单元
B,选择新单元类型rigid
C,转换
5, 边界条件及载荷设置
A, 建立约束loadcol
B, 设置约束
C, 建立加载 loadcol ,加载力或者通过约束加强迫位移
不同的载荷及约束条件要放在不同的loadcol里,方便后续设load step时选用
加载集中力
强迫位移X 方向10mm
6, 接触对的设置

Abaqus流固耦合仿真方法大全,总有你的菜,哪怕是佛系

Abaqus流固耦合仿真方法大全,总有你的菜,哪怕是佛系

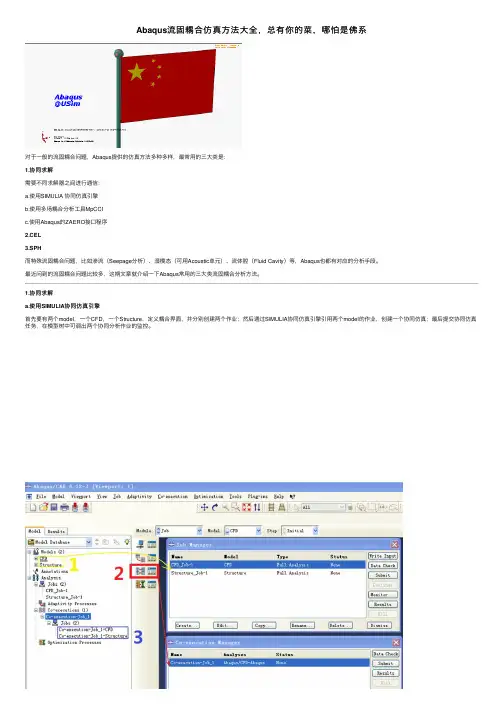

Abaqus流固耦合仿真⽅法⼤全,总有你的菜,哪怕是佛系对于⼀般的流固耦合问题,Abaqus提供的仿真⽅法多种多样,最常⽤的三⼤类是:1.协同求解需要不同求解器之间进⾏通信:a.使⽤SIMULIA 协同仿真引擎b.使⽤多场耦合分析⼯具MpCCIc.使⽤Abaqus的ZAERO接⼝程序2.CEL3.SPH⽽特殊流固耦合问题,⽐如渗流(Seepage分析)、湿模态(可⽤Acoustic单元)、流体腔(Fluid Cavity)等,Abaqus也都有对应的分析⼿段。

最近问到的流固耦合问题⽐较多,这期⽂章就介绍⼀下Abaqus常⽤的三⼤类流固耦合分析⽅法。

1.协同求解a.使⽤SIMULIA协同仿真引擎⾸先要有两个model,⼀个CFD,⼀个Structure,定义耦合界⾯,并分别创建两个作业;然后通过SIMULIA协同仿真引擎引⽤两个model的作业,创建⼀个协同仿真;最后提交协同仿真任务,在模型树中可调出两个协同分析作业的监控。

Abaqus/CFD特点:能够进⾏不可压缩流体(通常认为是液体或者密度变化相对较⼩的⽓体,0≤Ma≤0.1~0.3)动⼒学分析,可以是层流或湍流(4种湍流模型)、稳态或瞬态(能够使⽤ALE变形⽹格)。

流体参数:密度、粘度、初始速度、等压⽐热容、热膨胀系数。

⼯程应⽤领域:⼤⽓扩散、汽车⽓动设计、⽣物医药、⾷品加⼯、电器冷却、模具填充等。

6.10版引⼊CFD求解器,2017版取消,因此该⽅法只能在Abaqus有限版本内使⽤:SIMULIA Co-simulation Engine简介:达索SIMULIA的多场耦合求解平台,内置于Abaqus Job模块,功能强⼤,可以⽤于耦合Abaqus不同求解器或第三⽅求解器,⽐如单独在Abaqus内可以做到:①流固耦合将⼀个Abaqus/Standard或Abaqus/Explicit分析过程与⼀个Abaqus/CFD分析过程进⾏协同;②共轭热传导将⼀个Abaqus/Standard分析过程与⼀个Abaqus/CFD分析过程进⾏协同;③电磁-热或电磁-⼒学耦合将两个Abaqus/Standard分析过程进⾏协同;④隐式瞬态分析和显式动态分析之间耦合将⼀个Abaqus/Standard分析过程与⼀个Abaqus/Explicit分析过程进⾏协同。

(完整版)abaqus切削模拟教程

(完整版)abaqus切削模拟教程
不同的材料特性与接触属性 • 注意每个零件的原点位置,便于装配
Abaqus零件网格划分
常用操作:
对整个零件进 行自适应网格 对零件的每条边 分布种子
网格控制,单元形状
指派网格单元类型 控制单元属性
执行网格划分
Abaqus零件网格划分
零件CHIP网格划分:
点击 ,选择上 长边,进行边布种 ,确定
弹出图中,选择 按个数补种,单元数 250
Abaqus赋予材料属性
创建材料GH4169的参数:
5.点‘热学’‘非弹性热份额’
6.点‘热学’‘比热’,输入参数
Abaqus赋予材料属性
创建材料GH4169_FAIL的参数:
1.点 ,选GH4169,‘复制’, 命名‘GH4169_FAIL’
2.选‘GH4169_FAIL’,点‘编辑’‘力学’ ‘延性金属损伤’‘剪切损伤’,破坏机
武汉理工大学
基于Abaqus的刀具切削仿真
Abaqus的功能介绍
• 线性静力学,动力学和热传导学 • 非线性和瞬态分析 • 多体动力学分析
Abaqus的界面介绍
切削模拟的假设条件
本文建立的金属切削加工热力耦合有限元模 型是基于以下的假设条件:
• 刀具是刚体且锋利,只考虑刀具的温度传导; • 忽略加工过程中,由于温度变化引起的金相组
Abaqus定义表面与接触
定义接触对: 总共有5对接触
1.点 ,选择接触的2个面‘CHIP_BOT’ ‘CHIP_TOP’,力学接触为罚接触 ,接 触属性为Initial_on
2,按相同方法,按实际接触 定义其他4对接触
3.定义刀具为刚性约束。在菜单中创建一个集合, 命名为‘TOOL_EL’,选择所有刀具网格后确定

Abaqus教程ppt课件

Abaqus教程ppt课件
通过分析应力/应变数据,评估 模型在给定加载条件下的强度
和刚度
破坏模式分析
通过分析破坏过程和破坏形态 ,评估模型的稳定性和可靠性
参数敏感性分析
通过对比不同参数下的结果, 分析各参数对结果的影响程度
,为优化设计提供依据
结果图表
要点一
可视化图表
将结果以可视化图表的形式输出,如曲线图、柱状图、 散点图等
07
abaqus常见问题与解决对策
安装问题
总结词:解决对策
安装程序错误:尝试使用管理员权限安装,或关闭杀 毒软件后再进行安装
软件版本不兼容:了解系统要求,确保所下载的版本 与操作系统版本相匹配
无法启动软件:检查安装路径是否正确,安装过程中 是否出现错误提示
使用问题
总结词:基本用法
材料属性:详细描述如何设置材料属性,包括弹性模 量、泊松比等参数
软件应用领域
汽车工业
ABAQUS在汽车工业中得到了广泛的应用,被用 于车辆的结构强度和刚度分析、车辆碰撞和冲击 分析、车辆振动和噪音分析等。
生物医学工程
ABAQUS在生物医学工程中也有广泛的应用,被 用于医疗器械的性能分析和优化、人体组织的生 物力学模拟等。
航空航天
ABAQUS在航空航天领域也得到了广泛的应用, 被用于飞机结构强度和刚度分析、飞机起落架疲 劳分析、航天器热分析等。
VS
适用范围
ABAQUS被广泛应用于各种工程领域,包 括机械工程、土木工程、电气工程、水利 工程、生物医学工程等,它可以进行各种 复杂物理现象的模拟和分析,如结构力学 、流体动力学、热力学、电磁学等。
软件功能
前处理
ABAQUS提供了强大的前处理模块,可以进行复杂模型的建立和网格划分,支持各种类型 的网格,如四面体网格、六面体网格等,并且可以进行高质量的网格剖分,以满足各种复 杂分析的需求。

Abaqus有限元仿真培训教程

Abaqus有限元仿真培训教程

Create Cut(创建切除)
Create Cut的方法依次为: Extrude、Revolve、Sweep、Loft和Circular hole。
Create Cut与Create Solid类似。现以Circular hole 为例说明如何Create Cut:
1、选择孔的类型:通孔或盲孔
2、选择草绘平面
Introduction to ABAQUS/CAE
分析时最常接触的一些参数:应力σ、应变ε、屈服强度σs、抗 拉强度σb、位移U
应力σ:单位面积上的内力称为应力。
应变ε:应变表示长度的相对变化量,是形变量与原来长度尺寸的比值, 即ε=ΔL/L,无量纲,常用百分数表示。
屈服强度σs :是金属材料发生屈服现象时的屈服极限,即抵抗微量塑 性变形的应力。对于无明显屈服的金属材料,规定以产生0.2%残余变 形的应力值为其屈服极限。大于此极限的外力作用,将会使零件永久 失效,无法恢复,零件将会产生永久变形。
3、确定孔的方向(Flip反向)
4、选择基准边,并指定距离
Introduction to ABAQUS/CAE
5、设置孔的直径
倒角
Create Round or Fillet倒圆角与Creaste Chamfer倒直角。
现以Create Round or Fillet为例说明如何倒圆角: 1、选择要进行倒圆角的边(按住Shift,左键拾取可 进行多选) 2、指定圆角半径
Introduction to ABAQUS/CAE
在了解分析之前,我们先来熟悉一些 刚强度分析中的一些常识
静力学刚强度分析到底我们计算什么? 可以简单理解为: 1.计算工件的刚度,即变形 2.计算工件的强度,即应力

abaqus仿真案例

abaqus仿真案例

Abaqus是一款功能强大的有限元分析(FEA)软件,广泛应用于各种工程领域。

以下是一个简单的Abaqus仿真案例,演示了如何对一个简单的结构进行静态分析。

案例描述:
假设我们要分析一个简单的矩形板,其长度为1m,宽度为0.5m,厚度为0.01m。

该板材由线性弹性材料制成,其弹性模量为200GPa,泊松比为0.3。

分析步骤:
1.创建模型:在Abaqus中创建一个新的模型,并设置模型单位为m。

2.创建材料属性:在Abaqus中定义材料的弹性模量和泊松比。

3.创建网格:对模型进行网格划分,选择合适的网格大小和类型。

4.施加载荷和约束:在模型的边界上施加固定约束,并在上表面施加均匀分布
的载荷。

5.运行分析:进行静态分析,并查看分析结果。

分析结果:
通过查看分析结果,我们可以得到矩形板的应力分布和变形情况。

在本案例中,最大应力出现在矩形板的中心位置,其值为199.8MPa。

最大变形出现在矩形板的边缘位置,其值为0.002m。

结论:
本案例演示了如何使用Abaqus进行静态分析,并得到了矩形板的应力分布和变形情况。

通过调整材料属性和载荷条件,可以对不同结构的静态性能进行分析和优化。

Abaqus仿真分析培训教程及abaqus中文培训(全)

Abaqus仿真分析培训教程及abaqus中文培训(全)

Abaqus仿真分析培训教程及abaqus中文培训(全)Abaqus仿真分析培训教程及abaqus中文培训(全)Abaqus是一款专业的有限元分析软件,广泛应用于机械、航空、光电、医疗、电子、化工等领域。

其功能强大,具有良好的可扩展性和兼容性。

在工程领域中,Abaqus被广泛使用来分析和解决机械结构、材料性能、流体、热力学、电子器件等问题。

但是,对于初学者而言,Abaqus基础知识的学习和掌握存在一定的困难。

因此,这里介绍Abaqus仿真分析培训教程及Abaqus中文培训。

Abaqus仿真分析培训教程Abaqus的学习可以通过官方文档、书籍、视频教程、网上课程、培训班等途径。

本部分介绍一些Abaqus仿真分析培训教程,供初学者参考。

1.官方文档官方文档提供了Abaqus软件的理论基础、操作说明及示例。

其中,Abaqus Theory Manual讲解了Abaqus理论背景,通过对材料力学、杆件理论、壳体理论、有限元分析原理等的介绍,使学习者更好地了解Abaqus的基础知识。

Abaqus User Manual提供了软件使用的操作指南,其中包括Abaqus CAE、Abaqus Standard、Abaqus Explicit等的使用说明,可以较为完整地了解Abaqus软件的使用方法。

2.书籍Abaqus相关的最新书籍包括《Abaqus有限元分析教程》、《Abaqus有限元分析从入门到精通》、《Abaqus分析实战》等。

这些书籍从初学到高级使用者的不同层面进行了全面介绍。

图文并茂、通俗易懂,对于初学者而言是良好的入门指导。

3.视频教程和网上课程目前,国内外众多机构和个人都开设了Abaqus的网络课程和视频教程。

例如,Abaco公司提供的中英文视频教程和课程培训;北航CAE中心提供的Abaqus中文教程视频;廖雪峰老师的Abaqus有限元分析课程等。

其中,由于视频教程直观生动,步骤清晰,是入门学习Abaqus的良好资源之一。

(完整版)Abaqus操作方法

(完整版)Abaqus操作方法
现以Extrude为例说明如何Create Solid: 1、选择草绘平面 2、为草绘平面定向 3、草绘截面 4、设置拉伸深度及拉伸方向等
Introduction to ABAQUS/CAE
Create Shell
Create Shell的方法依次为:Extrude、Revolve、Sweep、Loft、Planar、From solid和Remove face。
➢Type
建模方式:拉伸、旋转、扫略
➢截面的大致尺寸,便于建模
Introduction to ABAQUS/CAE
创建新Part之刚性地面1
➢Name
rigid-floor
➢Modeling Space
2D Planar
➢Type
Analytical rigid
➢Approximate size
200
创建Part
如同其他CAE软件,Abaqus的建模功能有限,只适合建立简单Part,如跌落分析中的地面等。
Part模块专有
特征修改、删除等,很少用到 线、面、体分割工具,辅助网格划分 基准点、线、面及坐标系等 小面修复等,辅助网格划分
备注:如果按钮右下方有小黑三角,左键按住 该按钮不放,可展开其他类似功能,向右移动 鼠标即可切换功能。 如:
➢创建新Part,功能同 ➢复制Part ➢重命名Part,便于管理 ➢删除Part ➢锁定及解锁Part,锁定后Part将不能被修改 ➢修正Part ➢退出
Introduction to ABAQUS/CAE
Create Solid
Create Solid的方法依次为:Extrude、Revolve、Sweep和Loft。
Mesh
Mesh模块专有

ABAQUS切削仿真步骤

ABAQUS切削仿真步骤

ABAQUS切削仿真步骤说明:采用mm-t单位制,SiC颗粒尺寸为40um。

模型中工件尺寸为1mm*0.4mm。

颗粒与基体作为一个零件,采用分割工件来绘制。

一、创建零件1、创建工件零件work piece,画出1*0.4的矩形。

用分割工具画出一个圆形SiC颗粒,再阵列出其它颗粒。

2、创建刀具零件tool,几何尺寸合适就好,绘制2um的刃口半径,并在右上角设置参考点。

并且新建一个set-ref,区域选择该参考点。

二、材料参数设置及赋值Al采用shear damage,断裂应变1.2,损伤演化中的displacement at failure填4*10-6。

三、装配依次调入刀具和工件零件,为避免干涉,将刀具向右下方移动一定的距离,其中向下移动的距离为切削深度。

四、定义分析步和输出1、新建分析步,选择分析步类型为“Dynamic, Temp-disp, Explicit”,时间长度为工件长度除以切削速度。

本模型刀具速度为125mm/s,工件长度为1mm,故时间长度为0.008s。

2、修改场输出变量。

时间间隔改为80,并勾选status3、新建历程输出变量,区域选择为刀具零件中的set-ref,并且勾选RT、RF、RM,该点即作为刀具切削力的输出点。

五、定义接触属性和接触1、新建接触属性,接受Contact为默认选择。

切向属性选择罚函数,摩擦系数选0.25。

法向属性接受默认选项。

2、定义接触对。

接触类型选择surface-to-surface Contact(Explicit),主面选择刀具的前刀面、后刀面和刀尖的圆弧,从面类型选择node region,把整个工件全部选中。

力学约束公式选Penalty contact method,划移公式选择Finite sliding,接触属性选择上步定义的属性,其它保持默认。

3、定义刀具零件刚性约束。

(定义刀具为刚体就是说刀具的在切削过程中变形很小,所以认为是刚体,在刚体的参考点上可以看刀具在切削过程的反力)。

Abaqus仿真经典教程(通用版)

Abaqus仿真经典教程(通用版)

Type
建模方式:拉伸、旋转、扫略
截面的大致尺寸,便于建模
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
创建新Part之刚性地面1
Name
rigid-floor
Modeling Space
2D Planar
Type
Analytical rigid
Copyright 2006 ABAQUS, Inc.
Seed Edge
指定边上网格数量
1、选取要单独设置网格密度的边 2、指定边上网格数量
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
Seed Edge
指定边上网格尺寸
1、选取要单独设置网格密度的边 2、指定边上网格尺寸
Copyright 2006 ABAQUS, Inc.
Partition Cell
Sketch Planar Partition
对体的表面进行草绘切割
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
Virtual Topology
拓扑结构修改
网格质量
2 1
选择已划好网格的Part
3
errors数保证为0, warnings数量越少越好。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
3、特性设置 Property
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.

abaqus有限元仿真流程

abaqus有限元仿真流程

abaqus有限元仿真流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!Abaqus 有限元仿真流程。

1. 前处理。

定义几何模型,使用 CAD 软件创建模型的几何形状,并将其导入 Abaqus。

abaqus仿真流程

abaqus仿真流程

abaqus仿真流程Abaqus是一款广泛应用于工程仿真分析的软件,具有完善的有限元分析功能和广泛的应用领域。

本文将从基础概念出发,分步骤阐述Abaqus仿真流程。

1.建立几何模型几何模型是进行仿真的基础,Abaqus支持多种几何建模方法,如二维绘图方式和三维建模软件导入方式等。

在此基础上,用户可以对建模进行精细化操作,如部件设计、模型裁剪、几何约束等。

2.划分网格网格是在有限元计算中必不可少的一步,它是将几何模型离散为小元素的过程。

Abaqus提供多种网格划分方式,例如Tetra、Hexa、Shell 等,并支持自适应划分和控制单元形状。

3.定义材料属性材料属性是进行仿真分析中的关键参数,是模型仿真结果的基础。

在Abaqus中,用户需要定义材料的弹性模量、泊松比、屈服强度等参数,并可以引入材料的动态特性和非线性效应。

4.施加荷载荷载是在有限元仿真计算中必不可少的一步,它代表了受力物体的力学行为。

Abaqus支持施加多种荷载类型,例如静态荷载、动态荷载、预应力荷载等,并提供了多种加载方式和荷载施加的时序控制方法。

5.设置求解器和计算器有限元计算是Abaqus仿真的核心,其求解器可以解析大量非线性方程组和复杂力学问题。

用户可设置求解器和计算器参数,如求解器类型、收敛准则、计算时间等,以保证仿真的精度和速度。

6.启动仿真计算在进行准备工作后,用户可通过Abaqus Simulation菜单中的特定命令启动仿真计算,模型网格和材料属性自动处理,仿真结果可以通过图形或数值方式呈现出来,以评估模型分析结果的有效性。

综上所述,Abaqus仿真流程包括几何建模、网格划分、材料属性定义、荷载施加、求解器设置和启动仿真计算等几个主要步骤,其中每个步骤都至关重要,需要仔细处理。

对于初学者来说,可以通过阅读Abaqus仿真手册、参加培训课程等方式,逐步掌握Abaqus仿真的基础知识和技能。

hypermesh与Abaqus联合仿真经典教程

hypermesh与Abaqus联合仿真经典教程

6, 接触对的设置
E, 调整需要添加接触的单元法向相对, 然后添加接触单元
E_1 检查并调整接触网格的单元法向
E_1a
选择单元,显示法向
E_1b
选择法向一致的参考单元
E_1c
调整法向,法向指向接触面
6, 接触对的设置
E, 调整需要添加接触的单元法向相对, 然后添加接触单元
E_2 添加接触单元到主从接触面
C-2,Analysis Procedure 选择
静力分析选择Static, 然后勾选Dataline。 模态分析选择Frequency
初始步长 最小步长 最大步长
C-3,Load_OP 选择
Load_OP用来设置是否需要保留上一步 的边界条件(Boundary)或者是载荷(集 中载荷Cload 、面载荷Dload)
B,在file文件中输出点的位移及约束反力, 单元的应力应变 (U ,RF,SINV ,PE),特殊结果输出参数,参考Abaqus手册。
8, 设置载荷步
A,选择load steps 命令,设置第一个载荷步
B,载荷步的名字应该清楚的说明加载的情况 勾选载荷步包含的载荷(loadcols)及输出设置(outputlocks),点击update
OP=MOD,表示保留上一步设置 OP=NEW,表示不保留上一步设置 程序默认值是OP=MOD
8, 设置载荷步
D,第二个载荷步的设置
跟第一个载荷步的设置一样,唯一需要理解的是Load_OP 参数的选择
下面的例子是第二步卸载unloading 程序默认延续第一步的输出设置 、边界条件、加载条件。 所以如果输出没有改变,就不用在第二步设置输出,也不用重新设置约束 条件,只需要改变加载条件
E_3 检查接触单元的法向,接触单元法向默认跟网格的法向一致

(完整版)Abaqus最全、最经典中文培训教程

(完整版)Abaqus最全、最经典中文培训教程
特征修改、删除等,很少用到 线、面、体分割工具,辅助网格划分 基准点、线、面及坐标系等 小面修复等,辅助网格划分
备注:如果按钮右下方有小黑三角,左键按住 该按钮不放,可展开其他类似功能,向右移动 鼠标即可切换功能。 如:
创建新Part
➢Modeling Space
三维立体模型、二维平面模型、轴对称模型
Abaqus仿真分析培训
模型操作
Ctrl+Alt+鼠标左键 旋转模型
Ctrl+Alt+鼠标中键 平移模型
Ctrl+Alt+鼠标右键 缩放模型
单位一致性 CAE软件其实是数值计算软件,没有单位的概念。
Length Force Mass Time Stress Energy Density Ace
SI m N kg s Pa J Kg/m3 m/s2
➢Type
部件类型:可变形体、离散刚体、解析刚体 (为接触分析提供刚性表面)、欧拉体
➢Shape
部件形态:点线面体,随Modeling Space 和Type不同而不同
➢Type
建模方式:拉伸、旋转、扫略
➢截面的大致尺寸,便于建模
创建新Part之刚性地面1
➢Name
rigid-floor
➢Modeling Space
通过选定边界形成切割面 1、确定选择边还是顶点
2、选择边界
3、点击鼠标中键或点击
完成Partition。
Partition Cell
Sketch Planar Partition
对体的表面进行草绘切割
Virtual Topology
定义切割平面的方法: ➢一点一法线 ➢三点 ➢一点一边(点要在边上,该边垂直于定义的切割平面)

(整理)复合材料Abaqus仿真分析图文教程.

(整理)复合材料Abaqus仿真分析图文教程.

复合材料Abaqus仿真分析图文教程
本文以一个非常简单的复合材料层合板为例,应用Abaqus/CAE对其进行线性静态分析。

一块边长为254mm的方形两层层合板,两层厚度均为2.54mm,第一层铺层角45°,第二层铺层角-45°;板的四边完全固支,板的上表面受到689.4kpa的压强。

各单层的材料相同,材料属性如下:
E1=276GPa,E2=6.9GPa,E3=5.2GPa,γ12=0.25,G12=3.4GPa,G13=3.4GPa,G23=3.4G。

定义模型的几何形状
创建一个具有平面壳体单元基本特征的三维变形体,在草图环境绘制板的几何形状如下图:
定义材料属性和局部材料方向
定义局部坐标系,对于像本例这样的简单几何体,本可以不用另外建立局部坐标系,但笔者还是在本例中用了局部坐标系,主要是考虑到以后再复杂问题中会经常用到这一方法。

创建铺层
最后,指派材料方向到模型。

可以通过工具——查询来检查铺层
生成装配件、定义分析步和输出要求
定义分析步,保留各项默认值即可。

场输出要求和历史输出要求都按默认的输出方式。

规定边界条件和施加载荷
定义完边界条件和载荷后模型会有如下显示
划分网格和定义作业
定义单元类型S8R5
划分8X8结构性网格
定义作业并检查提交求解
在作业管理器中,当状态显示成功后点击“结果”可直接进入结果可视化模块。

后处理
查看各单层的Mises应力
整个层板的Mises应力图。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
