双臂电桥使用方法及接线图解
QJ44直流双臂电桥知识-使用方法演示幻灯片
值表。见下表一：
8
表一
量程
有效量程
等级指数
×100
1～11
0.2
×10
0.1～1.1
0.2
×1
0.01～0.11
0.2
×0.1 0.001～0.011
0.5
×0.01 0.0001～0.0011
1
基准值Ω 10 1 0.1 0.01
19
五：使用方法
8．被测量电阻按下式计算： 被测电阻值=倍率数（量程因素读数）×（步 进读数＋滑线读数）
10. 电桥使用完毕后，“B“与”G“按钮应该 松开。“K ”开关应该放在“断“位，避免浪 费管检流计放大器的工作电源。
20
六：存放
1．如果电桥长期不使用，应该将电池取出。 2．仪器长期搁置不用，在接触处可能产生氧
被测电阻电位10端
接线柱
9
量程因素读数开 关（也叫比例臂）
8
被测电阻电流端
接线柱
7
工作电源按钮开
关，“B”按钮
6 指零仪按钮开关，
“G” 按钮
外接工作电源接
1线柱
2
指零仪表灵敏度调 节旋钮
3 晶体管检流计工
作电源开关， “K1” 开关
4 滑线读数盘
5 步进读数盘
11
1.外接工作电源接线柱 2.指零仪表灵敏度调节旋钮 3.晶体管检流计工作电源开关，“K1”
0.001
9
4.电桥的工作电源为1.5V（内附电池1.5V一 号电池6节并联），晶体管指示放大仪器工 作电源为6F22、9V（3节并联）。
5.内附晶体管指零仪，灵敏度可调节。测量 电阻时间不易过长
36电桥
QJ36型电桥的双桥接法简要说明QJ36型电桥做为双臂电桥使用时，电路接法通常如(图一)所示，测量读数可以读到10-6Ω。
但是，当测量更小的电阻时，就显得不够用了。
例如某铜线长1m、截面240mm2，预期电阻为0.0000754Ω，在(图一)所示电路中只能读到0.00007Ω。
为此可以改用(图二)所示电路来测量,可读到10-8Ω,满足要求。
上述两种电路的区别主要有：① RS、RX换位：在(图一)中，标准电阻RS的电势端P1、P2接在QJ36的第1、2号接线柱上，被测电阻RX(也就是四端夹具)的电势端P1、P2接在QJ36的第3、4号接线柱上；在(图二)中，被测电阻RX(也就是四端夹具)的电势端P1、P2接在QJ36的第1、2号接线柱上，标准电阻RS的电势端P1、P2接在QJ36的第3、4号接线柱上。
②计算公式不同：在(图一)中，计算公式为RX ＝RS × RM / R2…………RM 是分子，R2是分母；在(图二)中，计算公式为RX ＝RS × R2 / RM…………R2是分子，RM是分母可以看出比较臂读数RM和比例臂读数R2在两个公式中的位置不同。
使用中的注意事项：接线：仔细照图接线，不要弄错接线柱序号。
(图二)中四端夹具RX的电流端C2到标准电阻RS的电端端C1之间的联线，要用本厂提供的柔性短路片；(图一)中RS的C2端到RX的C1端之间也是这样。
RS和RX的各条联线尽量短而粗，其中只有四端夹具的远端联线不得已要有1m多长，例如(图二)中四端夹具的C1、P1到QJ36的联线。
各条联线与接线柱要尽量压紧，四端夹具的4个夹头要与样品铜棒尽量夹紧。
选参数：在(图二)中，比例臂R1、R2都选100Ω；标准电阻RS选0.001Ω；测量电流选5A；比较臂读数RM约为1400.00Ω以上。
调节：使用前将QJ36的8个旋钮都来回旋几圈，可减小测量误差。
双臂电桥QJ44的使用方法和注意事项
双臂电桥QJ44的使用方法和注意事项1. 简介双臂电桥QJ44是一种用于测量电阻的仪器，具有精确度高、稳定性好的特点。
它广泛应用于实验室、工厂以及科研机构等领域。
本文将介绍双臂电桥QJ44的使用方法和注意事项，帮助用户正确操作并提高测量效果。
2. 使用方法2.1 连接操作1. 将电桥的电源插头插入电源插座，并确保电源接地可靠。
2. 将待测电阻的两个端子分别与电桥的两个输入端口相连接，如图所示。
![电桥连接示意图]()3. 调整电桥的刻度盘，使其指针归零。
2.2 测量操作1. 打开电源开关，使电桥接通电源。
2. 调节电桥的滑动电阻，使得电桥的平衡度达到最佳状态。
3. 记录电桥刻度盘上指针所指示的数值，并减去初始归零时的数值，即可得到待测电阻的值。
4. 如果需要多次测量同一电阻或者不同电阻，应先断开电源，等待电桥冷却后再进行下一次测量。
3. 注意事项3.1 安全使用1. 使用前应仔细阅读电桥的使用说明书，并按照要求操作。
2. 在操作过程中，应注意操作规范，避免操作失误引发意外事故。
3. 在连接电源时，应确保电源插头与插座配套，并插入良好接地的插座。
3.2 正确操作1. 测量前应检查电桥是否正常运行，如电源是否正常供电，指针是否灵敏等。
2. 在调节滑动电阻时，应小心调节，避免过度调节导致电桥失衡。
3. 测量结果应及时记录，并注意保留小数点位数，提高测量精度。
3.3 保养维护1. 使用完毕后，应断开电源，并将电桥器材清洁干净。
2. 定期检查电桥的连接线是否有损坏或老化，如有问题及时更换。
3. 如发现电桥出现故障或者异常情况，应及时联系售后服务人员进行维修或更换。
以上便是双臂电桥QJ44的使用方法和注意事项的详细介绍。
希望对用户能有所帮助，正确使用电桥并注意安全事项，以保障测量的精确性和安全性。
如有任何问题，请及时与相关专业人员联系。
《直流双臂电桥使用》PPT课件
13. 检流计指示表头；
精选课件ppt
8
三. QJ44双臂电桥的线路和结构
3. QJ44双臂电桥原理图
精选课件ppt
9
四. QJ44双臂电桥的使用方法
1.将电桥放置于平整位置，放入电池。
1） 在电池盒内，装入 4~6 节1.5V、1 号电池并 联使用和 3 节 6F22、9V 并联使用，此时电桥 就能正常工作。
2） 注意：如用外接直流电源 1.5~2V 时，电池 盒内的 1.5V 电池，应预先全部取出。
2.接通电桥电源开关“B1”，待放大器稳定
后检查检流计是否指零位，如不在零位，
调节调零旋钮，使检流计指针指示零位。
3.检查灵敏度旋钮，应放在最低位置。
精选课件ppt
10
四. QJ44双臂电桥的使用方法
4. 将被测电阻，按四端连接法，接在电桥
双臂电桥也称凯尔文电桥。
常用的双臂电桥有QJ28型， QJ44型和 QJ101型等。
精选课件ppt
2
一. 直流双臂电桥（QJ44）的用途
QJ44双臂电桥的用途 QJ44 型携带式直流双臂电桥，内附
晶体管检流计和能内附工作电源。适合于 工矿企业、实验室或车间现场，对直流低 值电阻作准确测量。如用来测量金属导体 的导电系数，接触电阻、电动机、变压器 绕组的电阻值，以及其它各类直流低值电 阻。
1. 电桥外接工作电源接线柱 ；
2. 检流计灵敏度调节旋钮；
3. 晶体管检流计工作电源开关 ； 4. 滑线读数盘；
5. 步进读数开关；
6. 检流计按钮开关；
7. 电桥工作电源按钮开关；
8. 被测电阻电流端接线柱；
9. 量程因素读数开关；
10. 被测电阻电位端接线柱；
双臂电桥的原理及使用方法课件
双臂电桥的工作原理
当双臂电桥平衡时，两个桥臂的阻抗 相等，即未知电阻等于已知标准电阻 。
通过测量未知电阻两端的电压和电流 ，可以计算出未知电阻的阻值。
双臂电桥的特点
01
02
03
04
高精度测量
双臂电桥采用可调电容器来平 衡桥臂阻抗，能够实现高精度
的电阻测量。
稳定性好
双臂电桥的平衡状态稳定，不 易受到外界干扰的影响。
关。
开关的种类包括机械开关和晶体 管开关，根据实际需求选择合适
的开关。
导线
导线用于连接电路元件，是双臂电桥中的重要组成部分。
导线的电阻和绝缘性能对电桥的性能有重要影响，因此应选择低电阻、绝缘性能好 的导线。
导线的种类包括铜线和绝缘导线等，根据实际需求选择合适的导线。
03
双臂电桥的使用方法
连接电源
操作简便
双臂电桥的调节过程简单，易 于操作。
适用范围广
双臂电桥可以用于测量各种不 同阻值的电阻，具有较广的应
用范围。
02
双臂电桥的电路组成
电源
电源是双臂电桥的重要组成部 分，为电桥提供所需电压和电 流。
电源的稳定性对电桥的测量精 度有重要影响，因此应选择性 能稳定的电源。
电源的种类包括干电池、直流 稳压电源和交流电源等，根据 实际需求选择合适的电源。
双臂电桥的原理 及使用方法课件
目录
• 双臂电桥的原理 • 双臂电桥的电路组成 • 双臂电桥的使用方法 • 双臂电桥的应用场景 • 双臂电桥的注意事项
01
双臂电桥的原理
双臂电桥的基本概念
01
双臂电桥是一种测量电阻的电路 ，由两个相邻的桥臂组成，每个 桥臂都包含一个电阻器和两个可 调电容器。

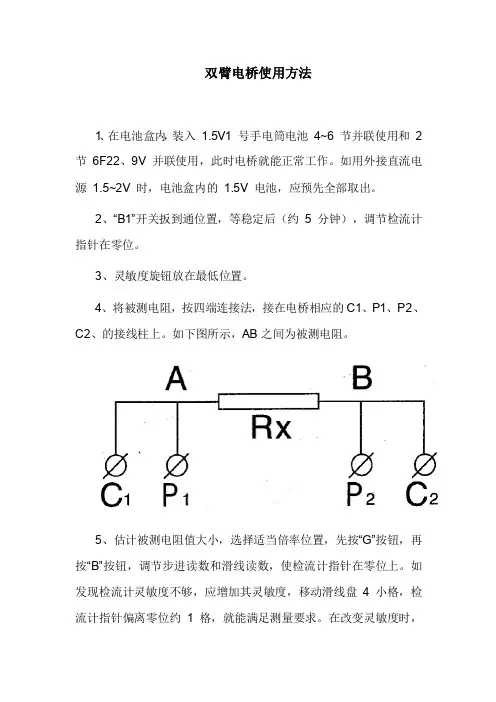

双臂电桥使用说明书
双臂电桥使用方法
1、在电池盒内，装入1.5V1 号手电筒电池4~6 节并联使用和2 节6F2
2、9V 并联使用，此时电桥就能正常工作。
如用外接直流电源1.5~2V 时，电池盒内的1.5V 电池，应预先全部取出。
2、“B1”开关扳到通位置，等稳定后（约5 分钟），调节检流计指针在零位。
3、灵敏度旋钮放在最低位置。
4、将被测电阻，按四端连接法，接在电桥相应的C1、P1、P2、C2、的接线柱上。
如下图所示，AB之间为被测电阻。
5、估计被测电阻值大小，选择适当倍率位置，先按“G”按钮，再按“B”按钮，调节步进读数和滑线读数，使检流计指针在零位上。
如发现检流计灵敏度不够，应增加其灵敏度，移动滑线盘4 小格，检流计指针偏离零位约1 格，就能满足测量要求。
在改变灵敏度时，
会引起检流计指针偏离零位，在测量之前，随时都可以调节检流计零位。
被测电阻按下式计算：
被测电阻值=倍率读数×（步进读数+滑线读数）
被测电阻范围与倍率位置选择按下表：
倍率被测电阻范围（Ω）
×100 1.1~11
×10 0.11~1.1
×1 0.011~0.11
×0.1 0.0011~0.011
×0.01 0.00001~0.0011。
直流双臂电桥的使用要注意几点
直流双臂电桥的使用要注意以下三点。
①被测电阻的电流端钮和电位端钮应和双臂电桥的对应端钮正确连接。
当被测电阻没有专门的电位端钮和电流端钮时，要设法引出四根线与双臂电桥连接，并用内侧的一对导线接到电桥的电位端钮上，如图所示。
连接导线应尽量短而粗，并且要连接牢靠。
②选用标准电阻时，应尽量使其与被测电阻在同一数量级。
直流双臂电桥测量导线电阻的实际接线图
③双臂电桥的工作电流较大，测量过程要迅速，以避免电池的无谓消耗。
双臂电桥面板介绍、使用方法.
双臂电桥面板介绍、使用方法
二、QJ44型直流双臂电桥的使用
2.注意事项 ①在测量电感电路的直流电阻时，应先按下“B”按钮， 再按“G”按钮。断开时，应先断开“G”按钮，且断 开“B”按钮。 ②测量0.1欧姆以下阻值时，“B”按钮应间歇使用。 ③在测量0.1欧姆以下阻值时，C1、P1、P2、C2接线柱 到被测电阻之间的连接导线电阻为0.005～0.01Ω ， 测量其它阻值时都连接导线电阻不大于0.05欧。 ④电桥使用完毕后，“B”与“G”按钮应松开。“B1” 开关应扳向“断”位置，避免浪费晶体管检流计放大 器工作电源。 ⑤如电桥长期搁置不用，应将电池取出。
城市轨道交通车辆技术专业教学资源库
双臂电桥面板介绍、使用方法 颗粒知识点
陈首原 XXX
双臂电桥面板介绍、使用方法
图1－4 QJ44型直流双臂电桥面板图
双臂电桥面板介绍、使用方法
一、QJ44型直流双臂电桥技术性能
测量范围：10-4～11Ω ，准确度等级：0.2级
双臂电桥面板介绍、使用方法二、QJ44型直流双臂电桥的使用
１.使用方法 ①在电池盒内装入1.5V1号电池4～6节并联，或 用2节6F2、9V并联使用。此时电桥就正常工作。 如用外接直流电源1.5V～2V时，盒内电池应先全 部取出。（本实训外接电源，但放大器电源采用 内部）。 ②“B1”开关扳到通位置，等稳定后(约５分 钟），调节检流计指针在零位。 ③灵敏度旋纽应放在最低位置。
双臂电桥面板介绍、使用方法
二、QJ44型直流双臂电桥的使用
１.使用方法 ④将被测电阻按四端联结法，接在电桥相应的 C1，P1，P2，C2的接线柱上，如下图所示，AB之 间为被测电阻。
双臂电桥面板介绍、使用方法
二、QJ44型直流双臂电桥的使用
QJ44双臂电桥的使用方法
QJ44双臂电桥的使用方法QJ44双臂电桥使用方法1.简介QJ44双臂电桥是一种用于测量电阻和电容的仪器。
它通过将待测电阻或电容接入电桥电路中，通过调节电桥的各个参数来使电桥平衡，从而测量出待测元件的数值。
本文将详细介绍QJ44双臂电桥的使用方法。
2.器材准备在开始使用QJ44双臂电桥之前，首先需要准备以下器材：________●QJ44双臂电桥主机●待测电阻或电容●直流电源●连接线●测量仪器（如万用表）3.连接电路将待测电阻或电容与QJ44双臂电桥主机连接。
连接方法如下：________●将待测电阻或电容的两个端口分别与两个臂K1和K2连接。
●将一个端口与电平P连接。
●将另一个端口与电平Q连接。
4.设置参数在连接电路之后，需要设置QJ44双臂电桥的参数以使电桥平衡。
按照以下步骤进行参数设置：________●将调节旋钮转至最小值。
●打开直流电源，并调节电源的输出电压，使其达到所需测量的范围。
●利用电桥主机上的调节旋钮，调节臂K1和K2上的电阻或电容值，使电桥尽可能平衡。
5.电桥平衡通过调节电桥的参数，使其平衡，即相等电压条件下，电桥电流为零。
具体步骤如下：________●逐步调节电桥主机上的调节旋钮，观察电桥的示数变化。
●当示数开始稳定并接近零时，即可认为电桥已经平衡。
6.测量结果电桥平衡后，通过示数可以得到待测电阻或电容的数值。
可使用连接的测量仪器（如万用表）进行测量，将仪器连接至电桥的输出端口。
7.结束使用在完成测量后，将直流电源断开，将待测电阻或电容与QJ44双臂电桥主机断开连接。
清理使用过程中的残留物，并将所有器材妥善存放。
附件：________本文档没有涉及附件。
法律名词及注释：________本文档没有涉及法律名词及注释。

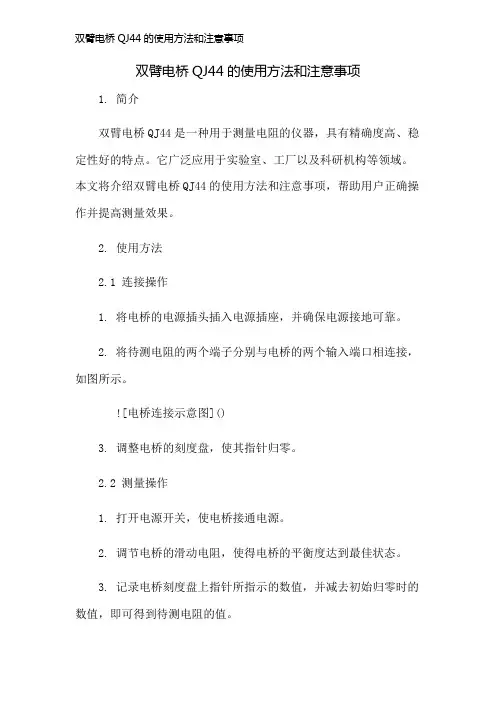

双臂电桥QJ44的使用方法和注意事项
双臂电桥QJ44的使用方法和注意事项一、使用方法1.连接电路：首先将被测物安装在沿一直线的两端，然后将电桥的两个输出端接在被测物的两端，接线方式要保持一致。
2.开启电源：将电桥从电源上取下，拧松调节旋钮，然后慢慢旋转电源开关，调整电源至110V左右。
3.校准电阻：在测量之前需要进行电桥的校准，方法是在被测电阻桥臂中加入一个已知的标准电阻，如果电桥显示平衡，则说明标准电阻与被测电阻一致。
校准时需要调节电桥上的标定旋钮，将电桥调至平衡位置。
4.测量电阻：通过调节调节旋钮，使电桥显示为零，这样就得到了被测电阻的准确电阻值。
5.再次校准：如果测量之后需要进行第二次的校准，可以重复上述步骤，确保测量的准确性。
二、注意事项1.清洁仪器：使用前和使用后应及时清洁仪器，以保持仪器的灵敏度和准确性。
2.避免干扰：尽量避免与其他电磁干扰源放置在一起。
在使用过程中，应注意避免频繁靠近强磁场或电磁辐射源。
3.小心操作：在使用时要小心操作，避免对电桥造成损坏或误操作。
切勿用力拧紧旋钮，以免损坏仪器。
4.防止过载：在连接电路时，应注意切勿过载，以免影响测量结果或对仪器造成损害。
5.注意安全：在使用电桥时应注意电压安全，不得随意接触高压电源和电路。
同时，应注意防止触电，以免造成意外事故。
6.将仪器放置在通风干燥的地方，避免潮湿和高温环境对仪器的影响。
7.定期维护：定期维护电桥，检查仪器是否正常工作，如有故障需要及时修理或更换配件。
总结：双臂电桥QJ44是一种常用的电阻测量仪器，使用时需要连接电路、校准电阻、测量电阻等步骤。
使用时需要注意仪器的清洁、避免干扰、小心操作、防止过载、注意安全等方面的注意事项，以确保仪器的正确使用和安全。
同时，定期维护和检查仪器也是保证仪器工作正常的重要步骤。
直流双臂电桥使用方法
直流双臂电桥使用方法
步骤一：连接电桥电路
1.将待测电阻、电容或电感分别连接到电桥的不同臂。
2.将电源线连接到电桥的电源端口，并接通电源。
步骤二：调零操作
1.将电桥调节装置设置为零位，即调零状态。
2.如果电桥上有调节电位器，需要把它调至中间位置。
3.调整电桥上的调节电位器，使电桥测量平衡，即悬挂的指针保持在刻度盘的中央位置。
步骤三：测量测试元件的阻值、容值或感值
1.调节电桥调节装置，使悬挂指针指向刻度盘上的0刻度，电桥达到平衡状态。
2.记录电桥平衡时刻度盘上标示的数值。
3.将测试元件更换为待测元件，调整电桥上的调节电位器，使电桥再次平衡。
4.记录电桥再次平衡时刻度盘上的数值。
5.根据平衡前后的刻度盘数值差别，可以计算出待测元件的阻值、容值或感值。
步骤四：测量精度控制
1.每次测量完毕后，应将电桥调节装置恢复到零位，以保证下次测量
的准确性。
2.如果电桥上有精度调节装置，需要定期进行校准，以提高测量精度。
步骤五：注意事项
1.在连接电桥电路时，应确保电路连接正确、稳定。
2.测量时要注意避免外界干扰，如电磁场等。
3.测量稳定时要小心操作，避免触碰电桥电路，以免影响测量结果。
直流双臂电桥是一种非常实用的测试仪器，它能够精确测量电路元件
的参数，可以应用于电子、电气、通信、仪器仪表等领域。
在使用直流双
臂电桥时，需要按照上述操作步骤进行操作，并注意相关的注意事项，以
提高测量的准确性。
《直流双臂电桥使用》课件
与其他测量仪器流双臂电桥操作简单，易于使用 。
适用性
由于其结构特点，直流双臂电桥适用于实验室和现场各种不同电阻 值的导体测量。
性价比
与其他高精度的测量仪器相比，直流双臂电桥具有较高的性价比， 适合大多数常规电阻测量需求。
06
直流双臂电桥使用案例分析
特点
采用四端测量法，可以有效消除导线 电阻和接触电阻的影响，提高测量精 度；具有稳定性和可靠性高的优点， 适用于各种环境和条件下使用。
工作原理
原理
直流双臂电桥通过比较两个电阻的电压降来测量电阻值，采用恒流源供电，通 过调整可变电阻使得两个电压降相等，从而得到被测电阻的数值。
电路
直流双臂电桥由电源、可变电阻、标准电阻、恒流源和测量表头等部分组成。
将电源线连接到电桥的电 源接口。
在开始测量前，应让电桥 预热一段时间，以保证测 量结果的准确性。
根据被测电阻的阻值范围 ，调整测量臂和比较臂的 可调电阻。
将待测电阻接入电桥的测 量臂，观察显示器上的读 数，记录测量结果。
定期进行校准，以确保测 量结果的准确性。
注意事项
01
避免在潮湿、高温、高 磁场等环境下使用电桥 。
由可调电阻和精密电阻组成， 用于测量电阻值。
调节器
用于调节测量臂和比较臂的可 调电阻，以实现准确测量。
电源
提供测量所需的直流电源。
比较臂
由固定电阻和可调电阻组成， 用于比较被测电阻与标准电阻 的差异。
显示器
用于显示测量结果。
操作步骤
01
02
03
04
05
连接电源
预热
调整测量臂和比 较臂的可…
测量
校准
与变压器比较法比较
双臂电桥使用方法及接线图解
双臂电桥使用方法及接线图解
双臂电桥使用方法及接线图解
双臂电桥的原理其接线原理如图所示，图中Rx是被测电阻，Rn 是比较用的可调电阻。
R1R1‘、R2和R2”是桥臂电阻。
根据电工学原理得出以下公式
即：
被测电阻值=倍率读数×比较用可调电阻读数
（其中：比值R2/R⊥称为直流双臂电桥的倍率，Rn为可调电阻）双臂电桥使用方法（一）准备措施
1、做好被测设备的安全措施
2、装好电桥的电池或接通电源;
3、电桥调零。
打开检流计开关，调节检流计调零开关，使指针指向零位。
（二）测量
1、粗测阻值
2、选择量程
3、检流记计调零
按下电源开关B，点动G调节倍率和读数盘旋钮，使检流计指针指向0。
增大灵敏度同时调节电桥使指针指向0位。
在灵敏度最大时，调节微调旋钮使电桥平衡。
4、读数。
（三）注意事项
1、将电桥与被测电阻正确连接（C1、C2（电流端子）接外侧，P1、P2（电压端子）接内侧）
2、在测量带电感分量的直流电阻时，为防止反电势损坏电桥，测量时应先按“B”、后按。
双臂电桥使用方法-11页文档资料
实验原理
1.消除接线电阻和接触电阻流程图
＋－ mV
＋－
mV
I2
I
R
I1
r3 r1
r4
R
r2
－ A
＋
K
E
R0
－A ＋ K
E
R0
(a)
(b)
图一
实验原理
＋－
mV
R
ab
cd
＋－
mV
r3
r4
r1
R
r2
－A ＋ K
E
R0
－A ＋ K
E
R0
(a)
(b)
图二
实验原理
2.双臂电桥原理图及公式推导
A1
RX B
A
如 R1 R3
R2 R4
则使 或R3 Rb R2 R4
实验内容
1．将铜棒安装在测试架上，按实验电路图接线。通过 粗略测试选择适当的倍率，调节电桥平衡。
2．将分流器旋钮旋到“直接”档上，调节调零旋钮， 使光标与刻度盘零线重合。然后将分流器依次旋到 “×0.01”档、 “×0.1”档、 “×”档上、并分别调节Rb 使检流计指示零，记下这时的倍率。然后计算出RX。连续 测五次。
3．在5个不同的位置测量铜棒直径并求D的平均值。
4．用式 D2Rx 计算其电阻率。 4l
注意事项
1.电流接头和电压接头应分开 连接。
2.测直径时应小心，不要碰弯 金属电阻丝。
思考题
1、实验时哪部分用较粗而短的导线为易，而 哪些部分可不作要求？ 2、如果发现电桥灵敏度不足，原则上可采取 哪些措施？ 3、为了获得良好的测量结果，在操作上应注 意什么？
谢谢！
双臂电桥 测低值电阻
