项目10综合布线系统工程的测试与验收
综合布线系统施工方案 含测试 检测及验收全套
综合布线系统施工方案含测试检测及验收综合布线系统施工方案及工艺1、安装的基础安装环境已就绪，包括：机房装修、机房供电、机房空调、接地；1)电源：机房电源应满足:Ael98~242V(220V±10%)z50Hz(±2Hz);机房采用TN-S方式供电;应尽可能设UPS供电。
2)环境要求温度满足:10~30°C相对湿度满足：20-80%4)网络规划已经建设单位批准。
包括：网络拓扑结构；设备安装位置已确定；综合布线系统的点表及设备等均已确定；1)施工流程2)主要施工方法Q)针对本次综合布线系统工程主要包括如下施工方法：(2)在综合布线系统施工前的准备工作，从用户的调研需求及优化、深化设计后，到确定最后的整体施工内容。
(3)系统的设备与材料的供应及运输、包装、仓储等准备工作，跟随深化设计的完善后，依各系统施工进度表次展开工作，保障施工的正常有序的进行。
(4)系统的线管敷设时应平直，不能产生扭曲和打圈现象，不得受到外力的损伤，线缆敷设的弯曲半径不小于此线缆直径的10倍。
当光缆和双绞线敷设在同一线槽地，光缆应放在最下面。
在垂直线槽中敷设时，每隔60cm应绑扎一下。
(5)系统线缆的两端应有统一的端子打印号码，字迹清楚、牢固。
(6)线缆在终端口要留有足够的接线余量(通常不小于50cm),盘好放在预埋盒内，以防损坏。
在配线柜处的接线余量应按供应商的意见留足(一般留5cm)o(7)线缆敷设时从配线架至终端出口，线缆中间不得剪断和接续。
当供应商确认需接续时应有专门的技术措施给予保证，光缆接续时应采用光协率计或其他仪器监视，使接续损耗达到最小，接续后应装入光缆接头护套或接头匣内。
(8)光缆敷设前应使用光时域反射针和光缆衰耗测试仪检查光纤是否有折的点，衰耗值是否符合设计要求。
(9)线缆敷设时牵引力应适当，以防拉断线缆，当遇到较大阻力时应先查清原因，消除故障后再敷设。
尤其是光缆敷设时，光纤的牵引端应做好技术处理，牵引力应施加在强芯上，最大牵引力、牵引速度以及一次牵引的直线长度等技术措施必须符合制造厂规定。
综合布线施工和验收标准
施工阶段
质量控制点
质量控制标准
线缆布放
布放位置、路由、弯曲半径
布放位置正确，路由合理，弯曲半径符合设计要求
线缆终接
接线端子、跳线连接
接线端子连接牢固，跳线连接正确，无松动
配线设备安装
设备型号、规格、安装位置
设备型号规格符合设计要求，安装位置准确，固定牢固
三、竣工验收标准
验收项目
验测试结果
各项指标测试结果符合设计要求，合格率为100%
系统性能测试
传输速率、误码率、连接器插入损耗等
传输速率、误码率等性能指标符合设计要求，连接器插入损耗、回波损耗等连接性能指标达标
安全性测试
抗电磁干扰能力、过载保护能力等
安全性指标符合设计要求，无安全隐患
标识与文档
标签、标识、竣工图纸、验收报告等

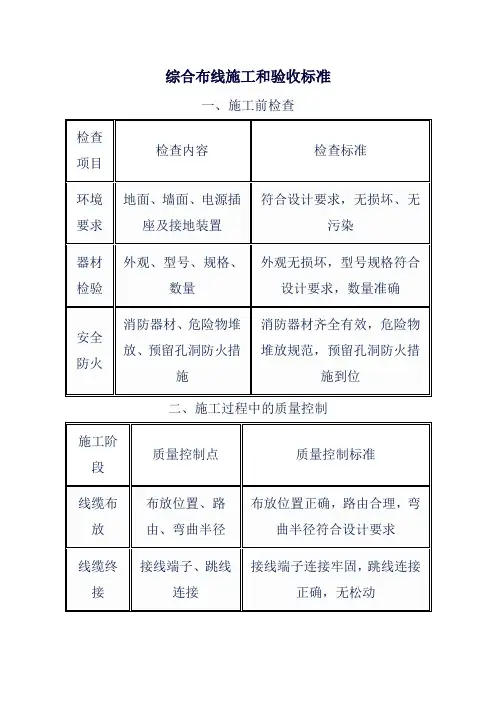

综合布线施工和验收标准
一、施工前检查
检查项目
检查内容
检查标准
环境要求
地面、墙面、电源插座及接地装置
符合设计要求，无损坏、无污染
器材检验
外观、型号、规格、数量
外观无损坏，型号规格符合设计要求，数量准确
安全防火
消防器材、危险物堆放、预留孔洞防火措施
消防器材齐全有效，危险物堆放规范，预留孔洞防火措施到位
二、施工过程中的质量控制
综合布线系统工程验收程序
综合布线系统工程验收程序一、引言本文档旨在规定综合布线系统工程验收的程序和要求，以确保工程质量和使用效果符合预期。
验收过程应按照合同约定和相关标准进行。
二、验收准备1. 验收人员组成验收小组由建设单位、设计单位、施工单位和监理单位的代表组成，人员应具备相关专业知识和经验。
2. 验收文件准备建设单位应提供以下文件：- 工程设计文件- 工程施工合同及补充协议- 相关标准和规范- 施工记录和报告三、验收内容和程序1. 验收内容综合布线系统工程验收应包括以下内容的检查和确认：- 布线系统的结构、布局和设计是否符合设备要求和安全规范；- 布线系统的材料和设备是否符合合同约定和相关标准；- 布线系统的安装和连接是否符合设计要求和施工规范；- 布线系统的操作和使用是否符合预期效果。
2. 验收程序按照以下步骤进行综合布线系统工程验收：1. 召开验收会议，明确验收目标和程序。
2. 检查施工记录和报告，了解工程实施过程和存在的问题。
3. 对布线系统进行实地检查，包括设备、材料、安装质量等。
4. 进行系统功能测试，验证系统的安全性、稳定性和可靠性。
5. 进行操作和使用测试，评估系统是否满足预期效果。
6. 完成验收报告，记录验收结果和存在的问题。
7. 对存在的问题提出整改要求，并进行跟踪和确认。
四、验收结果和后续处理1. 验收结果验收结果应根据实际情况作出判断：- 若综合布线系统工程符合验收要求，则认定为合格。
- 若综合布线系统工程存在不符合验收要求的问题，则认定为不合格。
2. 后续处理对于合格的综合布线系统工程，建设单位应及时支付工程款项，施工单位完成工程交付手续。
对于不合格的综合布线系统工程，建设单位应要求施工单位进行整改，并重新进行验收。
五、附则本文档所述内容仅为一般性建议，具体验收程序和要求可根据实际情况进行调整和细化，并遵守相关法律法规和标准要求。
六、参考文献- 相关标准和规范- 工程设计文件- 工程施工合同及补充协议。
综合布线系统验收方案
综合布线系统验收方案一、项目背景和目标综合布线系统是一种将企业内不同数据设备、系统和服务通过统一的线缆和接口进行互联和通信的解决方案。
该系统可以提供高效可靠的数据传输和电力供应，支持企业内各种设备之间的互操作，提高企业的工作效率和信息交流效果。
验收综合布线系统的主要目标是确保系统的可靠性、稳定性和安全性，满足企业的运营需求。
二、验收范围和内容1.设备验收：检查和测试综合布线系统中的各种设备的型号、规格是否与合同要求一致，设备的外观是否完好无损，检查设备的标识、防护功能和安全性能。
同时进行设备的功能测试和性能测试，确保设备的运行质量和稳定性。
2.线缆验收：检查和测试综合布线系统中的各种线缆的规格、材质是否与合同要求一致，线缆的长度、接口、标识等是否符合设计要求。
进行线缆的连通性测试和信号传输测试，确保线缆接口的质量和信号的传输质量。
3.接口验收：检查和测试综合布线系统中的各种接口的类型、标准是否符合设计要求，接口的连通性和稳定性。
通过接口的连通测试和信号传输测试，确保接口的质量和数据的传输质量。
4.系统验收：对综合布线系统进行整体的功能测试和性能测试，包括数据传输速度、电力供应稳定性、故障切换能力等方面。
测试系统在正常工作状态和异常工作状态下的表现和响应能力，确保系统能够满足企业的运营需求。
三、验收方案和方法1.选派验收团队：组建专门的验收团队，由技术工程师、项目经理和用户代表等组成。
验收团队具备相关的技术和经验，能够全面负责系统的验收工作。
2.制定验收计划：根据项目的进度和时间要求，制定详细的验收计划，包括验收时间、地点、人员和内容安排等。
同时与供应商和用户进行沟通，确保各方的配合和支持。
3.检查和测试设备和线缆：对综合布线系统中的设备和线缆进行检查和测试。
比对型号和规格，检查外观和标识是否符合要求。
进行设备的功能测试和性能测试，测试线缆的连通性和信号传输质量。
4.测试接口和系统：对综合布线系统中的接口进行测试，包括接口的连通性和稳定性测试。
综合布线的验收流程

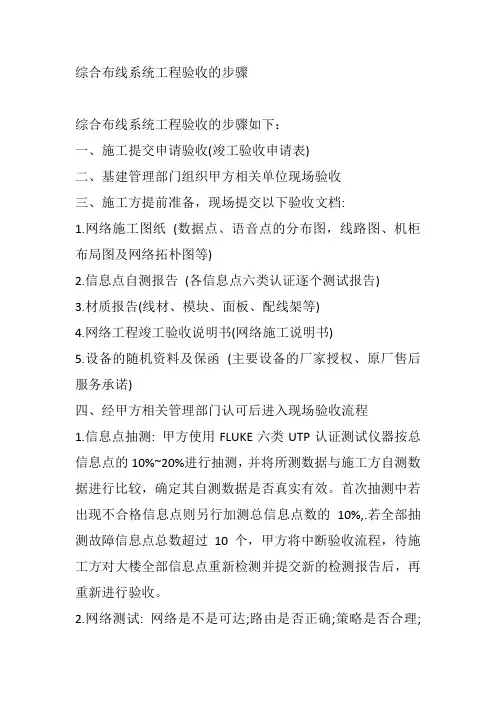

综合布线系统工程验收的步骤
综合布线系统工程验收的步骤如下：
一、施工提交申请验收(竣工验收申请表)
二、基建管理部门组织甲方相关单位现场验收
三、施工方提前准备，现场提交以下验收文档:
1.网络施工图纸(数据点、语音点的分布图，线路图、机柜布局图及网络拓朴图等)
2.信息点自测报告(各信息点六类认证逐个测试报告)
3.材质报告(线材、模块、面板、配线架等)
4.网络工程竣工验收说明书(网络施工说明书)
5.设备的随机资料及保函(主要设备的厂家授权、原厂售后服务承诺)
四、经甲方相关管理部门认可后进入现场验收流程
1.信息点抽测: 甲方使用FLUKE六类UTP认证测试仪器按总信息点的10%~20%进行抽测，并将所测数据与施工方自测数据进行比较，确定其自测数据是否真实有效。
首次抽测中若出现不合格信息点则另行加测总信息点数的10%,.若全部抽测故障信息点总数超过10个，甲方将中断验收流程，待施工方对大楼全部信息点重新检测并提交新的检测报告后，再重新进行验收。
2.网络测试: 网络是不是可达;路由是否正确;策略是否合理;
网络的延迟是否在正常范围以内等。
3.验证网络架构是否与施工方所提交的网络拓扑图、综合布线逻辑图、信息点分布图、机柜布局图、配线架上信息点分布图等相符。
4.工作区子系统验收(1)线槽走向、布线是否美观大方，符合规范。
(2)信息座是否按规范进行安装。
(3)信息座安装是否做到一样高、平、牢固。
(4)信息面板是否都固定牢靠。
(5)接地是否正确。
模块10综合布线系统工程的测试与验收
知识准备
高级一些的同轴电缆测试仪不仅可以显示电缆的通断，还可 以显示电缆的长度，并对断线点进行准确的定位。一般配有液晶 显示屏。如图10-2-4所示为SML-8868型测线器。
知识准备
4、光纤测试仪 光纤光缆测试是光缆施工、维护、抢修重要技术手段，采用 OTDR(光时域反射仪）进行光纤连接的现场监视和连接损耗测量评价， 是目前最有效的方式。这种方法直观、可信并能打印出光纤后向散射信 号曲线。另外，在监测的同时可以比较精确地测出由局内至各接头点的 实际传输距离，对维护中，精确查找故障、有效处理故障是十分必要的。 同时要求维护人员掌握仪表性能，操作技能熟练，精确判断信号曲线特 征。
12）、TDR(Time Domain Reflection)时域反射 测试仪从电缆一端发出一个电脉冲，在脉冲行进时，如果碰到阻抗 的变化点，如接头、开路、短路或不正常接线时，就会将部分或全部的 脉冲能量反射回测试仪。
知识准备
10.2 认识测试仪器
综合布线的测试工具主要包含铜缆测试工具和光纤测试工具， 但目前有些测试工具会同时具有两种介质的测试功能。
衰减未通过：长度超长；周围温度过高；不恰当的端接；链路线缆 和接插件的质量、电气性能有问题或不是同一类产品；器件施工工艺 水平有问题、打线不规范；阻抗不匹配。
知识准备
6、综合布线测试验收的标准
从国家标准来看，国标中对布线工程的检测工作是十分重视 的，在GB 50312中提出检测及测试记录文档是工程竣工文档资料 的重要组成部分，而且是工程验收能否通过的一个重要依据。
6）、Return Loss(RL) 回波损耗：是由于阻抗不匹配而使部分传输信号的能量被反射回 去，返回损耗对于使用全双工方式传输的应用非常重要。
7）、传播时延（DELAY SKEW） 表示一根电缆上最快线对与最慢线对间传播延迟的差异。
《综合布线系统》质量验收标准
综合布线系统1 一般规定1.1 本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。
1.2 综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测，评定系统的信号传输技术指标及工程质量。
1.3 综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312中的有关规定。
1.4 采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收。
1.5 建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311中第3.0.5条所规定的传输距离时，应按光纤传输系统的要求进行检测和验收。
1.6设备材料的进场检测验收执行GB/T50312中的规定。
2 缆线敷设和终接的检测Ⅰ主控项目2.1 缆线的弯曲半径应符合下列规定：1. 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；2. 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍；3. 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4. 光缆的弯曲半径应至少为光缆外径的15倍。
2.2 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按GB/T50312中的规定检测。
2.3 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB/T50312中的规定。
2.4 对绞电缆芯线终接应符合下列要求：1. 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于5类线不应大于13mm；2. 对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；3. 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；4. 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线序排列使用同一种标准；3.屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触，接触长度不宜小于10mm。
综合布线系统工程的测试及验收
综合布线系统工程的测试及验收综合布线系统工程施工的质量及相关连接硬件安装的质量，对今后的网络安全运行起着决定性的作用，对综合布线的性能测试是非常重要的。
线缆测试设备对于综合布线施工人员来说是必不可少的工具，进行线缆测试也是检查施工效果的重要技术手段。
5.1 综合布线系统工程测试的必要性综合布线系统工程质量的好坏直接影响到信息通信网络的正常运行。
为了保证综合布线工程的质量，防止投入使用后出现网络故障，有必要对其进行严格的工程测试。
对于布线工程的施工方来说，测试的目的有两个：一个是提高施工的速度；另一个是向投资方证明工程的质量可靠。
布线系统工程的测试分为电缆传输通道测试和光缆传输通道测试。
如果对布线系统不做测试，不进行合格性验收，工程是不能移交给用户使用的。
布线系统工程的测试向用户提供质量保证，为工程的顺利验收做好准备。
5.2 测试标准与测试模型5.2.1 测试类型综合布线的测试，从工程的角度来说可将其分为两类：验证测试和认证测试。
验证测试是在施工的过程中由施工人员边施工边测试，以保证每个连接的正确性，所以验证测试又叫随工测试，主要检测线缆的质量和安装工艺，及时发现并纠正问题，避免返工。
验证测试不需要使用复杂的测试仪，只需要使用能测试接线通、断和线缆长度的测试仪。
认证测试是指对布线系统依照标准例行逐项检测，以确定布线是否能达到设计要求，包括连接性能测试和电气性能测试。
认证测试又叫验收测试，是所有测试工作中最重要的环节，是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检验。
认证测试通常分为自我认证测试和第三方认证测试。
5.2.2 测试标准测试标准的两大组织是TIA/EIA和ISO/IEC。
主要可供参考的国际测试标准为EIA/TIA制定的TSB-67《现场测试非屏蔽双绞线电缆布线系统传输性能技术规范》、EIA/TIA-568A《商用建筑电信布线标准》和ISO/IEC颁布的ISO/IEC 11801《信息技术-用户房屋综合布线》。
综合布线系统工程验收规范
综合布线系统工程验收规范综合布线工程通常又称为网络工程，从工程实施角度，可划分为网络布线工程、集团电话工程、光缆施工、有线电视施工。
综合布线系统是计算机技术和通信技术发展的重要体现，是当代建筑技术与信息技术相结合的产物。
在信息化时代，一座现代化的大楼内，除了具备电话、传真、空调、消防、动力电线、照明电线外，还少不了计算机网络线路，而综合布线系统是计算机网络工程的基础，其重要性可想而知。
因此，综合布线系统工程的竣工验收工作对现代建筑来说相当重要，必须依照国家规定的工程建设项目竣工验收办法和工作要求实施，切不可有丝毫的草率和形式主义。
一、综合布线工程验收依据的原则综合布线系统工程的验收规范已经颁布，验收依据主要参照中华人民共和国国家标准GB/T50312—2000《建筑与建筑群综合布线系统工程施工及验收规范》中描述的项目和测试过程进行，但具体综合布线系统工程的验收还应严格按下列原则和验收项目内容办理：(1)综合布线系统工程应按照《大楼通信综合布线系统第一部分：总规范》(YD/T926.1—1997)中规定的链路性能要求进行验收。
(2)工程竣工验收项目的内容和方法，应按照《建筑和建筑群综合布线系统工程验收规范》(GB/T50312—2000)的规定执行。
(3)综合布线系统线缆链路的电气性能验收测试，应按照《综合布线系统电气特性通用测试方法》(YD/T1013—1999)中的规定办理。
(4)综合布线系统工程的验收除了应该符合上述规范外，还应该符合我国现行的《本地网通信线路工程验收规范》(YD5051—1997)和《通信管道工程施工及验收技术规范》(YDJ39—1997)中相关的规定。
(5)在综合布线系统的施工和验收中，如果遇到上述各种规范未包括的技术指标和技术要求，为了保证验收，可以按照有关设计规范和设计文件的要求办理。
(6)由于综合布线系统工程中还有很多技术问题需要进一步研究，有些标准内容尚未完善，随着综合布线系统技术的发展将会进一步被修订或补充。
综合布线工程施工验收
综合布线工程施工验收一、综合布线工程施工验收的意义综合布线工程施工验收是提高工程质量、保障工程质量的重要环节。
通过施工验收可以进一步确认工程施工的合规性和合法性，同时也可以发现工程中存在的问题、隐患及存在的质量问题，及时加以整改和解决。
通过施工验收可以有效保证工程的质量和安全，确保工程长久的稳定运行。
二、综合布线工程施工验收内容1、设计方案审查：对工程设计方案进行审查，核对设计是否符合相关标准和规范要求，是否满足使用要求，对设计中可能存在的问题及风险进行评估和调整。
2、施工材料验收：对施工所使用的材料进行检查，保证材料的质量符合标准和要求，是否有产品合格证明，材料配送对应，并进行相应的验收记录。
3、施工质量验收：对施工方在工程施工过程中的操作和施工质量进行验收，检查是否符合相关标准和要求，是否按照设计方案进行施工，是否存在差错及问题。
4、安装标准验收：检查设备安装是否符合相应的安装标准和要求，是否合理配置、连接和固定，是否符合相关规范要求，对设备安装进行检测和调试。
5、验收文件备案：进行综合布线工程的验收记录，记录验收过程中的各个环节和细节，对存在的问题、不合格、隐患等进行整改和解决，形成验收报告并进行备案。
三、综合布线工程施工验收的要求1、严格按照设计要求进行验收：确保工程施工符合设计要求，实现设计效果预期，对存在问题及差错进行纠正和整改。
2、质量检测合格：对施工质量进行严格把控和检测，确保施工质量符合要求，避免因施工差错导致工程质量问题。
3、安全施工验收：对施工过程中涉及到的安全事宜进行检查和验收，确保施工过程中不存在安全隐患，保障工程施工安全。
4、验收文件齐全：对验收过程进行全面记录，形成验收报告和相关文件，确保验收过程和结果能够被及时、全面的记录和备份。
四、综合布线工程施工验收的实施流程1、确定验收时间和人员：在工程施工完成后，由相关部门确定验收时间和参与验收的人员，确保验收工作能够按时进行。
综合布线工程验收标准
综合布线工程验收标准综合布线工程验收标准是指在进行综合布线工程验收时需要符合的一系列标准和要求，其目的是为了保证综合布线工程的质量和可靠性。
综合布线工程验收标准通常包括工程设计、材料选用、施工质量、验收测试等方面的要求。
下面将从这几个方面对综合布线工程验收标准进行详细介绍。
首先，在进行综合布线工程验收时，需要对工程设计进行全面的审查。
工程设计应符合国家相关标准和规范，设计方案应合理、科学，满足用户的实际需求。
同时，设计图纸应清晰、完整，标注准确。
设计文件应包括综合布线系统的拓扑结构、布线走向、接地方案、设备安装位置等内容，以便后续的施工和验收。
其次，材料选用是综合布线工程验收的重要内容之一。
在验收过程中，需要对所使用的线缆、连接器、配线架、标签等材料进行检查。
这些材料应符合国家标准和行业标准，质量可靠，性能稳定，能够满足综合布线系统的要求。
此外，材料的存放和保管也需要符合相关规定，以保证材料在使用时不受损坏。
另外，施工质量是综合布线工程验收的关键环节。
在验收时，需要对布线施工过程进行全面检查，包括线缆的敷设、连接器的安装、配线架的安装等。
施工应符合设计要求，工艺要求，施工过程应符合相关安全规范，施工人员应持证上岗，施工现场应保持整洁、安全。
同时，还需要对施工过程中的材料损耗、施工记录、施工图纸变更等进行审查。
最后，验收测试是综合布线工程验收的最后一步。
验收测试应包括对布线系统的连通性测试、传输性能测试、安全性能测试等内容。
测试结果应符合国家相关标准和行业标准，系统应能够稳定、可靠地运行。
同时，还需要对验收测试过程中的测试设备、测试方法、测试记录等进行审查。
总之，综合布线工程验收标准是保证综合布线工程质量的重要手段，只有严格按照相关标准和要求进行验收，才能够保证综合布线系统的正常运行和稳定性能。
希望各相关单位在进行综合布线工程验收时能够严格按照标准要求进行，确保综合布线工程的质量和可靠性。
第章综合布线系统工程测试与验收
第章综合布线系统工程测试与验收一、工程测试综合布线系统工程测试是指系统在完工前，对已经安装、接线完成的综合布线系统设备进行全面、科学的测试，以检查综合布线系统的正确性、完整性、硬件、软件和外部设备的相互配合性等性能指标是否合格，并对发现的问题进行处理和修改的过程。
1.1 前置测试前置测试是指在综合布线系统主体工程竣工前对涉及综合布线系统的前置系统、前置终端设备和建筑设备进行测试。
1.1.1 前置系统测试前置系统测试应包括对射频模拟、射频数字、数字电视、防盗报警系统、视频监控系统等系统的测试工作。
具体内容包括：•测试前置系统设备的硬件配置、安装地点以及设备之间的安装位置；•测试前置系统设备在测试环境中的工作状况，确定前置系统所能发出的信号范围、电压参数、频率范围以及是否干扰其他系统工作；•测试前置系统设备的软件运行正常，如确认防盗报警系统的回传设备是否正常、数字电视信号是否清晰流畅等。
1.1.2 前置终端设备测试前置终端设备测试主要针对前置系统连接的综合布线系统的整理框、模块、线缆的接线情况进行测试。
具体内容包括：•检查前置终端设备的硬件配置与安装是否合规；•测试综合布线系统所接入的各种协议终端设备之间的连通情况，如交换机、路由器、电话交换机等；•测试连接各终端设备之间的信号传输质量，如视频传输、音频传输、数据传输等。
1.2 综合布线系统测试综合布线系统测试是指对已经完成的综合布线系统进行全面的测试工作，检验综合布线系统的性能是否达到设计要求，具体内容包括：1.2.1 硬件测试硬件测试是指对综合布线系统硬件配置、传输性能、接线是否规范等方面进行测试。
具体内容包括：•检查各类设备的连接线是否插好，各个设备之间的信号通道是否正常；•测试综合布线系统的传输性能，包括各类协议的传输速率、带宽利用率、传输距离、信号稳定性等指标；•检查综合布线系统的拓扑结构是否正确，例如存在环路、单点故障等。
1.2.2 软件测试软件测试是指对综合布线系统所应用的各种软件系统进行测试工作，检验各类软件系统的性能是否符合设计要求。
综合布线系统工程测试和验收
接线图、 长度、 衰减 近端串扰
回波损耗、 衰减串扰比、 综合近端串扰、 等效远端串扰、 综合远端串扰、 传播延迟 直流环路电阻
8.1 综合布线系统测试原则
8.1.2 综合布线系统测试原则 2. 测试内容
5e类电缆系 统测试内容
6类电缆系 统测试内容
光缆系统测 试内容
EIA/TIA 568A-5-2023 ISO/IEC 11801-2023
② EIA/TIA 568A TSB-95
北美原则 ③ EIA/TIA 568A-5-2023
测试原则
④ EIA/TIA 568B ⑤ EIA/TIA 568B.2-1-2023
国家原则
《综合布线系统工程验收规范》 （GB50312-2023）
8.1 综合布线系统测试原则
8.1.2 综合布线系统测试原则
8.2 电缆传播通道认证测试
8.2.1 电缆旳认证测试模型
1. 基本链路模型
图8.1 基本链路模型
8.2 电缆传播通道认证测试
8.2.1 电缆旳认证测试模型
2. 永久链路模型
永久链路又称固定链路，在国际原则化组织ISO/IEC所制 定旳5e类、6类原则草案及TIA/EIA568B新旳测试定义中，定 义了永久链路模型，它将替代基本链路模型。永久链路方式供 工程安装人员和顾客用以测量安装旳固定链路性能。
5类电缆系 统测试内容
2. 测试内容
EIA/TIA 568A和TSB-67 ISO/IEC 11801 国标GB50312-2023
测试原则
5e类电缆系 统测试内容
6类电缆系 统测试内容
光缆系统测 试内容
EIA/TIA 568A-5-2023 ISO/IEC 11801-2023
综合布线系统工程电气测试检验项目及内容
阶段
验收项目
验收内容
验收方式
一、施工前跑
1、环境要求
土建施工情况，地面、墙面、门、电源插座及接地装置。土建工艺；机房面积、预留孔洞。
施工电源；
抗静电地板。
施工前检查
2、器材检验
夕卜观检查；
型号、规格、数量；领电气性能测试
光纤f摊测试
施工前检查
3、安全防火要求
五、缆线终接
1、8位模块式通用插座
符合工艺要求
随工检查
2、配线部件
符合工艺要求
3、光纤插座
符合工艺要求
4、各类助娥
符合工艺要求
六、系统测试
1、工程电气性能测试
连接图触衰减近端串音俩端都应测试）设计中特殊规定的测试总验收
1、竣工技术文件
清单、交接技术文件
竣工检验
预留孔洞防火措施
随工检验
三、电、光缆布放
（楼内）
1、电缆桥架及线槽布放
安装位置正确安装符合工艺要求符合布放缆线工艺要求接地
随工检验
2、缆线暗敷（包括暗管、线槽、地板等方式）
缆线规格、路由、位置；
符合布放缆线工艺要求接地
隐蔽工程检查
四、电、光缆布放
1、架空缆线
吊线规格、架设位置、装置规格吊线垂度缆线规格卡、挂间隔缆线的引入符合工艺要求
随工检验
2、管道缆线
使用管孔孔位
缆线规格
缆线走向
缆线的防护设施的设置质量
隐蔽工程检查
3、埋式缆线
缆线规格
敷设位置、深度缆线的防护设施的设置质量回填土夯实质量
隐蔽工程检查
4、隧道缆线
缆线规格安装位置、路由土建设计符合工艺要求
综合布线系统测试与验收
综合布线系统测试与验收目录1 系统测试简述 (3)2 系统初验 (3)3 工程验收 (3)3.1阶段验收 (3)3.2竣工测试与验收 (4)3.2.1检查设备安装 (4)3.2.2检查布线安装 (4)3.2.3系统测试 (4)3.2.45技术文档 (4)1 系统测试简述布线系统的测试由系统集成商、用户以及用户聘请的技术顾问共同参加。
分为光纤的测试和双绞线的测试。
测试的目标是为了保证用户能够科学而公正地验收供应商提供的材料及施工质量，也是为了保证供应商能够准确无误地提供合同所要求的设备和系统。
所以，测试的目的对用户而言是为了验收。
2 系统初验在施工完成后，测试工程师与承建方相关人员共同进行光缆铜缆进行测试工作。
测试完毕后双方应签署初验报告。
报告应附网络系统以及集成系统的测试报告，同时给出明确的结论，通过初步验收；如未能通过初步验收，双方应确定再次进行初步测试验收的时间。
整个系统通过初步验收后，移交业主使用，系统可进入试运行阶段。
在此期间，我公司工程师仍然负责系统的维护和管理，并向业主的技术人员提供有关操作和事故处理方法。
本公司以书面形式将测试和观察报告提交承建方，向承建方保证系统部件完好，并已安装完毕，可准备使用。
3 工程验收由双方各派两人组成验收小组，对工程的下列项目进行验收：3.1阶段验收工程在施工过程中，由施工单位项目负责人按照工作间施工表、督导指派任务表配合工程单位进行工程质量的阶段验收，包括PVC线槽的架设、线缆的敷设、配线架的安装、信息模块的安装等。
3.2竣工测试与验收本工程完工后，承建方应指派专人对整个工程进行全面的验收。
收项目如下：3.2.1检查设备安装A、机柜安装情况、跳线制作是否规范、配线架接线是否美观整齐；B、信息模块安装是否规范、平整、牢固，标志是否齐全。
3.2.2检查布线安装A、桥架和线槽安装位置是否正确、安装是否符合要求、接地是否正确；B、线缆规格、路由、标号是否正确，转角是否符合规范，竖井的线缆固定是否牢固，是否存在裸线。
综合布线系统检验批质量验收记录
综合布线系统检验批质量验收记录一、项目基本信息项目编号：验收日期：编制人：验收单位：二、项目背景三、验收内容1.设备检验：检验综合布线系统所使用的设备，包括光纤、电缆、模块、面板、插座等。
确认设备符合技术要求和标准规范。
2.安装质量验收：确认各项安装工作是否按照规范进行，包括布线路径、设备固定、接头质量等。
3.测试与调试：对综合布线系统进行测试和调试，确保系统正常工作，包括测试光纤的损耗、测试电缆的传输性能、测试设备间的连接等。
4.文档验收：确认系统相关文件和记录的完整性和准确性，包括工程图纸、设备清单、测试记录、操作手册等。
四、验收流程1.验收前的准备工作：（1）组织相关人员，包括施工方、设备供应商、综合布线系统设计人员等。
（2）准备验收所需的测试设备和工具。
（3）准备相关文件和记录。
2.验收过程：（1）对综合布线系统的各项设备进行检验，包括外观、规格、技术参数等方面。
（2）对安装质量进行验收，检查布线路径、连接件固定、设备安装等情况。
（3）进行系统测试，包括光纤损耗测试、电缆传输性能测试、设备间连接测试等。
（4）进行文档验收，对工程图纸、设备清单、测试记录、操作手册等进行核对和确认。
3.验收结果：（1）如果综合布线系统符合要求，验收结果为合格，并签署相应文件。
（2）如果综合布线系统存在非合格项，需要记录并整改，直至符合要求为止，再进行验收。
（3）如果综合布线系统存在严重质量问题，无法整改达到要求，则验收结果为不合格。
五、验收结论本次综合布线系统检验批质量验收经过全面检查和测试，结果如下：1.设备检验：（1）所有设备的外观和规格均符合要求。
（2）设备的技术参数符合标准规范。
2.安装质量验收：（1）综合布线系统的布线路径和连接件安装质量良好。
（2）设备的固定和布线的整齐程度满足要求。
3.测试与调试：（1）光纤的损耗符合标准范围。
（2）电缆的传输性能符合要求。
（3）设备间的连接和通信正常。
4.文档验收：（1）工程图纸、设备清单、测试记录等文件完整且准确。
综合布线工程验收规范
综合布线工程验收规范综合布线系统工程，应按本规范附录 A 所列项目、内容进行检验。
检测结论作为工程竣工资料的组成部分及工程验收的依据之一。
1. 系统工程安装质量检查，各项指标符合设计要求，则被检项目检查结果为合格；被检项目的合格率为100％，则工程安装质量判为合格。
2. 系统性能检测中，对绞电缆布线链路、光纤信道应全部检测，竣工验收需要抽验时，抽样比例不低于10％，抽样点应包括最远布线点。
3. 系统性能检测单项合格判定：1)如果一个被测项目的技术参数测试结果不合格，则该项目判为不合格。
如果某一被测项目的检测结果与相应规定的差值在仪表准确度范围内，则该被测项目应判为合格。
2)按本规范附录B 的指标要求，采用4 对对绞电缆作为水平电缆或主干电缆，所组成的链路或信道有一项指标测试结果不合格，则该水平链路、信道或主干链路判为不合格。
3)主干布线大对数电缆中按 4 对对绞线对测试，指标有一项不合格，则判为不合格。
4)如果光纤信道测试结果不满足本规范附录 C 的指标要求，则该光纤信道判为不合格。
5)未通过检测的链路、信道的电缆线对或光纤信道可在修复后复检。
4. 竣工检测综合合格判定：1) 对绞电缆布线全部检测时，无法修复的链路、信道或不合格线对数量有一项超过被测总数的1％，则判为不合格。
光缆布线检测时，如果系统中有一条光纤信道无法修复，则判为不合格。
2) 对绞电缆布线抽样检测时，被抽样检测点(线对)不合格比例不大于被测总数的1％，则视为抽样检测通过，不合格点(线对)应予以修复并复检。
被抽样检测点(线对)不合格比例如果大于1％，则视为一次抽样检测未通过，应进行加倍抽样，加倍抽样不合格比例不大于1％，则视为抽样检测通过。
若不合格比例仍大于1％，则视为抽样检测不通过，应进行全部检测，并按全部检测要求进行判定。
3)全部检测或抽样检测的结论为合格，则竣工检测的最后结论为合格；全部检测的结论为不合格，则竣工检测的最后结论为不合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目10综合布线系统工
程的测试与验收
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-
教案首页授课时间：
性测试，还包括对施工环境、工程器材、设备安装、缆线敷设、缆线终接、竣工技术文档等的验收。
1、综合布线测试的必要性
2、综合布线测试的类别
布线测试按照测试的难易程度一般分为验证测试、鉴定测试、认证测试三个级别。
1)、验证测试
2)、认证测试
3)、鉴定测试
3、测试仪器的选择
4、综合布线测试的步骤
综合布线的测试主要涉及到：验证测试、认证测试、抽查测试、建立文档四个步骤。
其中通断测试是基础的，最为关键的还是认证测试，不过抽查测试是不可少的。
验证测试。
认证测试。
验收抽测
建立文档
5、可能出现的问题
6、综合布线测试验收的标准
7、测试故障及注意事项
表示一种单位，即两种电或声功率之比或两种电压或电流值或类似声量之比。
12）、TDR(Time Domain Reflection)时域反射
测试仪从电缆一端发出一个电脉冲，在脉冲行进时，如果碰到阻抗的变化点，如接头、开路、短路或不正常接线时，就会将部分或全部的脉冲能量反射回测试仪。
认识测试仪器
1、双绞线测试仪
2、跳线架和模块测试
3、同轴电缆测试仪
4、光纤测试仪
认识双绞线链路测试
1、测试双绞线链路设备
2、测试双绞线链路测试软件
3、测试模型
基本链路模型
永久链路模型
信道模型
4、双绞线链路测试过程
1）、确定测试标准
2）、确定测试链路标准
3）、确定测试设备。
