苏通长江大桥基础工程施工步骤及应该注意问题
苏通大桥主4#墩超大群桩基础施工技术(二航)共55页文档
1 概述1.1 工程概况苏（州）－(南)通大桥是中外瞩目的国家重点工程，距长江入海口 108km。
由北接线、跨江大桥、南接线组成，双向高速 6 车道。
其 8146m 的跨江大桥为北引桥、主桥、南引桥组合。
主桥为 100+100+300+1088+300+100+100=2088m 的七跨一联双塔双索面钢箱梁斜拉桥， 该桥的设计和施工将创造 4 项世界纪录，是中国向世界建桥最高水平的一次搏击。
北主塔基础（主 4＃墩）采用高桩承台结构。
桩基由 131 根直径 2.80～2.50m、长117.60m 的钻孔灌注桩组成，见图 1。
该桩基的成功实施，已创造了世界桥梁最大的群桩基础。
1.2 施工的自然条件1） 地质苏通长江公路大桥地处长江三角洲冲积平原，第四纪地层厚度大，分布较稳定，基岩埋深在 270～280 m 之间。
桥位区全新统颗粒较细，沉积时间短，工程地质性质较差；上更新统以沙土为主，性质较好，其中 6-1，8-1 层岩性以含砾中粗沙为主，厚度大，分布较稳定；中更新统分布稳定，性质好。
主要地质分布特征参数及指标分别见表 1、表 2。
主桥北塔墩基础地质情况表表1地 层编 号岩土名称状态层底标高 (m)全 1-3 新 1-3统 1-3 Q4 1-3细砂 粉砂 细砂 粉砂中密 中密 中密 密实-36.7 -45.9 -54.7 -57.25-1中砂密实-64.2上 5-1 更 5-2 新 统 6-1 Q3 6-26-1粗砂 细砂 粗砂 细砂 中砂密实 密实 密实 密实 密实-71.5 -74.2 -78.2 -80.6 -87.2推荐承载力 (kpa)170 140 180 150 400 500 250 450 300 420极限摩阻力 (kpa)45 35 45 40 60 100 50 80 55 60标贯击数20 15 25 42 >50 47 36 >50 >50 >50第1页7细砂密实-94.2300558-1粗砂密实-98.35001008-2粗砂密实-104.7300508-2粗砂密实-115.2300558-3 亚粘土软塑-118.3270508-1粗砂密实-122.25001008-2粉砂密实-125.2220508-1粗砂密实-129.0500100主桥北辅助墩基础地质情况表42 >50 >50 >50 >50 >50 >50 >50表2地编 层号1-1岩土名称亚砂土状态软塑全 3-1粉砂中密新4亚粘土软塑统 4 粉砂夹亚砂土 中密Q44亚砂土夹粉砂 软塑4亚砂土流塑5-1中砂密实5-2细砂密实6-1粉砂密实6-1砾砂密实上7细砂密实8-1粗砂密实更8-1中砂密实新 8-1中砂密实8-2细砂密实统8-2砾砂密实Q3 8-28-1细砂 粗砂软塑 密实8-1细砂密实8-1粗砂密实8-1细砂密实各类土层对钻孔施工的影响层底标高 (m)-17.70 -29.90 -46.70 -50.20 -54.50 -61.30 -66.50 -73.60 -78.60 -84.70 -87.00 -91.80 -93.70 -103.20 -107.70 -111.30 -117.20 -121.00 -123.70 -129.70 -130.90推荐承载力 (kpa)100 110 110 120 120 110 400 250 180 500 300 500 420 450 300 550 300 500 300 500 300极限摩阻力 (kpa)35 35 35 40 40 35 60 50 45 100 55 100 60 60 50 100 55 100 55 100 55标贯击数8 16.6 12 31 39 14.6 50 29 31 50 46 >50 >50 >50 >50 >50 >50 >50 >50 >50第2页粉细砂土层对钻孔泥浆的影响和破坏较大，松散的粉细砂土层还很容易导致塌孔； 密实的中粗砾砂对钻孔桩施工影响最大，在砾砂中钻进，容易导致泥浆泄漏，钻进速度 变慢，在土层交替变化处，因土层软硬不一，差异较大，更容易导致钻孔倾斜，也是容 易钻杆断裂的土层，在施工中引起了高度的重视，采取了必要的施工措施保证了钻孔施 工的顺利；亚粘土层容易引起糊钻和蹩钻现象，在钻具和钻头的排碴能力及设备配置上 有针对性，加快了钻孔成桩速度，在腐质性亚粘土中钻进极易造成缩孔、缩径、塌孔等 现象的发生，在此土层中钻进时，加大了泥浆水头作用高度和保证了泥浆性能指标，防 止了一切钻孔事故的发生。
苏通长江公路大桥30m、50m跨连续箱梁混凝土施工工艺指南
苏通长江公路大桥30m、50m跨连续箱梁混凝土施工工艺指南苏通长江公路大桥指挥部苏通大桥高性能混凝土耐久性及其施工技术研究课题组2004年12月前言苏通长江公路大桥是国家重点干线公路跨越长江的重要通道，也是江苏省公路主骨架之一—赣榆至吴江高速公路的重要组成部分。
苏通大桥对于长江两岸干线公路网的形成和连接将发挥重要作用，它在国家及江苏省公路运输网中均占有重要地位。
苏通长江公路大桥总长8206m，由主桥、辅桥、北引桥和南引桥四个部分组成。
其中主桥设计寿命为100年，引桥设计寿命为60年。
对于这样一座特大型桥梁，如何在材料和施工技术方面总结和吸收以前的建桥经验，集中优势力量科技攻关，在材料和施工技术方面贯穿耐久性的目标成为苏通大桥的科研攻关难题。
为此苏通大桥指挥部成立了“苏通大桥高性能混凝土耐久性及其施工技术研究”课题组，针对苏通大桥各主体部位对材料的特殊要求及各项施工工艺进行研究。
本施工指南是针对苏通大桥30m、50m跨连续箱梁的混凝土施工，涉及标段为中港第二航务工程局所负责北引桥B1标段及路桥集团第二公路工程局所负责南引桥D2标段。
指南内容主要是针对箱梁主体结构施工中的混凝土配合比、模板支架、钢筋、混凝土施工及现场监控等方面进行施工要点说明，其中预应力工程不包含在内，须另行试验后制定。
在本指南制定的过程中，得到了中港二航局B1标施工单位的大力协助，在此表示感谢。
本指南作为30m、50m跨连续箱梁混凝土施工的指导性依据，各施工单位在施工过程中应按本指南执行，局部可作调整，监理工作也可依此监理。
如在具体施工中发现指南不完善或遇到新问题，课题组将及时讨论、研究确定。
苏通大桥高性能混凝土耐久性及其施工技术研究课题组2004年12月目录§1.编制依据 (1)§2.箱梁混凝土施工工艺流程及施工计划安排表 (1)§2.1箱梁混凝土施工工艺流程 (1)§2.2箱梁标准节混凝土施工计划安排表 (2)§3.箱梁混凝土配合比设计 (4)§3.1高性能混凝土设计指标 (4)§3.2HPC配合比设计中的关键技术 (5)§3.3设计配合比 (10)§4.模板、支架的设计与施工 (10)§4.1一般规定 (10)§4.2模板、支架的构造及施工工艺流程 (11)§4.3模板、支架施工质量控制 (13)§5.钢筋工程 (18)§5.1一般规定 (18)§5.2钢筋施工工艺流程 (18)§5.3质量控制措施 (18)§6.混凝土施工 (21)§6.1混凝土施工工艺流程 (21)§6.2混凝土浇筑前准备 (21)§6.3混凝土的拌制 (22)§6.4混凝土的运输 (23)§6.5混凝土的浇筑 (23)§6.6混凝土的振捣 (27)§6.7混凝土的养护 (28)§7不同季节施工控制措施 (29)§7.1热期混凝土施工 (29)§7.2雨期混凝土施工 (30)§7.3冬期混凝土施工 (30)§8.现场质量监控 (31)§1.编制依据（1）北引桥30m跨径连续梁施工图设计；（2）北引桥50m跨径连续梁施工图设计；（3）南引桥50m跨径连续梁施工图设计；（4）《公路桥涵施工技术规范》（JTJ041-2000）；（5）《公路工程质量检验评定标准》（JTJ071-98）；（6）《公路工程施工安全技术规程》（JTJ076-95）；（7）B1标30m、50m箱梁混凝土施工方案。

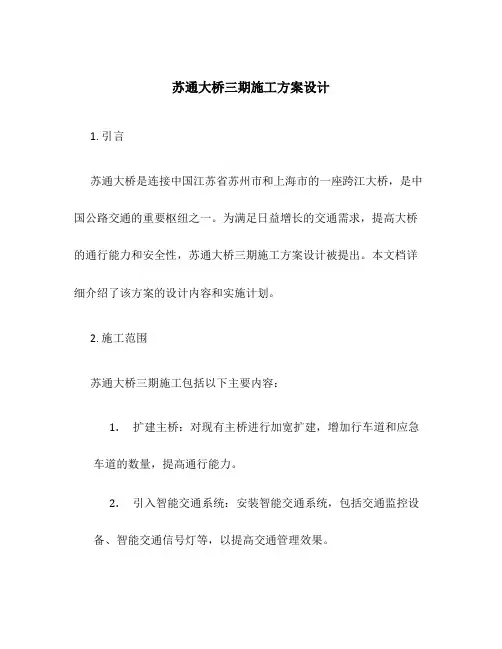

苏通大桥三期施工方案设计
