第5章MATLAB绘图_习题答案
自动控制原理(第2版)(余成波_张莲_胡晓倩)习题全解及MATLAB实验第5章习题解答

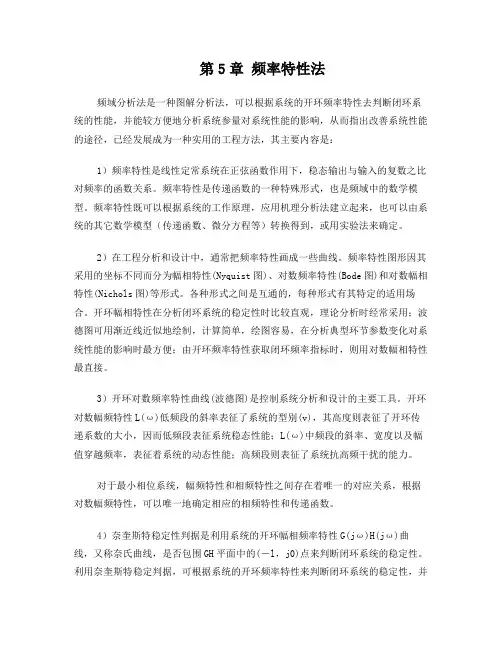

第5章频率特性法频域分析法是一种图解分析法，可以根据系统的开环频率特性去判断闭环系统的性能，并能较方便地分析系统参量对系统性能的影响，从而指出改善系统性能的途径，已经发展成为一种实用的工程方法，其主要内容是：1）频率特性是线性定常系统在正弦函数作用下，稳态输出与输入的复数之比对频率的函数关系。
频率特性是传递函数的一种特殊形式，也是频域中的数学模型。
频率特性既可以根据系统的工作原理，应用机理分析法建立起来，也可以由系统的其它数学模型（传递函数、微分方程等）转换得到，或用实验法来确定。
2）在工程分析和设计中，通常把频率特性画成一些曲线。
频率特性图形因其采用的坐标不同而分为幅相特性(Nyquist图)、对数频率特性(Bode图)和对数幅相特性(Nichols图)等形式。
各种形式之间是互通的，每种形式有其特定的适用场合。
开环幅相特性在分析闭环系统的稳定性时比较直观，理论分析时经常采用；波德图可用渐近线近似地绘制，计算简单，绘图容易，在分析典型环节参数变化对系统性能的影响时最方便；由开环频率特性获取闭环频率指标时，则用对数幅相特性最直接。
3）开环对数频率特性曲线(波德图)是控制系统分析和设计的主要工具。
开环对数幅频特性L(ω)低频段的斜率表征了系统的型别(v)，其高度则表征了开环传递系数的大小，因而低频段表征系统稳态性能；L(ω)中频段的斜率、宽度以及幅值穿越频率，表征着系统的动态性能；高频段则表征了系统抗高频干扰的能力。
对于最小相位系统，幅频特性和相频特性之间存在着唯一的对应关系，根据对数幅频特性，可以唯一地确定相应的相频特性和传递函数。
4）奈奎斯特稳定性判据是利用系统的开环幅相频率特性G(jω)H(jω)曲线，又称奈氏曲线，是否包围GH平面中的(－l，j0)点来判断闭环系统的稳定性。
利用奈奎斯特稳定判据，可根据系统的开环频率特性来判断闭环系统的稳定性，并可定量地反映系统的相对稳定性，即稳定裕度。
稳定裕度通常用相角裕量和幅值裕量来表示。
MATLAB语言基础与应用(第二版)第5章 习题答案
第5章习题与答案5.1用矩阵三角分解方法解方程组123123123214453186920x x x x x x x x x +-=⎧⎪-+=⎨⎪+-=⎩ 解答：>>A=[2 1 -1;4 -1 3;6 9 -1] A =2 1 -1 4 -13 6 9 -1 >>b=[14 18 20]; b =14 18 20 >> [L, U, P]=lu(A) L =1.0000 0 0 0.6667 1.0000 0 0.3333 0.2857 1.0000 U =6.0000 9.0000 -1.0000 0 -7.0000 3.6667 0 0 -1.7143 P =0 0 1 0 1 0 1 0 0 >> y=backsub(L,P*b’) y =20.0000 4.6667 6.0000 >> x=backsub(U,y) x =6.5000 -2.5000 -3.5000 5.2 Cholesky 分解方法解方程组123121332352233127x x x x x x x ++=⎧⎪+=⎨⎪+=⎩ 解答：>> A=[3 2 3;2 2 0;3 0 12] A =3 2 32 2 03 0 12>> b=[5;3;7]b =537>> L=chol(A)L =1.7321 1.1547 1.73210 0.8165 -2.44950 0 1.7321>> y=backsub(L,b)y =-11.6871 15.7986 4.0415>> x=backsub(L',y)x =-6.7475 28.8917 49.93995.3解答:观察数据点图形>> x=0:0.5:2.5x =0 0.5000 1.0000 1.5000 2.0000 2.5000 >> y=[2.0 1.1 0.9 0.6 0.4 0.3]y =2.0000 1.1000 0.9000 0.6000 0.4000 0.3000 >> plot(x,y)图5.1 离散点分布示意图从图5.1观察数据点分布，用二次曲线拟合。
MATLAB课后习题集附标准答案
第2章MATLAB概论1、与其他计算机语言相比较，MA TLAB语言突出的特点是什么？答：起点高、人机界面适合科技人员、强大而简易的作图功能、智能化程度高、功能丰富，可扩展性强.2、MA TLAB系统由那些部分组成？答：开发环境、MATLAB数学函数库、MATLAB语言、图形功能、应用程序接口3、安装MATLAB时，在选择组件窗口中哪些部分必须勾选，没有勾选的部分以后如何补安装？答：在安装MATLAB时，安装内容由选择组件窗口中各复选框是否被勾选来决定，可以根据自己的需要选择安装内容，但基本平台（即MATLAB选项）必须安装.第一次安装没有选择的内容在补安装时只需按照安装的过程进行，只是在选择组件时只勾选要补装的组件或工具箱即可.4、MATLAB操作桌面有几个窗口？如何使某个窗口脱离桌面成为独立窗口？又如何将脱离出去的窗口重新放置到桌面上？答：在MATLAB操作桌面上有五个窗口，在每个窗口的右下角有两个小按钮，一个是关闭窗口的Close 按钮，一个是可以使窗口称为独立的Undock按钮，点击Undock按钮就可以使该窗口脱离桌面称为独立窗口，在独立窗口的view菜单中选择Dock，菜单项就可以将独立的窗口重新防止的桌面上.5、如何启动M文件编辑/调试器？答：在操作桌面上选择“建立新文件”或“打开文件”操作时，M文件编辑/调试器将被启动.在命令窗口中键入edit命令时也可以启动M文件编辑/调试器.6、存储在工作空间中的数组能编辑吗？如何操作？答：存储在工作空间的数组可以通过数组编辑器进行编辑：在工作空间浏览器中双击要编辑的数组名打开数组编辑器，再选中要修改的数据单元，输入修改内容即可.7、命令历史窗口除了可以观察前面键入的命令外，还有什么用途？答：命令历史窗口除了用于查询以前键入的命令外，还可以直接执行命令历史窗口中选定的内容、将选定的内容拷贝到剪贴板中、将选定内容直接拷贝到M文件中.8、如何设置当前目录和搜索路径，在当前目录上的文件和在搜索路径上的文件有什么区别？答：当前目录可以在当前目录浏览器窗口左上方的输入栏中设置，搜索路径可以通过选择操作桌面的file菜单中的Set Path菜单项来完成.在没有特别说明的情况下，只有当前目录和搜索路径上的函数和文件能够被MATLAB运行和调用，如果在当前目录上有与搜索路径上相同文件名的文件时则优先执行当前目录上的文件，如果没有特别说明，数据文件将存储在当前目录上.9、在MA TLAB中有几种获得帮助的途径？答：（1）帮助浏览器：选择view菜单中的Help菜单项或选择Help菜单中的MATLAB Help菜单项可以打开帮助浏览器.（2）help命令：在命令窗口键入“help”命令可以列出帮助主题，键入“help 函数名”可以得到指定函数的在线帮助信息.（3）lookfor命令：在命令窗口键入“lookfor 关键词”可以搜索出一系列与给定关键词相关的命令和函数.（4）模糊查询：输入命令的前几个字母，然后按Tab键，就可以列出所有以这几个字母开始的命令和函数.注意：lookfor和模糊查询查到的不是详细信息，通常还需要在确定了具体函数名称后用help命令显示详细信息.第3章 MATLAB 数值运算3.1在MA TLAB 中如何建立矩阵⎥⎦⎤⎢⎣⎡194375，并将其赋予变量a ？ 答：在Command Window 窗口输入操作:>> a=[5 7 3;4 9 1]3.2有几种建立矩阵的方法？各有什么优点？ 答：（1）直接输入法，如a=[1 2 3 4]，优点是输入方法方便简捷；（2）通过M 文件建立矩阵，该方法适用于建立尺寸较大的矩阵，并且易于修改； （3）由函数建立，如y=sin(x)，可以由MATLAB 的内部函数建立一些特殊矩阵； （4）通过数据文件建立，该方法可以调用由其他软件产生数据.3.3在进行算术运算时，数组运算和矩阵运算各有什么要求？答：进行数组运算的两个数组必须有相同的尺寸.进行矩阵运算的两个矩阵必须满足矩阵运算规则，如矩阵a 与b 相乘（a*b ）时必须满足a 的列数等于b 的行数.渗釤呛俨匀谔鱉调硯錦。
Get清风MATLAB教程a第5章习题解答张志涌
MATLAB教程2012a第5章习题解答-张志涌第5章 数据和函数的可视化习题5及解答1 椭圆的长、短轴2,4==b a ，用“小红点线〞画椭圆⎩⎨⎧==tb y ta x sin cos 。
〔参见图p5-1〕〖解答〗 clf a=4;b=2;t=0:pi/80:2*pi; x=a*cos(t); y=b*sin(t);plot(x,y,'r.','MarkerSize',15) axis equal xlabel('x') ylabel('y')shg-4-3-2-101234-3-2-1123xy2 根据表达式θρcos 1-=绘制如图p5-2的心脏线。
〔提示：采用极坐标绘线指令polar 〕〖解答〗 clftheta=0:pi/50:2*pi;rho=1-cos(theta);h=polar(theta,rho,'-r');%极坐标绘线指令。
h 是所画线的图柄。
set(h,'LineWidth',4) %利用set 设置h 图形对象的“线宽〞axis square %保证坐标的圆整性0.51 1.523021060240902701203001503301800ρ=1-cos θ3 A,B,C 三个城市上半年每个月的国民生产总值如见表p5.1。
试画出如图p5-3所示的三城市上半年每月生产总值的累计直方图。
表p5.1 各城市生产总值数据〔单位：亿元〕城市 1月 2月 3月 4月 5月 6月 A 170 120 180 200 190 220 B 120 100 110 180 170 180 C 70508010095120〖目的〗● 借助MATLAB 的帮助系统，学习直方图指令polar 的使用。
● bar 指令常用格式之一：bar(x,Y,'style') 。
x 是自变量列向量；Y 是与x 行数相同的矩阵，Y 的每一行被作为“一组〞数据；style 取stacked 时，同一组数据中每个元素对应的直方条被相互层叠。
MATLAB基础习题第五章习题答案
case{-1,2}
disp('您赢了');
end
%%
%是否继续判别模块
n=input('是否继续玩该游戏？否（0），是（1）');
while n~=0&n~=1
disp('您输入的不是正确数字，请正确输入');
n=input('是否继续玩该游戏？否（0），是（1）');
end
（3）程序要具有友好性
答：
%%
%该模块实现的功能是：求解六元线性方程组，方程组的系数矩阵由用户通过键盘输入；得到系数矩阵后给出方程的解；
clc;
clear all;
close all;
%%
%方程输入模块
x=inputdlg({'第一个方程系数','第二个','第三个','第四个','第五个','第六个'});
end
>>
请选择，石头（1），剪刀（2），布（3）：1
您的选择是：
石头
电脑的选择是：
、剪
您赢了
是否继续玩该游戏？否（0），是（1）1
请选择，石头（1），剪刀（2），布（3）：2
您的选择是：
、剪
电脑的选择是：
石头
您输了
是否继续玩该游戏？否（0），是（1）0
>>
5.编写一个日程提醒程序实现如下功能：
（1）如果当前时间为7-8点则提醒用户，该吃早饭了；
end
end
%%
%%显示模块
disp('90分以上的人有： Nhomakorabea)disp(x)
第5章MATLAB绘图99930资料
程序如下：
x=(0:pi/100:2*pi)';
y1=2*exp(-0.5*x)*[1,-1];
y2=2*exp(-0.5*x).*sin(2*pi*x);
plot(x,y1,'b:'); axis([0,2*pi,-2,2]); %设置坐标 hold on; %设置图形保持状态
plot(x,y2,'k');
参数的grid命令在两种状态之间进行切换。 box on/off命令控制是加还是不加边框线，不带
参数的box命令在两种状态之间进行切换。
例5.5 绘制分段函数曲线并添加图形标注。
程序如下：
x=linspace(0,10,100);
y=[];
for x0=x
if x0>=8
y=[y,1];
elseif x0>=6
subplot(4,4,8);
%选择4×4个区中的8号区
plot(x,ct);title('cotangent(x)');axis ([0,2*pi,-40,40]);
对图形窗口灵活分割。
5.1.3 绘制二维图形的其他函数 1. 其他形式的线性直角坐标图
在线性直角坐标系中，其他形式的图形有 条形图、阶梯图、杆图和填充图等，所 采用的函数分别是：
当前图形窗口，图形窗口原有图形将不复 存在。若希望在已存在的图形上再继续添 加新的图形，可使用图形保持命令hold。 hold on/off命令控制是保持原有图形还是刷 新原有图形，不带参数的hold命令在两种状 态之间进行切换。
MATLAB第五章(刘卫国编)
4/72
说明： （1）当x,y是同维矩阵时，则以x,y对应列元素为 横、纵坐标分别绘制曲线，曲线条数等于矩阵 的列数。 （2）当x是向量，y是有一维与x同维的矩阵时， 则绘制出多根不同色彩的曲线。曲线条数等于 y矩阵的另一维数，x被作为这些曲线共同的横 坐标。 （3）plot函数最简单的调用格式是只包含一个输 入参数：plot(x)。
16/72
5.1.3 绘制二维图形的其他函数 1. 其他形式的线性直角坐标图 在线性直角坐标系中，其他形式的图形有 条形图、阶梯图、杆图和填充图等，所 采用的函数分别是： bar(x,y,选项) stairs(x,y,选项) stem(x,y,选项) fill(x1,y1,选项1,x2,y2,选项2,…)
18/72
2．极坐标图 polar函数用来绘制极坐标图，其调用格式为： polar(theta,rho,选项) 其中theta为极坐标极角，rho为极坐标矢径，选 项的内容与plot函数相似。 例5.9 绘制ρ=sin(2θ)cos(2θ)的极坐标图。 程序如下： theta=0:0.01:2*pi; rho=sin(2*theta).*cos(2*theta); polar(theta,rho,'k');
8/72
例5.4 用不同标度在同一坐标内绘制曲线y1=e0.5xsin(2πx)及曲线y2=1.5e-0.1xsin(x)。 程序如下： x1=0:pi/100:2*pi; x2=0:pi/100:3*pi; y1=exp(-0.5*x1).*sin(2*pi*x1); y2=1.5*exp(-0.1*x2).*sin(x2); plotyy(x1,y1,x2,y2);
10/72
2. 坐标控制 函数的调用格式为： axis([xmin xmax ymin ymax zmin zmax]) axis函数功能丰富，常用的用法还有： axis equal 纵、横坐标轴采用等长刻度 axis square 产生正方形坐标系(缺省为矩形) axis auto 使用缺省设置 axis off 取消坐标轴 axis on 显示坐标轴 grid on/off命令控制是画还是不画网格线，不带 参数的grid命令在两种状态之间进行切换。 box on/off命令控制是加还是不加边框线，不带 参数的box命令在两种状态之间进行切换。 11/72
5章习题答案matlab
张卫华 MATLAB课堂
例13：
分析以下程序， 并运行观察。
clf;x=3*pi*(-1:0.05:1);y=x; [X,Y]=meshgrid(x,y); R=sqrt(X.^2+Y.^2)+eps; Z=sin(R)./R; h=surf(X,Y,Z);colormap(jet); axis off n=12;mmm=moviein(n); for i=1:n rotate(h,[0 0 1],25); mmm(:,i)=getframe; end movie(mmm,5,10)
张卫华 MATLAB课堂
例5程序：
fplot('cos(tan(pi*x))',[ 0,1],1e-4)
张卫华 MATLAB课堂
例6：
绘制r=sin(t)cos(t)的极坐标图，并标记 数据点。
张卫华 MATLAB课堂例6 Nhomakorabea序：t=0:pi/50:2*pi; r=sin(t).*cos(t); polar(t,r,'-*');
title('y1=0.2e^{-0.5x}cos(4\pix) 和y2=2e^{0.5x}cos(4\pix)比较') text(2,2*exp(-1),'\fontsize{20}\bf \leftarrow x_{1}=2,y_{1}=2e^{-1}')
张卫华 MATLAB课堂
例5：
绘制f(x)=cos(tan(πx))的曲线
张卫华 MATLAB课堂
例11：
绘制柱形，剪切掉x、y小于零 的部分
张卫华 MATLAB课堂
例11程序：
t=linspace(0,2*pi,100); r=1-exp(-t/2).*cos(4*t); [X,Y,Z]=cylinder(r,60); ii=find(X<0&Y<0); Z(ii)=NaN; surf(X,Y,Z);colormap(spring), shading interp light('position',[-3,-1,3],'style','local')
实验06_高层绘图操作(第5章)
x=linspace(-5,5,21);
y=linspace(0,10,31);
[X,Y]=meshgrid(x,y);
Z=cos(X).*cos(Y).*exp(-sqrt(X.^2+Y.^2)/4);
subplot(2,1,1);surf(X,Y,Z);
subplot(2,1,2);contour3(X,Y,Z);
subplot(2,2,4);fill(x,y3,'g');%填充图
图形:
3. 绘制分段函数的曲线
已知
在-5≤x≤5区间绘制函数曲线。（注意：本曲线不连续！）
程序：
fplot('(x+sqrt(pi))/exp(2)',[-5,0]);
holdon;
fplot('log(x+sqrt(1+x^2))/2',[0,5]);
x
\0
∅
\rceil
ù
\surd
√
\midபைடு நூலகம்
附参考答案：
实验06高层绘图操作
（第5章MATLAB绘图）
一、实验目的
1. 掌握绘制二维图形的常用函数。
2. 掌握绘制三维图形的常用函数。
3. 掌握绘制图形的辅助操作。
二、实验内容
1. 绘制函数的曲线
设 ，在x=0~2π区间取101点，绘制函数的曲线。
程序：
x=linspace(0,2*pi,101);
例
%一个单位圆，一个复数参数
t=0:0.01:2*pi;
x=exp(i*t);%cos(t)+i*sin(t)
plot(x); axisequal;
MATLAB-第五章
例如: factor： 因式分解
>>factor(x^3-6*x^2+11*x-6)
第五章 MATLAB的符号计算
五、符号运算
1 初等代数运算 （3）符号表达式化简（page48，表3-4）
例如: simplify: 对表达式化简
>>simplify(x^3-6*x^2+11*x-6) >>simplify(sin(x)^2 + cos(x)^2) >>simplify(exp(c*log(sqrt(a+b)))) >>simplify((x^2+5*x+6)/(x+2)) >>simplify(sqrt(16))
第五章 MATLAB的符号计算
三、符号表达式的定义
建立符号表达式有以下2种方法： (1)用sym函数建立符号表达式。 >> f=sym('a*x^2+b*x+c'); (2) 使用已经定义的符号变量组成符号表达式。 >> syms x y a b c >> f=a*x^2+b*x+c (?)利用单引号来生成符号表达式。 >> f='a*x^2+b*x+c'
第五章 MATLAB的符号计算
五、符号运算
1 初等代数运算 （2）符号表达式的加减乘除幂次方运算
例如： >> f1=sym('1/(a-b)'); >> f2=sym('2*a/(a+b)'); >> f3=sym('(a+1)*(b-1)*(a-b)');
第五章matlab习题
已知 h(t)=e-t,t≥0,取 N=64， 对 t 从 0~5 秒采样， 用 FFT 作快速傅里 叶变换，并绘制相应的振幅-频率图。
4.当矩阵 A 为自变量时，求 P(X)的值。其中 A 的值与题 3 中的相同
将 100 个学生的 5 门功课的成绩存入矩阵 P 中，进行以下处理 1． 2． ． 4． 分别求每门课的最高分，最低分及相应学生序号 分别求每门课的平均分和标准方差。 5 门课总分的最高分，最低分及相应学生序号 将 5 门课总分按从大到小的顺序存入 ZCJ 中，相应学生序号存
入 XSXH
有 3 个多项式 P1(X)=X4+2X3+4X2+5，P2(X)=X+2，P3(X)=X2+2X+3，是进 行以下操作： 1. 求 P(X)=P1(X) +P2(X)P3(X) 2. 求 P(X)的根 3. 当 X 取矩阵 A 的每一行元素时，求 P(X)的值。其中 A= −1 1.2 −1.4 0.75 2 3.5 0 5 2.5
第5章 MATLAB绘图_习题答案
第5章 MATLAB绘图习题5一、选择题1．如果x、y均为4×3矩阵，则执行plot(x,y)命令后在图形窗口中绘制（）条曲线。
DA．12 B．7 C．4 D．32．下列程序的运行结果是（）。
Ax=0:pi/100:2*pi;for n=1:2:10plot(n*sin(x),n*cos(x))hold onendaxis squareA．5个同心圆B．5根平行线C．一根正弦曲线和一根余弦曲线D．5根正弦曲线和5根余弦曲线3．命令text(1,1,'{\alpha}+{\beta}')执行后，得到的标注效果是（）。
CA．{\alpha}+{\beta} B．{\α}+{\β} C．α+βD．\α+\β4．subplot(2,2,3)是指（）的子图。
AA．两行两列的左下图B．两行两列的右下图C．两行两列的左上图D．两行两列的右上图5．要使函数y=2e x的曲线绘制成直线，应采用的绘图函数是（）。
CA．polar B．semilogx C．semilogy D．loglog6．下列程序的运行结果是（）。
B[x,y]=meshgrid(1:5);surf(x,y,5*ones(size(x)));A．z=x+y平面B．与xy平面平行的平面C．与xy平面垂直的平面D．z=5x平面7．下列函数中不能用于隐函数绘图的是（）。
DA．ezmesh B．ezsurf C．ezplot D．plot38．下列程序运行后，看到的图形（）。
Ct=0:pi/20:2*pi;[x,y]=meshgrid(-8:0.5:8);z=sin(sqrt(x.^2+y.^2))./sqrt(x.^2+y.^2+eps);surf(x,y,z)view(0,90);axis equalA．像墨西哥帽子B．是空心的圆C．边界是正方形D．是实心的圆9．下列程序运行后得到的图形是（）。
A[x,y]=meshgrid(-2:2);z=x+y;i=find(abs(x)<1 & abs(y)<1);z(i)=NaN;surf(x,y,z);shading interpA．在一个正方形的正中心挖掉了一个小的正方形B．在一个正方形的正中心挖掉了一个小的长方形C．在一个正方形的上端挖掉了一个小的正方形D．在一个正方形的下端挖掉了一个小的正方形10．在使用MA TLAB“绘图”选项卡中的命令按钮绘图之前，需要（）。
MATLAB语言与控制系统仿真-参考答案-第5章
控制系统的时域响应MATLAB 仿真实训实训目的1. 学会利用MATLAB 绘制系统的单位阶跃响应曲线，掌握读取系统动态性能指标的方法；2. 学会利用MATLAB 绘制系统的单位脉冲响应曲线的方法；3. 掌握利用MATLAB 绘制系统的零输入响应曲线的方法；4. 掌握利用MATLAB 绘制系统的一般输入响应曲线的方法；5. 学会通过仿真曲线读取相关信息，并依据有关信息进行系统的时域分析。
实训内容1.编写程序求取下列各系统的单位阶跃响应，完成表5-5并记录相关曲线。
162.316)(21++=s s s G 164.216)(22++=s s s G 166.116)(23++=s s s G 1616)(24++=s s s G 解：>> n1=16; >> d1=[1,,16]; >> sys1=tf(n1,d1); >> step(sys1)>> n2=16; >> d2=[1,,16]; >> sys2=tf(n2,d2); >> step(sys2)>> n3=16;>> d3=[1,,16]; >> sys3=tf(n3,d3); >> step(sys3)>> n4=16;>> d4=[1,1,16]; >> sys4=tf(n4,d4); >> step(sys4)表5-5序号ξn ωm ax cp ts t (%5=∆)计算值实验计算值实验计算值实验值1 42 43 44 4w=4;cmax1=1+exp(-z1*pi/sqrt(1-z1^2)); tp1=pi/(w*sqrt(1-z1^2)); ts1=(z1*w); [cmax1,tp1,ts1] ans =>> z2=;w=4;cmax2=1+exp(-z2*pi/sqrt(1-z2^2)); tp2=pi/(w*sqrt(1-z2^2)); ts2=(z2*w); [cmax2,tp2,ts2] ans =>> z3=; w=4;cmax3=1+exp(-z3*pi/sqrt(1-z3^2)); tp3=pi/(w*sqrt(1-z3^2)); ts3=(z3*w); [cmax3,tp3,ts3] ans =>> z4=; w=4;cmax4=1+exp(-z4*pi/sqrt(1-z4^2)); tp4=pi/(w*sqrt(1-z4^2)); ts4=(z4*w); [cmax4,tp4,ts4] ans =说明：对于二阶欠阻尼系统（10<<ξ），若系统的闭环传递函数为2222)(nn ns s s Φωξωω++=则系统单位阶跃响应的输出最大值21max 1ξξπ--+=ec峰值时间21ξωπ-=n p t调整时间估算值ns t ξω5.3=（以5%为误差带）ns t ξω4.4=（以2%为误差带）2.已知二阶系统的闭环传递函数如下，编程求取系统的单位阶跃响应并完成表5-6，记录相关曲线。
matlab课后练习习题及答案详解
matlab课后习题及答案详解第1章MATLAB概论与其余计算机语言对比较，MATLAB语言突出的特色是什么？MATLAB拥有功能强盛、使用方便、输入简捷、库函数丰富、开放性强等特色。
MATLAB系统由那些部分构成？MATLAB系统主要由开发环境、MATLAB数学函数库、MATLAB语言、图形功能和应用程序接口五个部分组成。
安装MATLAB时，在选择组件窗口中哪些部分一定勾选，没有勾选的部分此后怎样补安装？在安装MATLAB时，安装内容由选择组件窗口中个复选框能否被勾选来决定，能够依据自己的需要选择安装内容，但基本平台（即MATLAB选项）一定安装。
第一次安装没有选择的内容在补安装时只要依据安装的过程进行，不过在选择组件时只勾选要补装的组件或工具箱即可。
MATLAB操作桌面有几个窗口？怎样使某个窗口离开桌面成为独立窗口？又怎样将离开出去的窗口从头搁置到桌面上？在MATLAB操作桌面上有五个窗口，在每个窗口的右上角有两个小按钮，一个是封闭窗口的Close按钮，一个是能够使窗口成为独立窗口的Undock 按钮，点击Undock按钮就能够使该窗口离开桌面成为独立窗口，在独立窗口的view菜单中选择Dock,,菜单项就能够将独立的窗口从头防备的桌面上。
怎样启动M文件编写/调试器？在操作桌面上选择“成立新文件”或“翻开文件”操作时，M文件编写/调试器将被启动。
在命令窗口中键入edit命令时也能够启动M文件编写/调试器。
储存在工作空间中的数组能编写吗？怎样操作？储存在工作空间的数组能够经过数组编写器进行编写：在工作空间阅读器中双击要编写的数组名翻开数组编写器，再选中要改正的数据单元，输入改正内容即可。
命令历史窗口除了能够察看前方键入的命令外，还有什么用途？命令历史窗口除了用于查问从前键入的命令外，还能够直接履行命令历史窗口中选定的内容、将选定的内容拷贝到剪贴板中、将选定内容直接拷贝到M文件中。
怎样设置目前目录和搜寻路径，在目前目录上的文件和在搜寻路径上的文件有什么差别？目前目录能够在目前目录阅读器窗口左上方的输入栏中设置，搜寻路径能够经过选择操作桌面的file菜单中的SetPath菜单项来达成。
第5章--MATLAB绘图-习题答案
第5章 MATLAB绘图习题5一、选择题1．如果x、y均为4×3矩阵，则执行plot(x,y)命令后在图形窗口中绘制（）条曲线。
DA．12 B．7 C．4 D．32．下列程序的运行结果是（）。
Ax=0:pi/100:2*pi;for n=1:2:10plot(n*sin(x),n*cos(x))hold onendaxis squareA．5个同心圆B．5根平行线C．一根正弦曲线和一根余弦曲线D．5根正弦曲线和5根余弦曲线3．命令text(1,1,'{\alpha}+{\beta}')执行后，得到的标注效果是（）。
CA．{\alpha}+{\beta} B．{\α}+{\β} C．α+βD．\α+\β4．subplot(2,2,3)是指（）的子图。
AA．两行两列的左下图B．两行两列的右下图C．两行两列的左上图D．两行两列的右上图5．要使函数y=2e x的曲线绘制成直线，应采用的绘图函数是（）。
CA．polar B．semilogx C．semilogy D．loglog6．下列程序的运行结果是（）。
B[x,y]=meshgrid(1:5);surf(x,y,5*ones(size(x)));A．z=x+y平面B．与xy平面平行的平面C．与xy平面垂直的平面D．z=5x平面7．下列函数中不能用于隐函数绘图的是（）。
DA．ezmesh B．ezsurf C．ezplot D．plot38．下列程序运行后，看到的图形（）。
Ct=0:pi/20:2*pi;[x,y]=meshgrid(-8:0.5:8);z=sin(sqrt(x.^2+y.^2))./sqrt(x.^2+y.^2+eps);授课：XXXsurf(x,y,z)view(0,90);axis equalA．像墨西哥帽子B．是空心的圆C．边界是正方形D．是实心的圆9．下列程序运行后得到的图形是（）。
A[x,y]=meshgrid(-2:2);z=x+y;i=find(abs(x)<1 & abs(y)<1);z(i)=NaN;surf(x,y,z);shading interpA．在一个正方形的正中心挖掉了一个小的正方形B．在一个正方形的正中心挖掉了一个小的长方形C．在一个正方形的上端挖掉了一个小的正方形D．在一个正方形的下端挖掉了一个小的正方形10．在使用MA TLAB“绘图”选项卡中的命令按钮绘图之前，需要（）。
第5章 MATLAB绘图
例5-7 在0≤x≤2区间内，绘制曲线y1=2e-0.5x和 y2=cos(4πx)，并给图形添加图形标注。
程序如下：
x=0:pi/100:2*pi;
y坐标数据。
例5-1 在0≤x≤2区间内，绘制曲线 y=2e-0.5xcos(4πx)
程序如下： x=0:pi/100:2*pi; y=2*exp(-0.5*x).*cos(4*pi*x); plot(x,y)
例5-2 绘制曲线。 程序如下： t=0:0.1:2*pi; x=t.*sin(3*t); y=t.*sin(t).*sin(t); plot(x,y);
例5-9 用fplot函数绘制f(x)=cos(tan(πx))的曲线。 命令如下： fplot('cos(tan(pi*x))',[ 0,1],1e-4)
5.1.7 图形窗口的分割
subplot函数的调用格式为：
subplot(m,n,p)
该函数将当前图形窗口分成m×n个绘图区， 即每行n个，共m行，区号按行优先编号， 且选定第p个区为当前活动区。在每一个绘 图区允许以不同的坐标系单独绘制图形。
第5章 MATLAB绘图 5.1 二维数据曲线图 5.2 其他二维图形 5.3 隐函数绘图 5.4 三维图形 5.5 图形修饰处理 5.6 图像处理与动画制作
5.1 二维数据曲线图 5.1.1 绘制单根二维曲线 plot函数的基本调用格式为：
plot(x,y) 其中x和y为长度相同的向量，分别用于存储x坐标和
(2) 当x,y是同维矩阵时，则以x,y对应列元素为横、 纵坐标分别绘制曲线，曲线条数等于矩阵的列数。
MATLAB课后习题集附标准答案
第2章MATLAB概论1、与其他计算机语言相比较，MA TLAB 语言突出的特点是什么？答：起点高、人机界面适合科技人员、强大而简易的作图功能、智能化程度高、功能丰富，可扩展性强.2、MA TLAB 系统由那些部分组成？答：开发环境、MATLAB数学函数库、MATLAB语言、图形功能、应用程序接口3、安装MATLAB 时，在选择组件窗口中哪些部分必须勾选，没有勾选的部分以后如何补安装？答：在安装MATLAB时，安装内容由选择组件窗口中各复选框是否被勾选来决定，可以根据自己的需要选择安装内容，但基本平台（即MATLAB选项）必须安装. 第一次安装没有选择的内容在补安装时只需按照安装的过程进行，只是在选择组件时只勾选要补装的组件或工具箱即可. 矚慫润厲钐瘗睞枥庑赖。
4、MATLAB 操作桌面有几个窗口？如何使某个窗口脱离桌面成为独立窗口？又如何将脱离出去的窗口重新放置到桌面上？聞創沟燴鐺險爱氇谴净。
答：在MATLAB 操作桌面上有五个窗口，在每个窗口的右下角有两个小按钮，一个是关闭窗口的Close 按钮，一个是可以使窗口称为独立的Undock 按钮，点击Undock 按钮就可以使该窗口脱离桌面称为独立窗口，在独立窗口的view 菜单中选择Dock，菜单项就可以将独立的窗口重新防止的桌面上.残骛楼諍锩瀨濟溆塹籟。
5、如何启动M 文件编辑/调试器？答：在操作桌面上选择“建立新文件”或“打开文件”操作时，M 文件编辑/调试器将被启动.在命令窗口中键入edit 命令时也可以启动M 文件编辑/调试器.酽锕极額閉镇桧猪訣锥。
6、存储在工作空间中的数组能编辑吗？如何操作？答：存储在工作空间的数组可以通过数组编辑器进行编辑：在工作空间浏览器中双击要编辑的数组名打开数组编辑器，再选中要修改的数据单元，输入修改内容即可.彈贸摄尔霁毙攬砖卤庑。
7、命令历史窗口除了可以观察前面键入的命令外，还有什么用途？答：命令历史窗口除了用于查询以前键入的命令外，还可以直接执行命令历史窗口中选定的内容、将选定的内容拷贝到剪贴板中、将选定内容直接拷贝到M文件中. 謀荞抟箧飆鐸怼类蒋薔。
第5章_MATLAB绘图
参考教材 : MATLAB程序设计与应用(第二版) 刘卫国 主编 高等教育出版社
计算机学院 郭江鸿 21B434 82519604
5.1 二维图形 5.1.1 绘制二维曲线 1. plot函数的基本调用格式为： plot(x , y) 其中x和y为长度相同的向量，分别用于 存储二维曲线的x坐标和y坐标数据。
90 0.5 120 0.4 60
0.3 150 0.2 30
0.1
180
0
210
330
240 270
300
3．对数坐标图形 MATLAB提供了绘制对数和半对数坐标曲线 的函数，调用格式为： semilogx(x1,y1,选项1,x2,y2,选项2,…) semilogy(x1,y1,选项1,x2,y2,选项2,…) loglog(x1,y1,选项1,x2,y2,选项2,…) 例5.10 绘制y=10x2的对数坐标图并与直角线性 坐标图进行比较。
Line in 3-D Space
5
Z
0
origin
-5 -5 -5 0 5 5 X Y 0
0.8 0.6 0.4
t=0:0.15:2*pi; x=sin(t); y=cos(t); z=cos(2*t); plot3(x,y,z,'b-',x,y,z, 'rd')
axis([0 10 0 2.5]) %设置坐标轴刻度范围
例5.5 绘制分段函数曲线并添加图形标注。
x=linspace(0,10,100); y=[ ]; for x0=x if x0>=8 y = [y,1]; elseif x0>=6 y = [y,5-x0/2]; elseif x0>=4 y = [y , 2]; elseif x0>=0 y = [y,sqrt(x0)]; end end plot(x,y) axis([0 10 0 2.5]) title('分段函数曲线'); xlabel('Variable X'); ylabel('Variable Y');
第5章 MATLAB绘图_习题答案
第5章MＡTLAB绘图习题5一、选择题1.如果x、ｙ均为４×3矩阵，则执行plot（ｘ,ｙ）命令后在图形窗口中绘制( ）条曲线。
DA。
12 B。
７ C.4 Ｄ.32.下列程序得运行结果就是（）。
Aｘ=0:pi/１00:２＊ｐi;for n=1:2：１０ｐlot（n＊ｓiｎ（x），n＊cos（x)）hold oneｎｄaｘｉｓsｑuarｅA。
5个同心圆Ｂ.5根平行线Ｃ．一根正弦曲线与一根余弦曲线 D.5根正弦曲线与5根余弦曲线3．命令ｔｅxt（1,1，'{\ａｌpｈa｝+｛\ｂeta｝’）执行后,得到得标注效果就是( )。
CＡ.{\ａlｐha}+｛\bｅta｝B。
{\α}＋{\β｝ C.α+βＤ.＼α＋\β4。
subplot(２，2，3）就是指( )得子图。
AA.两行两列得左下图Ｂ.两行两列得右下图Ｃ.两行两列得左上图Ｄ．两行两列得右上图5。
要使函数ｙ=2ｅx得曲线绘制成直线，应采用得绘图函数就是(）.ＣA.pｏｌａｒB。
ｓeｍiloｇｘC。
semiｌogy D。
loｇlｏg６.下列程序得运行结果就是( )。
B[x，ｙ］＝meshｇｒｉd(1：５);surf（x,ｙ,5＊ｏnes(sｉze（x)）)；A.z=x+y平面B.与xy平面平行得平面Ｃ。
与xy平面垂直得平面 D.z=5x平面７.下列函数中不能用于隐函数绘图得就是（)。
ＤA.ezｍeｓhB.eｚsurｆC.ｅzｐloｔD．pｌoｔ38.下列程序运行后，瞧到得图形（）.Ct=0：pi/20：2*pi；［ｘ，ｙ］＝ｍeｓhgrid（-8：0、5:8）;ｚ=siｎ（sqrt（ｘ、＾2+y、＾2）)、／sｑrt（x、^2＋ｙ、^2+eps)；surf（ｘ，y,z)viｅw（0,9０)；axiｓ eｑualA．像墨西哥帽子 B.就是空心得圆C。
边界就是正方形D．就是实心得圆９。
下列程序运行后得到得图形就是( ）.Ａ[x，y］=meshｇrid（－2：2）；z=ｘ＋y;i=ｆind（aｂs（ｘ）<1 ＆ abs（y）<1);z（i）=ＮaＮ;ｓurf（x,ｙ，z)；ｓhａdinｇｉｎterpA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第5章MATLAB绘图
习题5
一、选择题
1．如果x、y均为4×3矩阵，则执行plot(x,y)命令后在图形窗口中绘制（）条曲线。
D
A．12B．7C．4D．3
2．下列程序的运行结果是（）。
A
x=0:pi/100:2*pi;
forn=1:2:10
plot(n*sin(x),n*cos(x))
holdon
end
axissquare
A．5个同心圆B．5根平行线
C．一根正弦曲线和一根余弦曲线D．5根正弦曲线和5根余弦曲线3．命令text(1,1,'{\alpha}+{\beta}')执行后，得到的标注效果是（）。
C A．{\alpha}+{\beta}B．αβ}C．α+βD．αβ
4．subplot(2,2,3)是指（）的子图。
A
A．两行两列的左下图B．两行两列的右下图
C．两行两列的左上图D．两行两列的右上图
x的曲线绘制成直线，应采用的绘图函数是（）。
C
5．要使函数y=2e
A．polarB．semilogxC．semilogyD．loglog
6．下列程序的运行结果是（）。
B
[x,y]=meshgrid(1:5);
surf(x,y,5*ones(size(x)));
A．z=x+y平面B．与xy平面平行的平面
C．与xy平面垂直的平面D．z=5x平面
7．下列函数中不能用于隐函数绘图的是（）。
D
A．ezmeshB．ezsurfC．ezplotD．plot3
8．下列程序运行后，看到的图形（）。
C
t=0:pi/20:2*pi;
[x,y]=meshgrid(-8:0.5:8);
z=sin(sqrt(x.^2+y.^2))./sqrt(x.^2+y.^2+eps);
surf(x,y,z)
view(0,90);axisequal
A．像墨西哥帽子B．是空心的圆
C．边界是正方形D．是实心的圆
9．下列程序运行后得到的图形是（）。
A
[x,y]=meshgrid(-2:2);
z=x+y;
i=find(abs(x)<1&abs(y)<1);
z(i)=NaN;
surf(x,y,z);shadinginterp
A．在一个正方形的正中心挖掉了一个小的正方形
B．在一个正方形的正中心挖掉了一个小的长方形
C．在一个正方形的上端挖掉了一个小的正方形
D．在一个正方形的下端挖掉了一个小的正方形
10．在使用MATLAB“绘图”选项卡中的命令按钮绘图之前，需要（）。
B A．在命令行窗口中输入绘图命令B．在工作区中选择绘图变量
C．打开绘图窗口D．建立M文件
二、填空题
1．执行以下命令：
x=0:pi/20:pi;
y=sin(x);
以x为横坐标、y为纵坐标的曲线图绘制命令为，给该图形加上“正弦波”
标题的命令为，给该图形的横坐标标注为“时间”，纵坐标标注为“幅度”的命
令分别为和。
plot(x,y)，title(正‘弦波’，)xlabel(时‘间’，)ylabel(幅‘度’) 2．在同一图形窗口中绘制y1和y2两条曲线，并对图形坐标轴进行控制，请补充程序。
x=-3:0.1:3;
y1=2*x+5;
y2=x.^2-3*x;
plot(x,y1)%绘制曲线y1
①;
plot(x,y2)%绘制曲线y2
m1=max([y1,y2]);
m2=min([y1,y2]);
②;%用axis调制坐标轴，横坐标在[-3,3]之间，纵坐标在[-5,20]之间
①holdon②axis([-3,3,-5,20])
3．下列命令执行后得到的图形是。
（单位）圆
x=@(t)sin(t);
2
y=@(t)cos(t);
ezplot(x,y)
4．某工厂2015年度各季度产值分别为450.6、395.9、410.2、450.9，为了表示各季度产值占全年总产值的比例，可以绘制，其命令是。
饼图，pie([450.6,395.9,410.2,450.9])或pie3([450.6,395.9,410.2,450.9])
三、应用题
1．绘制下列曲线。
（1）
2
x 1001
y（2）2
ye
2
1x2
2y2
（3）x1（4）
2 xt
3 y5t
(1)
x=-1:1/180:1;
y=100./(1+x.^2);
plot(x,y)
(2)
x=-1:1/180:1;
y=1/(2*pi).*exp(-x.^2./2);
plot(x,y)
(3)
ezplot('x^2+y^2-1=0')
(4)
ezplot('t^2','5*t^3',[-0.5,0.5])
2．分别用plot和fplot函数绘制函数y
1
sin的曲线，分析两曲线的差别。
x
3．绘制下列极坐标图。
12 （1）5cos4（2）
5 （3）7
cos （4）
3
2
(1)
theta=0:0.01:2*pi;
rho=5.*cos(theta)+4;
polar(theta,rho)
3
(2)
theta=0.1:0.1:2*pi;
rho=12./(sqrt(theta));
polar(theta,rho,'r')
(3)
theta=0:pi/90:2*pi;
t=cos(theta);
a=find(t<0.1);
t(a)=0.01;
rho=5./t-7;
polar(t,rho)
(4)
theta=0:pi/90:2*pi;
rho=pi/3.*(theta.^2);
polar(theta,rho)
4．在同一坐标轴中绘制下列两条曲线并标注两曲线交叉点。
（1）y=2x-0.5
xsin(3t)cost
（2），0t
ysin(3t)sint
t=0:0.01:2*pi;
x=sin(3*t).*cos(t);
y=sin(3*t).*sin(t);
plot(x,y);
holdon;
x=-1:0.01:1;
y=2*x-0.5;
plot(x,y);
holdoff
5．绘制下列三维图形。
xcostx(1cosu)cosv
（1）ysinty(1cosu)sinv
（2）
ztzsinu
（3）z5（4）半径为10的球面
(1)
t=0:pi/180:2*pi;
4
x=cos(t);
y=sin(t);
z=t;
plot3(x,y,z)
(2)
u=0:pi/50:2*pi;
v=0:pi/50:2*pi;
ezsurf('(1+cos(u))*cos(v)','(1+cos(u))*sin(v)','sin(u)')
(4)为什么用不了ezplot3('x^2+y^2+z^2-100')？？？？？？？？？？？u=0:pi/50:2*pi;
v=0:pi/50:2*pi;
ezsurf('cos(u)*cos(v)','cos(u)*sin(v)','sin(u)')
5。
