现代测试技术A卷及答案
现代测试技术试卷.doc
甘肃农业大学农业电气化与自动化和电气工程及其自动化专业模拟题：现代测试技术试卷（李青）1.为什么要用电测试的手段进行非电量的测试？（1）非电量的物理特性和化学特性千差万别，在测量过程中，测量结构的传输和保存以及显示非常不方便，因而促使人们研究用电量测试手段来进行非电量的测试。
（2）由于电测技术具有测量精度高，反应速度快，数据传输方便，并且能够连续自动记录等优点。
2.一个完整的测试系统所经历的步骤？（1）必须要获得被测量的信息（2 ）根据被测量信息的物理学特性将其转换成容易处理和传输的电量信号（3）将电量信号所表示的信息进行变换或放大（4）用指示仪或记录仪将信息显示或记录下来。
3.现代测量技术的发展趋势？现代测试技术除了进一步提高测试的精度和可靠性外，总的发展趋势是测试系统的小型化，智能化，多功能化以及无接触化。
其特点主要表现在以下几个方面：（1）测试仪器应用范围的扩大（2）新型传感器的研究（3）多功能测试仪器的开发（4）测试系统的智能化。
4.信号的概念：为了达到观测事物某一本质问题的目的，人们采用各种技术手段来表达所需要的信息，以提供人们观测和分析，这种对信息的表达形式称为信号。
5.信号的分类：根据信号的特性，信号可分为连续信号和离散信号两大类；连续信号又可以分为确定性信号和随机信号两大类；确定性信号分为周期信号和非周期信号两大类；随机信号分为平稳随机信号和非平稳随机信号;平稳随机信号分为各态历经随机信号和非各态历经随机信号；离散信号分为周期离散信号和非周期离散信号。
6.时不变线性系统的主要性质：叠加性；比例特性；微分特性；积分特性；频率保持性；7.根据叠加性质，当一个测试系统有N个激励同时作用时，它的响应等于这N个激励单独作用的响应之和，即各个输入所引起的输出是互不影响的。
根据频率保持特性，若巳知系统都是线性的，其输入信号的频率也已知，那么，在所测得输出信号中，只有与激励频率相同的频率才可能是由该激励所引起的响应。

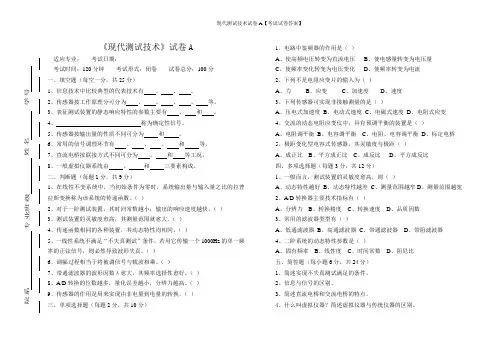

现代测试技术试卷A【考试试卷答案】
《现代测试技术》试卷A适应专业：考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空题（每空一分，共25分）1、信息技术中比较典型的代表技术有、、。
2、传感器按工作原理分可分为、、、、等。
3、表征测试装置的静态响应特性的参数主要有、和。
4、称为确定性信号。
5、传感器按输出量的性质不同可分为和。
6、常用的信号调理环节有、、、和等。
7、直流电桥按联接方式不同可分为、和等工况。
8、一般虚拟仪器系统由、和三要素构成。
二、判断题（每题1分，共9分）1、在线性不变系统中，当初始条件为零时，系统输出量与输入量之比的拉普拉斯变换称为该系统的传递函数。
（）2、对于一阶测试装置，其时间常数越小，输出的响应速度越快。
（）3、测试装置的灵敏度愈高，其测量范围就愈大。
（）4、传递函数相同的各种装置，其动态特性均相同。
（）5、一线性系统不满足“不失真测试”条件，若用它传输一个1000Hz的单一频率的正弦信号，则必然导致波形失真。
（）6、调幅过程相当于将被调信号与载波相乘。
（）7、带通滤波器的波形因数λ愈大，其频率选择性愈好。
（）8、A/D转换的位数越多，量化误差越小，分辨力越高。
（）9、传感器的作用是用来实现由非电量到电量的转换。
（）三、单项选择题（每题2分，共10分）1、电路中鉴频器的作用是（）A、使高频电压转变为直流电压B、使电感量转变为电压量C、使频率变化转变为电压变化D、使频率转变为电流2、下列不是电阻应变片的输入为（）A、力B、应变C、加速度D、速度3、下列传感器可实现非接触测量的是（）A、压电式加速度B、电动式速度C、电磁式速度D、电阻式应变4、交流的动态电阻应变仪中，具有预调平衡的装置是（）A、电阻调平衡B、电容调平衡C、电阻、电容调平衡D、标定电桥5、极距变化型电容式传感器，其灵敏度与极距（）A、成正比B、平方成正比C、成反比D、平方成反比四、多项选择题（每题3分，共12分）1、一般而言，测试装置的灵敏度愈高，则（）A、动态特性越好B、动态特性越差C、测量范围越窄D、测量范围越宽2、A/D转换器主要技术指标有（）A、分辨力B、转换精度C、转换速度D、品质因数3、常用的滤波器类型有（）A、低通滤波器B、高通滤波器C、带通滤波器D、带阻滤波器4、二阶系统的动态特性参数是（）A、固有频率B、线性度C、时间常数D、阻尼比五、简答题（每小题6分，共24分）1、简述实现不失真测试满足的条件。
现代测试技术B卷及答案
东北农业大学成人教育学院考试题签现代测试技术（B）一．名词解释（每题4分，共20分）1. 静态标定:2. 一阶测试系统:3. 频率域动态校准:4. 噪声形成干扰的三要素:5. 信号有效带宽:二、填空题（每题3分，共15分）1．电感式和电容式传感器常采用差动方式，不仅可提高，且能改善或消除。
2. 电涡流传感器是利用材料的电涡流效应工作，可分为低频式和高频式两种，其中前者常用于材料厚度的测量。
3．在调制解调技术中，将控制高频振荡的低频信号称为，载送低频信号的高频振荡信号称为，将经过调制过程所得的高频振荡波称为。
4．已知ttxsin12，t为单位脉冲函数，则积分dtttx2π= 。
5．已知霍尔式转速传感器的测速齿轮的齿数为20，若测得感应电动势的频率为300Hz，则被测轴的转速为。
三、选择题（每题3分，共15分）1．传感器灵敏度越高,表示该传感器（）。
A 、工作频带越宽 B、单位输入引起的输出量越大C、线性范围越宽D、允许的输入量越大2．周期信号傅立叶级数中的各项系数表示各谐波分量的（）。
A 相位B 周期C 振幅D 频率3．A/D转换器的位数越多，则其（）。
A 分辨力越低B 转换精度越高C 转换速度越快D 转换时间越短4．滤波器的-3dB频率指输出信号幅值为输入信号幅值的（）时所对应的截止频率。
A 2B 1C 2/2D 1/25．不能用于材料厚度的非接触测量的传感器为（）。
A 涡流式B 电容式C 压电式D 光电式四、问答题1. 一阶系统受到一个阶跃输入的作用，在2秒时达到输入最大值的20%，试求：测试系统的时间常数和当输出达到最大值的95%时，需多长时间？（15分）2．下图为动态应变仪工作框图，请指出图中A 、B 和C 分别代表什么？并说明B 和C 在系统中的作用是什么？（15分）(0t x (t x(t x (t y五、计算题（每题10分，共20分） 1．（10分）求下图周期性锯齿波()⎪⎭⎫ ⎝⎛≤≤-=222T t Tt Tt x 的傅立叶级数，并绘出其频谱图。
(2020年整理)试卷A及答案现代检测技术.doc
第3 页
西安交通大学本科生课程考试试题标准答案与评分标准
课程名称：现代检测技术课时：48 考试时间：XXXX年11月28
日
等环节。
2. 置于磁场中的载流导体，当它的电流方向与磁场方向不一致时，载流导体上平行电流和磁场方向上
的两个面之间产生电动势，这种现象称为霍尔效应。
半导体具有高的电阻率和载流子的迁移率3. 当光照射到硅片上时，在光子作用下产生电子-空穴对，自由电子会被势阱收集，电子数主要取决
于光照强度和收集（积分）时间的长短。
曝光时间越长，光生电子数越多，图像就越亮。
4. 测量1mm的位移可以采用电容、电感、光栅、光纤、容栅等多种传感器，任选两种。
5. 探底雷达可以用于建筑结构、道路桥梁、地质勘探、市政管线以及考古刑侦等方面。
雷达对钢筋敏
感程度远大于超声波。
因此雷达图像可较好地反映混凝土内部钢筋的存在和位置，并且还可以根据反射波的强弱显示钢筋的锈蚀情况。
超声波和雷达均可反映混凝土内部的结构缺陷，但对于不密实的混凝土内部区域，超声波以相对低速区可较好地显示出来，但雷达效果往往不明显。
四、计算题
1. （1）3分；（2）3分；（3）2分；
（3）
/30.005/1200.125 i
U U R R mV
=∆=⨯=
2. （3分）；
电压（V）。
现代测试技术试卷A答案
现代测试技术试卷A 答案一、填空题。
1、传感技术、通信技术、计算机技术。
2、电阻式、电感式、电容式、压电式、光电式。
3、灵敏度、非线性度、回程误差。
4、可以用数学关系式或图表精确描述的信号。
5、模拟式和数字式传感器。
6、电桥、放大器、滤波器、调制器和模数转换器。
7、单臂工况、相邻半桥工况和全桥工况。
8、计算机、仪器硬件和应用软件。
二、判断题。
1、×2、√3、×4、√5、×6、√7、×8、√9、√三、单项选择题。
1、C2、D3、C4、C5、D四、多项选择题1、A 、C2、A 、B 、C3、A 、B 、C 、D4、A 、D五、简答题1、如果一测试装置的输入x(t)和输出y(t)满足方程00()()y t A x t t =-，其中A 0和t 0均为常量，则称此测试装置为不失真测试装置。
它必须满足以下两个条件： 考察其传递函数0000()()()()()st st A e X s Y s H s A e X s X s --===，相应的频率响应函数为： 00()jt H j A e ωω-=，其幅频与相频特性分别为：00()()()()A H j A H j t ωωϕωωω===∠=- 可见，要实现不失真测试，测试装置的幅频特性应为常数，相频特性应为直线（线性）。
2、信号是信息的载体，是物质，具备能量；信息是信号所载的内容，不等于物质，不具备能量。
同一个信息，可以用不同的信号来运载，反过来，同一种信号也可以运载不同的信息。
3、直流电桥的特点是平衡电路简单，对联接导线的要求较低，可采用直流仪表测量，直流电源的稳定度容易保证；但要求后接比较复杂的直流放大器。
而交流电桥要求工作电源的电压波形没有畸变，频率必须稳定，否则电桥对基波调平衡后，仍会有高次谐波的电压输出。
交流电桥后接电路采用简单的交流放大器，但其容易受寄生参数和外界因素的影响。
4、虚拟仪器是指在通用的计算机平台上加上一组软件或硬件或接通其他仪器，用户根据自己的需要定义和设计仪器的测试功能，以实现对被测对象的数据采集、信号分析、数据处理、数据存储和可视化显示等功能，完成测试、测量和控制等任务。
kt_answer
“现代检测技术”试题参考答案一. 填空（共40分，每空1分）1. 测量系统的动态特性是描述输入量和输出量随时间迅速变化时，输出与输入之间的关系。
2. 测量误差按性质分为系统；随机；粗大三种误差。
3. 在光线作用下，能使物体产生一定方向的电动势的现象称为光生伏特效应。
4. 标准通用接口型测试系统采用的标准总线有GPIB总线、VXI总线、PXI总线、PCI/CompactPCI总线、RS232C总线和USB/IEEE-1394总线等。
（填其中4个）5. 常用的温度传感器有_热电阻__、_热电偶_____等。
6. 一阶测量系统的动态特性参数τ称为时间常数，在幅频特性曲线中称1/τ为转折频率或截止角频率；二阶测量系统的动态特性参数ω0称为系统无阻尼固有角频率，ζ称为阻尼比，当0≤ζ＜0.707 时，二阶系统幅频特性曲线存在谐振频率。
7. 光栅的位移放大作用可以用栅距W、主光栅和指示光栅夹角θ以及莫尔条纹间距B表示为：1 BWθ≈8. 请列举2个压电传感器可以测量的物理量：压力、位移（加速度）等9. 涡流检测是探测电导材料中表面及近表面伤痕的一种无损检测方法。
10. 现代测试系统基本型结构包括：传感器、信号调理、数据采集、信号处理及输出显示、打印等环节。
11. 微小直流电阻测量的三种方法是开尔文电桥、微欧计、脉冲电流法。
12. 惯性导航系统的核心是惯性测量单元(IMU)。
一个基本的惯性测量单元包括三个单自由度加速度计和三个单自由度陀螺仪或二个2自由度陀螺仪。
13. 微惯性测量单元由微机电系统加速度计和微机电系统陀螺仪组合而成的。
14. 迟滞指传感器输入沿正向行程和反向行程变化时输入输出特性曲线的不一致性。
15. 功能型光纤传感器（或称传感型、探测型），以光纤中波导光的属性如光强、相位、偏振态、波长被调制的特点而构成。
16. 某些晶体材料（如铁电晶体）具有自发极化现象，因温度变化引起自发极化强度变化的现象被称为热释电效应。
现代测试技术A卷及答案
注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
东北农业大学成人教育学院考试题签现代测试技术（A ）一、名词解释（每题3分，共15分） 1.频谱泄漏:2. 零状态响应:3. 功率信号:4. 准静态测试:5. 动态响应误差:二、填空题（每题1分，共20分）1．时间常数τ是一 阶传感器动态特性参数，时间常数τ越 ，响应越快，响应曲线越接近于输入阶跃曲线。
2．满足测试装臵不失真测试的频域条件是 和 。
3．电荷放大器常用做压电传感器的后续放大电路，该放大器的 与传感器产生的 成正比，与电缆引线所形成的分布电容无关。
4．信号当时间尺度在压缩时，则其频带变宽其幅值变 。
5．当测量较小 时，应选用电阻应变效应工作的应变片，而测量大应变值时，应选用 效应工作的应变片，后者应变片阻值的相对变化主要由材料 的相对变化来决定。
6．电感式和电容式传感器常采用差动方式，不仅可提高 ，且能改善或消除 。
7. 电涡流传感器是利用 材料的电涡流效应工作，可分为低频 式和高频 式两种，其中前者常用于材料厚度的测量。
8．在调制解调技术中，将控制高频振荡的低频信号称为 ，载送低频信号的高频振荡信号称为 ，将经过调制过程所得的高频振荡波称为 。
9．已知()t t x ωsin 12=，()t δ为单位脉冲函数，则积分()⎰∞+∞-⎪⎭⎫ ⎝⎛-⋅dt t t x ωδ2π= 。
10. RC 低通滤波器中的RC 值越大，则其上限截止频率越 。
11. 频率混叠是由于 引起的，泄漏则是由于 所引起的。
三、选择题（每题1分，共25分）1．离散、周期的时域信号频谱的特点是（ ）的。
A 非周期、离散B 非周期、连续C 周期、离散D 周期、连续注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
2．按传感器能量源分类，以下传感器不属于能量控制型的是（ ）。
A 电阻传感器 B 电感传感器 C 光电传感器 D 电容传感器3．变磁通感应式传感器在测量轴的转速时，其齿盘应采用（ ）材料制成。
现代测试技术A课后题参考答案
1) 下面哪个部件不属于透射电镜的电子光学系统(A)A.扩散泵B.电子枪C.中间镜D.荧光屏2)像差是影响透射电镜成像的主要因素，像差分为三种类型，下面不属于像差的是（C）A.像散B.色差C.色散D.球差3) 如没特别指明，扫描电子显微镜的分辨率通常是指用何种信号成像时的分辨率（D）A.俄歇电子B.透射电子C.背散射电子D.二次电子4) 透射及扫描电镜的电子枪有多种类型，除W灯丝和场发射灯丝外，还有一种是（C）A. PaB6B. TaB6C. LaB6D. GaB65) 用配有能谱仪的扫描电子显微镜不能进行分析的是下列哪一项（C）A.背散射电子像B.微区成分分析C.选区电子衍射D.二次电子像6)电子束与固体样品相互作用产生的物理信号中可用于分析200 nm厚表层形貌的信号是（C）。
A.二次电子B.吸收电子C.背散射电子D.透射电子7)透射电镜中的主要光阑包括（ABC）A.物镜光阑B.选区光阑C.聚光镜光阑D.孔径光阑8) 关于透射电子衍射，和X射线衍射相比较，说法正确的是（ABC）。
A.衍射半角小B.电子波的波长短C.可以和微区结构和形貌同步分析D.衍射强度小9) 以布拉格方程为基本原理的材料分析方法有（ABCD）。
A.透射电子衍射B.X射线衍射C.背散射电子衍射D.波谱分析10) 扫描电子显微镜主要利用（AB）成像。
A.背散射电子B.二次电子C.俄歇电子D.透射电子11) 像散是由于电磁透镜的中心区域和边沿区域对电子的会聚能力不同而造成的。
（X）12)在电子显微分析中，电子的波长是由磁透镜的强弱决定的。
（X）13)透射电镜中的明、暗场像是利用相位衬度进行成像。
（X）14)电子探针工作原理是利用波谱和能谱进行定性、定量分析。
（√）15)电子探针分析中背散射电子像的衬度取决于试样的凹凸状态。
（X）16)透射电镜中多晶体的电子衍射花样是规则排列的衍射斑点。
（X）。
(完整版)现代测试技术试题A
现代道路交通测试技术 试题A----答案一. 解：由题意频谱函数：x （ω）=dt e t x j ⎰+-∞∞-t )(ω =dt e j ⎰+--2/2/t ττω=2/2/12t/ττωω-+--j ej =()2/2/1ωτωτωj j e e j -- =ω2sin 2ωτ=τ/2/2sin ωτωτ∴频谱函数虚部为0，故相频谱为0； ΘX(0)=τωτωττωωω==→→2/2/sin lim )(lim 0x当ω=τπn （n=1,2,3……）时 X （ω）=0 故幅频谱图如下：二．解：因为信号是周期信号，可以用一个共同周期内的平均值代替整个历程的平均值故：dt t y t x T R TT xy ⎰+=∞→0)()(1lim )(ττ =1T dt t y t x T ⎰-+++000])(sin[)sin(φθτωθω=)cos(2100φωτ-y x三．1．试述瞬态瑞雷面波无损检测基本原理及其相应的测试技术要求。
参考答案：①基本原理：对于均匀的弹性半空间分层介质，其结构表面受到瞬态冲击作用时，将产生瞬态振动。
振动组份中包括纵波、横波和瑞雷波。
在一次冲击产生的波能中，瑞雷波占67%，即从一个振源向一个半无限介质表面辐射的总能量的三分之二形成瑞雷型表面波。
而纵波和横波只占有少量能量；并且在表面，随着波传播距离的增大其衰减比瑞雷面波大得多。
确切地说，纵波和横波引起的位移振幅沿表面随着距离的平方衰减，而瑞雷面波是随着距离的平方根而衰减，因此，在地基表面的瞬态振动中，瑞雷面波的衰减比纵波和横波衰减慢得多，瞬态表面波主要是由瑞雷波组成。
我们通过一系列的关系可以得出，利用瞬态瑞雷面波的传播速度和频率可以确定不同介质的穿透深度。
②技术要求：检测系统设计是否合理、仪表选型与安装是否符合要求，是保证质量检测精度和可靠性的关键，对其各组成部分有相应的技术要求。
1）．激振部分——力锤的选择 它是整套测量系统的前哨，对路面冲击信号的产生和冲击响应信号的正确检取，是系统准确测试的基本保证。
《现代测试技术》本科-期末试卷(A)-答案
参考答案及评分标准一、单项选择题（本大题共5小题，每空2分，共10分）1．X射线衍射分析的缩写是[ A ]A. XRD；B.TEM；C. SEM；D. DTA。
2．电子探针X射线显微分析的缩写是[ C ]A. TEM；B. SEM；C. EPMA；D. DTA3、吸光度与透射比的关系是[ A ]。
A. A = -lgTB. A=1/TC. A＝10TD. A=T -104．透射电镜是应用[ A ]来成像。
A. 透射电子；B. 背散射电子；C. 二次电子；D. 俄歇电子。
5．扫描电镜用不同信号成像时分辨率是不同的，分辨率最高的是[ B ]。
A. 背散射电子像；B. 二次电子像；C. X射线像；D. 吸收电子像。
二、多项选择题（本大题共5小题，每小题3分，共15分）1．由波的干涉加强条件出发，推导出衍射线的方向与点阵参数、入射线相对于点阵方位及X 射线波长之间的关系（X射线衍射的几何条件），这种关系的具体表现为[ AB ]A. 劳厄方程；B. 布拉格定律；C. 莫塞莱定律；D. 谢乐方程。
2．在电子与固体物质相互作用中，从试样表面出射的电子有[ ACD ]A. 背散射电子；B. 透射电子；C. 二次电子；D. 俄歇电子。
3．透射电镜电子图像的衬度按其形成机制有[ ABC ]。
A. 质厚衬度；B. 衍射衬度；C. 相位衬度；D. 形貌衬度。
4．影响红外光谱图中谱带位置的因素有[ ABCD ]A．诱导效应B．键应力C．氢键D．物质状态5．光电子能谱测量中化学位移的解释有以下模型[ ABC ]A．离子型化合物静电模型B．分子电位—电荷热能模型C．等效原子核心－等价电子壳层模型D．振动模型三、填空题（每小题1分，共10分）1. X射线管主要由阳极、阴极、和窗口构成。
2. 颗粒的粒度能显著影响粉体及其产品的性质和用途。
目前常用的粒度分析方法主要包括：筛分法、激光法和沉降法。
3.基体效应是指样品的基本化学组成和物理、化学状态的变化对分析线强度的影响。
2007试卷A及答案_现代检测技术
共 6 页第 1 页共6 页第2 页共 6 页第 3 页共 6 页第 4 页共6 页第5 页共 6 页第 6 页“现代检测技术”2007 A卷试题参考答案一。
填空（共25分，每空1分)1。
输入量和输出量不随时间变化或变化缓慢时，输出与输入之间的关系。
2. 其电阻值随着所受机械变形(伸长或缩短)的变化而发生变化的现象。
3. 系统；随机；粗大4。
外光电效应；内光电5。
RGB；HSL6. 传感器；信号调理;计算机7。
霍尔传感器；光纤传感器。
（答出两个位移传感器即可）8. τ或时间常数；ω0或系统无阻尼固有角频率；ζ或为阻尼比9。
10。
自相关函数;互相关函数11。
厚度、无损探伤、计数、距离等12。
线性；较大直线位移或角位移。
13. 相反；相同二. 选择题（共10分，每题1分）1。
A;2。
C；3. C；4. A；5. D；6. B；7。
A、D；8. B;9. C；10。
B三.简答题（共35分，每题5分）1。
获取有用的信息，即借助专门的设备、仪器、设计合理的实验方法与必需的信号分析及数据处理，获得与被测对象有关的信息，最后将结果进行显示或输入到其它信息处理装置、控制系统。
2. 根据电容式传感器的工作原理，可分为变间距式、变面积式和变介电常数式，利用极板间距和极板覆盖面积的变化,可以测量直线位移或角位移；通过弹性元件也可以测量力、压力、振动或加速度等;利用介电常数的变化还可以进行一些特殊量的测量，如液位、浓度、厚度、湿度等。
3。
压电式传感器只有在负载阻抗无穷大、内部也无漏电时，受力后产生的电压（电荷）才能长期保存下来，否则电路将以某时间常数按指数规律放电。
这对于测量缓变信号极为不利，必将造成测量误差。
（而在动态测量时，电荷量可以不断得到补充，）因此压电式传感器适于动态测量，而不能用来测量变化比较缓慢的信号。
4。
霍尔式传感器转换效率较低，受温度影响大，但其结构简单、体积小、坚固、频率响应宽、动态范围（输出电势变化）大、无触点，使用寿命长、可靠性高、易微型化和集成电路化，因此在测量技术、自动控制、电磁测量、计算装置以及现代军事技术等领域中得到广泛应用。
试卷A及答案-现代检测技术
西安交通大学考试题成绩课程现代检测技术学院电信学院考试日期2008 年11 月28 日专业班号√姓名学号期中期末一、名词解释（每题2分，共10分）1. 测试系统的灵敏度2. 压电效应3. 热电偶冷端补偿4. 电阻应变效应5. 虚拟仪器二、填空（每空1分，共30分）1. 一阶系统的时间常数τ表征系统的特性，一阶系统的截止频率表示为；二阶系统的动态参数是阻尼比ζ和，通常ζ= 时，响应速度快，动态误差小，系统的输出能够以较快的速度达到给定的误差范围。
2. 线性度是指，也称非线性误差，常用的直线拟合方法有理论拟合、和等。
3. 常用的应变片有与两大类，其中灵敏度较高的是，线性度较好的是。
4. 为了加强居民小区的安全，可以在小区围墙上加装传感器进行昼夜监控。
5. 可以进行转速测量的传感器包括、和；可以进行金属工件厚度测量的传感器包括、共4 页第1 页和 。
6. 在图像测量中，为了确定工件的角点，常采用 方法，它的原理是 。
7. 光电管、光电倍增管是利用 效应工作的，光电池是利用 效应工作的，光敏电阻是利用 效应工作的。
8. 极距变化型的电容式传感器常采用差动结构，目的是 以及 。
9. 为利用电桥的和差特性，提高系统的灵敏度，应使 桥臂上电阻应变极性相同， 桥臂上电阻应变极性相反。
10. GPS 卫星导航系统由3部分组成，分别是 、 和 。
三、简答（每题5分，共25分） 1. 基本型现代检测系统包括哪些环节？2. 什么是霍尔效应？为什么半导体材料适合于作霍尔元件？3. 请从CCD 的原理解释图像亮度与曝光时间的关系。
4. 如果对1mm 左右的微位移量进行检测，请问可以选用什么传感器？列举2种方案，并解释其工作原理。
5. 探底雷达可以完成哪些检测任务？在对混凝土构件进行探测时与超声波传感器有何异同？四、计算题（共20分）1. 有一悬臂梁，在其中部上、下两面各贴两片应变片，组成全桥，如题图1所示。
1）请给出由这四个电阻构成全桥电路的示意图。
测试技术考试试题库(带答案)
测试技术考试试题库（带答案）一、填空（每空1份，共20分）1．测试技术的基本任务是。
2．从时域看，系统的输出是其输入与该系统的卷积。
3．信号的时域描述，以为独立变量；而信号的频域描述，以为独立变量。
4．如果一个信号的最高频率为50Hz，为了防止在时域采样过程中出现混叠现象，采样频率应该大于 Hz。
5．在桥式测量电路中，根据其的性质，可将其分为直流电桥与交流电桥。
6．金属电阻应变片与半导体应变片的主要区别在于：前者利用引起的电阻变化，后者利用变化引起的电阻变化。
7．压电式传感器是利用某些物质的而工作的。
8．带通滤波器的上下限截止频率为fc2、fc1，其带宽B = ；若其带宽为1/3倍频程则fc2 = fc1。
9．属于能量控制型的传感器有、等。
10根据载波受调制的参数不同，调制可分为、、。
11相关滤波的工作原理是。
12 测试装置的动态特性可以用函数、函数和函数进行数学描述。
二、选择题（把正确答案前的字母填在空格上，每题1分，共10分）1．不能用确定的数学公式表达的信号是信号。
A 复杂周期B 非周期C 瞬态D 随机2．平稳随机过程必须。
A 连续 B统计特征与时间无关 C 各态历经 D 统计特征等于时间平均3．一阶系统的动态特性参数是。
A 固有频率B 阻尼比C 时间常数D 灵敏度4．系统在全量程，输入量由小到大及由大到小时，对于同一个输入量所得到的两个数值不同的输出量之间的最大差值称为。
A 回程误差B 绝对误差C 相对误差D 非线性误差5．电阻应变片的输入为。
A 力B 应变C 速度D 加速度6．用于评价系统的输出信号和输入信号之间的因果性。
A 传递函数B 互相关函数C 互谱密度函数D 相干函数7．为使电缆的长短不影响压电式传感器的灵敏度，应选用放大器。
A 电压B 电荷C 微分D 积分8．在测量位移的传感器中，符合非接触测量而且不受油污等介质影响的是传感器。
A 电容式B 压电式C 电阻式D 电涡流式9．信号分析设备可分析的频率低于磁带记录仪记录信号的频率，可将磁带，也可达到分析的目的。
山东大学2010——2011学年第二学期现代检测技术(A卷)及部分答案
得分 阅卷人四、设计题（10分）请设计相同频率、相同幅值，但相位不同的两列正弦波的相位差的测量方案，要求：4、简述测量基本原理；5、绘出测量方案简图；6、简述测量过程。
答：本题答案分为如下几种：1、示波器直接测量法2、李萨如法测量相位差3、单片机测量电路法等几种方法，单纯利用第一种方法过于简单，适当给分，按第二种和第三种方法回答可以根据情况适当扣分。
下面给出参考答案：相位差测量的基本原理是基于频率信号的测量。
它可将不同相位的信号整形为方波信号送入单片机，这样就可将相位差的测量转变为求方波的脉宽，图4.1所示是其相位差测量电路。
该电路将两路信号输入到电路接入端，再分别经限幅、滤波和整形处理，然后将得到的两路方波信号各自输入到单片机的两个捕获端口。
之后，在单片机中经过计算，即可得到脉宽以及周期，最终得到两个周期稳定的模拟输入信号之间的相位差。
图4.2所示是其相位差波形图。
在图4.2中的两路相位不同的方波信号中，T1为信号1的上升沿到来时的时刻，T2为信号2上升沿到来时的时刻，如果可同时得到方波信号的周期T ，则它们之间的相位差的理论计算公式为这样，只需要得到这两路信号的上升沿时刻及其周期，便可计算出它们的相位差。
得分 阅卷人五、论述题（10分）请列举出不少于5种教材未涉及到的现代检测技术，并简述其用途。
答：本题主要考察学生对现代检测技术的最新进展的了解情况，可以是上课时补充的材料中的检测技术，也可以是通过其他途径了解到的检测技术的最新进展，因此，评分标准不唯一，只要符合题意即可，以下列出部分参考答案，每一条计2分，技术和用途各占1分。
1、生物传感器：电子鼻等，可用于气味的检测和分析。
2、核磁共振技术：医学诊断。
3、加速度传感器：电梯的控制 4、雷达检测技术：飞行器的检测 5、微粒检测技术：空气质量检测等图4.1相位差测量电路图4.2相位差波形图学院 专业 级 学号 姓名 ……………………密………………………封………………………线…………………………。
测试技术考试试题库(带答案)
测试技术考试试题库（带答案）一，学院班级姓名学号题号一二三四五六总分得分一、填空（每空 1 份，共20 分）1．测试技术的基本任务是。
2．从时域看，系统的输出是其输入与该系统的卷积。
3．信号的时域描述，以为独立变量；而信号的频域描述，以为独立变量。
4．如果一个信号的最高频率为50Hz，为了防止在时域采样过程中出现混叠现象，采样频率应该大于Hz。
5．在桥式测量电路中，根据其的性质，可将其分为直流电桥与交流电桥。
6．金属电阻应变片与半导体应变片的主要区别在于：前者利用引起的电阻变化，后者利用变化引起的电阻变化。
7．压电式传感器是利用某些物质的而工作的。
8．带通滤波器的上下限截止频率为fc2、fc1，其带宽 B = ；若其带宽为1/3 倍频程则fc2 = fc1。
9．属于能量控制型的传感器有、等。
10 根据载波受调制的参数不同，调制可分为、、。
11 相关滤波的工作原理是。
12 测试装置的动态特性可以用函数、函数和函数进行数学描述。
二、选择题（把正确答案前的字母填在空格上，每题 1 分，共10 分）1．不能用确定的数学公式表达的信号是信号。
A 复杂周期B 非周期C 瞬态D 随机2．平稳随机过程必须。
A 连续B 统计特征与时间无关C 各态历经D 统计特征等于时间平均3．一阶系统的动态特性参数是。
A 固有频率B 阻尼比C 时间常数D 灵敏度4．系统在全量程内，输入量由小到大及由大到小时，对于同一个输入量所得到的两个数值不同的输出量之间的最大差值称为。
A 回程误差B 绝对误差C 相对误差D 非线性误差5．电阻应变片的输入为。
A 力B 应变C 速度D 加速度6．用于评价系统的输出信号和输入信号之间的因果性。
A 传递函数B 互相关函数C 互谱密度函数D 相干函数7．为使电缆的长短不影响压电式传感器的灵敏度，应选用放大器。
A 电压B 电荷C 微分D 积分8．在测量位移的传感器中，符合非接触测量而且不受油污等介质影响的是传感器。
现代测试技术自测试题word版本
且信号频率ω在0 - 0.58ωn，则失真小……………………（3分）
3.光线示波器的结构组成：光学系统；电磁系统和振动子；时标装置；纸带传动和控制系统。……………………………………………………………………（2分）
工作原理：动圈式振动子的线圈流过被测信号电流且在静止磁场的作用下，线圈偏
现代测试技术自测试题
现代测试技术自测试题一
一、填空题：（每空1分，满分20分）
1.机械工程测试技术是一门专业技术基础课，要完成对机械参量的测试技术包括__________________和_____________________两个方面的内容；实际采用的测试方法有机械法、光学法和法。
2.传感器的敏感元件是；
转换元件是。10mm差动变压器式位移传感器的转换原理是。
3.压电式传感器的压电效应是
_________________________；热电偶传感器是将温装置，则按幅频特性可分为、、
______________和带阻滤波器。
6.常见的记录仪器有、光线示波器和、计算机记录仪。
1.差动式电容传感器由两个单电容传感器构成，其输出量是两个单电容传感器的差值输出，该值与被测量成线性关系。…………………………………………（2分）
优点：灵敏度提高一倍
线性度提高一个数量级
抑制共模干扰……………………………………………（3分）
2.一阶系统：时间常数τ越小，则频带宽，失真小。……………………（2分）
八、（满分7分）试用光电式传感器测量电动机的转速，画出该测试系统的组成结构框图，并说明其测量的原理。
现代测试技术自测试题一参考答案及评分标准
一、填空题：（每空1分，满分20分）错填、漏填均得0分。
现代测试技术复习题有答案
填空题1、示值误差定义为( 绝对误差)与( 测量值)的比值，通常用百分数表示。
2、为保证在测量80V电压时，误差≤±1%，应选用等于或优于( )级的100V量程的电压表。
3、用四位半的DVM测量15V的稳压电源电压为15.125V，取四位有效数字时，其值为( )。
4、某DVM的最大读数容量为19999，则该表属于( )位表，在0.2V 量程的分辨力为( )µV。
5、用电子电压表测量一个稳定电压，得到下列数列： 90.1，90.2，90.0，90.4，90.6(V) 则：(1)算术平均值=（）V；(2)数列标准偏差=（） V；（3）算术平均值的标准偏差=( )V。
6、图所示电路，R11 = R12 = R2 = R。
求运算关系式：υO = f (υI1，υI2)。
7、在测量数据为正态分布时，如果测量次数足够多，习惯上取作为判别异常数据的界限，这称为莱特准则。
8、相对真误差定义为 ________ 与 ________ 的比值，通常用百分数表示。
9、随机误差的大小，可以用测量值的 ________ 来衡量，其值越小，测量值越集中，测量的 ________ 越高。
10、测量值的数学期望 M( x ) ，就是当测量次数 n 趋近无穷大时，它的各次测量值的_______ 。
11、随机误差的特点有 ___________、____________、___________。
12、将 15.35保留 3 位有效数字后为 __________。
13、将 362.500000000000001 保留 3 位有效数字后为___________。
14、用一只 0.5 级 50V 的电压表测量直流电压，产生的绝对误差≤ __ 伏。
15、设，且各分项的相对误差分别为，则 y 的相对误差 =____ 。
16、调节示波器“水平位移”旋钮，是调节___ _的直流电位。
17、根据测量误差的性质和特点，可将它们分为 ________ 、 ________ 、 ________ 。
《现代测试技术》课件
详细描述
信号发生器通常采用晶体振荡器或合成技 术，能够产生高精度和高稳定性的信号， 并且具有低噪声和低失真的特点。
05
现代测试技术的应用实例
在通信领域的应用实例
信号完整性测试
无线通信测试
利用先进的测试设备和技术，对通信 设备的信号质量和传输性能进行全面 检测，确保信号在传输过程中保持完 整。
频谱分析仪广泛应用于通信、雷达、电子对抗、频谱管理等领 域。
频谱分析仪通常采用快速傅里叶变换技术，能够实现快速和准 确的频谱分析，并且具有高灵敏度和宽动态范围的特点。
网络分析仪
总结词
网络分析仪是一种用于测量电子设备网络特性的仪器。
详细描述
网络分析仪能够测量电子设备的阻抗、导纳、增益、相位 等参数，并且可以分析网络的频率响应和传输特性。
信号的预处理
对采集到的信号进行滤波、放大 、去噪等处理，以提高信号质量 。
数字信号处理
离散傅里叶变换（DFT）
将时域信号转换为频域信号，便于分析信号的频率成分。
数字滤波器
通过设定滤波器参数，对信号进行滤波处理，以提取特定频率范围的信号或抑制噪声。
频谱分析
频谱分析方法
包括傅里叶分析、小波分析等，用于 研究信号的频率特性。
精度和准确性
测试系统应具备高精度和准确性，以减小测 量误差。
实时性
测试系统应具备快速响应能力，能够实时采 集和处理数据。
可扩展性
测试系统应具备良好的可扩展性，方便后续 升级和功能扩展。
测试系统的优化设计
模块化设计
将测试系统划分为多个模块，每个模 块具有独立的功能和接口，便于维护 和升级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
东北农业大学成人教育学院考试题签现代测试技术（A ）一、名词解释（每题3分，共15分） 1.频谱泄漏:2. 零状态响应:3. 功率信号:4. 准静态测试:5. 动态响应误差:二、填空题（每题1分，共20分）1．时间常数τ是一 阶传感器动态特性参数，时间常数τ越 ，响应越快，响应曲线越接近于输入阶跃曲线。
2．满足测试装臵不失真测试的频域条件是 和 。
3．电荷放大器常用做压电传感器的后续放大电路，该放大器的 与传感器产生的 成正比，与电缆引线所形成的分布电容无关。
4．信号当时间尺度在压缩时，则其频带变宽其幅值变 。
5．当测量较小 时，应选用电阻应变效应工作的应变片，而测量大应变值时，应选用 效应工作的应变片，后者应变片阻值的相对变化主要由材料 的相对变化来决定。
6．电感式和电容式传感器常采用差动方式，不仅可提高 ，且能改善或消除 。
7. 电涡流传感器是利用 材料的电涡流效应工作，可分为低频 式和高频 式两种，其中前者常用于材料厚度的测量。
8．在调制解调技术中，将控制高频振荡的低频信号称为 ，载送低频信号的高频振荡信号称为 ，将经过调制过程所得的高频振荡波称为 。
9．已知()t t x ωsin 12=，()t δ为单位脉冲函数，则积分()⎰∞+∞-⎪⎭⎫ ⎝⎛-⋅dt t t x ωδ2π= 。
10. RC 低通滤波器中的RC 值越大，则其上限截止频率越 。
11. 频率混叠是由于 引起的，泄漏则是由于 所引起的。
三、选择题（每题1分，共25分）1．离散、周期的时域信号频谱的特点是（ ）的。
A 非周期、离散B 非周期、连续C 周期、离散D 周期、连续注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
2．按传感器能量源分类，以下传感器不属于能量控制型的是（ ）。
A 电阻传感器 B 电感传感器 C 光电传感器 D 电容传感器3．变磁通感应式传感器在测量轴的转速时，其齿盘应采用（ ）材料制成。
A 金属 B 导磁 C 塑料 D 导电4．测试装臵能检测输入信号的最小变化能力，称为（ ）。
A 精度B 灵敏度C 精密度D 分辨力 5．数字信号的特征是（ ）。
A 时间上离散，幅值上连续B 时间、幅值上都离散C 时间上连续，幅值上量化D 时间、幅值上都连续 6. 描述传感器静态特性的指标有 。
A 幅频特性B 稳定时间C 动态范围D 线性度 7. 下列统计参数中，用以描述随机信号波动范围的参数为 。
A 均值B 方差C 均方值D 概率密度函数 8.信号的时域描述与频域描述通过 来建立关联。
A 拉氏变换B 卷积C 傅立叶变换D 相乘 9．理想滤波器在通带内的幅频特性为 。
A 常数B 零C 零或常数D 无法确定10. 如果隔振台对低频激励起不了明显的隔振作用，但对高频激励却有很好的隔振作用，那么，隔振台属于 。
A 高通滤波器B 低通滤波器C 带通滤波器D 带阻滤波器 11.测试装置能检测输入信号的最小变化能力，称为 。
A 量程 B 灵敏度 C 精确度 D 分辨力12.已知变磁通式转速传感器的测速齿轮的齿数为30，若测得感应电动势的频率为300Hz ，则被测轴的转速为 。
A 300转/分B 480转/分C 900转/分D 600转/分 13.滤波器的-3dB 截止频率指信号幅值衰减为输入幅值 对应的频率。
A 2 B 1 C 2/2 D 1/214.对连续信号进行采样时，若信号的记录时间不变，采样频率越高，则 。
A 泄漏误差越大 B 频率混叠越严重 C 采样点数越多 D 频域分辨率越低 15.压电式传感器目前多用于测量 。
A 静态力B 温度C 速度D 加速度与动态力16．当∞→τ时，两信号的互相关函数呈周期变化，说明两信号必定 。
A 为周期信号B 含有同频率的周期成分C 为非周期信号D 含有不同频率的周期成分 17.滤波器的带宽越小，表示该滤波器 。
A 建立时间越短，频率分辨率越低B 建立时间越长，频率分辨率越低C 建立时间越短，频率分辨率越高D 建立时间越长，频率分辨率越高18．若0δ、δ∆分别为变极距型电容式传感器极板间的初始极距和极距变化量，S 为极板面积，在1<<∆δ的条件下，该电容传感器灵敏度近似为 。
A ．δεδ∆ B ．2δεδ∆ C ．0δεS D ．2δεS 19．若瞬变信号)(t x 的频谱为)(f X ，则信号)(bt ax (其中a 、b 均为正实常数)的频谱为注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
A ()a f X bbB (b f X a b C ()b f X a aD )(a f X b a20.测试系统动态特性的测定方法包括阶跃响应试验和 试验。
A 频率响应B 脉冲响应C 传递函数D 任意输入响应 21．以下 的频谱为连续频谱。
A 周期矩形脉冲B 正弦函数C 矩形窗函数D 周期方波 22．单位脉冲函数的采样特性表达式为 。
A )(d )()(00t x t t t t x =-⎰∞∞-δ B )()(*)(00t t x t t t x -=-δC )()(*)(t x t t x =δD 1)(⇔t δ23．属于物性型传感器为 。
A 应变式传感器B 电感式传感器C 电容式传感器D 压电式传感器 24．可以实现非接触振动测量的传感器为 。
A 应变式传感器B 电感式传感器C 电容式传感器D 压电式传感器 25．动态电阻应变仪中相敏检波电路的作用是 。
A 幅值调制B 幅值解调C 频率解调D 滤波四、简答题（每题10分，共20分）1．根据滤波器的选频作用，一般将滤波器分为低通、高通、带通和带阻滤波器。
下图为这些滤波器的幅频特性，请分别标注出来。
并列出4个实际滤波器的主要特征参数。
（10分）c 2c 1c 1c 2c 1c 2(a) 带通 (b) 高通 (c) 带阻 (d) 低通注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
2．下图为同一正弦信号分别用相同时宽的矩形窗和汉宁窗截断后得到的频谱图。
请指出下面二个频谱图分别采用以上哪个窗函数得到的，并说出这两种窗函数的主要特点。
（10分）(a) 汉宁窗 (b) 矩形窗五、计算题（每题10分，共20分） 1．（10分）求下图周期性锯齿波()⎪⎭⎫ ⎝⎛≤≤-=222T t Tt Tt x 的傅立叶级数，并绘出其频谱图。
Fs/2频率幅度Fs/2幅度频率tT/2-T/21-10 ‥‥‥‥‥‥ x (t )注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
2．（10分）求周期余弦信号()ωt=的均值、均方值、自相关函数和自谱。
x cosAt注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
答案一、名词解释1、在频域中，则是该时间函数与窗函数的傅立叶变换相卷积，由于窗函数的带宽是无限的，所以卷积后将使原带限频谱扩展开来，占据无限频带，这种由于截断而引起的谱峰下降，频谱扩展称为频谱泄漏。
2、与连续系统相类似，线性时不变离散系统差分方程的全响应也可以分解为零输入响应和零状态响应。
3、信号的平均功率P定义为式中Ｔ是在上所截取的时间区间。
若Ｐ为有限值，则称信号为功率有限信号，简称为功率信号4、幅频特性近似于常数，相频特性近似于直线5、动态响应误差是以准静态测试方法实施动态测试时固有的一种测试误差。
它是由于测试系统非理想传输特性引起被测信号波形畸变而形成的测试误差。
二、填空题1、小2、幅频特性为一常数，相频特性与频率成线性关系3、输出电压，电荷量4、小5、应变值，压阻，电阻率6、灵敏度，非线性。
7. 金属透射反射 8．调制波，载波，已调制9． 12 。
10. 小。
11. 采样频率过低信号截断三、选择题CCBDB DBCAB DDCCD BDDAA CADCB四、简答题1、主要特征参数（任选4个）：(1) 截止频率(2) 带宽(3) 纹波幅度(4) 品质因子(5) 倍频程选择性(6) 滤波器因数2、答：注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
矩形窗的特点：主瓣比较集中。
但旁瓣较高，并有负旁瓣，导致变换中带进了高频干扰和泄漏，甚至出现负谱现象。
汉宁窗的特点：主瓣较宽，旁瓣较低，衰减速度也较快。
但带宽加宽，使得频率分辨力下降。
五、计算题 1、()()()()()整数∈+==⎪⎩⎪⎨⎧-=-=⎪⎪⎭⎫⎝⎛-⋅-=⋅=⋅⋅=⎰⎰⎰k 12222cos 2d cos cos 8d sin 8d sin 242/0002/00022/0022/00k n k n n n n n t n t n n t n t T t t n t Tt t n t T T b T T T T n ππππωωωωωω()()()()()⎪⎭⎫ ⎝⎛⋅⋅⋅-+-+=t t t t t t x 000005sin 513sin 413sin 312sin 21-sin π2ωωωωω n n bA =为偶数为奇数n n n ⎩⎨⎧=π0ϕ2、解：均值()0d cos 1d 1lim 00===⎰⎰∞→TT T x t ωt A T t t x T μ均方值()()()2d cos2121d cos 1d 1lim 220202A t ωt TA t ωt A T t t x T TT T T x =+===⎰⎰⎰∞→μ 自相关函数()()()τττωA t t ωωt A T t t x t x T R T T T x cos 2d cos cos 1d 1lim 2020=+⋅=+=⎰⎰∞→ 自谱()()()[]0022ωωδωωδω++-=πA S x000000注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
