预应力工程图片

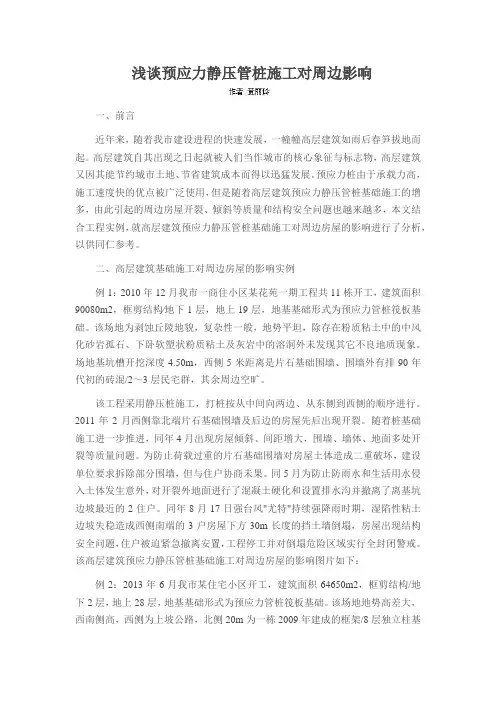

浅谈预应力静压管桩施工对周边影响
浅谈预应力静压管桩施工对周边影响一、前言近年来，随着我市建设进程的快速发展，一幢幢高层建筑如雨后春笋拔地而起。
高层建筑自其出现之日起就被人们当作城市的核心象征与标志物，高层建筑又因其能节约城市土地、节省建筑成本而得以迅猛发展。
预应力桩由于承载力高，施工速度快的优点被广泛使用，但是随着高层建筑预应力静压管桩基础施工的增多，由此引起的周边房屋开裂、倾斜等质量和结构安全问题也越来越多，本文结合工程实例，就高层建筑预应力静压管桩基础施工对周边房屋的影响进行了分析，以供同仁参考。
二、高层建筑基础施工对周边房屋的影响实例例1：2010年12月我市一商住小区某花苑一期工程共11栋开工，建筑面积90080m2，框剪结构∕地下1层，地上19层，地基基础形式为预应力管桩筏板基础。
该场地为剥蚀丘陵地貌，复杂性一般，地势平坦，除存在粉质粘土中的中风化砂岩孤石、下卧软塑状粉质粘土及灰岩中的溶洞外未发现其它不良地质现象。
场地基坑槽开挖深度4.50m，西侧5米距离是片石基础围墙、围墙外有排90年代初的砖混/2～3层民宅群，其余周边空旷。
该工程采用静压桩施工，打桩按从中间向两边、从东侧到西侧的顺序进行。
2011年2月西侧靠北端片石基础围墙及后边的房屋先后出现开裂。
随着桩基础施工进一步推进，同年4月出现房屋倾斜、间距增大，围墙、墙体、地面多处开裂等质量问题。
为防止荷载过重的片石基础围墙对房屋土体造成二重破坏，建设单位要求拆除部分围墙，但与住户协商未果。
同5月为防止防雨水和生活用水侵入土体发生意外，对开裂外地面进行了混凝土硬化和设置排水沟并撤离了离基坑边坡最近的2住户。
同年8月17日强台风"尤特"持续强降雨时期，湿陷性粘土边坡失稳造成西侧南端的3户房屋下方30m长度的挡土墙倒塌，房屋出现结构安全问题，住户被迫紧急撤离安置，工程停工并对倒塌危险区域实行全封闭警戒。
该高层建筑预应力静压管桩基础施工对周边房屋的影响图片如下：例2：2013年6月我市某住宅小区开工，建筑面积64650m2，框剪结构/地下2层，地上28层，地基基础形式为预应力管桩筏板基础。
预应力张拉
• 水泥浆泌水率：3小时钢丝间的泌水率为0，24小时自由泌水率为0。水泥浆自调制至压入孔道的延续 时间不宜超过40min，水泥浆在使用前和压浆过程中应经常搅动。水泥浆流动度（25℃）：初始流动 度10-17s、30min流动度10-20、60min流动度10-25。
• 水泥浆泵应是活塞式的或排液压式的，泵及其循环应是完全封闭的，以避免气泡进入水泥浆内。它 能在压浆完成的管道上保持压力，且装有一个喷嘴，该喷嘴关闭时，导管中无压力损失。
• 预应力钢束采用两端张拉，锚具变形计钢束回缩总变形值取12mm。
精选课件
17
预应力钢绞线制作（一）
1、钢绞线的运输及保管 预应力钢绞线在运输中或现场使用时，应避免造成局部弯曲和折伤，不得抛扔 或拖卷。 现场保管时，下面应垫上方木，上面覆盖雨布防腐蚀。 2、钢绞线开盘 钢绞线呈圆盘状运至现场后，先平置在方木上，以防泥土、水对钢绞线的腐蚀 ，四周用直径为4.2cm的钢管将钢绞线固定，以防拉出散乱、扭曲和伤人。打开 钢绞线外包装，抽出钢绞线线头，抽拉时，一边拉，一边放松其扣，否则钢绞 线会乱盘，对于有缺陷的部分，必须处理。 3、钢绞线的切割和编束 根据图纸设计尺寸，确定料长，采用砂轮锯切断，不得用电弧切割。同一根钢 绞线不得有接头，同管道内采用长度相等的钢绞线，编束时，分根理顺，绑扎 牢固，防止相互缠绕。
• 本桥桥面负弯矩张拉均采用Ⅱ级低松弛高强钢绞线，产品应符合GB/T5224-2003的 标准（公称直径φ15.7mm,公称面积140mm2，抗拉强度标准值为fpk=1860MPa,弹性 模量Ep=1.95*105MPa）;锚具符合《公路工程预应力筋用夹片锚具、夹具和连接器 技术条件》(15-5型);管道形成采用Φ内50mm塑料波纹管成孔，塑料波纹管符合 《预应力混凝土用金属波纹管》JG225-2007要求(管道摩擦系数u=0.155,偏差系数 k=0.0015,预应力松弛系数取0.3)。
预应力箱梁压浆工艺及现场图片
预应力箱梁压浆工艺及现场图片孔道压浆采用真空压浆工艺，真空压浆是后张预应力混凝土结构施工中的一项新技术，其原理是在孔道的一端采用真空泵对孔道进行抽真空，使之产生-0.06～-0.08MPa左右的真空度，然后用压浆泵将优化后的水泥浆从孔道的另一端压入，直至充满整条孔道，并加以0.5～0.6MPa的正压力，以提高预应力孔道压浆的饱满度和密实度。
其生产工艺如下所示。
密封孔道→设备检查→试抽真空→搅拌水泥浆→抽真空压浆→清洗→结束张拉施工完成后，切除外露的钢绞线（钢绞线外露量40~50mm），进行封锚。
封锚采用无收缩水泥砂浆封锚，封锚时必须将锚下垫板及夹片、外露钢绞线全部包裹，覆盖层厚度大于15mm，砂浆封锚完成24小时后，且终拉完成后48小时内进行管道真空辅助压浆。
清理锚垫板的压浆孔，保证压浆通道畅通。
确定抽真空端和压浆端，安装引出管、球阀和接头，并检查其功能。
压入管道内的浆不得含未搅拌的水泥团块，初凝时间不小于4h，终凝时间不大于24小时，出机流动度14～22s，30min出机流动度不大于30s，压浆时浆体温度不超过35℃，压浆时及压浆后3天内，梁体及环境温度不得低于5℃。
抗压强度7天不小于35 MPa，28天不小于50MPa；抗折强度7天不小于6.5MPa，28天不小于10MPa；24h 浆体自由膨胀率为0～3%。
浆体对钢绞线无腐蚀作用。
浆体拌合操作顺序：首先在搅拌机中加入实际拌合用水量的80-90％，开动搅拌机，均匀加入全部压浆剂，边加入边搅拌，然后均匀加入全部水泥。
全部粉料加入后再搅拌2min；然后加入剩余的10％-20％的拌合水，继续搅拌2min。
然后通过过滤器（网孔格不大于3×3mm的过滤网）进入储料罐，并不断搅拌，以防止水泥浆泌水沉淀。
水泥浆搅拌结束至压入管道时间间隔不得超过40min。
启动真空泵抽真空，使真空度达到-0.06～-0.08Mpa并保持稳定。
启动压浆泵，当压浆泵输出的浆体达到要求的稠度时，将泵上的输送管阀门打开，开始压浆。
预应力锚索(筋)施工工艺工法(后附图片)
预应力锚索（筋）施工工艺工法1.1工艺工法概况预应力锚索是基坑围护结构的加固体系；是临时结构，与钢支撑的作用，空腔部分可以不注浆，变形过大时需要重新张拉；适用范围无止水帷幕要求的，否则需要采取降水措施。
（钻孔桩、钢板桩围护结构）预应力锚固技术自20世纪60年代开始引入我国以来，已在水电等行业广泛应用。
后来经过改进，内锚固段采用灌浆(水泥浆或水泥砂浆)，施工方便，锚固力大。
预应力锚索的孔深已达到80m以上，锚固对象已从岩体扩展到土层和堆积体。
预应力锚索的结构形式和施工工艺也不断推陈出新，产生了无粘结预应力锚索、压力型内锚头、单孔多锚头等技术和工艺。
1.2工艺原理预应力锚索在深基坑开挖支撑防护体系中应用广泛。
锚固段内锚索荷载依靠锚固段预应力钢绞线与浆体相接触界面上的粘结应力,由锚固段渐进式的往下传递,荷载作用时在锚固段上部浆体中拉应力集中,并沿深度方向衰减。
在预应力锚索中设置一定长度的自由段,岩体对锚固段的锚固力通过自由段传递到腰梁及防护桩上并实现受力平衡。
粘结式锚索用于支撑体系一方面由于预应力作用,使钻孔桩与锚固段间的土体结构呈密实压缩状态,保持挡护土体的整体性,另一方面由于锚索施加的预应力作用改变了破裂面土体的应力状态,从而保证开挖基坑边坡土体的自稳能力2 工艺工法特点2.1浆体受压，加大了被锚固体的受压范围，使锚固体和被锚固体能够提供更高更稳定的锚固力拉力，因而对软弱地层适应性强。
2.2杆体采用无粘结钢绞线，具有很高的防腐蚀性能，减少了普通钢绞线施工时涂油工作，节省了人力，减少了对环境的污染，并可进行二次补偿张拉，有效的延长了锚固体的寿命。
2.3安装锚索后可一次性全孔注浆，简化了注浆工序。
2.4可以最大限度的减少破碎岩体的挖方刷坡，以较小的投入即可以达到理想的加固效果，成本低，效益高，在深基坑加固中较其它加固类型可以节约投资20%左右。
3 适用范围多适用于围岩类型好的地层、有空间要求及无法架设内支撑的深基坑，无止水要求围护结构的基坑4 主要引用标准4.1《地铁设计规范》（GB50157）4.2《建筑基坑工程技术规范》(YB9258)4.3《建筑基坑支护技术规程》（JGJ120）4.4《建筑机械技术使用安全技术规范》（JGJ33）4.5《建筑工程施工现场供用电安全规范》（BG50104）4.6《建筑钢结构荷载规范》（GB50009）4.7《建筑钢结构焊结技术规程》(JGJ81)4.8《锚杆喷射混凝土支护技术规范》（GB50086）4.9《岩土锚杆（索）技术规程》（CESS 22）5 施工方法预应力锚索施工与基坑土方开挖是深基坑施工密不可分的两道关键工序，预应力锚索施工极具时间性和协调性，锚索打设的时间、位置及预加力的大小直接关系到深基坑稳定的成败。
预应力混凝土施工(先张法、后张法)
2.消除应力钢丝 采用消除应力的矫直回火钢丝，可消除钢丝冷拔中产生的 残余应力，提高钢丝的比例极限、屈服强度和弹性模量， 并改善塑性。消除应力钢丝按外形分为光面、刻痕和螺旋 肋钢丝。直径4 ㎜～9㎜；1570 、 1670和1770MPa；弹 性模量2.05 ×105N/mm2 。
3.热处理钢筋 对某些热轧Ⅳ钢筋（如40Si2Mn、48 Si2Mn、45 Si2Cr 等）经调质处理而形成的高强度无明显流 幅的硬钢。利用热轧钢筋的余热进行淬火，然后 再中温回火等热处理后形成的。 直径6 ㎜、8.2 ㎜ 、10㎜；1470MPa；弹性模量 2.0 ×105N/mm2 。
通过张拉预应力筋利用预应力筋的回弹来挤压混凝土使混凝土受到预压应力qm锚具扁锚bmovm锚具压花锚具挤压锚具钢质锥形锚具拉杆式千斤顶穿心式千斤顶zb4500型电动油泵台座准备刷隔离剂放预应力筋张拉侧模安装浇筑混凝土养护放张脱模出槽堆放制作试块试块试压085fpyk090fpyk冷拉钢筋065fptk070fptk热处理钢筋075fptk075fptk清除应力钢丝钢绞线后张法先张法张拉方法钢种张拉力的计算实际伸长值量测
方证召开14年市政培训、200多ppt集合等产品，联系qq568244473
为什么要使用预应力混凝土？
混凝土的抗拉极限应变值只有0.0001～0.00015㎜, 要保证混凝土不开裂，钢筋的应力只能达到20～ 30N/mm2；即使允许出现裂缝的构件，当裂缝宽度 限制在0.2～0.3㎜时，钢筋应力也只能达到150～ 250N/mm2,使高强钢筋的强度无法充分利用。
2.张拉设备
液压张拉千斤顶和电动油泵 穿心式千斤顶：常用YCW千斤顶 ，1000－4000KN；适用 于张拉FVM夹片群锚、DM型镦头锚等 拉杆式千斤顶：可张拉DM型螺丝端杆锚、JLM精轧螺丝钢 锚具，LZM冷铸锚等。 锥锚式千斤顶:仅用于带钢质锥形锚具的钢丝束。

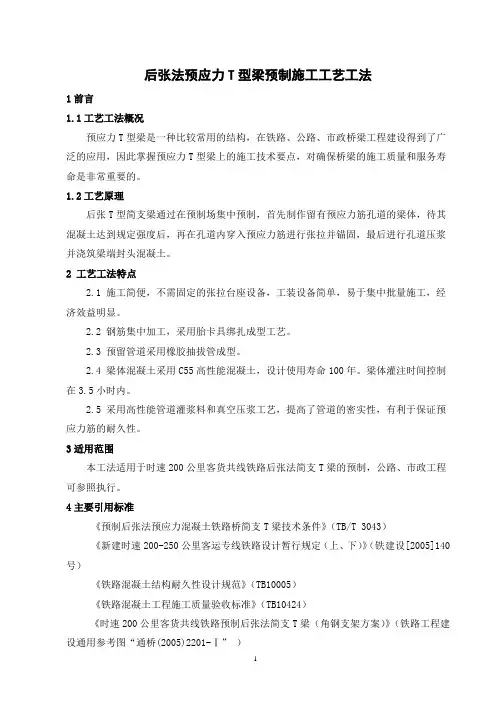

后张法预应力T梁施工工艺工法(后附图片)
后张法预应力T型梁预制施工工艺工法1前言1.1工艺工法概况预应力T型梁是一种比较常用的结构，在铁路、公路、市政桥梁工程建设得到了广泛的应用，因此掌握预应力T型梁上的施工技术要点，对确保桥梁的施工质量和服务寿命是非常重要的。
1.2工艺原理后张T型简支梁通过在预制场集中预制，首先制作留有预应力筋孔道的梁体，待其混凝土达到规定强度后，再在孔道内穿入预应力筋进行张拉并锚固，最后进行孔道压浆并浇筑梁端封头混凝土。
2 工艺工法特点2.1 施工简便，不需固定的张拉台座设备，工装设备简单，易于集中批量施工，经济效益明显。
2.2 钢筋集中加工，采用胎卡具绑扎成型工艺。
2.3 预留管道采用橡胶抽拔管成型。
2.4 梁体混凝土采用C55高性能混凝土，设计使用寿命100年。
梁体灌注时间控制在3.5小时内。
2.5 采用高性能管道灌浆料和真空压浆工艺，提高了管道的密实性，有利于保证预应力筋的耐久性。
3适用范围本工法适用于时速200公里客货共线铁路后张法简支T梁的预制，公路、市政工程可参照执行。
4主要引用标准《预制后张法预应力混凝土铁路桥简支T梁技术条件》（TB/T 3043）《新建时速200-250公里客运专线铁路设计暂行规定（上、下）》（铁建设[2005]140号）《铁路混凝土结构耐久性设计规范》（TB10005）《铁路混凝土工程施工质量验收标准》（TB10424）《时速200公里客货共线铁路预制后张法简支T梁（角钢支架方案）》（铁路工程建设通用参考图“通桥(2005)2201-Ⅰ”）国家、铁道部颁布的现行有关技术规范、技术标准和试验方法。
5施工方法T型梁在预制场内集中预制。
预制场内设置生活区、办公区、桥梁预制区、二次张拉区、桥梁存放区及施工配套区。
在制梁台座上完成钢筋绑扎、混凝土的灌注及初张拉后，将梁体吊（滑）移至二次张拉区，在二次张拉区完成梁体终张拉、压浆和封锚施工。
6.施工准备6.1制梁台座设计6.1.1制梁台座应有足够的强度、刚度、稳定性，满足所预制产品的技术指标要求。
现浇梁预应力施工工艺工法(后附图片)
现浇梁预应力施工工艺工法1 前言1.1 工艺工法概况预应力混凝土与普通混凝土相比具有抗裂性好、刚度大、材料省、自重轻、结构寿命长等特点。
预应力材料及工艺在工程中的广泛应用为建造中大跨度结构提供了条件。
预应力混凝土已由单个预应力构件发展成预应力混凝土结构，广泛应用于建筑、桥梁、管道等结构领域。
预应力施工工艺的好坏直接影响预应力结构的质量和寿命，因此总结预应力施工工艺，进行标准化施工，是保证质量的根本所在。
1.2 工艺原理通过张拉预应力筋，在混凝土构件中产生预压应力，张拉、锚固完后灌浆，使预应力筋与混凝土可靠粘结，充分发挥材料强度并使所建立的预压应力有更好的保障。
2工法特点2.1预应力筋可根据受力的需要设计成多种曲线形式，使其能满足各种受力要求。
2.2 预应力混凝土结构有着良好的抗裂性能和抗变形能力，耐久性高，可有效地降低结构高度，节约材料，节约能源，使用性能优越。
3 适用范围适用于现浇连续梁、刚构梁，也可适用于顶推连续梁、节段拼装梁、简支梁等。
4 主要技术标准《预应力混凝土用钢绞线》（GB/T5224）《预应力筋用锚具、夹具和连接器》（GB/T14370）《预应力用锚具、夹具和连接器应用技术规程》（JGJ85）《混凝土结构设计规范》（GB50010）《混凝土结构工程施工及验收规范》（GB50204）《公路桥涵施工技术规范》（JTG/T F50）5 施工方法预应力后张有粘结预应力混凝土技术是通过预埋管道、穿筋、张拉、灌浆等工序为混凝土结构建立预应力以满足设计要求。
6 工艺流程及操作要点6.1 施工工艺流程预应力张拉为特殊工序，一般派专人进行全程监控，由试验室提供混凝土的强度、弹性模量给工程部，由张拉技术负责人编制张拉通知单，张拉前监控人员仔细核对抗压强度、弹性模量值及龄期符合要求，并对张拉设备、工艺参数、以及张拉人员进行确认，张拉过程中对张拉应力、实测伸长值及持荷时间进行监控。
施工工艺流程见图1。
图1 预应力施工工艺流程图6.2 操作要点6.2.1 施工准备1 千斤顶的标定1）张拉前要标定千斤顶，标定期根据设备状态和使用的频繁程度及气温来决定。
T梁预制方案(有图片最全面)
后张法预应力T梁预制施工组织设计编制：________________复核：________________审核：________________、工程概况 (2)二、施工准备 (3)三、预制场总体布设 (4)四、预制场施工场地管理 (5)五、T梁预制施工工艺 (6)1、T梁模板制作与安装62、钢筋加工及安装93、锚垫板、波纹管安装94、混凝土浇注115、预应力工程126、 ................................................................. 梁端圭寸锚137、T梁养护及凿毛13& T梁存放 (14)9、T梁运输 (15)六、质量标准和检测方法 (15)七、施工进度计戈U及保证措施 (16)八、机械设备及人员配备 (17)九、T梁质量通病治理和质量控制措施 (17)十、安全保证措施 (22)十、文明环保施工和职业健康措施 (23)建泰高速A6标T梁预制施工组织设计」、工程概况建泰高速A6合同段起点桩号为K47+54Q终点桩号为K59+800,全长12.26km。
本合同段有桥梁6座，分离式立交1座。
预制T梁有25m 30m二种类型，数量分别为：95片、390片，共485片。
本合同段各桥预制T梁数量分布情况汇总及各规格T梁结构尺寸参数统计情况见下表。
各桥预制T梁数量分布情况汇总表各规格T梁参数统计情况汇总表各规格T梁梁长与支点结构尺寸汇总表一片T梁重量统计本合同段内桥跨不仅分布在在直线段上，而且分布在缓和曲线段和圆曲线段上，各墩位的中心线按照径向布置，梁肋按照直线布置，每片梁预制长度随曲率半径变化。
梁长在两端梁肋等厚段调整，平面曲线线性由边梁翼板悬臂长度变化调整；当桥跨处于直线段内或全超高段内时，主梁行车道板顶面横坡度设计与桥面横坡度相同；当桥跨处于超高缓和地段时，主梁行车道板顶面横坡度严格按照设计图纸提供的预制梁横坡进行预制。
T梁设有正负弯矩预应力钢束，钢束采用符合国标《预应力混凝土钢绞线》(GB/T5224-2003)标准的高强低松弛7股钢绞线，公称直径为15.2mm公称截面积为140口血抗拉强度标准值f pk=1860MPa弹性模量E=1.95 X 105MPa设计锚下张拉控制应力为C con=0.75f pk=1395MPa 1000h后应力松驰率不大于2.5 %。
其他桥型(预应力混凝土连续梁(刚构)桥)详解
采用挂篮的悬臂灌注法（续）
施工图片
采用吊机的悬臂拼装法
悬臂拼装法－包含梁的节段预制和悬臂拼装施工两方面的内容 节段预制－在工厂或桥位附近进行预制，长线法和短线法 企口缝－控制节段的高程和水平位置，提高结构的抗剪能力 拼装设备－移动式吊机（类似于挂篮）、桁式吊等 节段接缝－可采用湿接缝、胶接缝和干接缝
横截面布置－箱形截面
具有良好的抗弯和抗扭性能， 是预应力混凝土连续梁桥的 主要截面型式
单箱，单室，单箱双室截面， 双箱单室、双箱双室、多箱 单室等
顶板和底板－结构承受正负 弯矩的主要部位
腹板－主要承受结构的弯矩 剪应力以及扭转剪应力引起 的主拉应力
梗腋（或称承托）－设置在 腹板与顶、底板接头处
实桥箱梁截面
Z = M+W+dW
横截面剪应力：
= M+ K +W+dW
纵截面横向弯曲应力：
S = dt + C
简化方法
设计概要（续）
连续梁恒载、活载内 力计算
恒载内力－对存在体系 转换的桥梁，其最终恒 载内力是各个施工阶段 的恒载内力之和
三跨连续梁例 计算说明
恒载不重复计算 计算步骤可按力学
等效原则进行合并 简化 剪力计算同时进行
桥例：佛开高速公路九江大桥
预应力混凝土连续梁，分跨50＋100＋2×160＋100＋50m， 国内排名第二，1996年建成，悬臂拼装施工，右图为节段 预制现场 悬拼特点：进度快；制梁质量好；混凝土收缩徐变少；线 形容易控制；适合于多跨施工
架桥机架梁（移动支架法）
1996年7月，石长线湘江铁路桥62+7×96+62米 步骤：1、悬臂拼装至两T构现浇合龙段；2、架桥机前移；3、就位
静压高强预应力管桩(PHC)施工技术应用及质量控制
21世纪是工程施工逐步发展的阶段，尤其是静压高强预应力管桩施工，其自身便有着诸多优点，如单桩承载力较大，质量较为可靠，施工过程中的噪声较低，震动较小，对环境的影响力较小等。
同时，相应的施工成本和单桩造价也较低，尤其在现阶段，作为部分施工企业的土层填充物，结合静压高强预应力管桩施工在施工成本、施工效率和施工质量上都有大幅度提升，但随之而来的就是静压高强预应力施工过程中的质量控制问题。
1 静压高强预应力管桩（PHC）施工简介1.1 压桩顺序在进行静压高强预应力管桩施工的过程中，需要注重压桩的顺序，尤其是优先考虑压桩时的基础效应，应先对管桩较多的地面进行施压，其次是在应对不同深度的桩机过程中，应遵循先深后浅、先大后小的原则，且在安装过程中也要选择就近原则，防止由于桩机的行走对对面土层造成扰动，从而影响施工质量。
以某工程为例，其分为4个施工区段，如图1所示。
图1 静压高强预应力管桩施工平面图 （图片来源：作者自绘）A、B 区管桩采取逐排压桩，D 区(圆形裙房)采取自圆心向周边压桩（螺旋式），C 区的核心筒下的2个承台的桩较密集，每个承台在1 216 m×1 912 m 的平面内的桩数为98根，横纵桩距为312 D、316 D(D 为桩径)，采取由中部向外间隔逐排的压桩方法。
1.2 机械选择对于压桩机的选型也是高强预应力管桩施工的重要组成部分之一。
一般会选用112～115倍的管桩承载力值，因此，大多数的静压桩机采用的都是抱压式，型号为680和700。
实际的压桩速度应维持在118 m/min，如在需要超深送桩情况下，理论上可以在原有送桩机的基础上加装3m、10 m 和12 m 的送桩杆，从而满足超深送桩的需求。
1.3 工艺流程在静压高强预应力管桩施工过程中，对工艺流程也需要做好严格把控。
一般施工状况遵循以下流程：桩位测量定位→桩机就位→中心对齐→桩尖焊接→压桩、接桩→焊接桩→送桩→截桩等。
1.4 施工准备（1）场地要求：现场的地面坡度应小于1%，地面的耐力应大于140 MPa。
预应力锚索施工工艺
预应力锚索施工工艺预应力锚索加固边坡技术于 20 世纪 60 年月首先在我国水电行业开头应用，80 年月末在我国铁路、大路工程中引进，铁一院于 1987 年在宝成线首次承受预应力锚索加固危岩边坡并取得了成功， 20年来，预应力锚索以其“安全、牢靠、经济、合理”的特点在建筑行业中得到了日益广泛的应用。
1工艺特点1)深层、主动加固。
2)随机补强、应用范围广。
3)施工快捷灵敏、经济性好。
2适用范围适用于铁路、大路、水利、城市建设等相关领域的浅、中、深层土石混合滑坡、土滑坡、岩石滑坡的防治工程。
3加固原理及设计要求3.1加固原理通过锚索、砂浆或水泥浆与深层稳定岩体的胶合作用，由锚索传递张拉力，牵制表层坍滑体，通过预应力锚索使松散层或滑坡体与稳定地层连接成一个结实的整体，从而到达加固边坡的目的。
边坡锚索构造见图 1。
3.2设计要求3.2.1设计张拉力进展预应力锚索设计时，一般状况可只计算主力，在浸水和地震等特别状况下，尚应计算附加力和特别力。
对于滑坡加固，承受锚索预应力〔抗滑力〕的方法计算，通过边坡稳定性分析、计算滑坡的下滑力确定锚固力。
3.2.2平面布置形式图1 边坡加固预应力锚索构造示意图锚索间距应以设计的锚固力能对地基供给最大的张拉力为标准，间距宜承受3～6m，最小不应小于 1.5m。
3.2.3索长设计锚固段主要确定锚固段长度、孔径和锚固类型。
锚固体的承载力气由锚固体与锚孔壁的抗剪强度、钢绞线束与水泥砂浆的黏结强度及钢绞线强度三局部把握，设计时取其最小值，通常取 4—10m；锚固体直径依据设计锚固力、地基性状、锚固类型、张拉材料根数、造孔力气来确定，通常取φ100—φ150mm。
自由段长度受稳定地层界面把握，一般考虑自由段伸入滑动面的长度不小于 1m ，自由段长度不小于 3-5m。
张拉段长度依据张拉机具打算，外露局部长度一般为1.5m 左右。
4工艺流程预应力锚索施工工艺流程见图２。
5操作要点5.1锚索钻孔1)测量定位：坡面检查合格后，按设计要求测量放线测定孔位，孔位误差不得超过±10cm。
梁柱式现浇支架施工工艺工法(后附图片)
梁柱式现浇支架施工工艺工法1 前言1.1 工艺工法概况随着桥梁建设的飞速发展，预应力混凝土连续箱梁由于具有整体刚度大、养护成本低等优点，已广泛应用于城市高架桥和大型桥梁的引桥建设中。
随着预应力混凝土的广泛应用，桥梁上部结构的施工方法从20世纪70年代以后到今天已取得了迅速的发展，而预应力混凝土连续箱梁的施工方法，在国内主要有满堂式支架、梁柱式支架法等，梁柱式支架在跨越道路、河流箱梁施工中具有能满足车辆通行、通航的要求。
在高墩大跨现浇箱梁施工中,采用梁柱式支架,可避免大面积处理地基,能够减少人员投入。
1.2 工艺原理在桥位高墩或跨越道路等障碍物情况下搭设梁柱式支架，经预压后安装外侧模板、钢筋及预应力系统，然后浇注连续梁梁体混凝土；待梁体混凝土强度达到设计要求后拆除内模、端模板和进行预应力张拉施工；最后进行体系转换施工，拆除支架。
根据梁体结构设计实际情况，梁体跨越分阶段或一联整体浇注成形。
2 工艺工法特点2.1 梁柱式支架施工不影响桥下通行、通航；2.2 梁柱式支架根据现场实际情况，可多工作面同时施工，适应性强。
2.3 与预制架设法施工相比，工期长，施工质量控制难度较大。
3 适用范围大面积同类现浇梁施工或等跨单双线现浇梁施工，在桥墩较高（20m以上）或地质条件较差（软土地基等）时选用梁柱式支架施工，并适用于跨越道路、沟渠、河道等障碍。
4 主要技术标准《公路桥涵施工技术规范》JTJ041-2000《公路工程质量检验评定标准》JTG F80/1《客运专线铁路桥涵工程施工技术指南》TZ2135 施工方法根据现场地质情况进行地基处理，使地基承载力满足设计要求，施工混凝土条形基础在条形基础上支立螺旋钢管立柱，纵横向连接加固。
施工测量调整位置及高程。
清理模板，绑扎腹板钢筋，布设底腹板预应力钢束，内模安装进行混凝土浇注施工及预应力张拉、孔道压浆、支架拆除。
6 工艺流程及操作要点6.1 施工工艺流程梁柱式现浇支架施工过程中，准确定位支架及模板标高，做好预拱度设置及挠度控制，具体施工工艺流程见图1。
预应力工程图片
张拉过程中随时测量伸长值
业内俗称为“双控”！
(量测千斤顶活塞行程 反算预应力筋伸长值)
长线法生产预应力空心板
放张方法
当预应力筋采用钢丝时，配筋不多的中小型钢筋砼 构件，钢丝可用砂轮锯或切断机切断等方法放松。
配筋多的钢筋砼构件，钢丝 应同时放松，如逐根放松，则最 后几根钢丝将由于承受过大的拉 力而突然断裂，易使构件端部开 裂。
固定端P型锚具组件 单孔固定端锚具 VLM挤压套
VLM固定端P型锚具
(应用于后张预应力构件的固定端，埋入构件中不作张拉用)
挤压头
螺旋筋
预应力筋
波纹管
P型锚板
挤压好的挤压头
P型固定端锚具构造图
JY型挤压机
GYJ挤压机
制作P型固定端锚具的专用挤 压设备。
钢质锥形锚具
钢质锥形锚具(又称弗氏锚具)由锚圈和锚塞组成，可
箱梁的人工后穿束 预应力筋穿插入孔道的箱梁
分批张拉方式：对配有多束预应力筋的构件分批
进行张拉，由于后批预应力筋张拉所产生的砼弹性压缩 对先批张拉的预应力筋造成预应力损失，所以先批张拉 的预应力筋应加上该弹性压缩损失值，使分批张拉的每 根预应力筋的张拉力基本相等。
预应力箱梁的分批、对称张拉
预应力T梁的分批张拉
锚固6～30ФP 5或12～24ФP 7的高强钢丝束，常用于
后张法预应力砼结构和构件中，配套YDZ系列专用千斤
顶张拉。
锚圈
高强钢丝 束 锚圈
锥形锚具
张拉好的 钢质锥形锚具
锚塞 GZ型钢质锥形锚具
砼构件
钢绞线的夹具
QM预应力体系中的JXS、JXL、JXM型夹具是专为 先张台座法预应力钢绞线张拉的需要而设计，可适应 Ø9.5、Ø12.2、Ø12.7、Ø15.2mm，Ø15.7、 Ø17.8mm等规格钢绞线的先张台座张拉。
