某某工程边坡支护设计

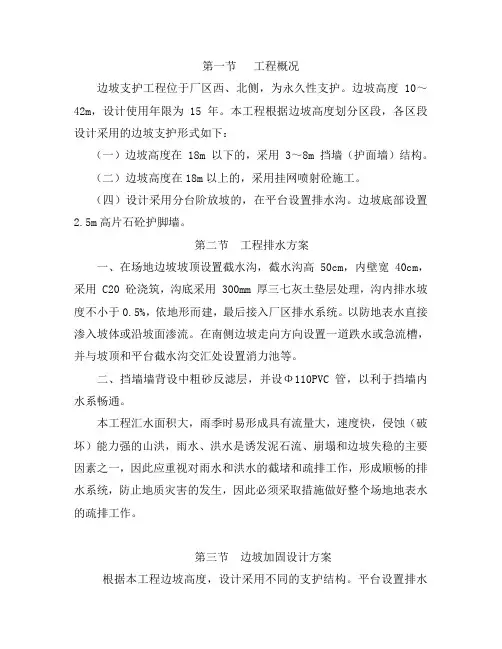

边坡支护工程设计
第一节工程概况边坡支护工程位于厂区西、北侧，为永久性支护。
边坡高度 10～42m，设计使用年限为 15 年。
本工程根据边坡高度划分区段，各区段设计采用的边坡支护形式如下：（一）边坡高度在 18m 以下的，采用 3～8m 挡墙（护面墙）结构。
（二）边坡高度在18m以上的，采用挂网喷射砼施工。
（四）设计采用分台阶放坡的，在平台设置排水沟。
边坡底部设置2.5m高片石砼护脚墙。
第二节工程排水方案一、在场地边坡坡顶设置截水沟，截水沟高 50cm，内壁宽 40cm，采用 C20 砼浇筑，沟底采用 300mm 厚三七灰土垫层处理，沟内排水坡度不小于0.5%，依地形而建，最后接入厂区排水系统。
以防地表水直接渗入坡体或沿坡面渗流。
在南侧边坡走向方向设置一道跌水或急流槽，并与坡顶和平台截水沟交汇处设置消力池等。
二、挡墙墙背设中粗砂反滤层，并设Φ110PVC 管，以利于挡墙内水系畅通。
本工程汇水面积大，雨季时易形成具有流量大，速度快，侵蚀（破坏）能力强的山洪，雨水、洪水是诱发泥石流、崩塌和边坡失稳的主要因素之一，因此应重视对雨水和洪水的截堵和疏排工作，形成顺畅的排水系统，防止地质灾害的发生，因此必须采取措施做好整个场地地表水的疏排工作。
第三节边坡加固设计方案根据本工程边坡高度，设计采用不同的支护结构。
平台设置排水沟。
边坡底部设置 2.5m高片石砼护脚墙。
（一）边坡高度在 18m 以下，采用 3～8m 左右挡墙（护面墙）结构。
边坡结构上部为植草防护。
挡墙采用片石混凝土，混凝土强度等级 C20，片石投放量约为 30%。
片石之间严禁直接堆砌，应分层均匀排列，间距不小于 100mm，距离模板及槽壁距离不小于 150mm，然后用砼填充、振捣。
挡墙分段施工，分段长度 10～15m。
（二）边坡高度在18m以上的，采用挂网喷射砼施工。
（三）采用分台阶放坡的，在平台设置排水沟。
边坡底部设置 2.5m 高片石砼护脚墙。
第四节片石砼挡墙施工一、片石混凝土挡墙施工工艺如下：施工准备测量放线基槽开挖垫层及钢筋砼底板施工分层浇捣混凝土、投放片石振捣施工完毕拆模、养护二、模板安装（一）模板采用钢模板，边角及不规则部分使用胶合木模板，禁止使用有缺角、破损的模板。
边坡支护专项施工方案
边坡支护专项施工方案边坡支护专项施工方案一、工程概况本工程为某边坡的支护工程，施工地点位于某市某区某山坡上。
边坡高度约20米，坡度平均为45度，坡面长度约100米。
由于该边坡存在一定的滑坡风险，故需要进行支护工程，以保证边坡的稳定性和安全性。
二、施工方法及步骤1. 前期准备：进行边坡勘察，了解边坡的地质情况、坡体变形情况、地下水位等情况，并根据勘察结果确定最适合的支护方法。
2. 边坡表面准备：清理坡面上的杂草和杂物，并清除边坡上悬挂的电线、管道等。
3. 地下水处理：针对边坡的地下水情况，采取相应的措施进行处理，如打井排水、设置渗水管等。
4. 支护结构布置：根据边坡的具体情况，选择适当的支护结构，如挡土墙、混凝土板桩、钢筋混凝土护面板等，并进行布置。
5. 边坡加固：根据布置的支护结构，进行相应的加固工作，如挖掘基坑、浇筑混凝土、安装护面板等。
6. 边坡表面处理：对边坡表面进行处理，如喷涂防水涂料、设置排水设施等，以提高边坡的抗滑性能。
7. 施工质量控制：进行相关的质量检查，确保施工质量符合要求。
三、施工安全措施1. 设立施工现场，明确施工区域，并进行围挡和标识。
2. 施工人员必须穿戴个人防护用品，严禁在施工区域内吸烟。
3. 施工过程中应注意作业安全，遵守施工规定，切勿违章指挥和操作。
4. 操作机械设备时，必须熟悉设备操作方法，确保设备安全可靠。
5. 在施工区域内设置明显的警示标志，以确保周边人员的安全。
四、施工材料及设备1. 施工材料：混凝土、钢筋、挡土墙材料、防水涂料等。
2. 施工设备：挖掘机、打桩机、搅拌车、水泵等。
五、施工时间及进度计划1. 施工时间：预计施工周期为30天。
2. 进度计划：- 第1-2天：前期准备工作，包括边坡勘察、杂物清理等。
- 第3-5天：地下水处理和支护结构布置。
- 第6-20天：边坡加固工作。
- 第21-25天：边坡表面处理。
- 第26-30天：施工质量检查和整理收尾工作。
基础工程边坡支护设计方案
基础工程边坡支护设计方案一、项目概述本项目为城市基础工程，边坡支护设计方案是在基础工程中对边坡进行支护，保证基础工程的安全和稳定。
边坡支护设计方案的主要任务是确保边坡的稳定，防止地质灾害的发生，保障周边环境和建设物的安全。
在设计过程中，需要充分考虑边坡的地质条件、土壤特性、水文地质条件等因素，为边坡设计合理的支护结构和方式。
二、地质条件分析根据对工程所在地的地质勘察、地质调查和地质灾害风险评估等工作的分析，了解到项目所在地为岩土边坡，地质条件较为复杂。
在该地区，存在着坡度较大、地质构造复杂、岩溶洞穴发育、地下水位变化大等地质问题。
这些地质条件对边坡的稳定性造成了较大的影响，因此在设计边坡支护方案时，需要对地质条件进行全面的分析和评估。
三、边坡稳定性分析在设计边坡支护方案时，首先需要对边坡的稳定性进行详细的分析和评估。
通过对边坡的地质、水文地质条件进行分析，确定边坡的稳定性受到的主要影响因素，并进行相应的计算和评估。
得出了边坡的稳定系数，以及边坡在不同地质条件下的稳定性情况。
四、边坡支护结构设计1. 护坡结构设计根据边坡的地质条件和稳定性分析结果，确定采用混凝土护坡结构。
由于该地区地质条件复杂，岩土边坡易发生塌方和滑坡等地质灾害，因此在护坡结构设计中，需要考虑到护坡结构的抗滑性能和抗冲性能。
为了增加护坡结构的稳定性，采用了局部加固措施，提高了护坡结构的整体稳定性。
2. 护坡材料选择在护坡材料的选择上，选用了抗冲击、耐腐蚀的高强度钢筋混凝土，以及具有较好抗滑性能的防滑板。
这些材料保证了护坡结构在地质灾害影响下仍能保持较好的稳定性和抗冲击能力。
3. 护坡结构施工方法护坡结构施工采用了梯形护坡结构，在梯形护坡结构施工中保证了护坡结构的施工质量和施工工期。
同时，为了避免影响周边环境和交通，采用了分段施工的方法，保证了施工的安全性和效率。
五、边坡支护方式设计在边坡支护设计方案中，除了护坡结构设计外，还需要根据不同地质条件和边坡特点，确定合理的边坡支护方式。
水库工程边坡支护施工方案(3篇)
第1篇一、工程概况本工程为某水库工程，位于我国某地区。
水库主要功能为防洪、灌溉、供水和发电。
边坡支护工程是该水库建设的重要组成部分，对于保障水库大坝安全、延长水库使用寿命具有重要意义。
本方案针对水库边坡支护工程，详细阐述了施工工艺、质量控制、安全措施等内容。
二、施工范围及内容1. 施工范围：水库大坝上下游边坡及局部高陡边坡。
2. 施工内容：- 边坡开挖与清理；- 预制混凝土面板；- 模板安装与拆除；- 混凝土浇筑；- 面板灌浆；- 面板防水；- 边坡排水设施施工；- 安全防护设施施工。
三、施工工艺流程1. 边坡开挖与清理- 根据设计图纸，采用爆破或机械开挖方式，将边坡土体开挖至设计标高。
- 开挖过程中，注意边坡稳定性，防止滑坡、塌方等事故发生。
- 开挖完成后，对边坡进行清理，确保边坡表面平整、干净。
2. 预制混凝土面板- 根据设计要求，制作预制混凝土面板，尺寸、厚度、强度等应符合规范要求。
- 面板表面应平整、光滑，无裂缝、蜂窝等缺陷。
3. 模板安装与拆除- 安装模板时，确保模板与边坡表面紧密贴合，无间隙。
- 模板固定牢固，防止在混凝土浇筑过程中移位。
- 混凝土浇筑完成后，及时拆除模板。
4. 混凝土浇筑- 采用混凝土输送泵或自卸汽车将混凝土输送至浇筑点。
- 混凝土浇筑过程中，严格控制浇筑速度和振捣密实度，确保混凝土质量。
- 浇筑完成后，对混凝土表面进行抹光处理。
5. 面板灌浆- 面板灌浆采用水泥浆，灌浆压力应符合设计要求。
- 灌浆过程中，确保浆液饱满，无空洞。
6. 面板防水- 面板防水采用防水涂料，涂料应均匀涂抹，无漏涂、积聚等现象。
7. 边坡排水设施施工- 根据设计要求，设置排水沟、排水孔等排水设施。
- 排水设施施工应确保排水畅通，防止积水。
8. 安全防护设施施工- 设置安全防护栏杆、警示标志等，确保施工人员安全。
四、质量控制措施1. 材料质量控制- 严格选材，确保材料质量符合规范要求。
- 材料进场前，进行抽样检验，合格后方可使用。

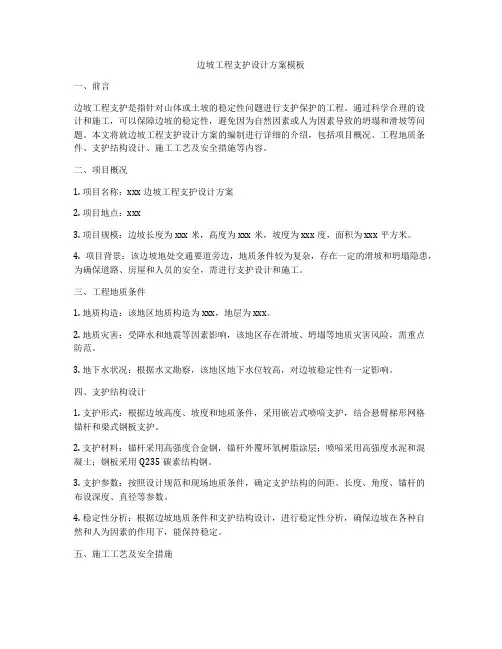

边坡工程支护设计方案模板
边坡工程支护设计方案模板一、前言边坡工程支护是指针对山体或土坡的稳定性问题进行支护保护的工程。
通过科学合理的设计和施工，可以保障边坡的稳定性，避免因为自然因素或人为因素导致的坍塌和滑坡等问题。
本文将就边坡工程支护设计方案的编制进行详细的介绍，包括项目概况、工程地质条件、支护结构设计、施工工艺及安全措施等内容。
二、项目概况1. 项目名称：xxx边坡工程支护设计方案2. 项目地点：xxx3. 项目规模：边坡长度为xxx米，高度为xxx米，坡度为xxx度，面积为xxx平方米。
4. 项目背景：该边坡地处交通要道旁边，地质条件较为复杂，存在一定的滑坡和坍塌隐患，为确保道路、房屋和人员的安全，需进行支护设计和施工。
三、工程地质条件1. 地质构造：该地区地质构造为xxx，地层为xxx。
2. 地质灾害：受降水和地震等因素影响，该地区存在滑坡、坍塌等地质灾害风险，需重点防范。
3. 地下水状况：根据水文勘察，该地区地下水位较高，对边坡稳定性有一定影响。
四、支护结构设计1. 支护形式：根据边坡高度、坡度和地质条件，采用嵌岩式喷喑支护，结合悬臂梯形网格锚杆和梁式钢板支护。
2. 支护材料：锚杆采用高强度合金钢，锚杆外覆环氧树脂涂层；喷喑采用高强度水泥和混凝土；钢板采用Q235碳素结构钢。
3. 支护参数：按照设计规范和现场地质条件，确定支护结构的间距、长度、角度、锚杆的布设深度、直径等参数。
4. 稳定性分析：根据边坡地质条件和支护结构设计，进行稳定性分析，确保边坡在各种自然和人为因素的作用下，能保持稳定。
五、施工工艺及安全措施1. 施工工艺：根据支护结构设计要求，确定支护工艺流程，包括岩石爆破、孔钻钻孔、锚杆灌注、喷喑喷浆、钢板焊接等工艺流程。
2. 安全措施：在施工前制定详细的安全生产方案，包括作业人员的安全培训、现场作业的安全防护设施、应急预案等内容，确保施工过程中无安全事故发生。
六、总结边坡工程支护设计方案的制定是一项综合性工作，需要充分考虑地质、工程技术、施工工艺和安全等因素。

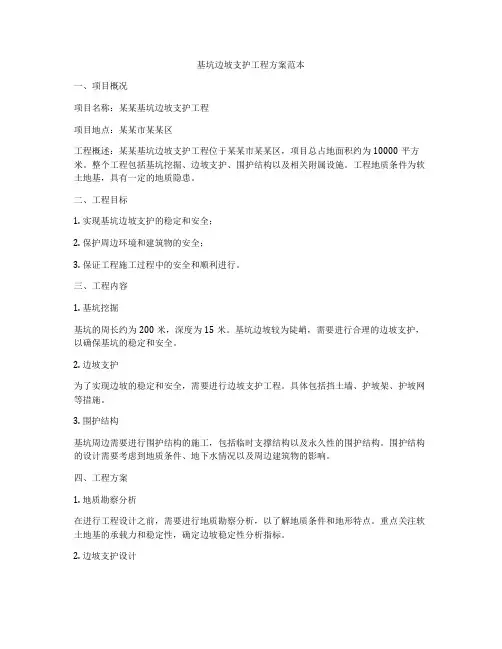

基坑边坡支护工程方案范本
基坑边坡支护工程方案范本一、项目概况项目名称：某某基坑边坡支护工程项目地点：某某市某某区工程概述：某某基坑边坡支护工程位于某某市某某区，项目总占地面积约为10000平方米。
整个工程包括基坑挖掘、边坡支护、围护结构以及相关附属设施。
工程地质条件为软土地基，具有一定的地质隐患。
二、工程目标1. 实现基坑边坡支护的稳定和安全；2. 保护周边环境和建筑物的安全；3. 保证工程施工过程中的安全和顺利进行。
三、工程内容1. 基坑挖掘基坑的周长约为200米，深度为15米。
基坑边坡较为陡峭，需要进行合理的边坡支护，以确保基坑的稳定和安全。
2. 边坡支护为了实现边坡的稳定和安全，需要进行边坡支护工程。
具体包括挡土墙、护坡架、护坡网等措施。
3. 围护结构基坑周边需要进行围护结构的施工，包括临时支撑结构以及永久性的围护结构。
围护结构的设计需要考虑到地质条件、地下水情况以及周边建筑物的影响。
四、工程方案1. 地质勘察分析在进行工程设计之前，需要进行地质勘察分析，以了解地质条件和地形特点。
重点关注软土地基的承载力和稳定性，确定边坡稳定性分析指标。
2. 边坡支护设计根据地质勘察分析结果，确定合理的边坡支护设计方案。
考虑到软土地基的不稳定性，采取合理的挡土墙、护坡架和护坡网等支护措施，以确保边坡的稳定和安全。
3. 围护结构设计根据地质情况和基坑周边建筑物的情况，设计合理的围护结构方案。
临时支撑结构和永久性围护结构需要考虑到地下水的影响，确保施工过程中的安全和顺利进行。
4. 工程施工方案根据边坡支护设计和围护结构设计，制定工程施工方案。
考虑到软土地基的特点，施工过程需要严格控制挖土和加固施工的进度，避免地基沉降和边坡失稳的风险。
5. 监测方案在工程施工过程中，需要进行严格的监测和检测。
监测内容包括地基位移、边坡稳定性、地下水位等指标，以及周边建筑物的影响情况。
根据监测结果及时调整工程施工方案，确保施工过程中的安全和顺利进行。
六、施工方案1. 施工前期准备在施工前期，需要进行场地清理和平整，确保施工现场的整洁和安全。
边坡支护施工方案(可打印)
边坡支护施工方案（可打印）# 边坡支护施工方案## 一、工程概况本工程为某城市道路边坡支护工程，边坡高度为15米，坡度为1:1.5，地质条件为风化岩和砂土混合层。
边坡支护的主要目的是确保道路安全，防止滑坡和水土流失。
## 二、施工方案设计### 1. 施工前准备- 进行地质勘探，明确地质条件。
- 制定施工组织设计，包括施工流程、施工方法、施工设备及人员配置。
- 准备施工材料，包括钢筋、混凝土、锚杆、锚索等。
### 2. 施工方法#### 2.1 边坡开挖- 采用分步开挖法，每步开挖高度不超过3米。
- 开挖过程中注意观察边坡稳定情况，及时采取加固措施。
#### 2.2 支护结构施工- 采用锚杆和锚索相结合的方式进行支护。
- 锚杆采用直径32mm的钢筋，锚索采用直径50mm的钢绞线。
#### 2.3 混凝土喷射- 在锚杆和锚索施工完成后，对边坡表面进行混凝土喷射。
- 喷射混凝土厚度不小于10cm，以增强边坡的整体稳定性。
### 3. 施工安全措施- 施工人员必须佩戴安全帽、安全带等个人防护装备。
- 施工区域设置警示标志，禁止无关人员进入。
- 定期对施工设备进行检查和维护，确保设备安全运行。
## 三、施工进度计划- 施工准备：1周- 边坡开挖：3周- 支护结构施工：4周- 混凝土喷射：2周- 施工验收：1周## 四、质量保证措施- 严格按照施工图纸和规范进行施工。
- 施工过程中进行质量检查，确保施工质量符合要求。
- 施工完成后进行质量验收，对不合格部分进行整改。
## 五、环境保护措施- 施工过程中注意防尘、降噪，减少对周边环境的影响。
- 施工废弃物分类收集，按照环保要求进行处理。
## 六、施工风险评估与应对- 评估施工过程中可能出现的风险，如边坡不稳定、设备故障等。
- 制定相应的应对措施，如加强监测、定期检查设备等。
## 七、施工总结施工完成后，对施工过程进行总结，分析施工中存在的问题，总结经验教训，为后续类似工程提供参考。
基坑边坡支护工程方案设计
基坑边坡支护工程方案设计一、工程背景随着城市建设的不断扩展，基坑工程的需求也越来越大。
基坑工程在城市建设中起着至关重要的作用，但同时也伴随着较大的安全风险。
特别是在土质较松软的地质条件下，基坑边坡的支护工程尤为重要。
因此，本文针对基坑边坡支护工程方案进行了设计和研究。
二、地质勘察在进行基坑边坡支护工程方案设计之前，首先需要对基坑周边的地质情况进行充分的勘察，从而为后续的工程设计提供依据。
地质勘察的重点包括地层的分布及性质、地下水情况、地表荷载、地震烈度等。
通过地质勘察，我们可以了解到基坑周边的地质情况，为后续工程设计提供数据支持。
三、边坡稳定性分析在进行基坑边坡支护工程方案设计时，需要进行边坡稳定性分析，以确定边坡的稳定性状况。
边坡稳定性分析的主要步骤包括确定地震荷载、计算边坡的稳定性安全系数，评估岩土体的稳定性。
通过边坡稳定性分析，可以确定边坡是否存在稳定性问题，从而为后续的支护工程设计提供依据。
四、支护结构设计基于地质勘察和边坡稳定性分析的结果，我们可以进行基坑边坡支护结构的设计。
在设计支护结构时，需要考虑边坡的高度、坡度、土质情况等因素，选择合适的支护结构类型。
常见的支护结构类型包括挡墙、护坡、加固桩等。
在设计支护结构时，还需要考虑地震影响和地下水影响等因素，确保支护结构的安全性和稳定性。
五、支护方案评估在完成支护结构设计后，需要对支护方案进行评估，从而确定最佳的支护方案。
支护方案评估的主要内容包括支护结构的稳定性评估、经济性评估、施工可行性评估等。
通过支护方案评估，可以确定最佳的支护方案，从而为基坑边坡支护工程的实施提供依据。
六、施工方案制定在确定最佳的支护方案后，需要对支护工程的施工方案进行制定。
施工方案的制定需要考虑支护工程的施工工艺、施工方法、施工工期等因素。
同时，还需要考虑支护工程的施工安全和质量控制等问题。
通过施工方案的制定，可以保证支护工程的顺利实施。
七、施工监测在支护工程实施过程中，需要进行施工监测，从而及时掌握施工现场的情况，确保支护工程的安全和质量。
边坡支护施工工程方案
边坡支护施工工程方案一、工程概况1.1 项目名称：某XX公路XX段边坡支护工程施工方案1.2 工程地点：某省XX市XX县XX公路XX段1.3 施工单位：某XX建筑工程有限公司1.4 工程概述：该工程属于山区公路边坡支护工程，由于地质条件复杂，边坡易发生滑坡和塌方，为保障道路交通安全，特需进行边坡支护工程。
二、工程设计2.1 地质勘察结果：根据地质勘察报告，边坡岩性以页岩和砂岩为主，边坡坡度较大，易发生滑坡和塌方。
2.2 法律规定：根据国家相关法规，需对该路段边坡进行支护工程，以保障道路安全通行。
2.3 工程设计方案：根据地质勘察结果及法律规定，工程设计方案采用喷砼支护和凿岩挂网结合的方式，以加固边坡，提高边坡的稳定性。
三、施工准备3.1 工程材料采购：根据设计方案，需要采购喷砼、钢筋、砂石等材料，以及凿岩挂网所需的钢丝绳、锚杆等材料。
3.2 人员培训：安排相关施工人员参加喷砼工艺和凿岩挂网的培训，确保施工人员熟练掌握施工技术。
3.3 设备购置：根据施工需要购置喷砼喷射机、凿岩设备等施工设备，以保障施工进度。
四、施工工艺4.1 喷砼支护工艺：首先对边坡进行凿岩处理，然后进行喷砼支护，喷砼采用P4抗渗等级，喷砼厚度按设计要求进行喷射。
4.2 凿岩挂网工艺：对边坡进行凿岩处理，然后进行锚杆穿孔，安装锚杆，最后进行挂网固化，挂网采用双股锚索结构。
五、施工安全5.1 安全措施：施工期间需设置警戒线，对施工现场进行严格封闭，确保施工现场安全。
同时对施工人员进行安全教育，加强安全意识。
5.2 施工监管：设立专人负责施工现场的安全监管，对施工过程进行全程监控，及时发现并解决安全隐患。
六、环境保护6.1 施工废弃物处理：对施工废弃物进行分类收集，采取合理处理方式，以减少对环境的影响。
6.2 绿化保护：对施工现场及周边环境进行绿化保护，保证施工过程中对生态环境的影响最小化。
七、质量保障7.1 施工检测：对施工过程进行全程检测，确保施工质量符合设计要求。
边坡工程支护设计方案范本
边坡工程支护设计方案范本一、工程概况1.1 项目名称：某某路边坡工程支护设计1.2 项目位置：某某市某某区1.3 项目背景：某某路是连接某某区域的重要交通干线，因地势较高，需要进行边坡工程支护设计，以确保道路的安全通行。
1.4 项目范围：边坡工程支护设计范围包括某某路陡峭的边坡和周边环境。
二、边坡稳定性分析2.1 地质勘察：通过地质勘察，发现边坡附近存在多种地层，包括黏土、岩石和砂土等。
黏土层较厚，易发生滑坡。
2.2 边坡高度：边坡高度约30米，坡度大约为45度。
2.3 边坡倾向：边坡的倾向与地震带方向大致垂直。
2.4 边坡稳定性分析：根据地质勘察和工程测量数据，对边坡的稳定性进行分析。
结合地质勘察报告和现场实际情况，采用有限元分析和现场试验的方法，对边坡的稳定性进行定量分析。
2.5 分析结果：边坡存在滑坡和坍塌的风险，尤其是在地震情况下，需要进行有效的支护设计。
三、支护设计方案3.1 支护形式：根据边坡的特点和稳定性分析的结果，采用混凝土桩和挡墙结合的支护方式，以增加边坡的稳定性。
3.2 桩的布置：在边坡的底部设置一定间距的混凝土桩，以增加地基的承载能力和抗滑移能力，同时减小边坡的倾倒危险。
3.3 挡墙的设置：在桩的基础上设置挡墙，以防止边坡的土体直接坍塌，并减小地震力对边坡的影响。
3.4 材料选择：挡墙以高强度混凝土为主要材料，桩的主要材料选择钢筋混凝土。
3.5 施工方法：支护工程的施工主要采用机械挖掘和现浇混凝土工艺，以保证工程质量和施工速度。
3.6 环境保护：施工过程中需对周边环境进行有效的保护，减少对周边居民的影响。
四、施工组织设计4.1 施工单位：设计根据项目需要选择有相关工程支护经验的施工单位进行施工。
4.2 施工方案：施工单位需根据支护设计方案制定详细的施工方案，包括施工工艺、施工工期、施工设备、施工人员等。
4.3 施工组织：施工过程中需有效组织施工人员和设备，确保施工过程中的安全和质量。
边坡支护工程设计方案
边坡支护工程设计方案一、项目概况边坡支护工程是为了防止边坡坡体发生滑坡、崩塌等地质灾害，保障道路、铁路、建筑等设施的安全而进行的工程。
本项目位于山区，地势陡峭，坡体易发生滑坡和崩塌，因此需要对边坡进行支护。
本项目的设计目标是保障边坡的稳定，提高周边设施的安全性。
二、地质条件本项目所在地质条件较为复杂，主要由花岗岩、片麻岩、页岩等岩层组成。
地势陡峭，局部坡度较大，季节性降雨较多，易发生地质灾害。
三、边坡支护设计方案1. 边坡稳定分析首先进行边坡的稳定性分析，采用有限元分析方法对边坡进行模拟，分析坡体的受力情况，确定坡体的稳定性，得出坡体的最大受力点和滑坡的可能位置。
2. 边坡支护形式选择根据边坡的稳定性分析结果，选择适合的支护形式。
主要考虑采用护岩网、喷锚杆、挡墙等方式进行支护，结合边坡的具体情况和实际施工难度，确定最佳的支护形式。
3. 边坡支护方案设计根据支护形式选择的结果，进行详细的支护方案设计。
包括支护结构的布置、尺寸、材料选择、施工工艺等内容，确保支护结构的稳定性和安全性。
4. 施工工艺流程设计根据支护方案设计，制定详细的施工工艺流程。
包括施工顺序、施工方法、材料使用要求等内容，确保施工过程中的安全和质量。
5. 施工监控方案制定详细的施工监控方案，包括监控点的设置、监控频次、监控方法等内容，确保施工过程中的质量控制和安全监测。
6. 完善的验收标准制定边坡支护工程的验收标准，包括工程质量验收标准、安全验收标准等内容，确保工程完工后的质量和安全。
四、总结边坡支护工程设计方案的实施需要充分考虑地质条件、边坡稳定性分析、支护形式选择、支护方案设计、施工工艺流程设计、施工监控方案、验收标准等多方面因素。
通过合理的设计和严格的施工管理，可以保证边坡支护工程的成功实施，提高周边设施的安全性，保障人民生命财产的安全。
边坡支护工程施工方案
边坡支护工程施工方案一、工程概况本项目为某城市道路工程，施工范围包括XX6100～XX6200段，该段道路边坡最大高度为23m，防护处理面积为2200平方米。
边坡地质条件复杂，存在一定的安全隐患，因此需要对边坡进行支护处理。
二、边坡支护设计方案1. 分区域加强处理：根据边坡的地质条件和高度，将边坡分为中央区和两侧区。
中央区采用25长12m钢筋进行锚固，两侧区采用25长9m钢筋进行锚固。
2. 锚杆支护：在边坡体内钻孔，安装锚杆，并通过注浆等方式将锚杆与边坡体固定，增强边坡的稳定性。
3. 脚手架支护：在边坡顶部搭建脚手架，作为施工平台和操作空间，同时也可以用于固定边坡表面的安全网。
4. 排水系统：在边坡内部设置排水沟和排水管，防止水分渗透边坡内部，导致边坡稳定性降低。
5. 安全防护设施：在边坡表面安装安全网，防止施工过程中边坡表面的岩石或土体掉落，造成安全事故。
三、施工工艺及流程1. 施工准备：对施工人员进行安全教育和技术培训，准备必要的施工设备和材料。
2. 钻孔：根据设计要求，使用钻机在边坡体内钻孔，孔径应大于锚杆直径，孔深应大于锚杆长度。
3. 锚杆安装：将锚杆放入钻孔中，通过注浆等方式将锚杆与边坡体固定。
4. 脚手架搭建：按照设计要求，在边坡顶部搭建脚手架，确保脚手架的稳定性和安全性。
5. 排水系统施工：在边坡内部设置排水沟和排水管，确保排水系统畅通。
6. 安全防护设施安装：在边坡表面安装安全网，确保施工过程中的安全。
7. 施工质量检查：对施工过程中的各个环节进行检查，确保施工质量符合设计要求。
四、施工组织与管理1. 施工组织：成立边坡支护施工小组，明确各成员的职责和任务。
2. 施工管理：制定详细的施工计划和时间表，确保施工进度和质量。
3. 质量控制：对施工过程中的各个环节进行质量控制，确保施工质量符合设计要求。
4. 安全管理：加强施工现场的安全管理，严格执行安全操作规程，确保施工安全。
五、施工进度计划根据工程量和施工条件，制定详细的施工进度计划，确保边坡支护工程按时完成。
边坡支护工程施工组织设计方案
边坡支护工程施工组织设计方案项目简介边坡支护工程是在山地或丘陵地区为了防止山体滑塌、塌方而进行的一种支护方式，本次工程是针对某高速公路边坡进行的支护工程。
该公路位于山地地区，路基较陡峭，且周边环境复杂，因此需要对边坡进行支护来确保道路的安全通行。
工程内容1.边坡支护网格布设2.钢筋混凝土护板施工3.灌浆作业4.插桩加固施工组织设计施工流程1.确定施工区域并选定施工机械2.布设支护网格与桩杆，检查其垂直度和位置3.进行钢筋混凝土护板的制作与安装，并进行预埋件的焊接工作4.进行插桩加固工作，检查其长度与纵横间距是否符合要求5.进行灌浆作业，检查灌浆质量与压力是否符合要求6.进行清理工作，并进行必要的安全检查施工参数支护网格布设•布设距离：每隔1.5米进行布设•布设方式：固定于桩身上，围绕边坡周边进行布设操作 -网格尺寸：2m*2m钢筋混凝土护板•护板厚度：10cm•钢筋等级：HRB400•护板长度：3m•护板预埋件尺寸：100*100mm插桩加固•桩杆长度：4m•桩杆间距：每隔1.5米进行一次插桩灌浆•灌浆压力：10Mpa•灌浆管径：25mm安全措施1.工作人员必须正确佩戴安全帽、安全鞋等相关防护设备2.严格预留作业间隔，严禁在作业区间过度交叉作业3.制定严格的作业流程，减少人员跨越、爬升、深度作业等高风险行为发生4.对机械设备进行定期检查，并保证其正常运行资源调配•机械设备：挖掘机、装载机•作业人员：2名机械操作工、3名施工人员、1名安全巡查员总结本次边坡支护工程施工组织设计方案是根据现场实际情况进行制定的，通过严格的施工流程和安全措施来保证工程顺利进行。
在施工过程中，我们将严格遵守设计要求和规范，确保该道路坡防设施的质量和安全性。
基坑边坡支护专项施工方案
基坑边坡支护专项施工方案一、工程概况1.工程名称：XXX项目基坑边坡支护工程；2.工程地点：XXX市XXX区；3.工程规模：基坑深度20米，边坡高度25米；4.工程内容：基坑边坡土工格栅支护、喷锚松动体处理、防护网安装等。
二、施工方法1.土工格栅支护：a.根据现场地质勘察报告，选择合适的土工格栅材料，并进行加固处理；b.根据设计方案布设土工格栅，采用预埋法将土工格栅置入基坑内，进行连续护网；c.确保土工格栅与基坑墙体之间的间距符合设计要求，施工过程中应注意格栅的垂直度和水平度；d.完成土工格栅的施工后，进行现场验收，确保质量合格。
2.喷锚松动体处理：a.根据现场勘察结果和设计要求，确定喷锚处理的范围和方式；b.选择合适的喷锚材料，并按照设计要求进行施工；c.施工过程中，要注意喷锚松动体的稳定性和均匀性，避免喷锚荷载过大导致松动体破坏；d.完成喷锚处理后，进行现场验收，确保质量合格。
3.防护网安装：a.根据设计要求选择适当的防护网材料，考虑到坡度和环境因素等因素；b.确定防护网的安装位置和布设方式，采用合适的固定装置将防护网牢固固定在边坡上；c.安装过程中要保证防护网的平整度、紧密度和牢固度；d.完成防护网安装后，进行现场验收，确保质量合格。
三、施工人员和设备1.施工人员：施工队伍应具备相应的基坑边坡支护施工经验，包括施工管理人员、技术人员、操作人员等；2.施工设备：包括挖掘机、打桩机、排水泵等必要的施工设备，以及土工格栅、喷锚材料、防护网等相关材料。
四、安全措施1.施工现场应设立警示标志，明确安全区域和禁止入内区域，并采取有效措施保护施工人员的安全；2.施工人员应做好个人防护工作，佩戴头盔、安全带等必要的安全装备；3.在施工过程中，要定期检查设备的安全状况，并及时对设备进行维护和保养；4.严禁违章操作和违反安全规定的行为，如发现安全隐患及时报告、整改；5.做好现场的安全管理工作，包括安全培训、安全检查、事故预案等。
《基坑工程课程设计》边坡与基坑支护设计
《基坑工程课程设计》边坡与基坑支护设计目录1.基坑工程课程设计题目及要求 21.1基坑工程概况 21.2 拟建基坑工程水文地质条件 21.3 拟建场地的周边环境条件错误!未定义书签。
2. A侧支护结构设计计算 42.1土压力强度 42.2各土压力合力及作用点位置错误!未定义书签。
2.3计算入土深度t 72.4最大弯矩计算82.5抗倾覆验算82.6抗滑移验算83. B侧支护结构设计计算93.1土压力强度93.1.1开挖至5m时的土压力93.1.2开挖至10m土压力计算113.2计算桩的入土深度133.3最大弯矩计算133.4抗倾覆验算133.5抗滑移验算144. C侧支护结构设计计算144.1设计计算说明154.2确定最危险滑移面154.3计算主动土压力164.4单根土钉轴向拉力标准值164.5每层土钉极限抗拔系数184.6土钉锚固力验算194.7整体滑动稳定性验算195. D侧支护结构设计计算215.1土压力强度215.2土压力及合力作用点位置235.3计算桩的入土深度t 245.4最大弯矩计算245.5抗倾覆验算255.6抗滑移验算255.7降水设计计算251.基坑工程课程设计题目及要求1.1 基坑工程概况某基坑工程，开挖形式如下图所示：图1 基坑开挖示意图开挖要求：A侧：采用静力平衡法进行支护结构设计计算，开挖深度为8m；B侧：采用多支点等值梁法进行支护结构设计计算，开挖深度为10m，第一层支护深度为地表下3.5m，第二层支护深度为地表下7m左右；C侧：采用土钉墙进行支护结构设计计算，开挖深度为5.075m；D侧：进行地下水降排水设计，支护设计计算方法任选（建议选择弹性支点法或电算法），开挖深度为6.5m。
1.2 拟建基坑工程水文地质条件根据地质勘查资料，本基坑工程土层自上而下分别为填土层、中砂层以及粉质粘土层所组成，现将各层的分布特征和变化分述如下：1、填土层：灰褐色，潮湿，松散，主要由粉质粘土夹少量建筑垃圾组成。
边坡支护施工方案范本（二篇）
边坡支护施工方案范本1.1工程名称及各参建主体工程名称：船码头机埠改造、白马湖连通及白马湖桥至长胜桥景观绿化工程建设单位：常德市穿紫河建设开发有限公司协调单位：常德市江北水系办公室设计单位：德国汉诺威水协.穿紫河项目设计联合体监理单位：___和天监理咨询有限公司施工单位：___望城建设（集团）有限公司1.2边坡支护施工范围根据图纸定位放线，穿紫河西边堤岸挡土墙位置已在大堤上，挡土墙底板宽度设计为___m，开挖深度为6.3，按照1:1.5放坡，大堤需开挖___m宽，现大堤降低标高修整后，堤面宽度为___m，挡土墙顶边线至公园世家围墙约___米；总长度约___m。
1.3边坡支护施工特点和难点西边堤岸地段较狭窄，基坑开挖以后，没有临时道路可行，对防洪有很大的影响和风险，同时，给挡土墙施工材料运输带来巨大困难；根据市住建局和市建筑工程质量、安全监督站文明工地创建要求，临时道路需进行混凝土硬化。
基坑紧临河边，基坑开挖前，应将河中围堰修筑好，防止河水渗入基坑；围堰高度应修筑在___米标高以上，以防洪水漫过围堰。
2#桥、3#桥及栈桥桥台跨挡土墙，正处在堤岸上，在挡土墙施工时，必须考虑完成桥台桩基础、承台、台身及台帽的施工，避免二次土方开挖。
二、现场实际情况描述生态滤池两边为大堤，现种植有蔬菜，间或有树木，堤面宽度约___m，堤面标高约为___m，目前水位为___m，河中水深为___m，淤泥深约为___m；在修筑围堰前需对大堤拓宽，并铺砖渣或碎石硬化。
在生态滤池西南角有一个补给水源，每天向河中注入___万立方米沅江河水。
业主对西边堤岸补偿后，两边已进行了清表，并填宽至___米，标高降低至___米；根据常德市住建局、市建筑工程质量、安全监督站创建安全文明工地要求，所有临时便道必须进行混凝土硬化。
现已浇筑___米宽，20cm厚，C20混凝土；长度为整个西边堤岸临时便道。
基坑开挖时，需要对临时道路混凝土及路基进行破除，运离现场。
边坡支护专项施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX边坡支护工程2. 工程地点：XX省XX市XX县XX镇3. 工程规模：本工程主要对XX边坡进行支护，全长约1000米，坡高约20米，涉及土方开挖、基础处理、边坡支护、排水设施等施工内容。
4. 工程特点：本工程位于山区，地质条件复杂，边坡坡度大，稳定性较差，施工难度较大。
二、施工组织设计1. 施工单位：XX建筑集团有限公司2. 施工项目经理：XX3. 施工班组：土方开挖班组、基础处理班组、边坡支护班组、排水设施班组等4. 施工进度：本工程计划施工工期为6个月。
三、施工方案1. 施工工艺流程（1）土方开挖：采用挖掘机、装载机等设备进行土方开挖，开挖至设计标高后进行基础处理。
（2）基础处理：采用混凝土浇筑，对基础进行处理，确保边坡稳定性。
（3）边坡支护：采用预应力锚杆、锚索、喷射混凝土等材料进行边坡支护。
（4）排水设施：设置排水沟、排水孔等排水设施，确保边坡排水畅通。
2. 施工技术要点（1）土方开挖1）开挖前，对边坡进行地质勘察，了解地质情况，制定合理的开挖方案。
2）采用挖掘机、装载机等设备进行土方开挖，确保开挖质量。
3）开挖过程中，严格控制开挖深度，确保边坡稳定性。
（2）基础处理1）采用混凝土浇筑，对基础进行处理，确保边坡稳定性。
2）混凝土强度等级为C20，厚度为30cm。
3）浇筑过程中，严格控制混凝土质量，确保混凝土密实。
（3）边坡支护1）采用预应力锚杆、锚索、喷射混凝土等材料进行边坡支护。
2）锚杆长度为5m，直径为28mm，锚固长度为4m。
3）锚索长度为10m，直径为21.6mm，锚固长度为8m。
4）喷射混凝土强度等级为C20，厚度为10cm。
5）边坡支护施工过程中，严格控制施工质量，确保边坡稳定性。
（4）排水设施1）设置排水沟，长度为1000m，宽度为0.5m，深度为0.3m。
2）设置排水孔，间距为5m，直径为0.1m。
3）排水设施施工过程中，严格控制施工质量，确保排水畅通。
边坡支护施工设计方案
（5）强风化泥质板岩⑥（Pt）：灰色，青灰色，褐红色，褐黄色，变余泥质构质，板状构造，风化裂隙很发育，岩芯呈碎块状、块状、少许呈短柱状。采取率60-70%，RQD值为10-25.岩体破碎，为极软岩，岩体基本质量等级为V级。场区普遍分布，厚度4.90~7.50m，平均6.29m，层底标高29.19~45.25m，平均36.37m，层底埋深：10.90~16.40m，平均13.69m。
项目南段近山体，根据基坑周边环境条件、岩土工程条件及基坑支护深度的不同，将基坑分为AB、BC、CD、DE、EF、FG、GH、HI、IA、JK共10段，其中，AB段采用桩锚支护，支护桩外侧面板采用现浇C25砼，100mm厚，采用双层钢筋网Φ8@150×150；BC，CD，FG段采用上部采用锚杆格构梁支护，下部采用土钉墙支护，DE、EF、GH、IA、JK段采用放坡结合网喷支护，HI段采用悬臂桩支护，桩径1.0m，单排，间距2.0m,桩长9m,桩顶设置冠梁，尺寸为1.1m*0.6m,桩及冠梁砼强度为C30，桩上共布置二排预应力锚索，水平间距为2.0m,桩间坡面挂Ф8@200×200钢丝网,高压喷射C20混凝土，厚度为10cm。其中AB、BC、CD、FG段上部为永久性边坡支护，下部临时性基坑支护；其余段为临时性基坑支护。基坑边坡的支护高度5.6-19.6m。AB、BC、CD、FG段基坑边坡安全等级为一级，重要性系数1.1，其余各段安全等级为二级，重要性系数取1.0。基坑支护为临时性支护，设计使用年限不超过2.0年，边坡为永久性支护，设计使用年限50年。
边坡的支护施工方案设计1
丰南商业综合体工程边坡支护施工方案一、编制依据1.1《丰南商业综合体工程岩土工程勘察初步结果》1.2建设单位提供的有关建建筑根底资料。
1.3某某市有关施工施工技术规X、规程、质量标准和有关安全、环保等法规。
1.4建设部批准的行业标准《建筑基坑支护技术规程〔JGJ120-99〕》。
1.5某某市文明施工管理规定，建筑工程安全操作规程。
二、工程概况2.1工程概述本工程由某某市丰南区京唐房地产开发开发，施工地址为某某省某某市丰南区，现场地势较为平坦，原来为耕地，地下无水管等物体。
本工程总建筑面积约10万平方米，即由地下一层与地上四层组成，均为综合商业楼，根底埋深约6米，建筑檐高24米。
基坑实际开挖度为6m左右。
边坡支护拟采用两种支护形式，一种为自然放坡〔1：1放坡〕，坡面上钉钢板网喷射砼；一种为边坡作喷锚支护〔1：0.3放坡〕。
根据现场的实际情况，南面、西面、北面做1：0.5、1：0.3放坡作喷锚支护，其它1：1放坡为自然放坡，钢板网喷射砼，见护坡平面图。
2.2工程地质概况拟建场区现状地形平坦。
地下水主要为赋存于○4～○5层中，场区内见一层地下水，水位埋深约13.1米左右，水位变幅在2.0-3.0米左右。
据资料明确，该地下水与土对砼与砼中钢筋具微腐蚀性，对设计施工无太大影响。
三、边坡支护施工方法3.1边坡支护设计根据地质条件和基坑几何尺寸，参照已竣工工程，采用工程类比法设计，确定边坡支护参数，并根据土力学理论进展边坡稳定验算，该基坑边坡喷锚支护参数为：锚杆孔径为Φ80-100mm，水平夹角为府角5○-20○，采用人工成孔。
锚杆采用全长压力注浆，锚杆主体采用Φ18-Φ20螺纹钢筋，横向间距平均为1.5m，排距为1.5m，呈梅花形布置。
孔内安放锚杆后进展压力注浆，采用P O32.5纯水泥浆，水灰比为0.45-0.5。
压力为0.2-0.4Mpa。
锚杆注浆完成后，按要求修整坡面，在边壁上挂Φ6.5200×200钢筋网，焊接锚杆头，然后喷射砼，配合比为水泥：砂：碎石＝1：2：2〔重量比〕，喷层厚度为80mm，埋设喷层厚度控制标志，砼强度等级不低于C20。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
**新建工程边坡支护设计*****工程勘察院二○一*年*月**新建工程边坡支护设计法定代表人：单位技术负责：项目负责：审定：审核：项目技术负责：校对：勘察单位：****工程勘察院勘察证书资质等级：工程勘察综合类*级勘察证书编号：******营业执照：****电话：***** 传真：*****提交日期：201*年*月**日目录0 前言 (1)0.1任务由来 (1)1、设计依据、标准及原则 (1)1.1设计依据 (1)1.2设计标准 (1)1.3设计范围 (1)1.4设计原则 (2)2 边坡概况 (2)3 设计思路 (2)4 设计方案 (3)4.1 挡墙工程 (3)4.2 排水工程 (3)4.3 监测工程 (4)5 质量与施工要求 (5)5.1 挡墙施工要求 (5)5.2 排水沟施工要求 (6)5.3 其他施工要求 (6)6 施工工序与工期 (7)7 工程概算 ................................................................................................. 错误!未定义书签。
附件：1—1′、2—2′剖面稳定性计算书附图：1、*******新建工程边坡支护设计工程平面布置图1:5002 、1—1′～7—7′剖面结构图1:1003、板肋式锚杆挡墙断面图1:504、截水沟、防护栏网示意图1:10、505、监测点示意图1:10某某新建工程边坡支护设计0 前言0.1任务由来201*年*月，受**市电力设计院委托，**工程勘察院承担了**新建工程边坡支护设计工作。
1、设计依据、标准及原则1.1设计依据（1）《建筑边坡工程技术规范》（GB50330—2013）；（2）《建筑地基基础设计规范》（GB50007—2011）；（3）《滑坡防治工程设计与施工技术规范》（DZ/T 0219—2006）；（4）《混凝土结构设计规范》（GB50010—2010）；（5）《岩土锚杆（索）技术规程》（CECS 22：2005）；（6）《*******新建工程边坡支护勘察报告》（**工程勘察院）；（7）其它现行设计施工规范、规定。
1.2设计标准拟支护边坡为岩质边坡，边坡岩体类型为Ⅲ类，边坡高度H≤15m，如果边坡出现失稳，将严重影响*******的正常运行，因此，将本边坡工程的安全等级划分为二级，边坡稳定安全系数1.3。
板肋式锚杆挡墙设计使用年限50年。
1.3设计范围本次设计范围为**新建工程用地红线周围及进站道路两侧边坡，总长约***m。
1.4设计原则（1）通过本次治理，确保边坡稳定，消除安全隐患。
（2）遵循技术可行性和经济合理性的原则。
（3）治理工程应尽可能减少对山体的破坏，确保坡体经过治理后景观与周边自然生态相协调。
（4）边坡设计为动态设计，在实际施工中若遇地质条件发生较大变化或部分地段设计有变更时，应及时与设计单位联系，以便及时调整设计。
2 边坡概况*******新建工程边坡位于***，地貌属侵蚀剥蚀丘陵地貌单元，自然地形坡度30—50°，山最高高程为***m，最低高程为***m，山脚下地貌属山地丘陵地貌单元，地形略有起伏，区内出露基岩为白垩系下统馆头组粉砂岩。
场地周边及道路两侧开挖平整后将形成长约***m的人工边坡，坡向42—313°，坡度约73°。
经现场调查及揭露分析，现状边坡稳定性较好，但边坡开挖后，坡度较陡，边坡基岩易风化，在强降雨等不利因素的影响下，潜在崩塌、滑坡等隐患，危害威胁坡脚建（构）筑物及人员的生命财产安全，须及时对削方边坡采取支护措施。
3 设计思路依据变电站新建工程场地自然斜坡特征、地层岩性、地质构造等情况结合拟开挖边坡的特征，在确保边坡安全稳定的基础上，采取合理、有效的防治措施。
具体思路：首先按建设场地设定标高及围墙线外推2m作为坡脚线进行削坡，其次根据边坡稳定性分析结果确定采用板肋式锚杆挡墙对削方边坡进行支护削坡边界线后缘设置防护栏网及截水沟等综合治理措施。
4 设计方案4.1 挡墙工程边坡按1:0.3坡率自上而下削坡，坡面采用板肋式锚杆挡墙支护，挡墙高度2—8m，总长约263m。
挡墙肋柱间距4.0m，断面宽0.4m，厚度0.5m，壁板厚度0.3m，挡墙内设双层钢筋网，竖筋与水平分布筋均为HRB400直径16mm，间距200mm，混凝土强度C30，钢筋保护层厚度5cm。
肋柱部位挡墙基础深度0.8m，宽度0.6m，基础纵筋HRB400直径18mm，箍筋HRB400直径16mm，间距150mm；无肋柱部位挡墙基础深度0.4m，宽度0.4m，基础纵筋HRB400直径16mm，箍筋HRB400直径8mm，间距200mm。
基础底部设0.1m厚C25素混凝土垫层。
挡墙锚杆水平间距2m，竖向间距2m，采用全长粘结型锚杆，锚杆孔径110mm，入射角20°，锚杆钢筋HRB400直径25mm，长度4m、6m。
端部弯折与肋柱竖筋焊接。
锚头处增设2根HRB400直径18mm 附加吊筋。
砂浆强度M30，灰砂比0.8~1.5，水灰比0.38~0.5，注浆压力0.3~0.5MPa。
肋柱间壁板设泄水孔，底排泄水孔距地面0.3m，水平间距2m，竖向间距2m，孔径Φ50，采用PVC管制作，外倾坡度5%，进水侧设砂砾石反滤包，并用透水土工布或棕丝网绑扎牢固。
泄水孔优先设置于裂隙渗水点处。
4.2 排水工程削坡边界外推5m设置一道截水沟，断面矩形，净宽0.5m，净深0.4m，两壁及底厚0.15m，总长250m，地形坡度大于10%时应设置跌水台阶。
4.3 监测工程（1）施工过程中监测在削坡开挖整个过程中进行全过程监测，实行信息化管理。
建议做如下的监测：①施工时指派专人对边坡开展巡查监测工作，发现异常情况应及时停工，立即安排施工人员撤离，并向有关单位上报。
②施工阶段每天至少监测1次，非正常情况下增加观测次数。
③施工期间每天有专人收听气象预报，提早做好预防大暴雨等恶劣天气的准备。
（2）完工后监测①支护工程完工后，在墙顶及边坡后缘平台共设置13个监测点，观测位移量、移动速度和移动方向。
监测点的布设详见平面图，具体制作见监测桩大样图。
②完工后监测周期不短于1个水文年，以宏观巡查观测为主，GPS精确测量为辅。
宏观巡查观测正常频率3~4次/月，雨季5～6次/月，遇强降雨应加密监测频率，应作详尽记录。
GPS精确测量每1次/2月，共6次。
③边坡工程施工过程及监测期间遇到下列情况应及时报警，并采取相应的应急措施：（a）有软弱外倾结构面的岩土边坡支护结构坡顶有水平位移迹象或支护结构受力裂缝有发展；无外倾结构面的岩质边坡或支护结构构件的最大裂缝宽度达到国家现行相关标准的允许值；土质边坡支护结构坡顶的最大水平位移已大于边坡开挖深度的1/500或20mm，以及其水平位移速度已连续3d大于2mm/d。
（b）支护结构中有重要构件出现应力骤增、压曲、断裂、松弛或破坏的迹象。
（c）边坡底部或周围岩土体已出现可能导致边坡剪切破坏的迹象或其他可能影响安全的征兆。
（d）根据当地工程经验判断已出现其他必须报警的情况。
5 质量与施工要求5.1 挡墙施工要求①坡体开挖应采用逆作法施工，自上而下分台阶进行开挖，上部边坡开挖完成后应及时进行板肋式锚杆挡墙施工，待上部边坡支护工程完工后再进行下部边坡的开挖。
当边坡变形过大，变形速率过快，周边环境出现沉降开裂等险情时，应暂停施工，并根据险情状况采用下列应急处理措施：（a）坡底被动区临时压重；（b）坡顶主动区卸土减载，并严格控制卸载程序；（c）做好临时排水、封面处理；（d）临时加固支护结构；（e）加强险情区段监测；（f）立即向勘察、设计等单位反馈信息，及时按施工现状开展勘察及设计资料复审工作。
②挡墙基础、墙身分段进行施工，严禁全断面开挖。
③施工前要作好地表排水，保持基坑干燥，岩石基坑应使基础紧靠基坑侧壁，使其与岩层结为整体。
④挡墙背侧应紧贴坡面，不留空隙。
⑤锚杆成孔及注浆严格按照相关规范要求组织实施，应随机抽取锚杆总数的3％且不少于3根进行抗拔试验，锚杆抗拔力不小于120kN。
⑥锚杆孔内灌注砂浆强度M30，采用从孔底到孔口返浆式注浆，注浆压力0.5MPa，注浆应一次完成，中间不得间断。
⑦灌浆前应先清孔，排放孔内积水。
⑧锚杆应居中设置在锚杆孔中，每隔2.0m设置一道对中支架。
⑨锚杆处于土层中部分应采用除锈、刷沥青船底漆和沥青玻纤布缠裹二层进行防腐处理。
⑩边坡支护结构的原材料检验应包括：材料出厂合格证检查；材料现场抽检；锚杆浆体和混凝土的配合比试验，强度等级检验。
5.2 排水沟施工要求①排水沟基槽开挖后应及时砌筑，减少降水对基槽槽壁及底部的破坏，浇筑时应将基槽两壁及底部土体压实。
②排水沟转折、交接连接处应平缓过渡，禁止急转，实际施工时可根据实际地形做相应的调整。
③排水沟每隔20m设置一道伸缩缝，缝宽1—2cm，采用沥青麻筋等弹性防水材料填塞。
5.3 其他施工要求①治理设计工程贯彻动态设计原则，在未来施工过程中若遇地质条件发生较大变化或部分地段与原规划设计不同时，应及时与设计单位联系，以便及时调整设计。
②施工过程中加强安全管理，指定专人负责安全生产监督。
③加强对边坡周围的地质、生态环境的保护，防止引发新的地质灾害。
④做好施工记录，提交竣工报告，以备完工验收。
⑤治理设计方案中未尽事宜按相关规范要求执行。
6 施工工序与工期为确保支护工程施工顺利进行，施工顺序应严格按照如下规定进行：工程施工顺序：削坡工程→挡墙工程→排水工程。
建议施工期为60天，如遇不可抗拒的自然和其它等因素，工期可适当顺延。
----------------------------------------------------------------------计算项目: 1——1′剖面简单平面滑动稳定分析----------------------------------------------------------------------[ 计算简图 ]----------------------------------------------------------------------[ 计算条件 ]----------------------------------------------------------------------[ 基本参数 ]计算方法：极限平衡法计算目标：计算安全系数边坡高度： 7.850(m)结构面倾角： 61.0(°)结构面粘聚力： 45.0(kPa)结构面内摩擦角： 15.0(°)[ 坡线参数 ]坡线段数 1序号水平投影(m) 竖向投影(m) 倾角(°)1 2.355 7.850 73.3[ 岩层参数 ]层数 3序号控制点Y坐标容重锚杆和岩石粘结强度(m) (kN/m3) frb(kPa)1 5.000 19.3 45.02 4.000 21.0 140.03 0.000 23.0 500.0[ 锚杆(索)控制参数 ]边坡工程重要性系数： 1.3锚固体与地层粘结工作条件系数： 1.00锚杆钢筋抗拉工作条件系数：0.69钢筋与砂浆粘结强度工作条件系数：0.60交互锚杆钢筋的抗拉强度：否锚杆(索)配筋荷载分项系数： 1.30[ 锚杆(索)参数 ]钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF500锚杆(索)道数 3序号支护类型水平间距竖向间距入射角锚固体直径自由段长度锚固段长度配筋锚筋fy 钢筋与砂浆(m) (m) (°) (mm) (m) (m) (MPa)fb(kPa)1 锚杆 2.000 2.350 20.0 110 0.000 4.000 1D25 --- 2100.02 锚杆 2.000 2.000 20.0 110 0.000 6.000 1D25 --- 2100.03 锚杆 2.000 2.000 20.0 110 0.000 4.000 1D25 --- 2100.0----------------------------------------------------------------------[ 计算结果 ]----------------------------------------------------------------------岩体重量： 160.5(kN)水平外荷载： 0.0(kN)竖向外荷载： 0.0(kN)侧面裂隙水压力： 0.0(kN)底面裂隙水压力： 0.0(kN)第1道锚杆(索)的抗力： 30.1(kN)第2道锚杆(索)的抗力： 30.1(kN)第3道锚杆(索)的抗力： 30.1(kN)结构面上正压力： 166.9(kN)总下滑力： 313.9(kN)总抗滑力： 448.6(kN)安全系数： 1.429---------------------------------------------------------------------- 计算项目: 2——2′简单平面滑动稳定分析---------------------------------------------------------------------- [ 计算简图 ]---------------------------------------------------------------------- [ 计算条件 ]---------------------------------------------------------------------- [ 基本参数 ]计算方法：极限平衡法计算目标：计算安全系数边坡高度： 7.830(m)结构面倾角： 45.0(°)结构面粘聚力： 45.0(kPa)结构面内摩擦角： 15.0(°)[ 坡线参数 ]坡线段数 1序号水平投影(m) 竖向投影(m) 倾角(°)1 2.349 7.830 73.3[ 岩层参数 ]层数 3序号控制点Y坐标容重锚杆和岩石粘结强度(m) (kN/m3) frb(kPa)1 7.500 19.3 45.02 6.500 21.0 140.03 0.000 23.0 500.0[ 锚杆(索)控制参数 ]边坡工程重要性系数： 1.3锚固体与地层粘结工作条件系数： 1.00锚杆钢筋抗拉工作条件系数：0.69钢筋与砂浆粘结强度工作条件系数：0.60交互锚杆钢筋的抗拉强度：否锚杆(索)配筋荷载分项系数： 1.30[ 锚杆(索)参数 ]钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF500锚杆(索)道数 3序号支护类型水平间距竖向间距入射角锚固体直径自由段长度锚固段长度配筋锚筋fy 钢筋与砂浆(m) (m) (°) (mm) (m) (m) (MPa)fb(kPa)1 锚杆 2.000 2.330 20.0 110 0.000 6.000 1D25 --- 2100.02 锚杆 2.000 2.000 20.0 110 0.000 4.000 1D25 --- 2100.03 锚杆 2.000 2.000 20.0 110 0.000 6.000 1D25 --- 2100.0----------------------------------------------------------------------[ 计算结果 ]----------------------------------------------------------------------岩体重量： 477.1(kN)水平外荷载： 0.0(kN)竖向外荷载： 0.0(kN)侧面裂隙水压力： 0.0(kN)底面裂隙水压力： 0.0(kN)第1道锚杆(索)的抗力： 30.1(kN) 第2道锚杆(索)的抗力： 30.1(kN) 第3道锚杆(索)的抗力： 30.1(kN) 结构面上正压力： 419.1(kN) 总下滑力： 426.4(kN) 总抗滑力： 610.6(kN) 安全系数： 1.432。
