串联间隙氧化锌避雷器的应用与试验
铁路10kV线路防雷中带外串联间隙氧化锌避雷器应用
铁路10kV线路防雷中带外串联间隙氧化锌避雷器应用铁路避雷处理技术的创新探究，为铁路运输的技术发展提供了新的发展空间。
带外串联间隙氧化锌避雷器主要采用固定距离的避雷器与氧化锌的间隔，然后连接绝原子的形式，达到铁路电力供应的新型避雷作用，结合带外串联间隙氧化锌避雷器的设计，对带外串联间隙氧化锌避雷器的实际应用进行探究【关键词】铁路10kV线路防雷带外串联间隙氧化锌避雷器应用分析铁路运输是我国交通运输的主要构成部分，随着我国交通建设结构体系的进一步完善，铁路建设中的避雷技术也实现不断的创新发展，从而为铁路的安全运输提供可靠的保障，实现我国铁路运输事业的进一步完善与创新发展1 对铁路带外串联间隙氧化锌避雷器的应用研究的必要性铁路带外串联间隙氧化锌避雷器是现代交通运输中的新型避雷技术，传统的铁路电力输送中应用的避雷设定主要分为外部绝缘子比例措施和内部避雷器，内部系统中的避雷器在实际应用中，受到避雷系统的间隔空间位置的影响，无法与外部绝缘子避雷作用达成同步应用的作用，外部绝缘子长期暴露在户外，绝缘皮氧化脱落损坏，导致铁路运输中高压电力输送的避雷系统存在较大的安全隐患。
带外串联间隙氧化锌避雷器技术的应用，实现了固定距离的避雷器与氧化锌的间隔，然后连接绝原子的形式进行避雷，可以弥补传统避雷系统中存在的问题，是我国铁路安全运输的技术保障2 带外串联间隙氧化锌避雷器的设计分析2.1 设计原理带外串联间隙氧化锌避雷器的研究，是我国铁路交通运输技术研究的创新发展，带外串联间隙氧化锌避雷器的设计，是基于传统铁路避雷系统的设计上，实现新技术的探究。
如图1为带外串联间隙氧化锌避雷器的设计原理图。
从图中设计的整体来看，带外串联间隙氧化锌避雷器的设计整体构成了一个防止雷电循环的循环体，当雷击电流经过输电线路进行电流传输时，放电间隙与羊角单臂之间炫进行电流传输的传输强度相互减弱，电流进过氧化锌防雷芯片后，通过输电线路后，受到绝原子的阻碍，无法继续进行电流传输，而氧化锌同时又恢复到初始的运动状态，从而达到避雷的作用，避免了传统铁路避雷单方面的作用，大大提高了铁路运输的避雷效果2.2 设计计算带外串联间隙氧化锌避雷器的设计，不仅应用的电流传输的基本设计原理，同时也结合数学计算的内容，保障带外串联间隙氧化锌避雷器在实际应用中的避雷效果。
氧化锌避雷器实验报告
氧化锌避雷器实验报告引言氧化锌避雷器是一种常见的用于保护电力设备免受雷击的装置。
本实验旨在通过搭建一个简单的氧化锌避雷器实验装置，了解其工作原理以及在不同条件下的性能表现。
实验材料和方法材料•氧化锌避雷器•氧化锌避雷器实验装置•电源•雷电模拟器方法1.搭建实验装置，将氧化锌避雷器正确连接到电源和雷电模拟器之间。
2.设置雷电模拟器的参数，如雷电电流、雷电频率等。
3.打开电源，观察氧化锌避雷器的工作状态。
4.记录实验数据，包括氧化锌避雷器的击穿电压、击穿时间等。
5.根据实验数据进行分析和讨论。
实验结果和讨论实验结果在实验过程中，我们观察到氧化锌避雷器在不同条件下的工作状态。
通过记录实验数据，我们得出了以下结果：1.氧化锌避雷器的击穿电压随着雷电电流的增加而降低。
2.氧化锌避雷器的击穿时间随着雷电频率的增加而减少。
结果分析根据实验结果，我们可以得出以下结论：1.氧化锌避雷器的击穿电压与雷电电流有关。
当雷电电流增大时，氧化锌避雷器需要承受更大的电压才能保持正常工作，因此其击穿电压会降低。
2.氧化锌避雷器的击穿时间与雷电频率有关。
当雷电频率增加时，氧化锌避雷器需要更快地响应雷电冲击，因此其击穿时间会减少。
实验误差和改进方向在实验过程中，由于实验装置和仪器的限制，可能存在一定的误差。
为了减小误差并改进实验，我们可以考虑以下措施：1.使用更精确的仪器和测量方法，以提高实验数据的准确性。
2.增加实验重复次数，以提高实验结果的可靠性。
3.考虑其他因素对氧化锌避雷器性能的影响，如温度、湿度等，以扩展实验的研究范围。
结论通过本次实验，我们对氧化锌避雷器的工作原理和性能有了更深入的了解。
实验结果表明，氧化锌避雷器的击穿电压和击穿时间受到雷电电流和雷电频率的影响。
为了进一步研究和改进氧化锌避雷器的性能，我们可以考虑采取上述提出的改进方向，并探索其他因素对其性能的影响。
参考文献•[1] 某某某，某某某. 氧化锌避雷器性能研究[J]. 电力科学与工程, 20XX, XX(X): XX-XX.•[2] 某某某，某某某. 氧化锌避雷器工作原理探讨[J]. 电力技术与装备, 20XX, XX(X): XX-XX.。
线路用带串联间隙金属氧化物避雷器的试验项目、周期和要求

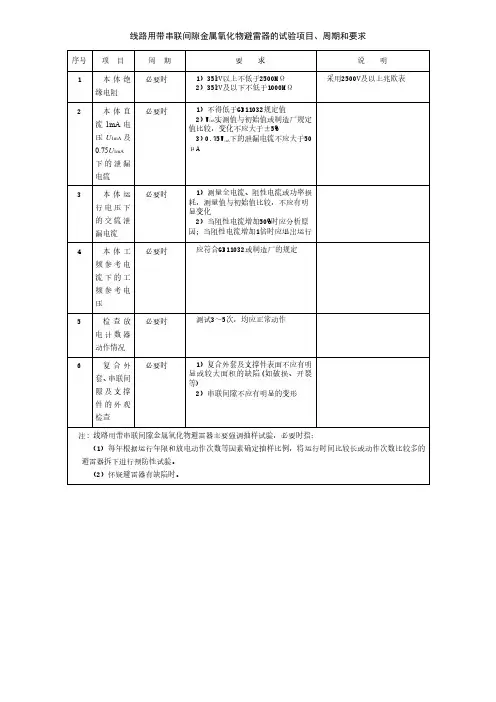

线路用带串联间隙金属氧化物避雷器的试验项目、周期和要求
序号项目周期要求说明
1 本体绝
缘电阻必要时1）35kV以上不低于2500MΩ
2）35kV及以下不低于1000MΩ
采用2500V及以上兆欧表
2 本体直
流1mA电
压U1mA及
0.75U1mA
下的泄漏
电流必要时1）不得低于GB11032规定值
2）U1mA实测值与初始值或制造厂规定
值比较，变化不应大于±5%
3）0.75U1mA下的泄漏电流不应大于50
μA
3 本体运
行电压下
的交流泄
漏电流必要时1）测量全电流、阻性电流或功率损
耗，测量值与初始值比较，不应有明
显变化
2）当阻性电流增加50%时应分析原
因；当阻性电流增加1倍时应退出运行
4 本体工
频参考电
流下的工
频参考电
压
必要时应符合GB11032或制造厂的规定
5 检查放
电计数器
动作情况
必要时测试3～5次，均应正常动作
6 复合外
套、串联间
隙及支撑
件的外观
检查必要时1）复合外套及支撑件表面不应有明
显或较大面积的缺陷(如破损、开裂
等)
2）串联间隙不应有明显的变形
注: 线路用带串联间隙金属氧化物避雷器主要强调抽样试验，必要时指：
（1）每年根据运行年限和放电动作次数等因素确定抽样比例，将运行时间比较长或动作次数比较多的避雷器拆下进行预防性试验。
（2）怀疑避雷器有缺陷时。
线路氧化锌避雷器串联空气间隙长度 图文 民熔
线路氧化锌避雷器目前氧化锌避雷器已经大量使用于架空线路，避雷器能够限制雷电过电压，同时防止线路跳闸，对提升线路可靠性作用显著。
避雷器装设于线路后运维难度较大，往往难以发现受潮等避雷器内部缺陷，相应缺陷会造成避雷器本体性能劣化造成线路跳闸，为防止上述情况的发生，目前线路避雷器均带有串联间隙，其中大部分是串联空气间隙。
避雷器产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器那么串联空气间隙的技术要求有哪些？其间隙长度参数如何确定？1、串联间隙避雷器技术要求1）工频电压耐受要求避雷器应能长期承受工频电压作用而稳定工作,即串联间隙在各种外界因素的作用下,比如在风吹、导线舞动等情况下,应能保持其尺寸变动在允许范围内；2）能量吸收能力要求避雷器应具有足够的通流容量以泄放雷电流和吸收雷电冲击能量；3）雷电过电压保护要求为限制雷电过电压,避雷器的保护水平应与线路绝缘子串有很好的绝缘配合,以保证雷击被保护线路段时,无论被保护线路段内或被保护线路段外的绝缘子串均不应发生闪络;另外,被保护线段外的线路遭受雷击时,被保护线段内的绝缘子串也不应发生闪络；4）工频续流切断要求避雷器应能可靠地切断工频续流,保证线路不发生跳闸。
氧化锌避雷器应用
氧化锌避雷器应用[摘要]根据氧化锌避雷器的发展及分类,对氧化锌避雷器的选用和应用中的问题作以阐述，结合氧化锌避雷器应用中的问题,提出相应的技术措施。
[关键词]氧化锌避雷器应用选型技术措施1.概述氧化锌避雷器是国外60年代开始发展起来的过电压保护的新技术，我国从1976年开始进行电力氧化锌避雷器的研究，自80年代以来，我国的氧化锌避雷器技术发展很快，并引进国外先进技术及生产线，到目前国内氧化锌避雷器的生产，无论从数量、规格、还是从质量上都已形成相当的规模和水平，采用国际标准生产的产品都以接近或达到国际先进水准。
现已开发出直至500kV的氧化锌避雷器；由带串并联间隙发展到无间隙，电阻片通流容量不断提高。
从部标到国标（GB11032―89），直至与IEC99―4靠拢的国标GB11032―XXXX（修订报批稿）已经正式完成。
如今在电力系统中氧化锌避雷器得以广泛应用，为提高氧化锌避雷器安全可靠运行的水平，在生产厂不断提高产品设计水平和制造质量的同时，也要加强对运行中氧化锌避雷器进行严格有效的检测和定期预防性试验，及开展氧化锌避雷器的在线监测，都是保证其安全可靠运行的有效手段。
2.氧化锌避雷器的分类我国的氧化锌避雷器研制和生产现以形成集合型和规模化的大生产体系，在经过引进、消化、移植国外的先进技术的发展阶段，现已开发研制具有自己独立知识产权的系列产品，部分产品已达到国际先进水平，并与国际标准接轨参与国际市场的竞争。
以下结合我国生产的氧化锌避雷器系列产品，根据其不同的技术指标进行分类：2.1按电压等级氧化锌避雷器按额定电压值来分类，可分为三类；2.1.1.高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66kV四个等级等级。
2.1.2.中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。
氧化锌避雷器试验报告
氧化锌避雷器试验报告一、实验目的：1.验证氧化锌避雷器的避雷性能。
2.测试氧化锌避雷器的耐压能力。
二、实验仪器和材料：1.氧化锌避雷器。
2.高压发生器。
3.电流表、电压表。
4.接地电阻测试仪。
5.绝缘板。
三、实验原理：四、实验步骤：1.将氧化锌避雷器接入实验回路中。
2.将高压发生器与氧化锌避雷器相连。
3.调整高压发生器的输出电压，使其达到预定值。
4.观察氧化锌避雷器的电压和电流变化情况，并记录数据。
5.根据实验要求进行绝缘板的测试和接地电阻的测量。
五、实验数据记录与分析：实验记录了不同电压下氧化锌避雷器的电流和电压值，并计算了接地电阻。
六、实验结果与讨论：根据实验数据，可以看出在不同电压下，氧化锌避雷器的电流和电压符合设计要求，并且接地电阻也在合理范围内。
因此可视为氧化锌避雷器经过验收合格。
七、结论：经过实验测试，氧化锌避雷器在不同电压下表现出良好的避雷性能和耐压能力，因此可以有效地保护电力系统设备免受雷击的破坏。
八、实验中存在的不足之处：1.实验过程中可能存在人为误差，需要进一步探究影响因素。
2.由于实验时间和条件的限制，无法进行长时间、大量数据的测试。
九、改进措施：1.增加实验次数和数据采集点，提高实验数据的可靠性。
2.探究氧化锌避雷器在不同条件下的避雷性能，并与其他类型的避雷器进行对比。
十、实验拓展：1.探究氧化锌避雷器的寿命和使用条件。
2.研究氧化锌避雷器的产生原理和材料特性。
[2]XXX,XXX.氧化锌避雷器的原理与应用[M].北京：电力出版社。
串联间隙金属氧化物避雷器的应用
在3~35kV 电力系统中xx空隙金属氧化物避雷器的应用xxxxxxxx二 00 九年六月在3~35kV 电力系统 xxxx 空隙金属氧化物避雷器的应用xxxxxxxx纲要：本文从剖析造成 3~35kV 电力系统内部过电压的原由下手，议论无空隙金属氧化物避雷器的限制性及串连空隙金属氧化物避雷器的可行性。
重点词：过电压金属氧化物避雷器无空隙xx 空隙前言金属氧化物避雷器问世以来，被公以为是今世最理想的过电压保护装置。
因为氧化锌资料拥有十分存心的非线性伏安特征，因此能够设计成无空隙避雷器，这就使得这类避雷器的构造轻巧、简捷，同时又防止了传统的碳化硅避雷器因为内部平板火花空隙而存在的放电电压分别性的弊端，所以，无空隙金属氧化物避雷器获得了快速的推行。
经过了理论剖析并经运转实践证明，在 3~35kV 中性点非直接接地的电力系统中，无空隙金属氧化物避雷器的应用碰到了挑战，常因耐受不了内部过电压而发生运转事故，而在我国 3~35kV 电力系统，基本上是中性点非直接接地的电力系统，为此，怎样应付这一挑战就摆到我们的眼前。
一、 3~35kV 中性点非直接接地的电力系统内部过电压剖析1、线路投、切过电压三相无载供电线路，在进行投入与切断操作中，因为三相断路器动、静触头的非同期性，可能造成系统中性点电位位移，而造成过电压。
2、系统单相接地过电压在我国现行规程中同意中性点非直接接地系统出现单相接地时运转一段时间，此时，另两相（非接地相）的相电压，将高升至线电压（高升1.73 倍）3、线路甩负荷惹起电压高升当长线路断路器跳闸，因为线路电感与电容参数的效应，也可使线路工频电压高升。
4、弧光接地过电压当线路发生单相弧光接地，出现对地的多次起弧或熄弧重复交替时，可惹起另两相对地电容的振荡，以致弧光接地过电压。
5、谐振过电压谐振过电压是中性点非接地系统出现最多的过电压。
惹起谐振过电压的要素也比许多，如铁磁谐振过电压，电容效应惹起的线性谐振，又如激发、自保持、翻相、谐波等非线性谐振；断线谐振；参数谐振过电压等。
氧化锌避雷器试验方案
目录1 实验目标22 实验根据23 实验项目24 实验前提25 仪器装备26实验步调27数据处理及成果剖断48留意事项49记载表格41.实验目标按实验周期安插,对避雷器按有关尺度划定进行实验,为可否再正常投入运行供给实验根据.本实验计划实用于连江黄岐风电场.2.尺度根据2.1 福建省电力有限公司电力装备交代及预防性实验规程2.2 DL/T596-2005《电力装备预防性实验规程》2.3 GB50150-2006《电气装配装配工程电气装备交代实验尺度》2.4 避雷器临盆厂家技巧规范3.实验项目3.1 测量本体绝缘电阻3.2 测量氧化锌避雷器直流1mA3.3带电测量运行电压下的中断电流（全电流及阻性电流）3.4测量避雷器基座的绝缘电阻4.实验前提该实验需3~5人介入;工作负责人至少具有高压电气实验中级工以上程度,其余人员至少需具备初级工程度.对于装配户外的试品,该实验应在好天且湿度不大于85%的情形状况下进行;对于装配户内的试品,该实验应湿度不大于85%的情形状况下进行. 5.6.实验步调6.1 测量本体绝缘电阻将避雷器外部擦拭清洁,分单节进行;采取2500V兆欧表进行测量,与历次实验数据比较应无显著不同.6.2测量氧化锌避雷器直流1mA现场实验接线如图1所示;实验步折衷留意事项为：⑴对直流电压产生器进行空载升压约超出预加实验电压10-20%,待直流电压产生器正常落后行过电压呵护值整定,其值一般按直流电压产生器额定值（电压.电流）整定;⑵按图1接好实验接线：留意直流产生器至避雷器之间的高压引线连策应坚固,经检讨无误后,方可迟缓升压,当直流电流达到1mA时,读取直流电压即U1mA;其值与前次数值比较,变更应不大于5%时,及格;⑶完成U1mA测量后,立刻把电压下降至0.75 U1mA阁下,将直流微安表的短路刀闸合上,把直流微安表量程换至小档位,然后电压调到0.75 U1mA数值时测量避雷器的漏电流;漏电流不大于50μA时为及格;⑷完成0.75倍直流参考电压下漏电流测量后,立刻调节直流产生器下降电压至零;⑸断开交换电源,然后对直流产生器及避雷器进行充分放电,放电完毕,方可裁撤高压引线.6.3 运行电压下中断电流的测量测量的接线图如图2所示.实验请求：⑴该实验是在MOA运行状况下进行,实验前应填写第二种工作票;⑵MOA阻性电流测试仪须要从PT二次取电压,该测试仪配备专门取二次电压用的导线及电压隔离器,可以包管安然,但还应留意：严禁PT二次短路;⑶测试仪的接地应靠得住衔接到被试品的接地端;实验步调：⑴按图2接好MOA阻性电流测试仪;⑵检讨无误后,将MOA阻性电流测试仪的测量CT钳入MOA所测相接地引下线中;⑶将电压隔离器接入对应相的PT二次回路取电压.⑷操纵MOA阻性电流测试仪,读取全电流和阻性电流的数值;与历次数据比较应无显著不同.6.4 测量避雷器底座绝缘电阻将避雷器外部擦拭清洁;根据避雷器的现实情形,采取1000伏或2500伏兆欧表测量,其值应大于50MΩ.6.5 检讨放电记载器或在线检测仪的动作情形和电流指导应用JY-2型在线监测仪校验仪检讨放电记载器或在线检测仪的动作情形和电流指导.7.数据处理及成果剖析7.1 本体绝缘电阻与历次实验数据比较应无显著不同.7.2 底座绝缘电阻应大于50MΩ.7.3 氧化锌避雷器直流1mAμA.7.4运行电压下全电流和阻性电流的数值与历次数据比较应无显著不同.7.5 放电记载器或在线检测仪的动作情形和电流指导应准确.8.安然留意事项8.1实验中有雇请暂时工时,暂时工应在有经验的工作人员带领下工作;工作负责人必须向暂时工交卸清晰带电部位及工作部位.8.2登高着业时,必须系安然带.8.3高空功课时,务必保管好扳手等功课对象,以免失落落.8.4实验场地四周应设围栏,并吊挂“止步,高压安全”标示牌;实验时并派专人监护,谨防无关人员闯入.8.5进行直流实验时,实验停止应充分放电后再改接线.8.6实验时,所有实验人员应分散精神,服从工作负责人的批示.8.7实验操纵人员,应站在绝缘垫上操纵.8.8实验进程若有平常,应立刻中止实验,待查明原因后,再中断实验.8.9进行电压等级较高的避雷器实验时,应留意四周带电装备的静电感应.8.10 进行带电测试时,严禁PT二次短路.9.记载表格氧化锌避雷器实验原始记载1重要技巧参数型号：中断运行电压： kV额定电压： kV kA下残压： kV临盆日期：年代临盆厂家：2装配地位：3实验日期：年代日4大气前提：情形温度℃气象相对湿度 %5实验性质：7实验装备。
氧化锌避雷器的应用
氧化锌避雷器的应用【摘要】文章主要结合新洛公司的情况召开论述，探讨了氧化锌避雷器的应用问题。
【关键词】新洛公司；氧化锌避雷器；应用1.概述新洛公司目前有35kv供电线路1条，矿井6kv主供电线路6条，其他6kv 线路11条。
要确保供电系统正常、可靠、安全运行，主要取决于各种设备的绝缘水平和作用于绝缘上的电压高低。
供电系统在正常运行情况下，作用在电气设备上的电压为额定电压，但由于种种原因供电系统的某些部分的电压可能升高，而且有时大大超过运行电压（雷电），这就有可能发生电气设备绝缘严重损坏的事故，会给矿井造成长时间停电，甚至设备损坏。
因此，做好过电压保护工作以防止事故的发生是供电企业的重要工作。
过电压分为大气过电压和内部过电压。
大气过电压是由雷电和雷击电力系统造成的；内部过电压是电力系统内部的电磁能量转换引起的。
对于过电压通常采用过电压保护器进行防范，目前我们普遍使用氧化锌避雷器。
避雷器的发展经过多次更新换代，目前氧化锌避雷器是应用最为广泛的避雷器。
氧化锌避雷器分为有间隙和无间隙两种。
有间隙避雷器的基本元件是火花间隙和氧化锌非线性电阻片，这些元件串联叠装在密封的绝缘材料外套内。
无间隙避雷器的基本元件则只有阀片，它的材料主要是氧化锌和其他金属氧化物。
其分类方式主要从电压等级、标称放电电流、用途、外套材料、结构性能等方面分类。
虽然避雷器对防止过电压有非常良好的效果，但在电力系统运行中，其自身也存在受潮、老化、污染等诸多问题，一旦避雷器因为这些问题出现故障甚至爆炸，不但不能有效的防止过电压，甚至还影响系统的安全稳定运行。
因此对避雷器的监控检测就十分必要了，实时掌控避雷器的运行情况确保其稳定安全有效的运行。
2.氧化锌避雷器的结构及工作原理、分类（1）氧化锌避雷器的结构：由氧化锌电阻片、绝缘支架、密封垫、压力释放装置等组成，内部一般充氮气或SF6气体。
（2）氧化锌避雷器的工作原理：能释放雷电能量或兼能释放电力系统操作过电压能量，保护电力设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器设备。
氧化锌避雷器性能分析与试验
整塑。
姐。
氧化锌避雷器性能分析与试验常青程实(徐州华美坑口环保热电有限公司，江苏徐州221|41)脯要】避雷器是电力系统中的一类重要设备．本文着重分析了氧化锌避雷器的主要建能参数和试验种类。
详细介绍了绝缘电阻试验、直流泄漏试验、交流泄漏试验等常用的氧化锌避雷器故障诊断方法。
目翱】避雷器；氧化锌；绝缘电阻；泄漏电流避雷器是电力系统重要的电气设备之一，它对电力系统的安全运行起着十分重要的作用。
氧化锌避雷器以优越的非线性伏安特性、低残压、无工频续流、反应速度快等优点，逐渐取代了其它类型的避雷器，并在电力系统各种电压等级得到了广泛的应用。
然而，无论阿种避雷器，由于避雷器阀片受潮、老化等原因，且要长期工作在运行电压下，并多次承受各种过电压的冲击，都会使避雷器整体性能逐渐下降从而造成各种故障的发生。
因此，为保证避雷器在良好的运行工作，确保安全运行，就应该熟知其性能，并定期对其进行试验检测。
1氧化锌避雷器的性能在系统正常电压下，如不用串联间隙，则普通阀式避雷器电流为几十安培甚至数百安培，而由于氧化锌避雷器优异的非线性和良好的材质稳定性，流过其上的电流只有数百微安至01毫安左右。
所以氧化锌避雷器不用串联间隙。
1．1氧化辞避雷器的性能参数1)额定电压。
指由动作负载试验确定的避雷器上下端子间允许的最大工频电压有效值，避雷器在该电压下应能正常工作。
2)持续运行电压。
指允许持续加在避雷器两端子间的工频电压有效值，—般小于避雷器的额定电压。
3)起始动作电压。
在伏安特性(如图1)的低电压区段是氧化锌避雷器的小电流区域；在接近拐点处，有电流为毫安级的残压值U M呐—般取N=I，即1m A直流电压通过电阻元件时，在其两端所测得的直流蚯值，称为起始动作电压。
n值随元件大小组装结构变化，取1．1厂IⅡ／Ⅲb c d／-厂／小屯漉疆定区突褒史，图1剿蝴袱劐祧4)荷电率。
氧化锌避雷器的荷电率是电阻片持续运行电压的峰值与直流参考电压的比值。
氧化锌避雷器原理与试验分析
3．2无续流
当作 用在 氧化锌 避雷器 ( MOA)阀 片上的 电压 超过某 —值 (我 们 称其为起始动作电压) 时，将发生“导通”现象，其后氧化锌避雷器阔
片上的残压受其良好的非线性矧暂行控制，当系统电压降至起始动作电
压以下时，氧化锌避雷器的“导通”状态终止，又相当于一绝缘体，因
此不存在工频续流。由于无续流，使动作后通过的能量很小，对重复雷
常称为金属每化物避雷 器，并用MOA表示。 2．4轧f 匕镪睦雷器的伏安牟争】! 生 氧化 锌避雷器 MOA的 伏安特 性可分为 小电流区 、非线性 区和饱
和区，分别如图二所示的I 、¨、I ¨区。非线f 生系数a 是衡量避雷器 性能 好坏 的指 标之 ～。 在相 同； 中击电 流的 作用 下， 其值 越小 避雷 器电 阻 片上的 残压就越 小。
5金属氧化物避雷器的 在线监测 s 1 在线监测的必要】生
3． 4通 滴容 量大
由于氧化锌避雷器的通流容量大，所以可广泛用来限制内部过电 压。氧化锌避雷器(MOA) 的主要特性有起始动作电压和压比等。起
始动作电压又称转折电压，从这一点开始，电流将随电压升高而迅速增
加，其非线性系数a 将迅速进入0．02 —0 ．05的区域，即非线性区。通 常是以1 mA下的电压作为起始动作电压，其值为最大允许工作电压峰 值的1 05％一1 1 5％。压比指氧化锌避雷器通过大电流时的残压与通过
￡}商耍] 金属氧化物避雷器( 下。文简称Mo曲以其优异的技术性能逐渐取代了其它类型的避雷器，成为电力系统的换代保护设备。由于 MOA没有放电 间隙，氧 化锌电阻片 长期承受 运行电压， 并有泄漏 电流不断流 过MOA各个串联 电阻片。 这个电流的 大小取决 于MOA热稳 定和电阻片的老化程度。如果MOA在动作负载下发生劣化，将会馊正常对地绝缘水平降低，泄漏电流增大，直至发饺或为MOA的击穿损 坏。所以监测运行中MOA的工作情况，正确判断其质量状况是非常必要的。 法提词] 金属氧化物避雷器；泄漏电流；现场测试
氧化锌避雷器试验报告
氧化锌避雷器试验报告一、试验目的本试验旨在对10kV氧化锌避雷器进行交接试验，验证设备的性能和安全可靠性。
二、试验装置和设备1.试验装置：10kV配电装置2.试验设备：氧化锌避雷器三、试验内容与步骤1.接地测试：对氧化锌避雷器的接地进行测试，确保接地良好。
2.高压耐压试验：以设备额定工作电压进行测试，持续施加电压时，检测设备的绝缘性能。
3.耐压试验：以设备额定工作电压的1.2倍进行试验，持续施加电压一段时间，并检测设备是否存在异常。
4.保护性能试验：模拟雷电冲击，观察和记录避雷器的放电时间和放电电压。
四、试验结果和分析1.接地测试：氧化锌避雷器接地电阻小于10Ω，接地良好，符合要求。
2.高压耐压试验：设备能够承受1分钟的额定工作电压，不发生击穿或闪络。
3.耐压试验：设备能够承受1分钟的1.2倍额定电压，不发生击穿或闪络。
4.保护性能试验：避雷器在模拟雷电冲击时，能够快速放电并降低电压，保护设备免受雷电伤害。
五、结论通过以上试验，证实了10kV氧化锌避雷器的性能和安全可靠性。
该避雷器能够在故障情况下保护配电装置免受雷击和过电压的影响，确保电力系统的正常运行。
六、试验建议1.检测和记录氧化锌避雷器的抗压能力和放电性能。
2.定期检查避雷器的接地情况，确保接地电阻符合标准。
3.对避雷器的保护性能进行定期检测和验证，确保其具有可靠的抗雷击功能。
4.在设备交接期间，对避雷器的试验和检测应严格按照标准操作程序进行。
[1]电力行业重点设备试验规程[2]配电设备安装与调试规程以上为10kV交接试验报告，对氧化锌避雷器的性能和安全可靠性进行了验证。
报告总结了试验结果，并提出了相关的建议。
这些结果和建议对于设备的正常运行和维护具有指导作用。
金属氧化锌避雷器的试验方法与分析
金属氧化锌避雷器的试验方法与分析作者：王培虎来源：《城市建设理论研究》2013年第10期【摘要】：金属氧化锌避雷器是目前较先进的过电压保护电器。
其核心元件电阻片采用氧化锌配方制作，改善了电阻片非线性状伏安特性，提高了过电压通流能力。
金属氧化锌避雷器以结构特征可分为无间隙和有串联间隙两类。
无间隙氧化锌避雷器适用于保护交流电力系统的电气设备免遭大气过电压和操作过电压的损坏；有串联的氧化锌避雷器适用于中性点不接地系统中电气设备的过电压保护。
关键词：金属氧化锌避雷器泄漏电流试验串联间隙持续运行电压直流试验电压现场试验操作过电压无间隙电气设备过电压保护中图分类号： TU895 文献标识码： A 文章编号：引言金属氧化锌避雷器是以氧化锌为主要材料，经过高温烧结而成的非线性电阻阀片，该避雷器具有良好的非线性伏安特性。
在相电压作用下，通过阀片的电流仅为微安级，所以该避雷器可以不用串联火花间隙，具有结构简单、体积小、重量轻、保护可靠等特点。
氧化锌避雷器已广泛用于高低电力系统、电气设备和电子电路中。
1.金属氧化锌用途及执行标准本产品使用于220KV及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过电压的幅值限制到规定水平，是整个系统绝缘配合的基础设备。
同时，本产品不能用于限制谐振过电压，系统消谐要采用其它方式。
本产品型号按JB/T8459—1996《避雷器产品型号编制方法》规定进行编制，无间隙产品执行GB11032—2000《交流无间隙金属氧化物避雷器》，有间隙产品执行JB/T9672—1999《有串联间隙金属氧化物避雷器》标准。
对以上标准中未明确定义的重要参数及配置方式，按DL/T620—1997《交流电气装置的过电压保护和绝缘配合》的要求修正执行。
2. 金属氧化锌使用条件●环境温度不高于40℃，不低于-40℃，日温差不超过25℃；●太阳光的辐射；●海拨高度不超过1000m；●电源的频率不小于48HZ，不超过62Hz；●长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压；●地震裂度为7度及以下地区；●最大风速不超过35m/s;●覆冰厚度不超过2cm;3. 金属氧化锌型号及含义本产品型号定义完执行JB/T8459—1996《避雷器产品型号编制方法》的规定，具体型号说明如下：4.氧化锌避雷器的试验项目：4.1测量金属氧化物避雷器及基座绝缘电阻；4.2测量金属氧化物避雷器的工频参考电压和持续电流；4.3测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流；4.4检查放电记数器动作情况及监视电流表指示；4.5工频放电电压试验。
