2021-2022学年高二物理沪科版选修3-2课件：第1章 9 涡流现象与电磁灶
第 1 章 电磁感应与现代生活
学案9 涡流现象与电磁灶
目标定位
1.能说出涡流的产生原因及涡流的防止和利用. 2.了解电磁灶的工作原理.
知识探究
自我检测
一、探究涡电流现象
问题设计
知识探究
演示涡流生热实验 在一个绕有线圈的可拆变压器铁心上面放一口 小铁锅(如图1)，锅内放少许水，给线圈通入交 变电流一段时间.再用玻璃杯代替小铁锅，通电
典例精析
一、对涡流的理解 例1 下列关于涡流的说法中正确的是( ) A.涡流跟平时常见的感应电流一样，都是因为穿过导体的磁
通量变化而产生的 B.涡流不是感应电流，而是一种有别于感应电流的特殊电流 C.涡流有热效应，但没有磁效应 D.在硅钢中不能产生涡流
解析 涡流的本质是电磁感应现象中产生的感应电流，只 不过是由金属块自身构成回路，它既有热效应，也有磁效 应，所以A正确，B、C错误； 硅钢中产生的涡流较小，D错误. 答案 A
某一高度后放开，磁铁能上下振动较长时间才停下
来.如果在磁铁下端放一个固定的闭合线圈，使磁
铁上下振动时穿过它(如图3所示)，磁铁就会很快
停下来，解释这的闭合线圈时，在闭合线圈中会产生感 应电流，感应电流的磁场会阻碍磁铁靠近或离开线圈，也就使 磁铁振动时除了受空气阻力外，还受线圈的磁场阻力，克服阻 力需要做的功较多，弹簧振子的机械能损失较快，因而会很快 停下来.
产生焦耳热 C.线圈中的高频交流电在钳锅中产生感应电流，通过钳锅电阻
产生焦耳热 D.线圈中的高频交流电在金属块中产生感应电流，通过金属块
电阻产生焦耳热
1234
解析 线圈中的高频交流电通过线圈，从而产生变化的电磁场， 使得处于电磁场的金属块产生涡流，进而发热，故A、B、C错 误，D正确；故选D. 答案 D
学案9 涡流现象与电磁灶
目标定位
1.能说出涡流的产生原因及涡流的防止和利用. 2.了解电磁灶的工作原理.
知识探究
自我检测
一、探究涡电流现象
问题设计
知识探究
演示涡流生热实验 在一个绕有线圈的可拆变压器铁心上面放一口 小铁锅(如图1)，锅内放少许水，给线圈通入交 变电流一段时间.再用玻璃杯代替小铁锅，通电
典例精析
一、对涡流的理解 例1 下列关于涡流的说法中正确的是( ) A.涡流跟平时常见的感应电流一样，都是因为穿过导体的磁
通量变化而产生的 B.涡流不是感应电流，而是一种有别于感应电流的特殊电流 C.涡流有热效应，但没有磁效应 D.在硅钢中不能产生涡流
解析 涡流的本质是电磁感应现象中产生的感应电流，只 不过是由金属块自身构成回路，它既有热效应，也有磁效 应，所以A正确，B、C错误； 硅钢中产生的涡流较小，D错误. 答案 A
某一高度后放开，磁铁能上下振动较长时间才停下
来.如果在磁铁下端放一个固定的闭合线圈，使磁
铁上下振动时穿过它(如图3所示)，磁铁就会很快
停下来，解释这的闭合线圈时，在闭合线圈中会产生感 应电流，感应电流的磁场会阻碍磁铁靠近或离开线圈，也就使 磁铁振动时除了受空气阻力外，还受线圈的磁场阻力，克服阻 力需要做的功较多，弹簧振子的机械能损失较快，因而会很快 停下来.
产生焦耳热 C.线圈中的高频交流电在钳锅中产生感应电流，通过钳锅电阻
产生焦耳热 D.线圈中的高频交流电在金属块中产生感应电流，通过金属块
电阻产生焦耳热
1234
解析 线圈中的高频交流电通过线圈，从而产生变化的电磁场， 使得处于电磁场的金属块产生涡流，进而发热，故A、B、C错 误，D正确；故选D. 答案 D
涡流现象(课堂PPT)
20
2．涡流的热效应 当变压器的线圈中通过交变电流时，在铁芯内部有变化的 磁场，因而产生感生电场，引起涡流．涡流在通过电阻时也要 放出焦耳热．
21
(1)应用：利用它的热效应进行加热的方法称为感应加 热．而涡流的大小和磁通量变化率成正比，磁场变化的频率越 高，导体里的涡流也越大．实际上，一般使用高频交流电激发 涡流．如：
1
一、涡流现象 如下图所示，在一根导体外面绕上线圈，当线圈中 的电流发生__变___化___时，这个线圈内的导体中就会产生
_感___应__电__流____，这种__电__流____看起来很像水的漩涡，所以叫做 __涡__流____．导体的外周长越长，交变磁场的频率越高，产生的 涡流就越___大_____．
①高频焊接：如下图所示，线圈中通以高频交流电时，待 焊接的金属工件中就产生感应电流(涡电流)．由于焊缝处的接 触电阻很大，放出的焦耳热很多，致使温度升得很高，将金属 熔化，焊接在一起．我国生产的自行车架就是用这种方法焊接 的．
22
23
②高频感应炉：高频感应炉利用涡流来熔化金属．上面有 冶炼金属的感应炉的示意图．冶炼锅内装入被冶炼的金属，线 圈通上高频交变电流，这时被冶炼的金属中就产生很强的涡 流，从而产生大量的热使金属熔化．这种冶炼方法速度快，温 度容易控制，并能避免有害杂质混入被冶炼的金属中，因此适 于冶炼特种合金和特种钢．
10
3．在生产和生活中，有时也要避免涡流效应．如电机、 变压器的铁芯在工作时会产生_涡__流_____，增加能耗，并导致变 压器__发__热____．要减少涡流，可采用的方法是把整块铁芯改成 用___薄__片___叠压的铁芯，增大回路__电__阻____，削弱涡流，减少 发热损失．
11
1．如图所示，将绕在铁芯上的线圈接入 220V 交变电源， 几分钟后就可以感到铁芯变热，这说明发生了什么现象？
2．涡流的热效应 当变压器的线圈中通过交变电流时，在铁芯内部有变化的 磁场，因而产生感生电场，引起涡流．涡流在通过电阻时也要 放出焦耳热．
21
(1)应用：利用它的热效应进行加热的方法称为感应加 热．而涡流的大小和磁通量变化率成正比，磁场变化的频率越 高，导体里的涡流也越大．实际上，一般使用高频交流电激发 涡流．如：
1
一、涡流现象 如下图所示，在一根导体外面绕上线圈，当线圈中 的电流发生__变___化___时，这个线圈内的导体中就会产生
_感___应__电__流____，这种__电__流____看起来很像水的漩涡，所以叫做 __涡__流____．导体的外周长越长，交变磁场的频率越高，产生的 涡流就越___大_____．
①高频焊接：如下图所示，线圈中通以高频交流电时，待 焊接的金属工件中就产生感应电流(涡电流)．由于焊缝处的接 触电阻很大，放出的焦耳热很多，致使温度升得很高，将金属 熔化，焊接在一起．我国生产的自行车架就是用这种方法焊接 的．
22
23
②高频感应炉：高频感应炉利用涡流来熔化金属．上面有 冶炼金属的感应炉的示意图．冶炼锅内装入被冶炼的金属，线 圈通上高频交变电流，这时被冶炼的金属中就产生很强的涡 流，从而产生大量的热使金属熔化．这种冶炼方法速度快，温 度容易控制，并能避免有害杂质混入被冶炼的金属中，因此适 于冶炼特种合金和特种钢．
10
3．在生产和生活中，有时也要避免涡流效应．如电机、 变压器的铁芯在工作时会产生_涡__流_____，增加能耗，并导致变 压器__发__热____．要减少涡流，可采用的方法是把整块铁芯改成 用___薄__片___叠压的铁芯，增大回路__电__阻____，削弱涡流，减少 发热损失．
11
1．如图所示，将绕在铁芯上的线圈接入 220V 交变电源， 几分钟后就可以感到铁芯变热，这说明发生了什么现象？
高一物理课件：第1章 涡流现象与电磁灶
流的热效应产生热量，所以不是所有的锅或
烹饪器都适用．对于锅的选择，方法很简单, 只要锅底能被磁铁吸引的就能用．适合放在
电磁炉上的烹饪器有不锈钢锅、不锈钢壶、
平底铁锅；不适用的有陶瓷锅、圆底铁锅、 耐热玻璃锅、铝锅、铜锅等．
栏目 导引
第1章
电磁感应与现代生活
(1)在用电磁炉加热食物的过程中涉及的物理 原理有(回答三个即可)：
栏目 导引
第1章
电磁感应与现代生活
电磁灶的原理及优点
学案导引 1.电磁灶的工作原理是什么？有哪些优点？ 2.使用电磁灶时，所有的锅具都能用吗？
栏目 导引
第1章
电磁感应与现代生活
1.工频电磁灶 (1)结构如图
工频电磁灶的结构与原理示意图
栏目 导引
第1章
电磁感应与现代生活
它的励磁线圈和励磁铁心构成了工频励磁器.
栏目 导引
第1章
电磁感应与现代生活
【思路点拨】
关键有两点：
此类题属于信息题，解题的
(1)熟悉并理解电磁炉的构造及工作原理． (2)认真读题，提取和问题相应的信息．
栏目 导引
第1章
电磁感应与现代生活
【精讲精析】
(1) 由题干信息可知，电磁炉
的原理是变化的电流形成变化的磁场，变化
的磁场使电磁炉上的锅具产生涡流加热食物 ,
①________________________________.
②________________________________. ③________________________________.
(2)①电磁炉所用的锅不能用陶瓷锅、耐热玻
璃锅的原因是____________；②电磁炉所用的 锅不能用铝锅、铜锅的原因是________． (3)在锅和电磁炉中间放置一纸板，则电磁炉 还能起到加热作用吗？为什么？
涡流现象与电磁灶
涡流现象是电磁感应原理的一种表现， 当磁场发生改变时，导体中会产生感应 电流，形成涡流。在电磁灶中，利用涡 流现象产生热量，从而实现烹饪功能。
电磁灶的加热原理是利用高频电磁场在 涡流的大小和分布与电磁灶的功率、锅
金属锅具中产生涡流，使锅体自身发热， 具的材质、形状以及磁场强度等因素有
从而实现对食物的加热。因此，涡流现 关。通过合理设计电磁灶的电路和磁场
高效节能
涡流能够集中电磁能量， 提高能量利用率，从而实 现高效节能的效果。
均匀加热
涡流在锅底形成均匀的磁 场，使锅具受热均匀，确 保食物烹饪均匀。
电磁灶中涡流的产生与控制
产生原理
电磁灶通过高频电磁场在金属锅 具中产生涡流，从而产生热量。
控制方式
通过调节电磁灶的功率和温度， 可以控制涡流的强度和加热温度，
象是电磁灶的核心原理之一。
分布，可以实现对涡流的精确控制，从
而提高加热效率和均匀性。
对未来研究的建议与展望
进一步研究不同材质、形状和大小的 锅具对电磁灶中涡流产生和分布的影 响，以提高电磁灶的加热效率和均匀 性。
加强电磁灶的安全性研究，如电磁辐 射、泄漏电流等，确保电磁灶在使用 过程中的安全可靠。
提高电磁灶的效率与安全性
优化电磁灶的加热效率
通过改进电磁灶的线圈结构和控制算 法，提高加热效率，减少能源浪费。
增强电磁灶的安全性
采用温度控制、过载保护和电磁屏蔽 等安全措施，确保使用过程中的安全 可靠。
开发新型的电磁灶材料与技术
探索新型的电磁材料
研究具有高磁导率、低损耗的新型电磁材料，提高电磁灶的 工作效能。
探索新型的电磁灶技术，如多频段加 热、远红外加热等，以实现更高效、 更健康的烹饪方式。

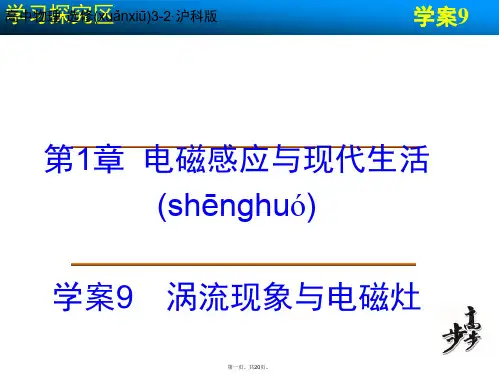

高中物理 第1章 电磁感应与现代生活 涡流现象与电磁灶课件 沪科版选修32
学习
知识(zhī 学习
典例精析
第十八页，共20页。
课堂小结
自我检测
自我检测区
学案9
3.(电磁阻尼的理解与应用)如图 7 所示，条形磁铁从高 h 处自由下落，中途穿过一个固定的
空心线圈，开关 S 断开时，至落地用时 t1，落地时速度为 v1；开关 S 闭合时，至落地用
时 t2，落地时速度为 v2.则它们的大小关系正确的是
典例精析
第十二页，共20页。
课堂小结 自我检测
针对训练
学案9
二、对电磁灶工作原理的理解
例 2 电磁灶采用感应电流(涡流)的加热原理，是通过电子线路产生交变磁场，把铁锅放在
灶面上时，在铁锅底部产生交变的电流，它具有升温快、效率高、体积小，安全性好等
优点．下列关于电磁灶的说法中正确的是
(AC )
A．电磁灶面板可采用陶瓷材料，发热部分为铁锅底部
解析 不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁心中的电阻，减少电 能转化成铁心的内能，提高效率，而且是为了防止涡流而采取的措施．
学习
知识(zhī
学习
典例精析
第二十页，共20页。
课堂小结
自我检测
(D )
A．线圈中的高频交流电通过线圈电阻，产生焦耳热
B．线圈中的高频交流电产生高频微波辐射，深入到金属内部，产生焦耳热
C．线圈中的高频交流电在钳锅中产生感应电流，通过钳锅电阻产生焦耳热
D．线圈中的高频交流电在金属块中产生感应电流，通过金属块电阻产生焦耳热
解析 线圈中的高频交流电通过线圈，从而产生变化的电磁场，使得处于电磁场的金属块产 生涡流，进而发热，故 A、B、C 错误，D 正确；故选 D.
而对外做功. 3.电磁阻尼与电磁驱动现象中安培力的作用效果均为 阻碍
3.2涡流现象与电磁灶
A．若是匀强磁场，环滚上的高度小于h B．若是匀强磁场，环滚上的高度等于h C．若是非匀强磁场，环滚上的高度等于h D．若是非匀强磁场，环滚上的高度小于h
3．如图所示，在光滑水平面上固定一条形 磁铁，有一小球以一定的初速度向磁铁方向 运动，如果发现小球做减速运动，则小球的 材料可能是（ CD ）
A．铁 B．木 C．铜 D．铝
交流感应电动机就是利用电磁驱动的 原理工作的。
电磁阻尼与电磁驱动的区别和联系
电磁阻尼是导体相对于磁场运动; 电磁驱动是磁场相对于导体运动. • 两者都是电磁感应现象，都遵循楞次
定律；安培力的作用都是阻碍它们间 的相对运动。
电磁驱动中，线圈转动与磁铁同向，但 转速小于磁铁，即同向异步。
巩固练习
1．如图所示，一块长方形光滑铝板水平放在桌面上， 铝板右端拼接一根与铝板等厚的条形磁铁，一质量
2、产生条件： 穿过金属块的磁通量发生
变化，并且金属块本生构成闭 合回路。
3、特点：
金属电阻率一般很小，产生的涡流很大，从 而产生的热量就很多。
4.涡流的应用：
探测器
机场 安检门
涡流的利用 真空冶炼炉，高频焊接
1、如图所示的真空冶炼炉，利用涡流的热效应 来熔化金属。交流电的频率越高，金属熔炉中的 感应电动势就越大，金属材料的电阻率越小，产 生的涡流热效应就越强。
思考与讨论
为什么磁电式电表的线圈要用铝框做骨架呢？
电学测量仪器要求指针的摆动很快停下来，也是 利用了铝框中产生的涡流，从而通过磁场对这个涡流 的作用力阻碍它们的摆动，使指针能很快地指到示数 的位置上。
磁铁的旋转使线圈跟着转动：
三、电磁驱动
磁场相对于导体转 动，在导体中产生感应 电流，感应电流使导体 受到安培力，安培力使 导体跟着磁场转动，这 种现象称为电磁驱动。
3．如图所示，在光滑水平面上固定一条形 磁铁，有一小球以一定的初速度向磁铁方向 运动，如果发现小球做减速运动，则小球的 材料可能是（ CD ）
A．铁 B．木 C．铜 D．铝
交流感应电动机就是利用电磁驱动的 原理工作的。
电磁阻尼与电磁驱动的区别和联系
电磁阻尼是导体相对于磁场运动; 电磁驱动是磁场相对于导体运动. • 两者都是电磁感应现象，都遵循楞次
定律；安培力的作用都是阻碍它们间 的相对运动。
电磁驱动中，线圈转动与磁铁同向，但 转速小于磁铁，即同向异步。
巩固练习
1．如图所示，一块长方形光滑铝板水平放在桌面上， 铝板右端拼接一根与铝板等厚的条形磁铁，一质量
2、产生条件： 穿过金属块的磁通量发生
变化，并且金属块本生构成闭 合回路。
3、特点：
金属电阻率一般很小，产生的涡流很大，从 而产生的热量就很多。
4.涡流的应用：
探测器
机场 安检门
涡流的利用 真空冶炼炉，高频焊接
1、如图所示的真空冶炼炉，利用涡流的热效应 来熔化金属。交流电的频率越高，金属熔炉中的 感应电动势就越大，金属材料的电阻率越小，产 生的涡流热效应就越强。
思考与讨论
为什么磁电式电表的线圈要用铝框做骨架呢？
电学测量仪器要求指针的摆动很快停下来，也是 利用了铝框中产生的涡流，从而通过磁场对这个涡流 的作用力阻碍它们的摆动，使指针能很快地指到示数 的位置上。
磁铁的旋转使线圈跟着转动：
三、电磁驱动
磁场相对于导体转 动，在导体中产生感应 电流，感应电流使导体 受到安培力，安培力使 导体跟着磁场转动，这 种现象称为电磁驱动。
涡流现象和电磁灶26页PPT
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
涡流现象和电磁灶
•
ቤተ መጻሕፍቲ ባይዱ
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
《涡流现象与电磁灶》 课件1
电磁感应现象． 3．应用： 真空冶炼 、 探测地雷 、机场安检等．
4．防止将电动机、变压器的线圈都绕在铁芯上．线圈中流 过变化的电流，在铁芯中产生的涡流使铁芯 发热，浪费 了能量，还可能损坏电器．因此，我们要想办法减小涡 流．途径之一是 增大铁芯材料的电阻率 ，常用的铁芯 材料是硅钢，它的电阻率比较大．另一个途径就是用
[要点提炼] 电磁灶的台面下布满了金属导线缠绕的 线圈 .当通上交替变 化极快的交变电流时，在台板与铁锅底之间产生强大的交 变 磁场 ；磁感线穿过锅体，使锅底感应出大量的强 涡流 ， 当涡流受到材料电阻的阻碍时， 就放出大量的热， 将饭菜煮熟．
三、电磁驱动和电磁阻尼 [问题设计] 1．一个闭合线圈放在蹄形磁铁的两磁极之间， 如图 3 所示，蹄形磁铁和闭合线圈都可以绕 OO′轴转动．当蹄形磁铁顺时针转动时线 圈也顺时针转动，当磁铁逆时针转动时线圈 也逆时针转动． 根据以上现象，回答下列问题： (1)蹄形磁铁转动时，穿过线圈的磁通量是否变化？
涡流现象与电磁灶
1.能说出涡流的产生原因及涡流的防止和利用. 2.了解电磁灶的原理. 3.了解动样的方向，即感应电流的 磁场总要 阻碍引起感应电流的磁通量的变化 . 2．左手定则：伸开左手，让拇指与其余四指垂直，并且 都与手掌在同一个平面内，让磁感线 垂直穿入手心 ， 并使 伸开的四指 指向电流的方向，则 大拇指 所指的 方向就是通电导线在磁场中所受的安培力的方向．
[要点提炼] 1．电磁驱动：如果 磁场相对于导体 运动，在导体中会产 生 感应电流 ， 感应电流使导体受到安培力的作用，
安培力 使导体运动起来， ________ 这种作用常称为电磁驱动．
2．电磁阻尼：当 导体在磁场中 运动时，感应电流会使 导体受到 安培力 ， 安培力的方向总是 阻碍 导体与磁 场的相对运动，这种现象称为电磁阻尼．
4．防止将电动机、变压器的线圈都绕在铁芯上．线圈中流 过变化的电流，在铁芯中产生的涡流使铁芯 发热，浪费 了能量，还可能损坏电器．因此，我们要想办法减小涡 流．途径之一是 增大铁芯材料的电阻率 ，常用的铁芯 材料是硅钢，它的电阻率比较大．另一个途径就是用
[要点提炼] 电磁灶的台面下布满了金属导线缠绕的 线圈 .当通上交替变 化极快的交变电流时，在台板与铁锅底之间产生强大的交 变 磁场 ；磁感线穿过锅体，使锅底感应出大量的强 涡流 ， 当涡流受到材料电阻的阻碍时， 就放出大量的热， 将饭菜煮熟．
三、电磁驱动和电磁阻尼 [问题设计] 1．一个闭合线圈放在蹄形磁铁的两磁极之间， 如图 3 所示，蹄形磁铁和闭合线圈都可以绕 OO′轴转动．当蹄形磁铁顺时针转动时线 圈也顺时针转动，当磁铁逆时针转动时线圈 也逆时针转动． 根据以上现象，回答下列问题： (1)蹄形磁铁转动时，穿过线圈的磁通量是否变化？
涡流现象与电磁灶
1.能说出涡流的产生原因及涡流的防止和利用. 2.了解电磁灶的原理. 3.了解动样的方向，即感应电流的 磁场总要 阻碍引起感应电流的磁通量的变化 . 2．左手定则：伸开左手，让拇指与其余四指垂直，并且 都与手掌在同一个平面内，让磁感线 垂直穿入手心 ， 并使 伸开的四指 指向电流的方向，则 大拇指 所指的 方向就是通电导线在磁场中所受的安培力的方向．
[要点提炼] 1．电磁驱动：如果 磁场相对于导体 运动，在导体中会产 生 感应电流 ， 感应电流使导体受到安培力的作用，
安培力 使导体运动起来， ________ 这种作用常称为电磁驱动．
2．电磁阻尼：当 导体在磁场中 运动时，感应电流会使 导体受到 安培力 ， 安培力的方向总是 阻碍 导体与磁 场的相对运动，这种现象称为电磁阻尼．
人教版高中物理选修324.7涡流、电磁阻尼和电磁驱动(共46张PPT)
如图，一个单匝线圈落入磁场中，分析它在图示位置时感应电流的方向 和所受安培力的方向。
安培力对线圈的运动有什么影响？
安培力阻碍线圈的运动
电磁阻尼
知道电磁阻尼现象的原理 知道电磁阻尼的几个应用
电表线圈骨架的作用
磁电式仪表的线圈常常用铝框做骨架，把线圈绕在铝框上
铝框
假定仪表工作时指针向右转动，铝框中感 应电流沿什么方向？
电磁驱动
电磁驱动： 磁场相对于导体转动，在导体中产生感应电流，感应电流使导体受 到安培力，安培力使导体跟着磁场转动，这种现象称为电磁驱动。
电磁驱动的反思
在电磁驱动的这个小实验中，线圈转动的速度与磁铁转动的速度相比有何 关系？在此运动过程中，安培力起阻力还是动力作用？ 线圈转动与磁铁同向，但转速小于磁 铁，即同向异步。
当铜盘在磁极间运动时，由于发生电磁感应现象， 在铜盘中产生感应电流，使铜盘受到安培力作用， 而安培力的方向阻碍导体的运动，所以铜盘很快就 停了下来
问题与练习
如图所示，弹簧上端固定，下端悬挂一个磁铁。将磁铁托起到某一高度后放开， 磁铁能上下振动较长时间才停下来。如果在磁铁下端放一个固定的闭合线圈，使 磁极上下振动时穿过它，磁铁就会很快地停下来。分析这个现象的产生原因，并 说明此现象中能量转化的情况。
安培力对以地为参照物来说，是动力。 但对相对磁体的运动来说，是阻力。
电磁驱动的应用
交流感应电动机就是利用电磁驱动的原理工作的
连接到三相电源时能产生旋转的磁场 一种交流感应电动机的结构
电磁驱动和电磁阻尼
电磁阻尼和电磁驱动有何区别和联系？
区别 联系
电磁阻尼
电磁驱动
产生电流的原因
由于导体在磁场中 由于磁场相对于导体运动，
高中物理第1章电磁感应与现代生活1.6涡流现象与电磁灶课件沪科版选修3_2
答案
编后语
常常可见到这样的同学，他们在下课前几分钟就开始看表、收拾课本文具，下课铃一响，就迫不及待地“逃离”教室。实际上，每节课刚下课时的几分 钟是我们对上课内容查漏补缺的好时机。善于学习的同学往往懂得抓好课后的“黄金两分钟”。那么，课后的“黄金时间”可以用来做什么呢？
一、释疑难
对课堂上老师讲到的内容自己想不通卡壳的问题，应该在课堂上标出来，下课时，在老师还未离开教室的时候，要主动请老师讲解清楚。如果老师已 经离开教室，也可以向同学请教，及时消除疑难问题。做到当堂知识，当堂解决。
Δt 形成小的涡流就越大. 3.产生涡流的两种情况 (1)块状金属放在变化的磁场中. (2)块状金属进出磁场或在非匀强磁场中运动.
4.产生涡流时的能量转化 (1)金属块在变化的磁场中，磁场能转化为电能，最终转化为内能. (2)金属块进出磁场或在非匀强磁场中运动，由于克服安培力做功，金属 块的机械能转化为电能，最终转化为内能.
三、课后“静思2分钟”大有学问
我们还要注意课后的及时思考。利用课间休息时间，在心中快速把刚才上课时刚讲过的一些关键思路理一遍，把老师讲解的题目从题意到解答整个过 程详细审视一遍，这样，不仅可以加深知识的理解和记忆，还可以轻而易举地掌握一些关键的解题技巧。所以，2分钟的课后静思等于同一学科知识的课 后复习30分钟。
交变磁场，把铁锅放在灶面上时，在铁锅底部产生交变的电流，它具有
升温快、效率高、体积小，安全性好等优点.下列关于电磁灶的说法中正
确的是
√A.电磁灶面板可采用陶瓷材料，发热部分为铁锅底部
B.电磁灶可以用陶瓷器皿作为锅具对食品加热
√C.可以通过改变电子线路的频率来改变电磁灶的功率
D.电磁灶面板可采用金属材料，通过面板发热加热锅内食品
2020版高中物理沪科选修3-2课件：1.6 涡流现象与电磁灶
A.利用线圈中电流产生的焦耳热 B.利用线圈中电流产生的磁场 C.利用交变电流的交变磁场在炉内金属中产生的涡流 D.给线圈通电的同时,给炉内金属也通了电
【解析】选C。高频感应炉的原理:给线圈通以高频交 变电流后,线圈产生高频变化的磁场,磁场穿过金属,在金 属内产生涡流,由于电流的热效应,可使金属熔化。故只 有C正确。
2.高频电磁灶: (1)结构:由_加__热__线__圈__、_灶__面__板__、_控__制__保__护__电__路__三部
分组成。 (2)工作原理:50 Hz的交流电经过整流和滤波变为_直__ _流__,然后通过电子开关的迅速导通和截止,使加热线圈 中产生频率为20～50 kHz的_高__频__振__荡__电__流__,从而产生
【解析】选A。装置的原理是利用电磁阻尼。当薄板进 出磁场时产生感应电流,薄板受安培力,安培力总是阻 碍导体相对磁场的运动,从而使薄板尽快停下来。选项 中,B项无法有效阻碍上下振动,C项无法有效阻碍上下 左右振动,D项无法有效阻碍上下振动。只有A项阻碍上 下左右振动最有效。
【核心归纳】
电磁阻尼
电磁驱动
1.0 0.4A
流过R0的最大电流I0=Im =0.25 A。
2
(2)由题得Q总=4Q0=2 J,Em=ImR总=0.5×2 V=1.0 V
此时杆的速度
vm=BELm
= 1.0 m/s=2.5
1.0 0.4
m/s
由动能定理得
mgssinθ-μmgscosθ-Q总=1
2
mv
2 m
-0
解得杆下滑的距离 s= mv2m 2Q总
A.铜盘中没有感应电动势、没有感应电流,铜盘将一直 转动下去 B.铜盘中有感应电动势、没有感应电流,铜盘将一直转 动下去 C.铜盘中既有感应电动势又有感应电流,铜盘将很快停 下 D.铜盘中既有感应电动势又有感应电流,铜盘将越转越 快
涡流现象与电磁灶_课件1
