电力电缆的电压等级分类
国标电压等级
国标电压等级国标电压等级是指按照国际电工委员会(IEC)制定的标准,对电力系统中的电压进行分类和划分的一种标准。
根据国标,电压等级分为低压、中压、高压和超高压四个等级。
下面将对这四个电压等级进行详细介绍。
一、低压电压等级低压电压等级是指额定电压不超过1000V的电力供应系统。
低压电压等级广泛应用于生活和生产中的各种场所,如家庭、商业建筑、工厂等。
低压电网的特点是电压稳定,安全可靠,适用于供应小功率的电器设备。
低压电网主要通过变压器将高压电网的电压降低到低压等级,再供给用户使用。
二、中压电压等级中压电压等级是指额定电压在1kV到35kV之间的电力供应系统。
中压电网主要用于城市、乡村和工业区域的电力供应。
中压电网的特点是输电距离较长,供电范围较广,适用于供应中等功率的电器设备。
中压电网通常采用架空线路或地下电缆进行输电,通过变电站将电压从高压等级降低到中压等级,再供给用户使用。
三、高压电压等级高压电压等级是指额定电压在35kV到220kV之间的电力供应系统。
高压电网主要用于城市、乡村和工业区域的电力供应,以及一些大型工矿企业和发电厂。
高压电网的特点是输电距离长,供电范围广,适用于供应大功率的电器设备。
高压电网通常采用架空线路进行输电,通过变电站将电压从超高压等级降低到高压等级,再供给用户使用。
四、超高压电压等级超高压电压等级是指额定电压大于220kV的电力供应系统。
超高压电网主要用于大型发电厂、跨国电力输送和大型工矿企业等场所。
超高压电网的特点是输电损耗小,供电范围广,适用于供应超大功率的电器设备。
超高压电网通常采用特殊的输电线路和变电站进行输电,通过变电站将电压从超高压等级降低到高压等级或中压等级,再供给用户使用。
总结:国标电压等级根据电力系统中的电压分类和划分,包括低压、中压、高压和超高压四个等级。
低压适用于家庭、商业建筑、工厂等场所,中压适用于城市、乡村和工业区域,高压适用于城市、乡村和工业区域以及大型工矿企业和发电厂,超高压适用于大型发电厂、跨国电力输送和大型工矿企业等场所。
安全电压等级
安全电压等级安全电压等级是指在电气设备和电线电缆使用过程中所允许的电压范围。
这个范围是为了保证电气设备运行的安全性、稳定性和可靠性而设定的。
安全电压等级通常是国家及行业标准规定的,也可根据实际情况自行制定。
为了保证人们的生命财产安全,必须要严格执行安全电压等级,在设计、安装、使用和维护电气设备和电线电缆时,都必须遵循安全电压等级的要求。
一、安全电压等级的定义安全电压等级是指在正常条件下电气设备和电线电缆使用所允许的最高电压或最低电压的区间,以保证电气设备和电线电缆的安全性、可靠性和稳定性。
二、安全电压等级的分类1.低压等级:指额定电压在1000V以下的电气设备和电线电缆所适用的电压等级。
低压等级中又分为:(1)LT(low tension)低压:指电压在1000V以下,一般在500V以下。
(2)HT(high tension)高压:指额定电压在1000V以上,一般在10000V以下。
2.高压等级:指额定电压在10000V以上的电气设备和电线电缆所适用的电压等级。
高压等级中又分为:(1)EHV(extra high voltage)超高压:指额定电压在110kV以上、220kV以下的电气设备和电线电缆所适用的电压等级。
(2)UHV(ultra high voltage)特高压:指额定电压在220kV以上、800kV以下的电气设备和电线电缆所适用的电压等级。
(3)SHV(super high voltage)超特高压:指额定电压在800kV以上的电气设备和电线电缆所适用的电压等级。
三、安全电压等级的划分标准1.低压等级的划分标准在低压电气设备和电线电缆中,电压等级的划分主要依据以下几项指标:(1)额定电压:电气设备所能承受的最高电压。
(2)工频电压:电气设备所需的电源电压,一般50Hz。
(3)工频耐压试验电压:电气设备所需要通过的检验电压,以确保电气设备的安全性。
(4)奇异电压:在灵敏设备中所接触到的额外电压。
电缆电压等级划分标准
电缆电压等级划分标准电缆是现代电力传输和通信信号传输的重要设备之一,它广泛应用于能源、交通、通信等领域。
根据电缆所承受的电压等级的不同,电缆可分为不同等级,以满足不同领域的需求。
本文将介绍电缆电压等级划分的标准及其应用。
一、低压电缆低压电缆是指额定电压在1kV及以下的电缆,主要用于建筑物内部的电力供配、照明、空调等。
低压电缆的绝缘和护套通常采用聚氯乙烯(PVC)材料,具有良好的耐磨性和绝缘性能。
二、中压电缆中压电缆是指额定电压在1kV至35kV之间的电缆,主要用于城市配电网、农村电网以及工矿企业的供电系统。
中压电缆的绝缘和护套材料通常采用交联聚乙烯(XLPE)材料,具有较好的耐高温性能和电气性能。
三、高压电缆高压电缆是指额定电压在35kV至110kV之间的电缆,主要用于城市主干网和大型工业企业的供电系统。
高压电缆的绝缘和护套材料通常采用交联聚乙烯(XLPE)材料或油纸绝缘材料,具有较高的耐电压能力和电气性能。
四、超高压电缆超高压电缆是指额定电压在110kV以上的电缆,主要用于大型电网和特高压输电工程。
超高压电缆的绝缘和护套材料通常采用交联聚乙烯(XLPE)材料或油纸绝缘材料,具有极高的耐电压能力和电气性能。
不同电缆电压等级的应用范围不同,主要取决于电力传输的距离和负荷要求。
低压电缆适用于短距离和小负荷的供电系统,中压电缆适用于中等距离和中等负荷的供电系统,高压电缆适用于较长距离和较大负荷的供电系统,而超高压电缆适用于特高压输电系统,可以实现远距离大功率的输电。
除了电力输配领域,电缆还广泛应用于通信领域。
例如,光缆是一种用于传输光信号的电缆,主要用于光纤通信系统,分为单模光缆和多模光缆。
光缆的电压等级主要取决于光信号的传输距离和传输速率。
电缆的电压等级划分标准是根据电力传输的距离和负荷要求来确定的。
低压电缆适用于短距离和小负荷的供电系统,中压电缆适用于中等距离和中等负荷的供电系统,高压电缆适用于较长距离和较大负荷的供电系统,而超高压电缆适用于特高压输电系统。
电缆电压等级
450是指火地电压,750是指相间电压,也就是说,这个线当用单相电时,最多能承受450伏的电压,这个线当用3相电时,最多能承受750伏的电压,它们的型号有BV, BV-105。
BV, 为聚氯乙烯绝缘电线BV-105 为耐热聚氯乙烯绝缘电线400V以下单芯铜电线截面有0.75㎜²,1.05mm²,1.5mm²,2.5mm²,4mm²,6mm²,载电流,20C°0.75mm²为15A,1.05mm²为17A,1.5mm²为22A,2.5mm²为30A,4mm²为39A,6mm²为50A。
它们的型号有BV, BV-105。
BV, 为聚氯乙烯绝缘电线BV-105 为耐热聚氯乙烯绝缘电线400V以下软芯铜电线有0.75mm²,1.05mm²,1.5mm²,2.5mm²,4mm²,6mm²10mm²,16mm²,25mm²,35mm²,50mm²,70mm²,95mm²,120mm²,150mm²,185mm²,240mm²,300mm²,400mm²,载电流,20C°0.75mm²为15A,1.05mm²为17A,1.5mm²为22A,2.5mm²为30A,4mm²为39A,6mm²为50A,10mm²为69A,16mm²为76A,25mm²为98A,35mm²为115A,50mm²为145A,70mm²为180A,95mm²为225A,120mm²为260A,150mm²为309A,185mm²为345A,240mm²为410A,300mm²为475A,400mm²为555A,它们的型号有BVV, RBVV, YQ, YQW, YZ, YZW, YC,YCW,BXBVV, 为聚氯乙烯绝缘软电线RBVV, 为耐热聚氯乙烯绝缘软电线YQ,YQW, YZ, YZW, YC,YCW 为橡套绝缘软电线BX 为橡皮绝缘软电线BV--铜芯聚氯乙烯绝缘电缆(电线)BVR--铜芯聚氯乙烯绝缘软电缆(电线)BVV--铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆(电线)BVVB--铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆(电线)BV-105--铜芯耐热105度聚氯乙烯绝缘电线BV-ZR 铜芯阻燃型聚氯乙烯绝缘电线BVR-ZR 铜芯阻燃型聚氯乙烯绝缘软电线BVV-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套圆型电缆BVVB-ZR 铜芯阻燃型聚氯乙烯绝缘聚氯乙烯护套平型电缆BV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘电线BVR-ZR-105 铜芯耐热105℃阻燃型氯乙烯绝缘聚氯乙烯护套圆型软电缆BVV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯护套圆型电缆AV-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘安装电线AVR-ZR-105 铜芯耐热105℃阻燃型聚氯乙烯绝缘安装软电线AV-ZR 铜芯阻燃型聚氯乙烯绝缘安装电线AV-ZR 铜芯阻燃型聚氯乙烯绝缘安装软电线RVB--铜芯聚氯乙烯绝缘平型连接软电线RVS--铜芯聚氯乙烯绝缘绞型连接软电线RVV--铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接软电缆(电线)RV-105--铜芯耐热105度聚氯乙烯绝缘连接软电线SYV:实心聚乙烯绝缘射频同轴电缆SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVVP屏蔽线:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量RVV护套线(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆CEF——乙丙橡胶绝缘氯丁橡胶护套,船用阻燃电力电缆。

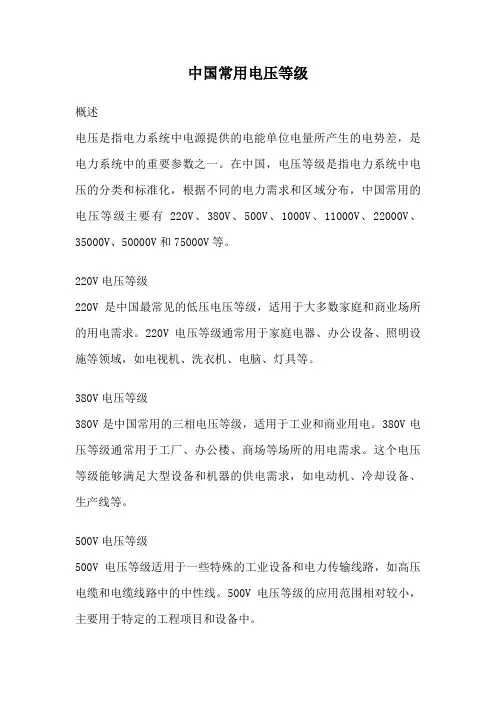

中国常用电压等级
中国常用电压等级概述电压是指电力系统中电源提供的电能单位电量所产生的电势差,是电力系统中的重要参数之一。
在中国,电压等级是指电力系统中电压的分类和标准化,根据不同的电力需求和区域分布,中国常用的电压等级主要有220V、380V、500V、1000V、11000V、22000V、35000V、50000V和75000V等。
220V电压等级220V是中国最常见的低压电压等级,适用于大多数家庭和商业场所的用电需求。
220V电压等级通常用于家庭电器、办公设备、照明设施等领域,如电视机、洗衣机、电脑、灯具等。
380V电压等级380V是中国常用的三相电压等级,适用于工业和商业用电。
380V电压等级通常用于工厂、办公楼、商场等场所的用电需求。
这个电压等级能够满足大型设备和机器的供电需求,如电动机、冷却设备、生产线等。
500V电压等级500V电压等级适用于一些特殊的工业设备和电力传输线路,如高压电缆和电缆线路中的中性线。
500V电压等级的应用范围相对较小,主要用于特定的工程项目和设备中。
1000V电压等级1000V电压等级适用于一些需要较高电压的特殊设备和电力传输线路。
这个电压等级通常用于电力工程、电气设备、工矿企业等领域,如变电站、电动机、配电线路等。
11000V电压等级11000V电压等级是中国常见的中压电压等级,适用于城市和农村电网的配电系统。
这个电压等级通常用于城市和农村的电网输电和供电,如变电站、输电线路、配电箱等。
22000V电压等级22000V电压等级适用于一些较大规模的工业和农村电网。
这个电压等级能够满足工矿企业和农村地区的用电需求,如电力工厂、农村电网、大型机械设备等。
35000V电压等级35000V电压等级是中国常见的高压电压等级,适用于一些较长距离的电力传输线路。
这个电压等级通常用于电网输电和供电,如高压输电线路、变电站、电网架空线路等。
50000V电压等级50000V电压等级适用于一些需要较高电压的特殊设备和电力传输线路。
十大类电线电缆全称、型号、执行标准、使用说明等
十大类电线电缆全称、型号、执行标准、使用说明等四、控制电缆(执行标准:GB9330-88;电压等级:450/750V)1、产品采用聚氯乙烯或辐照交联聚乙烯作为绝缘层,具有优良的导电性能、机械性能及化学稳定性能,适用于额定电压0.6/1KV及以下控制,监控回路用保护线路等保护场合使用。
电缆的导体长期允许工作温度为70摄氏度,辐照交联聚乙烯电缆其导体长期允许工作温度为90度;2、电缆敷设温度不低于0度;3、推荐允许敷设弯曲半径:无铠装层的电缆应不小于电缆外形的6倍,有铠装层或屏蔽层。
KVV、KYJV 聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套控制电缆KVVP、KYJVP聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套编织屏蔽控制电缆KVVP22、KYJVP22聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套铜带屏蔽控制电缆KVV22、KYJV22聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套钢带铠装控制电缆KVV32、KYJV32聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套细钢丝铠装控制电缆KVVR、KYJVR聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套控制软电缆KVVRP、KYJVRP聚氯乙烯绝缘(辐照交联聚乙烯绝缘)聚氯乙烯护套编织屏蔽控制软电缆KVV、KYJV敷设在室内,电缆沟、管道等固定场合。
KVVP、KYJVP、KVVP2、KYJVP2敷设在室内、电缆沟、管道等要求屏蔽的场合KVV22、KYJV22敷设在室内,电缆沟、管道、直埋等能承受较大外力等固定场合KVV32、KYJV32敷设在室内,电缆沟、管道、竖井等能承受较大机械拉力等固定场合KVVR、KYJVR敷设在室内移动要求柔软等场合KVVRP、KYJVRP敷设在室内移动要求柔软、屏蔽等场合控制电缆主要用于:电器、仪表、配电装置信号传输、控制、测量等一、辐照交联电力电缆(电压等级:0.6/1KV;执行标准:GB/T12706.1-2002)辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出,于是分子链上产生空隙,相邻的分子链结合在一起形成-C-C-交联键,形成了网状的大分子立体结构而构成交联聚乙烯。
我国输电线路的电压等级和要求
我国输电线路的电压等级和要求发布时间:2012-9-25 1:43:16 作者:中国电力技术专业网我国采用的电压等级有380/220V、6、10、35、66、110、154、220、330、500kV,其中154 kV为非标准电压等级,66 kV和330 kV为限制发展电压等级。
我国采用的电压等级有380/220V、6、10、35、66、110、154、220、330、500kV,其中154 kV为非标准电压等级,66 kV和330 kV为限制发展电压等级。
目前通常把10 kV及以下电力线路称为配电线路,其中把1 kV以下的线路称为低压配电线路,1~10 kV线路称为高压配电线路;35 kV及以上的电力线路称为送电线路,其中35 kV~220 kV线路称为高压送电线路,330~500 kV线路称为超高压送电线路。
根据电力事业的发展需要,将来可能发展750~1000 kV或更高的电压等级。
之所以采用高电压来输送电能,是因为采用高电压输送电能有以下优点:1、减少线路损耗;2、提高送电功率;3、输送距离远;4、相对提高了线路安全性。
所以,电力系统大部分都采用高压输电线路作为电力网内长距离、大功率的主要联络干线。
输电线路按其结构形式有架空电力线路和电缆电力线路。
因架空线路与电缆线路比,具有建设速度快、检修维护方便、输送容量大、综合造价低等优点,我国电力线路主要采用架空电力线路形式。
架空电力线路一般使用在城市外的长距离的旷野或高山上,而城市中为城市美观现多采用电缆下地。
架空电力线路的组成元件主要有导线、避雷线和接地体、绝缘子、金具、杆塔、拉线和基础。
对电力线路的基本要求是:1、保证线路架设质量,加强运行维护,提高对用户供电的可靠性。
2、要求电力线路的供电电压在允许的波动范围内,以便向用户提供质量合格的电能。
3、在送电过程中,要减少线路损耗,提供送电效率,降低送电成本。
4、架空线路由于长期置于露天运行,线路的各元件除受正常的电气负荷和机械荷载作用外,还受到风、雨、冰、雪、大气污染、雷电等自然和人为条件的作用,要求线路各元件应有足够的机械和电气强度。
电缆可以按照电压等级来划分
电缆可以按照电压等级来划分:380V/220V~660V为低压电缆,6kV~35kV为中压电缆,110kV~220kV为高压电缆,330kV~500kV为超高压电缆。
也可以按照绝缘材料来划分:PVC绝缘、PP绝缘、PE绝缘、XLPE(交联聚乙烯)等。
按照载体材料来分还可以分为:铜芯/铝芯电缆、光电复合电缆、超导电缆等。
从电缆生产工艺上看,可分为悬链生产线、立塔生产线。
如果按照用途来划分那就更多了:输电电缆、装备电缆、建筑电缆、矿用电缆、船用电缆、轨道交通电缆、风电电缆、核电电缆、海底电缆等(不包括专用于弱电系统的通信电缆和控制电缆)。
对于普通投资者来说,最初的认识就是“生产电线的”,而深入研究时又会对纷繁复杂的品种无所适从。
为了在投资时删繁就简、清晰界定,在此可以简单地把所有强电电缆分为两大类——常规电缆、特种电缆。
(资本市场投资分析所需,非专业分类!)常规电缆——即在现有电网和用户中大量使用的常规意义上的电缆产品,包括几乎所有低压电缆、大部分中压电缆。
这也是我们以前包括目前对“电缆”概念的基本认识。
这部分产品由于准入门槛低,成本波动大,同业低价竞争异常惨烈,产品利润空间被反复挤压,前景不容乐观。
特种电缆——包括中低压电缆中采用新型绝缘材料的品种、高压超高压电缆、新能源电站电缆,工业特种用途电缆,轨道交通、海底传输电缆等。
总之,技术含量高、应用领域新、发展前景好、有进口产品替代需求的电缆,都可以划入特种电缆。
相比常规电缆,特种电缆的利润空间较高,竞争对手较少。
三、特种电缆需求1、城乡电网大面积改造对耐水树电缆的放量需求如果说“智能电网”对普通老百姓还是个陌生的新概念的话,身处全国各地的每一个人,应该都体会到了居住地电网的扩建改造正紧锣密鼓地展开。
尤其在城网改造中,配网入地已成趋势。
大城市双环网供电、空间走廊日益狭小、市中心地下电缆率的目标提升(80%以上),都给中压配电电缆带来极大的需求。
而电缆的免维护要求和绝缘耐压的寿命关注,又对配电电缆的绝缘介质、性能指标、品牌信誉提出更高的要求。
电线电缆型号、电压等级、使用说明等等
一、低压交联电力电缆(电压等级:0.6/1KV;执行标准:GB/T12706.1-2002)交联电缆是利用高能射线轰击聚其分子链中的氢原子排出,于是分子链上产生空隙,相邻的分子链结合在一起形成-C-C-交联键,形成了网状的大分子立体结构而构成交联聚乙烯。
交联聚乙烯热性能可达到105度,交联的电缆在电性能、机械性能方面有独特的优良特性,电缆寿命可达60年,同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。
YJV、YJLV 交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJL Y 交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22 交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJL Y适用于室内外敷设。
可经受一定的敷设牵引,但不能承受机械外力作用的场合。
单芯电缆不允许敷设在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟,能够承受一定的机械外力,不能承受过大的拉力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟,能够承受一定的机械外力。
基本结构:导体-交联聚乙烯绝缘-内护套-钢带铠装-聚氯乙烯护套辐照交联聚烯烃(主要材料是聚乙烯)电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。
二、中压交联聚乙烯绝缘电力电缆(电压等级:6/6KV-26/35KV;执行标准:GB/T12706.2-2002)中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构,使热塑性的聚乙烯转变为热固性的交联聚乙烯,使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高,并具有优良的电气性能。
电缆电压等级分类
电缆电压等级分类1. 介绍电缆是一种用于输送电力或电信信号的电气设备,广泛应用于各个领域。
为了满足不同场景下的电力传输需求,电缆被分为不同的电压等级,以适应不同电压要求和使用环境。
本文将对电缆电压等级分类进行全面、详细、完整地探讨。
2. 低压电缆低压电缆是指额定电压在1000V及以下的电缆。
低压电缆通常用于住宅、办公楼以及小型工业设备等场所。
根据电力传输需求的不同,低压电缆可以进一步分为以下几类:2.1 PVC绝缘电缆PVC绝缘电缆是最常见的低压电缆之一,其绝缘层采用聚氯乙烯(PVC)材料。
此类电缆价格低廉,施工方便,但受到环境温度限制,不适宜使用在高温或低温条件下。
2.2 XLPE绝缘电缆XLPE绝缘电缆采用交联聚乙烯(XLPE)作为绝缘层材料。
相比于PVC绝缘电缆,XLPE绝缘电缆具有更高的耐热性能和抗老化能力。
因此,XLPE绝缘电缆适用于更广泛的应用场景,包括工业设备、发电厂以及输电线路等。
2.3 橡皮绝缘电缆橡皮绝缘电缆是一种传统的低压电缆,其绝缘层采用天然或合成橡胶材料。
这种类型的电缆在过去广泛应用于动力设备和矿井等特殊场合,但因其绝缘性能较差、施工不便,现在已逐渐被其他类型的电缆所替代。
3. 中压电缆中压电缆是指额定电压在1kV到35kV之间的电缆。
中压电缆主要用于城市配电网、地下电力输送线路等场所。
根据电力传输需求的不同,中压电缆可以进一步分为以下几类:3.1 聚乙烯绝缘电缆聚乙烯绝缘电缆是一种常见的中压电缆,其绝缘层采用聚乙烯材料。
此类电缆具有良好的电气性能和机械性能,适用于配电网和电力输送线路等场景。
3.2 油浸纸绝缘电缆油浸纸绝缘电缆是一种传统的中压电缆,其绝缘层采用浸渍在绝缘纸中的绝缘油。
这种类型的电缆具有良好的耐热性能和耐电弧性能,但施工和维护较为复杂。
3.3 XLPE绝缘电缆XLPE绝缘电缆在中压电缆中同样存在广泛应用,具有与低压XLPE绝缘电缆相似的优点,适用于各种中压场合。
电力电缆基础知识培训课件ppt
经 营者提 供商品 或者服 务有欺 诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
电缆结构
6、内衬层
内衬层的作用:保护金属铠装层不伤害内衬层以内的绝缘 线芯或金属屏蔽层。 金属铠装电缆应采用内衬层,内衬层可以挤包或绕包。 用于内衬层的材料应是非湿性材料,且适合电缆的运行温 度并与电缆绝缘材料相兼容。
电缆结构
电力电缆由以下几部分组成: 导体、导体屏蔽、绝缘、绝缘屏蔽、金属屏蔽层、内护层、 铠装层、外护层 1、导体 导体是产品进行电流电磁波信息传输功能的最基本的必不 可少的主要构件。 主要材料:铜、铝、铜包钢等导电性能优良的有色金属制 成。 导体的作用是传输电流,要求导体电导率高、加工性能好。 目前主要使用铜和铝。
经 营者提 供商品 或者服 务有欺 诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
电缆结构
2、导体屏蔽层 实质是一种改善电场分的措施,电缆的导体是由多根导线 绞合而成的,它与绝缘之间易形成气隙,导体表面不光洁 会造成电场集中。在导体表面加一层半导电材料的屏蔽 层, 它与被屏蔽的导体等电位,并与绝缘层能紧密接触,从而 避免在导体与绝缘表面 存在气隙,在电缆绝缘层表面加一 层半导电材料的屏蔽 层,它与被屏蔽的绝缘层有良好的接 触,与金属护套等电位,从而避免在绝缘层与护套之间发 生局部放电。
电缆型号、选型
电缆选型:
选择电线电缆时要考虑用途、敷设条件及安全性. 例如: 1、根据用途不同,可选用电力电缆、电磁线和控制电缆 等。 2、根据敷设条件不同,可选用一般塑料电缆、铠装电缆、 抗腐蚀电缆、耐火电缆等。 3、根据安全性要求,可选用不延燃电缆、阻燃电缆、无 卤物阻燃 电 缆、耐火电缆等。
电力电缆命名规则
电力电缆命名规则在电力系统中,电力电缆起着输送电能的重要作用。
为了方便管理和使用,电力电缆需要进行命名。
下面将介绍电力电缆的命名规则。
1. 电压等级电力电缆的命名首先需要标明其电压等级。
电压等级通常以大写字母表示,比如A、B、C等。
不同的电压等级对应着不同的电力传输能力和使用场合,这样命名可以方便用户选择合适的电缆。
2. 电缆型号电缆型号是电缆的唯一标识符,用于区分不同种类的电缆。
电缆型号通常由字母和数字组成,其中字母表示电缆的用途和结构,数字表示电缆的截面积。
例如,YJV-3*150表示绝缘聚氯乙烯电缆,截面积为150平方毫米。
3. 绝缘材料电力电缆的绝缘材料也需要在命名中体现出来。
常见的绝缘材料有聚氯乙烯、交联聚乙烯、橡皮等。
在电缆命名中,绝缘材料通常以缩写形式出现,比如PVC表示聚氯乙烯,XLPE表示交联聚乙烯。
4. 核心数目和截面积电力电缆通常由多个导体组成,这些导体可以是单芯、双芯、三芯等。
在电缆命名中,需要明确电缆的核心数目和每个导体的截面积。
例如,YJV-3*150表示三芯电缆,每个导体的截面积为150平方毫米。
5. 外护层材料为了保护电缆免受外界环境的影响,电缆通常还会加上一层外护层。
外护层材料可以是聚氯乙烯、聚乙烯、铠装等。
在电缆命名中,外护层材料通常以缩写形式出现,例如PVC表示聚氯乙烯。
电力电缆的命名规则包括电压等级、电缆型号、绝缘材料、核心数目和截面积以及外护层材料。
通过合理的命名规则,可以方便用户选择合适的电缆,并确保电缆的正确使用和管理。
需要注意的是,在命名电力电缆时,应遵循相关标准和规范,确保电缆的安全可靠性。
此外,电力电缆的命名规则可能因不同国家和地区的标准而有所差异,使用时应参考当地的标准和规定。
电力电缆作为电力系统的重要组成部分,其命名规则对于电力系统的正常运行和管理具有重要意义。
通过遵循规范的命名规则,可以方便用户选择合适的电缆,并提高电缆的使用效率和安全性。
电缆电线型 电压等级 使用说明等等
一、低压交联电力电缆(电压等级:0.6/1KV;执行标准:GB/T12706.1-2002)交联电缆是利用高能射线轰击聚其分子链中的氢原子排出,于是分子链上产生空隙,相邻的分子链结合在一起形成-C-C-交联键,形成了网状的大分子立体结构而构成交联聚乙烯。
交联聚乙烯热性能可达到105度,交联的电缆在电性能、机械性能方面有独特的优良特性,电缆寿命可达60年,同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。
YJV、YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。
可经受一定的敷设牵引,但不能承受机械外力作用的场合。
单芯电缆不允许敷设在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23敷设在室内、隧道、电缆沟,能够承受一定的机械外力,不能承受过大的拉力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33敷设在室内、隧道、电缆沟,能够承受一定的机械外力。
基本结构:导体-交联聚乙烯绝缘-内护套-钢带铠装-聚氯乙烯护套辐照交联聚烯烃(主要材料是聚乙烯)电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。
二、中压交联聚乙烯绝缘电力电缆(电压等级:6/6KV-26/35KV;执行标准:GB/T12706.2-2002)中压交联聚乙电缆采用了全干式化学交联方法使用聚乙烯分子由线型分子结构变为空间网状结构,使热塑性的聚乙烯转变为热固性的交联聚乙烯,使其机械性能、热老化性能及环境应力能力在很大的程度上得到提高,并具有优良的电气性能。
电线电缆国家标准
总线电缆国家标准一、辐照交联电力电缆(电压等级:0.6/1KV ;执行标准:GB/T12706.1-2002 )辐照交联电缆是利用高能射线轰击聚其分子链中的氢原子排出,于是分子链上产生空隙,相邻的分子链结合在一起形成- C-C-交联键,形成了网状的大分子立体结构而构成交联聚乙烯。
通过辐照后的交联聚乙烯热性能可达到105度,辐照交联为物理交联方式,整个交联没有水的介入,其绝缘中的水分子含量不大于100PPM,绝缘纯度高,从而辐照交联的电缆在电性能、机械性能方面有独特的优良特性,电缆寿命可达60年,同时电缆具有重量轻、结构简单、敷设不受落差限制等特点。
YJV、YJLV 辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY 辐照交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、丫JLV22辐照交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23辐照交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32辐照交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、丫JLV33辐照交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆VV、VLV、VY、VLY、YJV、YJLV、YJY、YJLY适用于室内外敷设。
可经受一定的敷设牵引,但不能承受机械外力作用的场合。
单芯电缆不允许敷设在磁性管道中。
VV22、VLV22、VV23、VLV23、YJV22、YJLV22、YJV23、YJLV23 敷设在室内、隧道、电缆沟,能够承受一定的机械外力,不能承受过大的拉力。
VV32、、VLV32、W33、、VLV33、YJV32、YJLV32、YJV33、YJLV33 敷设在室内、隧道、电缆沟,能够承受一定的机械外力。
VV32、、VLV32、VV33、、VLV33、YJV32、YJLV32、YJV33、YJLV33 敷设在室内、隧道、电缆沟,能够承受一定的机械外力。
基本结构:导体-交联聚乙烯绝缘-内护套-钢带铠装-聚氯乙烯护套辐照交联聚烯烃(主要材料是聚乙烯)电线电缆主要用于耐热建筑线、汽车线、航空导线、机车线电线和电机电器引接线等。
电力电缆技术指标
额定电压450/750V及以下聚氯乙烯绝缘电缆(电线)(普通型阴燃型耐火型)一、产品名称BV ——铜芯聚氯乙烯绝缘电缆(电线)BVR —铜芯聚氯乙烯绝缘软电缆(电线)BVV —铜芯聚氯乙烯绝缘聚氯气烯炉套圆型电缆BVVB —铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆(电线)BV-105—铜芯耐热105℃聚氯乙烯绝缘电线RV ——铜芯聚氯乙烯绝缘接连软电缆(电线)RVB ——铜芯聚氯乙烯绝缘平型连接软电线RVS ——铜芯聚氯乙烯绝缘绞型连接电线RVV ——铜芯聚氯乙烯绝缘聚氯乙烯护套圆型连接软电缆RVVB ——铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接软电缆RV-105 ——铜芯耐热105℃聚氯乙烯绝缘接连软电线二、用途适用于交流电压450/750及以下动力装置、日用电器、仪表及电信设备用的电缆电线。
阻燃型电缆(电线)的特点是不易着火或着火后火焰蔓延较慢并能控制在一定的范围内,其使用于对阻燃性能要求较高的场合。
阻燃电缆(电线)按GA306、1-2001标准分为A类、B类、C类三种不同的阻燃类别和Ⅰ、Ⅱ、Ⅲ、Ⅳ四个级别,其中A类阻燃性能最优。
耐火型电缆(电线)的特点是电缆除了能在正常的工作条件下传输电力,还可在燃烧的况状下仍能保持一定时间的安全运行,其使用在对电缆耐火特性有较高要求的场合。
耐火电缆(电线)按GA306、2-2001标准分为A类、B类二个类别和Ⅰ、Ⅱ、Ⅲ、Ⅳ四个级别,用户可根据不同的要求选择不同类别的耐火电缆。
三、产品标准GB 5023-97、JB 8734-98(及企业标准)阻燃耐火,电缆(电线)的生产标准为GA306.1~2-2001四、电线主要特性1.UO/U为450/750、300/500、300/300V2.电缆的长期允许温度——105型号允许工作温度不超过105℃;其它型号允许工作温度应不超过70℃;3.电缆的敷设温度应不低于0℃;允许弯曲半径:(B系列)电缆外径(D)小于25mm允许弯曲半径应不小于4D电缆外径(D)大于25mm及以上者允许弯曲半径应不小于6D。
低压电力电缆规格型
低压电力电缆规格型This model paper was revised by the Standardization Office on December 10, 2020低压电力电缆规格型号1.电缆按电压等级分类电力电缆一般是按一定电压等级制造的,电压等级依次为0.5kV、1、3、6、10、20、35、60、110、220、330kV。
其中1kV电压等级电力电缆使用最多。
3~35kV 电压等级的电力电缆在大中型建筑内主要供电线路常有采用。
60~330kV 电压等级的电力电缆使用在不宜采用架空导线的送电线路以及过江、海底敷设等场合。
按电压粗分可分为低压电缆(小于1kV)和高压电缆(大于1kV)。
从施工技术要求、电缆接头、电缆终端头结构特征及运行维护等方面考虑,也分为低电压电力电缆、中电压电力电缆(1~10kV)、高电压电力电缆。
2.电缆按电线芯截面积分类电力电缆的导电芯线是按照一定等级的标称截面积制造的,便于制造和设计与施工选型。
我国电力电缆的标称截面积系列为2.5、4、6、10、16、25、35、50 、70、95、120、150、185、240、300、400、500、600mm2,共19种。
高压充油电缆标称截面积系列规格为100、240、400、600、700、845mm2共6种。
多芯电缆都是以其中截面最大的相线为准。
3.按导线芯数分类电力电缆导电芯线有1~5芯5种。
单芯电缆用于传送单相交流电、直流电及特殊场合(高压电机引出线)。
60kV及其以上电压等级的充油、充气高压电缆多为单芯。
二芯电缆多用于传送单相交流电或直流电。
三芯电缆用于三相交流电网中,广泛用于35kV以下的电缆线路。
四芯电缆用于低压配电线路、中性点接地的TT方式和TN-C方式供电系统。
五芯电缆用于低压配电线路、中性点接地的TN-S方式供电系统。
二芯和四芯都是低压1kV以下的电缆。
详细参数3.6/6kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)3.6/6kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)6/6kV.6/10kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)6/6kV.6/10kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)12/20kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)12/20kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)18/20kV.18/30kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)18/20kV.18/30kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)21/35kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)21/35kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)26/35kV单芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)26/35kV三芯交联聚乙烯绝缘钢带铠装聚氯乙烯/聚乙烯护套电力电缆(YJV22 YJLV22 YJV23 YJLV23)。
中国电力系统电压等级与变电站种类
1. 电力系统电压等级分类电力系统电压等级有220/380V(0.4 kV),3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。
随着电机制造工艺的提高,10 kV电动机已批量生产,所以3 kV、6 kV已较少使用,20 kV、66 kV也很少使用。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种,现在以10 kV为主,用户均为220/380V(0.4 kV)低压系统。
根据《城市电力网规定设计规则》规定:输电网为500 kV、330 kV、220 kV、110kV,高压配电网为110kV、66kV,中压配电网为20kV、10kV、6 kV,低压配电网为0.4 kV(220V/380V)。
发电厂发出6 kV或10 kV电,除发电厂自己用(厂用电)之外,也可以用10 kV电压送给发电厂附近用户,10 kV 供电范围为10Km、35 kV为20~50Km、66 kV为30~100Km、110 kV为50~150Km、220 kV为100~300Km、330 kV为200~600Km、500 kV为150~850Km。
2.变配电站种类电力系统各种电压等级均通过电力变压器来转换,电压升高为升压变压器(变电站为升压站),电压降低为降压变压器(变电站为降压站)。
一种电压变为另一种电压的选用两个线圈(绕组)的双圈变压器,一种电压变为两种电压的选用三个线圈(绕组)的三圈变压器。
变电站除升压与降压之分外,还以规模大小分为枢纽站,区域站与终端站。
枢纽站电压等级一般为三个(三圈变压器),550kV /220kV /110kV。
区域站一般也有三个电压等级(三圈变压器),220 kV /110kV /35kV或110kV /35kV /10kV。
终端站一般直接接到用户,大多数为两个电压等级(两圈变压器)110kV /10 kV或35 kV /10 kV。
矿用电缆耐压等级
矿用电缆耐压等级矿用电缆的耐压等级是评估电缆在特定电压下工作时的可靠性和安全性的重要指标。
它是指电缆在正常工作条件下能够承受的最高电压值,通常以千伏(kV)为单位表示。
矿用电缆的耐压等级与其结构、材料、使用环境以及所传输的电流类型(直流或交流)等因素有关。
矿用电缆的电压等级分类矿用电缆的电压等级主要分为低压、中压和高压等级。
其中,低压矿用电缆主要用于矿山工业中的低压配电系统,其电压等级一般在1kV以下。
矿用电缆的额定电压等级根据国家标准GB/T 12706.1-2008《额定电压1kV(Um=1.2kV)到35kV (Um=40.5kV)交联聚乙烯绝缘电力电缆和附件》的规定,矿物质电缆的额定电压等级范围为1kV到35kV。
在这个范围内,电缆的额定电压等级和电缆结构共同决定了电缆的负荷能力和安全可靠性。
电缆的耐压等级分类电缆的耐压等级还可以根据电缆的用途和使用环境的不同,分为直流耐压和交流耐压两种。
直流耐压:这是指对电缆施加直流电压时,电缆能够承受的最高电压值。
其计算方法为:直流耐压 = (2U0 + Uc)/3,其中U0为电缆额定电压,Uc为电缆外壳接地的电位。
交流耐压:这是指对电缆施加交流电压时,电缆能够承受的最高电压值。
其计算方法为:交流耐压 = U0×(1.73+10%),其中U0为电缆额定电压,1.73为根号3,10%是指电缆额定电压的10%。
电缆耐压等级的应用电缆的耐压等级是电力工程中极为重要的参考指标,能够有效地保证电缆在正常工作条件下安全可靠地运行。
合理选择符合工程要求的电缆耐压等级,可以确保电缆线路和设备运行的稳定性和安全性,同时也可以避免电缆过压等故障的发生。
在进行电力工程设计和建设时,需要考虑电力系统的实际需求、电流负荷以及输电距离等因素,综合分析后选择合适的电缆耐压等级。
此外,还需要合理设置电缆铺设方式、敷设环境等,确保电缆耐压等级的准确性和有效性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
统包型
分相铅(铝)包型 油浸纸绝缘电缆 2.不滴流电缆
统包型
充油电缆
塑料绝缘电缆 橡皮绝缘电缆 气体绝缘电缆 新型电缆
分相铅(铝)包型 3.自容式充油电缆 4.钢管充油电缆 5.钢管压气电缆 6.充气电缆 7.聚氯乙烯电缆 8.聚乙烯电缆 9.交联聚乙烯电缆 10.天然丁苯橡皮电缆 11.乙丙橡皮电缆 12.丁基橡皮电缆 13.压缩气体绝缘电缆 14.低温电缆 15.超导电缆
电力电缆的分类
油浸纸绝缘电力电缆
35KV 及以下 橡皮绝缘电力电缆
电力电缆
塑料绝缘电力电缆
35KV 以上
充油电缆 教练聚乙烯绝缘电力电缆
黏性浸渍纸绝缘电力电缆 不滴流油浸纸绝缘电力电缆
聚氯乙烯绝缘电力电缆 教练聚乙烯绝缘电力电缆 自容式充油电缆 钢管充油电缆
电力电缆的品种及型号
绝缘类型
电缆名称 1.普通黏性浸渍电缆
65
80~85
80~85
80
75
65
70
90
65
90
80
90
代表产品型号
ZLL、ZL、ZLQ、 ZQ ZLLF、ZLQF、ZQF
ZLQD 、 ZQD 、 ZLLD 、 ZLD 、 ZLLDF、ZQDF
CYZQ
VLV、VV YLV、YV YJLV、YJV XLQ、XQ、XLV、 XV、XLHF、XLF
电压等级/KV
1~35
1~35
110~750 110~750 110~220 35~110 1~10 6~400 6~500 0.5~6 1~138 1~356KV
80
10KV
65~70
20~35KV 1~6KV
60~65 80
10KV
65~70
20~35KV
电力电缆结构部件主要有导体、绝缘层和护层,除 1~3KV 级产品外,均需有屏蔽层。
