挡土墙的经典资料(图片丰富)

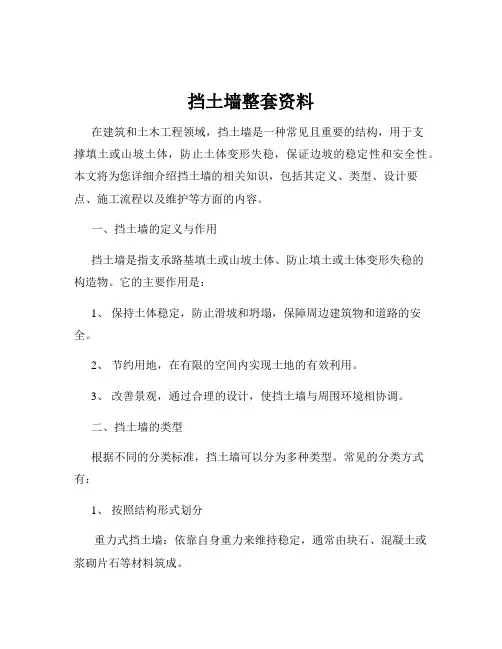

挡土墙整套资料
挡土墙整套资料在建筑和土木工程领域，挡土墙是一种常见且重要的结构，用于支撑填土或山坡土体，防止土体变形失稳，保证边坡的稳定性和安全性。
本文将为您详细介绍挡土墙的相关知识，包括其定义、类型、设计要点、施工流程以及维护等方面的内容。
一、挡土墙的定义与作用挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
它的主要作用是：1、保持土体稳定，防止滑坡和坍塌，保障周边建筑物和道路的安全。
2、节约用地，在有限的空间内实现土地的有效利用。
3、改善景观，通过合理的设计，使挡土墙与周围环境相协调。
二、挡土墙的类型根据不同的分类标准，挡土墙可以分为多种类型。
常见的分类方式有：1、按照结构形式划分重力式挡土墙：依靠自身重力来维持稳定，通常由块石、混凝土或浆砌片石等材料筑成。
悬臂式挡土墙：由立壁、趾板和踵板三部分组成，通过悬臂的抗弯能力来抵抗土压力。
扶壁式挡土墙：在悬臂式挡土墙的基础上，增设扶壁，以增强其稳定性。
锚杆式挡土墙：通过锚杆将挡土墙与稳定的地层相连，利用锚杆的拉力来抵抗土压力。
加筋土挡土墙：在土中加入拉筋，利用拉筋与土之间的摩擦力来维持墙体的稳定。
2、按照材料划分砖石挡土墙：使用砖块、石块等砌筑而成。
混凝土挡土墙：采用混凝土浇筑而成，具有较高的强度和耐久性。
钢筋混凝土挡土墙：结合了钢筋和混凝土的优点，性能更为优越。
钢板挡土墙：由钢板拼接而成，施工速度快，但成本较高。
三、挡土墙的设计要点1、土压力计算准确计算作用在挡土墙上的土压力是设计的关键。
土压力的大小和分布受到填土性质、墙体高度、坡度等因素的影响。
2、稳定性验算包括抗滑移稳定性、抗倾覆稳定性和地基承载力验算，以确保挡土墙在各种工况下都能保持稳定。
3、排水设计良好的排水系统可以有效地降低墙后土体的水压力，提高挡土墙的稳定性。
排水措施通常包括设置泄水孔、排水盲沟等。
4、墙体强度设计根据计算得到的内力，确定墙体的截面尺寸和配筋，保证墙体具有足够的强度和刚度。

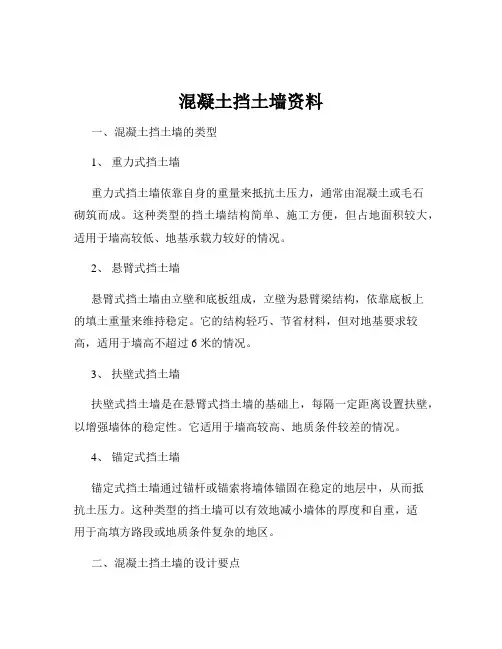

混凝土挡土墙资料
混凝土挡土墙资料一、混凝土挡土墙的类型1、重力式挡土墙重力式挡土墙依靠自身的重量来抵抗土压力，通常由混凝土或毛石砌筑而成。
这种类型的挡土墙结构简单、施工方便，但占地面积较大，适用于墙高较低、地基承载力较好的情况。
2、悬臂式挡土墙悬臂式挡土墙由立壁和底板组成，立壁为悬臂梁结构，依靠底板上的填土重量来维持稳定。
它的结构轻巧、节省材料，但对地基要求较高，适用于墙高不超过 6 米的情况。
3、扶壁式挡土墙扶壁式挡土墙是在悬臂式挡土墙的基础上，每隔一定距离设置扶壁，以增强墙体的稳定性。
它适用于墙高较高、地质条件较差的情况。
4、锚定式挡土墙锚定式挡土墙通过锚杆或锚索将墙体锚固在稳定的地层中，从而抵抗土压力。
这种类型的挡土墙可以有效地减小墙体的厚度和自重，适用于高填方路段或地质条件复杂的地区。
二、混凝土挡土墙的设计要点1、土压力计算准确计算土压力是混凝土挡土墙设计的关键。
土压力的大小和分布取决于土体的性质、墙高、填土坡度等因素。
常用的土压力计算方法有库仑土压力理论和朗肯土压力理论。
2、稳定性验算挡土墙的稳定性包括抗滑移稳定性和抗倾覆稳定性。
在设计时，需要验算墙体在土压力作用下是否会发生滑移或倾覆，以确保墙体的安全。
3、地基承载力验算挡土墙的地基承载力必须满足设计要求，否则需要采取地基处理措施，如换填、夯实、桩基等。
4、墙体强度验算根据墙体所承受的内力，对混凝土墙体进行强度验算，确保墙体在使用过程中不会发生破坏。
5、排水设计为了排除墙后土体中的水分，减少水压力对墙体的影响，需要在挡土墙上设置排水设施，如泄水孔、排水盲沟等。
三、混凝土挡土墙的施工工艺1、基础施工首先进行基础的开挖和处理，确保基础的承载力和稳定性。
基础施工完成后，应进行验收，合格后方可进行墙体的施工。
2、模板安装根据墙体的形状和尺寸，安装模板。
模板应具有足够的强度和刚度，保证混凝土浇筑时不会发生变形。
模板的拼接应严密，防止漏浆。
3、钢筋绑扎按照设计要求进行钢筋的绑扎，钢筋的规格、数量和间距应符合设计要求。
土木工程知识点-分分钟认清不同的挡土墙
土木工程知识点-分分钟认清不同的挡土墙一、常见挡土墙的结构形式及特点在城市道路桥梁工程常见的有现浇钢筋混凝土结构挡土墙、装配式钢筋混凝土结构挡土墙、砌体结构挡土墙和加筋土挡土墙。
按照挡土墙结构形式及结构特点, 可分为重力式、衡重式、悬臂式、扶壁式、柱板式、锚杆式、自立式、加筋土等不同挡土墙；其结构形式及结构特点简述见表：重力式挡土墙依靠墙体的自重抵抗墙后土体的侧向推力(土压力), 以维持土体稳定, 多用料石或混凝土预制块砌筑, 或用混凝土浇筑, 是目前城镇道路常用的一种挡土墙形式。
衡重式挡土墙的墙背在上下墙间设衡重台, 利用衡重台上的填土重量使全墙重心后移增加墙体的稳重。
挡土墙基础地基承载力必须符合设计要求, 并经检测验收合格后方可进行后续工序施工。
施工中应按设计规定施作挡土墙的排水系统、泄水孔、反滤层和结构变形缝。
挡土墙投入使用时, 应进行墙体变形观测, 确认合格要求。
二、挡土墙结构受力挡土墙结构会受到土体的侧压力作用, 该力的总值会随结构与土相对位移和方向而变化, 侧压力的分布会随结构施工程序及变形过程特性而变化。
挡土墙结构承受土压力有：静止土压力、主动土压力和被动土压力。
静止土压力：若刚性的挡土墙保持原位静止不动, 墙背土层在未受任何干扰时, 作用在墙上水平的压应力称为静止土压力。
其合力为E0( kN/m)、强度为P0( kPa)。
主动土压力：若刚性挡土墙在填土压力作用下, 背离填土一侧移动, 这时作用在墙上的土压力将由静止压力逐渐减小, 当墙后土体达到极限平衡, 土体开始剪裂, 并产生连续滑动面, 使土体下滑。
这时土压力减到最小值, 称为主动土压力。
合力和强度分别用EA (kN/m)和PA (kPa)表示。
被动土压力：若刚性挡土墙在外力作用下, 向填土一侧移动, 这时作用在墙上的土压力将由静止压力逐渐增大, 当墙后土体达到极限平衡, 土体开始剪裂, 出现连续滑动面, 墙后土体向上挤出隆起, 这时土压力增到最大值, 称为被动土压力。

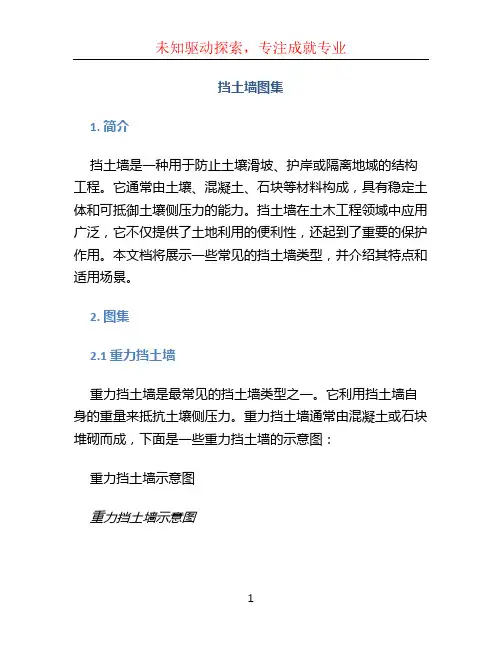

挡土墙图集
挡土墙图集1. 简介挡土墙是一种用于防止土壤滑坡、护岸或隔离地域的结构工程。
它通常由土壤、混凝土、石块等材料构成，具有稳定土体和可抵御土壤侧压力的能力。
挡土墙在土木工程领域中应用广泛，它不仅提供了土地利用的便利性，还起到了重要的保护作用。
本文档将展示一些常见的挡土墙类型，并介绍其特点和适用场景。
2. 图集2.1 重力挡土墙重力挡土墙是最常见的挡土墙类型之一。
它利用挡土墙自身的重量来抵抗土壤侧压力。
重力挡土墙通常由混凝土或石块堆砌而成，下面是一些重力挡土墙的示意图：重力挡土墙示意图重力挡土墙示意图2.2 剪力挡土墙剪力挡土墙采用钢筋和混凝土构造，以抵抗土壤侧向压力。
剪力挡土墙具有良好的抗剪强度和抗滑移性能，适用于较高的土壤侧压力和复杂的地质条件。
下面是一些剪力挡土墙的示意图：剪力挡土墙示意图剪力挡土墙示意图2.3 带增强层的挡土墙带增强层的挡土墙采用土工合成材料（如土工格栅、土工布等）作为增强层，以提高挡土墙的抗滑移和抗侧向扩散能力。
这种挡土墙适用于土壤侧压力较大和土壤条件较差的情况。
下图是一些带增强层的挡土墙示意图：带增强层的挡土墙示意图带增强层的挡土墙示意图2.4 桩墙桩墙是一种由桩基承担土壤侧压力的挡土墙，它通常由钢筋混凝土或钢制桩构成。
桩墙具有较高的抗侧向压力能力，适用于软土地区和较高的土壤水位条件。
以下是一些桩墙的示意图：桩墙示意图桩墙示意图3. 总结挡土墙作为一种常见的土木工程结构，起到了护坡、防滑、隔离和节约土地的作用。
本文档对重力挡土墙、剪力挡土墙、带增强层的挡土墙和桩墙进行了介绍，并附上了相应的示意图。
根据实际情况选择合适的挡土墙类型，有助于提高工程的稳定性和可靠性。

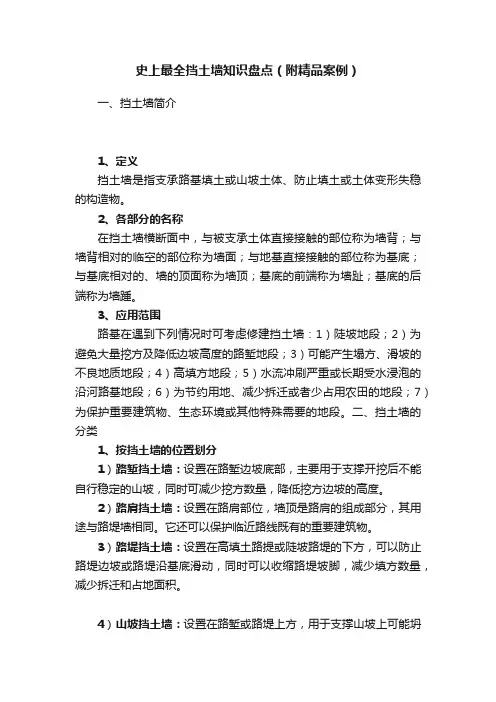

史上最全挡土墙知识盘点（附精品案例）
史上最全挡土墙知识盘点（附精品案例）一、挡土墙简介1、定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
2、各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
3、应用范围路基在遇到下列情况时可考虑修建挡土墙：1）陡坡地段；2）为避免大量挖方及降低边坡高度的路堑地段；3）可能产生塌方、滑坡的不良地质地段；4）高填方地段；5）水流冲刷严重或长期受水浸泡的沿河路基地段；6）为节约用地、减少拆迁或者少占用农田的地段；7）为保护重要建筑物、生态环境或其他特殊需要的地段。
二、挡土墙的分类1、按挡土墙的位置划分1）路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度。
2）路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。
它还可以保护临近路线既有的重要建筑物。
3）路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。
4）山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡。
5）浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施。
2、按照挡土墙的结构形式划分1）重力式挡土墙：以挡土墙自身重力来维持挡土墙在土压力作用下的稳定，是我国目前常用的一种挡土墙。
常见的重力式挡土墙高度一般在5～6 m以下，大多采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式。
重力式挡土墙可根据其墙背的坡度分为以下几种类型：重力式挡土墙和悬臂式挡土墙的示意图：2）薄壁式挡土墙：包括悬臂式挡土墙和扶壁式挡土墙两种。
第六章挡土墙ppt课件
纤维增强混凝土
通过添加纤维材料改善混凝土的韧性和抗裂性，提高挡土墙的整 体性能。
新型土工合成材料
利用土工格栅、土工布等合成材料，增强土体的强度和稳定性， 减少挡土墙的变形和破坏。
2024/1/26
24
智能化建造与管理
数字化设计与仿真
利用CAD、BIM等技术进行数字化设计，实现挡 土墙结构的精确建模和性能仿真。
防护作用
挡土墙可以防止斜坡上的 土壤或岩石侵蚀，保护周 边环境和建筑物免受斜坡 失稳的影响。
5
挡土墙的历史与发展
2024/1/26
古代挡土墙
早在古代，人们就开始利用天然材料（如石头、木材等）建造简单的挡土墙来防止土壤侵 蚀和斜坡坍塌。
现代挡土墙
随着工程技术和材料科学的不断发展，现代挡土墙的设计和施工更加精细化、专业化，能 够应对更复杂的工程条件和更高的安全要求。
根据库仑土压力理论或朗肯土压力理 论计算主动土压力和被动土压力。
考虑挡土墙上的活荷载、雪荷载、风 荷载等。
地震荷载计算
根据地震烈度、场地类别等因素计算 地震荷载。
2024/1/26
9
结构稳定性验算
抗滑稳定性验算
验算挡土墙在水平荷载作 用下的抗滑稳定性，确保 挡土墙不会沿基底滑动。
2024/1/26
的加固措施，防止地质灾害的发生。
水文环境保护
02
合理规划挡土墙的位置和高度，确保不会对周边水文环境造成
严重影响，同时采取适当的排水措施。
生态环境保护
03
在挡土墙建设和使用过程中，应注重生态保护，采取植被恢复
、动物栖息地保护等措施。
21
挡土墙ppt课件
03
挡土墙的施工技术
施工方法与流程
施工方法
根据挡土墙的结构形式、高度、地质 条件等因素，选择合适的施工方法， 如重力式、悬臂式、扶壁式等。
施工流程
施工准备 → 测量放样 → 基础开挖 → 基础处理 → 墙体砌筑 → 墙后回填 → 竣工验收。
施工材料与设备
施工材料
水泥、砂、石、钢筋、木材等，应符合相关规范标准。
04
挡土墙的维护与加固
定期检查与维护措施
01
02
03
定期检查
每季度或半年对挡土墙进 行一次全面检查，包括墙 体、面的杂 草、垃圾，保持墙体整洁 ；定期疏通排水系统，防 止积水对墙体造成损害。
专项检查
在遭遇极端天气、地震等 自然灾害后，应立即对挡 土墙进行专项检查，评估 其稳定性和安全性。
常见病害与原因分析
裂缝
挡土墙出现裂缝的原因可 能包括基础不均匀沉降、 温度变化引起的材料收缩 等。
倾斜
墙体倾斜可能是由于基础 承载力不足、土体侧压力 增大等因素导致。
坍塌
挡土墙坍塌通常是由于严 重的基础失稳、超载或极 端天气事件引起。
加固方法与案例分析
加固方法
加固效果评估
针对不同类型的病害，可采取相应的 加固措施，如灌浆法、锚固法、增设 支撑结构等。
挡土墙ppt课件
$number {01}
目录
• 挡土墙概述 • 挡土墙的结构设计 • 挡土墙的施工技术 • 挡土墙的维护与加固 • 挡土墙的环境影响与生态保护 • 挡土墙的创新与发展趋势
01
挡土墙概述
定义与分类
定义
挡土墙是一种用于支撑土壤或岩 石侧压力，防止其坍塌或滑坡的 构筑物。
分类
常见挡土墙ppt课件
小组成员：刘逸文 谢浩 唐圆灏 梁礼程
1
The First
什么是挡土墙
2
分定类义：： 根挡据土其墙刚是度指及支位承移路方基式填不土同或，山可坡分土为体刚、性防挡止土填墙土、或柔土性体挡变土形墙失和稳临的时构支造撑物三。类。 按在所挡处土环墙境横条断件面分中为，一与般被地支区承挡土土体墙直、接浸接水触地的区部挡位土称墙为和墙地背震；地与区墙挡背土相墙对等的。、临空的 部位一称般为地墙区面挡；土与墙地根基据直挡接土接墙触的的设部置位位称置为不基同底，；分与为基路底肩相墙对、的路、堤墙墙的、顶路面堑称墙为和墙山顶坡；墙基等。 设底置的于前路端堤称边为坡墙的趾挡；土基墙底称的为后路端堤称墙为；墙墙踵顶。位于路肩的挡土墙称为路肩墙；设置于路堑边坡 的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土 墙称为山坡墙。 按结构特点可分为石砌重力式、石砌恒重式、加筋土重力式、混凝土半重力式、钢筋混 凝土悬臂式和扶臂式、锚杆式和锚定板式、竖向预应力锚杆式等。 按墙体材料可分为石砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙、钢板挡土墙等。 根据受力方式，分为仰斜式挡土墙和承重式挡土墙。
3
The Second
常见的挡土墙形式
4
五种常见的挡土墙
重力式挡 土墙
悬臂式挡 土墙
扶壁式挡 土墙
锚杆、锚 定板式挡 土墙
加筋挡土 墙
5
一 重力式挡土墙
重力式挡土墙指的是依靠墙身自重 抵抗土体侧压力的挡土墙
6
优点： 1形式简单，就地取材，施工简便。 2重力式挡土墙一般不配钢筋或只在局部范围内配以少量的钢筋，墙高在6m 以下，地层稳定、开挖土石方时不会危及相邻建筑物安全的地段，其经济效益 明显。 缺点： 1由于重力式挡土墙靠自重维持平衡稳定，因此，体积、重量都大，在软弱 地基上修建往往受到承载力的限制。 2如果墙太高，它耗费材料多，也不经济。 3工程量大，沉降量大。 应用： 1适用于一般地区、浸水地区、地震地区的边坡支挡工程，当地基承载力较 低时或地质条件较复杂时应适当控制墙高。 2当地基较好，墙高不大时，而且当地又有石料时，一般优先使用重力式挡 土墙。 简单的说：适用于墙高小于5m，且地基承载力较高地段
挡土墙图集-文档资料
土压力计算-填土面作用均布荷载
23
土压力计算-填土面作用均布荷载
24
土压力计算-墙后填土分层
25
土压力计算-墙后填土中有地下水
26
挡土墙的计算-稳定性验算
27
挡土墙的计算-稳定性验算
图集04J008P15
28
图集内容讲解-仰斜式路肩墙
29
图集内容讲解-折背式路堤墙、路堑墙
Y-仰斜 Z-直立 F-俯斜 H-衡重 X-悬臂
当fa低于无筋扩展基础的要求，但fa大于等于Pk时，可采用扩展基础
采用扩展基础后的 挡土墙高度
Ht=H-Hj-nbj+hc
Pk:扩展基础基底 均布压力
为每延米用量
56
挡土墙基础-抗震承载力调整
57
挡土墙选用实例
例题一 某一工业场地，竖向布置一台阶，上台阶标高55m，布置道 路，下台阶标高50.7m，为厂房用地。场地土为砂性土，地基 承载力特征值fak=200Kpa,按7度（0.1g）设防。为节约用地， 决定修建挡土墙。
45
重力式挡土墙-尺寸
1:0.2~1:0.3， 尽量与墙 背平行
坡度愈缓，土压力越小，
但为避免施工困难不小 于1:0.25
46
重力式挡土墙-沉降缝
变形缝：10~20米一道 泄水孔：2~3米一个，梅花形布置
47
重力式挡土墙-防、排水
48
悬臂式挡土墙
悬臂式挡土墙由底板和固定在底板上的直墙构成，主要靠底板上的填土重 量来维持稳定的挡土墙，主要由立壁、趾板及踵板三个钢筋混凝土构件组 成。
42
43
重力式挡土墙-材料
毛石： 1.砌体重度不低于22KN/m3 2.强度等级不低于MU30，M10级水泥砂浆砌筑时，MU40 3.毛石要求无风化，无裂纹，中部最小厚度不小于200mm。 水泥砂浆：
挡土墙的构造
3 2.81 0.40 0.96 0.19 1.83 1.77 135.45 2.00
4 3.42 0.50 1.38 0.20 0.30 0.28 1.39 1.81 160.21 3.49
5 4.11 0.65 1.82 0.35 0.53 0.36 1.33 1.93 183.78 5.65
6 4.80 0.80 2.26 0.50 0.75 0.45 1.37 2.23 188.35 21.35 8.35
挡土墙的构造
• 常见挡土墙如图1~图4。
图1 毛石挡土墙
挡土墙的构造
图1 毛石挡土墙
挡土墙的构造
图3 毛石挡土墙
挡土墙的构造
图4 毛石挡土墙
挡土墙的构造
• 常见挡土墙技术要求及适用场地见表1。 • 表1 常见挡土墙技术要求及适用场地
挡墙类型 干砌石墙 预制砌块墙 土方锚固式挡墙 仓式挡土墙／格间挡土墙
挡土墙的构造
图7 挡土墙泄水做法
挡土墙的构造
• 5．基础埋深应符合地基强度和稳定要求，最小埋深不 小于0.6 m，基底力求粗糙。
• 6．墙身沉降缝中可塞浸透沥青的木板或沥青麻筋。 7．墙面用1：2水泥砂浆勾缝。
• 8．地基土为中风化页岩时，地基承载力特征值应不小 于250 kPa。
• 9．填土应分层夯石，密实度达中密，墙体砌筑与填土 交叉进行。
用混凝土砌块垛砌成挡墙，然后立即进行土方回填。垛式支架与填方 部分的高差不应大于900 mm，以保证挡墙的稳固
用于需要表现木质材料的景观设计。这种挡土墙不宜用于潮湿或寒冷 地区，适宜用于乡村、干热地区
结合挡土墙种植草坪植被。砌体倾斜度宜在25°~70°。尤适于雨量充 足的气候带和有喷灌设备的场地
各种常用挡土墙讲解材料71页PPT
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 பைடு நூலகம்力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
挡土墙的经典资料(图片丰富)复习课程共42页
46、我们若已接受到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
挡土墙的经典资料(图片丰富)复习课 程
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、挡土墙的分类
加筋土挡土墙
加筋土挡土墙绿化
土工格栅加筋建成5～6.5m 高的加筋挡土墙
三、挡土墙的分类
桩板式挡土墙
钢筋混凝 土锚固桩
四、各式挡土墙的适用条件
挡土墙类型
重力式挡墙
适用条件
适用于一般地区、浸水地区和地震地区的路肩、路堤和路堑等支挡 工程。墙高不宜超过12m，干砌挡墙的高度不宜超过6m。 宜用于墙高较大的岩质路堑地段，可用作抗滑挡土墙，可采用单级 墙或多级墙，每级墙高不宜大于8m，多级墙的上、下级墙体之间应 设置宽度不小于2m的平台 宜使用在缺乏石料地区的路肩墙或路堤墙，但不应建筑与滑坡、坍 塌、软土及膨胀土地区。可采用肋柱式或板壁式，墙高不宜超过 10m。肋柱式锚定板挡墙可采用单级墙或双级墙，每级墙高不宜大 于6m，上、下级墙体之间应设置宽度不小于2m的平台，上下两级 墙的肋柱宜交错布置 宜在石料缺乏、地基承载力较低的填方路段采用，墙不宜超过5m。 宜在石料缺乏、地基承载力较低的填方路段采用，墙不宜超过15m。
3、排水设施
水的来源
挡土墙的排水设施通常由地面排水和墙身排水两部分组成。 地面排水，主要可设置地面排水沟，引排地面水；夯实回 填土顶面和地面松土，防止雨水和地面水下渗，必要时可 加设铺砌层，采取封闭处理；对路堑挡土墙墙趾前的边沟 应予以铺砌加固，以防止边沟水渗入基础。
浆砌块(片)石墙身应在墙前地面以上设一排泄水孔(图a)。墙高时，可在墙 上部加设一排汇水孔(图b) 。孔眼间距一般为2～3m，对于浸水挡土墙孔 眼间距一般1.0～1.5m，干旱地区可适当加大，孔眼上下错开布置。下排 排水孔的出口应高出墙前地面或墙前水位0.3m； 为防止水分渗入地基，下排泄水孔进水口的底部应铺设30cm厚的粘土隔 水层。泄水孔的进水口部分应设置粗粒料反滤层，以免孔道阻塞。当墙背 填土透水性不良或可能发生冻胀时，应在最低一排泄水孔至墙顶以下 0.5m的范围内铺设厚度不小于0.3m的砂卵石排水层(图c)
路线纵坡
泄水孔
沉降伸缩缝
锥坡
基地线
挡土墙正面图
小 结
挡土墙各组成部分及分类
各式挡土墙适用条件
墙身构造
基础
重力式挡土墙的构造
排水设施
重力式挡土墙的布置
沉降缝与伸缩缝
习
题
1、铁路工程中常用的挡土墙类型有哪几种，各自的适用条 件是什么？
2、重力式挡土墙的构造要求有哪些？
谢 谢！ Thanks！
墙顶最小宽度，浆砌时应不小于50cm；干砌时应不小于60 cm。
（3）护栏
墙顶
为保证交通安全， 在地形险峻地段，或 过高过长的路肩墙的 墙顶应设置护栏。
护栏
墙面
墙背倾角α
2、基础构造
（1）基础类型
绝大多数挡土墙，都是直接修筑在天然地基上。 当地基承载力不足且墙趾处地形平坦，而墙身又超过一定高度时，为 了减小基底压应力和增加抗倾覆稳定性，常常采用扩大基础。
复习：
路基防护：坡面防护和 冲刷防护的分类 及适用条件。 挡土墙的概念及分类
本 节 内 容
各类挡土墙的适用条件
重力式挡土墙的构造与布置
边坡灾害
一、挡土墙的概念
支撑天然斜坡或人工边坡保持土体稳定而修筑的墙式 构造物，称为挡土墙。
应用情况各部分名称
锚杆式挡墙
锚定板挡墙
悬臂式挡墙 扶壁式挡墙 桩板式挡墙
用于表土及强风化层较薄的均质岩石地基，挡土墙高度可较大，也 可用于地震区的路堑或路堤支挡或滑坡等特殊地段的治理。
五、重力式挡土墙的构造
墙身
基础
构造
排水设施
沉降缝与伸缩缝
1、墙身构造
（1）墙背、墙面
墙背、墙面、墙顶、护栏
（2）墙顶
重力式挡土墙可采用浆砌或干砌圬工。
a）扩大基础；b)钢筋混凝土底板；c)台阶形基础； d)拱形基础（纵断面）
（2）基础埋置深度
对于土质地基： (1)无冲刷时，应在天然 地面以下至少1m； (2)有冲刷时，应在冲刷 线以下至少1m； (3)受冻胀影响时，应在 冻结线以下不少于0.25m。
h
对于碎砾石地基，不考虑冻胀影响，但基础埋深不宜小于1m。 对于岩石地基：应清除表面风化层，将基底嵌入岩层一定深度。当风化层 较厚难以全部清除时，可根据地基的风化程度及其容许承载力将基底埋入 风化层中。
A 竖直式
B 俯斜式
C 仰斜式
D 折线式
E 衡重式
A、B、E多用于路肩墙、路堤墙；C、D多用于路堑墙
该重力式 挡土墙是 哪种材料 建成的？
锚定式挡土墙可分为锚杆式和锚定板
锚杆式挡土墙
锚定式挡土墙可分为锚杆式和锚定板
锚定板挡土墙
薄壁式挡土墙可分为悬臂式和扶壁式
悬臂式挡土墙
薄壁式挡土墙可分为悬臂式和扶壁式
异处，以及其它必须桩号处的横断面图上进行。 （2）根据墙型、墙高及地基与填料的物理力学指标等设计资 料，进行挡土墙设计或套用标准图，确定墙身断面、基础形 式和埋置深度，布置排水设施等，并绘制挡土墙横断面图。
4、平面布置
个别复杂的挡土墙，如高、长的沿河曲线挡土墙，应作平面布置，绘制平面图，标 明挡土墙与路线的平面位置及附近地貌与地物等情况，特别是与挡土墙有干扰的建 筑物的情况。沿河挡土墙还应绘出河道及水流方向，防护与加固工程等。
2、纵向布置
挡土墙纵向布置在墙趾纵断面图上进行，布置后绘成挡土墙正面图 1）确定挡土墙起迄点和墙长，选择挡土墙与结构物的衔接方式； 2）分段，确定伸缩缝与沉降缝的位置； 3）基础的纵向布置； 4）泄水孔的布置。
分段长
分段长
分段长
地面线 纵向设 计线
H
h
3、横向布置
（1）横向布置选择在墙高最大处、墙身断面或基础形式有变
断面图
立面图
泄水孔
4、伸缩缝与沉降缝
伸缩缝
为防止圬工砌体因砂浆硬化收缩和温 度变化而产生裂缝
沉降缝
为防止地基不均匀沉降而引起墙身开 裂
在设计时，将沉降缝与伸缩缝合并设置。
沉降缝与伸缩缝的布置形式
沉降缝与伸缩缝
六、重力式挡土墙的布置
1、挡土墙位置的选定
1）路堑挡土墙：多设在边沟旁； 2）山坡挡土墙：设在基础可靠处； 3）当路肩墙与路堤墙的墙高或截面圬工数量相近、基础情况相似时， 应优先选用路肩墙； 4）若路堤墙的高度或圬工数量比路肩墙显著降低，而且基础可靠时， 宜选用路堤墙； 5）沿河路堤设置挡土墙时，应结合河流情况来布置，注意设墙后仍保 持水流顺畅，不致挤压河道而引起局部冲刷。
三、挡土墙的分类
1、按作用位置分： 路堑墙 、路堤墙、路肩墙
路堑墙
三、挡土墙的分类
1、按作用位置分
路堤墙
新建公路
三、挡土墙的分类
1、按作用位置分
路肩墙
三、挡土墙的分类
2、按建筑材料分
石砌挡土墙
混凝土挡土墙 钢筋混凝土挡土墙 钢板挡土墙
三、挡土墙的分类
3、按结构形式分
