给排水常用管材尺寸对照表Ⅱ
ppr管规格型号尺寸表
ppr管规格型号尺寸表PPR管是一种新型环保节能管材,具有抗菌、抗老化、高压性能好、质轻等优点,被广泛应用于建筑工程领域。
下面介绍一下常见的PPR管规格型号尺寸表:PPR管常用规格型号尺寸表:1. PPR冷水管20mm x 2.0mm,25mm x 2.3mm,32mm x 2.9mm,40mm x 3.7mm,50mm x 4.6mm,63mm x 5.8mm,75mm x 6.8mm,90mm x 8.2mm,110mm x 10.0mm2. PPR热水管(S3.2)20mm x 2.8mm,25mm x 3.5mm,32mm x 4.4mm,40mm x 5.5mm,50mm x 6.9mm,63mm x 8.6mm,75mm x 10.3mm,90mm x 12.3mm,110mm x 15.1mm3. PPR热水管(S2.5)20mm x 2.3mm,25mm x 2.8mm,32mm x 3.6mm,40mm x 4.5mm,50mm x 5.6mm,63mm x 7.1mm,75mm x 8.4mm,90mm x 10.1mm,110mm x 12.3mmPPR管的壁厚一般有2.0mm、2.3mm、2.8mm、3.4mm、4.0mm等不同的型号,根据实际应用需要进行选择。
上述规格型号为常见的PPR管尺寸,但也可根据实际需求定制特殊尺寸的PPR管,如对于PPR管的使用场景和管道需求不同,需要加装阀门和管接头等,此时需要规划特殊的管道布局和选用合适的管材尺寸,以满足实际应用需求,确保管道安全运行。
在实际使用过程中,我们还需注意选择优质的PPR管材料,保证其质量,并遵循严格管道安装标准进行安装,确保管道运行的安全和可靠性。
总之,PPR管作为一种环保节能的新型管材,具有较好的性能表现,可满足建筑工程中多样化的需求,为我们的生活提供了方便。

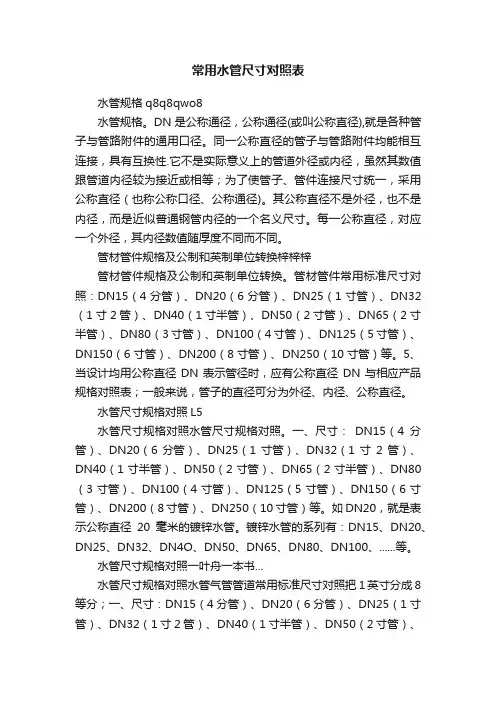

常用水管尺寸对照表
常用水管尺寸对照表水管规格q8q8qwo8水管规格。
DN是公称通径,公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接,具有互换性.它不是实际意义上的管道外径或内径,虽然其数值跟管道内径较为接近或相等;为了使管子、管件连接尺寸统一,采用公称直径(也称公称口径、公称通径)。
其公称直径不是外径,也不是内径,而是近似普通钢管内径的一个名义尺寸。
每一公称直径,对应一个外径,其内径数值随厚度不同而不同。
管材管件规格及公制和英制单位转换梓梓梓管材管件规格及公制和英制单位转换。
管材管件常用标准尺寸对照:DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。
5、当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表;一般来说,管子的直径可分为外径、内径、公称直径。
水管尺寸规格对照L5水管尺寸规格对照水管尺寸规格对照。
一、尺寸:DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。
如DN20,就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有:DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
水管尺寸规格对照一叶舟一本书...水管尺寸规格对照水管气管管道常用标准尺寸对照把1英寸分成8等分;一、尺寸:DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。
给排水管件规格大全
--
--
--
--
110
--
160
--
--
--
75
110
--
160
消音三通 消音异径 三通 消音四通 消音立管 检查口 螺旋降噪 器 消音管件 中空壁消 音管封水 环 中空螺旋 消音管Ⅰ 型)封水 中空螺旋 消音管Ⅱ 型)封水 存水弯 存水弯 (带检查 口) 单承插存 水弯(带 检查口) P型存水 弯 P型存水 弯(带检 查口) P型加长 存水弯 P型加长 存水弯 (带检查 存水弯 S型存水 弯 S型存水 弯(带检 查口) U型存水 弯 U型存水 弯(带检 查口) U型存水 弯(带虹 吸) U型存水 湾(带检 查口及虹 伸缩节
异径四通
--
--
50×32
75×50
110×50 110×75
-------
---40×32 ---
---50×40 50 --
75×50 75×50 75×50 75×50 75 --
110×50
160×110 110×75 110×50 125×75 160×110 110×75 125×110 160×125 110×50 -160×110 110×75 110×50 -160×110 110×75 110 110 125 -160 --
联塑PVC-U排水管 点击种类名称查看 40管 50管 75管 110管 125管 2 ---2 ---2.3 -2.3 3.8 3.2 2.8 3.2 3.8 3.2 -3.2 --
160管 4 3.5 4 5
---75× 50 1.8
----
4.8 4.8 --
5 5 --
6 6 4
----
7 7 5
排水管管径尺寸对照表
排水管管径尺寸对照表
排水管管径尺寸对照表如下:
1.尺寸:DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32
(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。
2.把1英寸分成8等分:1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通
常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示,单位还是英寸。
如果分母和分子能够约分(如分子是2、4、8、
16、32)就应该约分。
英寸的表示是在右上角打上两撇,如1/2"
如DN25(25mm,下同)的水管就是英制1"的水管,也是以前的8分水管。
如DN15的水管就是英制1/2"的水管,也是以前的4分水管。
如DN20的水管就是英制3/4"的水管,也是以前的6分水管。
水管规格尺寸对照表精品
水管尺寸规格对照水管气管管道常用标准尺寸对照把1英寸分成8等分;1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示,单位还是英寸。
如果分母和分子能够约分(如分子是2、4、8、16、32)就应该约分。
英寸的表示是在右上角打上两撇,如1/2"如DN25(25mm,下同)的水管就是英制1"的水管,也是解放前的8分水管。
DN15的水管就是英制1/2"的水管,也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管,也是解放前的6分水管。
一、尺寸:DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)、DN250(10寸管)等。
二、标准:有英制标准和国际标准两种。
三、材质:材质就有很多,根据不同的需要。
1、塑料管:有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管:镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
---------------------------------------------------------------------我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20,就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有:DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称,是解放前我国落后,没有自己的规格和单位,就沿用了英国的单位。
英国的单位是:1英尺(ft)=12英寸1英寸(in)=1000英丝(mil)。

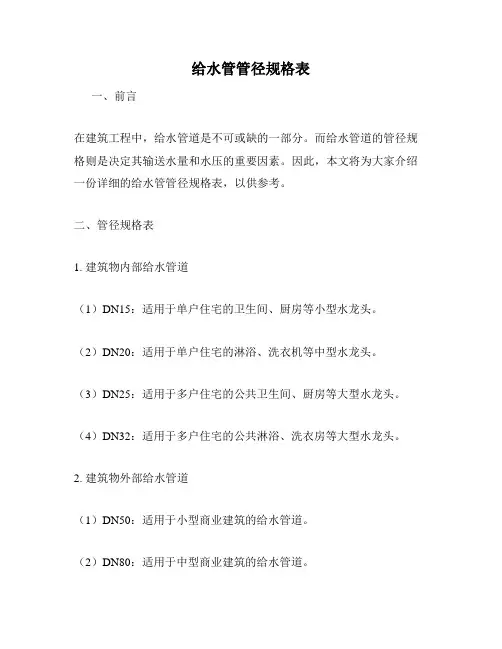

给水管管径规格表
给水管管径规格表
一、前言
在建筑工程中,给水管道是不可或缺的一部分。
而给水管道的管径规格则是决定其输送水量和水压的重要因素。
因此,本文将为大家介绍一份详细的给水管管径规格表,以供参考。
二、管径规格表
1. 建筑物内部给水管道
(1)DN15:适用于单户住宅的卫生间、厨房等小型水龙头。
(2)DN20:适用于单户住宅的淋浴、洗衣机等中型水龙头。
(3)DN25:适用于多户住宅的公共卫生间、厨房等大型水龙头。
(4)DN32:适用于多户住宅的公共淋浴、洗衣房等大型水龙头。
2. 建筑物外部给水管道
(1)DN50:适用于小型商业建筑的给水管道。
(2)DN80:适用于中型商业建筑的给水管道。
(3)DN100:适用于大型商业建筑的给水管道。
(4)DN150:适用于工业建筑的给水管道。
三、管径规格选择的注意事项
1. 根据建筑物的用途和水龙头数量来选择管径规格。
2. 管径规格过小会导致水压不足,影响使用效果;过大则会浪费水资源。
3. 在选择管径规格时,还需考虑管道的材质、长度、弯头数量等因素。
四、总结
给水管道的管径规格是建筑工程中不可忽视的一部分。
通过本文所提
供的管径规格表,我们可以更加准确地选择适合自己建筑物的管径规格,从而保证水资源的合理利用和使用效果的最大化。
给排水管件尺寸
图31加强型不锈钢卡箍
表31加强型不锈钢卡箍规格尺寸
4.3.4钢带型橡胶密封圈:钢带型橡胶密封圈见图32规格尺寸见表32。
图32钢带型橡胶密封圈
表32钢带型橡胶密封圈规格尺寸
4.3.5拉锁型橡胶密封圈:拉锁型橡胶密封圈见图33规格尺寸见表33。
4.2.588°大半径弯头:88°大半径弯头见图7,尺寸和质量见表7。
图788°大半径弯头
表7大半径弯头尺寸和质量
4.2.688°鸭脚支撑弯头,排水落差较大,立管转横管时安装鸭脚支撑弯头。88°鸭脚支撑弯头见图8,尺寸和质量见表8。
图888°鸭脚支撑弯头
表8 88°鸭脚支撑弯头尺寸和质量
4.2.788°长短弯头:88°长短弯头见图9,尺寸和质量见表9。
图33拉锁型橡胶密封圈
表33拉锁型橡胶密封圈规格尺寸
图15承重短管图16承重短管支架
表15承重短管尺寸和质量
表16承重短管支架尺寸和质量
4.2.14 P型存水弯:P型存水弯见图17,尺寸和质量见表17。
图17P型存水弯
表17 P型存水弯尺寸和质量
4.2.15S型存水弯:S型存水弯见图18,尺寸和质量见表18。
图18 S型存水弯
表18S型存水弯尺寸和质量
图1直管
表1直管尺寸和质量单位为毫米
续表1
4.2管件:应使用机压砂型铸造工艺生产。
各端最小直管段长度l见图2,不应小于表2规定。
①管件②不锈钢卡箍③直管
图2管及管件最小直管段长度
表2最小直管段长度单位为毫米
4.2.1 45°弯头:45°弯头见图3,尺寸和质量见表3。
图3 45°弯头
给排水管件尺寸
4 尺寸、外形及质量时间:2007-01-16 来源:作者:4.1 直管:应使用离心铸造工艺生产直管。
直管长度L=3000mm±20mm,尺寸和质量见图1和表1。
图1 直管表1 直管尺寸和质量单位为毫米续表14.2 管件:应使用机压砂型铸造工艺生产。
各端最小直管段长度l见图2,不应小于表2规定。
①管件②不锈钢卡箍③直管图2 管及管件最小直管段长度表2 最小直管段长度单位为毫米4.2.1 45°弯头:45°弯头见图3,尺寸和质量见表3。
图3 45°弯头表3 45°弯头尺寸和质量4.2.2 88°弯头:88°弯头见图4,尺寸和质量见表4。
图488°弯头表488°弯头尺寸和质量4.2.3 乙字弯头:乙字弯头见图5,尺寸和质量见表5。
图5 乙字弯头表5 乙字弯头尺寸和质量4.2.4 88°小半径弯头:88°小半径弯头见图6,尺寸和质量见表6。
图6 88°小半径弯头表6 88°小半径弯头尺寸和质量4.2.5 88°大半径弯头:88°大半径弯头见图7,尺寸和质量见表7。
图788°大半径弯头表7大半径弯头尺寸和质量4.2.6 88°鸭脚支撑弯头,排水落差较大,立管转横管时安装鸭脚支撑弯头。
88°鸭脚支撑弯头见图8,尺寸和质量见表8。
图888°鸭脚支撑弯头表888°鸭脚支撑弯头尺寸和质量4.2.7 88°长短弯头:88°长短弯头见图9,尺寸和质量见表9。
图988°长短弯头表988°长短弯头尺寸和质量4.2.8 45°三通:45°三通见图10,尺寸和质量见表10。
图1045°三通表1045°三通尺寸和质量4.2.9 88°三通:88°三通见图11,尺寸和质量见表11。
常见给排水管材国标壁厚尺寸表
国标壁厚(mm) 2.50 2.50 2.75 3.00 3.00 3.50 3.50 3.50 3.75 3.75 4.00
范围值(mm) 2.5±10% 2.5±10% 2.75±10% 3.0±10% 3.0±10% 3.5±10% 3.5±10% 3.5±10% 3.75±10% 3.75±10% 4.0±10%
衬塑钢管国标尺寸 钢管国标壁厚(mm)
3.5 3.5 3.8 衬塑国标壁厚(mm) 1.5 1.5 1.5
范围值(mm) ±0.5 ±0.5 ±0.5
范围值(mm) ±0.2 ±标壁厚(mm)
范围值(mm)
1.6
1.6-1.8
1.6
1.6-1.8
1.7
1.7-2.0
球墨铸铁排水管国标壁厚尺寸表
国标壁厚(mm)
范围值(mm)
3.6-4.3
3.6-4.3
3.7-4.4
3.7-4.4
4.1-4.8
4.1-4.8
规格型号 DN32 DN40 DN50
规格型号 DN32 DN40 DN50
PPR冷水管材国标壁厚尺寸表S4系列
国标壁厚(mm) 2.30 2.80 3.60 4.50 5.60 7.10
范围值(mm) 2.3±0.05 2.8±0.05 3.6±0.05 4.5±0.05 5.6±0.05 7.1±0.05
PPR热水管材国标壁厚尺寸表S3.2系列
国标壁厚(mm) 2.80 3.50 4.40 5.50 6.90 8.60
规格型号 DE50 DE75 DE110 DE160
规格型号 DE20 DE25 DE32 DE40 DE50 DE63
规格型号 DE20 DE25 DE32 DE40 DE50 DE63
给排水常用管材尺寸对照表
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700 DN800 DN900 DN1000 DN1100 DN1200 DN1300 DN1400 DN1500 DN1600 DN1700 DN1800 DN1900 DN2000 DN2100 DN2200 DN2300 DN2400 DN2500
无缝钢管 GB/T8163-2008
HG20553(Ⅰa) HG20553(Ⅱ)
D21.3×2.9 D26.9×2.9 D33.7×3.2 D42.4×3.6 D48.3×3.6 D60.3×4.0 D76.1×4.5 D88.9×4.5 D114.3×5.0 D168.3×5.0 D219.1×6.3 D273.0×6.3 D323.9×6.3 D355.6×8.0 D406.4×8.0 D457×8.0 D508×10.0 D610×10.0 D711×10.0 D813×11.0 D914×11.0 D1016×12.5
说明
给排水工程中管径大于DN250,输送 介质为水的管道,不推荐采用无缝钢 管,所选用钢管壁厚等级: Sch20(DN>50),Sch40(DN≤50), 制 造验收标准GB/T8163,尺寸标准 HG20553,或GB/T17395
GB/T3091-2008可 作为镀锌钢管及 其他类型钢管热 镀锌处理的技术 标准
表中带【 】的尺寸规格属于规范 SY/T5037-2000之外的规格,材料表 中须注明,提交商务部与供货方协商 供货
图纸上可标注为 常用于室内给水管道,冷水管选用 含有腐蚀性介质的压力排污管道可考 DN,但在说明中 S5,热水管选用S2.5,图纸上可标注 虑采用,低温易变脆,严寒地区慎 应附规格对照表 为DN,但在说明中应附规格对照表 用,埋地管道过路须加套管
国标水管规格尺寸对照表
国标水管规格尺寸对照表一、引言二、国标水管规格尺寸分类根据国家标准,水管的规格尺寸主要分为以下几类:钢管、铸铁管、塑料管和复合管。
每种类型的水管都有相应的规格和尺寸范围。
1. 钢管钢管是一种常用的水管材料,具有优良的耐压和耐腐蚀性能。
国标规定的钢管的规格尺寸主要包括外径和壁厚两个参数。
其中,外径通常以毫米为单位,壁厚以毫米或厘米为单位表示。
常见的钢管规格尺寸有:Φ76×3、Φ108×4、Φ159×4.5等。
2. 铸铁管铸铁管是一种坚固耐用的水管材料,适用于大型水利工程和城市供水系统。
国标规定的铸铁管的规格尺寸主要包括口径、壁厚和长度三个参数。
口径以毫米为单位,壁厚和长度通常以毫米或厘米表示。
常见的铸铁管规格尺寸有:DN100×6、DN150×7、DN200×8等。
3. 塑料管塑料管是一种轻质、耐腐蚀的水管材料,广泛应用于家庭装修和小型建筑工程。
国标规定的塑料管的规格尺寸主要包括外径、壁厚和长度三个参数。
外径以毫米为单位,壁厚和长度通常以毫米或厘米表示。
常见的塑料管规格尺寸有:Φ20×2、Φ32×2.5、Φ50×3等。
4. 复合管复合管是一种结合了不同材料优点的水管,具有耐压、耐腐蚀和耐热等特点。
国标规定的复合管的规格尺寸主要根据不同材料的性能和用途确定。
常见的复合管规格尺寸有:Φ26×3.5、Φ40×4.5、Φ63×6等。
三、水管规格尺寸的选择原则在工程设计和施工中,选择合适的水管规格尺寸至关重要。
以下是一些选择水管规格尺寸的原则和注意事项:1. 流量要求:根据工程需要的流量大小,选择相应口径的水管。
口径越大,流量越大。
2. 压力要求:根据工程需要的压力大小,选择相应壁厚的水管。
壁厚越大,抗压能力越强。
3. 环境要求:根据工程所处的环境条件,选择适应该环境的水管材料。
例如,在腐蚀性环境中应选择耐腐蚀的水管。
给水管径尺寸对照表
给水管径尺寸对照表给水管径尺寸对照表在建筑工程中,给水管道的设计和施工是非常重要的一环。
而给水管道的管径尺寸则是设计中的一个重要参数。
不同的管径尺寸会影响到水流量、水压等因素,因此在设计中需要根据实际情况选择合适的管径尺寸。
下面是一份常用的给水管径尺寸对照表,供大家参考。
管径尺寸(mm) 水流量(L/S) 水流速度(m/s) 适用场合15 0.06 0.6 单户生活用水、小型商业用水20 0.12 0.6 单户生活用水、小型商业用水25 0.20 0.6 单户生活用水、小型商业用水32 0.40 0.6 多户生活用水、中型商业用水40 0.60 0.6 多户生活用水、中型商业用水50 1.00 0.6 多户生活用水、大型商业用水65 1.60 0.6 大型商业用水、小型工业用水80 2.40 0.6 大型商业用水、小型工业用水100 4.00 0.6 大型商业用水、中型工业用水125 6.30 0.6 大型商业用水、中型工业用水150 9.00 0.6 大型商业用水、大型工业用水200 16.00 0.6 大型商业用水、大型工业用水从上表可以看出,不同的管径尺寸对应着不同的水流量和水流速度。
一般来说,管径越大,水流量越大,但是水流速度会降低。
因此,在选择管径尺寸时,需要根据实际情况综合考虑。
如果水流量较大,可以选择较大的管径尺寸,但是如果水流速度过低,会影响到水的使用效果。
另外,不同的场合也需要选择不同的管径尺寸。
比如,单户生活用水和小型商业用水可以选择较小的管径尺寸,而大型商业用水和大型工业用水则需要选择较大的管径尺寸。
总之,在给水管道的设计和施工中,选择合适的管径尺寸非常重要。
通过上表的对照,可以根据实际情况选择合适的管径尺寸,保证水的流量和流速达到最佳效果。
同时,在施工过程中,也需要注意管道的材质、施工质量等因素,确保管道的安全和可靠性。
一般管道常用标准尺寸对照表格式已好直接打印
一般管道常用标准尺寸对照表格式已好直接打印 Revised by BLUE on the afternoon of December 12,2020.水管气管管道常用标准尺寸对照:1英寸=2.54厘米把1英寸分成8等分;1/81/43/81/25/83/47/8英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示,单位还是英寸。
如果分母和分子能够约分(如分子是2、4、8、16、32)就应该约分。
英寸的表示是在右上角打上两撇,如1/2"如DN25(25mm,下同)的水管就是英制1"的水管,也是解放前的8分水管。
DN15的水管就是英制1/2"的水管,也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管,也是解放前的6分水管。
一、尺寸:见附表二、标准:有英制标准和国际标准两种。
三、材质:材质就有很多,根据不同的需要。
1、塑料管:有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管:镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20,就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有:DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称,是解放前我国落后,没有自己的规格和单位,就沿用了英国的单位。
英国的单位是:1英尺(ft)=12英寸1英寸(in)=1000英丝(mil)。
其中水管的规格是英寸的分数,刚好是把一英寸分成了八份就好表示水管的规格,就创造了一个英分的单位。
其实没有英分这个单位,而是用分数带上英寸来表示1英寸以下的尺寸。
把英寸分成8分,应该是这样说:1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示,单位还是英寸。
给排水管材选用表
建筑给排水管材选用表(室内给水)
仅供个人学习参考
仅供个人学习参考
管刷防锈漆两道,调和漆两道(屋面雨水排水管道可刷沥青漆两道)。
仅供个人学习参考
建筑给排水管材选用表(热水)
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
保温层做法见国标图集03S401《管道和设备保温、防结露及电伴热》。
建筑给排水管材选用表(室内排水)
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考
仅供个人学习参考。
水管直径规格对照表
水管直径规格对照表水管是重要的输送介质的管道,广泛应用于城市给排水系统、工业输送管道等领域。
水管的直径规格是衡量水管尺寸的重要指标,不同直径的水管适用于不同场景和需求。
下面是水管直径规格对照表的相关参考内容。
一、PVC-U排水管直径规格对照表:PVC-U排水管是一种常用的排水管道系统,具有耐腐蚀、密封性好、施工方便等特点。
根据国家标准GB/T 5836.1-2006《地方排水管道用硬聚氯乙烯(pvc-U)管材第1部分:管材》对PVC-U排水管的直径规格进行了规定,对照表如下:直径(mm)壁厚(mm)50 1.875 2.3110 3.2160 4.5200 5.6250 6.9315 8.6355 9.7400 11.0450 12.4500 13.9630 17.5二、HDPE给水管直径规格对照表:HDPE给水管是一种具有优良的耐腐蚀性、耐低温性和抗冲击性的管道材料,广泛用于城市供水系统。
根据国家标准GB/T 13663.2-2005《给水用聚乙烯(PE)管道系统第2部分:管材》对HDPE塑料给水管的直径规格进行了规定,对照表如下:公称直径(mm)壁厚(mm)20 2.025 2.332 2.940 3.750 4.663 5.875 6.890 8.2110 10.0125 11.4160 14.6200 18.2250 22.7315 28.6355 32.2400 36.3450 40.9500 45.4560 51.1630 57.3三、铸铁管直径规格对照表:铸铁管是一种传统的管道材料,具有高强度、耐用、耐腐蚀等特点,广泛用于给水、排水系统。
根据国家标准GB/T 13295-2008《普通铸铁管》对铸铁管的直径规格进行了规定,对照表如下:公称直径(mm)壁厚(mm)50 3.065 3.080 3.2100 3.3125 3.5150 3.7200 4.0250 4.5300 4.9350 5.3400 5.8450 6.4500 7.0600 8.2700 9.5800 10.9900 12.21000 13.5四、不锈钢管直径规格对照表:不锈钢管是一种耐高温、耐腐蚀的管道材料,适用于化工、石油、医药等行业。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
公称直径 DN15 DN20 DN25 DN32 DN40 DN50 DN65(DN75) DN80(DN90) DN100 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 DN700 DN800 DN900 DN1000 DN1100 DN1200 DN1300 DN1400 DN1500 DN1600 DN1700 DN1800 DN1900 DN2000 DN2100 DN2200 DN2300 DN2400 DN2500 钢骨架聚乙烯复合管 CJ/T189-2007 Q235/PE80 PN1.0MPa PN1.6MPa PVC-U排水管 GB/T5836.1-2006 建筑排水管 PVC-U双壁波纹管 GB/T18477.1-2007 内径尺寸系列 外径尺寸系列 SH3405-1996 碳钢、合金钢管 公称直径 无缝钢管 焊接钢管 外径全部为Ⅰ系列 外径全部为Ⅰ系列 DN15 D22×3.0 DN20 D27×3.0 DN25 D34×3.5 DN32 D42×3.5 DN40 D48×4.0 DN50 D60×3.5 DN65 D76×4.5 DN80 D89×4.5 DN100 D114×5.0 DN150 D168×5.5 D168×5.0 DN200 D219×6.5 D219×6.0 DN250 D273×6.5 D273×6.0 DN300 D325×6.5 D325×7.0 DN350 D356×8.0 D356×8.0 DN400 D406×8.0 D406×8.0 DN450 D457×8.0 D457×8.0 DN500 D508×9.5 D508×9.0 DN600 D610×9.5 D610×9.0 DN700 D711×10 DN800 D813×10 DN900 D914×11 DN1000 D1016×11 DN1100 D1118×12 DN1200 【D1220×13】 DN1300 D1321×13 DN1400 【D1420×14】 DN1500 D1524×14 DN1600 【D1620×15】 DN1700 D1727×16 DN1800 【D1820×16】 DN1900 D1930×18 DN2000 【D2020×18】 SH3405-1996 不锈钢无缝管 Sch5S Sch10S 适用于室内饮用水 耐腐蚀压力管道 D22×1.6 D22×2.0 D27×1.6 D27×2.0 D34×1.6 D34×2.8 D42×1.6 D42×2.8 D48×1.6 D48×2.8 D60×1.6 D60×2.8 D76×2.0 D76×3.0 D89×2.0 D89×3.0 D114×2.0 D114×3.0 D168×2.8 D168×3.5 D219×4.0 D273×4.0 D325×4.5 D356×5.0 D406×5.0
管径的标注可采用外径标注,也可用 内径标注 常用于埋地的生产生活给水管线; 说明:( )内 消防配管可用于埋地敷设的的喷淋 指塑料排水管 水配管,取代镀锌钢管(镀锌钢管 的公称直径 不适合于埋地。)电熔管件接头。 管材参考标准HG/T3707-2003 无壁厚等级的划分,图 面标注管径建议使用公 称直径DN,【 】内的规 格不推荐使用。100以下 的管道公称直径DN与公 称外径dn一致,安装图 集96S406 管材等级根据其外部荷载的承受能 力,即环刚度SN级别来划分,普通级 SN4,加强级SN8,特殊情况下选用 SN16,均为弹性密封圈接口。以上内 说明 容适用于所有材质的双壁波纹管。其 他相关标准CECS122:2001 ,安装图 集04S520 SH3405中焊接钢管的外径尺寸为Ⅰ、Ⅱ系 列合并,表中带【 】的外径尺寸为Ⅱ系 列,与Ⅰ系列交错排列,易造成混乱。在 给排水管道工程中,DN>1000的焊接钢管 不建议使用该标准,所选用钢管壁厚等 级:Sch20(DN≥50),Sch40(DN<50), 参考标准GB/T14796-1994,壁厚等级 Sch5S适用于室内给排水;Sch10S适用于 工作压力不大于1.6MPa的腐蚀性介质管 道或者是纯水、脱盐水管道
dn110×5.5 dn160×6.0 dn200×6.0 dn250×10.5 dn315×11.5 dn355×12.0 dn400×12.5 dn450×13.5 dn500×13.5 dn630×23.0
பைடு நூலகம்
dn50×4.5 dn63×4.5 dn75×5.0 dn90×5.5 dn110×7.0 dn160×9.0 dn200×9.5 dn250×12.0 dn315×13.0 dn355×14.0 dn400×15.0 dn450×16.0 dn500×18.0
DN/ID 100 DN/ID 150 DN/ID 200 DN/ID 250 DN/ID 300 DN/ID 350 DN/ID 400 DN/ID 450 DN/ID 500 DN/ID 600 DN/ID 700 DN/ID 800 DN/ID 1000
DN/OD 110 DN/OD 160 DN/OD 200 DN/OD 250 DN/OD 315 DN/OD 355 DN/OD 400 DN/OD 450 DN/OD 500 DN/OD 630 DN/OD 710 DN/OD 800 DN/OD 1000
dn32×(2.0~2.4) 【dn40×(2.0~2.4)】 dn50×(2.0~2.4) dn75×(2.3~2.7) 【dn90×(3.0~3.5)】 dn110×(3.2~3.8) dn160×(4.0~4.6) dn200×(4.9~5.6) dn250×(6.2~7.0) dn315×(7.8~8.6)
