低等级公路设计纬地道路设计软件
纬地道路设计软件指导手册简版
3.1运行软件图1-1-1程序界面3.2建立设计项目点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。
3.3打开数字地形图应用AutoCAD打开数字化地形图。
3.4平面线形设计3.4.1打开“主线平面设计”对话框点击“设计”→“主线平面设计”，打开主对话框，如下图所示。
图1-1-2主线平面设计对话框对于已有项目，“主线平面设计”启动后，自动打开并读入当前项目中所指定的平面交点数据。
用户点按“计算绘图”后便可在当前屏幕浏览路线平面图形。
3.4.2确定交点1)单击主线平面设计对话框上的【拾取】按钮，从图中选择路线起点位置，获得路线起点的坐标，并显示在对话框上（图1-1-3）。
也可以在键盘上直接输入起点的坐标。
图1-1-3 起点的坐标2)单击对话框上的【插入】按钮，从图中选择（或者键盘输入）路线其它交点的坐标，可以连续选择多个交点的位置，也可以只选择一个交点的位置，按“ESC”键退出交点位置的选择，返回主线平面设计对话框。
结果见图1-1-4。
图1-1-4路线交点说明：（1）“交点序号”、“交点名称”“交点序号”显示的是软件对交点的自动编号，起点为0，依次增加。
“交点名称”编辑框中显示或输入当前交点的名称，交点名称自动编排，一般默认为交点的序号，可以改成其它的任何名称，如起点改为BP ，终点改为EP 。
在调整路线时，如果在路线中间插入或删除交点，系统默认增减交点以后的交点名称是不改变的。
如果需要对交点名称进行重新编号，可在交点名称处单击鼠标右键，系统即弹出交点名称自动编号的选项菜单（如图1-1-5所示），选择对当前项目的全部交点进行“全部重新编号”，或“从当前交点开始重新编号”，或“以当前交点格式重新编号”。
路线起点交点1交点2 交点3 交点4图1-1-5交点编号（2）“X(N)”、“Y(E)”编辑框输入或显示当前交点的坐标数值。
（3）“插入”、“删除”按钮“插入”用来在当前交点位置之后插入一个交点；“删除”用来删除当前的交点。
道路设计软件—纬地与EiCAD对比分析

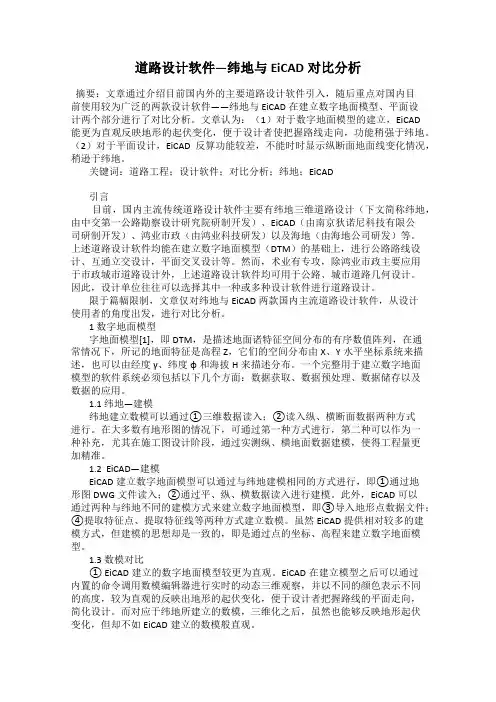

道路设计软件—纬地与EiCAD对比分析摘要：文章通过介绍目前国内外的主要道路设计软件引入，随后重点对国内目前使用较为广泛的两款设计软件——纬地与EiCAD在建立数字地面模型、平面设计两个部分进行了对比分析。
文章认为：（1）对于数字地面模型的建立，EiCAD能更为直观反映地形的起伏变化，便于设计者使把握路线走向，功能稍强于纬地。
（2）对于平面设计，EiCAD反算功能较差，不能时时显示纵断面地面线变化情况，稍逊于纬地。
关键词：道路工程；设计软件；对比分析；纬地；EiCAD引言目前，国内主流传统道路设计软件主要有纬地三维道路设计（下文简称纬地，由中交第一公路勘察设计研究院研制开发）、EiCAD（由南京狄诺尼科技有限公司研制开发）、鸿业市政（由鸿业科技研发）以及海地（由海地公司研发）等。
上述道路设计软件均能在建立数字地面模型（DTM）的基础上，进行公路路线设计、互通立交设计，平面交叉设计等。
然而，术业有专攻，除鸿业市政主要应用于市政城市道路设计外，上述道路设计软件均可用于公路、城市道路几何设计。
因此，设计单位往往可以选择其中一种或多种设计软件进行道路设计。
限于篇幅限制，文章仅对纬地与EiCAD两款国内主流道路设计软件，从设计使用者的角度出发，进行对比分析。
1 数字地面模型字地面模型[1]，即DTM，是描述地面诸特征空间分布的有序数值阵列，在通常情况下，所记的地面特征是高程Z，它们的空间分布由X、Y水平坐标系统来描述，也可以由经度γ、纬度φ和海拔H来描述分布。
一个完整用于建立数字地面模型的软件系统必须包括以下几个方面：数据获取、数据预处理、数据储存以及数据的应用。
1.1 纬地—建模纬地建立数模可以通过①三维数据读入；②读入纵、横断面数据两种方式进行。
在大多数有地形图的情况下，可通过第一种方式进行，第二种可以作为一种补充，尤其在施工图设计阶段，通过实测纵、横地面数据建模，使得工程量更加精准。
1.2 EiCAD—建模EiCAD建立数字地面模型可以通过与纬地建模相同的方式进行，即①通过地形图DWG文件读入；②通过平、纵、横数据读入进行建模。
纬地道路设计软件教程
纬地道路设计软件( HintCAD)教程目录第一章系统主要功能与常规应用步骤 (4)1.1系统主要功能 (4)1.2系统应用常规步骤 (9)1.3系统版本与安装说明 (11)第二章纬地设计向导与项目管理 (21)2.1纬地设计向导 (21)2.2项目管理 (27)2.3纬地项目中心 (30)第三章路线平面线形设计 (32)3.1前言 (32)3.2平面线形设计方法之一“曲线设计法” (32)3.3平曲线的设计方法之二“交点设计法” (46)3.4平面自动分图 (51)第四章纵、横断面数据准备与纵断面设计绘图 (56)4.1纵断面地面线数据输入 (56)4.2横断面地面线数据输入 (56)4.3纵断面动态拉坡设计 (57)4.4路线纵断面图绘制 (61)4.5边沟、排水沟沟底标高设计 (63)第五章路基设计计算 (65)5.1路基设计计算 (65)5.2路基超高与加宽的计算 (66)第六章参数化横断面设计绘图............................................... 错误!未定义书签。
6.1横断面设计与绘图 ................................................................... 错误!未定义书签。
6.2横断面修改................................................................................ 错误!未定义书签。
6.3挖台阶处理................................................................................ 错误!未定义书签。
6.4横断面重新分图........................................................................ 错误!未定义书签。
纬地道路辅助设计软件在低等级公路设计中数据编制与应用_岳海波
文章编号:1005-0574-(2010)03-0009-03纬地道路辅助设计软件在低等级公路设计中数据编制与应用岳海波1, 刘志伟2(兴安盟科尔沁右翼前旗交通局,内蒙古乌兰浩特137400; 2.兴安盟科尔沁右翼前旗农村公路管理所)摘 要:随着计算机的逐渐普及和电子科技的高度发展,甩掉绘图板及纸上绘图已不再是一句口号,利用计算机进行设计和绘图在整个设计行业已呈渐渐普及之势,而如何应用软件及熟练操作软件进行设计则成为首先需要解决的问题。
关键词:纬地道路辅助设计软件;低等级公路;应用中图分类号:U495 文献标识码:AA b s t r a c t:T h i s a r t i c l e d e s c r i b e s t h e w o r k o f o f f i c e d e s i g n f o r l o w-c l a s s h i g h w a y d e s i g n h o wt o u s e t h e H i n t C A Ds o f t w a r e f o rl o w-c l a s s h i g h w a y s u r v e y a n dd e s i g nf e a t u r e s.K e yw o r d s:H i n t C A Ds o f t w a r e;l o w-g r a d e h i g h w a y s;a p p l i c a t i o n1 设计前期准备工作一条公路测量结束后,将资料整理完毕,然后准备交点元素数据、中桩高程数据、横段数据,进行下一步路线设计。
1.1 交点元素数据编制工作交点元素数据如表1所示。
表1 交点元素数据表交点个数00000交点编号1交点桩号1半径1交点转角1前缓和段长度1后缓和段长度1交点编号2交点桩号2半径2交点转角2前缓和段长度2后缓和段长度2交点编号3交点桩号3半径3交点转角3前缓和段长度3后缓和段长度3……………… ①没有内容时,输入0补齐,如圆曲线,没有缓和曲线,后两位都输0。
道路设计软件—纬地与EiCAD对比分析
道路设计软件—纬地与EiCAD对比分析道路设计软件—纬地与EiCAD对比分析摘要：文章通过介绍目前国内外的主要道路设计软件引入，随后重点对国内目前使用较为广泛的两款设计软件——纬地与EiCAD在建立数字地面模型、平面设计两个部分进行了对比分析。
文章认为：（1）对于数字地面模型的建立，EiCAD能更为直观反映地形的起伏变化，便于设计者使把握路线走向，功能稍强于纬地。
（2）对于平面设计，EiCAD反算功能较差，不能时时显示纵断面地面线变化情况，稍逊于纬地。
关键词：道路工程；设计软件；对比分析；纬地；EiCAD引言目前，国内主流传统道路设计软件主要有纬地三维道路设计（下文简称纬地，由中交第一公路勘察设计研究院研制开发）、EiCAD （由南京狄诺尼科技有限公司研制开发）、鸿业市政（由鸿业科技研发）以及海地（由海地公司研发）等。
上述道路设计软件均能在建立数字地面模型（DTM）的基础上，进行公路路线设计、互通立交设计，平面交叉设计等。
然而，术业有专攻，除鸿业市政主要应用于市政城市道路设计外，上述道路设计软件均可用于公路、城市道路几何设计。
因此，设计单位往往可以选择其中一种或多种设计软件进行道路设计。
限于篇幅限制，文章仅对纬地与EiCAD两款国内主流道路设计软件，从设计使用者的角度出发，进行对比分析。
1 数字地面模型字地面模型[1]，即DTM，是描述地面诸特征空间分布的有序数值阵列，在通常情况下，所记的地面特征是高程Z，它们的空间分布由X、Y水平坐标系统来描述，也可以由经度γ、纬度φ和海拔H来描述分布。
一个完整用于建立数字地面模型的软件系统必须包括以下几个方面：数据获取、数据预处理、数据储存以及数据的应用。
1.1 纬地—建模纬地建立数模可以通过①三维数据读入；②读入纵、横断面数据两种方式进行。
在大多数有地形图的情况下，可通过第一种方式进行，第二种可以作为一种补充，尤其在施工图设计阶段，通过实测纵、横地面数据建模，使得工程量更加精准。
纬地软件介绍
数模视频
（二）纵断面设计
5. 纵断面设计 （1）纵断面数据输入
纬地系统开发了专门的纵断面地面线数据输入程序（简称“纵 断数据输入” ），其对话框如图所示，推荐用户使用此工具进 行中桩地面高程数据的输入。
（一）平面设计
一个设计项目的所有数据文件均在项目管理器中进行指定，由系 统统一进行管理。当添加、删除了某个文件或是重新指定了某个 文件后，“项目文件”菜单下的“保存退出”命令会自动亮显， 点击“保存退出”命令，则系统自动保存对项目文件所做的修改。 当用户在纬地系统中执行一个操作命令时，系统即从此处调用相 关的数据文件完成一个命令的操作，而不用在执行操作命令时才 去指定需要的文件，十分方便。 在纬地系统中，为了便于管理一个项目的数据文件，系统默认所 有数据文件名都和项目名称（如test3）同名，只是给每个数据文 件赋予不同的扩展名来区分不同的文件类型，所以用户不要隐藏 文件的扩展名，这样在查看数据文件的时候就可以清楚的知道该 文件是什么类型的文件。
一、软件简介
纬地系统主要功能包括：
公路路线设计 互通立交设计
公路全三维建模 （3DRoad）
三维数字地面模型 应用
一、软件简介
纬地系统利用实时拖动技术，使用户直接在计算机上 动态交互式完成公路路线的平(纵、横)设计、绘图、出 表；在互通式立交设计方面，系统更以独特的立交曲 线设计方法、起终点智能化接线和灵活批量的连接部 处理等功能而著称。
（3）平面计算绘图 用户在项目管理器中添加了平面交点文件（*.jd）后，
并在主线平面设计对话框中检查各个交点的曲线设置 和参数计算无误后，就可以进行平面计算绘图了。
公路工程方案适合的软件
公路工程方案适合的软件1. AutoCAD：AutoCAD是一款专业的CAD设计软件，它可以用于绘制公路的平面图、剖面图和立面图等。
在公路工程设计中，AutoCAD可以帮助工程师们快速、精准地绘制线路图和标注，提高工作效率和准确性。
同时，AutoCAD还支持多种文件格式的导入和导出，方便与其他软件进行数据交换和共享。
2. Civil 3D：Civil 3D是一款专业的土木工程设计软件，它提供了丰富的工具和功能，可以帮助工程师们进行公路设计和分析。
Civil 3D支持设计交通工程、道路设计、土方开挖、地形分析等，它还可以通过与AutoCAD的集成，实现公路设计和土地开发的一体化。
3. MicroStation：MicroStation是一种专业的CAD软件，它可以用于制作公路工程的设计和施工图。
MicroStation支持3D建模和信息建模，可以快速生成公路的平面图、立面图和剖面图，同时还可以进行线路设计、沿线地形分析、道路规划和勘测计算等。
4. Google Earth Pro：Google Earth Pro是一款功能强大的地理信息软件，它可以提供全球范围的卫星影像、地形图和实景图。
在公路工程规划阶段，工程师可以利用Google Earth Pro来获取道路所在地理位置的详细信息，进行交通流分析、环境评估和施工选址等。
5. HCS（Highway Capacity Software）：HCS是一种用于公路交通流量分析和容量评估的专业软件，它提供了多种分析方法和工具，可以帮助工程师们进行公路交通规划和设计。
HCS可以模拟不同交通情况下的道路通行能力和交通流量，从而指导道路的设计和交通管理。
在实际的公路工程中，还会用到许多其他软件，比如自动机器控制系统软件、工程管理软件、地理信息系统软件等。
根据不同的项目特点和需求，可以选择适合的软件来辅助工程的设计和管理。
总的来说，选择适合的软件对于公路工程方案设计和管理是至关重要的。
纬地道路辅助设计系统
漫游软件
1、软件简介
纬地数字交通与工程仿真平台系统（HintVR）是基于DTM和平、纵、横设计数据，即刻生成地面、道路、桥 梁、隧道等的三维真实模型，采用OpenGL赛车游戏开发技术，可自由填加汽车、树木、标志等，也可随意定制物 体的表面色彩纹理，实时进行任意位置、视点、高度、速度的三维全景行车（或飞行），摆脱3DMAX等的专业制 作。该软件是国内较早开发的专业道路虚拟现实系统，可应用于路线方案的汇报展示、比选与优化，直观应用于 线形视距检查、安全性分析和道路景观设计与评价等。
4)首次实现了图形自动排版技术，参数修改图形自动刷新，自动调整页码、图号，自动排列图形；
5)批量生成布置图、钢筋图，所有涵洞的工程数量全汇总表，各类涵洞的工程数量分类汇总表。
运行速度软件
纬地公路路线安全性分析系统(HintSF)以车辆的实际运行速度作为线形设计主要依据之一，可保证路线平、 纵、横各主要设计参数以及相关要素如视距、超高等指标与设计速度的合理搭配，以获得连续、一致的均衡设计。
外业手簿软件
纬地外业手簿（HintCE）主要用于公路、城市道路、互通式立交等的外业路线设计计算、调线计算和现场放 线计算。可以处理任意复杂的线形组合、施放中桩、边桩、边界以及桥桩（可以是一定角度的）并可与纬地道 路交通辅助设计系统相同的精度。软件支持使用WinCE、Pocket PC平台的掌上电脑，并可以与计算机随时传输数 据。施放路线、立交的中桩、边桩、界桩等，适合设计、施工、以及征地拆迁等的野外放线。软件支持使用 Windows CE平台的各种掌上电脑（具备手写输入、、名片管理、日程安排、记事、游戏、上等功能），可与计算 机数据传输，是使用PC1500/E500等计算设备进行外业设计与放线的升级软件。
涵洞软件
【2017年整理】纬地道路软件设计常见问题
【2017年整理】纬地道路软件设计常见问题纬地道路设计软件27个常见问题 1、边沟和挡土墙设计重叠问题,你好,我在横断面设计的时候护面墙伸到边沟里去了怎么办啊?? 在支挡构造处理的时候怎么设置填土线都不能解决问题~!麻烦您了~! 能不能说的详细点,我是菜鸟!谢谢你好～你说的这个问题多是出现在矩形边沟外边缘点直接接护面墙引起的。
可以通过修改设置边沟形状或护面墙型式来解决: 1、在控制参数输入中将此段边沟外侧增加一组数据，设置一个碎落台，碎落台外侧点接护面墙即可。
或者是将此段边沟外侧边坡设置为与护面墙同坡即可。
2、修改护面墙尺寸，使护面墙插入点以下的坡段坡度等于或小于边沟外侧边坡的坡度，也可以避免护面墙或上挡墙伸入到边沟。
2、纬地坐标问题,问题:你好，我现在用纬地道路软件件，因为我们都是搞低等级公路设计，不要坐标的，所以没发现坐标方面的问题，昨天我用坐标输入显示一条路，结果发现图形转角与实际情况相反，如果按照正确的转角输入计算，得出的坐标是错误的。
但在CAD窗口上面输入正确的坐标显示的图形却是正确的，请问这个问题是什么原因，如何处理。
答复:你好～根据你说的在CAD窗口输入坐标后显示的图形是正确的，说明你的交点坐标采用的是与CAD平台坐标系一致的数学坐标系。
而我们在工程实际测量采用的都是大地坐标系，即N E(或X Y)坐标系统，其中N坐标(或X 坐标，即北方向)方向对应于CAD窗口的Y方向，E坐标(或Y 坐标)方向对应于CAD窗口的X方向，刚好与CAD平台的坐标系相反。
纬地道路系统同样采用的是大地坐标系，所以你在纬地系统中输入交点坐标进行导入时，如果你的坐标资料采用的是数学坐标系的坐标，则需要将X Y坐标进行互换，在X坐标栏输入你的Y坐标值，在Y坐标栏输入你的X坐标值就可以了。
3、挡土墙系统做挡墙设计注意的问题,- 1 -问题:你好～我正在利用纬地挡土墙系统做挡土墙设计，由于刚刚接触该软件，不是很明白在进行完一侧设计后(比如左侧)，怎么才能进行右侧的设计，我要把两侧挡土墙同时绘制在横断面图里～请帮忙哈谢谢答复:你好～你所提到的需求在挡墙设计系统教程中有较详细的操作说明。
纬地道路软件HintCAD进行公路设计运行流程
纬地三维道路辅助设计系统（Hint CAD V5.0~6.0）软件使用手册黑龙江工程学院土木与建筑工程学院2014年8月纬地三维道路辅助设计系统（Hint CAD V5.0~6.0）公路设计项目软件运行流程1. 启动系统，开始一个设计项目1.1 新建项目任何一个新设计项目的开始，必须从新建项目出发。
执行菜单“项目—新建项目”，显示对话窗体（如图1-1所示）。
（1）输入“新建项目名称”，如“Test_2012”；（2）通过“浏览”指定项目路径及项目文件名称，宜新建文件夹，单独存放本项目全部数据文件及成果文件，如“D:\Test_2012\Test_2012.Prj”；（3）点击“确定”按钮，完成设定。
1.2 打开项目打开一个已建立并保存在某文件夹的设计项目。
执行菜单“项目—打开项目”，显示对话窗体。
浏览查找要打开的项目名称（*.Prj），点击“打开”按钮。
2. 平面设计任何一个设计项目必须从平面设计开始。
（运行一次后，不再是必须）2.1 数据录入任何一个项目第一次做平面设计，必须从录入平面设计数据开始。
当运行一次后，不再是必须，（除非修改数据）。
平面设计数据录入方式可用三种模式。
2.1.1 手工录入本操作模式用于将已经完成的公路的平面设计数据键盘输入纬地系统之中，并将其转化为纬地系统专用路线平面交点设计数据文件。
本系统支持两种输入模式。
模式1：按交点桩号或交点间距模式录入平面设计数据执行菜单“数据—平面数据导入/导出”，显示对话窗体，如图2-1。
按格式要求键盘输入平面设计数据（适用于交点桩号/交点间距模式）。
点击按钮“导入为交点数据”，保存数据，文件名*.jd。
注意，最后一行数据的半径、偏角、缓和曲线等数据均应为零。
图1-1 新建设计项目窗体图2-1 按交点桩号/间距输入平面设计数据图2-2 按交点坐标输入平面设计数据模式2：按交点坐标模式录入平面设计数据执行菜单“数据—平面交点导入/导出”，显示对话窗体，如图2-2。
纬地软件
一、纬地道路交通辅助设计系统(HintCAD)纬地道路交通辅助设计系统(HintCAD) 是路线与互通式立交设计的大型专业CAD 软件。
该系统由中交第一公路勘察设计研究院结合多个工程实践研制开发。
纬地系统秉承本院近半个世纪的公路勘察设计经验，汲取国内外专业软件之所长，推陈出新，它是先进的工程设计理念和尖端的计算机软件技术的结晶。
系统具有专业性强，与实际工程设计结合紧密、符合国人习惯、实用灵活等特点。
系统使用BjectARX及Visual C++编程，支持AutoCAD2000/2002/2004/2006/2008/2009/2010/2011/2012等中、英文版本操作平台和Windows9X/NT/2000/XP/VISTA/Win7等操作系统, 系统主要功能包括：公路路线设计、互通立交设计、三维数字地面模型应用、公路全三维建模（3DRoad）等。
适用于高速、一、二、三、四级公路主线、互通立交、城市道路及平交口的几何设计。
系统同时提供标准版、专业版、数模版和网络版软件，用户可根据不同需求自由选择。
纬地系统利用实时拖动技术，使用户直接在计算机上动态交互式完成公路路线的平(纵、横)设计、绘图、出表；在互通式立交设计方面，系统更以独特的立交曲线设计方法、起终点智能化接线和灵活批量的连接部处理等功能而著称。
最新的数模版不仅支持国内常规的基于外业测量数据基础上的路线与互通式立交设计，更可以利用三维电子地形图、以及激光雷达扫描得到的点云数据等，建立三维数模并直接获得准确的纵、横断地面线数据，进而进行平、纵、横系统化设计；在省去外业测量的人马劳顿和缩短设计周期的同时，更使得大范围的路线方案深度比选更加方便快捷。
它具有“高速、海量和高精度”的显著特点，是纬地数模引擎相对于国内外各种公路CAD软件数模功能的绝对优势。
系统针对不同用户的不同功能需求分为标准版、专业版、数模版，以及对应的中英文版本。
并且针对不同规模的用户群体分为单机版与网络版，单机版为一套软件锁控制一台电脑单独使用，网络版为一套软件锁控制局域网内多台电脑同时登陆使用。
纬地道路设计软件介绍-20220306103042
纬地道路设计软件介绍20220306103042一、软件概述二、主要特点1. 强大的设计能力：纬地道路设计软件支持多种道路设计规范，可满足不同地区、不同等级道路的设计需求。
2. 智能化操作：软件采用图形化界面，操作简单直观。
通过智能化的设计工具，大大提高了设计效率。
3. 数据兼容性：软件支持多种数据格式，可与AutoCAD、Excel等软件无缝对接，方便用户进行数据交换和共享。
4. 丰富的绘图功能：软件内置了丰富的绘图工具，可轻松绘制道路平面、纵断面、横断面等图纸。
5. 动态修改与实时反馈：在设计过程中，软件可实时反馈设计结果，便于用户及时调整设计方案。
6. 专业团队支持：纬地道路设计软件拥有专业的技术团队，为用户提供全方位的技术支持和服务。
三、核心功能1. 路线设计：软件可根据地形、地质等条件，自动多种路线方案，供用户选择。
2. 纵断面设计：通过输入设计参数，软件可自动纵断面设计图，并支持动态修改。
3. 横断面设计：软件提供了丰富的横断面模板，用户可根据需求进行自定义，实现快速设计。
4. 土石方计算：软件可自动计算出土石方工程量，为项目预算提供依据。
5. 安全设施设计：软件内置了多种安全设施设计模块，如护栏、标志、标线等，方便用户进行设计。
6. 工程量统计：软件可自动统计各项工程量，报表，便于项目管理和决策。
四、应用场景1. 公路工程设计：适用于各级公路的新建、改建和扩建工程。
2. 市政道路设计：适用于城市道路、广场、停车场等工程设计。
3. 园林景观设计：适用于公园、景区等景观道路设计。
4. 交通设施设计：适用于交通安全设施、交通标志标线等设计。
5. 工程咨询与评估：为工程咨询、项目评估等提供技术支持。
纬地道路设计软件介绍20220306103042五、用户体验优化1. 个性化设置：纬地道路设计软件允许用户根据个人习惯和项目需求，自定义工具栏、快捷键等，提高工作效率。
2. 云端服务：软件支持云端存储，用户可以随时随地访问设计文件，实现跨平台协作。
纬地道路软件操作教程
3C型曲线和S型曲线设计
C型曲线和S型曲线输入软件注意事项
如果用交点法输入，一般在没有特殊要求的情况下，可以按照普通交点法输入交点坐标，圆曲线，缓和曲线参数就可以
01
如果采用线元法输入，需要注意回旋线的开始半径和结束半径，因为两交点之间的两个回旋线是直接连接的需要注意前交点的出缓和曲线，它的开始半径是该交点的圆曲线半径，他的结束半径为零，而紧接着下一个缓和曲线，它的开始半径为0，结束半径为后交点的圆曲线半径，不能把他们当成不完整缓和曲线来输入
管理设置
项目管理器
图框表格模板设置
打开项目
保存项目
新建项目
设计向导
设计向导
作用使用要点关于自动计算设置超高和加宽过渡段的主要说明及适用情况
工具
项目检查
工具
纬地项目中心
工具
数据编辑器
02
PART ONE
分支主题
分支主题
道路基本线形及复杂线形的认识及平面设计方法
分支主题
道路基本线形及复杂线形的认识及平面设计方法
系统界面
平面设计
立交平面设计主线平面设计智能平面设计
新建项目
1项目
常规公路施工图设计项目操作
新建项目（指定项目名称、路径、新建公路路线设计项目）
2设计
主线平面设计（也可交互使用“立交平面设计”），进行路线平面线形设计与调整；直接生成路线平面图，在“主线平面设计或立交平面设计”对话框中点击“保存”得到*.jd数据和*.pm数据
常规公路施工图设计项目操作
低等级公路设计项目（注：一般低等级公路项目需在外业期间现场进行平面线形设计）
“项目管理器”中的“文件”管理页，选择“平面交点文件”一栏，指定平面导入生成平面交点文件（*.jd）并添加到项目中，点击“项目文件”菜单的“保存退出”
纬地软件介绍
（一）平面设计
一个设计项目的所有数据文件均在项目管理器中进行指定，由系 统统一进行管理。当添加、删除了某个文件或是重新指定了某个 文件后，“项目文件”菜单下的“保存退出”命令会自动亮显， 点击“保存退出”命令，则系统自动保存对项目文件所做的修改。 当用户在纬地系统中执行一个操作命令时，系统即从此处调用相 关的数据文件完成一个命令的操作，而不用在执行操作命令时才 去指定需要的文件，十分方便。 在纬地系统中，为了便于管理一个项目的数据文件，系统默认所 有数据文件名都和项目名称（如test3）同名，只是给每个数据文 件赋予不同的扩展名来区分不同的文件类型，所以用户不要隐藏 文件的扩展名，这样在查看数据文件的时候就可以清楚的知道该 文件是什么类型的文件。
二、纬地软件路面设计步骤
纬地软件操作是按照设计的先后步骤，一步一步进行 的，用户须按照此步骤从新建项目开始，逐步地进行 设计操作。软件应用的流程总体上就是我们进行公路 项目设计的流程，在设计中这些流程往往是环环相扣 的，例如用户要输出路基设计表，则须检查平面设计 是否已经完成，设计向导是否已经运行生成了超高、 加宽等文件，纵断面设计是否已经设计完成，是否进 行了路基设计计算的操作等步骤，然后才能进行输出 路基设计表的操作。当然，当用户已经完成了这些设 计步骤，并将设计生成的数据文件添加并保存在了纬 地的项目管理器中，则用户在纬地系统中打开该项目， 就直接可以进行路基设计表的输出了。
在进行路基设计计算之前，应检查： 平面设计已经完成、设计向导已运 行设置完毕、超高和加宽文件设置 正确、纵断面设计已经完成。
（三、横断面设计）
ቤተ መጻሕፍቲ ባይዱ
8. 横断面设计绘图 （1）横断面数据输入
说明：
要进行横断面设计绘图，首先要有横断面地面线数据文 件（*.hdm）。在所有需要手工输入的外业数据中，横 断面地面线数据输入的工作量是最大的了。因此纬地系 统不但开发了方便好用的横断地面线数据输入程序（简 称“横断数据输入” ），而且也支持纬地数据编辑器、 写字板、edit、Word及Excel等文本编辑器按照其数据格 式进行输入后保存的纯文本文件，另外还可以将纬地外 业手簿记录的横断面地面线数据自动导入进来。
纬地道路软件设计常见问题
纬地道路设计软件27个常见问题1、边沟和挡土墙设计重叠问题？你好,我在横断面设计的时候护面墙伸到边沟里去了怎么办啊?? 在支挡构造处理的时候怎么设置填土线都不能解决问题~!麻烦您了~! 能不能说的详细点,我是菜鸟!谢谢你好！你说的这个问题多是出现在矩形边沟外边缘点直接接护面墙引起的。
可以通过修改设置边沟形状或护面墙型式来解决：1、在控制参数输入中将此段边沟外侧增加一组数据，设置一个碎落台，碎落台外侧点接护面墙即可。
或者是将此段边沟外侧边坡设置为与护面墙同坡即可。
2、修改护面墙尺寸，使护面墙插入点以下的坡段坡度等于或小于边沟外侧边坡的坡度，也可以避免护面墙或上挡墙伸入到边沟。
2、纬地坐标问题？问题：你好，我现在用纬地道路软件件，因为我们都是搞低等级公路设计，不要坐标的，所以没发现坐标方面的问题，昨天我用坐标输入显示一条路，结果发现图形转角与实际情况相反，如果按照正确的转角输入计算，得出的坐标是错误的。
但在CAD窗口上面输入正确的坐标显示的图形却是正确的，请问这个问题是什么原因，如何处理。
答复：你好！根据你说的在CAD窗口输入坐标后显示的图形是正确的，说明你的交点坐标采用的是与CAD平台坐标系一致的数学坐标系。
而我们在工程实际测量采用的都是大地坐标系，即N E（或X Y）坐标系统，其中N坐标（或X 坐标，即北方向）方向对应于CAD窗口的Y方向，E坐标（或Y 坐标）方向对应于CAD 窗口的X方向，刚好与CAD平台的坐标系相反。
纬地道路系统同样采用的是大地坐标系，所以你在纬地系统中输入交点坐标进行导入时，如果你的坐标资料采用的是数学坐标系的坐标，则需要将X Y坐标进行互换，在X坐标栏输入你的Y坐标值，在Y坐标栏输入你的X坐标值就可以了。
3、挡土墙系统做挡墙设计注意的问题？问题：你好！我正在利用纬地挡土墙系统做挡土墙设计，由于刚刚接触该软件，不是很明白在进行完一侧设计后（比如左侧），怎么才能进行右侧的设计，我要把两侧挡土墙同时绘制在横断面图里！请帮忙哈谢谢答复：你好！你所提到的需求在挡墙设计系统教程中有较详细的操作说明。
(完整版)纬地道路设计软件指导手册简版
3.1运行软件图1-1-1程序界面3.2建立设计项目点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。
3.3打开数字地形图应用AutoCAD打开数字化地形图。
3.4平面线形设计3.4.1打开“主线平面设计”对话框点击“设计”→“主线平面设计”，打开主对话框，如下图所示。
图1-1-2主线平面设计对话框对于已有项目，“主线平面设计”启动后，自动打开并读入当前项目中所指定的平面交点数据。
用户点按“计算绘图”后便可在当前屏幕浏览路线平面图形。
3.4.2确定交点1)单击主线平面设计对话框上的【拾取】按钮，从图中选择路线起点位置，获得路线起点的坐标，并显示在对话框上（图1-1-3）。
也可以在键盘上直接输入起点的坐标。
图1-1-3 起点的坐标2)单击对话框上的【插入】按钮，从图中选择（或者键盘输入）路线其它交点的坐标，可以连续选择多个交点的位置，也可以只选择一个交点的位置，按“ESC”键退出交点位置的选择，返回主线平面设计对话框。
结果见图1-1-4。
图1-1-4路线交点说明：（1）“交点序号”、“交点名称”“交点序号”显示的是软件对交点的自动编号，起点为0，依次增加。
“交点名称”编辑框中显示或输入当前交点的名称，交点名称自动编排，一般默认为交点的序号，可以改成其它的任何名称，如起点改为BP ，终点改为EP 。
在调整路线时，如果在路线中间插入或删除交点，系统默认增减交点以后的交点名称是不改变的。
如果需要对交点名称进行重新编号，可在交点名称处单击鼠标右键，系统即弹出交点名称自动编号的选项菜单（如图1-1-5所示），选择对当前项目的全部交点进行“全部重新编号”，或“从当前交点开始重新编号”，或“以当前交点格式重新编号”。
路线起点交点1交点2 交点3 交点4图1-1-5交点编号（2）“X(N)”、“Y(E)”编辑框输入或显示当前交点的坐标数值。
（3）“插入”、“删除”按钮“插入”用来在当前交点位置之后插入一个交点；“删除”用来删除当前的交点。
论述道路设计软件海地和纬地的功能及这两个软件操作界面的异同
论述道路设计软件海地和纬地的功能及这两个软件操作界面的异同论述道路设计软件"海地"和“纬地”的功能及这两个软件操作界面的异同海地和纬地都是公路设计软件，都能很方便的进行公路的平面设计、纵断面设计和横断面设计，其中海地还能够进行挡土墙设计和路面结构设计。
两个软件都是属于挂在CAD软件之下的，操作、生成图标等都与CAD类似。
软件进行道路设计前都需要进行建立项目，在这点上两个软件大同小异，其中纬地在新建项目时只需要输入项目名称、路径。
而海地还需要输入道路的一些基本参数：路幅数、道路等级、设计车速等。
这部分数据输入在纬地中是在设计向导中进行。
在平面设计中两个软件都能很简单的进行选择控制点，调整圆曲线半径缓和曲线长度等参数，但是纬地在出平面设计图时是直接出在原地形图上更加直观，而海地的平面设计可以选择交点法和积木法，同样简单方便并且能够检查平曲线和平曲线超高渐变率不满足规范要求的部分给予提示，在出图时虽然海地出图时可以选择参数标识更多但是平曲线周围的等高线是重新生成的看起来并不直观需要后期进行合成。
在纵断面设计中两个软件的区别更大，海地能够读取地形图的DTM进行电子地形图数字化自动读取每个点的高程，而纬地则需要手动每个点进行输入更加复杂。
但是海地自动读取中有可能会出现错误需要检查，左右高差过大的一般都是读取错误需要进行手动修改，确认没有错误后继续进行设计。
在海地中设计纵断面前要进行纵断面设计的基本资料输入，可以选择绘图比例、桩号间隔、高程间隔、挖方左侧右侧设不设边沟及边沟参数、边坡坡度等参数。
在海地纵断面设计时能够直观的显示各点高程及圆曲线缓和曲线范围方便拉坡。
海地和纬地都有两种设计方式：手动拉坡、直接输入数据自动拉坡。
我们一般进行手动拉坡再进行手动调整一些数据。
设计完成后都需要进行手动保存（存盘）否则就需要重新设计。
在设计完成后海地可以选择由电脑进行纵断面检查：纵坡坡度、纵坡坡长、竖曲线半径、竖曲线曲线长度、竖曲线合成坡度是否符合规范要求。
低等级公路设计——浅谈纬地道路设计软件
低等级公路设计——浅谈纬地道路设计软件
张正科
【期刊名称】《交通世界》
【年(卷),期】2012(000)008
【摘要】近年来,随着国民经济和农村社会经济的不断发展,各种公路建设突飞猛进,在整个公路网中起着＂毛细血管＂的作用的地等级公路（四级公路）不断增
加,1999年1月,交通部从行业管理角度要求将其纳入公路建设的统计范畴。
【总页数】2页(P148-149)
【作者】张正科
【作者单位】甘肃省白银市靖远县交通运输局
【正文语种】中文
【中图分类】U412
【相关文献】
1.纬地三维道路CAD系统在低等级公路设计中的应用体会 [J], 房虎
2.低等级公路设计——浅谈纬地道路设计软件 [J], 张正科
3.纬地道路辅助设计软件在低等级公路设计中数据编制与应用 [J], 岳海波;刘志伟
4.纬地道路辅助设计软件特点及应用 [J], 冯振萍;冯晓东
5.纬地道路辅助设计软件在公路设计中的应用 [J], 郭会文
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P LANNING & DESIGN 规划设计
在低等级公路设计方面，在大部分农村公路建设中，公路测设仍沿用常规测设的方法，低等级公路测设的主要特点是：
采用多种测设方法（有的甚至是较为落后的方法，不能运用到GPS等先进方法），进行现场定线、调线；
特别是对于山区公路，为了适合地形变化，减少工程造价，平曲线数量繁多、复杂；
测设过程中多处出现断链。
一般低等级公路的外业测设大多是采用传统的测设方法，即实地定线测量的一次定测方法，用花杆穿线、经纬仪测角、皮尺拉距、水准仪抄平等方法和手段完成外业测量，然后将测量得到的平面设计数据、纵横断面数据以及桥涵、地质等其它外业调查资料带回来做内业设计。
本文就针对低等级公路的测设特点，简单讲述如何利用纬地道路辅助设计系统进行低等级公路的内业设计工作。
首先是新建项目，每一条路开始设计时，它都是一个完整的项目，包括一条路的支线也是一个新建项目，以后的每次操作都是在这个项目底下进行的，1、输入平面设计数据纬地系统中平面数据的输入有两种方法，一种是在纬地系统专门为低等级公路外业测量的平面数据录入设置的录入工具“平面数据导入/导出”对话框中输入；另一种方法则是在纬地系统的数据编辑器里面按照一定的格式输入平面设计数据，这里的数据编辑器也可以是windows操作系统自带的记事本等工具，只要是保存为纯文本格式即可。
2、平面数据导入该功能用于将平面数据文件自动转换为纬地系统专用的平面交点数据文件（即*.jd），有了此文件就可以在“主线平面设计”中进行路线平面设计的各种修改、调整和绘图。
只有在项目管理器中添加了平面数据导入后生成的平面交点文件（*.jd），才可以在打开的“主线平面设计”对话框中看到我们输入的平面设计数据。
平面设计后，进行平面绘图，这样你就可以看见整条公路的设计线形，把这条线形按照标准的图纸比例分割之后，也就是平面设计分图，加上边框就是我们常见的CAD图纸里的平面线形了。
设计向导的作用
“设计向导”命令位于“项目”菜单下，该功能引导用户快捷、方便地设置项目类型、公路等级、标准路基宽度、计算不同形式的超高与加宽过渡，以及快速设置填挖方边坡、边沟排水沟等等设计控制参数。
用户在按照设计向导的提示一步一步完成设置后，系统会自动生成四个文件：超高设置文件（*.sup）、路幅宽度文件（*.wid）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta），并自动添加到项目管理器中。
纬地道路系统在国内首先建立起基于《公路工程技术标准》和《公路路线设计规范》的纬地路线与立交设计专用标准数据库（即公路技术指数表.m d b），设计向导在计算生成项目的超高和加宽过渡等文件时，即自动调用此标准数据库中的数据进行计算。
低等级公路设计——浅谈纬地道路设计软件
文/张正科
近年来，随着国民经济和
农村社会经济的不断发展，各种
公路建设突飞猛进，在整个公路
网中起着“毛细血管”的作用的
地等级公路（四级公路）不断增
加，1999年1月，交通部从行业
管理角度要求将其纳入公路建设
的统计范畴。
农村公路是道路交
通发展到一定阶段的必然产物，
源于早期的县乡公路，随着我国
县乡公路的发展而壮大起来的。
这样，大量的工作设计任务摆在
我们这些公路建设管理部门，做
好没一条地等级公路设计，是我
们义不容辞的责任。
TRANSPOWORLD 2012 No.8 (Apr)
148
控制参数输入
这里输入的就是我们常见的桥梁涵洞，土石分类，边沟等，这些到最后会出现在图纸里作为一个参数，让作业者很清楚的知道各种构造物和实地的地址构造。
路线设计应在保证行车安全、舒适、迅捷的前提下，使工程量最小，造价低，营运费用低，效益好。
要使工程量小，在路线设计中，就需对公路的平、纵、横三个方面进行综合设计。
接下来就是纵断面和横断面设计，做法和前面平面设计一样，首先还是需要输入数据。
纵断面拉坡设计中，系统在自动绘制拉坡图的基础上，支持动态交互式拉坡与竖曲线设计。
用户可实时修改变坡点的竖曲线半径、位置、切线长、高程、外距等参数；在拉坡过程中可对逐桩填挖情况进行动态的显示；对桥梁、涵洞等主要构造物，可在拉坡图上绘制出控制标高和相关信息，便于拉坡时对其进行控制。
用户在拉坡的过程中，可随时使用此功能。
点击“填挖检查”按钮，在拉坡图上已拉坡段落移动鼠标，可在CAD的命令行动态查看任意位置的桩号、地面高程、设计高程、中桩填挖及临界坡度等信息，以便确定所拉纵坡是否符合要求，并随时进行修改。
在这里需要注意的是，刚开始设计拉坡时，无法选择边坡点，这就需要我们在线上随机选点，然后在去修改，这时候你就可以捕捉到控制点。
路基设计计算
路基设计计算主要完成：读取有关数据，计算纵断面地面线文件（*.dmx）中每一个桩号的超高横坡、设计标高、地面标高，以及路幅宽度的变化和路幅各相对位置的设计高差，并将以上所有数据按照一定格式写入路基设计中间数据文件（*.lj），以备输出路基设计表和计算、绘制横断面图之用。
在进行路基设计计算之前，应检查：平面设计已经
完成、设计向导已运行设置完毕、超高
和加宽文件设置正确、纵断面设计已经
完成。
超高和加宽文件应检查两文件中
描述的超高和加宽变化总的桩号区间应
包括纵断地面线桩号范围在内。
如果纵
断面地面线文件的桩号超出了超高加宽
文件的桩号范围，则超出范围的纵断地
面线桩号不能进行路基计算。
纵横断面数据检查
关于纵、横断面的桩号匹配，纬
地系统中是这样要求的：纵断面包含横
断面，即纵断面数据中的桩号，在横断
面中可以没有；但横断面数据中有的桩
号，在纵断面中则必须有。
横断设计绘图
横断面设计绘图可以分段定制各
种横断面类型、多级填挖方边坡、护坡
道、边沟、排水沟，以及截水沟和路基
支挡防护构造物等。
还可以根据不同的
设计要求，选择不同的出图方式和比
例，断面信息的标注形式也可以进行不
同的选择。
另外还可以在横断面设计时
方便、准确地考虑各种情况下路基左右
侧超填、因路基沉降引起的顶面超填、
清除表土以及路槽部分的土方数量增减
变化（直接在断面数量中考虑），用户
可以根据不同项目的特点选择应用。
这
里做完之后一定要注意检查横断面设
计，以为很有可能出现设计线和地面线
无法交汇的情况，这就给下一步的土石
方算量造成很大的麻烦。
平纵横设计绘图三个方面是主
干，设计向导、控制参数输入、路基设
计计算、纵横断面检查等是枝叶，还有
就是每个不同层次的工作，都要记得保
存项目，整个大项分为好多小项（平纵
横），每个小项都是一环紧扣一环，其
中的一步如果有问题，那么下一步就会
出现问题，而且错误不明显，对于初学
者来说会浪费很多时间；新建项目或者
保存项目时记得要多留意看，因为系统
有时候默认的文件名和你要保存的文件
名一样，只是后缀不同，但这会造成把
你以前做的东西被新东西给覆盖掉，这
些习惯都是慢慢积累的，不是一两天就
能练成的。
完整的图纸到这里就行了吗？还
不行的，这里还给大家简单的介绍纬地
的另外两款常用软件：纬地涵洞和纬地
土石方调配。
纬地涵洞对各种类型的涵洞都可
以快速设计，可以处理不同类型的洞
口、快速生成涵洞布置图、钢筋图，并
计算输出每个部件的工程数量表自动计
算工程数量，并输出各类涵洞的工程数
量汇总表，和整个项目的工程数量汇总
表。
要注意的是涵洞设计时要用到纬地
道路设计里控制参数输入的设置涵洞的
有关数据。
还有就是土石方调配，纬地土石方
可视化调配系统是纬地道路CAD开发组
最新开发完成的公路土石方可视化、交
互式动态调配软件。
该软件采用图形方
式显示各断面土石方数量，用户只需通
过简单地鼠标拖放操作便可轻松快捷地
完成项目全线的土石方纵横向调配全过
程，并立即得到Excel格式的全线土方数
量计算表（含纵向调配图）、每公里土
方数量表、运量统计表和取弃土场表。
做完这些，一套图纸也大半完
成，因为自己的工作大都为乡村道路的
设计，所以纬地的设计核心也就学习的
差不多了。
随着计算机的逐渐普及和科技的
高度发展，利用计算机进行设计和绘图
在整个设计行业已呈渐渐普及之势，而
如何应用软件及熟练操作软件进行设计
则成为首先需要解决的问题。
在实际工
作中，纬地软件操作不难，难的是静心
去体会和理解里面的每一步设计思路和
设计精髓，这就要求我们在实际工作中
不断地学习和提高。
作者单位：甘肃省白银市靖远县交通运输局
149
2012年第8期《交通世界》
(4月下)。
