调节阀命名规则

阀门命名标准

阀门命名标准阀门是工业生产、民用建筑和管道系统中用于控制管道介质流动的重要设备。

在现代化的工业制造过程中，阀门种类多样，功能各异。

为了方便阀门的管理、使用和维修，对阀门进行命名和标识，成为了一项必要的标准化工作。

阀门命名标准是阀门行业的一项基本规范，它具有统一性、规范性和实用性的特点。

本文将介绍阀门命名标准的相关知识。

一、阀门命名的基本规则阀门的命名按照国际标准ISO/DIS 5211进行命名。

阀门命名规则是基于阀门主要部件和功能来标识不同的阀门。

总体上，阀门的命名规则如下：1、阀门名称分别由两部分组成：阀门种类和阀门执行机构。

2、阀门种类通常由阀门结构特点、阀门使用场合、阀门工作原理、阀门对介质性质要求、阀门连接方式和阀门控制方式等因素决定。

3、阀门执行机构就是指阀门的动力装置，可以分为手动操作、电动操作、气动操作和液动操作等。

4、阀门的描述一般按以下规则：阀座材质_阀门材质_阀门规格_阀门种类_阀门执行机构例如，STL_CF8M_2"球阀_手动操作系统二、阀门命名的详细分类按照阀门的结构、形式和用途等因素，阀门可以分为多种类型，下面将依次介绍。

1、截止阀（Globe valve）截止阀是一款用于管道供水、供热等系统中的重要设备。

它适用于对介质流动的控制要求比较严格的场合。

截止阀是一种逐渐缩小管道截面，最终关闭管道的阀门。

在通水状态下，截止阀板与阀座呈 60～80° 角度，流体通过阀门时产生阻力，从而达到减速、疏气等目的。

在关闭状态下，阀门板紧压在阀门座面上，从而达到完全封闭管道的目的。

截止阀广泛应用于水、蒸汽、油品、气体等流体控制系统中。

球阀是一种旋转式阀门，它是由一对对称球体对组成，通过旋转实现阀门的开关。

球阀因其结构简单、密封性好、耐高温、耐低温、抗腐蚀、易于操作等优点，广泛应用于化工、石油、天然气和城市基础设施等领域。

闸阀是一种使用比较广泛的平面闭合阀门，它适用于流体介质的开放和关闭，当前主要用于管道系统中特别是对水、污水、海水和石油等液体介质的控制。

阀门型号命名规则

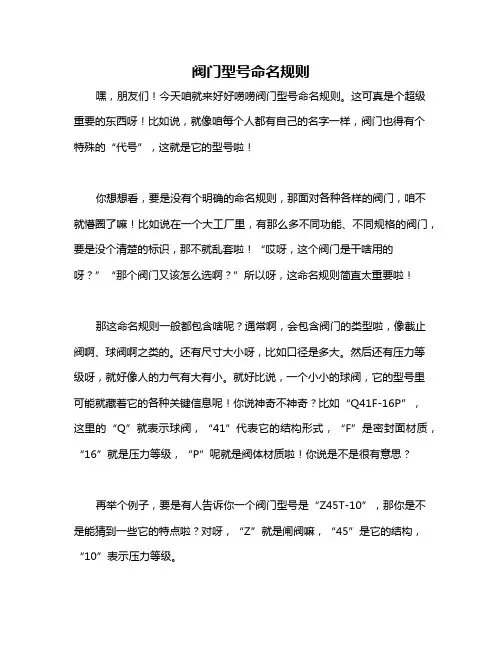

阀门型号命名规则
嘿，朋友们！今天咱就来好好唠唠阀门型号命名规则。

这可真是个超级重要的东西呀！比如说，就像咱每个人都有自己的名字一样，阀门也得有个特殊的“代号”，这就是它的型号啦！
你想想看，要是没有个明确的命名规则，那面对各种各样的阀门，咱不就懵圈了嘛！比如说在一个大工厂里，有那么多不同功能、不同规格的阀门，要是没个清楚的标识，那不就乱套啦！“哎呀，这个阀门是干啥用的
呀？”“那个阀门又该怎么选啊？”所以呀，这命名规则简直太重要啦！
那这命名规则一般都包含啥呢？通常啊，会包含阀门的类型啦，像截止阀啊、球阀啊之类的。

还有尺寸大小呀，比如口径是多大。

然后还有压力等级呀，就好像人的力气有大有小。

就好比说，一个小小的球阀，它的型号里可能就藏着它的各种关键信息呢！你说神奇不神奇？比如“Q41F-16P”，
这里的“Q”就表示球阀，“41”代表它的结构形式，“F”是密封面材质，“16”就是压力等级，“P”呢就是阀体材质啦！你说是不是很有意思？
再举个例子，要是有人告诉你一个阀门型号是“Z45T-10”，那你是不是能猜到一些它的特点啦？对呀，“Z”就是闸阀嘛，“45”是它的结构，“10”表示压力等级。

总之，阀门型号命名规则就像一把钥匙，能让我们轻松了解每个阀门的“个性”和用途。

了解了它，咱就能在各种场合下准确地选择和使用阀门啦！所以呀，大家可千万别小瞧了这小小的命名规则哦！它可是有着大作用呢！我的观点就是：阀门型号命名规则真的太重要啦，我们都应该好好去了解和掌握它呀！。

(完整版)阀门的型号命名及选型方法.docx

阀门的型号命名及选型方法阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。

阀门型号的标准化对阀门的设计、选用、销售提供了方便。

当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。

我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。

一、阀门的型号编制方法：JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。

它包括阀门的型号编制和阀门的命名。

1：阀门的型号编制阀门型号由 7 个单元组成，其含义（即 1 单元表示类型代号； 2 单元表示传动方式代号；以此类推）又如以 Q941F-16P为例 Q 代表 1 单元（即阀门类型为球阀）； 9 代表 2 单元（即传动方式其中的电动方式）； 4 代表 3 单元（即连接方式其中的法兰连接）； 1 代表 4 单元阀门的结构形式； F 代表 5 单元（即密封材料其中的聚四氟乙烯密封圈）； 16 代表 6 单元（即公称压力其中的一种，此示范为 1.6MPa）； P 代表 7 单元（此示范为不锈钢 1cr18Ni9Ti 的材料）；型号编制如表 1 所示。

表1：1 单元2 单元3 单元4 单元5 单元6 单元7 单元表示传动方式连接形式结构形式阀座密封面公称压力阀体材料或衬里材料类型代号代号代号代号代号代号代号2：类型代号（即表 1 的 1 单元）：类型代号用汉语拼音字母表示。

如表 2 所示：表 2：类型代号类型代号闸阀Z隔膜阀G截止阀J止回阀和底阀H柱塞阀U安全阀A节流阀L减压阀Y球阀Q疏水阀S蝶阀D旋塞阀X排污阀P注：低温（低于-40 度）、保温（带加热套）和带波纹管的法门，抗硫的阀门，早类型代号前分别加汉语拼音字母 D、B、W 和 K 。

调节阀型号编制

调节阀、控制阀型号各代号编制顺序如下图：第一单元、有第二功能或带有其他特异结构时，在“Z”前再加注一个汉语拼音字母：无G D W普通高温425℃~650℃低温度-29℃~-196℃零泄露波纹管密封注：一般情况，无以上特殊工况此项忽略。

第二单元、执行器大类：自控类调节阀都有执行器机构控制，这个位置用拼音首字“Z”表示执行器，并固定不变。

第三单元、控制阀执行机构形式和特征代号：1、气动执行机构、气动头气动执行机构气动薄膜执行机构气动活塞式执行机构自力式执行机构MA（老式）MB（老式）JH（新式精小型）SG QC SH ZC ZY薄膜式正作用薄膜式反作用多弹簧薄膜式多弹簧活塞式快速活塞式角行程活塞式压差自力式压力自力式2、电动执行机构、电动头电动执行机构AZ（老式）DL（新式）DR（新式）KR BZ BJⅡ型直行全电子式直全电子式角智能型角全电子式超步进电机角标有老式、新式的为客户选用较多的执行机构。

第四单元、调节阀的结构型式代号：根据前后压差，流量系数大小，泄露量大小选用单座阀、双座阀、套筒阀。

第五单元、公称压力：第六单元、控制阀阀体材料代号：第七单元、控制阀公称通径：注：订购调节阀、控制阀时须说明：调节阀的型号编制方式调节阀的型号通常应表现出调节阀执行器大的类别、执行机构的形式、执行机构的特征、阀结构形式、公称压力、作用方式等要素。

调节阀型号的标准化对调节阀的设计、选用、经销、提供了方便。

当今调节阀的类型、结构和材料越来越多，调节阀型号的编制也愈来愈复杂，我国虽对调节阀的型号编制有统一的规定，但是愈来愈不能适应调节阀生产发展的需要，并且与阀门型号编制方法也大不相同，不适合阀门的统一发展。

我们天沃公司一般采用统一型号编制方法，凡不能采用统一编号方法的，均按自己的需要制订调节阀型号编制方法。

调节阀型号由7个单元组成：含义如下：1——执行器大类。

字母z代表执行器。

2——执行机构形式。

用大写汉语拼音字母表示，见表1。

阀门分类及编号原则

阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018－85《电站阀门型号编制方法》编写。

阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：□□□□□－□□阀体材料代号标称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表1－1－1给出阀门类型代号规定。

2、传动方式代号传动方式代号用阿拉伯数字表示，表1－1－2给出传动方式代号规定。

表1－1－1 阀门类型代号注：1 在阀门类型字母前加“D ”的表示低温阀门（即适用温度低于－40℃），加“B ”的表示保温（带加热套）阀门，加“W ”的表示带波纹管密封的阀门； 2 在电动闸阀的型号前加“B ”，表示阀门的驱动装置为防爆型电动装置； 3 在地下水用闸阀的型号前加“S ”，表示竖式安装，加“W ” 表示卧式安装； 4 闸阀型号前加“P ”，表示用于排渣系统的闸阀，即排渣阀，加“X ”或“K ”表示排渣用泥浆阀；5 蝶阀型号前加“D1”、“D2”表示短系列，加“Q ”表示球蝶阀，加“S ”表示用于地下管网的蝶阀。

表1－1－2 传动方式代号注：1 手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2 对于气动或液动：常开式用6K 、7K 表示，常闭式用6B 、7B 表示，气动带手动用6S 表示；3 防爆电动装置用9B 表示，户外耐热用9R 表示；4 代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。

3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1－1－3连接形式代号规定。

表1－1－3 连接形式代号注：焊接包括对焊和承插焊。

4、阀门的结构形式代号阀门的结构形式代号用阿拉伯数字表示，表1－1－4～表1－1－16阀门结构形式规定。

表1－1－4 闸阀结构形式代号表1－1－5 截止阀、节流阀结构形式代号表1－1－6 球阀结构形式代号表1－1－7 蝶阀结构形式代号表1－1－8 隔膜式结构形式代号表1－1－9 旋塞式结构形式代号表1－1－10 止回阀结构形式代号表1－1－11 安全阀结构形式代号注：杠杆式安全阀也可在类型代号前加“G”表示，单杠杆代号为“2”，双杠杆代号为“4”。

阀门命名

阀门命名标准和规则阀门命名标准就是根据阀门的类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素不同而进命名。

阀门型号的标准化为阀门的设计、选用、经销提供了必要条件。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

因此，阀门制造厂一般采用统一的编号方法，使用统一的阀门命名标准;不能采用统一阀门命名标准的，各生产厂可按自己的情况制订出编号方法。

阀门命名标准主要根据类型型号、驱动方式代号、连接形式代号、结构形式代号、密封面材料或衬里材料代号、压力代号或工作温度下的工作压力代号、阀体材料代号七个要素方面的代号进行说明并依次组合成为阀门的名称。

详细如下图：1单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

2单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

3单元：连接型式4单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号5单元：密封副材料当密封副的密封面材料不同时，以硬度低的材料代号表示。

6单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍7单元：阀体材料灰铸铁底压阀和钢制中压省略此项举例：Z543H-16C伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

Ⅲ、调节阀的型号简介

2
1.调节阀数字型号
×××
阀系列 E---一核阀门 EP--单座阀 EPS-单座角形阀 EM--套筒阀 ER--偏心阀 EO--O形球阀 EV--V形球阀 EW--蝶阀等等
×
×
×
×
××
执行机构直行程： 11---正作用
阀芯结构 0---不指定 1---仿形轮廓单座 2—软密封单座
带金属环阀芯 3—低噪声单座带F4环阀芯
3Байду номын сангаас阀型号的特殊性 3.1变形产品型号
为需要某一个功能,在基型阀上设计特殊结构形成另一个系列产品,如EP000为单座阀基型产品,在它的基础上增加了波纹管密封结构，形成变形产品EP000W波纹管密封单座调节阀。又如ZHA/BPF气动单座衬塑调节阀中的“F”是表示衬塑，它是单座阀另一个变形产品. 注意变形产品是一个独立系列产品，另外不是每一个基型产品都可以这样变形的. 3.2 同一个字母在不同的位置中表示不同的含义，如EP000W, EW100,前一个“W”表示波纹管,后面“W”表示蝶阀。又如ZHBS-64K; ZMBK,前一个“K”表示气开式，后面的”K“表示多级式高压阀，所以要熟悉本公司的型号,光看这些字母猜型号要出问题.
8
4. 公称压力数字代号
4.1 公制,代号PN×××,单位(bar),型号中只用数字; 如PN64 ,只用64 ; 常用的有16, 40, 64, 100, 160,220, 250, 320,420. 在阀体上标志应用PN64. 4.2 英制, 代号ANSI Class×× ×,单位psi(磅/吋2), 简写Class; 为避免与公制的数值混淆,图纸上经常在数字后面加＃: 如150＃, 300＃, 600＃,900＃, 1500＃, 2500＃等. 在阀体上，因铸造＃有困难，只铸数字。为了防止误解在阀体上固定一个标牌，写明Class150， Class600等。

调节阀选型规则

选型须知一．1N o t e（噪音）：距阀下游1米管道表面1米处的估算噪声（分贝<85）2停风时（W h e n A i t F a i l）：F C：阀关（C l o s e），F O：阀开（O p e n），F L：原位（F a i l L o c k e d），O N-O H：开关阀3D P：薄膜式（D i a p H r a g m），E L：电动马达（E l e c M o t e r），P C：气动活塞式（P n e u m a t i c C y l i n d e r），L F：连杆和浮球式（F l o a t-O p e r a t e d L e r e r），E H：液压执行机构（H y d r a u l i c A c t u a t e r），S C：自力式（S e l e-A c t u a t i n g T y p e），4S T D：标准型（S t a n D a r d T y p e）C F：散热片（R a d i a t i n g F i n）E X：延伸颈（E x t e n t i o n）B E：波纹管密封（B e l l o w s S e a l）5P P：气动阀门定位器(P n e n m a t i c P o s i t i o n e r)E P：电/气阀门定位器（E l e l/P n e u P o s i t i o n e r）6N O T E（附件）P：定位器（P o s i t i o n e r）S：电磁阀（S o l e n o d i d v a l v e）L S：限位开关（L i m i t s w i t c h）H W：手轮（H a n d w h e e l）P T：阀位传讯器（P o s i t i o n T r a n s m i t i e r）L U V：保位（闭锁）阀（L o c k p v a l）K V S：额定K V值7禁油阀（杭氧标准）：清洁度油污度8控制代号P V：压力控制T V：温度控制F V：流量控制L V：液位控制H V：蒸汽控制U V：出料控制二材料的选则：1介质93%硫酸T≤30℃316L适用介质93%硫酸T≤50℃316L尚可用介质93%硫酸T>50℃316L不适用2波纹管：304200元/公斤二个月316350元/公斤三个月316L450元/公斤三个月3烧碱40%90℃0504烧碱40%90℃04烧碱50%90℃0504烧碱50%100℃04烧碱50%120℃04烧碱50%150℃0420#T i哈氏B C烧碱60%90℃04烧碱60%120℃T i20#（C N7M·美）哈氏B C蒙乃尔合金3干氯：（氯气容于水变盐酸）水份含量阀体材质阀内组件/阀杆材质0.2P P M W C B蒙乃尔/蒙乃尔20-50P P M W C B哈氏C/哈氏C≥50P P M W C B哈氏C/哈氏C4合金20#：（A S T M296-C N-7M）化学成份：C r20N i29C<0.07M n<0.75S i1.0M o2.0-3.0C u3.4 5材料对照：日本中国S U S440A7C r17S U S440B8C r17S U S440C11C r17（9C r18）S U S440F Y11C r17S C S13（1C r18N i9）304S C S14（0C r17N i12M o2）316S C P H2Z G25IS U S316（0C r17N i12M o2T i）S U S316L（00C r17N i14M o2T i）6化肥厂液氨（高压）专用材质：10M o W v N b/316+S T(高压套筒阀)10M o W v N b/9C r18M o V(R C50N i→H R C70)(高压单座阀)三英汉专用词对照：F i s h e r（美国费舍尔公司报价参数）T a g N o（位号）：X C V-201M o d e l（型号规格）：E Z-667/30B o d y M a t e r a i l（阀体材质）：WC C（碳钢）S e a t r i n g M a t e r a i l（阀座材质）：416S S T（416不锈钢）P l u g M a t e r a i l（阀芯材质）：316S S T#6（316不锈钢镀A l l o g6合金）C h a r a c t e r i s t i c（流量特性）：E q u a l%(等百分比）S h o u t o f f C l a s s（切断等级）：C l a s s V（V）E n d C o n n e c t i o n(连接法兰）：C l a s s150R F(150RF A N S I)Y a m a t a k e H o n e y w e r(山武·霍尼维尔公司)T A G N O（位号）:F C V-101P R O D N O（出厂编号）：R-F0658-41-010M O D E L（阀型号）：V F R A C T（执行机构型号）：V R3DS I E F（口径）:8BR A T I N G（公称压力）:J I S10KB O D Y（阀体材质）:SC P H2T R I M（阀内件材质）:S U S630/S U S316P L U G（连接法兰）:8B S C S24P A C K I N G（填料）:V-7132JS P R I N G R A N G E（弹簧范围）:0.8-1.6K g f/C m2P O S L T I O N E R S U P P L J（供气压力）: 3.5K g f/C m2A I R T O（作用型式）:C L O S ED A T E（出厂日期）:J U L88N O。

调节阀标准

调节阀是一种用于控制流体流量、压力和液位的设备。

它广泛应用于各种工业生产过程中，如石油、化工、电力、冶金等行业。

为了确保调节阀的性能和安全，各国都制定了相应的标准。

在中国，调节阀的标准主要由国家标准（GB）和行业标准（JB）两部分组成。

其中，国家标准是对调节阀的基本要求和技术性能的规定，包括了产品的分类、命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的内容。

行业标准则是对特定类型的调节阀的特殊要求和技术性能的规定，如石油化工行业的高温高压调节阀、电力行业的电动调节阀等。

在实际应用中，调节阀的选择应根据具体的工艺条件和使用要求来确定。

首先，需要确定阀门的工作压力和工作温度，以满足工艺要求；其次，需要考虑阀门的流量特性，如线性、等百分比或快开特性，以满足控制系统的要求；最后，还需要考虑阀门的材料和结构，以确保阀门的耐腐蚀性和耐磨损性。

此外，为了保证调节阀的安全运行，还需要定期进行维护和检查。

这包括清洁阀门内部的杂质，检查阀门的密封性能，以及定期更换阀门的易损件等。

总的来说，调节阀的标准是确保其性能和安全的重要依据。

只有严格按照标准进行选择和使用，才能充分发挥调节阀的作用，提高生产效率，保障生产安全。

阀门型号编制方法

阀门型号编制方法阀门型号编制是根据阀门的规格、结构、用途等参数进行编制的一种方法。

它的主要目的是为了对阀门进行统一的标识和管理，方便用户和生产厂家进行沟通和交流。

下面将从阀门型号的组成、命名规则以及相关的注意事项等方面进行详细的解释。

一、阀门型号的组成阀门型号通常由一组数字和字母组成，其中包含了阀门的基本信息。

下面是常见的阀门型号组成要素：1. 阀门类型：通常用一个字母来表示，如G表示截止阀，Q表示球阀，C表示蝶阀等。

2. 阀门口径：表示阀门的通径大小，以英寸（inch）为单位，常用的有1/2、3/4、1、2等。

3. 面板连接方式：表示阀门的连接方式，常用的有螺纹连接、法兰连接、对夹连接等。

4. 阀门结构：表示阀门的结构形式，包括闸阀、截止阀、球阀、蝶阀、安全阀等。

5. 阀门材质：表示阀门的材质，常用的有铸铁、不锈钢、铜等。

6. 工作压力：表示阀门的额定工作压力，以MPa或psi为单位。

7. 温度等级：表示阀门的额定工作温度，以摄氏度或华氏度为单位。

8. 附件选型：表示配套的附件选型，如手动操作装置、电动装置、气动装置、减震器等。

二、阀门型号的命名规则阀门型号的命名规则可以根据不同的国家、行业或厂家而有所不同。

一般来说，阀门型号是由相关的技术标准规定的，具有一定的统一性。

以下是常见的阀门型号命名规则：1. 简化型号：有些厂家为了方便用户记忆和辨识，会对阀门型号进行简化，用一些常用字母或数字来替代具体的技术参数。

2. 层次型号：有些阀门型号会采用层次结构的命名方式，将阀门的各个参数按照一定的顺序和级别进行组织，使其更加清晰和易读。

三、注意事项编制阀门型号时需要注意以下几个方面：1. 根据实际情况选择型号：在编制阀门型号时，要根据具体的使用要求和工况条件来选择合适的型号。

不同工程项目或设备要求的阀门类型和规格可能会有所不同，需要根据实际情况进行选择。

2. 参考相关标准和规范：在编制阀门型号时，可以参考相关的标准和规范，如国家标准、行业标准或企业内部标准等。

气动调节阀国家标准

气动调节阀国家标准气动调节阀是一种广泛应用于工业控制系统中的自动调节装置，它可以通过控制介质的流量、压力、温度等参数，实现对工艺过程的精确控制。

为了规范气动调节阀的设计、制造和使用，我国制定了相应的国家标准，以确保气动调节阀在工业生产中的安全、稳定和可靠运行。

首先，气动调节阀国家标准对气动调节阀的分类和命名进行了规范。

根据阀门的结构和工作原理，将气动调节阀分为不同类型，如直通式气动调节阀、角式气动调节阀、直角式气动调节阀等，并对各种类型的气动调节阀进行了详细的命名规范，以便于工程设计和产品选型。

其次，气动调节阀国家标准对气动调节阀的技术要求进行了明确规定。

包括阀门的公称通径、公称压力、密封性能、流量特性、执行机构的动作速度、定位精度等方面的技术指标，以及阀门材质、连接方式、防腐蚀措施等方面的要求，确保气动调节阀能够满足工业生产中的各种工艺要求。

此外，气动调节阀国家标准还对气动调节阀的试验方法和检验规则进行了详细规定。

包括对阀门的外观检查、密封性能测试、流量特性测试、执行机构的动作性能测试等方面的试验方法，以及对阀门的出厂检验和使用单位的定期检验等方面的检验规则，以确保气动调节阀在出厂前和使用过程中的质量和性能符合标准要求。

最后，气动调节阀国家标准还对气动调节阀的安装、使用和维护进行了相关规定。

包括对阀门的安装位置、安装方式、管路布置、操作注意事项、维护周期和方法等方面的规定，以确保气动调节阀在安装、使用和维护过程中能够发挥最佳的性能和效果。

总的来说，气动调节阀国家标准的制定和实施，对于推动我国气动调节阀行业的健康发展，提高气动调节阀产品的质量和技术水平，保障工业生产的安全和稳定具有重要意义。

希望各相关企业和单位能够严格遵守气动调节阀国家标准的要求，不断提升产品质量，为我国工业自动化控制系统的发展做出更大的贡献。

阀门命名规则

1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。

表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表3连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 65．结构形式代号用阿拉伯数字表示，按表4~13的规定表4表5表6表7注：垂直板三杆式用I s表示表8表9表10表11注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。

（2）脉冲式付阀用9a表示。

表12表136．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。

表14（闸板）密封面材料同时，用低硬度材料代号表示（隔膜阀除外）。

7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。

8．阀体材料代号用汉语拼音字母表示，按表15的规定。

注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

阀门型号标识讲解评估报告

阀门型号标识讲解评估报告阀门型号标识是指在阀门上标示的一系列代号和字符，用于表示阀门的基本参数、结构形式、连接方式、材料等信息。

对于阀门制造商和用户来说，正确理解和解读阀门型号标识对于选择合适的阀门和进行正确的安装维修至关重要。

下面是阀门型号标识的讲解评估报告：一、命名规则阀门型号标识通常由一系列字母、数字、符号组成，每个字符都代表特定的含义。

下面是一些常见的命名规则：1. 阀门类型：常见的阀门类型有截止阀、球阀、蝶阀等，用字母代表，如G代表截止阀，Q代表球阀，D代表蝶阀等。

2. 连接方式：阀门连接方式有螺纹连接、法兰连接、焊接连接等，用符号表示，如TH代表螺纹连接，FL代表法兰连接，W代表焊接连接等。

3. 结构形式：阀门的结构形式有单座阀、双座阀、直通阀等，用字母代表，如S 代表单座阀，D代表双座阀，Z代表直通阀等。

4. 压力等级：阀门通常有不同的压力等级，用数字表示，如1代表1.6MPa，2代表2.5MPa等。

5. 材料：阀门的材料有不锈钢、碳钢、铸铁等，用字母表示，如SS代表不锈钢，CS代表碳钢，CI代表铸铁等。

二、阀门型号标识解读正确解读阀门型号标识可以获取有关阀门的基本参数和特性信息，以便选择和应用合适的阀门。

以下是针对几个常见的阀门型号标识进行的解读：1. GQ11F-16P-R这个型号标识表示的是一个截止阀，连接方式为法兰连接，压力等级为16MPa，材料为不锈钢。

通过这个型号标识可以了解到该阀门适用于高压和腐蚀性介质的控制。

2. D71X-10D-NS这个型号标识表示的是一个蝶阀，连接方式为法兰连接，压力等级为10MPa，材料为碳钢。

该蝶阀适用于中等温度和压力条件下的流体控制。

3. Z45S-1.6P-FL这个型号标识表示的是一个直通阀，连接方式为法兰连接，压力等级为1.6MPa，材料为不锈钢。

该直通阀适用于一般工业介质的控制。

三、应用注意事项在理解和应用阀门型号标识时，还需要注意以下几个问题：1. 合理选择阀门型号：根据实际需要，选择合适的阀门型号，确保阀门能够满足工艺和系统的要求，防止因错误选择而导致工艺事故。

阀门命名规则

1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。

表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表3连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍8法兰 4 卡套9焊接 65．结构形式代号用阿拉伯数字表示，按表4~13的规定表4表5表6表7注：垂直板三杆式用I s表示表8表9表10表11注：（1）杠杆式安全阀在类型代号前加“G”汉语拼音字母。

（2）脉冲式付阀用9a表示。

表12表136．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。

表14（闸板）密封面材料同时，用低硬度材料代号表示（隔膜阀除外）。

7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。

8．阀体材料代号用汉语拼音字母表示，按表15的规定。

注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

阀门命名标准和规则

类型安全阀蝶阀隔膜阀⽌回阀底阀截⽌阀节流阀排污阀球阀疏⽔阀柱塞阀旋塞阀减压阀闸阀代号A D G HJ L P Q S U X YZ传动⽅式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮⽓动液动⽓-液动电动⼿柄⼿轮代号0123456789⽆代号阀门命名标准和规则阀门命名标准就是根据阀门的类型、驱动⽅式、连接形式、结构特点、公称压⼒、密封⾯材料、阀体材料等要素不同⽽进命名。

阀门型号的标准化为阀门的设计、选⽤、经销提供了必要条件。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统⼀标准，但逐渐不能适应阀门⼯业发展的需要。

因此，阀门制造⼚⼀般采⽤统⼀的编号⽅法，使⽤统⼀的阀门命名标准;不能采⽤统⼀阀门命名标准的，各⽣产⼚可按⾃⼰的情况制订出编号⽅法。

阀门命名标准主要根据类型型号、驱动⽅式代号、连接形式代号、结构形式代号、密封⾯材料或衬⾥材料代号、压⼒代号或⼯作温度下的⼯作压⼒代号、阀体材料代号七个要素⽅⾯的代号进⾏说明并依次组合成为阀门的名称。

详细如下图： 1单元：阀门类型代号当阀门还具有其他功能作⽤或带有其他特异结构时，在阀门类型代号前再加注⼀个汉语拼⾳字母，按下表的规定。

第⼆功能作⽤名称代号第⼆功能作⽤名称代号保温型B 排渣型P 低温型Da 快速型Q 防⽕型F （阀杆密封）波纹管型W 缓闭型H——a 低温型指允许使⽤温度低于-46℃以下的阀门。

2单元：传动⽅式连接⽅式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号12346789 安全阀、减压阀、疏⽔阀、⼿轮直接连接阀杆操作结构形式的阀门，本代号省略，不表⽰；对于⽓动或液动机构操作的阀门：常开式⽤6K 、7K 表⽰；常闭式⽤6B 、7B 表⽰；防爆电动装置的阀门⽤9B 表⽰。

3单元：连接型式四单元：结构型式阀门结构形式⽤阿拉伯数字表⽰，按下表规定。

闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板0刚性闸板单闸板1双闸板2平⾏式闸板单闸板3双闸板4阀杆⾮升降式（暗杆）楔式闸板单闸板5双闸板6平⾏式闸板单闸板7双闸板8 截⽌阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣⾮平衡式直通流道1阀瓣平衡式直通流道6Z 形流道2⾓式流道7三通流道3——⾓式流道4——直流流道5——球阀结构形式代号结构形式代号结构形式代号直通流道1直通流道7Y 形三通流道2四通流道6浮动球L形三通流道4固定球T形三通流道8 T形三通流道5L形三通流道9——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏⼼0⾮密封型单偏⼼5中⼼垂直板1中⼼垂直板6双偏⼼2双偏⼼7三偏⼼3三偏⼼8连杆机构4连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道1直通流道6直流流道5Y形⾓式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道3油密封直通流道7 T形三通流道4T形三通流道8四通流道5——⽌回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道1旋启式阀瓣单瓣结构4⽴式结构2多瓣结构5⾓式流道3双瓣结构6———蝶形⽌回式7安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热⽚全启式弹簧载荷弹簧不封闭且带扳⼿结构微启式、双联阀3微启式1微启式7全启式2全启式8带扳⼿全启式4——杠杆式单杠杆2带控制机构全启式6双杠杆4脉冲式9减压阀结构形式代号结构形式代号结构形式代号薄膜式1波纹管式4弹簧薄膜式2杠杆式5活塞式3——蒸汽疏⽔阀结构形式代号结构形式代号结构形式代号浮球式1蒸汽压⼒式或膜盒式6浮桶式3双⾦属⽚式7液体或固体膨胀式4脉冲式8钟形浮⼦式5圆盘热动⼒式9排污阀结构形式代号结构形式代号结构形式代号液⾯连接排放截⽌型直通式1液底间断排放截⽌型直流式5截⽌型⾓式2截⽌型直通式6——截⽌型⾓式7——浮动闸板型直通式8 五单元：密封副材料材料锡基轴承合⾦巴⽒合⾦搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合⾦尼龙塑料渗硼钢衬铅Mo2Ti不锈钢塑料铜合⾦橡胶硬质合⾦阀体直接加⼯代号B C D E F G H J M N P Q R S T X Y W 当密封副的密封⾯材料不同时，以硬度低的材料代号表⽰。

阀门分类及编号原则讲解

阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018－85《电站阀门型号编制方法》编写。

阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：□□□□□－□□阀体材料代号标称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表1－1－1给出阀门类型代号规定。

2、传动方式代号传动方式代号用阿拉伯数字表示，表1－1－2给出传动方式代号规定。

表1－1－1 阀门类型代号注：1 在阀门类型字母前加“D ”的表示低温阀门（即适用温度低于－40℃），加“B ”的表示保温（带加热套）阀门，加“W ”的表示带波纹管密封的阀门； 2 在电动闸阀的型号前加“B ”，表示阀门的驱动装置为防爆型电动装置； 3 在地下水用闸阀的型号前加“S ”，表示竖式安装，加“W ” 表示卧式安装； 4 闸阀型号前加“P ”，表示用于排渣系统的闸阀，即排渣阀，加“X ”或“K ”表示排渣用泥浆阀；5 蝶阀型号前加“D1”、“D2”表示短系列，加“Q ”表示球蝶阀，加“S ”表示用于地下管网的蝶阀。

表1－1－2 传动方式代号注：1 手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2 对于气动或液动：常开式用6K 、7K 表示，常闭式用6B 、7B 表示，气动带手动用6S 表示；3 防爆电动装置用9B 表示，户外耐热用9R 表示；4 代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。

3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1－1－3连接形式代号规定。

表1－1－3 连接形式代号注：焊接包括对焊和承插焊。

4、阀门的结构形式代号阀门的结构形式代号用阿拉伯数字表示，表1－1－4～表1－1－16阀门结构形式规定。

表1－1－4 闸阀结构形式代号表1－1－5 截止阀、节流阀结构形式代号表1－1－6 球阀结构形式代号表1－1－7 蝶阀结构形式代号表1－1－8 隔膜式结构形式代号表1－1－9 旋塞式结构形式代号表1－1－10 止回阀结构形式代号表1－1－11 安全阀结构形式代号注：杠杆式安全阀也可在类型代号前加“G”表示，单杠杆代号为“2”，双杠杆代号为“4”。

阀门型号编制方法、阀门编号说明、阀门命名

阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

一单元：阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a低温型指允许使用温度低于-46℃以下的阀门。

二单元：传动方式传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号结构形式代号阀杆升降式（明杆）楔式闸板弹性闸板0刚性闸板单闸板 1双闸板 2 平行式闸板单闸板 3双闸板 4阀杆非升降式（暗杆）楔式闸板单闸板 5双闸板 6平行式闸板单闸板7双闸板8截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1阀瓣平衡式直通流道 6 Z形流道 2 角式流道7 三通流道 3 ——角式流道 4 ——直流流道 5 ——球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1固定球直通流道7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道8 T形三通流道 5 L形三通流道9 ——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0非密封型单偏心 5 中心垂直板 1 中心垂直板 6 双偏心 2 双偏心7 三偏心 3 三偏心8 连杆机构 4 连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6直流流道 5 Y形角式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3油密封直通流道7 T形三通流道 4 T形三通流道8 四通流道 5 ——止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道 1旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6———蝶形止回式7 安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀 3 微启式 1 微启式7 全启式 2 全启式8 带扳手全启式 4 ——杠杆式单杠杆 2带控制机构全启式6 双杠杆 4 脉冲式9减压阀结构形式代号结构形式代号结构形式代号薄膜式 1 波纹管式 4 弹簧薄膜式 2 杠杆式 5活塞式 3 ——蒸汽疏水阀结构形式代号结构形式代号结构形式代号浮球式 1 蒸汽压力式或膜盒式 6浮桶式 3 双金属片式7 液体或固体膨胀式 4 脉冲式8 钟形浮子式 5 圆盘热动力式9排污阀结构形式代号结构形式代号结构形式代号液面连接排放截止型直通式 1液底间断排放截止型直流式 5 截止型角式 2 截止型直通式 6 ——截止型角式7 ——浮动闸板型直通式8五单元：密封副材料材料锡基轴承合金巴氏合金搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号B C D E F G H J M N P Q R S T X Y W当密封副的密封面材料不同时，以硬度低的材料代号表示。

调节阀命名规则
调节阀（真空破坏阀）命名规则：
1. 技术协议里对执行机构没有要求的，选用整体型。

如命名：整体型电动调节阀（真空破坏阀）
2. 技术协议里要求执行机构为智能一体化，但没有具体要求的。

选用智能型（非侵）。

如命名：智能型（非侵）电动调节阀（真空破坏阀）
3. 技术协议里要求执行机构为智能一体化，且有具体要求的（详见下表智能型选项）。

选用智能型。

如命名：智能型电动调节阀（真空破坏阀）
如对执行机构品牌及厂家有要求的，可在代号里另加
如命名：智能型电动调节阀（真空破坏阀）代号：调节阀（真空破坏阀）型号DN... 执行机构：
注：所有法兰型调节阀均需配带反法兰及连接紧固件，在备注里不需另行添加
整体型智能型
智能型（非侵）智能型
有有有现场/远程
现场控制有有有
开、关到位信号有有有
力矩信号有有有
有有有阀位信号4-20Ma
综合故障信号无有有
免开盖调试无有有
菜单功能无有有
可编继电器输出无无有
总线功能无无有（需特殊订）遥控器无无有。
