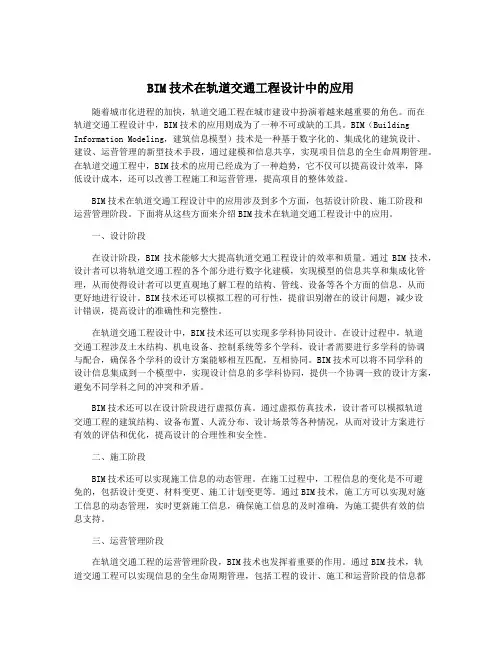

BIM技术在轨道交通工程设计中的应用

BIM技术在轨道交通工程设计中的应用随着城市化进程的加快，轨道交通工程在城市建设中扮演着越来越重要的角色。

而在轨道交通工程设计中，BIM技术的应用则成为了一种不可或缺的工具。

BIM（Building Information Modeling，建筑信息模型）技术是一种基于数字化的、集成化的建筑设计、建设、运营管理的新型技术手段，通过建模和信息共享，实现项目信息的全生命周期管理。

在轨道交通工程中，BIM技术的应用已经成为了一种趋势，它不仅可以提高设计效率，降低设计成本，还可以改善工程施工和运营管理，提高项目的整体效益。

BIM技术在轨道交通工程设计中的应用涉及到多个方面，包括设计阶段、施工阶段和运营管理阶段。

下面将从这些方面来介绍BIM技术在轨道交通工程设计中的应用。

一、设计阶段在设计阶段，BIM技术能够大大提高轨道交通工程设计的效率和质量。

通过BIM技术，设计者可以将轨道交通工程的各个部分进行数字化建模，实现模型的信息共享和集成化管理，从而使得设计者可以更直观地了解工程的结构、管线、设备等各个方面的信息，从而更好地进行设计。

BIM技术还可以模拟工程的可行性，提前识别潜在的设计问题，减少设计错误，提高设计的准确性和完整性。

在轨道交通工程设计中，BIM技术还可以实现多学科协同设计。

在设计过程中，轨道交通工程涉及土木结构、机电设备、控制系统等多个学科，设计者需要进行多学科的协调与配合，确保各个学科的设计方案能够相互匹配，互相协同。

BIM技术可以将不同学科的设计信息集成到一个模型中，实现设计信息的多学科协同，提供一个协调一致的设计方案，避免不同学科之间的冲突和矛盾。

BIM技术还可以在设计阶段进行虚拟仿真。

通过虚拟仿真技术，设计者可以模拟轨道交通工程的建筑结构、设备布置、人流分布、设计场景等各种情况，从而对设计方案进行有效的评估和优化，提高设计的合理性和安全性。

二、施工阶段BIM技术还可以实现施工信息的动态管理。

BIM在地铁项目中的应用

BIM在地铁工程中的应用引言建筑信息模型〔BIM〕已经成为当代建筑行业不可或缺的技术。

BIM可以通过集成高度详细的建筑模型和相关数据，实现工程的可视化、协作和信息整合，从而提高工程的效率和质量。

地铁工程作为一种复杂的根底设施工程，也可以通过BIM技术来优化设计、建造和运营过程。

BIM在地铁工程中的应用1. 地址选择和土地评估在地铁工程的初期阶段，BIM可以用来帮助选择最正确的地点和评估土地的适用性。

BIM模型可以用来建立分析和模拟，以确定站点的最正确位置。

同时，BIM可以提供关于目标地点地质和地下设施的详细信息，以帮助评估建设的可行性和风险。

2. 地下空间规划和设计地铁工程中，地下空间规划和设计是至关重要的。

BIM可以通过建立精确的地铁隧道、车站和站台模型，帮助设计师和工程师进行全面的空间规划。

BIM模型可以提供关于各种地下设备和管道的信息，并在设计过程中引导决策。

3. 协调各专业设计地铁工程需要多个专业的设计团队合作，如土木工程，结构工程，机电工程等。

BIM可以作为协调各专业设计的强大工具。

BIM模型可以集成各专业设计的信息，并自动检查冲突和干预。

这样，设计团队可以在设计过程中快速识别和解决问题，防止延误和本钱增加。

4. 施工模拟和优化地铁工程的施工是一项复杂而繁重的任务。

BIM可以用来模拟和优化施工过程，以确保施工的顺利进行。

通过建立施工模型和使用施工仿真软件，BIM可以帮助规划和优化施工顺序、资源调度和材料使用，从而减少施工时间和本钱。

5. 设备维护和管理地铁工程建成后，BIM还可以用于设备维护和管理。

通过将设备的信息集成到BIM模型中，维护团队可以实时监测设备的状态，并进行预防性维护。

此外，BIM还可以用于设备管理，包括维护记录、设备替换和零件订购等。

结论BIM在地铁工程中的应用是多方面的。

从工程的初期阶段到建造和运营阶段，BIM可以提高工程的效率、减少本钱，并确保工程的质量。

随着BIM技术的不断开展和应用，相信在未来，BIM将在地铁工程中发挥更加重要的作用。

城市轨道交通项目的BIM应用

城市轨道交通项目的BIM应用随着城市化的迅速发展和城市交通拥堵问题的日益凸显，越来越多的城市开始投入大量资金建设轨道交通项目。

而随着BIM（建筑信息模型）技术的广泛应用，城市轨道交通项目的建设也开始逐渐借助BIM技术优势，建立数字化建设流程，加快项目建设进度，并提高建设质量和效率。

本文将探讨城市轨道交通项目中BIM技术的应用。

一、设计阶段在轨道交通项目的设计阶段，BIM技术可以帮助设计人员实现数字化建模，减少设计错误和漏洞。

设计人员可将市政规划、研究报告、线路规划、站点规划等数据导入到BIM模型中，建立全景式的建筑模型。

同时，BIM还可以为设计人员提供数据分析和可视化工具，实现对建筑和设施的全面分析，更好的探索设计空间，从而优化设计方案。

二、施工阶段在轨道交通项目的施工阶段，BIM技术可以为项目管理者提供智能化的进度管理和资料管理工具。

使用BIM技术可以精确定位施工现场，减少现场测量工作，降低误差和成本。

同时，BIM还可以帮助管理人员进行材料管理、工程进度管理、安全管理等工作，提高项目管理的效率和质量。

三、运营阶段在轨道交通项目的运营阶段，BIM技术可以为管理者提供数字化的设施管理平台。

利用BIM技术，运营企业可以对轨道交通设施进行全面的管理，包括轨道线路、站台、电气设备等。

BIM可以及时反馈设施的状况和维修情况，提高设施的可靠性和维护效率。

总结而言，BIM技术在城市轨道交通项目中广泛应用，可以为设计、施工和运营等多个环节提供智能化的工具和系统支持，实现数字化建造，并提高建造效率和质量，降低建造成本和风险。

BIM将成为未来城市轨道交通项目建设的重要工具之一，将有助于加速城市轨道交通建设和提升城市轨道交通网络的运作效能。

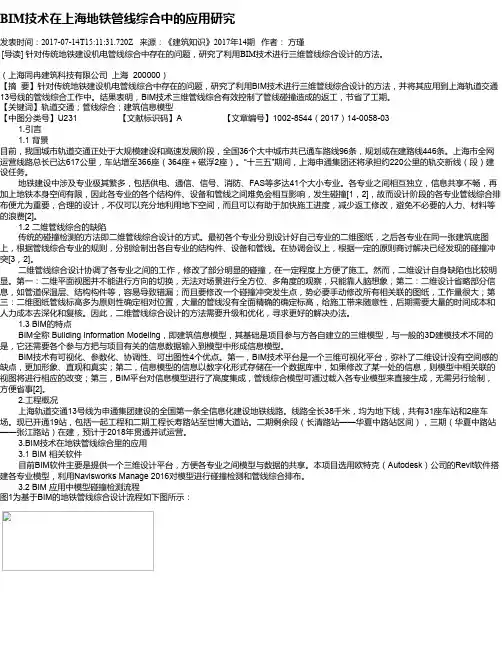

BIM技术在上海地铁管线综合中的应用研究

BIM技术在上海地铁管线综合中的应用研究发表时间：2017-07-14T15:11:31.720Z 来源：《建筑知识》2017年14期作者：方瑾[导读] 针对传统地铁建设机电管线综合中存在的问题，研究了利用BIM技术进行三维管线综合设计的方法。

（上海同冉建筑科技有限公司上海 200000）【摘要】针对传统地铁建设机电管线综合中存在的问题，研究了利用BIM技术进行三维管线综合设计的方法，并将其应用到上海轨道交通13号线的管线综合工作中。

结果表明，BIM技术三维管线综合有效控制了管线碰撞造成的返工，节省了工期。

【关键词】轨道交通；管线综合；建筑信息模型【中图分类号】U231 【文献标识码】A 【文章编号】1002-8544（2017）14-0058-03 1.引言1.1 背景目前，我国城市轨道交通正处于大规模建设和高速发展阶段，全国36个大中城市共已通车路线96条，规划或在建路线446条。

上海市全网运营线路总长已达617公里，车站增至366座（364座＋磁浮2座）。

“十三五”期间，上海申通集团还将承担约220公里的轨交新线（段）建设任务。

地铁建设中涉及专业极其繁多，包括供电、通信、信号、消防、FAS等多达41个大小专业。

各专业之间相互独立，信息共享不畅，再加上地铁本身空间有限，因此各专业的各个结构件、设备和管线之间难免会相互影响，发生碰撞[1，2]，故而设计阶段的各专业管线综合排布便尤为重要，合理的设计，不仅可以充分地利用地下空间，而且可以有助于加快施工进度，减少返工修改，避免不必要的人力、材料等的浪费[2]。

1.2 二维管线综合的缺陷传统的碰撞检测的方法即二维管线综合设计的方式。

最初各个专业分别设计好自己专业的二维图纸，之后各专业在同一张建筑底图上，根据管线综合专业的规则，分别绘制出各自专业的结构件、设备和管线。

在协调会议上，根据一定的原则商讨解决已经发现的碰撞冲突[3，2]。

二维管线综合设计协调了各专业之间的工作，修改了部分明显的碰撞，在一定程度上方便了施工。
