电脑控制全自动冷媒回收再生加注机
冷媒回收加注机操作方法
冷媒回收加注机操作方法冷媒回收加注机是一种用于回收和加注冷媒的设备，主要用于空调、冰箱等制冷设备的维修和保养。
下面将详细介绍冷媒回收加注机的操作方法。
一、准备工作1. 首先要确保冷媒回收加注机处于关机状态，并关闭所有电源开关。
2. 检查冷媒回收加注机的电线是否完好，并进行线路安装，确保电源能正常供电。
3. 检查冷媒回收加注机的冷媒回收桶是否干净，没有残留污垢。
如果有污垢，则需要清洗干净。
4. 检查回收加注机上的滤芯是否需要更换，如果需要更换，则应事先准备好新的滤芯。
二、启动冷媒回收加注机1. 打开冷媒回收加注机的电源开关，并确保冷媒回收加注机的电源指示灯亮起。
2. 根据冷媒回收加注机的型号和规格，在控制面板上设置相应的参数，例如冷媒种类、回收压力等。
一般情况下，设定回收压力应小于最大工作压力。
3. 确保冷媒回收加注机的冷凝器和蒸发器上的冷凝器风扇和蒸发器风扇都处于运转状态。
三、冷媒回收操作1. 将冷媒回收加注机的回收管连接到被维修设备上的回收口，并确保连接牢固。
2. 打开被维修设备上的冷媒回收阀门，将回收管连接的另一端放入冷媒回收桶中。
3. 打开冷媒回收加注机上的回收开关，开始回收冷媒。
在回收过程中，冷媒会被吸入冷媒回收桶中，同时冷媒回收加注机会监测回收压力和回收量。
4. 当回收冷媒量达到一定数值或达到所设定的回收压力时，可以停止回收操作。
关闭被维修设备上的冷媒回收阀门，并关闭冷媒回收加注机上的回收开关。
四、冷媒加注操作1. 将冷媒回收加注机的加注管连接到被维修设备上的加注口，并确保连接牢固。
2. 打开冷媒回收加注机上的加注开关，并将加注管的另一端放入冷媒容器中。
3. 按照冷媒规格和要求，在冷媒回收加注机的控制面板上设置相应的加注参数，例如冷媒种类、加注量等。
4. 打开被维修设备上的冷媒加注阀门，开始加注冷媒。
在加注过程中，冷媒会被抽吸入被维修设备内，同时冷媒回收加注机会监测加注压力和加注量。
5. 当加注冷媒量达到一定数值或达到所设定的加注压力时，可以停止加注操作。
制冷剂回收加注机(AC350C)操作指导
制冷剂回收加注机（AC350C）操作手册一、制冷剂回收操作对于符合规定的制冷剂，使用制冷剂回收加注机（AC350C）进行回收（图1）。
图1 AC350C操作面板1、开机准备。
将AC350C的电源插头接在220V电源上，转动电源开关，操作界面显示主菜单，包括储罐重量和储罐内部的制冷剂重量（图2）。
图2 操作界面显示主菜单2、排气。
此步骤是对AC350C自身进行排气、清理，应在30秒内完成。
操作方法：①按下排气键，设备进行排气，2秒后完成。
②按下确认键。
3、回收。
此步骤是将车辆空调系统的制冷剂回收到AC350C中。
操作方法：①按下回收键，然后按界面提示接好管路及接头。
②设定制冷剂的回收量：利用数字键输入制冷剂重量，按下确认键。
③界面显示“清理管路1分钟”。
设备开始自动进行清理，然后进行回收（图3）。
图3 正在进行制冷剂回收二、完成回收作业当界面显示“回收完成”后，按下确认键。
三、制冷剂净化作业1、净化作业准备及开始在完成制冷剂回收之后，按下AC350C的确认键，AC350C开始进行排油。
完成后（约10秒），必要时记录排油量。
2、纯度指标检测使用制冷剂鉴别仪（16910）对加收的制冷剂进行检测。
根据检测结果得出结论。
3、净化操作若制冷剂纯度达不到要求，则继续进行净化。
四、加注作业1、加注作业准备及开始制冷剂净化作业之后，若没有拆卸相关管路，可直接进行下面步骤。
2、检漏在抽真空之后，可通过保压来进行检漏。
3、视情清洗4、抽真空1）在AC350C完成排油之后，按下的确认键，进入抽真空操作菜单。
此时利用数字键设定抽空时间。
按下确认键，AC350C开始抽真空，时间到，即完成（图3）。
图4 正在抽真空2）根据界面提示信息，按下确认键，进行保压。
保压时间固定为3分钟（图5）。
图5 正在进行保压五、补充冷冻油在补充冷冻油之前，确认冷冻油的贮罐按下确认键，进行注油（见图6）。
通过观察油瓶的油面变化确定已加注的油量。
当达到要求的注油时，停止注油。
robinair 34788-i 冷媒回收加注机 操作手册说明书
ROBINAIR®ROBINAIR34788-I冷媒回收加注机冷媒回收加注机产品说明书产品说明书只允许合格的操作人员操作本设备。
在操作之前，请阅读手册中相关指导和警告信息。
操作人员必须熟悉空调、制冷系统、制冷剂和高压设备的危险性；如果操作者不能阅读本手册中操作指高压液体制冷剂存储罐禁止向加满的存储罐里加注或添加制冷剂；只允许使用经过许可的再加注容器。
所有的空调管道可能充满高压的液态制冷剂，接触制冷剂可能导致个人伤害。
请佩戴防护装备，如护目镜；断开管路时请千万小心。
请不要吸入挥发的或雾状的制冷剂和润滑剂，伤害，特别是眼睛、鼻子、喉咙和肺。
请在具有每小时至少能提供四次空气交换的通风设备的场地使用避免延长软管使用，延长软管使用可能导致设备过热和着火。
如果你必须延长软管，请控制延长软管尽可能短并保证最小口径：14AWG，降低着火的危险。
请不要在靠近装满汽油或装有汽油的敞口容器或其请不要使用压缩空气强制检测设备或车辆空调系统泄漏，在适当的压力下，空气和制冷剂的混合气体具有可燃性。
这些可燃性气体具有潜在的危险性，可能造成人员受伤或财产损失，甚至火灾或爆炸。
使用R-134a或R-12制冷剂的设备。
本设备是为制冷剂R-134a或R-12进行回收、再生、充注而设计的。
使用者必须确定此设备只用于一种制冷剂。
不要尝试将此设备用于另外一种制冷剂。
不要通过一个系统设备内部的高电压有被电击的危险。
被电击可能导致人身伤害。
在打开设备后背门或维修设备之前，务必断开电源。
目录目录介绍 (4)技术参数 (4)功能键 (5)术语表 (5)菜单功能 (6)步骤 (8)打开配件包 (8)接通电源 (8)选择语言 (8)选择操作单位 (9)设置内置冷媒罐冷媒量 (9)向真空泵中加入真空泵油 (10)向内置冷媒罐补充冷媒 (11)操作说明 (12)回收冷媒 (12)抽真空 (13)操作说明 (14)冲洗管路 (14)补充空调系统冷冻油 (14)充注汽车空调系统 (15)操作说明－自动功能 (18)保养 (20)一般保养 (20)电路保护 (20)手动加注内置冷媒罐 (20)更换干燥过滤器 (21)检查干燥过滤器剩余容量 (21)更换干燥过滤器步骤 (21)更换真空泵油 (23)调整内置冷媒罐量 (24)保养 (25)检查是否有泄漏 (25)更换配件 (25)质保声明 (26)服务热线 (27)介绍冷媒回收加注机ROBINAIR34788-I可实现R-134A车辆空调系统冷媒回收和加注，和现存的汽车服务设备和标准服务程序相兼容。

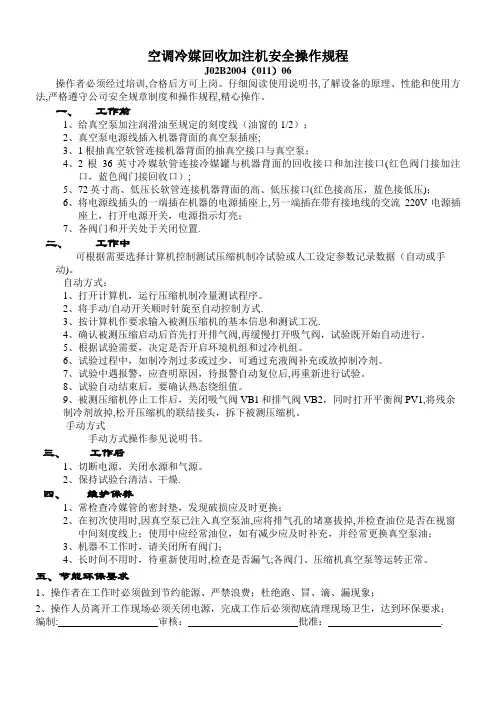

空调冷媒回收加注安全操作规程
空调冷媒回收加注机安全操作规程J02B2004（011）06操作者必须经过培训,合格后方可上岗。
仔细阅读使用说明书,了解设备的原理、性能和使用方法,严格遵守公司安全规章制度和操作规程,精心操作。
一、工作前1、给真空泵加注润滑油至规定的刻度线（油窗的1/2）；2、真空泵电源线插入机器背面的真空泵插座;3、1根抽真空软管连接机器背面的抽真空接口与真空泵；4、2根36英寸冷媒软管连接冷媒罐与机器背面的回收接口和加注接口(红色阀门接加注口，蓝色阀门接回收口）;5、72英寸高、低压长软管连接机器背面的高、低压接口(红色接高压，蓝色接低压)；6、将电源线插头的一端插在机器的电源插座上,另一端插在带有接地线的交流220V电源插座上，打开电源开关，电源指示灯亮；7、各阀门和开关处于关闭位置.二、工作中可根据需要选择计算机控制测试压缩机制冷试验或人工设定参数记录数据（自动或手动)。
自动方式：1、打开计算机，运行压缩机制冷量测试程序。
2、将手动/自动开关顺时针旋至自动控制方式.3、按计算机作要求输入被测压缩机的基本信息和测试工况.4、确认被测压缩启动后首先打开排气阀,再缓慢打开吸气阀，试验既开始自动进行。
5、根据试验需要，决定是否开启环境机组和过冷机组。
6、试验过程中，如制冷剂过多或过少，可通过充液阀补充或放掉制冷剂。
7、试验中遇报警，应查明原因，待报警自动复位后,再重新进行试验。
8、试验自动结束后，要确认热态绕组值。
9、被测压缩机停止工作后，关闭吸气阀VB1和排气阀VB2，同时打开平衡阀PV1,将残余制冷剂放掉,松开压缩机的联结接头，拆下被测压缩机。
手动方式手动方式操作参见说明书。
三、工作后1、切断电源，关闭水源和气源。
2、保持试验台清洁、干燥.四、维护保养1、常检查冷媒管的密封垫，发现破损应及时更换；2、在初次使用时,因真空泵已注入真空泵油,应将排气孔的堵塞拔掉,并检查油位是否在视窗中间刻度线上；使用中应经常油位，如有减少应及时补充，并经常更换真空泵油；3、机器不工作时，请关闭所有阀门；4、长时间不用时，待重新使用时,检查是否漏气;各阀门、压缩机真空泵等运转正常。
冷媒回收加注机安全操作规程
冷媒回收加注机安全操作规程
一、操作人员要熟悉冷媒回收加注机的结构和工作原理，通过相关培训和考核合格后，方可操作该设备。
二、操作人员在操作前，应穿戴好防护设备，包括防护眼镜、手套、工作服等，确保身体安全。
三、在操作过程中，严禁戴手表、戒指等饰品，以免发生事故。
四、操作人员要保持机器周围的整洁和干燥，防止滑倒和摔伤。
五、加注前要检查机器的工作状态是否正常，确保各部件安装牢固。
六、操作人员应确保冷媒回收加注机的电源和电气系统处于正常工作状态，避免发生电击事故。
七、加注前应检查加注罐及管路连接是否牢固，以防止冷媒外泄或泄漏。
八、打开冷媒回收加注机前，应确保机器处于停止状态，并切断电源。
九、操作人员在加注过程中，要关注冷媒加注量的控制，避免超载或短缺。
十、加注时要确保冷媒加注罐的放置位置稳定，并避免碰撞或倾斜。
十一、加注过程中严禁抽烟、喷雾、明火等行为，以防止火灾事故。
十二、发现冷媒泄漏时，应立即停止加注并采取相应的应急措施，如关闭阀门、通风等。
十三、加注完毕后，应及时切断电源，做好设备的清洁和维护工作。
十四、操作结束后，应将所有工具归位并进行清点，确保无遗漏。
十五、操作人员要定期进行安全知识和技术培训，及时更新操作规程和安全措施。
十六、任何人不得擅自改变或修理冷媒回收加注机的结构或部件。
十七、在遇到异常情况时，应立即停止操作并向上级或专业维修人员报告。
以上是冷媒回收加注机的安全操作规程，操作人员在使用设备过程中应严格遵守以上规定，确保人身安全和设备正常运行。

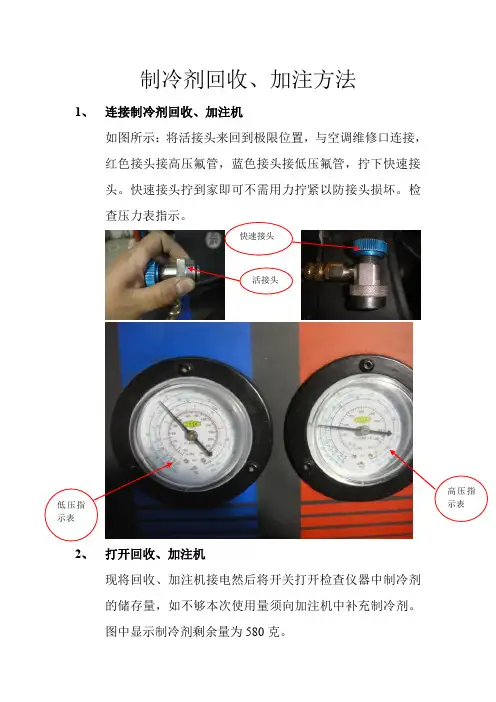

制冷剂回收、加注机使用方法
制冷剂回收、加注方法1、 连接制冷剂回收、加注机如图所示：将活接头来回到极限位置，与空调维修口连接，红色接头接高压氟管，蓝色接头接低压氟管，拧下快速接头。
快速接头拧到家即可不需用力拧紧以防接头损坏。
检查压力表指示。
2、 打开回收、加注机现将回收、加注机接电然后将开关打开检查仪器中制冷剂的储存量，如不够本次使用量须向加注机中补充制冷剂。
图中显示制冷剂剩余量为580克。
选择“回收”按钮，选择“启动”回收、加注机会自动回收汽车上的制冷剂，待高、低压指示表指示都指到“零”时选择“停止”按钮。
如图：按完“停止”按钮后显示屏会显示排出“冷冻油”字样（如图）排油时注意观察排油壶刻度，待冷冻油排完后再次按“停止”按钮。
4、抽真空选择“抽空”按钮屏幕会显示抽空时间时间设定为15分钟15分钟后高、低压表指示都在负值表明抽真空结束，此时需保压至少5分钟时间，如压力无明显变化即可进行下一步反之需检查相应管路。
抽真空结束后屏幕会显示“加注冷冻油”此时按住“注油”按钮同时观察注油壶刻度，加注量与排出量一致。
5、加注制冷剂选择“充注”按钮，屏幕显示需要的充注量，实际充注量需按车型选择，选择后按“启动”按钮，仪器会自动加注制冷剂，加注完毕后屏幕显示“充注完成”加注过程结束。
6、检查压力启动发动机打开空调，观察高、低压表指示是否在正常范围内：高压不大于15bar，低压不大于5bar。
所有车型空调系统冷媒加注量：•CC2.0T -600±25g•迈腾：1.4T/1.8T/2.0T- 600±25g•速腾：1.4T/1.6/1.8T/2.0-525±25g •GOLF6：1.4T/1.6-525±25g•新宝来：1.4T/1.6-540±25g•宝来/高尔夫：A4-750±50g•捷达：750±50g空调消毒要求及方法产品说明：1.采用国际最新消毒成分AKACID2.彻底消灭车内空调系统、车厢以及后备箱的有害细菌和病毒3.性能稳定、高效杀毒、持久抑菌4.无色、无味、无刺激、无腐蚀、安全环保、对人无害5.卫生安全权威认证、确保品质使用方法：1.空调系统杀菌消毒：1-1.将本品倒入高压喷枪药液罐中1-2.打开汽车前盖及空调外盖，取出滤清器1-3.打开汽车空调系统，调整到外循环状态1-4.将喷头对准车前盖下的空调进风口，向内喷雾60-90秒。
冷媒回收加注机操作规程
XXX电器工业有限公司
冷媒回收加注机操作规程
文件编号: 1．使用设备前，仔细阅读使用说明书、安装调试手册，经过设备厂家专业培训后，方可操作本设备。
2．在使用前应检查阀门所处的状态及阀门好坏、电源借电是否缺相、接地是否可靠、加液管的密封垫是否完好。
如有损坏需及时更换，检查真空泵油位是否正常、高低压表指针是否在“0”位。
3．操作人员在使用设备前，必须带好防护眼镜及其他防护用，并清理周围一切易燃易爆物品。
4．第一次回收冷媒时，回收系统及定量瓶内会存有空气，此时要用回收的冷媒将空气冲洗干净。
5．严禁冷媒回冲过量，冷媒罐实际回收重量不能超过标定最大重量的80%，否则冷媒罐容易发生爆炸。
6．该设备必须由专业人员操作。
同时必须选用纯净无固体杂质的冷媒加注，以免对设备及空调机造成损害。
7．必须回收指定的冷媒，禁止不同种类的冷媒混用，如发生交叉污染的事件则必须对罐体进行处理，否则用交叉污染的冷媒加注空调机时，能对空调机造成损坏。
8．工作完毕后按要求关闭相关的阀门，并做好相关记录。
编制/日期：审核/日期：批准/日期：。
制冷剂回收加注机(AC350C)操作指导
制冷剂回收加注机（AC350C）操作手册一、制冷剂回收操作对于符合规定的制冷剂，使用制冷剂回收加注机（AC350C）进行回收（图1）。
图1 AC350C操作面板1、开机准备。
将AC350C的电源插头接在220V电源上，转动电源开关，操作界面显示主菜单，包括储罐重量和储罐内部的制冷剂重量（图2）。
图2 操作界面显示主菜单2、排气。
此步骤是对AC350C自身进行排气、清理，应在30秒内完成。
操作方法：①按下排气键，设备进行排气，2秒后完成。
②按下确认键。
3、回收。
此步骤是将车辆空调系统的制冷剂回收到AC350C中。
操作方法：①按下回收键，然后按界面提示接好管路及接头。
②设定制冷剂的回收量：利用数字键输入制冷剂重量，按下确认键。
③界面显示“清理管路1分钟”。
设备开始自动进行清理，然后进行回收（图3）。
图3 正在进行制冷剂回收二、完成回收作业当界面显示“回收完成”后，按下确认键。
三、制冷剂净化作业1、净化作业准备及开始在完成制冷剂回收之后，按下AC350C的确认键，AC350C开始进行排油。
完成后（约10秒），必要时记录排油量。
2、纯度指标检测使用制冷剂鉴别仪（16910）对加收的制冷剂进行检测。
根据检测结果得出结论。
3、净化操作若制冷剂纯度达不到要求，则继续进行净化。
四、加注作业1、加注作业准备及开始制冷剂净化作业之后，若没有拆卸相关管路，可直接进行下面步骤。
2、检漏在抽真空之后，可通过保压来进行检漏。
3、视情清洗4、抽真空1）在AC350C完成排油之后，按下的确认键，进入抽真空操作菜单。
此时利用数字键设定抽空时间。
按下确认键，AC350C开始抽真空，时间到，即完成（图3）。
图4 正在抽真空2）根据界面提示信息，按下确认键，进行保压。
保压时间固定为3分钟（图5）。
图5 正在进行保压五、补充冷冻油在补充冷冻油之前，确认冷冻油的贮罐按下确认键，进行注油（见图6）。
通过观察油瓶的油面变化确定已加注的油量。
当达到要求的注油时，停止注油。
冷媒回收加注机安全操作规程
制冷剂回收灌装机安全操作规程一、说明书1、回收制冷剂（1）将高低压管连接到汽车空调的高低压接口，并打开快速接头阀门，将面板上的高低压阀，逆时针旋转到“RECOVER/VACUUM”位置，按启动键启动回收操作。
（2）设备恢复到系统流量压力25PSI 时，回收自动停止。
（3）设备自动排油，大约需要90 秒钟以上。
（4）直到系统压力稳定2 分钟，按停止键结束回收过程。
2．抽真空（1）按下真空键。
（2）将高低压管连接到汽车空调的高低压接口，并打开快速接头阀门，将面板上的高低压阀，逆时针旋转到“RECOVER/VACUUM”位置，连接完毕后按启动键。
（3）按数字修改抽真空时间，按下启动键。
（4）抽真空结束后，按停止键退出程序。
3．添加压缩机油（1）向瓶内注入压缩机油。
（2）关闭低压侧阀门，顺时针转动高压阀“OIL\NJECT CHARGE”。
（3）按住F1 键，冷冻油开始自动加注，油面达到高度时松开F1 键。
（4）补充冷冻油程序结束，按停止键完全退出。
4．加注制冷剂（1）按填充键。
（2）将高低压管连接到汽车空调的高低压接口，关闭低压阀门，将高压阀顺时针旋转到“OIL\NJECT CHARGE”，并打开高压快速接头阀门，连接完毕后按启动键。
（3）按数字键修改填充量，再按启动键确认。
（4）设备没有停止流注时，不得中断，当通量达到设定时间时，它将自动结束。
（5）加注后关闭两个快速接头，将输液管从汽车空调中拆下。
二、安全事项（1）使用许可的容器回收制冷剂，避免将制冷剂直接排放到大气中。
（2）保持冷媒在液态下加注，如果需要启动发动机进行气体加注，严禁开启高压侧压力阀。
（3）填充或压力状态，不要拆下管路连接。
（4）避免在工作现场燃放烟花。
（5）压缩空气不能用于空调系统中的测试。
（6）制冷剂加注和回收机的盖在使用过程中无法打开，避免触电事故。
三、维护方法（1）仪器在使用前必须加注真空泵油，真空泵工作10 小时更换一次真空泵油。
冷媒加注回收机安全操作规程
冷媒加注回收机安全操作规程冷媒加注回收机是一种专业的设备，用于回收或加注冷媒。
在操作时需要严格按照规程进行，保障人员的安全和设备的正常运行。
以下是冷媒加注回收机的安全操作规程：1.操作人员应经过专业培训，并严格按照操作规程进行操作，禁止未受培训或未获得操作资质的人员操作设备。
2.在加注或回收冷媒之前，应关闭冷却系统或其他冷媒处理设备。
3.在加注或回收冷媒前，应检查回收机的压力表、温度计、阀门及管路等是否正常，预防出现意外情况。
4.在操作过程中，操作人员应戴上防护手套、护目镜、口罩等相关防护设备，防止冷媒直接接触皮肤和眼睛等，以及保护呼吸道。
5.在加注冷媒时，操作人员应严格按照冷媒种类和加注量的规定进行，避免过量加注或错加冷媒类型。
6.在回收冷媒时，操作人员应先放出系统内的冷媒，随后使用回收机进行回收，回收过程中应保持压力稳定，避免压力过大，防止设备损坏及人员受伤。
7.操作人员在加注或回收过程中应时刻关注设备的运行状态，防止出现异常情况或设备故障。
8.在操作结束后，应关闭冷媒加注回收机的所有闸门及开关，清洗相关管路和设备，保持设备清洁。
9.操作人员应对设备进行定期维护保养，并年度进行检修，确保设备正常运行，并能长久服务。
10.如设备发生故障或异常情况，应立即停机，并通知维护人员进行维修或更换设备。
注意：1.冷媒加注回收机内的冷媒气体可引起窒息或燃爆，加注或回收过程中应严格遵守安全作业规程。
2.操作人员应随时关注设备的运转情况和工作环境。
如发现任何异常情况，请立即停机并联系相关技术人员进行处理。
3.在加注或回收过程中应使用专用工具，防止手部受损。
同时应避免将冷媒溅入眼睛或其他敏感部位。
4.操作人员在运行过程中应保持清醒，切勿酒后操作，以免发生意外。
5.操作人员应定期进行职业健康检查，确保身体健康。
如有身体不适，应立即向管理人员汇报，避免发生危险。
在使用冷媒加注回收机时，操作人员应严格按照操作规程进行操作，注意安全，保障自身和他人的安全。
AC375制冷剂回收加注机操作手册
AC375型汽车空调系统保养、维修专用制冷剂回收/再生/充注机罗宾耐尔中国技术服务中心北京井上青华汽车设备有限公司地址：北京市海淀区西三环北路甲105号科源大厦B座6层咨询电话：(010) 88414211，68438368，88414201/02/03E-----Mail：***********.cn***************维修服务热线：(010) 88414110；68438368维修咨询E-Mail：***************传真：(010) 88414200目录一、简介 (1)二、部件图及名称介绍 (1)2．1部件识别和位置图 (1)A．前视图 (1)B．侧视图 (2)C．后视图及真空泵图 (2)D．控制面板 (3)E．控制面板上的标识 (3)2．2名词解释 (4)2．2.A操作部件 (4)2．2．B程序功能 (5)三、初始设置 (5)3．1清点附件 (5)3．2注册设备保修卡 (6)3．3真空泵加油 (6)3．4 吸入首批制冷剂，做好工作前的准备 (6)四、操作步骤 (8)4．1 回收汽车空调制冷剂 (8)4．2 排旧冷冻油 (8)4．3 向空调系统充注制冷剂（冷媒） (9)4．3．1 给工作罐补充制冷剂 (9)4．3．2 对空调系统抽真空 (10)4．3．3向空调系统充注制冷剂 (11)4．3．3A 补充冷冻油 (11)4．3．3B 充注制冷剂（冷媒） (11)五、维护 (12)5．1 更换真空泵润滑油 (12)5．2 更换干燥过滤器 (13)5．3 泄露检测 (14)六、更换配件清单 (15)附页1、设备电器原理图 (16)附页2、设备流程图 (17)一、简 介罗宾耐尔 AC375型空调制冷剂处理设备是专用于汽车空调，对制冷剂R-134a(或者R-12 ) 进行回收、再生、充注的系统。
该产品具有以下一项或几项美国专利：US4，938，031；5，005，369；5，248，125；4，261，178；4，768，347。
空调制冷剂回收设备的四大功能
空调制冷剂回收设备的四大功能
1、回收：回收过程是将空调系统中的制冷剂转移到冷媒罐中的过程。
由于冷媒罐中的压力大致等于空调压力系统内的压力（即制冷剂
的冷凝压力），所以要求设备具有增压功能，这一功能的实现主要依
靠压缩机来完成。
本公司目前产品公司资产采用的压缩机是无油式的，这样使该设备不仅具有增压功能，而且可作滚珠轴承使用。
回收速度
得到不断提高，而且可以气态、液态同时回收。
2、再生：再生过程是将回收回来的冷媒进行操作过程处理的过程。
回收冷媒中的杂质主要有固态颗粒物、冷冻油、水分、空气等几大类。
这一任务主要由干燥过滤器来完成。
它可以去除回收冷媒中的固态杂
质和水分，设备内部无法油分离器，可分离出回收冷媒中的冷冻油。
因为水汽属于不凝性气体。
在回收结束后可按动冷媒罐上的排空阀，
放出罐中的空气，整个再生过程保证了回收回来的冷媒可以再次被使用。
3、抽真空过程：由于回收后的约空调系统达不到所要求的真空度，所以必须对空调系统彻底管理系统抽真空。
这样也有利于清除残留在
中的水分和其它气体。
保证再次充注进系统的冷媒有效保证不被污染，这一过程由设备上配备的大容量、进口双级真空泵来完成，抽空更彻底，有利于检测出空调系统的微小泄漏。
4、加注：空调系统检修后需要重新向系统中注入冷媒，对于小型
空调来说，主要依靠冷媒罐与被抽空的系统间的压力差使冷媒进入系
统中。
对于大型空调，本公司为回收加注设备设计了压力加注功能，
靠设备内部的压缩机实现制冷剂向系统中的转移。
依靠精确的电子计
量系统同时实现制冷剂的自动定量加注。
冷媒加注回收机安全操作规程
冷媒加注回收机安全操作规程一、前言冷媒加注回收机（以下简称“回收机”）是一种专门用于维护、更换和回收冷媒的设备。
它能够帮助人们更好地处理冷媒，减少对环境造成的污染。
但是，安全操作非常重要，否则将可能带来严重的损失。
本文旨在规范回收机的使用，并提供相应的安全操作规程。
二、安全操作规程1. 工作前检查使用回收机之前，必须进行检查。
必须检查检修孔（注入和排放冷媒用的孔）是开启还是关闭。
如果没有管制器，必须确保压力表上的指针在预设范围内。
2. 维护和维修回收机需要定期进行维护和维修。
这是确保安全操作的重要步骤。
在维修之前，必须将回收机断开电源。
在操作时要戴手套和护目镜。
所有维修必须由经过专业培训的人员进行。
3. 清洗为确保回收机的正常工作，必须在使用新的冷媒之前对回收机进行清洗。
清洗应该在一个有良好通风的区域内进行。
在清洗时，应使用清洁的水和中性清洁剂。
4. 标记和记录应在回收机上标记所有的冷媒和其量，以便日后审计及检查。
也要确保将所有数据记录到适当的日志中，以便保持追踪记录。
5. 电力安全回收机必须安装接地线，以确保安全操作。
在连接到电源之前，请检查电压是否正确，避免电源电压过高或过低。
如果出现任何电力故障，必须立即关闭电源并与维修人员联系进行修理。
6. 防火安全回收机周围不应有火源和易燃物品。
在使用过程中，应避免回收机过热和发生短路。
如发现回收机有异常现象，应立即关闭电源。
7. 人员安全使用回收机的人员必须经过专业培训和训练，并具备相应的操作技能。
在使用回收机时，必须穿戴适当的个人防护装备，包括安全帽、手套、护目镜等。
良好的通风设备也是重要的，以确保人员安全。
8. 其他安全注意事项回收机使用后，必须清洁并放置在干燥通风的地方。
禁止将回收机置于高温、潮湿或不通风的环境中。
在工作时，绝对禁止使用手触碰有电部件。
三、结论冷媒加注回收机的安全操作规程非常重要。
正确操作可以确保设备的正常使用和人员的安全。
如果遇到任何问题，请立即停止操作并与维修人员联系。
冷媒回收加注机安全操作规程
冷媒回收加注机安全操作规程冷媒回收加注机是用于回收和加注冷媒的重要设备，正确的操作规程能够保障工作人员的安全和设备的正常运行。
以下是冷媒回收加注机的安全操作规程，详细介绍了操作前的准备工作、操作步骤以及操作中应注意的安全事项，希望对您有所帮助。
一、操作前的准备工作1. 熟悉设备：在操作冷媒回收加注机之前，必须对设备的结构和工作原理有一定的了解，熟悉设备的使用说明书和安全操作规程。
2. 检查设备：仔细检查设备的各项部件，确保设备无任何损坏或松动，特别是管道和阀门是否密封良好，无漏气现象。
3. 安全区域划定：将操作区域划定为安全区域，并贴有明显的警示标识，禁止无关人员进入。
4. 确定工作人员：指定经过培训的专业人员进行操作，确保其具备安全操作技能。
5. 穿戴个人防护装备：工作人员必须佩戴符合国家标准的个人防护装备，包括安全帽、防护眼镜、耳塞、防护手套、防护鞋等。
6. 准备工具和备品：备齐所需的工具和备品，并妥善保管。
二、操作步骤1. 开启电源：将冷媒回收加注机的电源插头连接到电源插座上，确保电源开关处于关闭状态。
2. 加注冷媒：接通冷媒源，确保管道和阀门的密封性，调整加注压力。
3. 设置操作参数：根据需要设置回收和加注的冷媒类型、压力范围等操作参数。
4. 连接设备：将冷媒回收加注机和被加注设备进行连接，确保连接部件牢固可靠。
5. 开启设备：依次操作电源开关、系统开关，确保设备正常启动。
6. 进行回收加注操作：按照设备使用说明书的要求进行回收和加注操作。
7. 完成操作：按照设备使用说明书的要求，停止冷媒回收加注机的工作，并关闭电源开关和系统开关。
三、安全事项1. 避免超负荷运行：在操作过程中，必须及时调整加注压力和回收速度，避免设备超负荷运行，引发设备故障或事故。
2. 防止冷媒泄漏：加注过程中，要密切注意冷媒的泄漏问题，确保管道和阀门的严密性，及时处理泄漏情况，并做好通风排气工作。
3. 防止电气事故：操作人员必须严格按照设备的电气要求进行操作，避免误触电源开关和系统开关，防止触电事故。
冷媒回收加注机安全操作规程
冷媒回收加注机安全操作规程冷媒回收加注机是一种专门用来回收和加注各种制冷气体的机器设备，广泛应用于各类空调、制冷设备等领域。
虽然冷媒回收加注机对于工业、民用制冷装置的维护保养起到了积极的作用，但在使用过程中存在着一定的安全隐患，如果操作不规范，可能会对人体和环境造成不可预料的危害。
因此，为了确保操作人员和设备的安全性，必须制定相关操作规程，以下是冷媒回收加注机的安全操作规程：一、设备准备1. before操作冷媒回收加注机之前，应首先检查设备的电力、空气压力、油水分离器等方面是否正常。
2. 操作人员应穿戴符合要求的防护装备，包括眼镜、手套、抗静电鞋等，以确保操作过程中的安全。
3. 确保回收储罐，新鲜冷媒筒液，压力管道、接头、气阀等设备的完好性。
4. 在进行加注或回收作业之前，必须对设备和管路进行检测，以判定其密封性和安全性，确保不会产生泄漏或其他安全隐患。
二、操作规范1. 在操作过程中，必须遵循相关的操作规范和安全规定，以确保设备的正常运行和操作人员的安全。
2. 操作人员应在操纵前具备相关的操作知识和技能，并根据设备操作说明书完成相应的操纵步骤。
3. 为了保证操作安全，必须使用匹配的冷媒，并遵循设备的规格参数，不得混用不同的冷媒种类。
4. 同时，在进行加注或回收作业的过程中，必须控制好设备的操作速度和压力，以避免设备过度负荷导致的危险。
三、操作流程1. 冷媒回收操作：在进行冷媒回收时，应先将回收储罐接好、设备打开，再打开设备的开关，当压缩机运转时，将无序的气体压入回收罐中，从而将冷媒液回收至回收罐。
回收完毕后，关闭设备开关和压缩机开关。
2. 冷媒加注操作：将新的冷媒液筒液接好，并连接至气阀，在冷媒加注管路上安装好滤芯，同时打开压缩机，将新的冷媒液加注至相应的设备内。
加注作业完成后，关闭开关，同时关闭压缩机。
四、注意事项1. 对于无法回收的冷媒液体，必须存储清洁、干燥的储罐内，不得将其倒置或混合其他类型的冷媒种类。
冷媒回收机使用方法
冷媒回收机使用方法
1. 准备工作：打开冷媒回收机，检查机器各部件是否运转正常，清理机器内部的杂物和污垢，并准备好所需操作工具和配件。
2. 确认冷媒类型：根据使用的冷媒种类，选择相应的冷媒回收机和配套的工具、管路和接口。
3. 连接管路：将回收机与待回收冷媒的系统连接，确保连接口和接头牢固密封，防止漏氟。
4. 启动机器：打开电源开关，启动冷媒回收机。
调整相应参数，如压力、流量等，以适应回收操作的需求。
5. 开始回收：开始回收冷媒，观察回收数据的变化，调整相应参数以达到最佳回收效果。
6. 结束操作：回收完成后，关闭电源开关，拆下回收机和连接管路上的所有接头。
清洗和保养回收机，以便下次使用。
7. 处理冷媒：将回收来的废旧冷媒交由专业处理机构进行处理，千万不要随意处理或倾倒，避免环境污染和安全事故。
AC350C空调实操
2、更换干燥过滤器
1）打开设备的后盖板。 2）打开绑带，拆下和干燥过滤器连接的管路
和接头。 3）按照制冷剂回收的流动方向(干燥过滤器
上的箭头向下),安装新的干燥过滤器。 4）盖好后盖并固定螺丝。
3、确认干燥过滤器已更换
1）更换干燥过滤器后，启动设备，设备屏幕 显示：
2）按“ 确认”键，屏幕显示：
直列4缸 1.6升
空调数据库显示车辆制冷剂型号及制冷剂量
2、 制冷剂回收作业
1）、按“回收”键。进入回收程序 回收键
2）、选择回收量
根据数 据库数 值，按 数字键， 设置回 收量
根据提 示连接 管路
3）、按菜单要求，进行管路连接，将高低压 快速接头正确连接至制冷系统的检测接口
注意:顺时针拧开高低压开关时，速度应慢一 些，防止冷冻机油被制冷剂带出系统。
外循环
打开A/C开关 风速最大
3）、按“数据库”键，根据车型，查找数据库。 数 据 库
按数字键，选择SPX数据库。 选择SPX数据库
根据汽 车制造 年月， 在数据 库中选 择年代。
根据汽车生产厂名，在数据库中选择生产厂 家。
生产厂家
根据汽车车型，在数据库中选择车型。 选择车型
根据汽车发动机型号，在数据库中选择发动 机型号。
4）、安装注油瓶。 注意：必须拧紧，防止空气进入。
5）、按确认键进行加注冷冻机油。
6）、采用单管加注，关闭低压阀（防止冷冻 机油进入压缩机），打开高压阀。
7）、根据界面提示，查看注油瓶的液面位置。 冷冻机油液面
8）、在加注过程中，必须一直观察注油瓶内 的液面，达到补充量后及时按确认键， 暂停加注冷冻机油，确认加注量达到要 求后，按“取消”键结束加注冷冻机油。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AC-500:电脑软件控制单一电子称复合使用方法由软件控制使用一次性罐 和工作源罐内的制冷剂加注。电子称精度达到万分之一，半自动控制，全自 动回收、加注制冷剂，手动加注冷冻油，电脑控制加注量，无需做制冷剂 换装，自动检测回收量、加注冷媒时罐内无制冷剂、制冷剂充注量过少， 提高使用效率 。
电脑控制全自动冷媒回收再生加注机
多种机型
AC-800：本机装有4个电子称，电子称精度达到万分之一，全自动控制，电 脑软件控制全自动回收制冷剂、加注制冷剂、加注冷冻油。自动检测回收 量，加注制冷剂时一次性罐和工作源罐内无制冷剂、制冷剂充注量过少。 电脑控制加注量，无需做制冷剂换装，提高使用效率。
AC-700：本机装有2个电子称，电子称精度达到万分之一，半自动控制，电 脑软件控制全自动回收制冷剂、加注制冷剂、手动加注冷冻油。自动检测 回收量，加注制冷剂时一次性罐和工作源罐内无制冷剂、制冷剂充注量过 少。电脑控制加注量，无需做制冷剂换装，提高使用效率。
时罐内压力过高或加注冷媒时罐内无冷媒，系统自动停止回收和加注过程以保护系统. 多线程多方式检测工作罐空/满状态，并及时提示在显示屏上. 加注、抽真空等长时间工作中有立体声轻音乐提供欣赏,使您工作轻松愉快. 所有技术参数符合国内外同类设备要求。
电脑控制全自动冷媒回收再生加注机
高新技术
主机设计：CPU中央处理器总体控制仿电脑冯.诺依曼结构，具备超强的 运算能力；24位A/D高精度采样，并使用天秤级电子计量装置，精度达到 万分之一；大容量数据库芯片能记录256K资料文件；美国ISD最新语音技术制作 语音核心模块。
独特的分离再生系统,可分离空调系统内中的冷冻油、水分达到再利用的标准. 获得专利的执行机构和控制系统能保证系统长期使用,减少故障发生. 回收、加注过程完全由电脑程序控制，并采用获得德国PTB认证的称重传感器，保证加注精
度. 系统内置高压传感器，自动检测系统中高压危险状态，避免不必要的事故发生。如回收冷媒
系统使用常识与机器的保养
本设备注意防尘、防水，使用一定时间后，要打开放油手阀放出废油。 执行每一个工况运转时不要随便移动设备，以免计量不准。
本设备如果要做搬运移动时，小心移动，以防止在移动过程中将电子称 压坏造成计量不准。
※ 本设备的电子称是高精度的计量电子器件注意不要过力的撞击
本设备的显示设备为易碎电子元器件，停放或工作过程中不要用硬物去 碰撞或割划表面。
本产品使用范围广泛，适合4S店、中小型汽车修理厂、冷媒加注专业 店、冰箱生产线、汽车生产线、军事设备、制冷教学和各种大型制冷设备 维修生产使用.
功能简介
• 回收、再生、真空、检测及加注五功能一体，完全自动40×128点阵大屏幕液晶图形汉 字显示，标准PC机PS/2键盘汉字输入，标准打印机接口，内置简繁体汉字库
冷冻油杯为易碎品，注意不要磕碰。
由于压缩机自带保护功能，所以压缩机每连续启动使用两次应间隔3分 钟后才能再次启动。
电脑控制全自动冷媒回收再生加注机
真空泵的维护与保养
真空泵长期工作应经常检查泵油是否充足，油箱内存油不能低于油标中心， 油量不足会影响工作性能，甚至损坏零部件。同时注意观察泵油的清洁，新真 空泵使用后要求在250—300小时应该更换真空泵油一次，若真空泵油在使用中 变脏、混浊、混入水份或挥发性物质时也应及时更换新油，以免造成真空度不 高或无法运转。不要在无油的状态下运行真空泵，以免损坏真空泵。
安全稳定盛装：大容量压力容器盛装回收的制冷剂, 配有汽、液分离装置。 液态加注方式确保制冷剂的纯度，配有过压安全保护排气装置自动保护压 力容器，定期排放不凝气体及不完全液化制冷剂。
管路系统自清：双回路R12、R134a两种不同型号制冷剂自动转换，配有双 级旋片式真空泵60L/Min排气量，确保管路内部排空更干净，防止制冷剂 交插污染。
更换新真空泵油时先开机运转15-30分钟，使油变稀后停止，旋去放油螺丝， 把泵内污油全部放出，再从进油口灌入新油300CC，启动电机运转1分钟，对泵 腔内进行清洗，然后放出，反复2-3次，确认清洁后，装上放油螺丝，再从加 油孔注入新真空泵油至油标中心。旋上加油螺丝，即可使用。
真空泵如长时间不使用，应加盖好进排气帽，以免脏物落入真空泵内，还要 注意防潮、防锈。
人机交互：本机拟智能电脑采用以对答提示方式，国内外最新推出图文 大屏幕显示其规格240×64、240×128点阵大屏幕液晶，语音提示，配合 使用PS/2接口114PC键盘操控整机，并能进行全中文/英、数输入操作，触摸 屏点击操作，小按键一键进入式3种不同操作方式与一体化设计，来完成 冷媒回收、再生、真空、检测及加注工作过程，确保在执行每一个工况时 减小误操作带来的种种不便，同时还可以在工作中学习，适合不同层次的 使用者使用，操作简单易懂。
电子称：使用天秤级电子计量装置，精度达到万分之一.
减震装置：配有四平减震缓解对电子称的过力撞击，减轻电子称压力传感器的疲 劳度，更确保称量精度。
品质卓越: 本设备配备超高压管带，工作压力：800PSI；爆破压力：4000PSI。 R134a可旋转开关90o快接接头。可调“0”的高、低压、真空表组。
电脑控制全自动冷媒回收再生加注机
智能控制：系统内置快速智能压力传感器。如：抽真空压力过高时，系 统自动保护真空设备装置；回收制冷剂时罐内压力过高或罐内盛装制冷剂 已满时，系统自动停止回收，确保操作者生命安全。
电脑控制全自动冷媒回收再生加注机 创新设计
高效回收、再生：本设备在回收制冷剂时采用压缩机吸入式回收，配有大 功率、 高背压压缩机，并配有高效的过滤系统，此过滤系统可以长时间 使用，无需多次更换干燥过滤器。
电脑控制全自动冷媒回收充注设备
简介 高新技术 创新设计 多种机型 使用常识
电脑控制全自动冷媒回收再生加注机
产品简介
电脑控制全自动冷媒回收再生加注机是哈尔滨众邦龙科技开发有限公 司最新开发的集各家所长的全自动设备，适用于CFC、HFC、HCFC等各类制 冷剂，具有当前汽车空调维修及检测所需要的全部功能，是汽车空调维修 行业必不可少的设备之一。
• 24字符微型打印机(选配)可打印用户资料和加注、回收量及操作人员记录
微电脑处理器控制抽真空时间和充氮打压时间、冷媒的加注量及冷冻油加注量，所有参数全 部显示在屏幕上.
增设全程语音提示功能，引导您正确操作每一个过程,而不必为记忆繁琐的使用说明所担忧. 图文显示方便易懂．
可内置多种汽车冷媒加注量标准数据库(选配)，也可由用户扩充数据库(可扩200多种不同车 型的冷媒加注数据)
