保护装置实用调试技巧

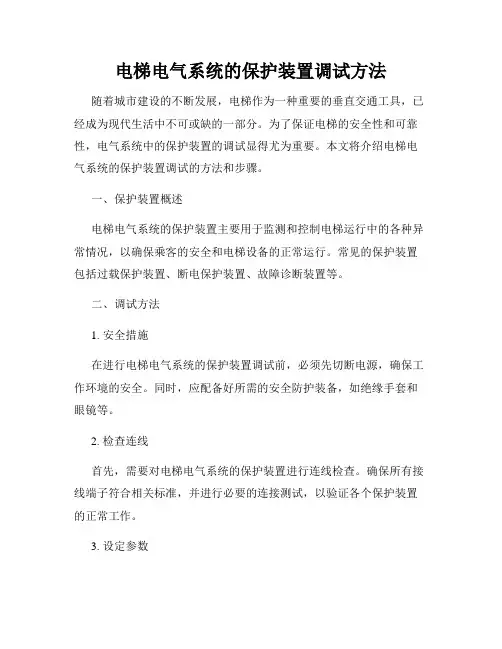

电梯电气系统的保护装置调试方法
电梯电气系统的保护装置调试方法随着城市建设的不断发展，电梯作为一种重要的垂直交通工具，已经成为现代生活中不可或缺的一部分。
为了保证电梯的安全性和可靠性，电气系统中的保护装置的调试显得尤为重要。
本文将介绍电梯电气系统的保护装置调试的方法和步骤。
一、保护装置概述电梯电气系统的保护装置主要用于监测和控制电梯运行中的各种异常情况，以确保乘客的安全和电梯设备的正常运行。
常见的保护装置包括过载保护装置、断电保护装置、故障诊断装置等。
二、调试方法1. 安全措施在进行电梯电气系统的保护装置调试前，必须先切断电源，确保工作环境的安全。
同时，应配备好所需的安全防护装备，如绝缘手套和眼镜等。
2. 检查连线首先，需要对电梯电气系统的保护装置进行连线检查。
确保所有接线端子符合相关标准，并进行必要的连接测试，以验证各个保护装置的正常工作。
3. 设定参数根据电梯的具体规格和要求，对保护装置的参数进行设定。
这些参数可能包括负载容量、行程范围、故障诊断等。
通过合理设置这些参数，可以确保保护装置能够准确地监测电梯运行中的异常情况。
4. 功能测试在进行正式调试之前，需要进行功能测试，以验证保护装置是否正常工作。
例如，可以模拟电梯超载情况，观察过载保护装置是否能够及时切断电源，以防止电梯运行中的安全隐患。
5. 故障排除如果在功能测试过程中发现保护装置存在故障或不正常情况，需要进行故障排除。
可以通过检查连线、设定参数等方式，逐步排查故障原因，并进行修复或更换。
6. 记录和报告在完成电梯电气系统的保护装置调试后，应及时记录相关数据，包括设定参数、功能测试结果以及故障排除过程等。
这些记录将有助于日后维护和保养工作，并在必要时提供给相关部门进行审核和检查。
三、注意事项1. 严格遵守安全操作规程，确保调试过程中的人身安全。
2. 根据电梯的具体需求，合理设定保护装置的参数，以确保其准确性和可靠性。
3. 在进行调试过程中，应及时记录相关数据，以备日后参考和分析。
变电站继电保护装置调试
变电站继电保护装置调试随着电力系统的不断发展，变电站及电力系统的继电保护装置得到了越来越广泛的应用。
继电保护装置在电力系统中起到类似于安全阀的作用，一旦发生电力系统异常，保护装置可以及时检测到并采取保护措施，避免电力系统发生事故，确保了电力系统的稳定运行。
因此，继电保护装置的准确、可靠、快速的运行是电力系统正常运行不可或缺的重要环节。
本文将以一个1000kV变电站为例，介绍其继电保护装置的调试过程。
一、前期准备在开始调试之前，需要做好前期准备工作，包括：1、确定调试方案：根据继电保护装置的类型、数量及其作用范围，制定调试方案。
通常采用逐级调试，即从高压侧至低压侧逐个调试，同时也考虑到装置间的配合。
2、准备调试设备：按照调试方案，准备好需要使用的调试设备，如：合成电流源、合成电压源、CT/PT 校验装置、时序仪等。
3、明确调试步骤：按照调试方案，明确调试步骤和过程，编制调试表格和记录表格。
二、具体调试过程1、重新校准 CT/PT：将 CT/PT 接线接好，并使用校验装置进行 CT/PT 的校验。
校验的过程中，检查 CT/PT 的二次线圈接线是否正确，以及 CT/PT 是否存在短路、开路、断线等现象。
2、校验继电保护装置：将继电保护装置接线接好，并使用合成电流源和合成电压源进行调试。
在调试的过程中，需要检查继电保护装置的所有参数是否符合要求，包括电气量的合理性、实际值与设置值的误差等。
3、测试继电保护装置的保护动作：在即时模拟损坏后，使保护装置动作，检测保护措施是否正确并记录数据和结果。
4、检查继电保护装置操作性能：检查继电保护装置的操作性能，如：操作面板的灵敏度、系统响应速度、寿命等。
5、记录调试过程：在调试过程中，需要记录调试结果和数据，包括保护装置的调试数据、现场观察的情况、操作面板的灵敏度、系统响应速度以及保护装置的动作数据等。
三、调试后工作在调试结束后，应对调试结果进行分析和评估，对于调试出的问题及时处理，并对继电保护装置进行备案。
塔吊的保护装置调试(通用)
塔吊的保护装置调试（通用）
塔吊电气安全保护装置调试：
1、电源检查：将地面电源开关合上，送电到司机室，检查三相电源的相序是否正确，电压是否满足要求（380V±10%）。
2、操作系统逻辑关系检查：
1)点动操作起升手柄，观察起升运转情况，当起升手柄向内拉时，吊钩应向上运动。
2)手柄外推时，吊钩应向下运动，否则应调整起升电机电源的相序。
3)点动操作回转手柄，当回转手柄向左推时，起重臂应向左转。
4)当回转手柄向右推时，起重臂应向右转，否则应调整回转电机电源的相序。
5)点动操作变幅手柄，当变幅手柄向内拉时，载重小车应该向内行走。
6)当载重小车向外推时，载重小车应该向外行走，否则应调整变幅小车电机电源的相序。
09综合保护装置调试要点
09综合保护装置调试要点
一、调试前准备
1、熟悉设备原理和运行参数，确定调试范围；
2、获取机组及相关性能参数，核对设备名称及参数与实物完全符合，核对编程和实物，确定其保护功能；
3、通过资料查询，熟悉设备的保护功能、参数设置、联锁关系等；
4、检查工作准备是否完成，设备安装是否正确，接线是否按规定完成，母线合位是否可靠，安装环境是否符合要求；
5、机组准备好电源，检查保护装置内各联锁及配置参数是否符合施
工要求，调试前应检查保护装置的动作和抑制功能；
二、调试步骤
1、检查按钮：检查各控制接口的有效性，进行按钮动作，测试控制
信号的输入、输出；
2、检查装置动作：检查电流量、电压量、功率因素等保护动作和参数，各个运行状态下的保护动作是否正常；
3、检查装置抑制：测试不同环境下的保护装置抑制功能，如停止机组，分接机组等；
4、检查装置报警：检查设备的报警功能，测试各报警口输出的动作
状态；
5、检查装置安全：检查装置的安全及可靠性，确保装置的安全性，
对超限及阈值值进行测试；。

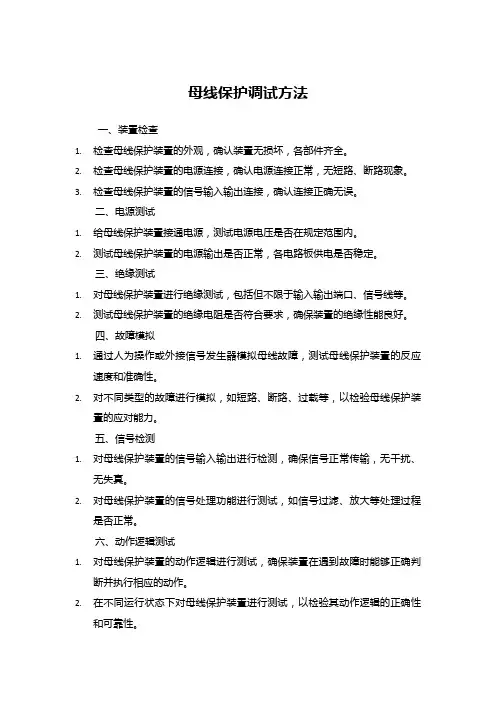

母线保护调试方法
母线保护调试方法一、装置检查1.检查母线保护装置的外观，确认装置无损坏，各部件齐全。
2.检查母线保护装置的电源连接，确认电源连接正常，无短路、断路现象。
3.检查母线保护装置的信号输入输出连接，确认连接正确无误。
二、电源测试1.给母线保护装置接通电源，测试电源电压是否在规定范围内。
2.测试母线保护装置的电源输出是否正常，各电路板供电是否稳定。
三、绝缘测试1.对母线保护装置进行绝缘测试，包括但不限于输入输出端口、信号线等。
2.测试母线保护装置的绝缘电阻是否符合要求，确保装置的绝缘性能良好。
四、故障模拟1.通过人为操作或外接信号发生器模拟母线故障，测试母线保护装置的反应速度和准确性。
2.对不同类型的故障进行模拟，如短路、断路、过载等，以检验母线保护装置的应对能力。
五、信号检测1.对母线保护装置的信号输入输出进行检测，确保信号正常传输，无干扰、无失真。
2.对母线保护装置的信号处理功能进行测试，如信号过滤、放大等处理过程是否正常。
六、动作逻辑测试1.对母线保护装置的动作逻辑进行测试，确保装置在遇到故障时能够正确判断并执行相应的动作。
2.在不同运行状态下对母线保护装置进行测试，以检验其动作逻辑的正确性和可靠性。
七、整定值校准1.根据设计要求对母线保护装置的整定值进行校准，确保装置在正常运行时的参数准确无误。
2.在不同负载和运行条件下对母线保护装置的整定值进行校准，以检验其参数的稳定性和可靠性。
八、运行试验1.将母线保护装置接入实际运行环境中，进行长时间运行试验，以检验装置在实际运行中的性能和稳定性。
保护装置单体调试指南
保护装置单体调试指南咱搞这个保护装置单体调试啊，就跟伺候一个难搞的小物件儿似的。
我一到那设备跟前儿，就瞅见那一堆线路啊、接口啥的，跟乱麻似的缠在一块儿。
我这心里就想啊，这可咋整呢？我就蹲在那儿，眼睛瞪得老大，像个铜铃似的，仔细瞧着那些个线路。
旁边有个小年轻的同事，过来问我：“哥，这从哪儿下手啊？”我瞅他一眼，说：“这就跟你找路似的，先把那大路摸清咯。
”他似懂非懂地点点头。
我就开始顺着那些大线路找，这时候手可得稳啊，稍微抖一下，指不定就碰错啥地方了。
我那手指头啊，就跟那探雷针似的，小心翼翼地在那些线路上摸索着。
这时候，机房里静悄悄的，就听见我自己的呼吸声，还有那设备发出的微弱的嗡嗡声，这气氛啊，紧张得很。
等我找到一个接口的时候，我就跟发现新大陆似的，乐了起来。
我喊那个小年轻的：“小子，过来看看，这就是个关键地儿。
”他凑过来，眼睛里满是好奇。
我就跟他说：“调试这玩意儿啊，就像解谜题，每个接口、每个线路都有它的秘密。
”然后我就拿出工具，那工具在我手里啊，就跟战士手里的枪似的，得用得顺手。
我一边操作，一边嘴里还嘟囔着：“你这个小装置啊，可得听话，别给我出啥幺蛾子。
”那小年轻的在旁边看着，时不时地问个问题，我就不耐烦地回他：“别急别急，等我弄完这一步再说。
”有时候啊，这调试就不那么顺利。
我在那儿弄了半天，那设备就是没个反应。
我就有点上火了，眉头皱得死死的，脸也憋得通红。
我就对着设备说：“你这是咋回事儿呢？我都这么伺候你了，你还不乐意了？”那小年轻的在旁边想笑又不敢笑。
我又重新检查那些线路，就跟给病人做全身检查似的，一个地方都不放过。
这时候我就想啊，这设备有时候就跟人一样，得慢慢琢磨它的脾气。
我又在心里给自己打气：“我就不信搞不定你。
”等我终于找到问题所在的时候，那感觉就像是打赢了一场仗似的。
我高兴得直跺脚，还跟那小年轻的说：“看，这就是经验，遇到问题啊，不能慌，得慢慢找。
”那小年轻的佩服得五体投地，一个劲儿地点头。
微机保护装置与现场调试方法
微机保护装置与现场调试方法微机保护装置是一种用于电力系统中保护和控制的设备。
它使用现代的数字技术和微处理器来实现对电力系统各个部分的保护、监控和控制，从而确保电力系统的稳定和安全运行。
现场调试是在安装和启动微机保护装置后进行的一系列测试和调整，以确保装置按照设计要求正常工作。
本文将介绍微机保护装置的常见保护功能和现场调试的方法。
一、微机保护装置的常见保护功能微机保护装置通常具备多种保护功能，包括电流保护、电压保护、功率保护等。
这些功能主要用于监测电力系统的状态和异常，当系统存在故障或异常时，及时采取保护措施，以避免设备损坏或电力系统崩溃。
以下是几种常见的保护功能：1.过流保护：监测电流是否超过额定值，当电流超过设定阈值时，及时切断电路，防止设备过载。
2.过压保护：监测电压是否超过额定值，当电压超过设定阈值时，及时切断电路，避免设备受损。
3.欠压保护：监测电压是否低于额定值，当电压低于设定阈值时，及时切断电路，避免设备因电压过低而无法正常工作。
4.短路保护：监测电路中是否存在短路故障，当短路故障发生时，及时切断电路，以保护设备安全。
5.地震保护：在地震发生时，及时切断电路，以保护设备和人员的安全。
现场调试是在安装微机保护装置后进行的一系列测试和调整。
正确的现场调试可以保证微机保护装置正常工作，从而保障整个电力系统的稳定运行。
以下是一些常见的现场调试方法：1.确认接线正确：在进行任何测试之前，首先要确认微机保护装置的接线是否正确。
包括电源接线、信号接线等。
确保接线正确可以避免因接线错误导致的保护系统工作异常。
2.进行功能测试：根据设计要求和操作手册，逐一测试微机保护装置的各项保护功能。
包括对电流保护、电压保护、短路保护等进行测试，确认保护装置能够准确地检测和切断故障。
3.参数设置：根据电力系统的设计要求和运行情况，对微机保护装置的各项参数进行设置。
包括额定电流、额定电压等参数的设置，以保证保护装置的准确性和可靠性。
综合保护调试步骤及方法
综合保护调试步骤及方法
一、总体调试步骤
（1）准备调试
1、根据厂站现状和本次新改造的设备情况，结合保护装置试验计划
和要求，武装检修队伍，准备好工作计划、调试手册、公用测量仪表、测
量材料等调试条件；
2、根据技术要求，在保护装置上安装可靠的测量接口，以便于测量；
3、检查安装的保护装置，确保工艺接线正确；
4、检查保护装置外围的电源和控制柜电路，以免电路意外打开，危
害检修人员安全；
5、根据调试工作要求，检查保护装置的内部状态；
（2）调试操作
1、对保护装置的调试参数进行设置，比如：投入延时、断开延时、
最大运行电流、最小检出电流等，确保投入时间和断开时间，最小检出电
流与所测保护装置的负荷电流一致；
2、通过误差时间测试，确认保护装置的投入和断开时间的正确性，
确保保护装置在投入有效电流的情况下能够准确检出，并及时响应；
3、通过受限电流测试，验证保护装置的最大运行电流，以免输出过
大的电流，导致保护装置的损坏；
4、通过有效电流测试，确认保护装置的最小检出电流，以免输出的
电流超过最小检出电流，而导致保护装置失效；
（3）调试结果判断。
变电站继电保护装置调试方法
变电站继电保护装置调试方法变电站继电保护装置是变电站的重要设备，它的正常运行对于保障电力系统的稳定运行和安全运行具有重要意义。
因此，对于继电保护装置的调试工作必须非常认真和仔细。
下面将从调试前准备、调试过程和调试后工作三个方面来详细介绍变电站继电保护装置的调试方法。
一、调试前准备1.熟悉图纸和技术资料：调试人员首先要仔细研究继电保护装置的设计图纸和技术资料，了解继电保护装置的组成结构、工作原理以及安装与接线要求等。
2.了解继电保护装置的功能要求：调试人员要清楚继电保护装置的功能要求，包括故障指示、故障定位、故障切除和保护动作等。
3.核对接线图和接线柜的连接：在调试前，调试人员需要核对继电保护装置的接线图与接线柜的实际连接情况，确保接线正确无误。
4.准备必要的工具和设备：调试工作需要一些工具和设备，如交流电压源、直流电源、阻抗标定装置、示波器、多用表等，调试人员应提前准备好这些工具和设备。
二、调试过程1.进行设备开机检查：首先要检查继电保护装置的供电情况，确保供电正常。
然后进行电缆与插头的接触比较良好，无接触不良的情况。
2.进行保护装置的标定：调试人员可以通过电压源和电流源等设备对继电保护装置进行标定。
标定的目的是校准继电保护装置的动作值和延时值，确保其具有准确的保护和动作能力。
3.进行故障模拟：调试人员可以使用故障模拟装置模拟各种故障，然后观察继电保护装置的动作情况。
通过故障模拟，可以检验继电保护装置的故障指示和切除能力。
4.进行继电保护装置的测试：调试人员可以通过对继电保护装置的线路电压和电流进行测试，来检验继电保护装置的保护动作和切除功能。
5.检验故障指示器的灵敏度和准确性：调试人员可以使用标准电压或电流源对故障指示器进行测试，来检验其灵敏度和准确性。
三、调试后工作1.记录调试结果：在调试过程中，调试人员应详细记录调试的过程和结果。
包括调试的日期、时间、测试的参数、测试的结果等。
这样有助于日后的维护和操作。
电力系统中的继电保护装置调试
电力系统中的继电保护装置调试继电保护装置是电力系统中重要的组成部分，其功能是在电力系统中发生故障时，及时检测并切除故障区域，保护电力设备的安全运行。
为了确保继电保护装置的正常工作，需要进行调试和测试。
本文将介绍电力系统中继电保护装置的调试方法和步骤。
一、继电保护装置调试的重要性电力系统中的继电保护装置是保障电力设备安全运行的最后一道防线，其灵敏度和可靠性直接关系到电力系统的安全稳定运行。
因此，继电保护装置的调试十分重要。
通过调试，可以确保继电保护装置具备以下特点：1. 灵敏度：继电保护装置应能快速准确地检测到故障信号，并及时切除故障区域，以避免损坏电力设备。
2. 可靠性：继电保护装置应具备良好的可靠性，避免误动作和漏动作，以保证电力系统的稳定运行。
3. 适应性：继电保护装置应能适应各种故障情况和工作环境，以提高电力系统的抗干扰能力。
二、继电保护装置调试的步骤1. 准备工作在进行继电保护装置调试之前，需要进行一系列准备工作，包括：- 确定调试目标和要求；- 准备调试所需的设备和工具；- 了解电力系统的接线图和继电保护装置的工作原理。
2. 测试设备和线路连接将调试所需的测试设备与继电保护装置进行连接，在确保线路接触良好的情况下，进行下一步的调试工作。
3. 调试参数设置根据电力系统的参数和要求，对继电保护装置进行参数设置，包括电流、电压、功率等参数，以确保继电保护装置能正确响应故障信号。
4. 漏电保护测试进行继电保护装置的漏电保护测试，主要是检测继电保护装置对于漏电故障的判断和动作控制能力。
5. 过电流保护测试进行继电保护装置的过电流保护测试，主要是检测继电保护装置对于过电流故障的判断和动作控制能力。
6. 过负荷保护测试进行继电保护装置的过负荷保护测试，主要是检测继电保护装置对于过负荷故障的判断和动作控制能力。
7. 短路保护测试进行继电保护装置的短路保护测试，主要是检测继电保护装置对于短路故障的判断和动作控制能力。
一般继电保护装置的调试方式
标准：
动作电流与整定值误差不超过±5%
A611、B611、C611、N611，电压测量回路端子
A621、B621、C621、N621，电压保护回路端子
A411、B411、C411、N411，电流测量回路端子
A421、B421、C421、N421，电流保护回路端子
要测量保护定值时就在对应的相与N之间输入电压电流即可，操作简单。
3、小技巧
①二次回路电或PT引入的一端），从两个端子输入110V或220V的工作电压（可以用PT控制箱完成）即可
2、有保持线圈的继电器的保持电流应不大于额定电流的80%
信号继电器：
DX系列等
直接找出线圈两端的端子输入电压，并在测量回路串联一个精度足够小的电流表（由于一般的动作电流很小，我们的设备没有足够精度进行电流测量，输入电压可以规避仪器自带电容电流造成继电器误动的情况），测量动作电流
标准：
1、动作电压不大于额定电压的70%
2、速断：使用物理锁死转盘，然后在线圈两端端子输入速断整定电流
该装置的检验项目和要求都比较多，如下：
1、转盘起动电流不应大于过流整定电流的40%
2、动作电流与整定值误差不超过±5%
3、返回系数为0.8～0.9
4、要求0.9倍速断动作电流时的动作时间，在反时限特性部分，1.1倍速断动作电流时的动作时间不大于0.15S
串联 并联
并联时：动作值=整定值
串联时：动作值=整定值×2
标准：
1、整定点动作值与整定值误差不应超过±3%
变电站继电保护装置调试方法
整定范围 2 2 4 6 1 2 2 2 4 6 1 2
单位 Ω Ω Ω Ω Ω Ω Ω Ω Ω Ω S S
选择
③ 零序保护调试 压板投退：
退出
退出
零序控制字修改：
位 B15 B13～B14 B12 B11 B10 B9 B8 B7 B6 B5 B4 B3 B2 B1 B0
置“1”含义 延时130ms开放零序Ⅰ段
（2）CSC-103D保护装置调试
CSC-103D保护功能
分相差动 零序差动 3段相间距离 3段接地距离 4段零序过流 自动重合闸
CSC-103
光纤 接口
M侧保护装置
专用光缆 2Mbps速率
CSC-103
光纤 接口
N侧保护装置
① 分相差动保护调试
CSC-103
速率
置“0”含义 备用，置“0” TV断线后过流退出 距离Ⅲ段永跳退出 距离Ⅱ段永跳退出 瞬时加速距离Ⅲ段退出 瞬时加速距离Ⅱ段退出 快速Ⅰ段退出 距离Ⅱ段经振荡闭锁 距离Ⅰ段经振荡闭锁
序号 1 2 3 4 5 6 7 8 9 10 11 12
名称 接地电阻定值 接地Ⅰ段电抗定值 接地Ⅱ段电抗定值 接地Ⅲ段电抗定值 接地Ⅱ段时间定值 接地Ⅲ段时间定值 相间电阻定值 相间Ⅰ段电抗定值 相间Ⅱ段电抗定值 相间Ⅲ段电抗定值 相间Ⅱ段时间定值 相间Ⅲ段时间定值
南京南瑞RCS-915
保护功能调试： 1、母线区外故障 条件：不加电压。任选同一条母线上的两条变比相同支路，在这两条支路A相（或B相或C相） 同时加入电流，电流的大小相等（1-10A）方向相反。母线差动保护不应动作。观察面板显示 中：大差电流、小差电流应等于零。
2、母线区内故障 条件：不加电压；可适当抬高CT断线闭锁定值。
变电站继电保护装置调试方法
变电站继电保护装置调试方法一、调试前准备1.系统检查：确认所有设备已安装完毕，设备之间的连接正确无误。
2.数据准备：根据设计要求，准备好保护设置参数、故障曲线等数据，并将其导入到继电保护装置中。
3.调试设备：连接好调试设备，包括测试仪器和接线板等。
二、继电保护装置调试1.初次通电：初次通电前，检查电源电压、接地情况等，确保电源系统正常运行。
2.调试步骤：(1)检查功能：确认继电保护装置的各个功能是否正常工作，包括电流、过载、短路等保护功能。
(2)参数设置：根据设计要求，设置相应的保护参数，包括故障电流和时间延时等。
(3)故障检测：通过模拟故障、触发保护装置，检查保护装置的故障检测准确性和动作时间是否满足要求。
(4)故障处理：对于检测到的故障信号，及时采取相应的故障处理措施，例如切断电源、维修设备等。
(5)非故障检测：在保护装置没有动作的情况下，通过测试仪器或其他方法，检查保护装置是否能正确检测到非故障状态。
(6)保护切换：进行切换试验，检查保护装置在正常工作和备用工作状态下的切换是否正常。
三、调试后工作1.调试记录：在调试过程中，记录下重要的参数设置、故障检测结果等，以备后续参考。
2.故障分析：对于调试过程中发现的问题，进行详细的分析，找出问题原因并进行修复。
3.验收测试：完成调试后，进行系统的验收测试，确保系统能满足需求，并达到可靠运行的要求。
调试变电站继电保护装置需要有专业的知识和经验，严格按照设计要求和标准进行操作，以确保电力系统的安全和稳定运行。
另外，不同类型的变电站和继电保护装置可能有所差异，因此在具体调试过程中，还需要根据实际情况灵活调整。
差动保护调试方法
差动保护调试方法差动保护是一种常用的电气保护装置，可以实现电气系统的故障检测和保护功能。
差动保护的调试就是为了确保其正常运行，及时响应故障并采取措施进行保护。
下面将介绍差动保护的调试方法。
一、预备工作在进行差动保护的调试前，首先要确保系统的连线正确，并且系统的各个元件已经正确安装。
还需要对差动保护装置进行正确的设置和参数调整。
二、启动差动保护装置在调试前，首先要将差动保护装置启动，确保其可以正常运行。
通常需要检查差动保护装置的电源电压是否正常，开关控制信号是否到位，并且确保差动保护装置的各项指示灯都亮起。
三、设定差动保护装置的参数差动保护装置的参数设定是比较关键的一步，需要根据实际系统进行合理设置。
首先要对差动保护装置的制动电流和动作电流进行设定。
制动电流一般根据系统的额定电流确定，而动作电流则要根据系统的故障电流确定。
一般要设定一个较小的动作电流，以确保差动保护装置可以及时响应故障。
四、设定差动保护装置的延时时间差动保护装置通常存在一个延时时间，用于区分故障和启动电流。
在调试时，可以根据实际情况逐步增大延时时间，以确保差动保护装置可以正确判断系统故障。
五、进行测试1.短路测试为了检测差动保护装置的响应时间和保护动作是否准确，可以进行短路测试。
方法是在系统中引入短路故障，然后观察差动保护装置是否正确响应并采取保护动作。
2.假比率测试假比率测试是为了验证差动保护装置的接线和转换装置的正确性。
方法是将一个外接装置与差动保护装置并联，让其作为一个虚假的差动装置，然后观察差动保护装置是否正确判断系统故障。
3.断路测试断路测试可以验证差动保护装置的保护动作是否准确。
方法是在系统中引入线路断路，然后观察差动保护装置是否准确判断并采取动作。
六、记录和分析测试结果在进行测试时，应该记录测试的参数和结果，包括动作电流、延时时间、保护动作等信息。
并对测试结果进行分析，查找差动保护装置运行中的问题，并针对问题进行调整和修改。
保护装置调试方案
保护装置调试方案为保证电力系统的安全稳定运行，保护装置的调试工作显得尤为重要。
下面给出保护装置调试方案。
1.调试前的准备工作1.1系统的基本资料整理：整理系统的电压等级、接线图、单线图、保护装置接线表等资料，确定各个系统元件的类型、额定值以及运行参数等。
1.2仪器设备准备：确保调试所需的测量仪器和测试设备的正常运行并准备充足的备件。
1.3工作票和安全措施：准备必要的工作票，并制定相应的安全措施。
2.保护装置调试步骤2.1确定调试范围：根据系统的特点和需求，确定需要调试的保护装置范围。
2.2设备接线检查：检查保护装置的接线是否正确，包括信号接线、电源接线等，确保接线无误。
2.3基本参数设置：根据系统运行要求和装置的特点，设置保护装置的参数，包括测量元件参数、变比参数、动作设定值等。
2.4全设备复位：在保护装置完全断电的情况下进行全设备复位，并观察设备自检状态，确保装置自检正常。
2.5动作确认测试：模拟故障情况，确认保护装置的动作是否符合要求，包括潮流动作、零序动作、过流动作等。
2.6保护装置与配电绑定测试：将保护装置与系统中的其他设备配合工作，进行保护动作测试，并确认配合动作的准确性和可靠性。
2.7电源异常测试：模拟电源异常情况，测试保护装置对电源异常的响应速度和准确性。
2.8通信测试：测试保护装置与其他设备、系统的通信功能，包括数据传输和接收等。
2.9记录和整理：对调试过程中的数据和测试结果进行记录和整理，作为后续的分析和优化依据。
3.保护装置调试注意事项3.1安全第一：对于高压设备的调试，必须要遵循严格的安全操作规程，确保工作人员的安全。
3.2合理规划：在整个调试过程中，合理安排时间和人员，确保调试的高效性和顺利进行。
3.3数据备份：及时对重要数据进行备份，确保数据的安全性和完整性。
3.4故障处理：在调试过程中，及时发现和处理可能存在的故障，避免影响到系统的正常运行。
3.5调试报告：对调试过程中发现的问题和解决方案进行记录和整理，形成调试报告，并提出优化建议。
光伏工程保护装置调试方案
光伏工程保护装置调试方案1. 引言光伏工程保护装置是光伏电站系统中的重要组成部分，主要用于保护光伏组件和逆变器等设备免受过电流、过电压、过温等异常情况的损害。
为了确保光伏工程保护装置的正常运行，需要进行调试工作。
本文档旨在提供一份光伏工程保护装置调试方案，帮助工程师高效、准确地进行调试。
2. 调试前的准备在开始调试之前，先了解所使用的光伏工程保护装置的功能和特点，并熟悉调试步骤和相关安全注意事项。
2.1 调试步骤•步骤一：检查光伏工程保护装置的接线情况，确认与光伏组件和逆变器的连接正确无误。
•步骤二：根据装置的说明书，设置保护装置的参数，包括过电流、过电压、过温等阈值。
•步骤三：检查光伏组件和逆变器的工作状态，确保光伏电站系统处于正常运行状态。
•步骤四：对光伏组件进行测试，观察装置是否能够正常识别并保护光伏组件在异常情况下的工作。
•步骤五：对逆变器进行测试，观察装置是否能够及时切断逆变器的输出，保护逆变器在异常情况下的工作。
2.2 安全注意事项•在调试过程中，务必佩戴个人防护装备，包括安全帽、护目镜、绝缘手套等。
•在接触光伏组件和逆变器时，确保其处于停止运行状态，避免触电事故的发生。
•严禁在异常情况下进行调试，如发现电流过大、电压过高等异常现象，应立即停止调试并检查原因。
3. 具体调试步骤在完成准备工作后，按照以下步骤进行光伏工程保护装置的调试。
3.1 检查接线情况检查光伏工程保护装置的接线情况，确保与光伏组件和逆变器的连接正确无误。
可以使用万用表对接线进行测量，确保电压、电流等参数符合要求。
3.2 设置装置参数根据光伏工程保护装置的说明书，设置装置的参数。
主要包括过电流、过电压、过温等阈值的设定。
根据光伏电站系统的实际情况，合理设置这些阈值，以保护光伏组件和逆变器的安全运行。
3.3 检查工作状态在调试之前，先确保光伏组件和逆变器处于正常工作状态。
检查电流、电压、温度等参数，确保其在正常范围内。
5保护装置调试
1.目的保护装置调试为保障公司电气保护装置调试过程的顺当进展，特制定本方法。
2.适用范围该规定适用于本公司在闸门监控屏、泵站LCU 屏、水厂自动监控屏等具有保护掌握功能的调试工作。
3.技术要求1）外观：机箱无外伤、划痕，反面接线端无损伤，螺钉完整，前面板平坦无伤痕，字迹清楚无污迹，按键手感好，拨动开关敏捷、定位准确。
2）开启 AC220V 工作电源，无特别现象，液晶显示正常，运行指示灯不停地闪耀。
3）保护功能应具备：☆限时电流速断保护；☆ 过电流保护；☆零序过流保护；☆ 零序过压保护；☆间隙零序过流保护；☆过负荷告警功能；☆ PT 断线告警功能。
4.预备工作1）标准继电保护测试仪一台。
2）数字万用表一块。
3）开入转接板二块及直流 24V 开关电源一块。
5.检验方法1）电流采集精度测试微机变压器保护测控装置采集电流量为变压器系统二次侧三相电流Ia、Ib、Ic、零序电流I0 以及间隙零序电流I0间隙。
标准继电保护测试仪(以下简称“继保” )与装置的具体接线位置参见保护说明书端子图。
装置分别设置保护电流采集端子和测量电流采集端子，依据检验报告，对装置的待测相施加不同的鼓励，记录此时电量的采集值，并计算出误差，测量电流采集要求误差不能超过±0.5%。
以下以测量电流采集端子A相电流为例，使用测量电流采集端子之前需要在装置保护掌握字中投入“测量CT”，测量方法如下：①继保选用“沟通电流/电压”档。
②将继保的 A 相、B 相、C 相和 N 相电流输出引线全部接入到装置测量 A实测 实测 额定 相、B 相、C 相和 N 相电流采集端子上，同时将继保 A 相、B 相、C 相和 N 相电压输出引线全部接入到装置 A 相、B 相、C 相和 N 相保护电压采集端子上。
③输入装置电流额定值 5A 、电压额定值57.7V ，记录此时装置实际测量电流、保护电压、功率和功率因素，依据公式差 I －I I测量误差。
额定算出各次相电流和电压 ④将继保的 A 相和 N 相电流输出引线接入到装置零序电流采集端子上，将B 相和 N 相电流输出引线接入到装置间隙零序电流采集端子上，同时将继保 A 相和 N 相电压输出引线接入到零序电压采集端子上。
电动机欠频保护装置的工作原理及调试方法
电动机欠频保护装置的工作原理及调试方法电动机欠频保护装置是一种常见的电气保护设备，它的作用是在电动机运行过程中监测电源频率是否存在异常，并在频率欠常时采取相应的保护措施，以保证电动机的安全运行。
本文将详细介绍电动机欠频保护装置的工作原理及调试方法，以帮助读者更好地理解和应用该设备。
一、工作原理电动机欠频保护装置的工作原理主要是通过对电源频率的监测和判断，来实现对电动机的保护。
其基本工作原理如下：1. 频率测量：电动机欠频保护装置首先通过传感器或其他测量设备对电源频率进行测量，一般使用晶体振荡器或频率计等装置进行实时测量。
2. 频率判断：在测量到电源频率后，电动机欠频保护装置会将测量值与预设的频率范围进行对比，一般情况下，欠频保护装置会设置一个合理的频率范围，如果电源频率低于该范围，则判断为欠频。
3. 报警触发：一旦电动机欠频保护装置判断出电源频率存在欠频情况，它会立即触发报警装置，如蜂鸣器、闪光灯等，以提醒操作人员注意电动机的运行状态。
4. 断电保护：除了触发报警装置外，电动机欠频保护装置还可以通过控制断电装置等方式来实现断电保护。
一旦触发欠频保护，装置会立即切断电动机的电源供给，防止电机继续运行。
二、调试方法为了确保电动机欠频保护装置的正常工作，我们需要进行相关的调试和测试。
下面将介绍一些常用的调试方法：1. 设置频率范围：在调试装置之前，首先要根据实际情况设定一个合理的频率范围。
可以参考电机的额定频率和工作环境等因素，设置一个适当的上下限频率，确保装置可以精准地判断频率是否欠频。
2. 测试电源频率：使用相应的频率计或测量仪器对电源频率进行测量，确保仪器的准确性和可靠性。
可以在不同负载下进行多次测试，以获取准确的测试结果。
3. 验证报警功能：在已经设置好的频率范围内，降低电源频率，使其低于设定值，观察欠频保护装置是否能准确地触发报警装置。
这个过程可以多次重复，以确保报警功能的可靠性。
4. 检查断电保护：将电源频率调整到欠频状态，观察装置是否能够及时切断电动机的电源供给，以测试断电保护功能的有效性。
电动机反向旋转保护装置的工作原理及调试方法
电动机反向旋转保护装置的工作原理及调试方法引言电动机反向旋转保护装置是一种常见的安全装置，用于防止电动机在意外情况下发生反向旋转。
该装置基于一系列工作原理，通过有效的调试方法来确保电动机的正常运行和安全性。
本文将重点介绍电动机反向旋转保护装置的工作原理以及调试方法。
一、工作原理1. 电动机反向旋转原理电动机反向旋转是指电动机在运行中由正向旋转突然转变为反向旋转的异常现象。
主要原因包括电源电压突然减小或突然消失、电动机启动电流突变、电动机机械负载突变等。
反向旋转会导致设备损坏、生产中断以及工作人员受伤等严重后果。
2. 反向旋转保护装置原理反向旋转保护装置旨在检测电动机反向旋转，并采取相应的措施以避免事故发生。
该装置通常包括以下几个组成部分：（1）传感器：用于检测电动机的旋转方向。
传感器可以根据电动机旋转方向的变化发出信号。
（2）控制单元：接收传感器发出的信号，判断电动机的旋转方向是否正常。
如果发现电动机反向旋转，控制单元将立即采取相应的保护措施。
（3）保护措施：针对电动机反向旋转的情况，常见的保护措施包括切断电源、减速制动、报警等。
这些措施将有效地保护电动机和相关设备的安全性。
二、调试方法1. 安装和连接在进行电动机反向旋转保护装置的调试之前，首先要正确安装和连接装置。
确保传感器与电动机旋转轴对准，并正确连接控制单元和电源。
2. 确定反向旋转方向在调试过程中，首先需要确定电动机的正向旋转方向。
对于三相电动机，正向旋转一般为顺时针方向。
通过观察电动机标识、转子位置等方式确定旋转方向。
3. 设置参数在调试前，需要根据实际情况设置合适的参数。
这些参数包括传感器灵敏度、旋转方向判断延时等。
根据电动机的特性和旋转情况，合理设置参数有助于提高装置的工作效果。
4. 调试测试在调试测试中，首先应检查传感器是否正常工作。
可通过手动改变电动机的旋转方向，观察传感器信号是否准确反应电动机的旋转状态。
同时，也要注意听取报警器是否正常发出警报。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RCS-978主变保护装置调试方法
一、装置铭牌对数： 装置型号：RCS-978 版本号：1.10
CPU 校验码：F1565E26 管理序号：SUBQ 00090844 二、装置调试技巧：
变压器参数计算:
项目
高压侧（I 侧） 中压侧（II 侧） 低压侧（III
侧）
变压器全容量e S 180MV A 电压等级e U 220kV 115kV 10.5kV 接线方式 Y 0 Y 0 Δ-11 各侧TA 变比TA n 1200A/5A 1250A/5A 3000A/5A 变压器一次额定电流
472A 904A 9897A
试验项目
一、 纵差保护定值检验
1、差动速断定值校验
2、差动启动值校验
3、比率制动特性校验
4、二次谐波制动特性校验 计算数值：各侧额定 电流
计算公式：nTA
Un S Ie **3
其中：S 为容量，Un 为各侧额定电压，nTA 为各侧额定电流 计算数据：I 1e =180*103/(1.732*220*240)=1.96A I 2e =180*103/(1.732*115*250)=3.61A
I 3e =180*103/(1.732*10.5*600)=16.5A 各侧平衡 系数k
高压侧（I 侧） 中压侧（II 侧） 低压侧（III 侧）
4.000
2.177
0.476
试验项目一 差动速断定值校验 整定定值
(举例) 差动速断电流定值：5Ie ，
试验条件
1. 硬压板设置：投入主保护压板 1LP2、退出其他功能压板
2. 软压板设置：投入主保护软压板
3. 控制字设置：“差动速断”置“1” 计算方法
计算公式：I=m*I zd 注：m 为系数 计算数值：
单相校验法： 高压侧Izd=5I 1e =5*1.96*1.5=14.7A
低压侧Izd=5I3e=5*16.5*1.732=142.89A
m=1.05 I=1.05*14.7=15.435A；(以高压侧为例，m为系数)
m=0.95 I=0.95*14.7=13.965A
三相校验法：高压侧Izd=5I1e=5*1.96=9.8A
低压侧Izd=5I3e=5*16.5=82.5A
m=1.05 I=1.05*9.8=10.29A；(以高压侧为例，m为系数)
m=0.95 I=0.95*9.8=9.31A
试验方法1、电压可不考虑。
2、可采用状态序列或手动试验
采用状态序列或手动试验
试验接线单相（AN/BN/CN）三相（ABCN）
试验仪器设
置
（m=1.05）1．状态参数设置：
IA：15.435∠0.00º
IB：0.00∠0.00º
IC：0.00∠0.00º
2. 触发条件设置：
时间控制0.05s
1．状态参数设置：
IA：10.29∠0.00º
IB：10.29∠-120º
IC：10.29∠120º
2. 触发条件设置：
时间控制0.05s
装置报文差动速断保护动作
装置指示灯跳闸灯亮
采用状态序列或手动试验
试验接线单相（AN/BN/CN）三相（ABCN）
试验仪器设
置
（m=0.95）1．状态参数设置：
IA：13.965∠0.00º
IB：0.00∠0.00º
IC：0.00∠0.00º
2. 触发条件设置：
时间控制0.05s
1．状态参数设置：
IA：9.31∠0.00º
IB：9.31∠-120º
IC：9.31∠120º
2. 触发条件设置：
时间控制0.05s
装置报文保护启动
装置指示灯/
试验项目二差动启动值校验
整定定值
(举例)
差动保护起动电流定值：0.3Ie
试验条件 1.硬压板设置：投入主保护压板1LP2、退出其他功能压板
2.软压板设置：投入主保护软压板
3.控制字设置：“纵差保护”置“1”
计算方法计算公式：I=m*I zd
注：m为系数
计算数值：
单相校验法：高压侧Izd=0.3I1e=0.3*1.96*1.5/0.9=0.98A
低压侧Izd=0.3I3e=0.3*16.5*1.732/0.9=9.526A
m=1.05 I=1.05*0.98=1.029A；(以高压侧为例，m为系数)
m=0.95 I=0.95*0.98=0.931A
三相校验法：高压侧Izd=0.3I1e=0.3*1.96/0.9=0.653A
低压侧Izd=0.3I3e=0.3*16.5/0.9=5.5A
m=1.05 I=1.05*0.653=0.686A；(以高压侧为例，m为系数)
m=0.95 I=0.95*0.653=0.620A
试验方法1、电压可不考虑。
2、可采用状态序列或手动试验
采用状态序列或手动试验
试验接线单相（AN/BN/CN）三相（ABCN）
试验仪器设
置
（m=1.05）1．状态参数设置：
IA：1.029∠0.00º
IB：0.00∠0.00º
IC：0.00∠0.00º
2. 触发条件设置：
时间控制0.05s
1．状态参数设置：
IA：0.686∠0.00º
IB：0.686∠-120º
IC：0.686∠120º
2. 触发条件设置：
时间控制0.05s
装置报文差动保护动作
装置指示灯跳闸灯亮
采用状态序列或手动试验
试验接线单相（AN/BN/CN）三相（ABCN）
试验仪器设
置
（m=0.95）1．状态参数设置：
IA：0.931∠0.00º
IB：0.00∠0.00º
IC：0.00∠0.00º
2. 触发条件设置：
时间控制0.05s
1．状态参数设置：
IA：0.620∠0.00º
IB：0.620∠-120º
IC：0.620∠120º
2. 触发条件设置：
时间控制0.05s
装置报文保护启动
装置指示灯/
试验项目三比率制动特性校验
计算方法计算公式：Id=I1-I2，Ir=（I1+I2）/2
Id=Icdqd+0.2 Ir Ir≤0.5Ie
Id=0.5（Ir-0.5Ie）+ Icdqd+0.1 Ie 0.5Ie≤Ir≤6Ie
Id=0.75(Ir-6Ie) +0.5(5.5Ie) +0.1 Ie + Icdqd 6Ie≤Ir
（以制动电流为1.5Ie为例）：I1为高压侧电流，I2为低压侧电流
Id=I1-I2=0.3Ie+0.5（1.5Ie-0.5Ie）
+0.1 Ie =0.9Ie
Ir=（I1+I2）/2=1.5Ie
解得I1=1.95Ie，I2=1.05Ie
即：I1=1.95*1.96=3.822A
I2=1.05*16.5*1.732=30.01A
试验方法 1.手动试验界面
2.在仪器界面右下角--变量及变化步长选择--选择好变量（幅值）、变化步长。
3.仪器先加入保护不动的数值，调节步长▲或▼，直到保护动作。
4.电压可不考虑
采用手动试验
试验接线仪器电流AN接高压侧AB（A进B出），BN接低压侧an（a进n出）。
或接BC，bn；CA，cn
试验仪器设置IA：3.822∠0.00º
IB：30.01∠180º
IC：0.00∠0.00º
变量：IA（或IB）幅值
适当降低IA值，再升高（或适当升高IB再降低）
装置报文差动保护动作AB相
装置指示灯保跳闸灯亮
试验项目四二次谐波制动特性校验
整定定值
(举例)
二次谐波制动：0.15
试验条件 1.硬压板设置：投入主保护压板1LP2、退出其他功能压板
2.软压板设置：投入主保护软压板
3.控制字设置：“纵差保护”置“1”
计算方法计算公式：I2=K*I1
其中：I2为二次谐波幅值，I1为基波幅值，K为二次谐波制动系数
计算数据：当I1=2A时，I2=0.15*2=0.3A
试验方法 1.手动试验界面
2.在仪器界面右下角--变量及变化步长选择--选择好变量（幅值）、变化步长。
3.仪器先加入保护不动的数值，调节步长▲或▼，直到保护动作。
4.电压可不考虑
采用手动试验
试验接线仪器（AB）N接至保护装置AN
试验仪器设
置IA：2∠0 .00º50Hz IB：0.3∠0.00º100Hz IC：0.00∠0.00º50Hz 变量：IB幅值
变化步长：0.01
适当升高IB值，再降低
装置报文差动保护动作CA相装置指示灯跳闸灯亮。
