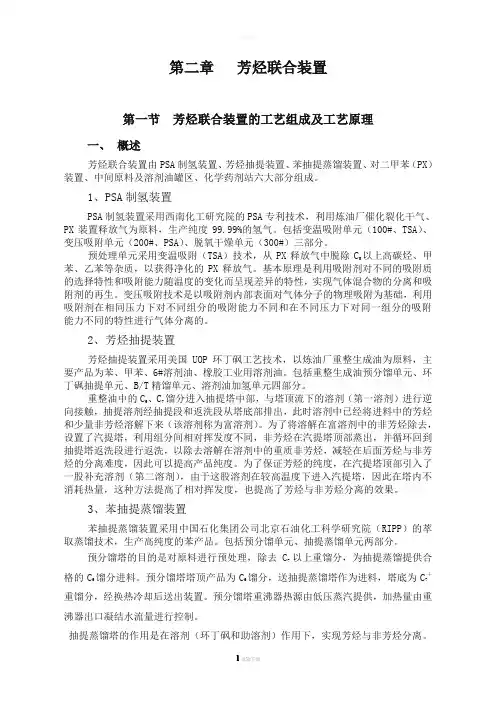

第二章芳烃联合装置第一节芳烃联合装置的工艺组成及工艺原理一、概述芳烃联合装置由PSA制氢装置、芳烃抽提装置、苯抽提蒸馏装置、对二甲苯（PX）装置、中间原料及溶剂油罐区、化学药剂站六大部分组成。

1、PSA制氢装置PSA制氢装置采用西南化工研究院的PSA专利技术，利用炼油厂催化裂化干气、PX装置释放气为原料，生产纯度99.99%的氢气。

包括变温吸附单元（100#、TSA）、变压吸附单元（200#、PSA）、脱氧干燥单元（300#）三部分。

预处理单元采用变温吸附（TSA）技术，从PX释放气中脱除C5以上高碳烃、甲苯、乙苯等杂质，以获得净化的PX释放气。

基本原理是利用吸附剂对不同的吸附质的选择特性和吸附能力随温度的变化而呈现差异的特性，实现气体混合物的分离和吸附剂的再生。

变压吸附技术是以吸附剂内部表面对气体分子的物理吸附为基础，利用吸附剂在相同压力下对不同组分的吸附能力不同和在不同压力下对同一组分的吸附能力不同的特性进行气体分离的。

2、芳烃抽提装置芳烃抽提装置采用美国UOP环丁砜工艺技术，以炼油厂重整生成油为原料，主要产品为苯、甲苯、6#溶剂油、橡胶工业用溶剂油。

包括重整生成油预分馏单元、环丁砜抽提单元、B/T精馏单元、溶剂油加氢单元四部分。

重整油中的C6、C7馏分进入抽提塔中部，与塔顶流下的溶剂（第一溶剂）进行逆向接触，抽提溶剂经抽提段和返洗段从塔底部排出，此时溶剂中已经将进料中的芳烃和少量非芳烃溶解下来（该溶剂称为富溶剂）。

为了将溶解在富溶剂中的非芳烃除去，设置了汽提塔，利用组分间相对挥发度不同，非芳烃在汽提塔顶部蒸出，并循环回到抽提塔返洗段进行返洗，以除去溶解在溶剂中的重质非芳烃，减轻在后面芳烃与非芳烃的分离难度，因此可以提高产品纯度。

为了保证芳烃的纯度，在汽提塔顶部引入了一股补充溶剂（第二溶剂），由于这股溶剂在较高温度下进入汽提塔，因此在塔内不消耗热量，这种方法提高了相对挥发度，也提高了芳烃与非芳烃分离的效果。

芳烃联合装置

120
硫含量，wt%，≯
0.02
蒸发残余物，mg/100ml，≯
二甲苯精馏单元采用精密分馏工艺，将混合芳烃中的C8A、C9A分离出来，分别作为原料提供给吸附分离和歧化单元，从而将联合装置各单元有机的联合起来。二甲苯塔采用加压操作，操作压力为1.0Mpa（a），利用塔顶和塔底高温物流分别作为其它单元集中供热热源，多余的塔顶汽相通过蒸汽发生器发生1.0Mpa蒸汽，全塔的热量均被利用，节能效果显著。
二甲苯异构化单元采用UOP的ISOMAR工艺，选用乙苯异构型I-9K催化剂，在反应过程中建立限定性平衡，通过环烷烃中间体将乙苯最大限度地转化为二甲苯，采用这种催化剂可以从混合二甲苯中获取最高产率的对二甲苯。该催化剂稳定性好，反应压力和氢油比低，不需注氯，减少了系统腐蚀，改善了操作环境。
吸附分离单元采用UOP的PAREX工艺，通过多通道旋转阀实现连续逆流接触，利用分子筛选择吸附PX，再用解吸剂对二乙基苯将PX置换解吸，从而达到分离PX的目的。选用最新分子筛吸附剂ADS-27，改进吸附系统设备和优化工艺参数，增大了吸附塔的处理能力，对二甲苯单程收率可提高到97%，纯度达到99.80%。
5
⑤6#溶剂油及橡胶工业用溶剂油
项目产品
6#溶剂油
橡胶工业用溶剂油
馏
程
初馏点，℃，≮
60
80
98%点，℃，≯
85
110℃馏出量，%，≮
93
120℃馏出量，%，≮
98
残留量，%
1.5
芳烃含量，%，≯
1.5
3.2
溴指数，≯
1000
溴价，≯
0.14
密度(20℃)，kg/m3
655-681
色度号，≮
+25

芳烃联合装置工艺技术简介

• 工艺路线：甲苯歧化、甲苯选择性歧化和甲苯与C9A的歧化及烷基转移。
• 主要工艺参数：
¾ Reaction temperature : 400 / 460 °C (SOR/EOR)
¾ Reaction pressure : 24 kg/cm² g at reactor inlet
¾ H2/HC mol ratio : 2.0
Raffinate Extract
Solvent
Raffinate Extract
Feed
Feed
抽提单元流程简意图
ED Column
Recovery Column
Feed
Steam
Raffinate
Steam Generator
Steam
Extract
Solvent Regenerator
Steam
2005年7月
1. 反应机理
歧化单元
Transalkylation
+ TMB
Toluene
2 Mixed Xylenes
Disproportionation
+ Toluene
Toluene
2005年7月
+ Benzene
Mixed Xylenes
歧化及烷基转移技术
• 目的：将直接用途较少，相对过剩的甲苯和C9A通过甲苯歧化或甲苯与C9A烷基转移反应生成用途广泛、供应不足的苯和二甲苯，满足市场的需求。
Expected
Paraxylene 97 %
Recovery
Expected Paraxylene Purity > 99.8 %
Average Pumparound to Feed ratio (vol/vol) 4.0

芳烃装置(1)

抽提蒸馏部分工艺流程图（一）
抽提蒸馏部分工艺流程图（二）
二甲苯分馏装置
把混合二甲苯、C9芳烃分离的装置。当有生产邻二甲苯方案时，

拥有抽提、歧化、异构化及吸附分离等芳烃分离专利技术
的公司有数家，各有其特点，且从七十年代开始至今各家工艺技术和催化剂均不断发展。
预加氢装置
预加氢装置是重整原料的精制装置，目的是脱除石脑
油原料中的硫、氮、砷、铅、铜、烯烃和水等杂质，保证重整进料中的硫<0.5ppm,氮<0.5ppm,水<4ppm 。预加氢有循环氢流程或一次通过流程，汽提塔底通常采用重沸炉加热，采用国产催化剂及工艺技术。
苯
苯是最重要的单环芳烃，也是较为廉价的有机溶剂。
主要用于生产苯乙烯、异丙苯、苯酚、氯苯、烷基苯、硝基苯、尼龙66盐、苯胺、环己酮、顺酐等衍生物。也用于农药、医药、染料和部分中间体的生产。苯的物理性质：具有特殊芳香味的的液体，熔点5.54℃,沸点 80.1℃,爆炸极限1.5-8.0%,不溶于水、可溶于醇、醚， d420=0.8786，剧毒，有致癌作用。
芳烃联合装置通常包括催化重整、芳烃抽提、歧化及烷基转移、

二甲苯异构化、吸附分离等五项专利技术；目前拥有全套工艺生产技术的专利商有美国UOP和法国IFP两家，他们分别开发了分离PX的吸附分离核心技术。国内外其它公司分别拥有一些单项工艺技术。 UOP拥有生产芳烃的全套专利技术，各项工艺技术先进，尤其是分离PX的旋转阀模拟移动床吸附分离技术，对二甲苯回收率高(>97.0%)，纯度高(>99.9%)，工艺操作简便，安全可靠，安装方便。目前UOP已设计和建设了81套装置，其中投产了71套，总PX产量超过1500万吨/年，装置规模从2.1万吨/年到120万吨/年不等。目前采用1台V#旋转阀，两台吸附塔最大装置负荷为45-50万吨对二甲苯/年，采用两台吸附塔和两台V#旋转阀的流程，PX产品规模可达到100万吨/年。

芳烃部工艺---芳烃部装置简介--81页ppt

装置概况1#MTBE/1-丁烯装置装置由中国石化总公司齐鲁石化设计院设计,外围工程包括界外管道, 丁烯-1储罐等设计由原上海石化金山设计院负责。

装置设计年处理抽余碳四10万吨/年，甲醇2.68万吨/年，MTBE 产量4万吨/年，2001年改造后提高到7.4万吨/年,丁烯-1产量2.5万吨/年。

装置概况4#汽油加氢装置装置原设计年处理裂解汽油20万吨，装置于1998年4月30日开车一次成功，产出合格加氢汽油。

2002年进行了增量改造，改造后装置处理量增加至30万吨/年裂解汽油（以8000小时计），年产加氢汽油20.52万吨、副产C5馏份5.3万吨、C9馏份4.17万吨。

2008年7月，装置对一、二段催化剂进行了更换，使用了由上海石化研究院设计研究的SHP-01，SHP-02/02F催化剂。

装置概况1#芳烃抽提装置装置是由上海金山设计院根据德国克虏伯公司提供的吗呋啉（NFM）抽提蒸馏专利技术进行设计的国产化芳烃抽提装置，于1998年5月27日开车投料一次成功。

原设计处理能力为30万吨/年加氢汽油，后来因40万吨/年乙烯改扩建工程扩展配套需要，装置于2002年1月进行了扩能改造，改造后处理能力增加至42万吨/年（以8000小时计），装置年产纯苯19.04万吨、甲苯9.8万吨、C8+馏分7.28万吨、抽余油5.88万吨。

装置概况预加氢装置170万吨/年石脑油预加氢处理装置的基础设计是由中国石化集团上海工程有限公司（SSEC）负责设计。

装置主要产品为精制石脑油，年产量约为161.88万吨，可送往3套连续重整装置作原料。

本装置副产品为含硫轻石脑油，年产量约为8.27万吨，通过管道送往罐区，作乙烯裂解装置原料。

装置概况2#MTBE装置10万吨/年M TBE(甲基叔丁基醚)的基础设计由中国石化集团上海工程有限公司（SSEC）负责设计，山东齐鲁石化工程有限公司提供工艺包，施工建设则有中国石化第五建设工程公司和石建公司承接。

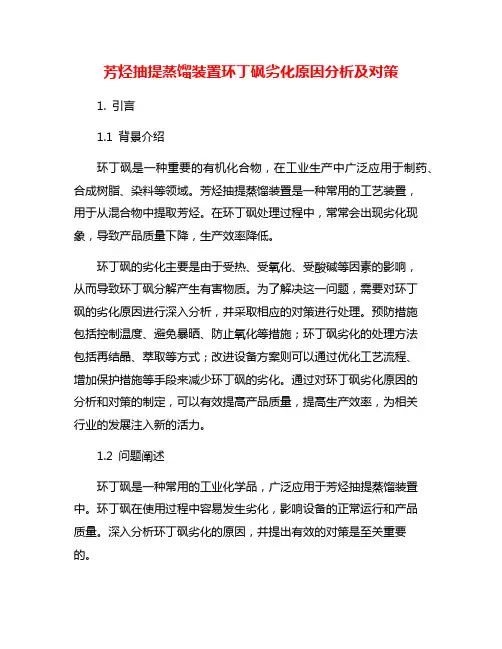

芳烃抽提蒸馏装置环丁砜劣化原因分析及对策
