安全继电器接线 大全
安全继电器接线大全
安全继电器接线大全安全继电器接线大全一：PNO2 elp 安全继电器接线图大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />二：XPSAFL-5130施耐德安全继电器接线图大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />三：XPSATE-5110施耐德安全继电器接线大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />四：PLLZ安全继电器接线大全" TITLE="安全继电器接线大全" />大全" TITLE="安全继电器接线大全" />1. 检查输入回路的接线。
确定安全继电器是按照单通道输入方式接线还是双通道方式接线。
单通道输入输入回路中只有1副触点，双通道输入回路中有2副触点。
根据用户手册仔细确认输入回路的接线是否正确。
例如PNOZX3P，单通道工作方式的接线如图：细确认输入回路的接线是否正确。
例如PNOZ X3P ，单通道工作方式的接线如图：大全" TITLE="安全继电器接线大全" />由于安全继电器内部的结构问题，单通道工作方式必须将S21,S22和S31,S32分别短接，否则输入回路会处于一个开路状态，继电器不会有输出。
例如PNOZ X3P ，双通道不检测触点间短路故障工作方式的接线如图：大全" TITLE="安全继电器接线大全" />同单通道工作方式一样，由于安全继电器内部的结构问题，双通道不检测触点间短路故障工作方式必须将S21,S22短接。
灯具、开关、插座、继电器、接线电路图大全，值得收藏.
灯具、开关、插座、继电器、接线电路图大全，值得收藏. 灯具、开关、插座、继电器、接线电路图大全，值得收藏.
2018-04-17 11:14:25
日光灯类：
开关接线图：
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开双控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
二三开双控开关接线图
一开多控开关接线图
两开多控开关接线图
三开多控开关接线图
最牛的一个：
断路器、接触器控制回路：。

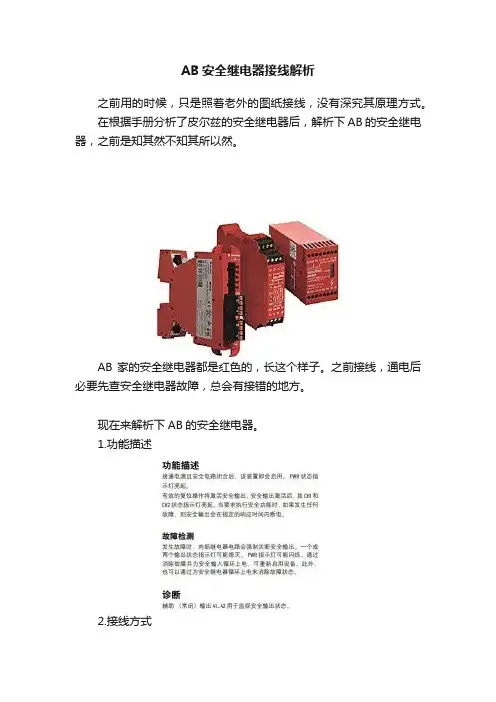

AB安全继电器接线解析
AB安全继电器接线解析
之前用的时候，只是照着老外的图纸接线，没有深究其原理方式。
在根据手册分析了皮尔兹的安全继电器后，解析下AB的安全继电器，之前是知其然不知其所以然。
AB家的安全继电器都是红色的，长这个样子。
之前接线，通电后必要先查安全继电器故障，总会有接错的地方。
现在来解析下AB的安全继电器。
1.功能描述
2.接线方式
由图可见，A1-A2也是电源供电触点。
S10-S52、S21-S22分别是两组输入触点，S10-S33为复位触点。
有一点不同之处，S11-S52要短接，以便供电，也可以采用外部供电，不断接，即S52外界电源。
3.内部工作原理图
看了这个图后，就对其工作原理很明白了，只是以前没深究。
4.端子、指示灯解析
安全继电器必须要所有指示灯都亮后，才能正常工作，也就是所
有通道都要激活。
之前用的MSR127图
此图就是采用外接电源，不断接S11-S52。
41-42输出给PLC，信号正常，气路才接通，电机可以使能。
双路控制，更加保险，这点老外做的比我们好太多。
随着亲力亲为，之前好多不懂的地方都是豁然开朗，所以干活还是要知其然而知其所以然，这样才能步步提升，达到一个高出同行的高度。
安全继电器接线功能详细介绍(中文)

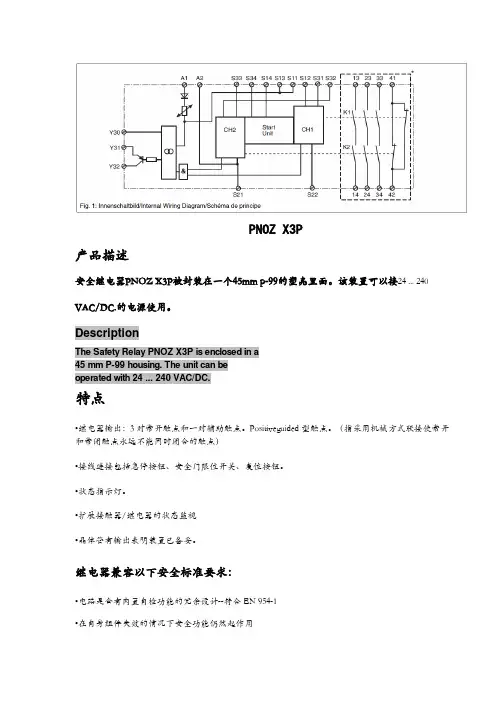

PNOZ X3P产品描述安全继电器PNOZ X3P被封装在一个45mm p-99的塑壳里面。
该装置可以接24 (240)VAC/DC.的电源使用。
DescriptionThe Safety Relay PNOZ X3P is enclosed in a45 mm P-99 housing. The unit can beoperated with 24 ... 240 VAC/DC.特点•继电器输出：3对常开触点和一对辅助触点。
Positiveguided型触点。
（指采用机械方式联接使常开和常闭触点永远不能同时闭合的触点）•接线连接包括急停按钮、安全门限位开关、复位按钮。
•状态指示灯。
•扩展接触器/继电器的状态监视•晶体管有输出表明装置已备妥。
继电器兼容以下安全标准要求：•电路是含有内置自检功能的冗余设计--符合EN 954-1•在自身组件失效的情况下安全功能仍然起作用•安全功能继电器的正确开闭在每个on-off过程中被自动测试•继电器装有一只电子式保险Features:• Relay outputs: 3 safety contacts (N/O)and one auxiliary contact (N/C), positiveguided• Connections for Emergency Stop Button,Safety Gate Limit Switch and Resetbutton• Status Indicators• Monitoring of external contactors/relayspossible• Semi-conductor outputs show ready foroperationThe relay complies with the following safetyrequirements:• The circuit is redundant with built-in selfmonitoring(EN 954-1 Category 4).• The safety function remains effective in thecase of a component failure.• The correct opening and closing of thesafety function relays is testedautomatically in each on-off cycle.• The relays has an electronic fuse.功能描述Function DescriptionPNOZX3P为您提供一个安全趋向型的电路切断。
安全继电器双回路接法
安全继电器双回路接法1.引言概述部分的内容可以描述安全继电器双回路接法的背景和基本概念。
以下是关于概述部分的一个例子：1.1 概述随着工业自动化的不断发展和应用，安全继电器变得越来越重要。
安全继电器主要用于监测和保护各种机械和电气设备，以确保人员和设备的安全。
然而，单一继电器接法的可靠性和安全性有一定局限性，因此引入了安全继电器双回路接法。
安全继电器双回路接法是通过将两个独立的继电器连接在一起，实现了双重保障的方案。
当其中一个继电器发生故障时，另一个继电器仍然可以正常工作，从而保证了系统的稳定性和可靠性。
而传统的单回路接法可能会在发生继电器故障时导致系统崩溃或无法正常工作。
双回路接法的优势在于它提供了备用的保护措施，使系统能够在一个继电器故障的情况下继续运行。
这种设计不仅提高了系统的可用性和可靠性，还降低了由于继电器故障导致的事故和损失的风险。
本文将详细介绍安全继电器双回路接法的作用和原理，以及双回路接法的概念和优势。
我们还将探讨该接法的应用前景，并总结本文的主要观点和结论。
通过对安全继电器双回路接法的深入了解，我们能更好地应对机械和电气设备的安全问题，保护人员和设备的安全。
文章结构部分（1.2 文章结构）：本文主要分为三个部分，即引言、正文和结论。
在引言部分，将对本文的主题进行概述，介绍安全继电器双回路接法的背景和重要性，以及本文的目的和意义。
接下来，正文部分将着重讲解安全继电器的作用和原理。
首先，会详细介绍安全继电器的基本原理和工作方式。
其次，重点阐述双回路接法的概念和优势，包括双回路接法的工作原理、其对于电路安全性的重要性，以及与传统单回路接法相比的优势和应用场景。
最后，在结论部分，本文将对安全继电器双回路接法的应用前景进行展望。
讨论其在各个行业中的潜在应用，如工业控制系统、交通运输领域以及家庭安全等。
同时，总结全文的主要观点和结论，强调安全继电器双回路接法的重要性和必要性。
通过以上结构的安排，本文将全面深入地介绍安全继电器双回路接法的原理、优势和应用前景，旨在提高读者对于这一安全电气技术的理解和认识，从而为相关领域的工程师和研究人员提供参考和指导。
安全继电器接线功能详细介绍(中文)
PNOZ X3P产品描述安全继电器PNOZ X3P被封装在一个45mm p-99的塑壳里面。
该装置可以接24 (240)VAC/DC.的电源使用。
DescriptionThe Safety Relay PNOZ X3P is enclosed in a45 mm P-99 housing. The unit can beoperated with 24 ... 240 VAC/DC.特点•继电器输出：3对常开触点和一对辅助触点。
Positiveguided型触点。
（指采用机械方式联接使常开和常闭触点永远不能同时闭合的触点）•接线连接包括急停按钮、安全门限位开关、复位按钮。
•状态指示灯。
•扩展接触器/继电器的状态监视•晶体管有输出表明装置已备妥。
继电器兼容以下安全标准要求：•电路是含有内置自检功能的冗余设计--符合EN 954-1•在自身组件失效的情况下安全功能仍然起作用•安全功能继电器的正确开闭在每个on-off过程中被自动测试•继电器装有一只电子式保险Features:• Relay outputs: 3 safety contacts (N/O)and one auxiliary contact (N/C), positiveguided• Connections for Emergency Stop Button,Safety Gate Limit Switch and Resetbutton• Status Indicators• Monitoring of external contactors/relayspossible• Semi-conductor outputs show ready foroperationThe relay complies with the following safetyrequirements:• The circuit is redundant with built-in selfmonitoring(EN 954-1 Category 4).• The safety function remains effective in thecase of a component failure.• The correct opening and closing of thesafety function relays is testedautomatically in each on-off cycle.• The relays has an electronic fuse.功能描述Function DescriptionPNOZX3P为您提供一个安全趋向型的电路切断。
安全继电器接线图
Category 4, EN 954-1 PNOZ X3
Technical Details
PNOZ X3
Electrical Data
Supply Voltage
AC: 24, 42, 48, 110, 115, 120, 230, 240 V
S11 S21 S31 S33
S21 S13 S11
S1 S22 S31
S2
S32 S14 S12
– Key
S1/2: E-STOP or safety gate switch S3: Reset button
Switch operated Gate open Gate closed
S1 S3
S1 S3
be increased by using expander
modules or relays/contactors with
positive-guided contacts. – Ooperation with automatic reset.
1
1L1 K6
K5 S13
S14 13
14
K5
K6
1L2
q Increase in the number of safety contacts available by connecting expander modules.
q Single-channel operation q Dual-channel operation q Automatic reset q Monitored manual reset
t
CH1
S22 S3 S31
安全继电器原理说明及应用(PNOZ为例)
以PNOZ S4安全继电器为例：A1、A2是电源接线端子；S11和S12是安全通道1的接线端子；S21和S22是安全通道2的接线端子；S34是复位/启动接线端子；Y32是输出端子；13-14、23-24、33-34为三组安全常开触点；41-42为一组辅助常闭触点；PNOZ S4的两路安全通道，可以连接成单通道型（不带触点间短路检测）或者双通道型；双通道型又可以分为带触点间短路检测型和不带触点间短路检测型；下图是不带触点间短路检测的急停按钮接线方法：下图是带触点间短路检测的安全门及急停按钮的双通道接线原理图：下面来谈谈PNOZ s4的复位/启动功能。
该安全继电器支持如下几种复位/启动方式：自动复位/启动（automatic start）；手动复位/启动（manual start）；下降沿监测复位/启动（Mornitored start with falling edge）；上升沿检监测复位/启动（Mornitored start with rising edge）；带启动测试的复位/启动（Start with start-up test）；在自动复位/启动（automatic start）模式下，当安全通道闭合后，安全继电器会自动就绪；在手动复位/启动（manual start）模式下，当安全通道闭合，并且启动电路闭合后，安全继电器会就绪；在下降沿监测复位/启动（Mornitored start with falling edge）模式下，当安全通道闭合，并且启动电路闭合然后断开后，安全继电器会就绪；在上升沿监测复位/启动（Mornitored start with rising edge）模式下，当安全通道闭合，并且启动电路闭合一定时间后，安全继电器会就绪；带启动测试的复位/启动（Start with start-up test）模式多用于安全门，安全继电器会检测门的打开与关闭的状态；可以通过PNOZ s4前面的模式选择按钮来设置模式，如下图模式选择开关的含义见下面的表格：复位电路的接线包括带反馈电路方式和不带反馈电路方式两种，其原理图如下。
继电器的种类和工作原理归纳，知识大全尾篇
继电器的种类和工作原理归纳，知识大全尾篇尾篇主要结合继电器上，中，下篇里面几个典型常用的接线图pilz安全继电器接线图PNOZX3P为您提供一个安全趋向型的电路切断。
A1、A接通电源后，power灯点亮；当s13-s14闭合（自动复位用法或者s33-s34 端子接线的复位触点被打开并再次闭合（手动复位用法），PNOZX就处于备妥状态。
——输入电路闭合（例如：急停按钮没有被按下时）：k1、k2继电器的电吸合并自保----CH1，CH2状态指示灯点亮-----安全触点13-14/23-24/33-34）闭合---辅助触点（41-4——输入电路断开后（例如：急停按钮按下时）：k1、k2继电器释放----CH1，CH状态指示灯熄灭-----安全触点（13-14/23-24/33-34）打开---辅助触点（41-42）闭合。
固态继电器实物接线图下面就是固态继电器的接线原理图与实物接线图：固态继电器是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
下图为固态继电器的接线图。
交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）。
按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）。
另外输入端又有宽范围输入（DC3~32V）的恒流源型和串电阻限流型等。
SSR固态继电器以触发形式，可分为零压型（Z）和调相型（P）两种。
在输入端施加合适的控制信号IN时，P型SSR立即导通。
当IN 撤销后，负载电流低于双向可控硅维持电流时（交流换向），SSR关断。
Z型SSR内部包括过零检测电路，在施加输入信号IN时，只有当负载电源电压达到过零区时，SSR才能导通，并有可能造成电源半个周期的最大延时。
安全继电器接法
安全继电器接法嘿，你们知道吗？我觉得安全继电器好神奇呀！有一天，我去参观了一个工厂。
那个工厂里面有好多大大的机器，它们都在“嗡嗡” 地响着，就像一群勤劳的小蜜蜂。
我看到有一个叔叔在摆弄一个盒子一样的东西，我就好奇地跑过去问：“叔叔，这是什么呀？” 叔叔笑着说：“这是安全继电器哦。
” 我又问：“安全继电器是干什么用的呢？” 叔叔说：“它呀，就像一个小卫士，保护着大家的安全呢。
”叔叔接着给我讲了安全继电器的接法。
他说，安全继电器就像一个聪明的小管家，它有很多小线线。
这些线线要接在不同的地方，才能发挥它的作用。
比如说，有一根线要接在电源上，就像我们给小玩具装电池一样。
还有一根线要接在机器上，这样安全继电器就能知道机器在干什么啦。
叔叔还拿了一个小模型给我看。
那个小模型上有一个小小的安全继电器，还有一些彩色的线。
叔叔一边指着线一边说：“你看，这根红色的线是接电源的，这根蓝色的线是接机器的控制按钮的。
如果机器出了问题，安全继电器就会马上发现，然后把机器停下来，这样就不会有危险啦。
” 我听得入了迷，觉得安全继电器真的好厉害呀。
我又问叔叔：“那安全继电器是怎么知道机器出问题了呢？” 叔叔说：“这就像你生病了会不舒服一样，机器出问题了也会有一些信号。
安全继电器能感觉到这些信号，然后就会采取行动。
” 我想了想，说：“就像我肚子疼的时候会告诉妈妈一样吗？” 叔叔笑着说：“对呀，你真聪明。
”后来，叔叔还带我看了一个真正的安全继电器在工作。
那个安全继电器“嘀嘀” 地响了几声，然后就把一台大机器给停下来了。
叔叔说：“这台机器有点小问题，安全继电器发现了，就马上把它停了下来，这样就不会有危险啦。
” 我看着那个安全继电器，心里充满了敬佩。
从工厂回来后，我一直在想安全继电器的事情。
我觉得安全继电器就像一个勇敢的小英雄，保护着大家的安全。
我也要像安全继电器一样，做一个勇敢的孩子，保护我的家人和朋友。
我还想告诉其他的小朋友们，安全继电器很重要哦。
tiese安全继电器接线说明书
tiese安全继电器接线说明书tiese安全继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点（常开触点）与静触点（常闭触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：tiese安全继电器线圈未通电时处于断开状态的静触点，称为“常开触点”。
处于接通状态的静触点称为“常闭触点”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全继电器接线大全
一：PNO2 elp 安全继电器接线图大全" TITLE="安全继电器接线大全" />
大全" TITLE="安全继电器接线大全" />
二：XPSAFL-5130施耐德安全继电器接线图
大全" TITLE="安全继电器接线大全" />
大全" TITLE="安全继电器接线大全" />
三：XPSATE-5110施耐德安全继电器接线
大全" TITLE="安全继电器接线大全" />
大全" TITLE="安全继电器接线大全" />
大全" TITLE="安全继电器接线大全" />
四：PLLZ安全继电器接线
大全" TITLE="安全继电器接线大全" />
大全" TITLE="安全继电器接线大全" />
1. 检查输入回路的接线。
确定安全继电器是按照单通道输入方式接线还是双通道方式接线。
单通道输入输入回路中只有1副触点，双通道输入回路中有2
副触点。
根据用户手册仔细确认输入回路的接线是否正确。
例如PNOZ
X3P，单通道工作方式的接线如图：
细确认输入回路的接线是否正确。
例如PNOZ X3P ，单通道工作方式的接线如图：
大全" TITLE="安全继电器接线大全" />
由于安全继电器内部的结构问题，单通道工作方式必须将S21,S22
和S31,S32分别短接，否则输入回路会处于一个开路状态，继电器不会有输出。
例如PNOZ X3P ，双通道不检测触点间短路故障工作方式的接线如图：
大全" TITLE="安全继电器接线大全" />
同单通道工作方式一样，由于安全继电器内部的结构问题，双通道不检测触点间短路故障工作方式必须将S21,S22短接。
例如PNOZ X3P ，双通道检测触点间短路故障工作方式的接线如图：大全" TITLE="安全继电器接线大全" />
同双通道不检测触点间短路故障工作方式一样，由于安全继电器内部的结构问题，双通道检测触点间短路故障工作方式必须将S21,S22 短接，否则输入回路会处于一个开路状态，安全继电器不会有输出。
2.
检查复位回路的接线。
确定是需要自动复位还是手动复位。
不同的复位方式，他们的区别并不仅仅在于一个复位按钮。
在复位回路的接线上也是不同的。
例如PNOZ X3P，如果是自动复位方式的话则是短接S13和S14。
大全" TITLE="安全继电器接线大全" />
如果是手动复位方式的话则是把复位按钮置于S33和S34之间大全" TITLE="安全继电器接线大全" />
3.
检查反馈回路的接线。
通常反馈回路就是复位回路，反馈常闭触点是置于复位回路中的。
例如PNOZX3P ：
大全" TITLE="安全继电器接线大全" />
如果接线都正确的，那就有可能是安全继电器本身的问题。
这时我们就需要通过短接输入回路、反馈回路，选择自动复位方式来强制安全继电器有输出。
如果CH1和CH2
灯亮，即安全继电器有输出，则说明安全继电器本身没有问题。
问题肯定出在安全继电器的外围设备上。
外围设备故障一般分为这几类：
1. 输入回路上发生触点焊死状况。
这个故障有如下特点：如果是手动复位方式此时CH1灯会常亮，但CH2 灯不亮，按下复位按钮CH1和CH2
都会熄灭。
如果是自动复位方式CH1和CH2灯都不亮。
可以通过短接某个输入通道来找出哪个输入通道上发生了触点焊死状况。
如图：
大全" TITLE="安全继电器接线大全" />
大全" TITLE="安全继电器接线大全" />
发生短路故障
按下复位
当解决了这个故障之后需要拍下急停按钮再释放才能使得安全继电器再次工作（如果是手动复位的话还需按下复位按钮）。
2. 输入回路上发生触点间短路故障。
此时安全继电器的三个状态显示灯POWER,CH1,CH2
都会熄灭。
可以使用万用表来检测输入回路上这个触点间短路故障。
大全" TITLE="安全继电器接线大全" />
3. 反馈回路上的常闭触点处于常开状态。
此时安全继电器的CH1 和CH2
灯都会熄灭。
这个故障通常是由于输出回路上外接的中间继电器或者交流接触器发生了常开触点焊死的状况而产生的。
大全" TITLE="安全继电器接线大全" />
综上所述，PNOZX
系列安全继电器虽然诊断不是很方便，但其简单的结构，高的可靠性使得发生故障的概率非常低，而且故障的种类也不繁杂。
五：德国威琅安全继电器SN 4043
安全继电器并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，这一点同一般继电器是完全不同。
那么安全继电器的线路原理是什么样的呢
下面本文将以我公司代理的德国威琅安全继电器做一个接线原理的介绍。
安全继电器的内部线路原理:
大全" TITLE="安全继电器接线大全" />安全继电器4种应用对应接线图如下：大全" TITLE="安全继电器接线大全" /> 1
急停，单通道手动启动
复位
短接
2
OSSD控制，双通道，无交叉监视
短接，自动复位
短接
3
急停，双通道手动启动，交叉监视复位
短接
4
安全门应用，双通道，交叉监视
短接，自动复位
短接
5
3NO安全输出，1NC辅助输出
6
供电电源
该安全继电器功能简介：
●SN 4043系列安全继电器可用于安全监视（急停按钮、安全门开关等等），带有3NO+1NC触点输出，总宽度仅有，持续通过电流可达8A。
●工作温度-25°C~ +65°C使用范围宽广。
●常被用于机械加工、包装、塑料、木材加工等行业的安全保护。
●安全等级4级。
●带有手动/自动复位
●供电电压AC/DC24V~AC230V
●单通道/双通道急停监视
●单通道/双通道安全门监视
（下面有具体的应用实例）
双通道急停监视应用：
设备类型
SN4043
类别应用EN954-1
停止EN60204-1
4
应用特性
●2-通道监视
●交叉监视
●外部复位
●接地故障检测
●外部触点监视（EDM）
大全" TITLE="安全继电器接线大全" />
注意：输出接入PLC时，需要手动复位！大全" TITLE="安全继电器接线大全" />双通道安全门监视应用：设备类型
SN 4043(全电压系列)
类别应用EN954-1
停止EN60204-1
4
应用特性
●2-通道监视
●交叉监视
●自动复位
●接地故障检测
●外部触点监视（EDM）
安全继电器在众多传感器中拥有价格便宜，运行稳定的极高性价比.
大全" TITLE="安全继电器接线大全" />欢迎大家访问我的首页，为了祖国的更加强大、国民的共同富裕，你我都得天天进步！://。
