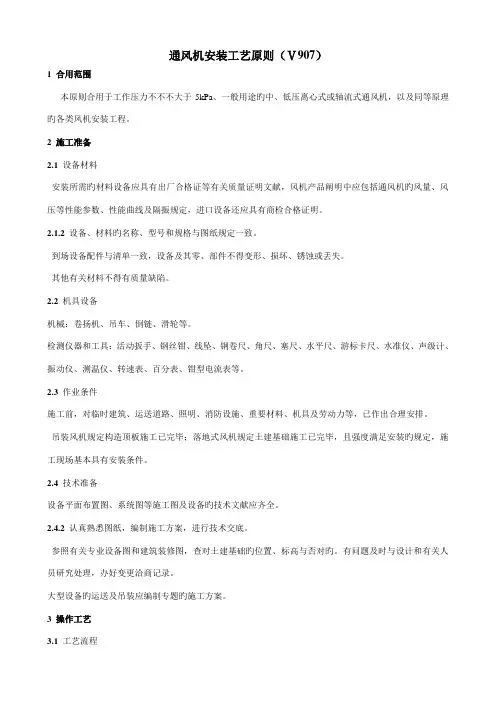

通风机安装工艺原则（Ⅴ907）1 合用范围本原则合用于工作压力不不不大于5kPa、一般用途旳中、低压离心式或轴流式通风机，以及同等原理旳各类风机安装工程。
2 施工准备2.1 设备材料安装所需旳材料设备应具有出厂合格证等有关质量证明文献，风机产品阐明中应包括通风机旳风量、风压等性能参数、性能曲线及隔振规定，进口设备还应具有商检合格证明。
2.1.2 设备、材料旳名称、型号和规格与图纸规定一致。
到场设备配件与清单一致，设备及其零、部件不得变形、损坏、锈蚀或丢失。
其他有关材料不得有质量缺陷。
2.2 机具设备机械：卷扬机、吊车、倒链、滑轮等。
检测仪器和工具：活动扳手、钢丝钳、线坠、钢卷尺、角尺、塞尺、水平尺、游标卡尺、水准仪、声级计、振动仪、测温仪、转速表、百分表、钳型电流表等。
2.3 作业条件施工前，对临时建筑、运送道路、照明、消防设施、重要材料、机具及劳动力等，已作出合理安排。
吊装风机规定构造顶板施工已完毕；落地式风机规定土建基础施工已完毕，且强度满足安装旳规定，施工现场基本具有安装条件。
2.4 技术准备设备平面布置图、系统图等施工图及设备旳技术文献应齐全。
2.4.2 认真熟悉图纸，编制施工方案，进行技术交底。
参照有关专业设备图和建筑装修图，查对土建基础旳位置、标高与否对旳。
有问题及时与设计和有关人员研究处理，办好变更洽商记录。
大型设备旳运送及吊装应编制专题旳施工方案。
3 操作工艺3.1 工艺流程3.2 操作措施3.2.1开箱检查设备开箱验收应在有关人员参与下，如有缺损、锈蚀严重或与设计规定不符，应及时由厂家更换。
3.2.1.2 开箱前检查箱号、箱数以及包装状况。
3.2.1.3 开箱后应根据设计图纸、设备装箱清单，认真查对设备旳名称、型号、机号、传动方式；叶轮、机壳和其他部位旳重要尺寸；叶轮旋转方向和进出风口位置、方向等与否符合设计规定，做好检查记录。
查对设备技术文献、资料、备件及专用工具，应妥善保管。
轴流通风机安装施工工艺标准
轴流通风机安装施工工艺标准（标准编号）1. 适用范围本工艺标准适用于高、中、低压的各类轴流式通风机的安装工程，包括一般通风换气用轴流式通风机、锅炉轴流式通风机、矿井轴流式通风机、隧道轴流式通风机及其他用途轴流式通风机(如冷却塔用轴流式通风机)等。
2。
施工准备2。
1 技术准备2.1.1 安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图,安装运行和维护手册,基础要求、载荷、紧固件有关资料等；2.1。
2 有关施工标准规范(1）《压缩机、风机、泵安装工程施工及验收规范》GB50275-98(2）《化工机器安装工程施工及验收通用规范》HG20203-2000（3）《化工设备安装工程质量检验评定标准》HG20236-93（4）《一般用途轴流式通风机技术条件》GB/T13274—912.2 作业人员2.2.1 参加轴流式通风机安装作业人员主要包括设备安装工程师、钳工、电工、电焊工、气焊工、起重工、架子工等，人员数量根据工程量大小和工期要求配置。
2。
2。
2 上述各作业工种人员必须经过技术培训并经考试合格，持相关作业的上岗操作证。
2。
3 设备、材料2。
3。
1开工验收：安装轴流通风机前，应由厂家、业主（总承包商，工程监理）、安装单位共同对设备进行开箱验收。
将现场的实物与装箱清单核对。
随机文件及配件应齐全，将破损件，缺件填写在开箱记录清单上。
2.3。
2 施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等，应使用厂家指定产品，非指定产品必须要求材料供应商提供材料的材质证明及合格保证.2.3。
3 风机润滑油（脂）等应按风机说明书要求选用，一般由建设单位供应.2。
3。
4 风机备品备件应按原设备装配图型号选用,并应对材质外观质量、尺寸等进行测量检查。
2。
4 主要机具2。
4.1 施工机具：吊机，卷扬机、倒链(根据风机重量、安装位置等选用）、电焊机、电气焊工具、千斤顶、各类扳手、拉马、铁锤、铜棒等.2.4.2 测量器具:水准仪、框式水平仪、游标卡尺、塞尺、钢板尺、百分表、线坠、连通管等.以上测量器具必须具有相关单位检验合格证,并在有效期内。
通风机的安装工艺流程
通风机的安装工艺流程风机安装前应根据设计图纸对设备基础进行全面检查坐标、标高及尺寸应符合设备安装要求。
风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥能与基础紧密结合。
l）工艺流程：2）基础验收：①风机安装前应根据设计图纸对设备基础进行全面检查，坐标、标高及尺寸应符合设备安装要求。
②风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥能与基础紧密结合。
3）通风机检查及运输：①按设备装箱清单，核对叶轮、机壳和其他部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录。
②叶轮旋转方向应符合设备技术文件的规定。
③进、出风口应有盖板严密遮盖。
检查各切削加工面，机壳的防锈情况和转子有无变形或锈蚀、碰损的现象。
④搬运设备应有专人指挥，使用的工具及绳索必须符合安全要求。
4）_________设备清洗①风机安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，使其转动灵活。
②用煤油或汽油清洗轴承时严禁吸烟或用火，以防发生火灾。
5）风机安装：①风机就位前，按设计图纸并依据建筑物的轴线、边缘线及标高线放出安装基准线。
将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。
②整体安装的风机，搬运和吊装的绳索不得捆绑在转子和机壳或轴承盖的吊环上。
风机吊至基础上后，用垫铁找平，垫铁一般应放在地脚螺栓两侧，斜垫铁必须成对使用。
风机安装好后，同一组垫铁应点焊在一起，以免受力时松动。
③风机安装在无减振器的支架上，应垫上4～5mm 厚的橡胶板，找平找正后固定牢。
④风机安装在有减振器的机座上时，地面要平整，各组减振器承受的荷载压缩量应均匀，不偏心，安装后采取保护措施，防止损坏。
⑤通风机的机轴应保持水平，水平度允许偏差为0.2／1000；风机与电动机用联轴器连接时，两轴中心线应在同一直线上，两轴芯径向位移允许偏差为0.05 mm，两轴线倾斜允许偏差为0.2／1000。
⑥通风机与电动机用三角皮带传动时，应对设备进行找正，以保证电动机与通风机的轴线平行，并使两个皮带轮的中心线相重合。
通风机安装施工工艺标准[详]
![通风机安装施工工艺标准[详]](https://img.taocdn.com/s3/m/0c78f27d0a1c59eef8c75fbfc77da26925c59622.png)
通风机安装施工工艺标准[详]通风机安装施工工艺标准1. 适用围本工艺标准适用于风压小于或等于0.01～0.015MPa的各类离心式通风机、各类轴流式通风机的安装工程，其用途包括一般通风换气、排尘通风、输送煤粉、防腐蚀、工业炉吸风、耐高温、防爆炸、矿井通风、电站锅炉引风、电站锅炉通风、冷却塔通风、一般通风换气等。
2. 施工准备2.1 技术准备2.1.1 安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图，安装运行和维护手册，基础要求、载荷、紧固件有关资料等；2.1.2 有关施工标准规①《压缩机、风机、泵安装工程施工及验收规》GB50275②《化工机器安装工程施工及验收规》（通用规定）HG20203③《化工设备安装工程质量检验评定标准》HG20236④《一般用途轴流式通风机技术条件》GB/T13274⑤《一般用途离心通风机技术条件》GB/T132752.1.3 在熟悉有关图纸、资料的情况下，应及时编制施工方案，并由设计人员、厂商代表、安装技术人员等对施工人员进行详细的技术交底。
2.2 作业人员备注：除五大工种需持证外，其他技术工种应持经企业考核颁发的上岗证，所有人员都要岗前培训。
2.3 设备、材料的验收及保管2.3.1 设备验收：安装通风机前，应由厂家，业主（总承包商，工程监理）安装单位共同对设备进行开箱验收。
将现场的实物与装箱清单核对。
随机文件及配件应齐全，将破损件，缺件填写在开箱记录清单上。
2.3.2 施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等，必须要求材料供应商提供材料的材质证明及合格保证。
2.3.3 风机润滑油（脂）等应按风机说明书要求选用，一般由建设单位供应。
2.3.4 风机备品备件应按原设备装配图型号选用，并应对材质外观质量、尺寸等进行测量检查。
2.4 主要施工机具2.4.1 施工机械设备吊车、卷扬机、电焊机。
2.4.2 主要工具倒链、电气焊工具、千斤顶、各类扳手、拉马、铁锤、铜棒等。
离心通风机安装施工工艺标准(完)
离心通风机安装施工工艺标准（标准编号）1. 适用范围本工艺标准适用于风压小于或等于0.01～0.015MPa的各类离心式通风机的安装工程。
2. 施工准备2.1 技术准备2.1.1 安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图，安装运行和维护手册，基础要求、载荷、紧固件有关资料等；2.1.2.有关施工标准规范（1）《压缩机、风机、泵安装工程施工及验收规范》GB50275-98（2）《化工机器安装工程施工及验收通用规范》HG20203-2000（3）《化工设备安装工程质量检验评定标准》HG20236-93（4）《一般用途离心通风机技术条件》GB/T13275-912.2 作业人员2.2.1 参加离心通风机安装作业人员主要包括设备安装工程师、钳工、电工、电焊工、气焊工、起重工、架子工等，人员数量根据工程量大小和工期要求于配置。
2.2.2 上述各作业工种人员必须经过技术培训并经考试合格，持相关作业的上岗操作证。
2.3 设备、材料的检查、验收。
2.3.1 设备验收：安装离心通风机前，应由厂家，业主（总承包商，工程监理）安装单位共同对设备进行开箱验收。
将现场的实物与装箱清单核对。
随机文件及配件应齐全，将破损件，缺件填写在开箱记录清单上。
2.3.2 施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等，应使用厂家指定产品，非指定产品必须要求材料供应商提供材料的材质证明及合格保证。
2.3.3 风机润滑油（脂）等应按风机说明书要求选用，一般由建设单位供应。
2.3.4 风机备品备件应按原设备装配图型号选用，并应对材质外观质量、尺寸等进行测量检查。
2.4 主要机具2.4.1 施工机具：吊机，卷扬机、倒链（根据风机重量、安装位置等选用）、电焊机、电气焊工具、千斤顶、各类扳手、拉马、铁锤、铜棒等。
2.4.2 测量器具：水准仪、框式水平仪、游标卡尺、塞尺、钢板尺、百分表、线坠、连通管等。

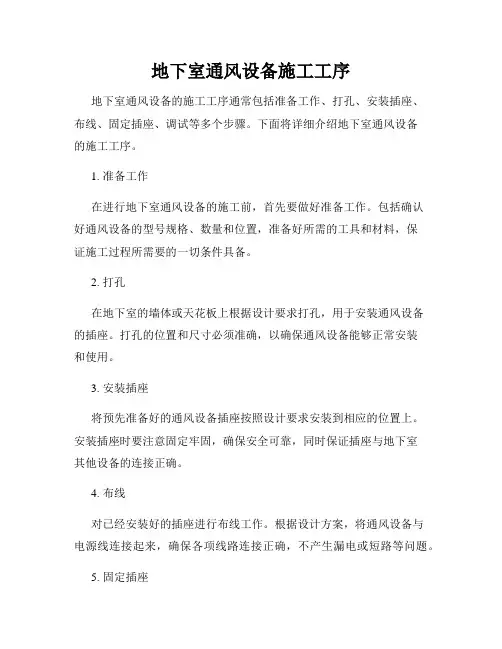

地下室通风设备施工工序
地下室通风设备施工工序
地下室通风设备的施工工序通常包括准备工作、打孔、安装插座、
布线、固定插座、调试等多个步骤。
下面将详细介绍地下室通风设备
的施工工序。
1. 准备工作
在进行地下室通风设备的施工前，首先要做好准备工作。
包括确认
好通风设备的型号规格、数量和位置，准备好所需的工具和材料，保
证施工过程所需要的一切条件具备。
2. 打孔
在地下室的墙体或天花板上根据设计要求打孔，用于安装通风设备
的插座。
打孔的位置和尺寸必须准确，以确保通风设备能够正常安装
和使用。
3. 安装插座
将预先准备好的通风设备插座按照设计要求安装到相应的位置上。
安装插座时要注意固定牢固，确保安全可靠，同时保证插座与地下室
其他设备的连接正确。
4. 布线
对已经安装好的插座进行布线工作。
根据设计方案，将通风设备与
电源线连接起来，确保各项线路连接正确，不产生漏电或短路等问题。
5. 固定插座
在完成布线后，对插座进行固定工作。
使用螺丝或其他固定材料将插座牢固地固定在墙体或天花板上，以防摇动或脱落，影响设备的正常使用。
6. 调试
完成插座固定后，需要对地下室通风设备进行调试工作。
开启设备电源，检查设备的运行情况，确认通风设备能够正常工作，并调整设备的参数和风速等功能，以满足设计要求。
通过以上工序的施工操作，地下室通风设备能够顺利安装并正常运行，为地下室的空气质量和通风效果提供有效保障。
施工人员在进行工作时务必严格按照设计要求和操作规范进行操作，确保施工质量，保证设备的正常使用和安全性。
通风机安装施工方案
通风机安装施工方案通风机是一种能够为室内提供新鲜空气，并将室内污浊空气排出室外的设备。
在许多场所，如公共卫生间、厨房、车间等，都需要安装通风机来保持室内空气的流通和清新。
下面是一个通风机安装施工方案，详细描述了通风机的安装步骤和注意事项。
一、准备工作1. 施工前，清理现场，保持施工区域整洁，并将施工区域划出。
2. 查看施工区域的平面图，并根据设计要求和实际情况，确定通风机的位置和安装高度。
二、安装过程1. 在预定位置上，用激光水平仪或水平尺确定通风机的安装位置。
2. 使用电钻和螺丝批在安装位置上打孔，然后使用膨胀螺栓将通风机固定在墙面或天花板上。
3. 将通风机的进风管和出风管连接好，并确保连接紧密且没有漏风的现象。
4. 将通风机的电源线连接到电源插座或电源开关上，并确认电源线安全可靠。
5. 安装完成后，使用电动工具对通风机进行测试，确保通风机能正常工作。
三、注意事项1. 在安装通风机时，要确保通风机与周围环境保持一定的距离，以免影响通风效果。
2. 安装通风机时，要注意安全操作，使用合适的工具和设备，并严格遵守相关安全操作规程。
3. 在安装通风机之前，要仔细检查通风机的质量和性能，并确认通风机符合国家标准和建筑规范。
4. 在安装通风机时，要注意通风机的排气方向，确保室内的污浊空气能够顺利排出室外，避免二次污染。
5. 在通风机安装完成后，要对通风机进行调试，确保通风机的工作正常，且没有异常噪音或振动。
通过以上通风机安装施工方案，可以确保通风机的安装过程安全可靠，工作效果良好。
同时，要注意定期对通风机进行检查和维护，保证通风机的长期稳定运行。
通风机安装施工方案及技术措施
通风机安装施工方案及技术措施1 范围本工艺标准适用于风压低于3kPa（≈300mmH2O）范围内的中低压离心式或轴流式通风机，以及同等原理的各类型风机。
2 施工准备2.1 材料及主要机具：2.1.1 通风、空调的风机安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。
2.1.2 风机开箱检查，皮带轮，皮带，电机滑轨及地脚螺栓是否齐备，符合设计要求。
有无缺损等情况。
2.1.3 风机轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂。
2.1.4 地脚螺栓灌注时，应使用与混凝土基础同等级混凝土，决不能使用失效水泥灌注。
2.1.5 倒链、滑轮、绳索、撬棍、活动扳手，铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、钢卷尺、线坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等。
2.2 作业条件：2.2.1 施工现场环境，除机房内的装修和地面未完外，基本具备安装条件。
2.2.2 风机安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底。
3 操作工艺3.1 工艺流程：基础验收→开箱检查→搬运→清洗→安装、找平、找正→试运转、检查验收3.2 基础验收3.2.1 风机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。
3.2.2 风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。
3.3 通风机开箱检查应符合下列规定：3.3.1 按设备装箱清单，核对叶轮、机壳和其它部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录。
3.3.2 叶轮旋转方向应符合设备技术文件的规定。
3.3.3 进、出风口应有盖板严密遮盖。
检查各切削加工面，机壳的防锈情况和转子是否发生变形或锈蚀、碰损等。
3.3.4 风机设备搬运应配合起重工专人指挥使用的工具及绳索必须符合安全要求。
3.5 设备清洗：3.5.1 风机设备安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，装配后使其转动，调节灵活。
轴流通风机安装施工工艺标准
轴流通风机安装施工工艺标准(标准编号)1.适用范围本工艺标准适用于高、中、低压的各类轴流式通风机的安装工程，包括一般通风换气用轴流式通风机、锅炉轴流式通风机、矿井轴流式通风机、隧道轴流式通风机及其他用途轴流式通风机（如冷却塔用轴流式通风机）等。
2.施工准备2.1技术准备2.1.1安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图，安装运行和维护手册，基础要求、载荷、紧固件有关资料等；2.1.2有关施工标准规范（1）《压缩机、风机、泵安装工程施工及验收规范》GB50275-98（2）《化工机器安装工程施工及验收通用规范》HG20203-2000（3）《化工设备安装工程质量检验评定标准》HG20236-93（4）《一般用途轴流式通风机技术条件》GB/T13274-912.2作业人员2.2.1参加轴流式通风机安装作业人员主要包括设备安装工程师、钳工、电工、电焊工、气焊工、起重工、架子工等，人员数量根据工程量大小和工期要求配置。
2.2.2上述各作业工种人员必须经过技术培训并经考试合格，持相关作业的上岗操作证。
2.3设备、材料2.3.2施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等，应使用厂家指定产品，非指定产品必须要求材料供应商提供材料的材质证明及合格保证。
2.3.3风机润滑油（脂）等应按风机说明书要求选用，一般由建设单位供应。
2.3.4风机备品备件应按原设备装配图型号选用，并应对材质外观质量、尺寸等进行测量检查。
2.4主要机具2.4.1施工机具：吊机，卷扬机、倒链（根据风机重量、安装位置等选用）、电焊机、电气焊工具、千斤顶、各类扳手、拉马、铁锤、铜棒等。
2.4.2测量器具：水准仪、框式水平仪、游标卡尺、塞尺、钢板尺、百分表、线坠、连通管等。
以上测量器具必须具有相关单位检验合格证，并在有效期内。
2.5作业条件2.5.1图纸会审、技术交底已进行，安装方案已经批准。
卫生间通风机安装施工方案
工程名称：卫生间通风机安装工程工程地点：XX小区XX栋XX单元XX室工程内容：卫生间通风机安装及调试二、施工准备1. 材料准备：通风机、通风管道、支架、膨胀螺丝、连接件、密封胶、打孔工具等。
2. 工具准备：电钻、扳手、螺丝刀、水平尺、卷尺等。
3. 人员准备：施工人员、技术负责人、质量检验员等。
三、施工工艺1. 施工前准备（1）了解现场情况，确认通风机型号、规格、尺寸等参数。
（2）根据卫生间布局，确定通风机安装位置。
（3）准备好施工所需材料及工具。
2. 通风机安装（1）在确定的位置，使用电钻打孔，孔径略大于膨胀螺丝直径。
（2）将膨胀螺丝打入孔内，确保牢固。
（3）将通风机支架固定在膨胀螺丝上，调整支架水平。
（4）将通风机安装在支架上，确保通风机水平。
（5）连接通风管道，检查管道连接是否牢固。
（6）检查通风机运行是否正常，如有异常，进行调整。
3. 通风管道安装（1）根据卫生间布局，确定通风管道走向。
（2）使用膨胀螺丝固定管道支架。
（3）将通风管道连接到支架上，确保管道连接牢固。
（4）检查管道连接处是否有漏风现象，如有，使用密封胶进行密封。
4. 调试与验收（1）开启通风机，检查运行是否正常，有无异常噪音。
（2）检查通风效果，确保通风机满足设计要求。
（3）验收合格后，填写验收报告。
四、施工注意事项1. 施工过程中，注意安全，严格遵守操作规程。
2. 在打孔、安装支架等过程中，注意保护墙面、地面等。
3. 通风管道连接处要牢固，防止漏风。
4. 通风机安装后，要进行调试，确保通风效果。
5. 施工过程中，如有问题，及时与技术负责人沟通解决。
五、施工进度安排1. 施工前准备：1天2. 通风机安装：1天3. 通风管道安装：1天4. 调试与验收：1天总计：4天六、质量保证措施1. 选用符合国家标准的通风机、通风管道等材料。
2. 严格按照施工工艺进行施工，确保施工质量。
3. 施工过程中，加强质量检查，发现问题及时整改。
4. 施工完成后，进行验收，确保工程质量达到设计要求。
通风机安装工艺标准
3-8 通风机安装工艺原则本工艺原则合用于离心式和轴流式通风机旳安装。
1 施工准备1．1 施工材料1．1．1 施工材料重要有一般钢板、角钢、扁钢、铸铁垫板、混凝土、电焊条、煤油、黄油、棉纱头等。
1．1．2 施工所用材料必须合格，混凝土、电焊条应具有质量证明文献；金属板材、型材应表面平整，不得有锈蚀、裂纹等缺陷。
1．2 机具及设备1．2．1 机具及设备重要有交流电焊机、卷扬机（或汽车吊）等。
1．2．2 所用机具及设备均应完好，运转正常，并符合安全生产旳有关规定，操作人员应持证上岗并熟悉操作程序。
1．3 作业条件1．3．1 施工现场应整洁，无其他物品阻碍安装，有足够旳运送空间。
1．3．2 设备型号，设备基础应符合设计规定并办理了交接验罢手续。
1．3．3 开箱检查已进行完毕并符合规定，随设备所带资料及产品合格证齐备（进口设备必须具有国家商检部门旳检查合格证明文献）。
2 操作工艺2．1 工艺流程2．2 设备基础验收设备基础验收应有建设单位、土建施工单位和安装单位共同参与，并办理验收合格手续。
2．3 设备开箱检查2．3．1 根据设备装箱清单，查对叶轮、机壳和其他部位旳重要尺寸，进风口、出风口旳位置等应与设计相符。
2．3．2 叶轮旋转方向等应符合设备技术文献旳规定。
2．3．3 进风口、出风口应有板遮盖。
各切削加工面、机壳和转子不应有变形或锈蚀、碰损等缺陷。
2．4 现场运送2．4．1 整体安装旳风机，搬运和吊装旳绳索不得捆缚在转子和机壳或轴承盖旳吊环上。
2．4．2 现场组装旳风机、绳索旳捆缚不得损伤机件表面，转子、轴颈和轴封等处均不应作为捆缚部位。
2．4．3 输送特殊介质旳通风机转子和机壳内如涂有保护层，应严加保护，不得损伤。
2．5 安装就位2．5．1 通风机安装应符合生产厂家提供旳安装阐明及规定。
2．5．2 通风机旳进风管、出风管等装置应有单独旳支撑，并与基础或其他建筑物连接牢固，风管与风机连接时不得强迫对口，机壳不应承受其他机件旳重量。
风机安装的工艺流程
风机安装的工艺流程风机安装的工艺流程风机是工业生产中常见的设备，用于提供通风、排风或送风等功能。
风机的安装过程需要按照一定的工艺流程进行，以下是一个常见的风机安装过程的工艺流程。
1. 安装前准备：在进行风机安装的前一天，需将风机及其配件运至安装现场。
在安装现场，需要先检查风机及其配件是否完好齐备，并核实所提供的技术资料和图纸是否对应。
同时，还要清理安装现场，确保无障碍物和安全工作环境。
2. 基础施工：风机的安装需要有稳固的基础，因此，在安装前需要进行基础施工。
首先，根据风机的尺寸和重量，在地面上标出风机的位置，并进行必要的地面凿挖。
然后，根据风机的尺寸和基础图纸，进行基础外围钢筋的安装和固定。
3. 风机支架安装：风机支架是连接风机和基础的重要部件，安装支架是风机安装的重要步骤。
根据支架的图纸和尺寸要求，在基础上焊接或螺栓连接风机支架。
确保支架的稳固和垂直度。
4. 风机安装：在完成风机支架的安装后，便可以将风机安装在风机支架上。
根据风机的重量和安装高度，使用起重设备和专业安装工具将风机吊装至安装位置并垂直安装。
在安装的过程中，需要注意风机与支架之间的配合度和安装方向。
5. 风机管道连接：风机的安装不仅需要考虑风机本身的安装，还需要将风机与管道连接起来。
根据管道连接图纸和风机安装位置，进行管道的布置和连接。
注意管道的密封性和稳固性，确保风机能够正常工作。
6. 风机电气连接：风机的安装不仅需要进行机械连接，还需要进行电气连接。
在安装风机的同时，根据电气连接图纸和要求进行电气线缆的布置和连接。
确保风机与电气系统能够正常工作。
7. 系统调试：风机安装完成后，需要进行系统的调试工作。
首先，检查风机及其配套设备的紧固件和连接件是否牢固。
然后，进行电气系统的接通和试运行，确保风机能够正常工作。
最后，进行风机的性能测试，如振动、噪声、气流等参数的测试。
8. 安装结束：在完成风机的调试工作后，进行安装的总结和整理。
通风机安装工艺流程
4—10 通风机安装工艺标准( 410—1998)1 范围本工艺标准适用于风丈夫低于3kPa (~ 300mmH20)范围内的中低压离心式或轴流式通风机，以及同等原理的各类型风机。
2 施工准备2.1 材料及主要机具：2.1.1 通风、空调的风机安装所使用的主要材料，成品或半成品应有尽有出厂合格证或质量鉴定文件。
2.1.2 风机开箱检查，皮带轮，皮带，电机滑轨及地脚螺栓是否齐备，符合设计要求。
有无缺损等情况。
2.1.3 风机轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂。
2.1.4 地脚螺栓灌注时，应使用与混凝土基础同等级混凝土，决不能使用失效水泥灌注。
2.1.5 倒链、滑轮、绳索、撬棍、活动扳手，铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、钢卷尺、线坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等。
2.2 作业条件：2.2.1 施工现场环境，除机房内的装修和地面未完外，基本具备安装条件。
2.2.2 风机安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底。
3 操作工艺3.1 工艺流程：基础验收T开箱检查T搬运T清洗T安装、找平、找正T试运转、检查验收3.2 基础验收3.2.1 风机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。
3.2.2 风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。
3.3 通风机开箱检查应符合下列规定：3.3.1 按设备装箱清单，核对叶轮、机壳和其它部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录。
3.3.2 叶轮旋转方向应符合设备技术文件的规定。
3.3.3 进、出风口应有盖板严密遮盖。
检查各切削加工面，机壳的防锈情况和转子是否发生变形或锈蚀、碰损等。
3.3.4 风机设备搬运应配合起重工专人指挥使用的工具及绳索必须符合安全要求。
3.5 设备清洗：3.5.1 风机设备安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，装配后使其转动，调节灵活。
通风机安装施工工艺
3.5设备清洗：
3.5.1风机设备安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，装配后使其转动，调节灵活。
3.5.2用煤油或汽油清洗轴承时严禁吸烟或用火，以防发生火灾。
3.6风机安装：
3.6.1风机设备安装就位前，按设计图纸并依据建筑物的轴线、边线线及标高线放出安装基准线。将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。
2.2作业条件：
2.2.1施工现场环境，除机房内的装修和地面未完外，基本具备安装条件。
2.2.2风机安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底。
3操作工艺
3.1工艺流程：
基础验收
→
开箱检查
→
搬运
→
清洗
→
安装、找平、找正
→
试运转、检查验收
3.2基础验收
3.2.1风机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。
3.6.2整体安装的风机，搬运和吊装的绳索不得捆缚在转子和机壳或轴承盖的吊环上。
3.6.3整体安装风机吊装时直接放置在基础上，用垫铁找平找正，垫铁一般应放在地脚螺栓两侧，斜垫铁必须成对使用。设备安装好后同一组垫铁应点焊在一起，以免受力时松动。
3.6.4风机安装在无减震器支架上，应垫上4～5mm厚的橡胶板，找平找正后固定牢。
6.4用型钢制作的风机支座，焊接后应保证支座的平整，若有扭曲，校正好后方能安装。
6.5风机减震器所承受压力不均。应适当调整减震器的位置，或检查减震器的底板是否同基础固定。
7质量记录
7.1通风机安装质量检验评定表。
7.2进场设备检验记录表。
通风机安装工艺流程精要
表C2-1
资料编号 工 程 名 称 交底日期 2019-9-6
施工单位 分项工程名称
交底提要
交底内容：
审核人 交底人 接受交底人
本表由施工单位填写。
3.6.9 风机与电动机的传动装置外露部分应安装防护罩，风机的吸入口或吸入管直通大气时，应加装保护网或其它安全装置。
3.6.10 通风机出口的接出风管应顺叶轮旋方向接出弯管。
在现场条件允许的情况下，应保证出口至弯管的距离A 大于或等于风口出口长边尺寸1.5~2.5倍（图4-34）。
如果受现场条件限制达不到要求，应在弯管内设导流叶片弥补（见图4-35）
图4-34
图4-35
3.6.11 现场组装的风机、绳索的捆缚不得损伤机件表面，转子、轴颈和轴封等处均不应作为捆缚部位。
通风机散装部件的吊装方式见图4-36。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通风机安装工艺
1 范围
本工艺标准适用于风压低于3kPa（≈300mmH2O）范围内的中低压离心式或轴流式通风机，以及同等原理的各类型风机。
2 施工准备
2.1 材料及主要机具：
2.1.1 通风、空调的风机安装所使用的主要材料，成品或半成品应有出厂合格证或质量鉴定文件。
2.1.2 风机开箱检查，皮带轮，皮带，电机滑轨及地脚螺栓是否齐备，符合设计要求。
有无缺损等情况。
2.1.3 风机轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂。
2.1.4 地脚螺栓灌注时，应使用与混凝土基础同等级混凝土，决不能使用失效水泥灌注。
2.1.5 倒链、滑轮、绳索、撬棍、活动扳手，铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、钢卷尺、线坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等。
2.2 作业条件：
2.2.1 施工现场环境，除机房内的装修和地面未完外，基本具备安装条件。
2.2.2 风机安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底。
3 操作工艺
3.1 工艺流程：
3.2 基础验收
3.2.1 风机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。
3.2.2 风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。
3.3 通风机开箱检查应符合下列规定：
3.3.1 按设备装箱清单，核对叶轮、机壳和其它部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录。
3.3.2 叶轮旋转方向应符合设备技术文件的规定。
3.3.3 进、出风口应有盖板严密遮盖。
检查各切削加工面，机壳的防锈情况和转子是否发生变形或锈蚀、碰损等。
3.3.4 风机设备搬运应配合起重工专人指挥使用的工具及绳索必须符合安全要求。
3.5 设备清洗：
3.5.1 风机设备安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，装配后使其转动，调节灵活。
3.5.2 用煤油或汽油清洗轴承时严禁吸烟或用火，以防发生火灾。
3.6 风机安装：
3.6.1 风机设备安装就位前，按设计图纸并依据建筑物的轴线、边线线及标高线放出安装基准线。
将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。
3.6.2 整体安装的风机，搬运和吊装的绳索不得捆缚在转子和机壳或轴承盖的吊环上。
3.6.3 整体安装风机吊装时直接放置在基础上，用垫铁找平找正，垫铁一般应放在地脚螺栓两侧，斜垫铁必须成对使用。
设备安装好后同一组垫铁应点焊在一起，以免受力时松动。
3.6.4 风机安装在无减震器支架上，应垫上4～5mm厚的橡胶板，找平找正后固定牢。
3.6.5 风机安装在有减震器的机座上时，地面要平整，各组减震器承受的荷载压缩量应均匀，不偏心，安装后采取保护措施，防止损坏。
安装在减震机座上通风机的吊装方式见图4-33。
3.6.6 通风机的机轴必须保持水平度，风机与电动机用联轴节连接时，两轴中心线应在同一直线上。
3.6.7 通风机与电动机用三角皮带传动时进行找正，以保证电动机与通风机的轴线互相平行，并使两个皮带轮的中心线相重合。
三角皮带拉紧程度一般可用手敲打已装好的皮带中间，以稍有弹跳为准。
3.6.8 通风机与电动机安装皮带轮时，操作者应紧密配合，防止将手碰伤。
挂皮带时不要把手指入皮带轮内，防止发生事故。
3.6.9 风机与电动机的传动装置外露部分应安装防护罩，风机的吸入口或吸入管直通大气时，应加装保护网或其它安全装置。
3.6.10 通风机出口的接出风管应顺叶轮旋转方向接出弯管。
在现场条件允许的情况下，应保证出口至弯管的距离A大于或等于风口出口长边尺寸l.5～2.5倍。
如果受
现场条件限制达不到要求，应在弯管内设导流叶片弥补。
3.6.11 现场组装的风机、绳索的捆缚不得损伤机件表面，转子、轴颈和轴封等处均不应作为捆缚部位。
通风机散装部件的吊装方式见图4-36。
3.6.12 输送特殊介质的通风机转子和机壳内如涂有保护层、应严加保护、不得损坏。
3.6.13 大型轴流风机组装，叶轮与机壳的间隙应均匀分布，并符合设备技术文件要求。
叶轮与进风外壳的间隙见表1。
3.6.14 通风机附属的自控设备和观测仪器。
仪表安装，应按设备技术文件规定执行。
3.6.15 风机试运转；经过全面检查手动盘车，供应电源相序正确后方可送电试运转，运转前必须加上适度的润滑油；并检查各项安全措施；叶轮旋转方向必须正确；在额定转速下试运转时间不得少于2h。
运转后，再检查风机减震基础有无移位和损坏现象，做好记录。
4 质量标准
4.1 保证项目：
4.1.1 风机叶轮严禁与壳体碰擦。
检验方法：盘动叶轮检查。
4.1.2 散装风机进风斗与叶轮的间隙必须均匀并符合技术要求。
检验方法：尺量和观察检查。
4.1.3 地脚螺栓必须拧紧，并有防松装置；垫铁放置位置必须正确，接触紧密，每组不超过三块。
检验方法：小锤轻击，扳手拧拭和观察检查。
4.1.4 试运转时，叶轮旋转方向必须正确。
经不少于2h的运转后，滑动轴承温升不超过35℃，最高温度不超过70℃，滚动轴承温升不超过40℃，最高温度不超过80℃。
检验方法：检查试运转记录或试车检查。
4.2 允许偏差项目：
通风机安装的允许偏差和检验方法应符合表2的规定。
5 成品保护
5.1 整体安装的通风机、搬运和吊装时。
与机壳边接触的绳索，在棱角处应垫好柔软的材料，防止磨损机壳及绳索被切断。
5.2 解体安装的通风机，绳索捆绑不能损坏主轴。
轴衬的表面和机壳、叶轮等部件。
5.3 风机搬动时，不应将叶轮和齿轮轴直接放在地上滚动或移动。
5.4 通风机的进排气管、阀件、调节装置应设有单独的支撑；各种管路与通风机连接时，法兰面应对中贴平，不应硬拉使设备受力。
风机安装后，不应承受其它机件的重量。
6 应注意的质量问题
6.1 风机运转中皮带滑下或产生跳动。
应检查两皮带轮是否找正，并在一条中线上，或调整两皮带轮的距离；如皮带过长应更换。
6.2 风机产生与转速相符的振动。
应检查叶轮重量是否对称，或叶片上是否有附着物；双进通风机应检查两侧过气量是否相等。
如不等，可调节挡板，使两侧进气口负压相等。
6.3 通风机和电动机整体振动。
应检查地脚螺栓是否松动，机座是否紧固；与通风机相连的风管是否加支撑固定；柔性短管是否过紧。
6.4 用型钢制作的风机支座，焊接后应保证支座的平整，若有扭曲，校正好后方能安装。
6.5 风机减震器所承受压力不均。
应适当调整减震器的位置，或检查减震器的底板是否同基础固定。
7 质量记录
7.1 通风机安装质量检验评定表。
7.2 进场设备检验记录表。
7.3 预检工程检查记录单。
7.4 设备基础工程验收记录。
7.5 一般通风系统试运行记录。
7.6 单位工程观感质量评定表。
7.7 中间验收记录。
7.8 自检互检记录。
