禹城市职教中心2013—2014学年第一学期期末试题《电工仪表与测量》课程试卷班级：姓名：学号：成绩：一、填空（毎空0.5分、共29分）1、1895年世界上第一台感应系电能表被制造出来。

1956年，世界上第一只电子管数字式电压表问世。

2、电工指示仪表按其工作原理主要可分为磁电系、电磁系、电动系和整流系。

3、电工仪表的种类有：__指示仪表、_比较仪表，_智能仪表_，__数字仪表4、按产生的误差的原因不同，仪表的误差主要分为两类：_系统误差_和_____偶然误差__5、常用电工测量方法有__直接法___，__间接法___，_比较法___．6、磁电系仪表的缺点有__只能测直流__，__过载能力小___．7、磁电系检流计是一种专门用来测量小电流的仪表__．8、模拟万用表一般转换开关，测量机构和测量线路三部分组成．9、功率表的电压线圈和负载_并联_,电流线圈和负载串联__.10、测量三相无功功率的方法有、一表法、二表法、三表法,11、填写下列物理量的单位:电流：安培，电压：伏特，电阻：欧姆，功率：瓦特，频率：频率，电容：法拉，电感：亨利，声音：分贝12、填写下列测量机构的符号：电磁系仪表：，磁电系仪表：，电动系仪表：，整流系仪表：，感应系仪表：。

13、模拟式万用表又称为便携式仪表，一般由转换开关、和测测量线路、测量机构三部分组成。

14、数字式仪表所用的显示器一般采用LED 显示器和LCD 显示器。

15、电阻的测量方法按获取测量结果的方式分直接法、间接法和比较法三种。

16、兆欧表是一种专门测量绝缘电阻的便携式仪表，又称为绝缘电阻表，俗称摇表。

17、由于实际生产中常采用千瓦时或度作为电能的单位，所以测量电能的仪表称为电度表或电能表。

18、功率表的接线应按照发电机端守则进行接线。

二、选择题（每题1分、共30分）1、直流电压表的分压电阻必须与其测量机构（B）A、断开B、串联C、并联D、短路2、随机误差又叫做（B）A、系统误差B、偶然误差C、疏失误差D、绝对误差3、测量放大器的静态工作点，通常采用（ B）测量法A、直接B、间接C、替换D、比较4、电流互感器实际上是一个（D）A、一般的变压器B、阻抗变压器C、降压变压器D、降流变压器5、钳形表的优点是（D ）A、准确度高B、灵敏度高C、可以交直流两用D、可以不切断电源6、调节万用表欧姆调零器，指针调不到零位，则说明（B)A、电池电压高于1.5VB、电池电压低于1.3VC、被测电阻太小D、被测电阻太大7、液晶显示器必须用（D）电压驱动A、直流B、脉动直流C、50Hz正弦交流D、30--200Hz的方波8、万用表主要用于测量（ B）A、大电阻B、中电阻C、小电阻D、任何电阻9、电动系测量机构中游丝的作用是（C）A、产生反作用力矩B、引导电流C、产生反作用力矩和引导电流D、产生阻尼力矩10、万用表中哪一个量程刻度是不均匀的（ CA、电流档B、电压档C、电阻档D、以上都是11、磁电系测量机构能（D ）A．直接测量直流电流 B．直接测量交流电流C．直接测量交、直流电流 D．都不能测量12、直流电流表可以（C）A．直接测量直流电流 B．一般都要用分流器C．与被测电路串联 D．与被测电路并联14、某电压表盘上标有“20kΩ/V”字样，其意义为（C）A．电压表各量程的内阻与相应量程值的比值 B．内阻为20kΩC．每伏电压对应了20kΩ电阻15、在电工测量中，频率的单位是（A）A . Hz B. N C. C D. S16、以电磁规律为基础的测量技术叫做--------？（A）A.电工测量 B 一般测量 C 特殊测量17、电压电流电阻电能等等都属于（A）A 电量B 非电量 C磁量20、磁感应强度，磁通，磁场强度都属于（C）A 电量 B非电量 C磁量21、进行电量或磁量测量所需的仪器仪表称为（C ）A 一般仪表B 非电工仪表C 电工仪表22、下列哪个选项属于系统误差？（C）A 热噪声B外界的干扰C电表的零点不准或是温度湿度变化23、对于同一个被测量而言，测量的绝对误差越（A），测量就越准确？A 小B 大C 不确定24、下列哪个选项属于疏失误差？（ C ）A 外界的干扰B电源电压不稳C读错刻度记错数字25、按表的准确等级，可分为几个等级？（B ）A 6B 7C 8D 926、将数字10.305保留到小数点后两位是多少？（C）A 10.32B 10.30C 10.3127、有一只微安表，电阻为1000欧姆，满偏电流为100微安，要把它改装成1A 的电流表，则要并联多大的分流电阻？（ B ）A 0.01欧姆B 0.1欧姆C 1欧姆28、三只3欧姆的电阻连接，可以得到几种连接方式？（C）A 两种B 三种C 四种29、万用表的刻度盘都是均匀的？（ B）A 对B 错C 不确定30、使用万用表测量直流电压时，应使它的指针工作在刻度值的几分之几的位置？（ A）A 三分之二B 三分之一C 二分之一三、判断题（每题1分、共18分）1、造成系统误差的原因主要是操作者粗心大意。

电工仪表与测量试卷及答案

电工仪表与测量试卷及答案《电工仪表与测量》第一章电工仪表与测量的基本知识试卷一、单项选择题1.对含有疏失误差的测量结果应该采用( )的方法加以消除。

(2 分)A.正负误差补偿法B.合理的测量方法C.坚决抛弃不用D.引入校正值2.T19-V表示( )。

(2 分)A.安装式电磁系电压表B.便携式磁电系电压表C.安装式磁电系电压表D.便携式电磁系电压表3.测量时,先测出与被测量有关的电量,然后通过计算求得被测量数值的方法称为( )测量法。

(2 分)A.直接B.间接C.替换D.比较4.阻尼力矩的大小与( )有关。

(2 分)A.指针偏转角B.指针摆动速度C.被测量大小D.反作用力大小5.转动力矩的大小与被测量大小( )。

(2 分)A.成正比B.成反比C.无关D.成某种函数关系6.在电工指示仪表中,阻尼力矩装置的作用是( )。

(2 分)A.产生转动力矩B.产生反作用力矩C.提高准确度D.缩短读数时间7.间接测量法适用于( )的场合。

(2 分)A.准确度要求较高B.准确度要求较高的特殊C.准确度要求较低D.准确度要求较低的特殊8.工程中一般采用( )误差来反映仪表的准确程度。

(2 分)A.偶然B.附加C.相对D.引用9.电工指示仪表中所用指示器分为( )。

(2 分)A.指针式和光标式B.反射式和光标式C.刀式和光标式D.刀式和矛式10.DT12表示( )。

(2 分)A.安装式电动系电流表B.安装式电磁系电流表C.三相有功电能表D.三相四线电能表二、判断题11.( )实验室最好选择准确度较高的仪表。

(2 分)12.( )光标式指示器可以完全消除视觉误差,适用于高灵敏度和高准确度的仪表中。

(2分)13.( )测量中读数错误或记录结果错误都属于疏失误差。

(2 分)14.由于仪表工作位置不当所造成的误差叫绝对误差。

(2 分)15.( )用间接法测量晶体管放大器的直流静态工作点具有方便快捷、不损坏电路板、准确度较高的特点。

职称继续教育考试试题及答案(电工仪表与测量)

职称继续教育考试试题答案电工仪表与测量(导入上）单选题共25题，共50分12.0分单臂电桥测电阻属于（）测量法。

正确答案是C，回答正确收藏22.0分测量时，先测出与被测量有关的电量，然后通过计算求得被测量数值的方法叫（）测量法。

正确答案是B，回答正确收藏32.0分电工指示仪表按准确度分类，分为（）级。

正确答案是D，回答正确收藏42.0分T19-V表示（）正确答案是D，回答正确收藏52.0分在测量过程中，通过被测量与同类标准量进行比较，然后根据比较结果才能确定被测量大小的仪表称为（）仪表。

正确答案是A，回答正确收藏62.0分仪表的准确度越高，基本误差越（）。

正确答案是D，回答正确收藏72.0分仪表的标度尺刻度不准造成的误差叫（）。

• A.基本误差正确答案是A，回答正确收藏82.0分功率表如果不按照“发电机守则”进行接线，（）。

正确答案是B，回答正确收藏92.0分工程中，一般采用（）来反映仪表的准确度。

正确答案是C，你的答案是D。

你答错了收藏102.0分消除偶然误差可以采用（）的方法。

正确答案是D，回答正确收藏112.0分对由于外磁场引起的系统误差，可以采用（）的方法加以消除。

正确答案是B，回答正确收藏122.0分在电工指示仪表中，阻尼力矩装置的作用是（）。

正确答案是D，你的答案是B。

你答错了收藏132.0分指示仪表的指针通常采用（）材料制成。

正确答案是C，回答正确收藏142.0分仪表的灵敏度低，说明仪表（）。

• A.准确度低• B.量程小正确答案是A，你的答案是D。

你答错了收藏152.0分直流电压的分压电阻必须与测量机构（）。

正确答案是A，回答正确收藏162.0分磁电系检流计的特点是（）。

正确答案是C，你的答案是D。

你答错了收藏172.0分通常测量时要使仪表指针处在满刻度（）。

正确答案是B，回答正确收藏182.0分磁电系测量机构（）。

正确答案是D，回答正确收藏192.0分电压互感器的二次侧在运行时绝对不允许（）。

电工仪表试卷答案(可编辑修改word版)

迁西职教中心 2016—2017 学年度第一学期期中考试《电工仪表与测量》理论考试试卷班级1.电工仪表零件装配不当造成的误差属于仪表的基本误差误差。

2.仪表常用的误差通常用绝对误差误差、相对误差误差和引用误差来表示。

3.一般情况下，万用表以测量_ 电压、电流和电阻为主要目的。

4.在使用万用表之前，要先进行_ 机械调零，在测量电阻之前，还要进行欧姆调零。

学号 5. 电工测量就是将被测的电量、磁量或电参数与被测量进行比较，从而确定被测量大小的过程。

6. 良好的读数装置是指仪表的标度尺刻度应尽量均匀,以便于读书准确。

二、判断题（每题2 分，共40 分）1.电工指示仪表准确度的数字越小，表示仪表的准确度越低。

（×）2.安装式仪表广泛应用于发电厂和配电所等场合中。

（√）3.44C2-A 表示便携式磁电系直流电流表。

（×)4.测量直流电流时，应选择磁电系电流表。

（√）5 要测量某一电路中的电流，必须将电流表与该电路并联。

（× ）6.由于仪表工作位置不当而造成的误差叫绝对误差。

（×）7.工程中，一般采用相对误差来表示仪表的准确度。

（× ）8.国家标准中规定以最大引用误差来表示仪表的准确度。

（√）9.仪表的准确度越高，测量结果就越准确。

（× ）姓名10.测量误差实际上就是仪表误差。

（×）11.消除系统误差可以采用正负误差补偿法。

（√）12.由外界环境的偶然性变化引起的误差叫偶然误差。

（√）13 一般的工程测量可选用1.0 级以上的仪表，以获得足够的准确度。

（√）14.在使用万用表之前，应先进行“机械调零”，即在两表笔短接的时，使万用表指针指在零电压或零电流的位置上。

（×）15 实验室使用的仪表一般可选择安装式仪表。

工厂车间则多使用便携式仪表。

（×）16.用表使用完毕，应将转换开关置于交流电压的最大挡或者OFF 位置上（√）17.万用表欧姆可以测量0~∞之间任意阻值的电阻。

电工仪表与测量(第五版)习题册答案

电工仪表与测量(第五版)习题册答案对于题目为《电工仪表与测量(第五版)习题册答案》的文章，由于电工仪表与测量是一门专业性很强的学科，我将按照教材习题册的形式给出答案，以帮助读者更好地理解和掌握相关知识。

第一章：电路基本理论与测量基础1.1 选择题答案：1. A2. C3. B4. D5. A1.2 填空题答案：1. 电子流2. 电流3. 电压4. 电阻5. 电荷6. Ohm8. 连接9. 电源10. 光敏电阻1.3 简答题答案：1. 电流即单位时间内电荷通过导体截面的物理量，常用单位是安培（A）。

2. 电压即单位电荷所具有的能量，也是电流的驱动力，常用单位是伏特（V）。

3. 电阻即导体对电流流动的阻碍程度，常用单位是欧姆（Ω）。

第二章：电流电压的基本电路定律2.1 选择题答案：1. B2. C3. A4. D5. B2.2 填空题答案：2. 串联3. 并联4. 短路5. 开路6. 等效电阻7. 电压8. 电流2.3 简答题答案：1. 欧姆定律是描述电阻和电流、电压之间关系的基本定律，表述为U = RI，其中U表示电压，R表示电阻，I表示电流。

2. 串联电路是指电阻或其他电器元件依次连接在一个回路中，电流只有一条路径流动。

3. 并联电路是指电阻或其他电器元件同时连接在一个回路中，电流可以分流经过不同的路径。

4. 短路是指电路中发生接触性故障，导致电流无限增大。

5. 开路是指电路中出现断路情况，导致电流无法流动。

第三章：直流电桥与电流测量3.1 选择题答案：1. D2. C3. A4. B5. D3.2 填空题答案：1. 电路的平衡状态2. 相等的电压3. 电桥定律4. 电桥为非平衡5. 06. 简单电桥7. 综合电桥8. 电桥灵敏度3.3 简答题答案：1. 电桥是一种用于测量电阻、电容和电感等电路元件参数的仪器。

2. 在电流相等或电压相等的条件下，电桥可以用来判断电路是否平衡。

3. 电桥定律是指在电桥平衡时，电桥两边的电压之比等于两边电阻之比的关系。

电工仪表与测量(第五版)习题册答案

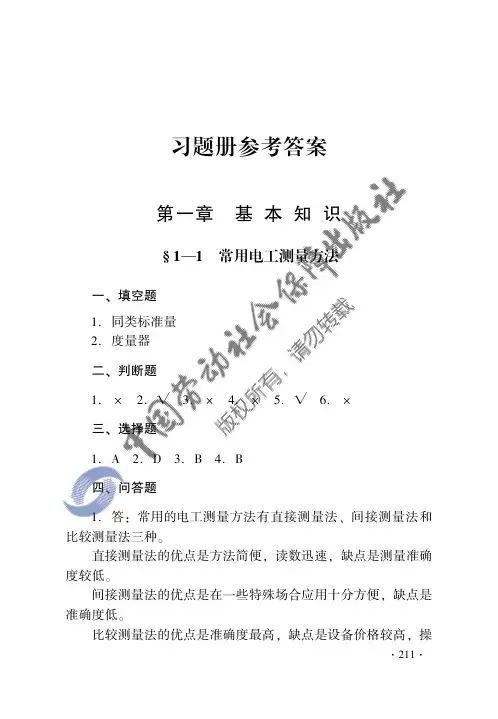

习题册参考答案第一章㊀基本知识ɦ１—１㊀常用电工测量方法㊀㊀一㊁填空题１.同类标准量２.度量器二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ˑ㊀５.ɿ㊀６.ˑ三㊁选择题１.Ａ㊀２.Ｄ㊀３.Ｂ㊀４.Ｂ四㊁问答题１.答:常用的电工测量方法有直接测量法㊁间接测量法和比较测量法三种ꎮ直接测量法的优点是方法简便ꎬ读数迅速ꎬ缺点是测量准确度较低ꎮ间接测量法的优点是在一些特殊场合应用十分方便ꎬ缺点是准确度低ꎮ比较测量法的优点是准确度最高ꎬ缺点是设备价格较高ꎬ操１１２作麻烦ꎮ２.答:为方便起见ꎬ应选择间接法ꎬ即采用测量晶体三极管发射极电压的方法来测量其静态工作点ꎮ测量时ꎬ将直流电压表选择在合适量程ꎬ若测量ＮＰＮ型硅管ꎬ应将黑表笔固定接在电源负极上ꎬ红表笔接在被测三极管的发射极上ꎬ再将测得的电压值除以发射极电阻值ꎬ即近似得到该管的集电极电流ꎮ以此类推可迅速测量出各级静态工作点ꎮɦ１２㊀常用电工仪表的分类㊁型号和标志一㊁填空题１.同类标准量２.仪表可动部分的机械偏转角㊀指示器㊀直读式３.磁电㊀电磁㊀电动㊀感应４.安装㊀便携㊀便携５.便携６.数字㊀数码的形式７.带微处理器㊀自动测试系统８.９.二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ɿ㊀５.ɿ㊀６.ˑ㊀三㊁选择题１.Ａ㊀２.Ｄ㊀３.Ｄ㊀４.Ｄ㊀５.Ａ㊀２１２四㊁型号解释１.表示一只设计序号是１９的便携式电动系功率表ꎮ２.表示一只设计序号是２８２的无功电能表ꎮ３.表示一只设计序号是１的安装式电动系功率因数表ꎮ４.表示一只设计序号是１的安装式电磁系功率因数表ꎮ５.表示一只设计序号是３的便携式电动系频率表ꎮ６.表示一只设计序号是１的安装式整流系功率因数表ꎮ７.表示一只设计序号是１６的安装式磁电系电流表ꎮ８.表示一只设计序号是６２的便携式电磁系电压表ꎮ９.表示一只设计序号是３的便携式电动系相位表ꎮ五㊁问答题１.答:安装式仪表是固定安装在开关板或电气设备上的仪表ꎬ广泛适用于发电厂㊁配电所的配电柜上ꎮ便携式仪表广泛应用于电气试验㊁精密测量及实验室中ꎮ２.答:由上面的符号可以看出:该仪表是一只便携式电动系交直流两用的电压表ꎬ设计序号是２６ꎮ其准确度等级为０５级ꎬ绝缘强度试验电压是２ｋＶꎬ使用时仪表要水平放置ꎮɦ１—３㊀电工指示仪表的误差和准确度一㊁填空题㊀㊀１.误差２.基本３.基本㊀附加４.仪表偏离了规定的工作条件５.绝对㊀相对㊀引用３１２二㊁判断题１.ˑ㊀２.ˑ㊀３.ˑ㊀４.ɿ㊀５.ˑ㊀６.ɿ三㊁选择题１.Ｄ㊀２.Ａ㊀３.Ｂ㊀４.Ｂ㊀５.Ｄ㊀６.Ｃ四㊁问答题答:实际中在测量同一被测量时ꎬ我们可以用绝对误差的绝对值｜Δ｜来比较不同仪表的准确程度ꎬ｜Δ｜越小的仪表越准确ꎮ实际测量中ꎬ相对误差不仅常用来表示测量结果的准确程度ꎬ而且便于在测量不同大小的被测量时ꎬ对其测量结果的准确程度进行比较ꎮ工程中ꎬ一般采用引用误差来反映仪表的准确程度ꎮ五㊁计算题１.解:先求出该表的最大绝对误差Δｍ＝ʃＫˑＡｍ１００＝ʃ１５ˑ２５０１００＝ʃ３７５Ｖ测量２２０Ｖ电压时产生的相对误差为γ１＝ΔｍＡ０１ˑ１００％＝ʃ３７５２２０ˑ１００％＝ʃ１７％测量１０Ｖ电压时产生的相对误差为γ２＝ΔｍＡ０２ˑ１００％＝ʃ３７５１０ˑ１００％＝ʃ３７５％由以上计算结果可以看出ꎬ一般情况下ꎬ测量结果的准确度并不等于仪表的准确度ꎬ只有当被测量正好等于仪表量程时ꎬ两者才会相等ꎮ当被测量远小于仪表量程时ꎬ测量结果的误差高达４１２３７５％ꎮ可见ꎬ仪表的准确度虽然高ꎬ但是如果量程选择不正确ꎬ仍会带来很大的测量误差ꎮ实际测量时ꎬ为保证测量结果的准确性ꎬ不仅要考虑仪表的准确度ꎬ还要选择合适的量程ꎬ通常测量时要使仪表指针处在满刻度的后三分之一段才行ꎮ２.解:绝对误差为Δ＝Ａｘ－Ａ０＝８１－８＝＋０１Ｖ相对误差为γ＝ΔＡｘˑ１００％＝０１８ˑ１００％＝１２５％仪表的准确度等级为ʃＫ％＝ΔｍＡｍˑ１００％＝＋０１１０ˑ１００％＝＋１％该仪表的准确度等级应确定为１０级ꎮɦ１—４㊀测量误差及消除方法一㊁填空题㊀㊀１.测量结果㊀被测量实际值２.大小和符号㊀不变㊀遵从一定规律变化３.严重歪曲测量结果４.系统误差㊀偶然误差㊀疏失误差二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ˑ三㊁选择题１.Ｂ㊀２.Ｄ㊀３.Ａ㊀４.Ｂ㊀５.Ｂ四㊁问答题１.答:无论是由于电工仪表本身的误差ꎬ所用测量方法不５１２完善引起的误差ꎬ还是其他因素(如外界环境变化㊁操作者观测经验不足等多方面因素)引起的误差ꎬ最终都会在测量结果上反映出来ꎬ即造成测量结果与被测量实际值存在差异ꎬ这种差异称为测量误差ꎮ可见ꎬ测量误差是由多种原因共同造成的ꎮ而仪表误差主要是仪表本身造成的误差ꎮ所以测量误差中包含有仪表误差ꎮ２.答:产生系统误差的原因主要有:测量仪表的误差和测量方法的误差ꎬ消除的方法可采用重新配置合适的仪表或对测量仪表进行校正ꎬ采用合适的测量方法等ꎮ如果系统误差是由于仪表受外磁场的影响而造成的ꎮ可采用正负误差补偿法ꎮ产生偶然误差的原因主要是由外界环境的偶发性变化引起ꎮ通常可采用增加重复测量次数取算术平均值的方法来消除ꎮ产生疏失误差的原因主要由于操作者的粗心和疏忽造成ꎬ消除疏失误差的根本方法是加强操作者的工作责任心ꎬ倡导认真负责的工作态度ꎬ同时也要提高操作者的素质和技能水平ꎮɦ１—５㊀电工指示仪表的组成一、填空题㊀㊀１.被测的电量或电参数㊀机械偏转角２.测量机构㊀测量线路㊀测量机构３.一定比例㊀过渡电量４.转动力矩㊀反作用力矩㊀阻尼力矩㊀读数装置㊀支撑５.空气㊀磁感应６.大㊀不变７.轴尖轴承㊀张丝弹片６１２二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ˑ㊀５.ɿ㊀６.ɿ三㊁选择题１.Ｄ㊀２.Ｂ㊀３.Ｄ㊀４.Ａ㊀５.Ｄ四㊁问答题１.答:电工指示仪表的测量机构中能产生三个力矩:转动力矩㊁反作用力矩和阻尼力矩ꎮ转动力矩的特点是:转动力矩Ｍ的大小与被测量ｘ及指针偏转角α成某种函数关系ꎮ反作用力矩的特点是:反作用力矩Ｍｆ的方向总是与转动力矩的方向相反ꎬ大小在游丝的弹性范围内与指针偏转角α成正比ꎮ阻尼力矩的特点是:阻尼力矩Ｍｚ只在仪表可动部分运动时才能产生ꎮＭｚ的大小与运动速度成正比ꎬ方向与可动部分的运动方向相反ꎮ２.答:电工指示仪表的测量机构中若没有阻尼力矩ꎬ会出现指针在平衡位置附近摆动时间延长ꎬ结果造成迟迟不能读数ꎬ从而延长测量的时间ꎮɦ１—６㊀电工指示仪表的技术要求一㊁填空题㊀㊀１.均匀２.尽可能短３.灵敏度７１２二㊁判断题１.ˑ㊀２.ˑ㊀３.ɿ㊀４.ɿ㊀５.ɿ㊀６.ˑ㊀７.ɿ三㊁选择题１.Ｄ㊀２.Ｄ㊀３.Ｄ㊀４.Ｃ㊀５.Ｂ四㊁问答题１.答:对电工指示仪表的技术要求主要有:①有足够的准确度ꎻ②有合适的灵敏度ꎻ③有良好的读数装置ꎻ④有良好的阻尼装置ꎻ⑤仪表本身消耗功率小ꎻ⑥有足够的绝缘强度ꎻ⑦有足够的过载能力ꎻ⑧仪表变差小ꎮ２.答:略ꎮ第二章㊀电流与电压的测量ɦ２—１㊀直流电流表与电压表㊀㊀一㊁填空题１.磁路系统㊀通电线圈２.产生反作用力矩㊀把被测电流导入和导出可动线圈３.单位被测量４.被测量的大小成正比５.准确度高ꎬ灵敏度高㊀功率消耗小㊀刻度均匀㊀过载能力小㊀只能测量直流６.磁电系测量机构㊀分流电阻㊀并７.大㊀小㊀锰铜８.电流端钮㊀电位端钮８１２９.磁电系测量机构㊀分压电阻㊀串联１０.微小电流或电压㊀高灵敏度㊀直流电工作的电测仪器中作指零仪使用１１.止动器１２.灵敏度㊀张丝或悬丝㊀光标指示装置１３.应尽量大些㊀应尽量小些二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ɿ㊀５.ɿ㊀６.ˑ㊀７.ɿ８.ɿ㊀９.ˑ㊀１０.ˑ㊀１１.ɿ㊀１２.ɿ㊀１３.ɿ㊀１４.ɿ１５.ɿ㊀１６.ˑ１７.ˑ㊀１８.ɿ三㊁选择题１.Ｃ㊀２.Ｃ㊀３.Ａ㊀４.Ｄ㊀５.Ｂ㊀６.Ｂ㊀７.Ａ㊀８.Ｄ９.Ａ㊀１０.Ｃ㊀１１.Ｄ㊀１２.Ｄ㊀１３.Ａ四㊁问答题１.答:当可动线圈中通入电流时ꎬ通电线圈在永久磁铁的磁场中将受到电磁力矩的作用而偏转ꎮ通过线圈的电流越大ꎬ线圈受到的转矩越大ꎬ仪表指针偏转的角度越大ꎻ同时ꎬ游丝扭得越紧ꎬ反作用力矩也越大ꎮ当线圈受到的转动力矩与反作用力矩大小相等时ꎬ线圈就停留在某一平衡位置ꎬ指示出被测量的大小ꎮ２.答:因为磁电系仪表中永久磁铁的极性是固定不变的ꎬ所以只有在线圈中通入直流电流ꎬ仪表的可动部分才能产生稳定的偏转ꎮ如果在线圈中通入交流电流ꎬ则产生的转动力矩也是交变的ꎬ可动部分由于惯性而来不及偏转ꎬ仪表指针只能在零位附近抖动或不动ꎮ时间一长ꎬ可能烧坏线圈ꎮ３.答:对一块电压表来讲ꎬ其电压量程越高ꎬ则电压表内９１２阻越大ꎮ但是ꎬ各量程内阻与相应电压量程的比值却为一常数ꎬ这个常数叫电压灵敏度ꎮ电压灵敏度在实际中的作用是:(１)表示电压表指针偏转至满刻度时取自被测电路的电流值ꎻ(２)能方便地计算该电压表各量程的内阻ꎮ４.答:它表示仪表的直流电压灵敏度为２００００Ω/Ｖꎮ它的数值越大ꎬ表示在相同量程下的内阻越大ꎬ取自被测电路的电流越小ꎬ对被测电路的影响越小ꎬ测量准确度也越高ꎮ五、计算题１.解:电流量程扩大倍数ｎ＝ＩＸＩＣ＝１０５００ˑ１０－６＝００２ˑ１０６＝２００００分流电阻ＲＡ＝ＲＣｎ－１＝２００２００００－１＝００１Ω将ＲＡ与测量机构并联即可组成１０Ａ的电流表ꎮ２.解:ＵＣ＝ＩＣＲＣ＝５０ˑ１０－６ˑ１０００＝００５Ｖｍ＝ＵＵＣ＝５０００５＝１０００ＲＶ＝(ｍ－１)Ｒｃ＝(１０００－１)ˑ１０００＝９９９０００Ω＝９９９ｋΩ应串联的分压电阻为９９９ｋΩ电路图略ꎮ３.解:ＵＣ＝ＩＣＲＣ＝２００ˑ１０－６ˑ３００＝００６Ｖｍ＝ＵＵＣ＝６０００６＝１０００ＲＶ１＝(ｍ－１)ＲＣ＝(１０００－１)ˑ３００＝２９９７００ΩＲＶ２＝１２０Ｖ－６０Ｖ２００μＡ＝６０Ｖ２００μＡ＝３０００００Ω＝３００ｋΩ采用共用式分压电路ꎬ６０Ｖ挡串联的分压电阻为２９９７００Ωꎬ ０２２１２０Ｖ挡串联的分压电阻为３００ｋΩꎮɦ２—２㊀交流电流表与电压表一㊁填空题１.固定线圈㊀可动软磁铁片２.吸引㊀排斥３.不通过游丝㊀粗些４.磁屏蔽㊀无定位结构５.电磁系测量机构６.单㊀２００Ａ㊀电流互感器７.电磁系测量机构㊀分压电阻㊀串８.既可测直流又可测交流㊀可直接测量较大电流㊀过载能力强㊀制造成本低㊀标度尺刻度不均匀㊀易受外磁场影响二㊁判断题１.ɿ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ˑ㊀６.ˑ㊀７.ˑ８.ˑ㊀９.ɿ㊀１０.ˑ三㊁选择题１.Ｃ㊀２.Ｄ㊀３.Ｄ㊀４.Ｂ㊀５.Ａ㊀６.Ａ㊀７.Ｃ㊀８.Ｄ四㊁问答题１.答:由于磁电系仪表指针的偏转角与被测电流的大小成正比ꎬ所以磁电系仪表的刻度是均匀的ꎮ而电磁系仪表指针的偏转角与被测电流的平方成正比ꎬ所以电磁系仪表的刻度不均匀ꎬ且具有平方律的特性ꎮ２.答:因为一旦超过２００Ａꎬ紧靠仪表的导线产生的磁场１２２会引起仪表较大的误差ꎬ且仪表端钮若与导线接触不良时ꎬ会严重发热而酿成事故ꎮ因此ꎬ在测量较大的交流电流时ꎬ仪表要与电流互感器配合使用ꎮ３.答:这是因为电磁系电流表的内阻较大ꎬ所以要求分流电阻也较大ꎬ这会造成分流电阻的体积及功率损耗都很大ꎮ因此ꎬ电磁系电流表扩大量程不能采用并联分流电阻的方法ꎮ五㊁作图题答:ɦ２—３㊀仪用互感器一㊁填空题１.按比例变换交流电压或交流电流㊀电流互感器㊀电压互感器２.降压㊀高电压㊀低电压３.开路４.１００㊀５５.短路㊀熔断器二㊁判断题１.ˑ㊀２.ˑ㊀３.ˑ㊀４.ɿ㊀５.ɿ㊀６.ˑ㊀７.ɿ２２２三㊁选择题１.Ｂ㊀２.Ｄ㊀３.Ａ㊀４.Ｄ㊀５.Ｂ㊀６.Ｃ四㊁问答题１.答:仪用互感器的作用有三个:①扩大交流仪表的量程ꎮ②测量高电压时保证工作人员和仪表的安全ꎮ③有利于仪表生产的标准化ꎬ降低成本ꎮ２.答:由于电压互感器的一次侧㊁二次侧在运行中绝对不允许短路ꎬ所以电压互感器的一次侧㊁二次侧都必须加装熔断器ꎬ以免一次侧短路影响高压系统ꎬ二次侧短路烧毁电压互感器ꎮ由于电流互感器的二次侧在运行中绝对不允许开路ꎬ所以电流互感器的二次侧严禁加装熔断器ꎬ以免因熔断器烧断而造成二次侧开路ꎮ五㊁作图题１.答:３２２㊀㊀２.答:ɦ２—４㊀钳形电流表一㊁填空题１.能在不停电的情况下测量电流２.互感器式㊀电磁系３.电流互感器㊀整流系电流表㊀一次侧４.电磁系测量机构５.被测导线多绕几圈再放入钳口㊀仪表读数除以放进钳口中导线的圈数６.交流㊀交㊁直流二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ɿ㊀５.ɿ三㊁选择题１.Ｄ㊀２.Ｄ㊀３.Ｄ㊀４.Ｄ㊀５.Ｄ㊀６.Ａ四㊁问答题１.答:互感器式钳形电流表的工作原理是:当握紧钳形电４２２流表的把手时ꎬ其铁心张开ꎬ将被测电流的导线放入钳口中ꎮ松开把手后铁心闭合ꎬ通有被测电流的导线就相当于电流互感器的一次侧ꎬ在其二次侧就会产生感生电流ꎬ并送入整流系电流表进行测量ꎮ电流表的标度尺是按一次侧电流刻度的ꎬ所以仪表的读数就是被测导线中的电流值ꎮ２.答:(１)测量前先估计被测电流的大小ꎬ选择合适的量程ꎮ(２)测量时应将被测载流导线置于钳口中央ꎮ(３)钳口要结合紧密ꎮ(４)测量５Ａ以下较小电流时ꎬ可将被测导线多绕几圈再放入钳口测量ꎬ被测实际电流值就等于仪表读数除以放进钳口中导线的圈数ꎮ(５)测量完毕ꎬ要将仪表量程开关置于最大量程位置ꎮɦ２—５㊀电流表与电压表的选择和使用一㊁填空题１.类型㊀准确度㊀内阻㊀量程㊀工作条件㊀绝缘强度㊀全面㊀有所侧重２.标准表㊀精密测量㊀实验室㊀１５３.串㊀并４.＋㊀－５.尽量大㊀尽量小二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ɿ㊀５.ˑ三㊁选择题１.Ｄ㊀２.Ａ㊀３.Ｄ㊀４.Ｄ㊀５.Ｃ㊀６.Ｂ㊀７.Ａ５２２四㊁问答题１.答:由于电流表内阻很小ꎬ若误将电流表与被测电路并联去测量其电压ꎬ将会造成电源短路㊁电流表被烧毁的严重事故ꎮ２.答:由于电压表内阻一般都很大ꎬ若误将电压表与被测电路串联去测量其电流ꎬ则会造成测量电路呈开路状态ꎬ电压表无法正确读数的后果ꎮ五㊁作图题１.答:交流电流表的接线图如下图所示ꎮ直流电流表的接线图如下图所示ꎮ２.答:交流电压表的接线图如下图所示ꎮ６２２㊀㊀直流电压表的接线图如下图所示ꎮ第三章㊀模拟式万用表ɦ３—１㊀模拟式万用表的组成㊀㊀一㊁填空题１.模拟㊀数字２.电流㊀电压㊀电阻３.电压灵敏度㊀Ω/Ｖ４.掷㊀刀二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ˑ㊀５.ɿ㊀６.ˑ７２２三㊁选择题１.Ｃ㊀２.Ｄ㊀３.Ｃ四㊁问答题答:万用表一般由测量机构㊁测量线路和转换开关三部分组成ꎮ其中ꎬ测量机构的作用是把过渡电量转换为仪表指针的机械偏转角ꎻ测量线路的作用是把各种不同的被测量转换为测量机构所能接受的微小直流电流ꎻ转换开关的作用是把测量线路转换为所需要的测量种类和量程ꎮɦ３—２㊀模拟式万用表的工作原理一㊁填空题㊀㊀１.闭路式㊀多量程的直流电流表２.一只多量程直流电压表㊀共用式３.磁电系测量机构㊀整流装置４.半波㊀整流二极管㊀将输入的交流电变成脉动直流电流送入测量机构㊀保护二极管㊀防止输入交流电压在负半周时反向击穿整流二极管５.０１~１０倍欧姆中心值㊀很大的误差６.非线性㊀不均匀㊀其他标度尺７.改变分流电阻值㊀Ｒˑ１~Ｒˑ１ｋ㊀提高电池电压㊀Ｒˑ１０ｋ二㊁判断题１.ˑ㊀２.ɿ㊀３.ɿ㊀４.ˑ㊀５.ˑ㊀６.ɿ８２２三㊁选择题１.Ｂ㊀２.Ｄ㊀３.Ｃ㊀４.Ｂ㊀５.Ｄ四㊁问答题答:由于万用表的电压挡㊁电阻挡等都是在最小直流电流挡的基础上扩展而成ꎬ直流电流挡的好坏直接影响到其他各量程的好坏ꎬ所以说ꎬ直流电流挡是万用表的基础挡ꎮɦ３—３㊀模拟式万用表的使用与维修一㊁填空题㊀㊀１.机械调零㊀欧姆调零２.三分之二以上㊀中间㊀尽量减小测量误差３.对应的最大量程㊀指针的偏转程度４.人身㊀仪表㊀带电转换量程开关㊀损坏转换开关５.表头机械故障㊀电路故障６.直流电流㊀直流电压㊀交流电压㊀电阻７.正表笔㊀测量电路㊀负表笔㊀表内电池的正极㊀测量电路㊀被测电阻Ｒｘ㊀电池负极８.万用表受潮㊀小㊀烘干万用表二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ㊀４.ɿ㊀５.ˑ㊀６.ˑ㊀７.ɿ８.ˑ㊀三㊁选择题１.Ｂ㊀２.Ｄ㊀３.Ｂ㊀４.Ａ㊀５.Ｃ㊀６.Ｂ９２２四㊁问答题１.答:选择万用表电流或电压量程时ꎬ最好使指针处在标度尺三分之二以上的位置ꎻ选择电阻量程时ꎬ最好使指针处在标度尺的中心位置ꎮ这样做的目的是为了尽量减小误差ꎮ当不能确定被测电流㊁电压的数值范围时ꎬ应将转换开关置于对应的最大量程ꎬ然后根据指针的偏转程度逐步减小至合适量程ꎮ２.答:找一只准确度较高的毫安表或无故障的万用表做标准表ꎬ与故障表串联后去测一直流电流ꎮ若故障表读数比标准表大得多ꎬ则为分流电阻开路ꎻ若无读数ꎬ可将故障表转换开关置于直流电压最低挡ꎬ直接去测量一节新干电池的电压ꎬ若仍无读数ꎬ则为表头线路开路ꎻ若有读数且指示值大于１６Ｖꎬ则为分流电阻开路ꎮ第四章㊀数字式万用表和数字式频率表ɦ４—１㊀数字式电压基本表㊀㊀一㊁填空题１.数字式电压基本表２.高电平㊀低电平３.发光二极管式㊀液晶４.模数转换器㊀稳定的直流基准电压㊀转换质量５.不发光㊀外界光线㊀清晰６.输入电路㊀ＡＤ转换器㊀基准电压源㊀逻辑控制器㊀电源㊀ＡＤ转换器７.直流㊀直流成分㊀电解㊀气泡０３２二㊁判断题１.ˑ㊀２.ɿ㊀３.ɿ㊀４.ˑ㊀５.ɿ㊀６.ɿ㊀７.ɿ８.ˑ三㊁选择题１.Ｄ㊀２.Ａ㊀３.Ｂ㊀４.Ｄ㊀５.Ｄ㊀６.Ｃ四㊁问答题１.答:(１)采用单电源供电ꎬ电压范围较宽ꎬ规定为７~１５Ｖꎻ(２)低功耗ꎻ(３)输入阻抗高ꎬ对输入信号基本无衰减作用ꎻ(４)内部有异或门输出电路ꎬ能直接驱动ＬＣＤ显示器ꎻ(５)具有自动调零功能ꎬ能自动判定被测电压的极性ꎻ(６)整机组装方便等ꎮ２.答:将ＣＣ７１０６型ＡＤ转换器的ＴＥＳＴ(测试端)与Ｖ＋短接后ꎬＬＣＤ显示器的全部笔段点亮ꎬ显示值为１８８８ꎬ表明显示器无故障ꎻ否则显示器有故障ꎮɦ４—２㊀数字式万用表一㊁填空题㊀㊀１.分流电阻㊀输入电压㊀数字式电压表２.灵敏度㊀准确度㊀降压㊀ＡＣ/ＤＣ转换器㊀微小直流电压１３２二㊁判断题１.ɿ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ɿ㊀６.ˑ㊀７.ɿ８.ˑ三㊁选择题１.Ａ㊀２.Ｄ㊀３.Ｃ㊀４.Ｃ㊀５.Ａ四㊁问答题１.答:数字式电压表的基本结构及各部分作用如下: (１)输入电路:作用是把各种不同的被测量转换成数字电压表的基本量程ꎬ以满足各种测量的需要ꎮ(２)Ａ/Ｄ转换器:作用是将电压模拟量转换成数字量ꎮ它是数字式电压表的核心ꎮ(３)基准电压:向Ａ/Ｄ转换器提供稳定的直流基准电压ꎮ(４)逻辑控制器:用以控制Ａ/Ｄ转换的顺序ꎬ保证测量的正常进行ꎮ(５)计数器:将由Ａ/Ｄ转换器送来的数字量以二进制形式进行计数ꎮ(６)译码驱动器:将二进制变换成笔段码送入数字显示器ꎮ(７)数字显示器:显示测量结果ꎮ(８)时钟脉冲发生器ꎬ它产生的信号既可作为计数器的填充脉冲ꎬ又可作为时间基准送往逻辑控制器ꎬ以控制Ａ/Ｄ转换过程的时间分配标准ꎮ(９)电源:为数字式电压表的各部分提供能源ꎮ２.答:若将数字式万用表的电源开关拨到ＯＮ位置ꎬ液晶显示器无显示ꎬ应先检查电池电压是否太低已经失效ꎻ然后检查熔丝管是否熔断ꎮ如电池和熔丝管都正常ꎬ应考虑万用表内部出现的故障ꎮ２３２ɦ４—３㊀数字式频率表一㊁填空题㊀㊀１.周期性变化２.频率/电压转换器㊀数字式电压基本表㊀放大整形电路㊀石英晶体振荡器㊀分频器控制门㊀分压滤波电路㊀电源二㊁判断题１.ˑ㊀２.ɿ㊀３.ˑ三㊁选择题１.Ｄ㊀２.Ｃ㊀３.Ｃ四㊁问答题１.答:被测信号首先经放大整形后成为计数脉冲送入控制门ꎬ由石英振荡器产生的振荡信号经分频器分频后输出时间基准信号并打开控制门ꎮ如果控制门打开的时间正好是１ｓꎬ则通过控制门送入计数器的脉冲个数ꎬ就是被测信号的频率ꎬ这就是数字式频率表的基本工作原理ꎮ２.答:先将被测电路断开ꎮ按照说明书的要求ꎬ用屏蔽导线将被测电路与数字频率表相接(注意被测信号幅度不得超过仪表输入端的额定电压)ꎬ同时接通频率表的电源ꎮ将被测电路接通ꎬ即可进行频率测量ꎮ３３２第五章㊀电阻的测量ɦ５—１㊀电阻测量方法的分类㊀㊀一㊁填空题１.大㊀中㊀小２.直接法㊀间接法㊀比较法３.较高㊀接地电阻４.需要计算㊀测量误差较大㊀能在通电的工作状态下测量电阻５.电压㊀电流㊀欧姆定律㊀通电的工作㊀非线性元件６.大㊀前二㊁判断题１.ɿ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ˑ㊀６.ɿ㊀７.ˑ８.ˑ三㊁选择题１.Ｄ㊀２.Ａ㊀３.Ｂ㊀４.Ｂ㊀５.Ｂ㊀６.Ｄ四㊁问答题１.答:当被测电阻很大时ꎬ应使用电压表前接电路ꎮ因为此时电压表接在电流表之前ꎬ电压表所测量的电压不仅包括被测电阻两端的电压ꎬ而且包括电流表内阻上的电压ꎬ显然ꎬ只有在被测电阻远大于电流表内阻的条件下ꎬ才能忽略电流表内阻上的压降ꎬ使测量结果较准确ꎮ４３２２.答:当被测电阻很小时ꎬ应使用电压表后接电路ꎮ因为此时电压表接在电流表之后ꎬ通过电流表的电流不仅包括通过被测电阻的电流ꎬ而且包括通过电压表的电流ꎬ显然ꎬ只有在被测电阻远小于电压表内阻时ꎬ才能忽略通过电压表的电流ꎬ使测量结果较准确ꎮɦ５—２㊀直流单臂电桥一㊁填空题㊀㊀１.比较㊀准确度㊀比较２.惠斯登㊀中电阻㊀精密测量３.相对臂电阻的乘积相等㊀ＩＰ＝０二㊁判断题１.ɿ㊀２.ˑ㊀３.ɿ㊀４.ɿ㊀５.ˑ三㊁选择题１.Ｃ㊀２.Ａ㊀３.Ａ㊀４.Ｃ㊀５.Ｄ㊀６.Ｃ㊀７.Ｂ㊀８.Ｄ９.Ｂ四㊁问答题１.答:提高电桥准确度的条件是:(１)标准电阻Ｒ２㊁Ｒ３㊁Ｒ４的准确度要高ꎻ(２)检流计的灵敏度也要高ꎮ２.答:(１)使用前先将检流计的锁扣打开ꎬ调节调零器使指针指在零位ꎮ(２)接入被测电阻时ꎬ应采用较粗较短的导线ꎬ并将接头拧紧ꎮ(３)因为被测电阻估算值为９５Ωꎬ比例臂应选ˑ００１挡ꎮ５３２(４)当测量电感线圈的直流电阻时ꎬ应先按下电源按钮ꎬ再按下检流计按钮ꎻ测量完毕ꎬ先松开检流计按钮ꎬ再松开电源按钮ꎮ(５)电桥电路接通后ꎬ若检流计指针向＋方向偏转ꎬ应增大比较臂电阻ꎬ反之应减小比较臂电阻ꎮ如此反复调节比较臂电阻ꎬ直至检流计指针指零ꎬ电桥处于平衡状态为止ꎮ此时ꎬ被测电阻值＝比例臂读数ˑ比较臂读数ꎮ(６)电桥使用完毕ꎬ应先切断电源ꎬ再拆除被测电阻ꎬ最后将检流计锁扣锁上ꎮɦ５—３㊀直流双臂电桥一㊁填空题㊀㊀１.凯文电桥㊀接触电阻㊀接线电阻㊀测量结果２.精密测量１Ω以下小电阻３.大㊀迅速二㊁判断题１.ɿ㊀２.ɿ㊀３.ˑ㊀４.ɿ三㊁选择题１.Ｄ㊀２.Ｃ㊀３.Ｄ㊀４.Ｄ㊀５.Ｃ㊀６.Ｄ四㊁问答题答:为满足上述条件ꎬ双臂电桥在结构上采取了以下措施: (１)将Ｒ１与Ｒ３㊁Ｒ２与Ｒ４采用机械联动的调节装置ꎬ使Ｒ３/Ｒ１的变化和Ｒ４/Ｒ２的变化保持同步ꎬ从而满足Ｒ３/Ｒ１＝Ｒ４/Ｒ２ꎮ６３２(２)联结Ｒｎ与ＲＸ的导线ꎬ尽可能采用导电性良好的粗铜母线ꎬ使ｒң０ꎮɦ５—４㊀兆㊀欧㊀表一㊁填空题㊀㊀１.电气设备绝缘电阻２.手摇直流发电机㊀磁电系比率表㊀测量线路３.两个线圈中电流的㊀比率㊀无关４.被测设备和线路停电㊀放电㊀放电５.温度㊀湿度㊀被测设备的状况６.立即停止㊀降低手柄转速㊀拆去接地线㊀用手触及被测设备的导电部分７.工作电压㊀绝缘电阻的范围８.损坏㊀正确反映㊀安全隐患二㊁判断题ˑ㊀２.ˑ㊀３.ɿ㊀４.ˑ㊀５.ɿ㊀６.ˑ三㊁选择题１.Ｃ㊀２.Ｄ㊀３.Ｃ㊀４.Ｃ㊀５.Ｄ㊀６.Ｄ㊀７.Ａ㊀８.Ｃ四㊁问答题１.答:虽然兆欧表指针的偏转角只取决于两个线圈电流的比值ꎬ与其他因素(包括电源电压的高低)无关ꎮ但是ꎬ若兆欧表的电源电压太低ꎬ就不能真实反映在高电压下电气设备绝缘电阻的大小ꎬ因此ꎬ要求兆欧表的电源电压不能太低ꎮ２.答:(１)在兆欧表未接通被测电阻之前ꎬ摇动手柄使发７３２电机达到１２０ｒ/ｍｉｎ的额定转速ꎬ观察指针是否指在 ɕ 位置ꎻ(２)再将端钮Ｌ和Ｅ短接ꎬ缓慢摇动手柄ꎬ观察指针是否指在标度尺的０位置ꎻ(３)如果指针不能指在应指的位置ꎬ表明兆欧表有故障ꎬ必须检修后才能使用ꎮɦ５—５㊀接地电阻测量仪一㊁填空题㊀㊀１.接地线㊀接地体㊀接触㊀土壤㊀面积㊀土壤的性质及湿度２.人身㊀电气设备㊀设备的正常工作㊀安全得不到保证㊀事故隐患３.手摇交流发电机㊀电流互感器㊀电位器㊀检流计４.接触电阻㊀接线电阻㊀小于１Ω的接地电阻二㊁判断题１.ɿ㊀２.ˑ㊀３.ˑ㊀４.ˑ㊀５.ɿ三㊁选择题１.Ｃ㊀２.Ｄ㊀３.Ａ㊀４.Ｄ㊀５.Ｄ四㊁问答题１.答:因为土壤的导电主要依靠土壤中电解质的作用ꎬ如果用直流电测量会产生极化电动势ꎬ以致造成很大的测量误差ꎮ２.答:(１)使用前先将仪表放平ꎬ然后调零ꎮ(２)要正确接线ꎮ８３２(３)将倍率开关置于最大倍数ꎬ缓慢摇动发电机手柄ꎬ同时转动测量标度盘 ꎬ使检流计指针处于中心线上ꎮ当检流计接近平衡时ꎬ要加快摇动手柄ꎬ使发电机转速升至额定转速１２０ｒ/ｍｉｎꎬ同时调节测量标度盘 ꎬ使检流计指针稳定指在中心线位置ꎮ此时ꎬ即可读取接地电阻值＝倍率ˑ测量标度盘读数ꎮ如果测量标度盘的读数小于１ꎬ应将倍率开关置于较小的一挡ꎬ再重新测量ꎮ五㊁作图题答:第六章㊀电功率的测量ɦ６—１㊀电动系功率表习题(一)㊀㊀一㊁填空题１.用可动线圈代替了可动铁片㊀磁滞㊀涡流㊀准确度９３２２.通过两个线圈电流的有效值㊀两电流相位的余弦３.外磁场㊀磁屏蔽罩㊀无定位结构㊀铁磁电动系测量机构４.本身磁场弱㊀易受外磁场影响５.磁电系测量机构㊀电磁铁㊀电动系测量机构二㊁判断题１.ˑ㊀２.ɿ㊀３.ɿ㊀４.ɿ㊀５.ˑ㊀６.ɿ㊀７.ˑ８.ˑ㊀９.ˑ㊀１０.ɿ㊀１１.ɿ三㊁选择题１.Ｄ㊀２.Ｄ㊀３.Ｃ㊀４.Ａ㊀５.Ｃ㊀６.Ｃ㊀７.Ｄ㊀８.Ｄ９.Ｃ四㊁问答题１.答:当在固定线圈中通入电流Ｉ１时ꎬ将产生磁场Ｂ１ꎮ同时在可动线圈中通入电流Ｉ２ꎬ可动线圈中的电流就受到固定线圈磁场的作用力ꎬ产生转动力矩ꎬ从而推动可动部分发生偏转ꎬ直到与游丝产生的反作用力矩相平衡为止ꎬ指针停在某一位置ꎬ指示出被测量的大小ꎮ２.答:电动系仪表的优点是:准确度高ꎻ交直流两用ꎬ并且能测量非正弦电流的有效值ꎻ能构成多种仪表ꎬ测量多种参数ꎻ电动系功率表的标度尺刻度均匀ꎮ电动系仪表的缺点是:仪表读数易受外磁场的影响ꎻ本身消耗功率大ꎻ过载能力小ꎻ电动系电流表㊁电压表的标度尺刻度不均匀ꎮ０４２。
