水泥粉喷桩加固原理
地基加固方法粉喷桩的原理
地基加固方法粉喷桩的原理
地基加固是指采用各种措施来加强或稳固地基的承载能力，以防止建筑物或结构物因地基沉降而出现变形或倒塌等问题。
而在地基加固的方法中，粉喷桩是一种常用且有效的方式之一。
粉喷桩的原理是将混凝土或水泥砂浆作为粉状物料，通过压缩空气将其喷射入地下，形成一根实心的桩身。
该桩身具有较高的强度和抗压性能，可以增强原有地基的承载能力，并将建筑物或结构物的荷载分散到更深的土层中，从而防止地基沉降引起的塌陷或甩车等现象。
在实际施工中，粉喷桩的加固效果与原有地基的质量和深度密切相关。
通常情况下，地基经过充分的勘察和分析后，根据实际需求确定粉喷桩的布置密度和间距，以确保其能够有效地增强地基的承载能力。
然而，在粉喷桩施工过程中，由于地质条件、工作环境和材料特性等方面的因素，也会对加固效果和安全性产生一定的影响。
总的来说，粉喷桩是一种成本低廉、施工简便、加固效果显著的地基加固方法。
它不仅可以承受较大的荷载和剪切力，还具有耐久性、抗振性和防水性等优点。
因此，在建筑工程中，粉喷桩被广泛应用于地基加固、防护工程和环境治理等领域，为保障建筑物或结构物的安全和稳定发挥了积极的作用。
浅析粉喷桩技术在软土路基加固中的应用
浅析粉喷桩技术在软土路基加固中的应用粉喷桩是一种用于软土地基加固的新型技术，它通过将水泥浆和水泥粉混合并喷射到地下形成桩体，以增加地基的承载能力，改善地基的稳定性。
在软土路基加固工程中，粉喷桩技术具有独特的优势和应用前景。
本文将从技术原理、施工工艺、工程案例等方面对粉喷桩技术在软土路基加固中的应用进行浅析。
一、粉喷桩技术原理及特点1. 技术原理粉喷桩技术是一种利用高压空气将水泥浆或水泥粉喷射到地下形成桩体的技术。
它的施工原理是先将水泥浆和水泥粉混合，然后通过高压空气将混合物喷射到地下，形成坚固的桩体。
这样可以在软土地基中形成一定深度和直径的桩体，增加地基的承载能力和稳定性。
2. 技术特点粉喷桩技术具有施工速度快、无振动、无污染、地基加固效果好等特点。
它可以在软土地基上快速形成坚固的桩体，可以有效改善地基的土壤条件，提高地基的承载能力和稳定性。
由于施工过程中无振动和无污染，可以减少对周围环境和周围建筑物的影响，因此在城市地区等繁忙地段的软土路基加固中具有一定的优势。
1. 工程选址在软土路基加固工程中，选择适合的粉喷桩工程选址非常重要。
一般来说，软土路基的加固区域应该在工程地质条件复杂的地区，例如软土地基较为松软且承载能力较弱的地段。
需要充分了解周围地下管线、建筑物、地质构造等信息，合理选择施工区域。
2. 施工工艺粉喷桩技术的施工过程一般包括以下几个步骤：现场勘测、设计方案制定、材料准备、机械设备安装、施工开始、验收等。
在软土路基加固工程中，需要特别注意施工过程中的土体性质、地下管线等情况，保证施工质量和施工效果。
3. 工程案例粉喷桩技术在软土路基加固工程中已经取得了一定的应用效果。
某城市某路段的软土路基加固工程，采用了粉喷桩技术，通过密集布置粉喷桩，增加了路基的承载能力和稳定性，改善了路面的平整度和舒适性。
某高速公路软土路基加固工程，也采用了粉喷桩技术，通过粉喷桩加固软土路基，有效提高了路基的承载能力和抗沉降能力，延长了路基的使用寿命。
水泥粉喷桩加固原理
加固原理：深层搅拌桩多用于软土层较厚的地基加固处理工程中，其基本原理是基于水泥加固土的物理化学反应过程，可通过专用机械设备将固化剂灌入需处理的软土地层内，并在灌注过程中上下搅拌均匀，使水泥与土发生水解和水化反应，生成水泥水化物并形成凝胶体，将土颗粒或小土团凝结在一起形成一种稳定的结构整体，这就是水泥骨架作用，同时，水泥在水化过程中生成的钙离子与土颗粒表面的钠离子进行离子交换作用，生成稳定的钙离子，从面进一步提高土体的强度，达到提高其复合地基承载力的目的。
加固机理：水泥土的强度机理主要有两个方面的作用，首先是水泥的骨架作用，水泥与饱和软黏土搅拌后，发生水泥的水解和水化反应，生成水泥水化物，形成凝胶体—氢氧化钙，将土颗粒或小土团凝结在一起，形成一种稳定的结构整体。
其次是离子交换作用，水泥在水化过程中，生成的钙离子与土颗粒表面的钠离子（或钾离子）进行离子交换，生成稳定的钙离子，从而提高土体的强度。
国内外大量的试验及研究表明，水泥与软土拌合后，将发生如下的物理化学反应：1、水泥的水解水化反应。
减少了软土中的含水量，增加土粒间的黏结，水泥与土拌合后，水泥中的硅酸二钙、硅酸三钙、铝酸三钙以及铁铝四钙等矿物质与土中水发生水解反应，在水中形成各种硅、铁、铝质的水溶胶，土中的CaSO4大量吸水，水解后形成针状结晶体。
2、离子交换与团粒作用。
水泥水解后，溶液中的Ca2+含量增加，与土粒发生阳离子交换作用，等当量置换出K+、Na+，形成软土大的土团粒和水泥土的团粒结构，使水泥土的强度大为提高。
3、硬凝反应。
阳离子交换后，过剩的Ca2+在碱性环境下与SiO2-、Al2O3发生化学反应，形成水稳性的结晶水化物，增大了水泥的强度。
4、碳化反应。
水泥土中的Ca（OH）2与土中或水中CO2化合生成不溶于水的CaCO3，增加了水泥的强度。
水泥与地基土拌和后经上述的化学反应形成坚硬桩体，同时桩间土也有少量的改善，从而构成桩与土复合地基，提高地基承载力，减少了地基的沉降。
粉喷桩知识要点
粉喷桩知识要点内部资料注意保存韩国利一、粉喷桩定义粉喷桩—就是应用特制的设备和机具，将固化剂水泥、石灰粉等通过压缩空气的传送，与地基土强行拌和，使之产生充分的物理、化学反应，形成连续的水稳性坚硬桩体，是一种改善土质，提高地基强度的软土路基加固方法。
特点：费用低廉、桩体强度高、施工简单、方便。
使用区域：广泛应用于淤泥质土、杂填土、软粘土等。
二、加固机理固化剂一般采用水泥或石灰粉。
1、水泥的水解与水化反应水泥与土拌和后，水泥中的硅酸二钙、硅酸三钙、铝酸三钙、铁铝酸四钙与土中的水发生化学反应生成柱状或针状结晶起骨架作用。
2、水泥的碳化反应水泥中大量的Ca2+与土中的CO2发生反应，生成CaCO3沉淀，增加水泥土的强度。
3、离子交换与团料作用由于大量的Ca2+与K+、Na+发生交换，形成了大的软土团粒和水泥团粒，使水泥土的强度大为提高。
三、粉喷桩的设计粉喷桩设计是通过对土质种类、水泥掺量、天然含水量、固化剂类型等，对粉喷桩桩体强度影响的研究，调整有关指标来达到桩体设计强度，满足稳定地基的承载力和稳定性，减少地基沉降量。
1、对土质进行勘探a、土工试验：天然地基承载力、天然含水量（一定深度内）、天然容重（一定深度内）、液塑限联合测定（IP）、孔隙比、有机质含量、干密度b、水质分析2、施工技术参数a、桩径：一般为50cmb、桩长：粉喷桩存在临界桩长一说，临界桩长不超过12m，单从桩长这个角度寻求增加承载力是不科学，桩长的增加主要起减小沉降量的作用。
c、根据试验而定，合理的掺灰量就在10—20%之间。
水泥土的强度随着水泥掺入比的增大而增大，一般当掺入量〈5%时，水泥土的固化强度较低，因此水泥掺入比一般大于7%。
一般为50kg/m。
有的施工单位将头四米桩体的喷粉量提高5kg左右，而将4米下的桩体喷粉量稍减，试验证明桩体承载力主要为桩体头4米提供。
d、复搅：复搅长度为桩体的1/2或1/3。
原则桩体长时复搅1/3，桩体短时复搅1/2。
试论粉喷桩施工技术的原理及特点
试论粉喷桩施工技术的原理及特点一、粉喷桩复合加固技术的原理及特点1、粉喷桩复合加固技术的应用原理粉喷桩也被称作加固土桩，是通过深层搅拌的方式加固路基的一种技术。
作为新型饱和软粘土路基加固的方式，深层搅拌技术选用的固化剂主剂主要是水泥、石灰等材料，在充分搅拌固化剂与软土时，将会在这两种物质之间产生各种化学效应，以此对软土的整体性、水稳性进行有效增强，进而达到符合施工条件的强度。
粉喷桩进行软基搅拌处理时主要选用的是粉体状固化剂，其水泥在软土中喷入的量与路基处理的效果有着直接的影响，在施工现场会受到各种施工因素的限制，如土质的特性及施工现场的环境等，因此提高桩体的强度比和水泥产量比会出现一定的差距。
在掺入水泥时，必须控制好用量，必须太少或太多，如果掺入的水泥量太少，就会导致水泥和土体颗粒之间的具有较差的反应，就不能达到预期的固化效果。
通常情况下，将其掺入水泥的比例控制在5%以上。
2、粉喷桩复合加固技术的特点与其他软基处理技术相比，粉喷桩复合加固技术不仅具有低成本、施工流程简单、应用范围广等优势，还具有以下几个特点：首先，在粉喷桩加固技术施工中主要采用吸收水分好的水泥进行固化剂的制作，这样就可以加快固化反应的实现，在后骨节处理中具有较好的效果，这种施工技术对浆喷柱的桩体承载力要高出许多。
其次，粉喷桩和周围土体发生作用形成的复合路基，在加固土体中只有0.6%的压缩量，这种技术具有较强的承载力和较高的复合变形模量。
再次，粉喷桩复合加固技术在施工过程中具有较小的噪音污染、振动量也很小，这样就不会影响到附近的环境及建筑。
最后，这种技术可以对路基的沉降量进行科学有效地控制，基于此，土体在加固后不会出现密度改变的现象，更不会产生土体重量加大情况下进行加固，其沉降量也随之增加的情况。
二、公路软基处理中粉喷桩施工技术的应用1、粉喷桩的施工准备粉喷桩施工是通过带三叶片的涡轮钻头将水泥粉和粘土进行强制拌和，从而达到提高地基承载力的目的。

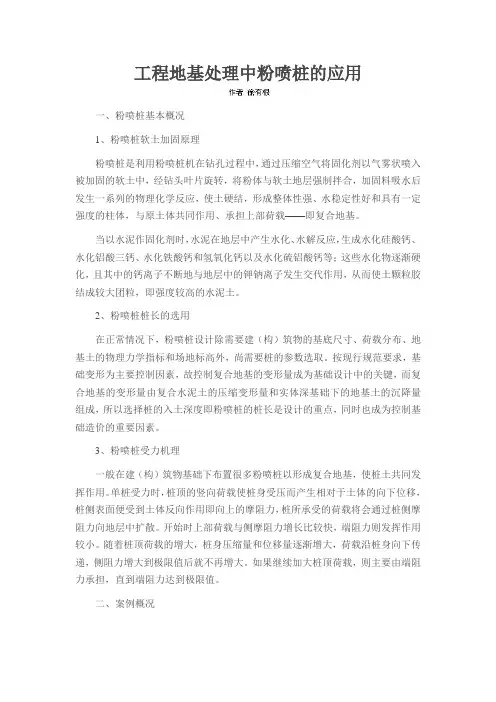

工程地基处理中粉喷桩的应用
工程地基处理中粉喷桩的应用一、粉喷桩基本概况1、粉喷桩软土加固原理粉喷桩是利用粉喷桩机在钻孔过程中，通过压缩空气将固化剂以气雾状喷入被加固的软土中，经钻头叶片旋转，将粉体与软土地层强制拌合，加固料吸水后发生一系列的物理化学反应，使土硬结，形成整体性强、水稳定性好和具有一定强度的柱体，与原土体共同作用、承担上部荷载——即复合地基。
当以水泥作固化剂时，水泥在地层中产生水化、水解反应，生成水化硅酸钙、水化铝酸三钙、水化铁酸钙和氢氧化钙以及水化硫铝酸钙等；这些水化物逐渐硬化，且其中的钙离子不断地与地层中的钾钠离子发生交代作用，从而使土颗粒胶结成较大团粒，即强度较高的水泥土。
2、粉喷桩桩长的选用在正常情况下，粉喷桩设计除需要建（构）筑物的基底尺寸、荷载分布、地基土的物理力学指标和场地标高外，尚需要桩的参数选取。
按现行规范要求，基础变形为主要控制因素，故控制复合地基的变形量成为基础设计中的关键，而复合地基的变形量由复合水泥土的压缩变形量和实体深基础下的地基土的沉降量组成，所以选择桩的入土深度即粉喷桩的桩长是设计的重点，同时也成为控制基础造价的重要因素。
3、粉喷桩受力机理一般在建（构）筑物基础下布置很多粉喷桩以形成复合地基，使桩土共同发挥作用。
单桩受力时，桩顶的竖向荷载使桩身受压而产生相对于土体的向下位移，桩侧表面便受到土体反向作用即向上的摩阻力，桩所承受的荷载将会通过桩侧摩阻力向地层中扩散。
开始时上部荷载与侧摩阻力增长比较快，端阻力则发挥作用较小。
随着桩顶荷载的增大，桩身压缩量和位移量逐渐增大，荷载沿桩身向下传递，侧阻力增大到极限值后就不再增大。
如果继续加大桩顶荷载，则主要由端阻力承担，直到端阻力达到极限值。
二、案例概况某地项目地势比较平坦，地面起伏小，地势主要由东北向西南倾斜。
工程区位于某断裂带上，是国家地震烈度区划7度区。
场地地基土比较软弱，上部土层承载力比较低，抗冲刷、抗震能力较差，下部中密粉土质砂层比较稳定，承裁能力比较高。
喷粉桩加固地基的原理、应用及施工分析
３ 施 工 设备 ． 目前多 使用的定 型配套机 械产 品为液压步履 式 Ｐ 一 Ｈ ５型喷粉 桩 机 。施工工艺设备 图如下 ： 喷钻机 由步履 机构 、 动力 机构 、 传动 机构 、 操作机构 、 钻架及钻 井 机构等组成。它们的共同任务是在钻孔的同时完成喷粉和搅拌作业 ． 从而形成桩体 。
１原 理 ． 喷粉桩加 固地基的机理是利用粉体喷射桩机在钻孔过程 中 ． 高 用 压空气将粉状固化剂以雾状喷入被加固的软土中 ． 凭借机械上 特制 的 钻头叶 片的旋转 ． 固化剂 与原位软 土就地强制搅拌混合 ： 使 固化剂 吸 水后进行一系列物理化学反应 ． 使桩位原土有软变硬 ． 形成整体性 好 、 水稳性强和承载力高的新桩体 ： 这种桩体与桩间土相互作用形 成比天 然软土地基承载力有大幅度提高的复合地基 目前在实际工程中喷粉 桩所用 的固化剂主要是水泥或石灰 。喷拌成水泥土桩或石灰土桩。 当采用水泥作为 固化剂时 ． 水泥的水化与其在砼 中的变化 机理不 同 ． 的硬化 是水泥在粗骨料 中进行 ． 砼 而水 泥土硬化是水 泥在具有 活
粉喷桩
1、喷浆阻塞：原因可能是水泥受潮结块或制浆池滤网破损或者是清浆不彻底。处理措施应改善现场水泥存储环境及时清渣并时常检查滤网的破损状况。
2、喷浆不足：原因可能是输浆管弯折、外压、泄漏或输浆管道过长，沿程压力损失大。处理措施应及时检查、维护管道并选择适当的位置开挖制浆池。当场地条件不具备时，可适当调增泵送压力。
二、水泥搅拌桩的施工质量控制
经现场试桩石黄高速公路衡水支线和青银高速公路的水泥搅拌桩采用的施工工艺均为二搅二喷。二搅二喷的工艺流程为：钻机就位→检验、调整钻机→正循环钻进至设计深度→打开高压注浆泵（预喷持续30秒）→反循环提钻并喷水泥浆（提升速度为0.6米/每分钟左右）→上升至工作基准面以下30厘米至50厘米（持搅30秒）→正循环复搅并喷浆下沉→到底部喷浆停止→反循环提钻至地面（提升速度为0.7米/每分）→成桩结束→施工下一颗桩→清桩头验桩。
一、水泥搅拌桩的施工准备来源：考试大
首先是试验准备，备好满足设计要求的水泥，并按规定频率进行抽检试验，在石黄高速公路衡水支线和青银高速公路都是用的矿渣32.5#水泥。根据被加固土的性质及单桩承载力要求，确定水泥掺入比。按合同文件要求水泥掺入比一般在12～15%之间，并根据实际土质的干容重计算出每延米桩体的水泥用量。石黄高速公路衡水支线和青银高速公路每延米水泥用量约为45～55千克/米左右。水泥浆液的配制要严格控制水灰比，一般为0.45～0.50，要求调制出的水泥浆有较好的流动性、和易性。施工中可用泥浆比重计控制水泥浆稠度来确保最佳的水灰比。其次是施工现场准备，施工现场场地应事先平整好，清除桩位处地上、地下一切障碍。场地低洼时应填好粘土，不得回填杂土。正式大面积开工前，应进行不少于5颗的工艺试验桩，试桩的目的是为了寻求最佳的搅拌次数、泵送时间、泵送压力、搅拌机提升速度、下钻速度以及喷浆时间等参数，以指导下一步水泥搅拌桩的大规模施工。同时，现场一定要做好水泥的防雨、防潮措施。
粉喷桩
1前言
众所周知，水泥粉喷桩是以水泥干粉作为固化剂，通过专用机械设备由压缩气体将粉体输送到地基中，与欲加固的软土强行拌合，使粉体与地基软土充分发生物理化学反应，从而形成坚硬，连续水稳性桩体。
使被加固软土地基承载力明显提高，以达到加固软土地基的目的，对于粉细砂地基它还可防止砂土液化，有效改善不良地基。
粉喷桩具有如下特点:
ａ.加固成本低。
由于利用了原状土,根据不同的地质条件,加入12%～20%的水泥固化剂,比其它地基加固法成本低。
ｂ.地基加固后,无附加荷载。
ｃ.桩体强度较高,其抗压强度主要与土的种类、含水量、水泥渗入比、养护龄期及外加剂等因素有关。
[1]
ｄ.干法施工,无需水源,不需排污,无污染。
ｅ.无侧向挤土问题。
粉喷桩在土体中几乎不增加体积,故不产生侧向挤土。
因此粉喷桩施工时,对邻近环境和设施无影响,甚至可以紧贴相邻基础施工。
ｆ.由于桩体是由搅拌叶片转动提升并且叶片对土产生向下的挤压作用而形成,所以桩体多为层状结构,类似于岩石中的层理现象。
ｇ.搅拌叶片转动时,由于离心力的作用,土粒甩向边缘,同时水泥粉由中轴一个小孔高压喷出,因此桩体边缘部分搅拌最充分,而中心部分搅拌不充分,导致成桩后中心部分强度比边缘低。
粉喷桩适用于建筑物地基加固、公路地基加固、边坡抗滑加固、深基坑边坡支护、防渗帷幕及作为海堤地基加固等。
水泥粉喷桩在地基处理方面上的应用
水泥粉喷桩在地基处理方面上的应用粉喷桩是粉体喷射深层搅拌法的简称，它是深层加固处理技术的一种。
其原理是通过专用的深层粉体喷射搅拌机，将粉状加固料如水泥、石灰粉，用压缩空气喷入地基深部，凭借搅拌机的回转钻头叶片使加固料与软土产生一系列物理化学反应，使软土硬结，从而使桩体与桩间土一起组成复合地基，起到加固地基的目的。
采用粉喷桩方法加固软土地基具有许多优点：如能有效地减少地基的总沉降量，与排水固结法相比总沉降量能减少25-49%，这对控制路堤的工后沉降和解决桥头“跳车”具有明显的效果，具体表现在地基加固深度内沉降量的大幅度减少。
经加固后路基在填筑过程中侧向位移明显减少，实测的最大侧向位移仅6-7cm。
与排水固结法在相同条件下相比，侧向位移减少60-70%，而且在较短时间内即趋稳定。
侧向位移的减少，不仅能增加路基的稳定，特别在桥涵与路堤连接处保护桥台桩基不受过大的侧向推力，而且减少地基的沉降。
粉喷桩复合地基能提高地基土的承载力，适应快速填筑施工，与排水固结法相比，可以允许有较高的填土速率。
但是，粉喷桩法在实际应用中尚有一些问题需要进一步探讨，有一些缺点需要克服。
1、粉喷桩的支承式与悬浮式对沉降的影响昆山段试验表明，在桩长11m范围内的沉降量与桩尖以下沉降的比值达1：1.5。
查阅其它资料也证明，当粉喷桩打穿软土层进入较硬的持力层沉降很少；若未打穿软土层，成为悬浮式时沉降就大。
地基的过大沉降，说明桩尖下卧软土层的沉降还相当大，而且持续时间较长，将不得不重新进行处理甚至报废。
目前高速公路不断向沿海近海地区延伸，遇到的深厚软土越来越多，而且是现有粉喷桩机所达深度远远不及的。
如何来解决这个问题，除了进一步提高机械设备的性能外，在设计理论上也需要有一个突破。
对下卧层软土的沉降有一个正确的评估，同时在实践中探索解决的方法。
2、地基土含水量对粉喷桩质量的影响粉喷桩质量的优劣主要反映在粉喷桩的强度指标上，这不仅与掺入粉体的质量、施工工艺、地基土的性质有关，其中尤以含水量的关系甚为密切。
浅谈粉喷桩的加固机理和施工工艺
浅谈粉喷桩的加固机理和施工工艺粉喷桩是软基处理中常用的一种加固技术，在我国铁路建设中应用越来越广泛。
本文结合具体工程实例介绍了粉喷桩的加固机理和施工工艺。
标签：粉喷桩铁路工程软基处理0 引言在我国铁路修建的过程中，受到地理位置的限制，相当多的路段不得不修建在软土地基上，本地层大部分是淤泥、淤泥夹砂层、淤泥质粉质粘土和淤泥质粘土。
此种地基的密度较小、孔隙和含水量较大，且具备较低的抗剪强度及较高的压缩性和灵敏度，工后沉降量大等特点。
在软土地基上修建铁路，需采取合适的地基加固方法来解决软土不均匀沉降和工后沉降量大的问题[1]。
近几年，地基处理技术不断发展复合地基处理技术被广泛运用于软土地基的处理上。
粉喷桩作为一种复合地基处理技术，其施工质量容易控制[2]，同时不会使邻近土体受压变形而使地面松动、隆起和破坏，搅拌时没有振动、噪音和排污，减少了基础开挖上方和配筋等项的费用支出，已经应用于铁路工程软基处理中并取得较大的经济效益和社会效益。
1 粉喷桩加固软土地基机理1.1 水泥土加固机理机械将水泥和软土混合搅拌形成水泥加固土，其基本原理不同与混凝土的硬化机理，而是土与水泥发生的物理化学反应过程，在粗填充料内进行水解、水化的过程就是混凝土的硬化过程，因此能够迅速凝结。
但若是水泥加固土，因在被加固土中只有7％－15％的水泥掺量，水泥必须被一定活性的介质——土围绕，才能进行水解、水化，它有复杂的作用，且是缓慢硬化，因此，水泥加固土的强度增长过程比混凝土缓慢[3]。
当前往往认为水泥土机理可分为三个过程：一是水泥的水解、水化反应；二是水泥土水化物和黏土颗粒的作用；三是碳酸化作用。
水泥的水解和水化过程主要是指水泥中的硅酸三钙，硅酸二钙，铝酸三钙等与水发生化学反应。
若形成了水泥的各种水化物，一部分自身能够硬化而构成水泥骨架；一部分和四周的一定活性的粘土颗粒发生反应。
碳酸化作用是指水泥水化物中游离的氢氧化钙能吸收水中和空气中的二氧化碳，经碳酸化反应生成不溶于水的碳酸钙。
浅谈水泥粉喷桩处理软土路基_pdf
粉喷桩钻机在场地上行走的接地压力
米喷粉量等数据自动记录在粉体发送器上 为 34Kpa。当场地质量较差时，应铺设砂砾
安装的一台喷粉记录仪上，并可通过打印机 垫层或硬土层。
打印出来，该记录仪可存贮 700 根桩的资料，
（四）、加固效果明显、经济效益显著
筑龙网
超过 700 根桩则自动从 1 开始计数，覆盖原
国内目前采用深层搅拌法加固的土质
保工地随时有约 40t/台的水泥。如果水泥供 有淤泥、淤泥质土、粘土和亚粘土。一般认
应不及时将直接影响钻机的正常、高效工 为含有高岭石、多水高岭石、蒙脱石等粘土
作。
矿物的软土加固效果较好；而含有伊里石、
机械养护方面主要是零配件的供应和 氯化物和水铝英石等矿物的粘性土以及有
（2）、进行大面积地基加固以防止码 力 大 于 1.2Mpa ， 复 合 地 基 承 载 力 大 于
头岩壁的滑动、深基坑开挖时边坡坍塌、坑 250Kpa）确定灰土掺入比 a（即水泥重量与
筑龙网
底隆起和减少软土层上构筑物的沉降等；
被加固湿土重之比）。在正式施工前我们进
（3）、其它：作为海中（水中）堤体 行了试验性施工，拟定三种喷粉量：40±
施工中钻机的钻进速度不宜小于 2 档，否则土层密度太大，相应的喷灰阻力大而不利 于喷灰；提升速度（喷灰）不宜大于 3 档，否则难以保证每米的喷粉量，空气压力控制在 0.2~0.4Mpa 之间。
四、施工中可能出现的问题及应对措施
结合我们在潭邵高速公路上粉喷桩的施工情况来看，粉喷桩施工可能出现 的问题主要有以下几点：
8
不宜采用。
三、 研究方法及关键技术
（二）、适用的
粉喷桩可用于以下几种情况：
室内、外研究一即室内配比和成桩检测两方
粉喷桩技术加固软土地基
粉喷桩技术加固软土地基摘要: 本文简介了水泥粉体喷身搅拌加固软土地基的工作机理，结合沪蓉高速公路（沪宁段）地基处理实践，论述了粉喷桩加固软土地基的计算方法。
采用粉喷桩加固软基，可加快路堤填土速率，铺筑路面后的工后沉降量能得到有效地控制，保证了工程质量。
关键词粉喷桩, 软土加固,设计,计算Abstract: in this paper are introduced the cement powder spray mixing and reinforcement of the soft soil foundation work mechanism, combined shanghai-chengdu expressway (shanghai-nanjing section) foundation treatment practice, this article discusses pile reinforcement of soft soil foundation calculation method. The pile reinforcement of soft foundation, can speed up the embankment filling velocity, paving the road surface settlement after work can be effectively control, ensure the engineering quality.Key words pile, soft soil reinforcement, design, calculation0 引言高等级公路跨越通航河流和上跨被交叉公路、通道的净空要求，往往造成桥头填土高达4～7m的路堤，这对于软土地基来说，则存在高路堤的稳定和沉降的问题。
在保证路堤稳定情况下，高速公路桥头工后沉降量一般控制在10cm以内，若采用袋装砂井（或塑料派水板）预压排水固结法处理，常因需要的填土与预压期较长，给设计工作带来诸多难处，使得处理后地基难以达到预期效果。
浅析喷粉桩加固软土地基机理
浅析喷粉桩加固软土地基机理浅析喷粉桩加固软土地基机理导语：粉喷桩属于深层搅拌法加固地基方法的一种形式，也叫加固土桩。
深层搅拌法是加固饱和软粘土地基的一种新颖方法，它是利用水泥、石灰等材料作为固化剂的主剂，通过特制的搅拌机械就地将软土和固化剂(浆液状和粉体状)强制搅拌，利用固化剂和软土之间所产生的一系列物理一化学反应，使软土硬结成具有整体性、水稳性和一定强度的优质地基。
粉喷桩就是采用粉体状固化剂来进行软基搅拌处理的方法。
1、前言喷粉桩系一种用干粉与饱和软土进行深层搅拌的软基加固方法。
它是用粉体胶结材料作为固化主剂，通过深层搅拌机械，将固化剂和软土强制搅拌，利用粉体胶结材料吸水，与土颗粒发生水解、水化反应并进行阳离子交换等物理化学作用，形成连续、水稳性的坚硬拌和桩体，从而使地基土工程性质得到局部改善，并与桩间土构成复合地基。
目前，粉喷桩的粉体胶结材料主要使用水泥和生石灰，经过多年的试验、研究和工程实践，已取得较好的技术经济效果，可广泛用于淤泥质土、冲填土、软粘土、粉细纱等软基加固。
粉煤灰是燃煤电厂排出的主要工业废料，价格便宜，属于富含粘土矿物的硅质材料，由多种氧化物组成，具有一定的活性，在一般意义上，粉煤灰可分成两种类型：低氧化钙粉煤灰和高氧化钙粉煤灰，高钙型粉煤灰比低钙型粉煤灰的活性大，水化初期能生成较多的碱性胶体，后期再生成硅酸盐或铝酸盐结晶物质。
若能以粉煤灰作为喷粉桩的胶结材料，不仅为粉煤灰综合利用找到一条新的途径，而且为加快工业、民用与市政工程建设、降低成本提供了稳定的原材料来源。
2、试验材料的基本性质2.1淤泥的基本性质试验用淤泥的天然含水量ω为44?郾7%，湿密度γω为170%，干密度γd为1郾23%，比重γs为2郾73t/m3，孔隙比e为1郾26，塑性指数Iρ为20郾8，压缩系数αV为0郾85MPa-1，压缩模量Es为2郾45MPa.2.2粉煤灰的基本性质2.2.1粉煤灰的化学组成粉煤灰是燃煤电厂排出的一种工业废料，呈灰色或灰白色。
简述建筑工程中水泥粉喷桩施工技术
简述建筑工程中水泥粉喷桩施工技术摘要：随着建筑行业的不断发展，建筑施工技术的进步，建筑物的规模越来越大，自然环境对建筑工程的影响也逐渐增大。
建筑工程的地基建设受地质因素的影响较大，需要采取新技术来加固地基，以确保整个建筑物的质量。
在针对各种软土地基的施工时，常用的施工技术是水泥粉喷桩技术，该技术通过木桩来替代其他的施工方案，具有施工简单、效率高等特点。
关键词：建筑工程；水泥粉喷桩；施工技术；特点一、建筑工程中水泥粉喷桩施工技术概述1、水泥粉喷桩施工技术工作原理水泥粉喷桩施工技术的原理是通过水泥或石灰等粉状材料加工制成固化剂，并利用特定的机械将做好的固化剂喷入软土地基的深处，在经过一系列的张力搅拌，使原来的软土同固化剂结合，形成硬结，增大地基的抗压能力的施工技术。
应用了水泥粉喷桩加固的地基具有更大的荷载力、更大的抗压力、强大的抗侧向变形以及减小的沉降性。
水泥粉喷桩施工技术的施工时间短、施工方便、效率高，对于软土地基的工程施工有很大的应用价值，值得广泛推广应用。
2、水泥粉喷桩施工技术常见问题经过工程实践，发现在应用了水泥粉喷桩技术的软土地基在施工中常见的问题有以下几点：第一，人为原因的偷工减料，使得水泥的用量达不到应该使用的分量，导致软土地基处理不到位。
第二，在搅拌固化剂与原位土时候的搅拌力度不到位，使得最后形成的硬结不均匀，最后的强度达不到标准值。
第三，处理后的软土地基的沉降量没有达到预期效果，不符合设计要求。
针对上述问题，需要技术人员不断实践，通过科学的方法进行技术改良，保证软土地基的应有效果，使工程质量得到有效控制。
3、水泥粉喷桩的施工特点水泥粉喷桩的施工特点主要有：第一，施工简单。
采用水泥粉喷桩技术相较于其他技术来说，只需要在处理软土地基的时候在地面多钻一个孔洞就可以。
第二，强度较高。
水泥粉喷桩技术所采用的粉状材料均是强度较高的粉状材料。
第三，通过喷射的方式，能够均匀喷洒在土层，有利于软土的均匀固化。
浅析粉喷桩技术在软土路基加固中的应用
浅析粉喷桩技术在软土路基加固中的应用随着城市化进程的加快，城市的道路交通日益繁忙，其中包括基础设施建设工程中的软土路基加固。
在加固土路基的过程中，存在许多技术方法，其中粉喷桩(Rapid Impact Compaction，RIC)技术是一种被广泛应用的方法。
本文将详细介绍粉喷桩技术在软土路基加固中的应用。
一、粉喷桩技术简介粉喷桩技术是一个以高速、高频率的撞击作用，在软土中形成孔隙降低土体压缩性和提高土体的密实度的加固技术。
它是一种利用钢珠或其他重物高速自由落体作用的振动桩加固土壤的技术。
通过人工或机械将钢珠(直径3~30mm)放置在管道中，在高速撞击下桩顶传导到地面，形成一定的冲击力。
由于冲击力瞬间出现，土壤难以产生大幅度的变形或塑性变形，相对来说较为凝实。
1、技术优势采用粉喷桩加固后，软土路基在一定程度上得到了加固。
相对于其他加固方法，粉喷桩的优势在于加固效果更加稳定，适应性较强。
通过合理选择钢珠的直径和重量，可以控制撞击能量和振动频率，从而达到更好的加固效果，使得软土路基的承载能力得到了提升，抗沉降性能更加优异。
2、应用范围粉喷桩技术的应用范围非常广泛，适用于大部分软土地基，尤其是滞荷系数较低的工程，如城市轨道交通路基、高速公路及机场道路路基、大型建筑物的基础、桥梁路堤、码头堆场路基等。
3、工作原理在粉喷桩施工时，首先需要端部压实器来压实桩周围的土壤，使得粉喷桩的基础比较牢固，之后放入钢珠。
施工时钢珠的数量和重量有所不同，正常情况下每平方米需要300~400公斤左右的钢珠，钢珠直径一般为10mm左右。
钢珠通过约10m/s以上的自由落体撞击力冲击土壤，通过撞击形成地下膨胀波和地震波，进而压实、振动土壤。
在施工的过程中应该不断的进行动态监测，以控制施工质量。
4、施工要点(1)施工环境：在施工区域的范围内，要求所有建筑物、设备、管道都必须安全，不受影响。
同时需考虑到施工的附近地点的振动影响，防止振动扩散。
浅析粉喷桩技术在软土路基加固中的应用
浅析粉喷桩技术在软土路基加固中的应用粉喷桩技术是一种常用的软土路基加固技术，在公路、铁路、机场等工程中得到了广泛应用。
本文将从粉喷桩技术的原理、施工过程和优缺点三个方面进行分析和探讨。
一、粉喷桩技术的原理粉喷桩技术是利用高压气体将混合物（水泥、粉煤灰、黄土等）喷入土层形成一定直径和深度的桩，将桩与土层紧密结合在一起，从而提高土层的强度和稳定性。
粉喷桩技术的原理可以分为三个部分：1. 形成桩身：利用高压气体在土层中剥离土体、打开微孔等作用，形成空腔和均匀分布的孔道。
2. 填充混合物：混合物在溶液中形成一个稳定的悬浮液，喷入孔道中填充，直到达到所需要的深度。
3. 硬化并固化：填充后的混合物与土层接触部位的水分形成化学反应，最终硬化、固化，形成坚实的桩身。
粉喷桩技术的施工过程一般可以分为以下几个步骤：1. 姿势准备：根据设计要求，测量地面标高及桩位坐标，标定喷孔点，进行喷孔定位。
2. 工具准备：准备好压缩空气、混合物、喷射枪等工具及材料。
3. 喷射混合物：将喷射枪的嘴对准喷孔，将混合物喷射到设计深度，并随时注意测量深度及孔径，保证尺寸精度和稳定性。
4. 套管及外壳筒安装：根据需要施工的深度和土层结构，选择相应的套管及外壳筒，通过桩身内孔套管，同时增加桩身稳定性。
5. 填充及硬化：喷射完成后，将混合物在所需时间内硬化定型。
6. 后续处理：割断桩头，清理孔道以及填充土施工完毕。
对于有区别基质土层结构的场地，需要进行相应的处理。
1. 优点（1）较小施工对交通的影响，同时适用于狭长地形；（2）可适应不同材料与混合比例，能够满足不同项目的需要；（3）粉喷桩的加固效果稳定，且能够长期保持；（4）粉喷桩施工能够在局部区域进行，能够有效减少工程时间和成本。
2. 缺点（1）尺寸误差较大，部分工程需要更高的精度要求；（2）随着施工深度增加，施工难度也随之加大；（3）对于特殊场地，如含有较多沙类等复杂材料的土层，粉喷桩的加固效果可能不理想。
水泥粉喷桩在道路软基处理中的应用
水泥粉喷桩在道路软基处理中的应用摘要：目前道路地基软基处理中应用最为广泛的是水泥粉喷桩加固技术，起作用的原理是通过化学反应进行施工后的沉降，从而形成地基。
桩体同桩间土形成复合地基，承载上部主体结构传来的荷载。
本文通过对道路软基处理的方法以及路段软弱部分的原始地貌等的分析，通过对水泥软土地基中的水泥粉喷桩的应用进行分析，从而对水泥粉喷桩的软基处理进行分析，期望能更好的促进施工后的路面的稳定性和耐久性。
关键词：水泥粉喷桩；道路工程；软基处理引言粉喷桩加固软土地基的原理是在搅动软土的过程中，石灰粉、喷射水泥粉等粉体，通过软土与粉体材料及孔隙中水的一系列化学反应，形成网格状、丝状胶凝体骨架或结石，软土的含水量降低，复合地基的承载能力和抗剪强度的提高。
要加固不仅要通过水泥浆，同时还应该采用粉体材料的一系列物理化学作用来进行。
采用粉喷桩方法加固软土地基具有成桩效率高、成本低、施工占地面积小、无噪音、无振动、无污染等特点，粉喷桩设计中仍然有很多问题，而且施工工艺方面处理事故的灵活性不够。
一、道路工程软基处理的主要方法在软土地基上进行公路建设，首要考虑的是变形和稳定性问题。
当路堤高度在3~5m的范围内时，主要变形因素是沉降，两个主要方面就是均匀沉降和沉降量。
沉降过大、纵横向裂缝、路基失稳、起伏不平的路面，在桥涵通道等人工构造物处出现跳车颠簸，甚至出现构造物结构开裂等均是由不恰当的地基处理方式造成的。
解决软土地基的主要方法就是通过地基处理采用轻质填料等减轻桥梁跨度、路基荷载等，应用较广的技术包括符合排水固结、地基、堆载预压以及人工合成材料等。
粉喷桩加固法作为当前的复合地基技术之一，其在公路工程中应用普遍。
二、路段软弱地基的原始地质地貌就拿常熟市东南开发区科技城C区，翼家路来说，其原始地形是因为湖泊疲积而成的湖滩，现为宽约2m~3m的塘埂围成的面积数万平方米的渔塘，设计上的路基1.02km，红线宽度50m，路幅范围内地质勘探资料显示，其上层为灰黑色的淤泥层，厚2.9m~6.lm不等，具有高含水量、高压缩性、低渗透率、高孔隙比、低固结系数的工程特征；第一层为洪积粘土层，可作为持力层，具体力学指标见表1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加固原理：深层搅拌桩多用于软土层较厚的地基加固处理工程中，其基本原理是基于水泥加固土的物理化学反应过程，可通过专用机械设备将固化剂灌入需处理的软土地层内，并在灌注过程中上下搅拌均匀，使水泥与土发生水解和水化反应，生成水泥水化物并形成凝胶体，将土颗粒或小土团凝结在一起形成一种稳定的结构整体，这就是水泥骨架作用，同时，水泥在水化过程中生成的钙离子与土颗粒表面的钠离子进行离子交换作用，生成稳定的钙离子，从面进一步提高土体的强度，达到提高其复合地基承载力的目的。
加固机理：水泥土的强度机理主要有两个方面的作用，首先是水泥的骨架作用，水泥与饱和软黏土搅拌后，发生水泥的水解和水化反应，生成水泥水化物，形成凝胶体—氢氧化钙，将土颗粒或小土团凝结在一起，形成一种稳定的结构整体。
其次是离子交换作用，水泥在水化过程中，生成的钙离子与土颗粒表面的钠离子（或钾离子）进行离子交换，生成稳定的钙离子，从而提高土体的强度。
国内外大量的试验及研究表明，水泥与软土拌合后，将发生如下的物理化学反应：1、水泥的水解水化反应。
减少了软土中的含水量，增加土粒间的黏结，水泥与土拌合后，水泥中的硅酸二钙、硅酸三钙、铝酸三钙以及铁铝四钙等矿物质与土中水发生水解反应，在水中形成各种硅、铁、铝质的水溶胶，土中的CaSO4大量吸水，水解后形成针状结晶体。
2、离子交换与团粒作用。
水泥水解后，溶液中的Ca2+含量增加，与土粒发生阳离子交换作用，等当量置换出K+、Na+，形成软土大的土团粒和水泥土的团粒结构，使水泥土的强度大为提高。
3、硬凝反应。
阳离子交换后，过剩的Ca2+在碱性环境下与SiO2-、Al2O3发生化学反应，形成水稳性的结晶水化物，增大了水泥的强度。
4、碳化反应。
水泥土中的Ca（OH）2与土中或水中CO2化合生成不溶于水的CaCO3，增加了水泥的强度。
水泥与地基土拌和后经上述的化学反应形成坚硬桩体，同时桩间土也有少量的改善，从而构成桩与土复合地基，提高地基承载力，减少了地基的沉降。
二、水泥搅拌桩加固土的物理力学特性
根据冶金研究院、天津市勘察院、铁四院及铁三院的试验研究，水泥加固土的主要物理力学特性如下：
1、物理性质
（1）重度：由于拌入土中的固化材料与孔隙中水的重度相差不大，搅拌中还产生部分土的挤出和隆起，且固化后固化材料本身存在孔隙，因此，在饱和的软土中加固土体的重度与天然土的饱和重度很接近，试验说明固化体重度仅增加3%～5%。
但在非饱和的大孔隙土中，固化体的重度将较天然土的重度增加量要大一些，见表1。
此外，固化料掺合量大时，固化体重度增加幅度也大。
表1水泥土重度表
（2）含水量：水泥加固土含水量略低于原土的含水量，约减少3%～7%，对粉喷桩来言，干粉状水泥的加入使土的塑性状态随之变化，掺入比为7%～15%其塑性状态降低一个等级，即由流塑变为软塑，由软塑变为可塑等，当掺入量大于15%时，塑性状态可以降低1～2个等级。
图1为某场地上部分为粉质黏土水泥掺入比为15%时，不同含水量所休做水泥容重的对比历史最高水平试验，图中显示容重随土的含水量的增加而降低，大体呈线性变化。
水泥粉喷桩施工工艺
1、工艺流程
粉体喷射搅拌桩法的基本施工流程为：首先确认粉喷机主体的位置和搅拌轴的垂直度性，然后边旋转搅拌轴，边钻至加固深度。
此时不喷射加固材料，但是为了不使喷口堵塞，需连续不断喷出压缩空气，钻进到预定加固深度后，边提升边喷射加固材料，
其施工流程详见图2。
图2 施工流程图
3、施工技术要求
（1）施工时严格按设计图纸要求施工，注意桩顶、桩间高程控制，保证制桩质量和长度；
（2）施工时应注意机械传动部位，高压部位、油路、电路经常检查，保证正常工作状态；
（3）钻头入土时应采用1档转速钻进，入土认为无障碍时，根据土层软硬情况，可以提高钻进速度；
（4）钻到设计高程时，应在原位旋转后变速上提，同时进行送粉做到钻杆提升时边喷粉边搅拌，边提升的连续作业法，当提到地面时，应考虑桩顶粉喷孔位置高于钻头尖20cm左右的情况；
（5）施工时垂直偏差不得超过规范要求；
（6）制桩时，不允许有断粉，如发生断粉现象，必须进行补喷，补喷时重叠处的长度不得小于50cm；
（7）为了保证制桩质量，在桩顶高程处以下一定范围内进行复喷一次；
（8）钻头提升到设计桩顶高程时，关闭喷粉机送粉阀门，停止送粉，并继续制桩上提，保证桩在高程处的质量，余灰及钻头至粉喷孔的灰必须制好桩，保证高程以下的桩身质量；
（9）一般使用不低于强度等级为32.5的矿渣硅酸盐水泥,不得用受潮变质的同号水泥;
(10)加料时应控制好材料用量,并做好记录,施工时按实际用量做好记录。
4、施工过程中的质量控制
（1）所用水泥要符合国家规定，对受潮变质不符合设计要求过期水泥一分律不准使用；（2）施工前做好试验桩，确定工艺参数，为大面积施工桩基提供可靠的参数；
（3）控制好桩基垂直度、桩顶高程、桩长等制桩偏差；
（4）对漏喷、断喷的桩必须进行补喷和复喷，复喷的重叠长度符合设计要求；
（5）严格控制制桩时粉喷机的关闭时间，保证桩顶至桩尖的质量，从而确保成桩质量；（6）做好施工记录，交接班时要做交换工作手续，防止脱节；
（7）做好投料记录，以便计算每桩的制桩水泥用量；
（8）经常检查施工记录和水泥用量情况，及粉喷桩的制桩质量；
（9）粉喷桩施工期间随时做好自检工作，各机组定期挖出一定数量的桩头，以检验水泥凝固情况，发现问题现场及时解决；根据开挖情况对一定数量的桩做动力触探，检验桩头强度；现场随时对喷灰量、桩长、桩径、复搅情况、施工记录抽检交流，发现异常有针对性地解决；
（10）工程桩全部完工后进行桩的质量及复合地基承载力测试，以便确定加固效果，经检测合格后才能开槽进行下一道工序施工。
5、施工安全管理
安全是生产的保证，安全是落实技术措施的必要前提。
施工中要注意以下几点：
（1）该机械以电力为主，所以必须注意安全用电，电源进线装好配电和触电保护器，施工时要有电工专人负责。
（2）机械操作人员必须进行岗前安全培训，熟练掌握操作规程和操作程序；
（3）操作人员要集中精力，听从指挥，不能擅自离开操作岗位，当发现问题时做好联系，及进解决；
（4）钻机移机对位时，步履下要平整，钻头离地面高度不得小于15cm，当地面有坑时，要用枕木垫平后行走，确保机械行走安全；
（5）因料斗罐、空气压缩机、压力表等为压力容器，操作人员要熟练掌握压力容器的操作顺序，防止造成高压引起危险。
当遇到高压时必须先切断空气压缩机的电源，打开排气阀和安全阀，降低压力，然后检查压力容器、管道及时处理；
（6）机械发生故障时，先切断电源，关闭空压机，打开气阀，放出管内水泥，确认无电无空气压力后，才能处理发生的故障；
（7）严禁高速转动和运转时挂档，严禁强行挂档。
不能钻进时要及时提钻，防止超负荷钻进造成设备损坏；
（8）钻进时发生卡钻要停止钻进，先提升钻杆后用慢速档试钻，仍不能钻进时，要及时提钻，防止超负荷钻进造成设备损坏；
（9）下班时要把钻机停在坚实平整的地面上或垫实的枕木上，断开电源，收好临时用电线，锁好电箱、料库防止意外发生；
（10）进入工地必须带好安全帽，施工现场要设置施工警戒线。
