道路路线工程图(共37张PPT)

道路路线工程图(共37张PPT)

• 两等高线高差为2米,地势复杂, 公路东面为菜地,地势较为平 坦,南面为旱地,地势陡峭。 西面地势陡峭,有堡坎。
路线平面图画法
(1)先画地形图。等高线应徒手画出,线型应光滑、 流畅。
(2)然后画出路线中心线。用绘图仪按先曲后直的顺序 画出,为了使路线中心线与等高线有显著区别,路线中 心线一般以计曲线(粗等高线)的两倍粗度画出。
由左往右
• 断面图按桩号依次排列
比例1:10
二、城市道路路线工程图
• 在城市中,沿街两侧建筑红线之间的空间范 围为城市道路用地。
• 城市道路主要包括:机动车道、非机动车道、 人行道、分隔带、绿带、交叉口、交通广场 等以及各种设施。
• 城市道路的线型设计为:横断面图、平面图、 纵断面图,图示方法与公路路线工程图完全 相同。但因城市交通性质和组成部分比公路 复杂,因此横断面图比公路复杂。
道路路线工程图
道路
概述
公路——城市郊区和城市以外道路
城市道路——城市范围以内的道路
道路是一种能承受移动荷载(行人、车辆等)反复作 用的带状工程结构物。基本组成部分包括路基、路面, 以及不同功能的桥梁、涵洞、防护工程、排水设施 等构造物。
道路工程图是一组工程图,包含了道路整体状况 的路线工程图以及各部分构造物的工程图。
平曲线要素:
交点编号JD、交点位置、偏角α、 圆曲线半径R、缓和曲线长度l、
切线长度T、曲线总长度L、外距E等。
路线平面图中通常要对曲线标注出曲 线的起点ZY(直圆)、中点QZ(曲 中)、曲线的终点YZ(圆直)的
位置,对带有缓和曲线的路线则
需要标注出ZH(直缓)、 HY(缓圆)、YH(圆缓)、 HZ(缓直)的位置。
• 横断面——侧面图

城市道路交通规划概述(ppt 202页)

城市道路交通规划概述(ppt 202页)

上表计算: 由全年总计交通量可得:
AA 8 D 8T 1254 (v 11 e /6 d ) 5 h 365
周一的平均日交通量: AD全 T 全 年年 所周 有一 周 通 的 一 量 1总 的 5 22 8天 累 820数 4 计 ( 97 v7 交 e的
周一的交通量日变系数: Kd 周 AA 一 AD D 2 2 的 T 4 4 T 0 7 1 .97 5 7
★每年365天共8760小时,将每个小时的交通量从大 到小排序,并绘成曲线,可得年小时交通量变化曲 线。
★第30小时占全年8760小时的0.34%。 ★一年中30小时外的99.66%的时间(满足度)。 ★0.34%为交通拥挤可容忍度。
年小时交通量变化曲线
Q/Q%
60 55 50 45 40Qp 35 30 25 20 15 10
三轮摩托或微型汽车
0.6
9-15t的货车
3.0
小客车或小于3t的货车 1.0
铰接客车或大平板拖挂货 4.0

交通量的各种说法
★小时交通量--★日交通量--★秒交通量--★5分钟(15分钟)交通量--★信号周期交通量--★白天12(16)小时交通量--★周、月、年交通量---
反映交通流变化规律的交通量
表示为: QN/T(辆/单位时间) 绝对交通量---单位时间内通过道路某一
断面的各种车辆总数(或行人总数)。
当量交通量---单位时间内通过道路某一 断面的相当某种车辆总数(或行人总 数)。
当量小汽车换算系数
车种
换算系数 车种
换算系数
自行车 二轮摩托车
0.2
旅行车
1.2
0.4
大客车或大于9t的货车 2.0
Kd。

第六章 城市道路交通体系规划-84页PPT资料

第六章 城市道路交通体系规划-84页PPT资料

13.12.2019
4
城市规划原理
(二)现代交通发展的特点
1. 交通工具的高速、大型、远程化 2. 不同交通运输方式结合 3. 城市内外交通的延续与相互渗透 4. 城市道路系统多级化 5. 城市交通组织立体化
6. 城市综合交通枢纽的组织
13.12.2019
5
城市规划原理
三、城市交通与城市规划布局的关系 (一)对城市形成和发展的影响
12
城市规划原理
(三)充分利用地形、减少工程量; (四)应有利于城市环境和城市面貌; (五)道路布置要能满足各种管网工程和人
防工程的建设。
13.12.2019
13
城市规划原理
三、城市道路系统组织及道路横断面的确定
(一)城市道路的形式与功能
–方格网式
–放射式
–放射环形
–自由式
–混合式
13.12.2019
25
城市规划原理
四、停车场布置 (一)停车场规模
停车场的规模 F=A×n×a
F----全市停车场所需的总面积 A----城市规划期末的汽车总数 n----使用停车场的汽车百分数 a----每辆汽车所占用的面积
13.12.2019
26
城市规划原理
(二)停车场的分布与位置选择
1. 停车场的分布 2. 停车场的服务半径
城市规划原理
2019/11/3
第六章 城市道路交通体系规划
城市交通与城市总体布局 城市道路系统规划 城市对外交通设施与用地布局 城市交通的综合规划
13.12.2019
2
城市规划原理
第一节 城市交通与城市总体布局
一、城市与城市交通发展的关系 世界交通的发展分四个阶段:

城市道路交通规划课件

城市道路交通规划课件

11
本章复习思考题
1.什么是城市综合交通系统? 2.城市道路交通系统是由哪些组成部分构成的? 3.城市交通规划分为哪些层次?各有什么内容? 4.什么是城市道路交通规划?进行城市道路交通规划具有什么意义? 5.进行城市道路交通规划一般要遵循哪些步骤? 6.简述城市道路交通规划的工作方法。
URBAN TRANSPORTATION PLANNING
色感:红色刺激强,兴奋(禁行),黄色透雾能力强(警告),绿 色安全(通行)
(2)驾驶员心理 情绪不稳,冲动,缺乏协调性,行为冒失易引发事故。
(3)驾驶疲劳
2004年违法到最后交通事故死93550人,疲劳驾驶死3056人,占死 亡的3.27%。
URBAN TRANSPORTATION PLANNING
12
第2章 城市交通特性
URBAN TRANSPORTATION PLANNING
13
第一节 城市道路交通三要素特性
城市交通特性研究包括:交通系统各要素自身特征;交通流特性 ;交通要素与环境因素之间的相关特性。
一.人的交通特性
道路系统有人(驾驶员,乘客,行人,居民),车,路组成。 1. 驾驶员的交通特性
二、城市道路交通系统
城市道路交通系统由城市道路系统和城市公共停车场及 加油站等道路交通设施组成,城市道路系统又由城市道路、 交叉口和城市广场构成。
URBAN TRANSPORTATION PLANNING
6
城市交通系统构成
一.城市综合系统:
由道路交通网、公共交通系统、轨道交通系统、管道交通系统构成, 对象以城市居民为主。
光线要考虑的问题)
URBAN TRANSPORTATION PLANNING
14

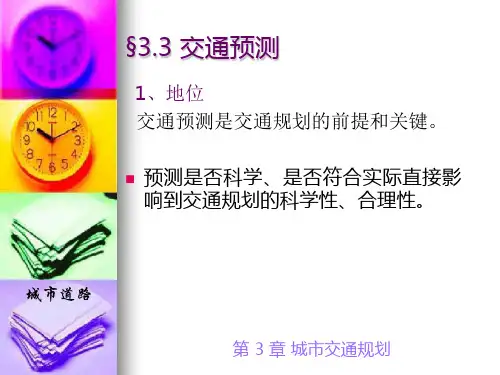

城市道路与交通规划第3章ppt课件

城市道路与交通规划第3章ppt课件
城市道路 与交通
第二次迭代计算:
Q'(2) 12
Q '( 2 ) 13
Q '( 2 ) 23
Q'(2) ij
Fi(1)
Gj(1) 2
Q'(1) ij
第 3 章 城市交通规划
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
步行优势 自行车优势
公交车优势
1 ) 各 交 通 方 式 均 有 其优势的出行范围。
2)考虑出行时间因 素,按之选择出行方 式,并转化为相应方 L 式的交通量。
地铁优势
城市道路
第 3 章 城市交通规划
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
×各方式分担比例
即:出行分布量
各交通方式出
行量
相应方式区间交通量
÷相应方式单车载客量
城市道路
第 3 章 城市交通规划
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
2、出行方式划分影响因素
170
Gj
2
3
1
第 3 章 城市交通规划
经营者提供商品或者服务有欺诈行为 的,应 当按照 消费者 的要求 增加赔 偿其受 到的损 失,增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
城市道路
第一次迭代计算:

《城市道路交通规划》课件

《城市道路交通规划》课件

空间规划和网络规划
空间规划和网络规划是城市道 路交通规划的两大核心,其能 够为城市道路交通规划提供更 加全面的思路。
综合交通规划
综合交通规划是城市道路交通 规划的重要组成部分之一,能 够更好地协调各种不同的交通 系统。
常见问题与应对策略
1 拥堵问题
拥堵问题一直是城市道路交通规划面临的重要问题,需要建设综合交通体系来缓解拥堵。
城市道路交通规划对于城 市的长远发展和居民的生 活质量至关重要,能够有 效缓解交通压力,改善交 通状况。
通过改善城市交通,提高 市民的出行体验,促进城 市经济的发展和提高城市 形象。
城市道路交通规划的基础
城市道路交通基ቤተ መጻሕፍቲ ባይዱ设施
城市道路交通规划的基础设施是 城市道路交通的重要组成部分, 包括道路、交通信号灯、公共交 通工具等。
2 交通事故问题
交通事故问题是城市道路交通规划中需要考虑的问题之一,可以加强交通安全宣传和建 设交通设施来预防交通事故。
3 环保问题
环保问题已经成为所有行业面临的问题之一,可以制定更加环保的交通规划来减少对环 境的影响。
未来展望
1
新技术与城市道路交通规划的结合
随着科技的发展,城市交通规划也在不断发展,可以将新技术融入到城市道路交通规划中来 改善交通状况。
城市道路交通数据分析
市民出行行为调查
城市道路交通规划需要通过城市 道路交通数据分析来了解市民的 出行情况,以便更好地制定规划。
市民出行行为调查是城市道路交 通规划的基础,能够了解市民对 交通设施的需求。
城市道路交通规划的方法
中长期规划和年度规 划
中长期规划和年度规划是城市 道路交通规划的重要组成部分, 可以制定出更加精细的城市交 通规划。

第五章城市交通规划.ppt

第五章城市交通规划.ppt

关于环境 人类赖以生存的(协和)环境包括: 生态的、心理的、社会的、风土的……环境
风土非风水。 景观十年,风景百年,风土千年
交通规划基本概念
现代交通规划的基本概念
——新理念的运用:人性化交通系统的规划与建 设、绿色交通的建设等;
——现代城市与社会条件的考虑:现代化生活条 件;信息化社会;可靠性与抗灾减灾等; ——现代高新技术的运用:GIS/GPS/GSM以及建 模技术与优化计算技术和诸多交通规划工具等
4、经济分析的内容:
拟定各种可能的方案,分析、论证、比较各种方案的优劣, 从而提出最优方案,编制技术经济分析文件。 技术经济分析(广义)——把道路和交通规划设计过程中 所采取的政策、方案和措施进行定性与定量分析,并最终做出 经济效果的评价,从而为修正与选择方案、定出决策提供依据。
交通工程学
5.4 起讫点(OD)调查(1)
☎土地利用调查的指标:
▶可达性:与土地利用布局及交通运输条件有关。
交通工程学
▶交通发生——在某指定时段(日或小时)内某街区(大楼、路段) 的交通量。
交通发生量与土地利用的类型及其发生活动的规模和强度有关。 ▶交通分布——区与区之间的交通量。 交通分布受到地区土地利用规模(大区、小区之间)以及区间距离 的制约。
1、基本概念
要求掌握:起点、讫点、出行、出行端点、境内出行、过 境出行、区内出行、区间出行、小区形心、期望线、综合期望 线、OD表、调查区境界线、分隔查核线。
桥 环 隧道

期望线
分隔查核线



境内出行:起讫点皆在调查区范围内的出行; 过境出行:起讫点皆在调查区范围外的出行; 区内出行:调查区分成若干小区后,起讫点皆在一个 小区内的出行; 区间出行:调查区分成若干小区后,起讫点分别位于 不同小区内的出行; 小区形心:代表同一小区内所有出行端点的的某一集 中点,是该小区交通流的中心点,不是该小区几何面 积的重心; 期望线:连接各小区形心间的直线,出行期望的最短 距离; OD表:表示起讫点调查或预测成果的表格 调查区境界线:包围全部调查区域的一条假想线; 查核线:为了校核OD调查成果精度而在调查区内部按 天然或人工障碍设定的调查线(根据需要可能有多条 线),其沿线断面通过的交通量可作为查核用。

城市道路交通规划PPT课件( 32页)

城市道路交通规划PPT课件( 32页)

4、横断面设计
横断面设计应按道路等级、服务功能、交通特性,结合各种控制 条件,在规划红线宽度范围内合理布设。
横断面可分为单幅路、两幅路、三幅路、四幅路及特殊形式的断 面:
4、横断面设计
当快速路两侧设置辅路时,应采用四幅路;当两侧不设置辅路 时,应采用两幅路。
主干路宜采用四幅路或三幅路;次干路宜采用单幅路或两幅路, 支路宜采用单幅路。
山区丘陵城市往往采用自由 式道路网,如我国青岛、重庆 以及国外很多新城。
2、道路系统——混合式
在城市发展的不同阶段,受不同规划思想的影响、不同城区地形条件的限制 以及其他原因,城市道路网可能同时存在多种类型,从而形成混合式道路网 系统。
其最大优点是扬长避短,能充分发挥各类型道路网的优点。也是大多数城 市普遍采用的路网形式。比较多的有两种类型:
国内许多小城镇沿着公路发展,公路同时作为城镇内部主要道路使用。在发 展初期,利大于弊,但是当城镇发展到一定规模时,弊大于利,主要是公路 穿越性交通与城镇内部交通相互影响。 一般有两种处理方式:
(一)公路立体穿越城镇 利用地形条件将公路改为路堤式(高架式)或路堑式,从公路上引出交通 性道路分别与两侧镇区相联系,两侧镇区之间的交通联系可设置分离式立交 穿越公路。 (二)公路绕过城镇 选择适当位置将公路移出城镇,改变城镇道路与公路的连接位置,原公路 成为城镇内部道路。改建时必须处理好城镇发展与公路之间的关系,并对移 出的公路两侧实施绿化保护,防止形成新的建设区。 特大城市,则应将城市快速路与高速公路直接衔接,高速公路可以直接引 到城市中心区的边缘,同城市快速交通环线相连。必要时也可采用高架或地 下快速路的方式通过城市中心区。城市常速路则应与一般公路相衔接。 此外,高速公路不得直接与城市生活性道路和次干路相连。 入城干道的选线以及与路网的衔接方式等非常重要,它将直接决定着城市 对外交通和内部交通各自的顺畅性和衔接的合理性。

城市道路交通体系规划ppt课件

城市道路交通体系规划ppt课件
.
– 利于环境,美化城市
• 与主导风向的关系 废气扩散、抵御寒风
• 过境交通的布置
减少噪音和尾气污染、加置音障
• 将自然、人文景色引入城市 对景、借景——专题讲
– 结合现状,节约用地
• 山区与平原城市的路网不同
– 山区城市路网应符合地形,不要追求宽大平直
– 要靠虑地质、水文情况
– 尽量利用原有设施,避免拆迁量过大
.
• 2、城市道路横断面设计
– 一条车道的宽度
快速路:3.75米,一般道路:3.5米,路缘:0.5米
– 自行车道宽度
1.0--1.1米/条 一般4条以上可以设独立车道
– 人行道的宽度 – 分车带(绿化隔离带) – 道路横断面综合设计
• 道路横断面类型 一块板、二块板、三块板、四块板 • 红线宽度的确定 性质、流量、形式
– 道路选线利用景观环境
北海大桥改造
– 利用道路营造景观
城市入口处、道路节点
– 道路空间尺度
道路宽度与建筑高度的关系
.
一般,三块板型式主要解决机动车与非机动车之间相互干扰的矛盾。适 用于机动车交通量大,车速要求高,非机动车多,道路红线较宽(不小 于36~40米)的主要交通干道。山区、丘陵地区的城市道路,一般路副 窄纵坡大,非机动车数量很少,则不宜采用三块板。
两块板型式用以解决机动车对向行驶的矛盾。适用于机动车辆多,夜间 交通量大,车速要求高,非机动车类型较单纯,且数量不多的联系远郊 区之间交通的入城干道。城市道路横向高差较大或为迁就现状,也可采 用两块板型式。当交通量的双向不均匀系数较大时,由于这种断面车辆 行驶灵活性差,车道利用率不高,宽度不够时,往往因超车造成事故。 通常,在我国非机动车比例相对高于机动车的具体条件下,对交通量大 市区交通干道上,就不宜采用两块板型式。为此,有的城市对原建成的 两块板断面型式,多陆续拆改为一块板. 或三块板断面。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
120 100
80 60 40 20
0
机动车保有总量 私人汽车
1991 1992 1993 1994 1995 1996 1997 1998 1999 2000 2001 2002 2003
2
道路标准低
特大城市人均用地
北美、西欧 (发达国家)
836.5m2
我国 61.55 m2
道路面积率
17.05%
5.通讯导航要求 保证机场通讯、导航的正常进行,机场导航台、定
向台对周围环境的要求如表所示
1
6.生态学影响 主要是避免鸟祸问题 机场选址应避开大量鸟类集中栖息的生态环境
如容易吸引鸟类的植被、食物和掩蔽物地区,就不 选作机场基地。
1
从城市布局方面考虑
1.机场与城市的距离
建议航空港与城市边缘的距离10~30km为宜。
(2)提高港-城道路的技术标准:采用高速路、快 路,快慢交通分离,以保证车速。
1
成都为例
航空港站
1
第六章 城市交通与道路系统
6.1 城市交通与城市总体布局 6.2 城市对外交通用地布局 6.3 城市道路交通规划
1
从构成上讲,城市交通是城市的骨架,城市的其 用地可以说是城市的肌体;从功能上讲,城市交通 保证城市运转和城市其它用地功能实现的基础设施
北京万车交通事故死亡率为6人,而东京仅为1.9 美国和澳大利亚为2.6人,英国为2.7人。
2
3. 交通环境问题 汽车废气是城市空气的主要污染源之一。
运行速度、车辆排放标准
交通噪声也是城市噪声的重要来源。
隔离设施、禁止鸣镝、货运专用道
2
二、解决城市交通问题的对策
1. 建立多系统综合交通体系
交通问题的解决,必须与用地结合起来,以便以 种与周边用地相协调的交通方式和能力去满足所期 的交通需求。
1
6.3 城市道路交通规划
6.3.1 我国城市交通问题及对策 6.3.2 城市道路系统规划
道路网规划 自行车交通 城市停车场规划 城市交通广场规划
6.3.3 地铁和轻轨规划
2
一、我国城市交通问题
2.尽最减少机场对城市的噪声干扰
机场跑道轴线方向与城市市区平行且跑道中心线与
城市边缘距离在5km以上。如果受自然条件影响,无
法满足上述要求,则应使机场端净空距离城市市区
10km以上 。
1
二、航空港与城市联系的交通组织 1. 航空港-城市间的距离 (10~30km) 2. 航空港与城市联系的交通组织
第六章 城市交通与道路系统
6.1 城市交通与城市总体布局 6.2 城市对外交通用地布局 6.3 城市道路交通规划
铁路
中间站、客运站、货运站、铁路枢纽
公路
线路形式、场站位置
港口
港址选择、与工业区关系、岸线分配、集疏运系统
机场
6.3.4 航空港在城市中的布置
一、航空港给城市带来的问题
1.航空港与城市之间地面交通联系问题: 量大,消耗时间长
影响机场选址的气象条件很多,除了风向、风速、 温、气压等气象因素以外,还有烟、气、雾、阴、雷 等出现的情况。
国外提出,在选作机场基地的周围85英里(135km) 径范围内,雾、层云、暴雨、暴风、雷电等气象不应 经常出现,否则不宜作为机场选址。
4.在地区中的位置关系
航空港的选址要考虑到与相邻城市共同使用的 题,应将机场布置在各城使用均方便的位置。
1.道路负荷过重,交通拥挤 机动车大幅度增加 道路标准低 客运系统结构不合理 车人混杂、快慢混行 交通管理水平不高
2
机动车大幅度增加
1990年代以来,我国城市道路面积持续以10%~1 的速度增长,但机动车的增长速度更快,车辆对城 道路的拥有面积以每年10%~15%的速度下降。
万 160 辆 140
2.航空港对城市的干扰问题: 净空限制、噪声等干扰
二、航空港的位置选择
机场位置选择包括两层含义:
从城市布局出发,使机场方便地服务于城市,同 又要使机场对城市的干扰降到最低程度;
机场本身技术要求出发,使机场能为飞机安全起降 机场运营管理提供最安全、经济、方便的服务。
自身技术要求
1.用地条件
(1)机场的用地应尽量平坦; (2)有良好的工程地质和水文地质条件; (3)机场的用地面积较大(本身用地+限空用地); (4)机场必须有发展备用地(成都双流机场 )。
自行车 54.53
公交 5.87
其他 3.54
1995
36.00
51.49
9.51
3.00
2000
30.80
43.80
14.90
10.5
ቤተ መጻሕፍቲ ባይዱ2002
29.00
40.70
14.80
15.50
2005
29.60
37.90
14.72
17.78
2
车人混杂、快慢混行 道路分工不明确,存在大量行人与车辆混杂,自
日本机场 澳门国际机场
2.净空限制要求 跑道轴线方向尽量避免穿过城市市区,
最好在城市侧面相切的位置。跑道中心线与城市市区 缘的最小距离5~7km即可。
如果跑道中线通过城市,则跑道靠近城市的一端与市 边缘的距离至少应在15km以上。
3. 气象条件 气象条件影响到两个方面:一是飞行安全问题;
二是能否全天候服务。
除公路外,还有铁路运输、高速列车、地下铁 单轨悬挂式列车、直升飞机 等
1
香港为例
1
对于客运组织以公共交通为主的城市航空港, 港-城联系是通过市区的航空港站(我国目前一般 民航售票处)来组织的。
航空站的布局,最好选择在市区的边缘(大城市市 心区的边缘)
1
对于港-城的联系道路应做到:
(1)线路直捷:尽可能规划港-城专用道路,并与 市干道系统紧密衔接。港-城专用道路走向上应避 迂回,尽量直捷。
车和机动车混行的情况,相互干扰大。
2
交通管理水平不高 管控手段落后; 交通控制管理和交通安全管理的现代化设施少 ;
2
2. 交通安全问题 1993年全世界机动车拥有量为70925万辆,交通
故死亡为489066人,平均每万辆车死亡人数为6.7
1994年我国交通事故死亡66352人,平均每万辆 死亡人数为22.1人,比全世界交通事故死亡万车比 2.3倍。
6.95%
人均道路用地面积 21.4 m2/人 4.22 m2/人
道路网密度
16.21 km/km2 4.85 km/km2
倍数
13.6倍 2.5倍 5.1倍 3.3倍
2
客运系统结构不合理
自行车出行比例高居不下,而小汽车持续增长,公 共交通面临困境。
成都市中心城区客运结构
方式
年份 1987
步行 36.06
