条形基础工程量计算方式 2
条形基础垫层工程量计算公式
条形基础垫层工程量计算公式
1.计算基础的长度：基础的长度可以根据设计图纸上的标注来确定，
常用单位是米（m）。
2.计算基础的宽度：基础的宽度也可以通过设计图纸上的标注来确定，常用单位是米（m）。
3.计算基础的深度：基础的深度是根据设计要求和土层的承载力来确
定的。
常用单位是米（m）。
4.计算基础的体积：基础的体积可以通过长度、宽度和深度的乘积来
计算，常用单位是立方米（m³）。
基础的体积=长度×宽度×深度
5.计算混凝土的用量：混凝土的用量可以通过基础的体积和混凝土的
密度来计算，常用单位是立方米（m³）。
混凝土的用量=基础的体积×混凝土的密度
6. 计算混凝土的密度：混凝土的密度是指单位体积下混凝土的质量，常用单位是千克/立方米（kg/m³）。
混凝土的密度可以根据施工要求或者
混凝土类型来确定。
7.计算备料量：在计算混凝土用量时，需要考虑到混凝土的浪费率和
混凝土的材料比例。
浪费率一般为5-10%。
材料比例根据混凝土的配方来
确定，如水泥、碎石、沙子的比例。
实际用量=混凝土的用量/（1-浪费率）
实际备料量=实际用量×材料比例
这些公式可以根据具体的工程要求和设计图纸来进行计算，确保工程的质量和施工进度。
同时，还需要考虑到施工中的实际情况和施工现场的要求，以便进行相应的调整和修正。
混凝土工程量计算规则及公式
混凝土垫层工程量计算规则及公式1、条形基础砼垫层计算公式外墙条基砼垫层体积＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积＝垫层面积×垫层厚度混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础：V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高)(3)截头方锥形基础：V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度混凝土柱工程量计算规则及公式⑴、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）式中：H——构造柱高度A、B——构造柱截面长宽b——构造柱与砖墙咬差1/2宽度n——马牙差边数⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积。
框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。
b 无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。
条形基础计算工程量
条形基础计算工程量条形基础计算工程量是指在建筑工程中，根据项目的设计图纸和规格要求，通过计算和测量，确定工程所需的材料数量和人工工作量，以便合理安排施工进度和预算费用。
下面将介绍条形基础计算工程量的基础知识、计算方法和注意事项。
一、条形基础的定义和分类条形基础是指在建筑物的地基上，采用一条或多条矩形或梯形截面的基础形式。
按照承载方式的不同，条形基础可分为直接承载条形基础和间接承载条形基础。
1.直接承载条形基础：直接承载条形基础是指基础底部与地基土层直接接触，将建筑物的荷载通过基础底面传递到地基土层中。
直接承载条形基础适用于荷载较轻的建筑物，如一般住宅、小型商业建筑等。
2.间接承载条形基础：间接承载条形基础是指通过承台或挡墙将建筑物的荷载传递到地基土层中。
间接承载条形基础适用于荷载较大或地基土层较差的建筑物，如大型居住区、商业中心等。
二、条形基础计算工程量的基本要素1.基础的长：基础的长是指基础沿水平方向的长度，一般在设计图纸上标明。
2.基础的宽：基础的宽是指基础截面的宽度，也称为基宽，一般在设计图纸上标明。
3.基础的高：基础的高是指基础从地面到基础底面的高度，一般在设计图纸上标明。
4.材料的体积：材料的体积是指基础所需的混凝土或其他材料的总体积，一般根据基础截面的尺寸和设计要求计算。
三、条形基础计算工程量的计算方法1.计算基础的体积：基础的体积可以通过基础截面的面积与长度的乘积来计算。
公式为：基础体积=基础截面面积×基础长度。
2.计算基础所需的材料数量：基础所需的材料数量主要包括混凝土和钢筋的数量。
混凝土的用量可以通过基础的体积与混凝土的配合比来计算。
钢筋的用量可以根据设计要求和基础尺寸来计算。
四、条形基础计算工程量的注意事项在进行条形基础计算工程量时，需要注意以下几点：1.需要准确获取设计图纸上的基本尺寸和设计要求，包括基础的长、宽、高和混凝土的配合比等信息。
2.需要根据基础的设计要求选择适当的施工方法和材料规格，以确保施工过程和施工质量的合理性。
条形基础工程量计算方式
条形基础工程量计算方式条形基础计算方法（1）素土垫层工程量外墙条基素土工程量=外墙素土中心线的长度X素土的截面积内墙条基素土工程量=内墙素土净长线的长度X素土的截面积（2）灰土垫层工程量外墙条基灰土工程量二外墙灰土中心线的长度X灰土的截面积内墙条基灰土工程量二内墙灰土净长线的长度X灰土的截面积（3）砼垫层工程量外墙条基砼垫层基础=外墙条形基础砼垫层的中心线长度X砼垫层的截面积内墙条基砼垫层基础=内墙条形基础砼垫层的净长线长度X砼垫层的截面积（4）条形基础工程量外墙条形基础的工程量二外墙条形基础中心线的长度X条形基础的截面积内墙条形基础的工程梁二内墙条形基础净长线的长度X条形基础的截面积注意：净长线的计算①砖条形基础按内墙净长线计算②砼条形基础按分层净长线计算有些地区（天津）计算规则规定，条形基础以地圈梁顶为分界线，这就造成了计算墙体时候必须加上+-0.000 以下的高度；而且一个工程条形基础同时出现不同标高的圈梁时候，计算墙体时候必须区分出墙的底标高，对手工造成了麻烦。
（5）、砼垫层模板①计算方法之一：天津2004年建筑工程预算基价砼垫层模板按砼垫层以体积计算。
②计算方法之二：有的地区定额规则的砼垫层模板=砼垫层的侧面净长X砼垫层高度（6）、砼条基模板①计算方法之一：天津2004年建筑工程预算基价砼条基模板按砼条基以体积计算。
②计算方法之二：有的地区定额规则的砼条基模板=砼条基侧面净长X砼条基高度.（7）、地圈梁工程量外墙地圈梁的工程量二外墙地圈梁中心线的长度X地圈梁的截面积内墙地圈梁的工程梁二内墙地圈梁净长线的长度X地圈梁的截面积（8）、地圈梁模板①计算方法之一：天津2004年建筑工程预算基价地圈梁模板按地圈梁以体积计算。
②计算方法之二：有的地区定额规则的地圈梁模板=地圈梁侧面净长X地圈梁高度（9）基础墙工程量外墙基础墙的工程量=外墙基础墙中心线的长度X基础墙的截面积内墙基础墙的工程梁=内墙基础墙净长线的长度X基础墙的截面积（10）基槽的土方体积基槽的土方体积=基槽的截面面积X基槽的净长度外墙地槽长度按外墙槽底中心线计算，内墙地槽长度按内墙槽底净长计算，槽宽按图示尺寸加工作面的宽度计算，槽深按自然地坪至槽底计算。
条形基础工程量计算
案例：已基础平面图如图所示，墙厚为240，土为三类土，室外设计地坪标高-0.30m，
室内设计地坪±0.00，计算土方及基础的工程量。（砼垫层施工时不需支模板，一
楼地面做法100mm厚）。
第一步：提出问题，学生回答：
1、条形基础的定义？
2、条形基础一般会出现在什么工程中？
3、条形基础挖土方的计算依据？
=18.88m³ 室外地坪以下砖墙基础工程量为： 0.8×0.24×（54+8.76×2）
=13.73m³
六、回填土 基槽回填土： 定额工程量：351.86—（13.6+97.47+13.73)=227.06m³ 清单工程量：244.8—(13.6+97.47+13.73）=120m³ 房心回填土工程量： 三．砼工程量计算与人工挖地槽相似，在T字搭接处处不予增加。 四．基础与墙（柱）身使用同一种材料时，以设计室内地面为界（有地下室者，以地下 室室内设计地面为界），以下为基础，以上为墙（柱）身。基础与墙身使用不同材料时， 位于设计室内地面高度≤±300mm，以不同材料为分界线；高度＞±300mm时，以设 计室内地面为分界线。 五．①基槽回填土工程量=挖土方工程量-基槽内埋设物工程量（如基础、垫层等）。 ②房心回填土工程量=回填土面积乘以回填土的高度（回填土高度为室内外高差减去地 面做法的预留厚度）。 （外墙外围面积-墙、柱所占面积）×回填厚度 [18.24×9.24-（54+8.76×2）×0.24]×0.2=30.27m³ 第四步：计算经验及技巧小结性提问： 1.关于放坡的问题，定额中关于放坡起点与放坡 系数的取定？ 2.图纸中未说明采用放坡或工作面的应怎样处理？ 3.什么时候垫层须考虑支护模板？ 4.从何处开始放坡？
条形基础工程量计算公式
条形基础工程量计算公式
条形基础是一种常见的基础形式，通常用于较小的建筑物或轻型结构，例如小房屋、车库、棚子等。
计算条形基础的工程量需要以下公式：
1. 长度计算公式：
L = (Q x D x 1.2) / (P x B)
其中，L为条形基础长度（单位为米），Q为每米长度的基础所需混凝土量（单位为立方米），D为基础深度（单位为米），P为混凝土价格（单位为元/立方米），B为基础宽度（单位为米）。
2. 面积计算公式：
A = L x B
其中，A为条形基础面积（单位为平方米），L为长度（单位为米），B为宽度（单位为米）。
3. 混凝土用量计算公式：
V = A x D
其中，V为混凝土用量（单位为立方米），A为面积（单位为平方米），D为深度（单位为米）。
4. 钢筋用量计算公式：
S = A x Rs x fs
其中，S为钢筋用量（单位为千克），A为面积（单位为平方米），Rs为钢筋比例，fs为钢筋拉力（单位为牛顿/平方米）。
以上公式可以根据具体情况进行调整，例如增加基础的深度或宽度，或者使用不同的混凝土强度等。
在计算条形基础工程量时需要考虑多种因素，并进行细致的计算，以确保基础的质量和稳定性。
带形基础工程量计算
带形基础工程量计算混凝土垫层工程量计算规则及公式1、条形基础砼垫层计算公式外墙条基砼垫层体积＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积＝垫层面积×垫层厚度混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础：V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高)(3)截头方锥形基础：V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度混凝土柱工程量计算规则及公式1、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）式中：H——构造柱高度A、B——构造柱截面长宽b——构造柱与砖墙咬差1/2宽度n——马牙差边数2、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积。
点这免费下载施工技术资料框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。
条形基础工程量计算
= 2.618 m
挖基槽
V=S*L = 4.2757 *(28 + 5.235） = 142.10 m³
开挖断面下宽度 b = a + 2c = 0.7 + 2 * 0.2 = 1.1 m
沟槽断面积 S =（B + b）* h÷2
=(2.618+ 1.1）* 2.3÷ 2
基础回填（定额量）
27.27
m³ 14.12 V=43.79－6.26－15.26－8.15 基础回填（清单量）
7 房心回填
m³ 11.16 V=﹛15.74×5.24+2.1×3.74－[44.7+(5.240.365) ×4+3.74-0.365]
×0.365﹜×﹙0.3－0.13﹚
实战训练：
解：外墙中心线长：L=[15.5+0.24-0.365+7.1+0.24-0.365]×2=44.7m ①土方开挖量： 定额工程量：V定挖=S×L =[（0.8+0.3×2）×0.6+1×0.1]×[44.7+（5.24-0.365-1.4）×4+3.74-0.3651.4]=56.94 m³ 清单工程量:V清挖=S×L=（1×0.7）×[44.68+（5.24-0.365-1）×4+3.74-0.3651]=43.79m³ 答：土方开挖量定额为56.94m³、清单为43.79m³ ②垫层砼量为： V=S×L=1×0.1×[44.7+（5.24-0.365-1）×4+3.74-0.365-1]= 6.26m³ 答：垫层砼量为6.26m³
第二步：进一步提出拓展问题，学生思考。
基础工程量计算
1、条形基础工程量包括：（1）、素土垫层工程量（2）、灰土垫层工程量（3）、砼垫层工程量（4）、砼垫层模板（5）、条形基础工程量: 砖基; 砼条基（6）、砼条基模板（7）、地圈梁工程量（8）、地圈梁模板（9）、基础墙工程量（10）基槽的土方体积（11）支挡土板工程量（11）槽底钎探工程量2、条形基础计算方法（1）素土垫层工程量外墙条基素土工程量＝外墙素土中心线的长度×素土的截面积内墙条基素土工程量＝内墙素土净长线的长度×素土的截面积（2）灰土垫层工程量外墙条基灰土工程量＝外墙灰土中心线的长度×灰土的截面积内墙条基灰土工程量＝内墙灰土净长线的长度×灰土的截面积（3）砼垫层工程量外墙条基砼垫层基础＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层基础＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积（4）条形基础工程量外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算①砖条形基础按内墙净长线计算②砼条形基础按分层净长线计算有些地区(天津)计算规则规定，条形基础以地圈梁顶为分界线，这就造成了计算墙体时候必须加上+-0.000以下的高度；而且一个工程条形基础同时出现不同标高的圈梁时候，计算墙体时候必须区分出墙的底标高，对手工造成了麻烦。
（5）、砼垫层模板①计算方法之一：天津2004年建筑工程预算基价砼垫层模板按砼垫层以体积计算。
②计算方法之二：有的地区定额规则的砼垫层模板=砼垫层的侧面净长×砼垫层高度（6）、砼条基模板①计算方法之一：天津2004年建筑工程预算基价砼条基模板按砼条基以体积计算。
②计算方法之二：有的地区定额规则的砼条基模板=砼条基侧面净长×砼条基高度 . （7）、地圈梁工程量外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积（8）、地圈梁模板①计算方法之一：天津2004年建筑工程预算基价地圈梁模板按地圈梁以体积计算。
第三章建筑工程计算规则4介绍
=1.26m3
2）杯形基础
体积=两个矩形体积+棱台体积-倒棱台体积
例18：某构造柱断面尺寸为400×600，杯 形基础尺寸如下图所示。其中，下部矩形 高500mm，上部矩形高600mm，内杯高度为 700mm，试计算杯形基础工程量。
1
1
25 25 700 400 400
1225
1075
25 25 500 400 400 3500
六、现浇混凝土板
1、现浇混凝土板按设计图示尺寸以体积计 算，不扣除构件内钢筋、预埋铁件及单 个面积在0.3m2以内的孔洞所占体积。 2、有梁板的工程量按梁、板体积和以立方 米计算。 3、无梁板工程量按板体积和柱帽体积合并 计算。 4、平板按图示尺寸以立方米计算。
5、叠合板是指在预制钢筋混凝土板上再现 浇一层钢筋混凝土，形成预制、现浇二 合一的板。其工程量按图示尺寸以板和 板缝体积之和计算。
九、预制混凝土构件
1、预制混凝土构件工程量包括预制构件制作和 运输、安装。 2、预制混凝土构件制作工程量按图示尺寸实体 体积以立方米计算，不扣除构件内钢筋、铁 件和单个尺寸在300mm×300mm以内的孔洞所 占的体积。 3、空心板应扣除孔洞体积，按实体积计算。 4、混凝土与钢杆件组合的构件，混凝土部分按 构件实体体积以立方米计算，钢构件部分按 吨计算。
240
6600
120/300
240
1860
500 240
五、现浇混凝土墙
1、现浇混凝土墙按设计图示尺寸以体积计 算，不扣除构件内钢筋、预埋铁件所占 体积，扣除门窗洞口及单个面积在0.3m2 以外的孔洞所占体积，墙垛及凸出墙面 部分并入墙体体积计算。 2、当现浇墙与现浇板连接时，墙高算至板 顶面。（但天津定额墙高算至板底）
条形基础挖土方计算公式
条形基础挖土方计算公式
条形基础挖土方计算通常可以使用以下公式：
挖土方 = 底面积×挖掘深度
对于条形基础而言，底面积可以分为两个部分：长方形部分和两个半圆部分。
因此，底面积的计算需要将这两部分相加。
1. 长方形部分的面积 = 长度×宽度
2. 半圆部分的面积 = π× (半径^2) / 2
其中，半径可以通过基础的宽度除以2来得到
将长方形部分和两个半圆部分的面积相加，得到底面积。
然后，将底面积乘以挖掘深度，即可得到条形基础的挖土方。
需要注意的是，在实际计算中，可能还需要考虑边坡的斜率、垃圾土方等其它因素。
因此，在具体项目中，建议咨询相关专业人士进行准确计算。
带形基础工程量计算
带形基础工程量计算混凝土垫层工程量计算规则及公式1、条形基础砼垫层计算公式外墙条基砼垫层体积＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层体积＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积＝垫层面积×垫层厚度混凝土基础工程量计算规则及公式1、条形基础工程量计算及公式外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算2、满堂基础工程量计算及公式满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础：V=长×宽×高(2)阶梯形基础：V=∑各阶(长×宽×高)(3)截头方锥形基础：V=V1+V2=1/6 h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度混凝土柱工程量计算规则及公式1、构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）式中：H——构造柱高度A、B——构造柱截面长宽b——构造柱与砖墙咬差1/2宽度n——马牙差边数2、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积。
点这免费下载施工技术资料框架柱体积＝框架柱截面积*框架柱柱高其中柱高：a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。
2000年安徽省土建工程工程量计算规则
一、平整场地：建筑物场地厚度在±30cm以内的挖、填、运、找平。
1、平整场地计算规则（1）清单规则：按设计图示尺寸以建筑物首层面积计算。
（2）定额规则：按设计图示尺寸以建筑物外墙外边线每边各加2米以平方米面积计算。
2、平整场地计算公式S=（A+4）×（B+4）=S底+2L外+16式中：S———平整场地工程量；A———建筑物长度方向外墙外边线长度；B———建筑物宽度方向外墙外边线长度；S底———建筑物底层建筑面积；L 外———建筑物外墙外边线周长。
该公式适用于任何由矩形组成的建筑物或构筑物的场地平整工程量计算。
二、基础土方开挖计算开挖土方计算规则（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。
槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指基础底宽外加工作面，当需要放坡时，应将放坡的土方量合并于总土方量中。
2、开挖土方计算公式：（1）、清单计算挖土方的体积：土方体积＝挖土方的底面积×挖土深度。
（2）、定额规则：基槽开挖：V=（A+2C+K×H）H×L。
式中：V———基槽土方量；A———槽底宽度；C———工作面宽度；H———基槽深度；L———基槽长度。
.其中外墙基槽长度以外墙中心线计算，内墙基槽长度以内墙净长计算，交接重合出不予扣除。
基坑开挖：V=1/6H[A×B+a×b+(A+a)×(B+b)+a×b]。
式中：V———基坑体积；A—基坑上口长度；B———基坑上口宽度；a———基坑底面长度；b———基坑底面宽度。
三、回填土工程量计算规则及公式1、基槽、基坑回填土体积=基槽（坑）挖土体积-设计室外地坪以下建（构）筑物被埋置部分的体积。
式中室外地坪以下建（构）筑物被埋置部分的体积一般包括垫层、墙基础、柱基础、以及地下建筑物、构筑物等所占体积2、室内回填土体积=主墙间净面积×回填土厚度-各种沟道所占体积主墙间净面积=S底-（L中×墙厚+L内×墙厚）式中：底———底层建筑面积；L中———外墙中心线长度；L内———内墙净长线长度。
条形基础钢筋工程算量.
原位标注为300×400，表示第3跨发生了截面变化。
（二） 条形基础底板的平法识图 1、 集中标注 （1）条形基础底板集中标注示意图 条形基础底板集中标注包括编号、截面竖向尺寸、配 筋三项必注内容。
• （2）条形基础底板编号表示方法 • 条形基础底板集中标注的第一项必注内容是基础梁编号， 由三项组成。
• 三、计算题： • 所有计算题已知条件：混凝土强度等级：C30;抗震等级 ：二级；基础及基础梁保护层厚度：40mm。
• 2）箍筋 • 基础梁箍筋表示方法： • ①当具体设计仅采用一种箍筋间距时，注写钢筋级别、直 径、间距与肢数（箍筋肢数写在括号内）； • ②当具体设计采用两种箍筋时，用“/”分隔不同箍筋， 按照从基础梁两端向跨中的顺序注写。先注写第1段箍筋 （在前面加注箍筋道数），在斜线后再注写第2段箍筋（ 不在注写箍筋道数）。
梁板式条形基础
板式条形基础
条形基础平法施工图的表示方法
条形基础平法施工图，有平面注写和截面注写两种表达 方式，施工图会根据具体情况选择一种，或将两种方式相结 合进行条形基础的表示。 在条形基础平面布置图上，会将条形基础平面与基础所 支承的上部结构的柱、墙一起绘制。当基础底面标高不同时 ，会注明与基础底面基准线标高不同之处的范围和标高。 当梁板式基础梁中心或板式条形基础板中心与建筑定位 轴线不重合时，应标注其定位尺寸；对于编号相同的条形基 础，可仅选择一个进行标注。 平法施工图会将梁板式条形基础分解为基础梁和条形基 础底板分别进行表达。对于板式条形基础则仅表达条形基础 底板。
任务二 计算条形基础钢筋工程量
2.2 条形基础钢筋构造 2.2.1条形基础钢筋体系 一、条形基础钢筋体系 条形基础的钢筋构造是 指条形基础的各种钢筋在 实际工情况程中可能出现 的各种构造。
条形基础的计算规则
1、条形基础工程量包括：（1）、素土垫层工程量（2）、灰土垫层工程量（3）、砼垫层工程量（4）、砼垫层模板（5）、条形基础工程量: 砖基; 砼条基（6）、砼条基模板（7）、地圈梁工程量（8）、地圈梁模板（9）、基础墙工程量（10）基槽的土方体积（11）支挡土板工程量（11）槽底钎探工程量2、条形基础计算方法（1）素土垫层工程量外墙条基素土工程量＝外墙素土中心线的长度×素土的截面积内墙条基素土工程量＝内墙素土净长线的长度×素土的截面积（2）灰土垫层工程量外墙条基灰土工程量＝外墙灰土中心线的长度×灰土的截面积内墙条基灰土工程量＝内墙灰土净长线的长度×灰土的截面积（3）砼垫层工程量外墙条基砼垫层基础＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积内墙条基砼垫层基础＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积（4）条形基础工程量外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积注意：净长线的计算①砖条形基础按内墙净长线计算②砼条形基础按分层净长线计算有些地区(天津)计算规则规定，条形基础以地圈梁顶为分界线，这就造成了计算墙体时候必须加上+-0.000以下的高度；而且一个工程条形基础同时出现不同标高的圈梁时候，计算墙体时候必须区分出墙的底标高，对手工造成了麻烦。
（5）、砼垫层模板①计算方法之一：天津2004年建筑工程预算基价砼垫层模板按砼垫层以体积计算。
②计算方法之二：有的地区定额规则的砼垫层模板=砼垫层的侧面净长×砼垫层高度（6）、砼条基模板①计算方法之一：天津2004年建筑工程预算基价砼条基模板按砼条基以体积计算。
②计算方法之二：有的地区定额规则的砼条基模板=砼条基侧面净长×砼条基高度 . （7）、地圈梁工程量外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积（8）、地圈梁模板①计算方法之一：天津2004年建筑工程预算基价地圈梁模板按地圈梁以体积计算。
钢筋混凝土条形基础工程量计算方法
钢筋混凝土条形基础1、工程量计算内容和步骤a 钢筋混凝土条形基础包括：挖槽、垫层、混凝土条形基础、钢筋、砖基础、地圈梁、防潮层、回填土、余土外运等。
b 外墙的长度按中到中5内墙的长度按内墙净长和（不考虑工作面的）槽净长2、定额规定：a 定额规定混凝土条形基础大放脚的T形接头处的重叠工程量要扣除。
扣除办法是选择有代表性接头，计算出一个重合的混凝土体积，然后乘以接头个数，得出总重合体积，再从混凝土基础工程量中扣除（V1、V2）b 定额中长钢筋搭接规定为：Φ25内的8M一个接头，Φ25以上的6M一个接头，搭接长度为30d（30×钢筋直径d），圆钢筋加弯钩长12.5d3、T形接头重合体积计算公式：（扣除重合部分体积V1、V2）重合体积V1=〖基础底部宽度（B1）－墙厚〗÷2×与其相交的基础底部宽度（B2）×搭接长方体高度（h1）重合体积V2=棱台高度（h2）÷6×〖[基础棱台上宽（b1）－墙厚（a）]÷2×与其相交的基础棱台上宽（b2）＋[基础底宽－墙厚（a）]÷2×与其相交的基础的底宽（b2）＋[基础棱台上宽（b1）－墙厚（a）]÷2＋[基础底宽（B1）－墙厚（a）]÷2×[与其相交的基础棱台上宽（b2）＋与其相交的基础底宽（B2）]附：b1――外墙基础的棱台宽度，通常b1=b2v1 v2 v3(v3通常不需计算)图示如下：4、工程量计算程序公式：墙槽断面号墙长（L墙）槽长（L槽）1-1 ..M ..M2-2 ..M ..MX-X………a、第一套算式：各断面基础分别计算工程量，然后合算。
○11-1断面基础工程量：□A挖槽工程量：槽长（L槽）×〖槽底部宽（B）＋2×工作面宽度（C）〗×挖槽深度（H挖）＋槽长（L槽）×放坡系数（K）×挖槽深度的平方（H挖2）=？立方□B（C10）混凝土垫层工程量：槽长（L槽）×槽内垫层宽（B）×垫层厚=？立方□C钢筋混凝土条形基础工程量（有梁式）：基础长（L）×〖基础宽（B）×基础底部矩形高度（h1）＋[基础宽（B）＋基础梁宽度（b）]×基础棱台高度（h2）÷2＋基础梁宽度（b）×基础梁高度（h3）〗=？立方附1：式中基础宽（B）×基础底部矩形高度（h1）=基础矩形截面面积[基础宽（B）＋基础梁宽度（b）]×基础棱台高度（h2）÷2=基础梯形截面面积基础梁宽度（b）×基础梁高度（h3）=基础梁截面面积附2:h1 h2 h3见前面图示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

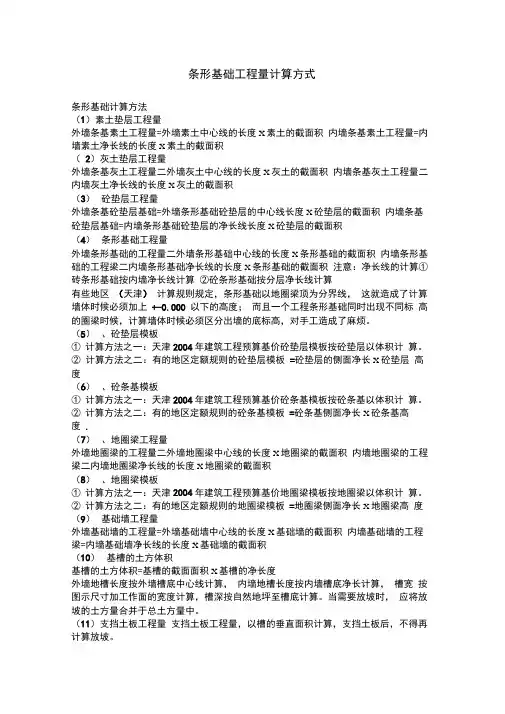

条形基础工程量计算方式
条形基础计算方法
（1）素土垫层工程量
外墙条基素土工程量＝外墙素土中心线的长度×素土的截面积
内墙条基素土工程量＝内墙素土净长线的长度×素土的截面积
（2）灰土垫层工程量
外墙条基灰土工程量＝外墙灰土中心线的长度×灰土的截面积
内墙条基灰土工程量＝内墙灰土净长线的长度×灰土的截面积
（3）砼垫层工程量
外墙条基砼垫层基础＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积
内墙条基砼垫层基础＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积（4）条形基础工程量
外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积
内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积
注意：净长线的计算①砖条形基础按内墙净长线计算
②砼条形基础按分层净长线计算
有些地区(天津)计算规则规定，条形基础以地圈梁顶为分界线，这就造成了计算墙体时候必须加上+-0.000以下的高度；而且一个工程条形基础同时出现不同标高的圈梁时候，计算墙体时候必须区分出墙的底标高，对手工造成了麻烦。
（5）、砼垫层模板
①计算方法之一：天津2004年建筑工程预算基价砼垫层模板按砼垫层以体积计算。
②计算方法之二：有的地区定额规则的砼垫层模板=砼垫层的侧面净长×砼垫层高度
（6）、砼条基模板
①计算方法之一：天津2004年建筑工程预算基价砼条基模板按砼条基以体积计算。
②计算方法之二：有的地区定额规则的砼条基模板=砼条基侧面净长×砼条基高度 .
（7）、地圈梁工程量
外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积
内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积
（8）、地圈梁模板
①计算方法之一：天津2004年建筑工程预算基价地圈梁模板按地圈梁以体积计算。
②计算方法之二：有的地区定额规则的地圈梁模板=地圈梁侧面净长×地圈梁高度
（9）基础墙工程量
外墙基础墙的工程量＝外墙基础墙中心线的长度×基础墙的截面积
内墙基础墙的工程梁＝内墙基础墙净长线的长度×基础墙的截面积
（10）基槽的土方体积
基槽的土方体积＝基槽的截面面积×基槽的净长度
外墙地槽长度按外墙槽底中心线计算，内墙地槽长度按内墙槽底净长计算，槽宽按图示尺寸加工作面的宽度计算，槽深按自然地坪至槽底计算。
当需要放坡时，应将放坡的土方量合并于总土方量中。
（11）支挡土板工程量
支挡土板工程量，以槽的垂直面积计算，支挡土板后，不得再计算放坡。
（12）槽底钎探工程量
槽底钎探工程量，以槽底面积计算。
3、条形基础工程量的计算难点
⑴条形基础各层实体的净长线很难算
⑵计算条形基础各层实体的净长线时，要考虑与外墙相交的情况，同时要考虑与内墙相交的情况，内墙横向部分通常计算，竖向部分分断计算，这样条形基础各层单元实体净长度算起来很麻烦。
⑶土方量计算时考虑工作面及放坡，计算扣减比较麻烦。
独立基础
1、独立基础工程量
（1）独立基础垫层的体积（2）独立基础体积（3）、独立基础垫层基模板（4）、独立基础模板（5）基坑的土方体积（6）槽底钎探工程量
2、独立基础手工计算方法
⑴、独立基础垫层的体积
垫层体积＝垫层面积×垫层厚度
⑵、独立基础垫层模板
垫层模板＝垫层周长×垫层高度
⑶、独立基础体积
独立基础体积＝各层体积相加（用长方体和棱台公式）
⑷、独立基础模板
独立基础模板＝各层周长×各层模板高
（5）基坑土方工程量
基坑土方的体积应按基坑底面积乘以挖土深度计算。
基坑底面积应以基坑底的长乘以基坑底的宽，基坑底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。
排水沟的体积应纳入总土方量内。
当需要放坡时，应将放坡的土方量合并于总土方量中。
6）槽底钎探工程量
槽底钎探工程量，以槽底面积计算。
1、独立基础工程量的计算难点
①异形独立基础体积不好计算。
②独立基础与其他基础相交时扣减量不好计算。
③土方量计算时考虑工作面及放坡，计算扣减比较麻烦。
承台基础
1、承台基础工程量
（1）承台基础垫层的体积（2）承台基础体积（3）、承台基础垫层基模板（4）、承台基础模板（5）基坑的土方体积（6）槽底钎探工程量
2、独立基础手工计算方法
⑴、承台基础垫层的体积
垫层体积＝垫层面积×垫层厚度
⑵、承台基础垫层模板
垫层模板＝垫层周长×垫层高度
⑶、承台基础体积
独立基础体积＝各层体积相加（用长方体和棱台公式）
⑷、承台基础模板
独立基础模板＝各层周长×各层模板高
（5）基坑土方工程量
基坑土方的体积应按基坑底面积乘以挖土深度计算。
基坑底面积应以基坑底的长乘以基坑底的宽，基坑底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。
排水沟的体积应纳入总土方量内。
当需要放坡时，应将放坡的土方量合并于总土方量中。
（6）槽底钎探工程量
槽底钎探工程量，以槽底面积计算。
1、承台基础工程量的计算难点
①异形承台基础体积不好计算。
②承台基础与其他基础相交时扣减量不好计算。
③土方量计算时考虑工作面及放坡，计算扣减比较麻烦。
桩
1、预制钢筋混凝土桩制作按设计图示尺寸以体积计算，长度按包括桩尖的全长计算，桩尖虚体积不扣除。
2、喷射混凝土按设计图示尺寸以体积计算。
3、钢筋混凝土钻孔灌注桩钻孔和泥浆运输的体积按室外自然地坪至桩底的长度乘以桩断面面积以体积计算。
4、钢筋混凝土钻孔灌注桩灌注混凝土的体积按设计桩长与设计超灌长度之和乘以桩断面面积以体积计算。
5、打预制钢筋混凝土桩工程量，按桩断面乘以全桩长度以体积计算，桩尖的虚体积不扣除。
混凝土管桩空心部分体积应扣除，混凝土管桩不包括空心填充所用的工料。
6、送桩工程量，按桩截面乘以送桩深度以体积计算。
送桩深度为打桩机机底至桩顶之间的距离。
(按自然地面至设计桩顶距离另加50cm计算)
7、水泥搅拌桩的体积，按设计桩长乘以设计桩截面面积以体积计算。
8、地下连续墙的混凝土灌注按照设计图示尺寸以体积计算。
土方回填、运土
1、土(石)方回填按设计图示尺寸以体积计算。
(1)场地回填：回填面积乘以平均回填厚度。
(2)室内回填：主墙间净面积乘以回填厚度。
(3)基础回填：挖方体积减去设计室外地坪以下埋设的基础体积(包括基础垫层及其他构筑物)。
(4)管沟回填：挖土体积减去垫层和直径大于200mm的管沟体积。
2、挖地槽原土回填的工程量，可按地槽挖土工程量乘以系数0.6计算。
