挡土墙设计规范(SL379-2007)
挡土墙设计手册及规范
挡土墙设计手册及规范ICS93.160 P 59SL中华人民共和国水利行业标准SL379－2007水工挡土墙设计规范Design specification for hydraulic retaining wall2007－05－11发布2007－08－11实施中华人民共和国水利部发布前言水利部水利水电规划设计管理局水规局科〖2001〗1号“关于下达2001年度水利水电勘测设计技术标准制定、修订项目计划及主编单位的通知”将《水工挡土墙设计规范》(以下简称“本规范”)列为水利行业标准的制定标准项目，并指定由江苏省水利勘测设计研究院负责编制。
据此，编制本规范。
本规范共8章19节159条和3个附录，其主要技术内容包括：总则、术语、级别划分与设计标准、工程布置、荷载、稳定计算、结构计算和地基处理等。
本规范是我国首次编制的水工挡土墙设计规范。
在编制过程中，总结了国内水工挡土墙的主要设计方法，参考了有关工程实践经验和科学研究成果，经多方面征求意见，并反复讨论和修改后，由本规范主持机构审定。
本规范的强制性条款有：3.2.2、3.2.7、3.2.8、3.2.10、3.2.11、3.2.12、3.2.13、3.2.14、6.3.1、6.6.3、6.3.4，并以黑体字标识。
本规范批准部门：中华人民共和国水利部本规范主持机构：水利部水利水电规划设计总院本规范解释单位：水利部水利水电规划设计总院本规范主编单位：江苏省水利勘测设计研究院有限公司本规范出版、发行单位：中国水利水电出版社本规范主要起草人：张平易陈登毅许宗喜宦国胜顾美娟何定恩本规范审查会议技术负责人：关志诚本规范体例格式审查人：窦以松目次1 总则┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(1)2 术语┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(2)3 级别划分与设计标准┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(3)3.1 级别划分┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(3)3.2 设计标准┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(3) 4 工程布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(5)4.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(5)4.2 结构布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(5)4.3 防渗与排水布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7) 5 荷载┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(9)5.1 荷载分类及组合┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(9)5.2 荷载计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(10) 6 稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(11)6.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(11)6.2 抗渗稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(11)6.3 抗滑稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(11)6.4 抗倾覆稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(14)6.5 抗浮稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(15)6.6 地基整体稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(15)6.7 地基沉降计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(15) 7 结构计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(17)7.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(17)7.2 结构应力分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(18) 8 地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(19)8.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(19)8.2 岩石地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(19)8.3 土质地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(19) 附录Ａ土压力计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(24) 附录Ｂ挡土墙稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(33) 附录Ｃ挡土墙结构计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(39) 本规范用词说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(45) 条文说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(46)1 总则1.0.1为适应水利水电工程建设需要，统一水工挡土墙的设计标准和技术要求，提高水工挡土墙设计水平，做到安全可靠、经济合理，制定本规范。
挡土墙设计规范(SL379-2007)

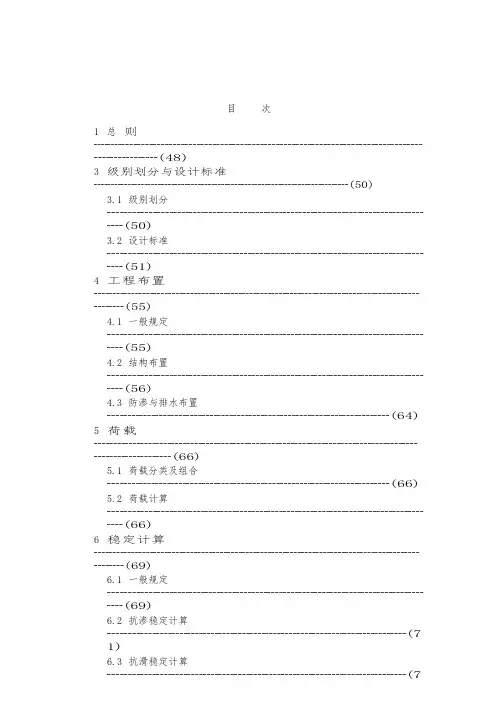

目次1 总则┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(48)3 级别划分与设计标准┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(50)3.1 级别划分┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(50)3.2 设计标准┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(51)4 工程布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(55)4.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(55)4.2 结构布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(56)4.3 防渗与排水布置┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(64) 5 荷载┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(66)5.1 荷载分类及组合┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(66)5.2 荷载计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(66)6 稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(69)6.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(69)6.2 抗渗稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 1)6.3 抗滑稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(72)6.4 抗倾覆稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(76)6.5 抗浮稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 6)6.6 地基整体稳定计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(76)6.7 地基沉降计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(7 7)7 结构计算┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(79)7.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(79)7.2 结构应力分析┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 1)8 地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(84)8.1 一般规定┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(84)8.2 岩石地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 4)8.3 土质地基处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈(8 5)1 总则1.0.1 水工挡土墙主要是指附属于水工建筑物的挡土建筑物。
悬臂式挡土墙计算
悬臂式挡土墙计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本资料：1．依据规范及参考书目：《水工挡土墙设计规范》(SL379－2007)，以下简称《规范》《水工混凝土结构设计规范》(SL 191-2008)，以下简称《砼规》《水工建筑物荷载设计规范》(DL 5077－1997)《水工挡土墙设计》(中国水利水电出版社)2．断面尺寸参数：墙顶宽度B1 = 0.50m，墙面上部高度H = 3.40m前趾宽度B2 = 1.00m，后踵宽度B3 = 2.00m前趾端部高度H2 = 0.30m，前趾根部高度H4 = 0.60m后踵端部高度H1 = 0.30m，后踵根部高度H3 = 0.60m墙背坡比= 1 : 0.200，墙面坡比= 1 : 0.000挡土墙底板前趾高程＝0.00 m，底板底部坡比＝0.000 : 1墙前填土顶面高程▽前地＝0.80 m，墙前淤沙顶面高程▽沙＝0.00 m 3．设计参数：挡土墙的建筑物级别为4级。
抗震类型：非抗震区挡土墙。
水上回填土内摩擦角φ＝21.00度，水下回填土内摩擦角φ' ＝21.00度回填土凝聚力C ＝10.30kN/m2采用等代内摩擦角法计算粘性填土土压力。
地基土质为：中等坚实挡土墙基底面与岩石地基之间的抗剪断摩擦系数f' ＝0.60挡土墙基底面与岩石地基之间的抗剪断粘结力c' ＝1.40 kPa 4．回填土坡面参数：回填土表面折线段数为：0段折线起点距墙顶高差＝0.00 m填土面与水平面夹角β＝0.00度5．材料参数：回填土湿容重γs＝18.90kN/m3，回填土浮容重γf＝10.00kN/m3混凝土强度等级：C20钢筋强度等级：二级，保护层厚度as = 0.300 m地基允许承载力[σo] = 100.00 kPa6．荷载计算参数：冰层厚度T b＝0.30 m，静冰压力系数＝0.870计算浪压力时采用的位置类型：丘陵、平原地区风区长度D ＝0.000 m，墙前河（库）底坡度i ＝1 : 0.00重现期为50年的年最大风速v o＝0.000 m/s多年平均的最大风速v o' ＝0.000 m/s冻胀墙体变形系数m o＝0.700，冻胀量Δhd＝30.00 mm地震动态分布系数为梯形分布，最大值αm＝2.00三、计算参数：3．计算公式：郎肯土压力计算公式如下：E ＝0.5×γ×H2×K aE x＝E×cos(β)E y＝E×sin(β)K a＝cosβ×[cosβ-（cos2β-cos2φ）1/2]/[cosβ+（cos2β-cos2φ）1/2] （《规范》式式中：E为作用于墙背的土压力，作用点为距墙底1/3高处，方向与水平面成β夹角K a为主动土压力系数当墙后填土为黏性土，粘聚力C=10.30kN时：采用等值内摩擦角法计算主动土压力。
《水工挡土墙设计规范》中关于基底应力允许比值的探讨
摘 要 ：ＳＬ３７９．２００７｛水 工挡 土墙 设 计 规 范 》规 定 土 质 和 软 质 岩 石 地 基 上 的基 底 应 力 的 最 大 值 与 最 小 值 之 比 允许 值 与
现 行 ＳＬ２６５—２０１６（水 闸设 计规 范》完全 一 致 。 文章 从 建 筑 行 业 规 范要 求 、 地 基 的 极 限承 栽 力 、标 准 设 计 图 集 、 挡 土 墙 与 水 闸体 型 以２Ｌ．．ｘ－程 实践 等 方 面论 述 了该 条 款 要 求 偏 严 。建 议 改 版 时修 订 ， 以节 省 投 资 。
２ 问题 探 讨
论和 土体 极 限平衡 条件 导 出。工 程实 践表 明 ，在 大 多数 情况 下 ，即使 地基 发生局 部 剪切 破坏 ，地 基 中 塑性 区 有 所 发 展 ，只 要 塑 性 区范 围 不 超 出某 一 限 度 ，就不致 影 响 结 构 的 安 全 和 正 常 使 用 ， 因此 以 Ｐ ，作 为 地 基 土 的承 载 力 无 疑偏 于 保 守 。地 基 塑 性 区发 展 的容许 深度 与结构 类 型 、荷 载性 质 以及 土 的 特性 等 因素有关 。一 般认 为 ，在 中心荷 载 下 ，塑性 区的 最大发 展 深度 可 控 制在 基 础宽 度 的 １／４，而其 对 应 的承 载力 可作为 地基 承载 力特 征值 。其 值 一般 为地基 极 限 承 载 力 的 １／３～１／２。 可 见 地 基 承 载 力 是 有 一定 的安 全度 。
中国建筑 标准 设计 研究 所 出版 的标 准设 计 图 集 ＪＯ０８－１－３《挡 土 墙》２００２年 合 订 本 ，其 中含 重 力 式 、 抗 震重 力 式和 钢筋 混凝 土挡 土墙 。重 力 式挡 土墙 统 一 编 号 ＧＪＢＴ．３６８，图 集 号 ９５Ｊ００８．１，主 编 单 位 ： 长沙有 色 冶金设 计研 究 院 。重力 式挡 土 墙 中有仰 斜 式 、衡 重 式 、直 立 式 和 俯 斜 式 。 仰 斜 式 （代 号 ＹＸＡ１Ａ４Ｄ）、衡 重式 （代 号 ＨＺＡ２Ａ５Ａ）、直立式 （代 号 ＺＬＡＯＢ４ＥＤ）、俯斜 式 （代 号 ＦＸＡＯＡ３Ｄ），４种 型 式 的挡 土 墙 ，墙 高 均为 ５ｍ，其墙 趾 压力 分别 为 ２０３ ～ ３１９ｋＰａ不等 ，但 墙 踵 压 力 均 为 ０ｋＰａ。抗 震 重 力 式 挡土 墙 、钢 筋 混 凝 土 挡 土 墙 中也 有 中 的衡 重式 、直立 式 、俯 斜式 挡 土墙 进行设 计 验算 ，要 达到规 范 ＳＬ３７９．２００７ 的基 底应 力 最大 值 与最小 值之 比的要 求 ，采 用岩 土 软件 ．挡土 墙进 行 验 算 ，其 断 面 需 分 别 增 大 １４％ ～ ２３％ ，其 抗滑 和抗 倾 系数也 同时较 现行 规 范要 求 值 增加 较 大 。至于仰 斜 式 ，如 果 不改 变 墙 身坡 比 ，则 难 以满足 要求 。
关于《水工挡土墙设计规范》(SL379-2007)有关土压力计算的商榷

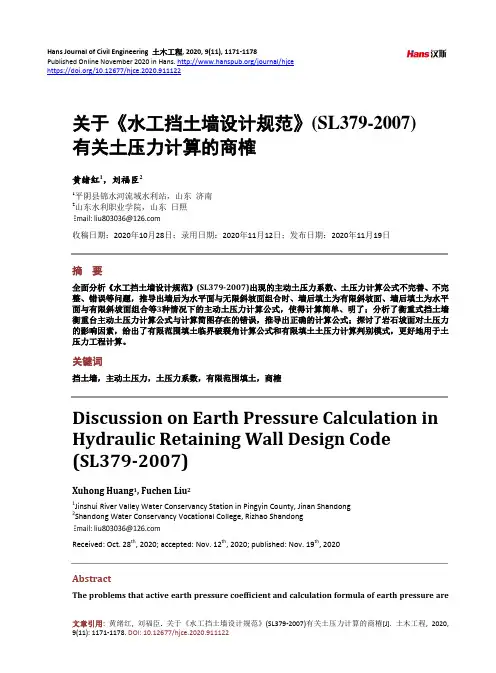

关于《水工挡土墙设计规范》(SL379-2007) 有关土压力计算的商榷
黄绪红1，刘福臣2 1平阴县锦水河流域水利站，山东 济南 2山东水利职业学院，山东 日照
收稿日期：2020年10月28日；录用日期：2020年11月12日；发布日期：2020年11月19日
摘要
全面分析《水工挡土墙设计规范》(SL379-2007)出现的主动土压力系数、土压力计算公式不完善、不完 整、错误等问题，推导出墙后为水平面与无限斜坡面组合时、墙后填土为有限斜坡面、墙后填土为水平 面与有限斜坡面组合等3种情况下的主动土压力计算公式，使得计算简单、明了；分析了衡重式挡土墙 衡重台主动土压力计算公式与计算简图存在的错误，推导出正确的计算公式；探讨了岩石坡面对土压力 的影响因素，给出了有限范围填土临界破裂角计算公式和有限填土土压力计算判别模式，更好地用于土 压力工程计算。
Received: Oct. 28th, 2020; accepted: Nov. 12th, 2020; published: Nov. 19tms that active earth pressure coefficient and calculation formula of earth pressure are
Open Access
1. 前言
《水工挡土墙设计规范》 (SL379-2007) [1]附录 A 给出了各种情况下主动土压力系数、土压力计 算图。笔者发现存在许多问题，有的是主动土压力系数计算不合理，有的是土压力计算公式不完善、 不完整，有的是计算公式有缺陷，有的只给出土压力分布图，未给出具体计算式，在工程设计中，导 致无法计算。
挡土墙施工规范(挡土墙设计规范)

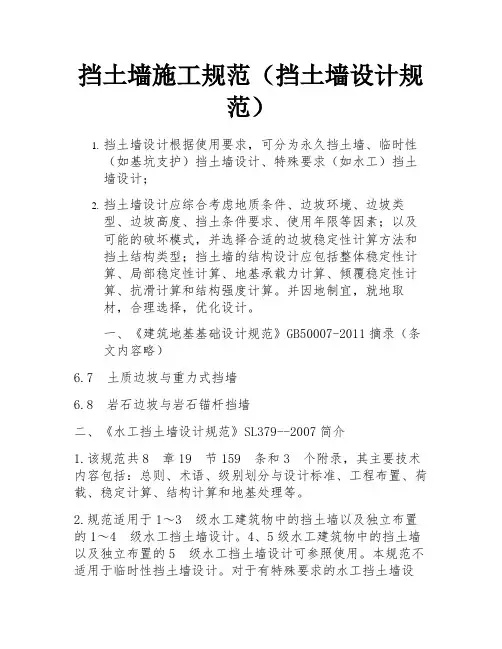

挡土墙施工规范（挡土墙设计规范）1.挡土墙设计根据使用要求，可分为永久挡土墙、临时性（如基坑支护）挡土墙设计、特殊要求（如水工）挡土墙设计；2.挡土墙设计应综合考虑地质条件、边坡环境、边坡类型、边坡高度、挡土条件要求、使用年限等因素；以及可能的破坏模式，并选择合适的边坡稳定性计算方法和挡土结构类型；挡土墙的结构设计应包括整体稳定性计算、局部稳定性计算、地基承载力计算、倾覆稳定性计算、抗滑计算和结构强度计算。
并因地制宜，就地取材，合理选择，优化设计。
一、《建筑地基基础设计规范》GB50007-2011摘录（条文内容略）6.7 土质边坡与重力式挡墙6.8 岩石边坡与岩石锚杆挡墙二、《水工挡土墙设计规范》SL379--2007简介1.该规范共8 章19 节159 条和3 个附录，其主要技术内容包括：总则、术语、级别划分与设计标准、工程布置、荷载、稳定计算、结构计算和地基处理等。
2.规范适用于1～3 级水工建筑物中的挡土墙以及独立布置的1～4 级水工挡土墙设计。
4、5级水工建筑物中的挡土墙以及独立布置的5 级水工挡土墙设计可参照使用。
本规范不适用于临时性挡土墙设计。
对于有特殊要求的水工挡土墙设计，以及采用新型结构或受力复杂的挡土墙设计，应进行专门研究。
三、《建筑基坑支护技术规程》JGJ120--2012简介1.该规范共8 章32节338 条和5 个附录，其主要技术内容包括：总则、术语、基本规定、支挡式结构、土钉墙、重力式水泥土墙、地下水控制、基坑开挖与监测及有关附录。
2.本规程适用于一般地质条件下临时建筑基坑支护的勘察、设计、施工、检测、基坑开挖和监测。
适用于特殊土质或岩石基坑，如湿陷性土、冻土、膨胀土、盐渍土等。
，本规程应结合当地工程经验应用并应符合相关技术标准的规定。
四、《建筑边坡工程技术规范)) GB 50330 一2013简介（一）该规范主要技术内容:1.总则; 2. 术语和符号; 3. 基本规定; 4. 边坡工程勘察;5. 边坡稳定性评价; 6. 边坡支护结构上的侧向岩土压力; 7. 坡顶有重要建(构)筑物的边坡工程;8. 锚杆(索); 9. 锚杆(索)挡墙;10. 岩石锚喷支护;1 1.重力式挡墙; 12. 悬臂式挡墙和扶璧式挡墙; 13. 桩板式挡墙;14.坡率法; 15. 坡面防护与绿化; 16. 边坡工程水;17. 工程滑坡防治; 18. 边坡工程施工; 19. 边坡工程监测、质量检验及验收；以及7个附录。
【免费】水工挡土墙设计规范(SL379
【免费】水工挡土墙设计规范
(SL379
规范详情：
【规范名称】水工挡土墙设计规范(SL379-2007).
【文件格式】：PDF
【文件页数】：89页
本宝贝适用范围：本规范为《水工挡土墙设计规范(SL379-2007))》，非常清楚实用，可供参考学习。
本资料为站内免费资料，如需更多免费资料请升级VIP。
VIP会员年费100元：更多精品资料可以免费下载，精品专业视频免费下载，疑难杂症免费咨询，站内收费资料购买返积分，下载打9.5折，培训课程打8.5折。
本站1元相当于10个积分，下载资料需要提前充值积分，积分也可以提现。
网站目前处于推广期，当天邀请好友注册即可获得500分，签到评论即可获得积分。
SL 379-2007 水工挡土墙设计规范
何定恩 本规范审查会议技术负责人：关志诚 本规范体例格式审查人：窦以松
标准分享网 免费下载
目次
