电控说明书

合集下载

电控使用说明书

电控使用说明书

电气使用说明书一、概述本设备有一台电机构成。

5.5KW的电机用接触器CJX2-1810控制。

11KW的电机用接触器CJX2-3210控制。

此两种控制箱控制原理都一样,从接触器的大小来区分。

二、面板元件面板上布置有电源指示灯(红色),运行指示灯(绿色),启动按钮(绿色),停止按钮(红色)和带自锁的按钮(绿色)。

三、控制原理按下按钮SB,继电器KA动作,时间继电器KT工作,接触器KM动作,电动机运转,当KT设定工作时间KT-1(左边设定的时间),时间到时,电动机停止工作。

时间继电器KT转为停止动作时间KT-2(右边设定的时间),就是电动机停止工作时间。

当电动机停止工作时间到时,电动机工作运转,转为下一周期工作。

四、电动机长期工作运行当电动机工作运行时,按下自锁按钮SZ,按钮自锁时间继电器自锁,电动机一直工作。

五、时间继电器的时间调整设定在时间继电器面板上有一组6个数字调整,上边为—,下边为+,从左边开始数,1、2、3为工作时间设定,1、2为数字,3为设定时间单位。

S—秒、M—分、H—小时。

4、5、6为停止工作时间设定,4、5为数字,6为设定时间单位。

S—秒、M—分、H—小时。

如:1---数字设定2---数字设定3---数字时间单位设定。

S——秒M——分H——小时停止工作时间设定:4---数字设定5---数字设定6---数字时间单位设定。

S——秒M——分H——小时如:工作12分钟,时间到,转为停止工作,45秒后,又转为工作时间,工作12分钟。

转为停止工作,45秒后,又转为工作时间,这样循环交替工作。

鹤壁华辰重工机械有限公司。

电控设备使用说明书

电控设备使用说明书

电控设备使用说明书1. 介绍本文档旨在提供电控设备的使用说明,以帮助用户更好地理解和操作该设备。

本说明书将涵盖设备的基本信息、使用方法和注意事项。

2. 设备基本信息•品牌:[电控设备品牌]•型号:[电控设备型号]•适用范围:[电控设备适用范围的说明]•主要功能:[电控设备的主要功能简介]3. 使用方法3.1 连接设备在使用电控设备之前,请确保设备已正确连接并供电。

根据设备型号的不同,连接方式可能有所不同,请根据实际情况进行操作。

3.2 设备开启与关闭•开启设备:[详细说明如何开启设备的步骤]•关闭设备:[详细说明如何关闭设备的步骤]3.3 设备操作本节将介绍电控设备的一些常见操作方法,以帮助用户更好地使用设备。

以下是一些常见的操作指南: - 操作步骤1:[详细描述操作步骤1] - 操作步骤2:[详细描述操作步骤2] - 操作步骤3:[详细描述操作步骤3]3.4 调节设备参数某些电控设备可能具有可调节的参数,以适应不同的使用需求。

请按照以下步骤进行参数调节: 1. 第一步:[详细描述参数调节的第一步] 2. 第二步:[详细描述参数调节的第二步] 3. …4. 注意事项在使用电控设备时,请注意以下事项以避免潜在的安全风险或设备故障: - 请仔细阅读本使用说明书,并按照说明进行操作。

- 在清洁和维护设备时,请务必将设备断电,并遵循相关安全指南。

- 如果设备出现任何故障或异常情况,请立即停止使用,并联系售后服务人员。

- 请将设备放置在干燥、通风良好的环境中,避免接触水或其他液体。

- 不要将设备暴露在过高或过低的温度环境下。

- 请勿对设备进行改装或修理,以免损坏设备或导致安全事故。

- 当设备长时间不使用时,建议将其与电源断开。

5. 常见问题解答5.1 如何解决设备无法启动的问题?•确保设备已正确连接并供电。

•检查电源线是否正常连接。

•确保电源开关已打开。

5.2 设备工作时发生异常怎么办?•立即停止使用设备,并断开电源。

JK-迅利IIE电控二代说明书

JK-迅利IIE电控二代说明书

JK-迅利IIE电控二代说明书

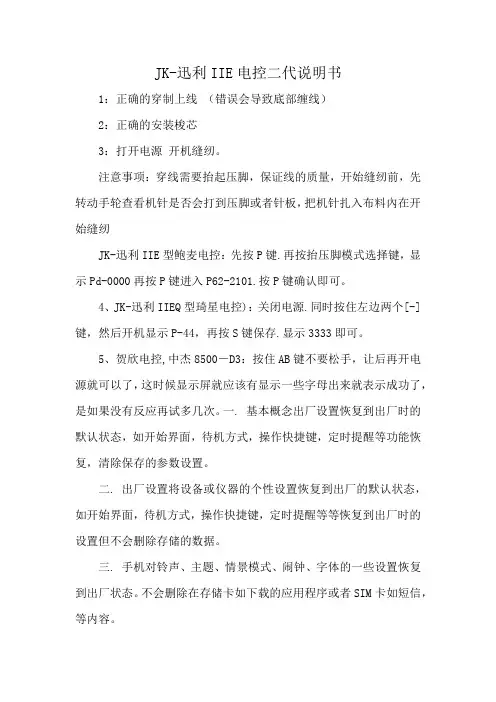

1:正确的穿制上线(错误会导致底部缠线)
2:正确的安装梭芯
3:打开电源开机缝纫。

注意事项:穿线需要抬起压脚,保证线的质量,开始缝纫前,先转动手轮查看机针是否会打到压脚或者针板,把机针扎入布料內在开始缝纫
JK-迅利IIE型鲍麦电控:先按P键.再按抬压脚模式选择键,显示Pd-0000再按P键进入P62-2101.按P键确认即可。

4、JK-迅利IIEQ型琦星电控):关闭电源.同时按住左边两个[-]键,然后开机显示P-44,再按S键保存.显示3333即可。

5、贺欣电控,中杰8500-D3:按住AB键不要松手,让后再开电源就可以了,这时候显示屏就应该有显示一些字母出来就表示成功了,是如果没有反应再试多几次。

一. 基本概念出厂设置恢复到出厂时的默认状态,如开始界面,待机方式,操作快捷键,定时提醒等功能恢复,清除保存的参数设置。

二. 出厂设置将设备或仪器的个性设置恢复到出厂的默认状态,如开始界面,待机方式,操作快捷键,定时提醒等等恢复到出厂时的设置但不会删除存储的数据。

三. 手机对铃声、主题、情景模式、闹钟、字体的一些设置恢复到出厂状态。

不会删除在存储卡如下载的应用程序或者SIM卡如短信,等内容。

华成三轴电控说明书2.0

华成三轴电控说明书2.0

1.系统配置及安装 (1)1.1.基本配置 (1)1.2.系统的安装 (1)2.操作面板 (2)2.1.外观及说明 (2)2.2.主画面 (3)3.运行模式 (3)3.1.原点复归 (3)3.2.手动操作 (4)3.2.1.轴的手动操作 (4)3.2.2.夹具的手动操作 (5)3.2.3.吸盘的手动操作 (5)3.2.3.辅助设备的手动操作 (6)3.3.自动运行 (6)3.3.1.自动运行数据的监视 (6)3.3.2.自动运行时参数的修改 (7)3.3.3.单步运行 (7)4.程序的管理 (7)4.1.程序载入和创建 (7)4.2.程序教导 (8)4.2.1.伺服轴动作的教导 (8)4.2.2.气动动作的教导 (9)4.2.3.吸盘、夹具的教导 (9)4.2.4.控制注塑机信号的教导 (10)4.2.5.辅助设备的教导 (10)4.2.6.等待信号的教导 (11)4.2.7.待机位置的设定 (11)4.2.8.程序参数的修改 (11)5.功能的设定 (12)5.1信号的检测 (12)5.2产品设定 (13)6.I/O监视与报警记录 (14)6.1I/O监视 (14)6.2报警记录 (14)6.3报警信息及报警原因 (15)7.电路板端口定义 (16)7.1主控制板端口定义 (16)7.2I/O板的端口定义 (17)7.3伺服驱动接口定义图 (18)8. 接线图 (19)8.1主控制板与I/O板的接线图 (19)8.2操作面板与主控制板的接线图 (20)8.3主控制板与松下(A4)伺服驱动器的连接 (21)8.4主控制板与三菱(MR-E)伺服驱动器的连接 (22)8.5机械手与注塑机的连接 (23)9.电路板的尺寸图 (25)1.系统配置及安装1.1.基本配置1、8寸真彩触摸屏2、三轴伺服控制板3、I/O板4、电源部分(2个电源供应器)5、通讯线1.2.系统的安装1、配线作业必须由专业电工进行。

电控说明书

电控说明书

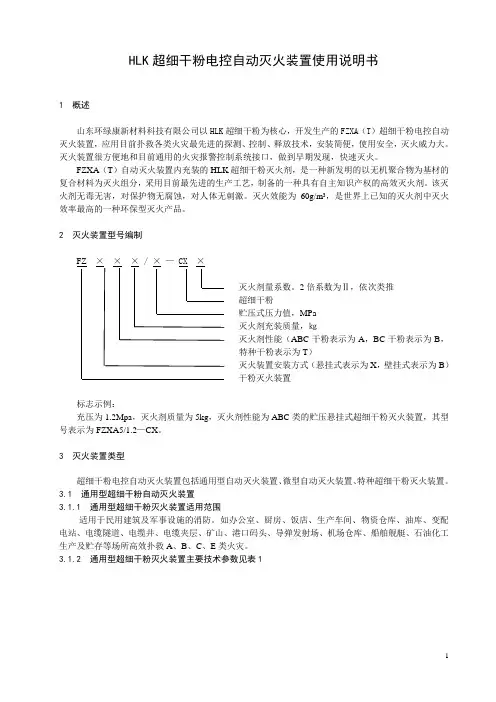

HLK超细干粉电控自动灭火装置使用说明书1 概述山东环绿康新材料科技有限公司以HLK超细干粉为核心,开发生产的FZXA(T)超细干粉电控自动灭火装置,应用目前扑救各类火灾最先进的探测、控制、释放技术,安装简便,使用安全,灭火威力大。

灭火装置很方便地和目前通用的火灾报警控制系统接口,做到早期发现,快速灭火。

FZXA(T)自动灭火装置内充装的HLK超细干粉灭火剂,是一种新发明的以无机聚合物为基材的复合材料为灭火组分,采用目前最先进的生产工艺,制备的一种具有自主知识产权的高效灭火剂。

该灭火剂无毒无害,对保护物无腐蚀,对人体无刺激。

灭火效能为60g/m3,是世界上已知的灭火剂中灭火效率最高的一种环保型灭火产品。

2 灭火装置型号编制灭火剂量系数。

2倍系数为Ⅱ,依次类推超细干粉贮压式压力值,MPa灭火剂充装质量,㎏灭火剂性能(ABC干粉表示为A,BC干粉表示为B,特种干粉表示为T)灭火装置安装方式(悬挂式表示为X,壁挂式表示为B)干粉灭火装置标志示例:充压为1.2Mpa,灭火剂质量为5kg,灭火剂性能为ABC类的贮压悬挂式超细干粉灭火装置,其型号表示为FZXA5/1.2—CX。

3 灭火装置类型超细干粉电控自动灭火装置包括通用型自动灭火装置、微型自动灭火装置、特种超细干粉灭火装置。

3.1 通用型超细干粉自动灭火装置3.1.1 通用型超细干粉灭火装置适用范围适用于民用建筑及军事设施的消防。

如办公室、厨房、饭店、生产车间、物资仓库、油库、变配电站、电缆隧道、电缆井、电缆夹层、矿山、港口码头、导弹发射场、机场仓库、船舶舰艇、石油化工生产及贮存等场所高效扑救A、B、C、E类火灾。

3.1.2 通用型超细干粉灭火装置主要技术参数见表1表1 通用型超细干粉灭火装置主要技术参数表2 通用型超细干粉灭火装置外形几何尺寸参数注:1)信号反馈器:灭火装置启动释放灭火剂后,向火灾报警控制器或灭火剂释放显示灯反馈电信号的装置。

该装置与DC24V-36V电源相联接。

电子控制系统操作说明书

电子控制系统操作说明书

电子控制系统操作说明书一、简介电子控制系统是一种用于控制和监测电子设备运行的系统。

本操作说明书旨在帮助用户熟悉并正确操作电子控制系统,以确保设备的正常运行。

二、系统组成电子控制系统由以下几个主要组成部分构成:1. 控制面板:用于设定和调整各种参数,例如温度、湿度等。

2. 传感器:用于感知环境条件,并将数据传输给控制面板进行处理。

3. 执行器:根据控制面板发送的指令执行相应的动作,例如打开或关闭设备。

三、系统操作1. 开机和关机将电源插头插入电源插座,并将系统开关拨到"ON"档位,系统即可启动。

关闭系统时,将系统开关拨到"OFF"档位,并拔出电源插头。

2. 参数设定使用控制面板上的操作界面,根据需要设定各项参数。

例如,如果需要控制温度,可以通过调整温度设定值来实现。

3. 系统监测在系统运行过程中,可以通过控制面板的显示屏查看当前环境条件和设备状态。

如果发现异常情况,例如温度过高或设备故障,应及时采取相应的措施,确保设备正常运行。

4. 报警提示当系统监测到异常情况时,会通过声音或灯光等方式发出警报提示。

用户应及时注意,并根据提示信息采取相应的措施。

5. 执行器控制根据需要,可以通过控制面板对执行器进行控制。

例如,在温度过高的情况下,可以手动打开降温装置。

四、注意事项1. 请务必按照正确的操作步骤进行操作,避免人为失误导致设备故障或操作不当。

2. 在操作系统之前,请确保已经仔细阅读本操作说明书,并对系统有一个基本的了解。

3. 定期检查系统的连接线是否松动,以及设备是否正常工作,如有问题应及时维修或更换。

4. 禁止将不相关的物体放置在电子控制系统附近,以防造成设备故障或人身伤害。

5. 禁止未经授权的人员进行系统的维护和拆卸,以免发生意外事故。

五、故障排除如果遇到系统无法正常运行或其他故障情况,请参考以下排除故障的方法:1. 检查电源是否正常连接,并确保电源插座工作正常。

YASKAWA 电机电控产品说明书

YASKAWA 电机电控产品说明书

D 2DDoor Interlock Power Switch with Minimum Contact gap of 3 mm●Offers the minimum contact gap of 3 mm required for power switches as standard equipment. ●Safety considerations include a double return spring and direct drive positive contact opening feature. ●Pull-on lock model for easy maintenance is also available. RoHS CompliantModel Number LegendList of Models*Refer to next page for the pull-on lock function.Contact FormContact Specifications*Please refer to "●Using Micro Loads " in "■Precautions " for more informa-tion on the minimum applicable load.RatingsNote.The above rating values apply under the following test conditions.(1) Ambient temperature: 20±2°C (2) Ambient humidity: 65±5%(3) Operating frequency: 30 operations/minMountingTypeContact gap Contact formStandard Pull-on lock *3 mm min. 1 mmScrew mountingSPST -NO+SPST -NCD2D-1000D2D-2000SPST -NO D2D-1001-SPST -NCD2D-1002-Panel mountingSPST -NO+SPST -NCD2D-1100D2D-2100SPST -NOD2D-1101-SPST -NC D2D-1102-DPST -NO+SPST -NCD2D-3103-DPST -NOD2D-3104-D2D-@@0@ 1. Con s truction1: S ingle pole, cont a ct g a p 3 mm 2: P u ll-on lock, cont a ct g a p 1 mm 3: Do ub le pole, cont a ct g a p 3 mm 2. Mountin g0: S crew mo u nting 1: P a nel mo u nting 3. Contact0: S P S T-NO+S P S T-NC 1: S P S T-NO 2: S P S T-NC3: DP S T-NO+S P S T-NC 4: DP S T-NO123ItemTypeStandardPull-on lockContactSpecification Rivet Material SilverGap (standard value) 3 mm min. 1 mm Inrush current NC 30 A max. 24 A max. NO30 A max.24 A max.Minimum applicable load (reference value) *5 VDC 160mATypeItemRated voltage Resistive loadStandard 250 VAC 16 A Pull-on lock model250 VAC10 A●SPST-NO+SPST-NC D2D-1000D2D-2000 D2D-1100D2D-2100●DPST-NO+SPST-NC D2D-3103●SPST -NOD2D-1001 D2D-1101●DPST -NOD2D-3104●SPST-NCD2D-1002 D2D-1102Terminal Connection Parts (Sold Separately) Refer to "Basic Switch Common Accessories"D2DPower/Door SwitchD 2DCharacteristicsNote.The data given above are initial values.*For testing conditions, consult your OMRON sales representative.Pull-on lock function (D2D-2000 models)When opening or closing the door, the power ON state of the Switch can be checked with the door left open when applying normal (momentary) operations. By closing the door after maintenance inspection, the Switch will resume the normal momentary operation. (This feature is ideal for conducting the electrical continuity test, inspection, repair, etc. on the Switch after its assembly.)Double Spring Mechanism (D2D-1000/3000 models)T wo return springs are provided for the pin plunger. Thus, ifeither of the springs is broken, this feature will prevent the Switch from malfunctioning or short-circuiting.Direct Contact Opening Mechanism (D2D-1000 models)Pushing the plunger will effectively break the circuit on the NC side even if a contact weld occurs in the Switch. Direct Contact Opening Mechanism is not available in NO connection.Approved Safety StandardUL (UL1054) /CSA (CSA C22.2 No.55)VDE (EN61058-1)Test conditions: 1E4 (10,000 operations)T85 (0°C to 85°C) Note. The values in parentheses are the motor load ratings.Mounting Holes (Unit: mm)ItemModelD2D-1000 modelsD2D-2000 models D2D-3000 modelsPermissible operating speed 10 mm to 1 m/s Permissible operatingfrequency Mechanical 300 operations/min Electrical 60 operations/minInsulation resistance100 M Ω min. (at 500 VDC with insulation tester)Contact resistance (initial value)50 m Ω max.Dielectric strengthBetween terminals of the same polarity2,000 VAC 50/60 Hz 1min 1,000 VAC 50/60 Hz 1min 2,000 VAC 50/60 Hz 1min Between current-carrying metal parts and ground2,000 VAC 50/60 Hz 1min 1,500 VAC 50/60 Hz 1min 2,000 VAC 50/60 Hz 1minBetween each terminal andnon-current-carrying metal parts 2,500 VAC 50/60 Hz 1min 1,500 VAC 50/60 Hz 1min-Between terminals and actuator4,000 VAC 50/60 Hz 1min-4,000 VAC 50/60 Hz 1minVibration resistance Malfunction10 to 55 Hz, 1.5 mm double amplitudeShock resistance Durability 1,000 m/s 2 {approx. 100G} max. Malfunction 500 m/s 2 {approx. 50G} max. 300 m/s 2 {approx. 30G} max. 500 m/s 2 {approx. 50G} max.Durability *Mechanical 10,000,000 operations min. (60 operations/min) Electrical100,000 operations min. (30 operations/min)Degree of protectionIEC IP40Degree of protection against electric shock Class II Proof tracking index (PTI) 175Ambient operating temperature -25 °C to +85 °C (at ambient humidity 60 % max.) (with no icing or condensation)Ambient operating humidity 85% max. (for +5°C to +35°C) WeightApprox. 14 g (for D2D-1000)ExampleStateContactNO-NONC-NCTo turn ON the power when the door is closedON OFFTo turn OFF the power when the door is openOFF ONTo turn ON the power with the door left openON OFFP u llRated voltageModelD2D-1000 D2D-2000 D2D-3000 125 VAC 250 VAC-16A-10A3/4HP 16A 1-1/2HPRated voltageModelD2D-1000 D2D-2000 D2D-3000 250 VAC16 (4) A10A16 (4) AScrew Mounting Hole DimensionsPanel Cutout Dimensions(Panel thickness: 1.0 to 2.5 mm)2-4.3 di a . mo u nting hole s * For p a nel of thickne ss 1.0 i s 36.7±0.1 For p a nel of thickne ss 2.5 i s 37.0±0.113a nelD2DPower/Door SwitchD 2DNote 1.Unless otherwise specified, a tolerance of ±0.4 mm applies to all dimensions.2.The operating characteristics are for operation in the A direction ().0558R Ndi a .●Screw Mounting D2D-1000 D2D-1001 D2D-1002Operating characteristics ModelD2D -1000D2D -1001D2D -1002Operating ForceOF Max.(NC-OFF)(NO-ON)Total Travel Force TTF Max. 2.94 N {300 gf}5.88 N {600 gf}7.35 N {750 gf}-5.88 N {600 gf}7.35 N {750 gf} 2.94 N {300 gf}-7.35 N {750 gf}Overtravel OT Min.2.3 mm 2.3 mm 5.5 mm Free Position FP Max.Operating PositionOP (NC-OFF)(NO-ON)Total Travel Position TTP Max.16.4 mm 15.9±0.4 mm 12.7±0.4 mm 10 mm17 mm -12.7±0.4 mm 10 mm16.4 mm 15.9±0.4 mm -10 mm.Operating characteristics ModelD2D-1100 D2D -1101 D2D -1102 Operating ForceOF Max.(NC-OFF)(NO-ON)Total Travel Force TTF Max.2.94 N {300 gf}5.88 N {600 gf}7.35 N {750 gf}-5.88 N {600 gf}7.35 N {750 gf} 2.94 N {300 gf}-7.35 N {750 gf}Overtravel OT Min. 2.3 mm 2.3 mm 5.5 mm Free Position FP Max.Operating PositionOP (NC-OFF)(NO-ON)Total Travel Position TTP Max.12.4 mm 11.9±0.4 mm 8.7±0.4 mm 6 mm13 mm -8.7±0.4 mm 6 mm12.4 mm 11.9±0.4 mm -6 mmD2DPower/Door SwitchD 2DNote 1.Unless otherwise specified, a tolerance of ±0.4 mm applies to all dimensions.2.The operating characteristics are for operation in the A direction ().Precautions★Please refer to "Basic Switches Common Precautions" for correct use.●Mounting•Apply operation force to the pin plunger in the direction itoperates. Applying forces laterally or from an oblique direction may damage the pin plunger.•Use M4 mounting screw with plane washers or spring washers to securely mount the Switch. Tighten the screws to a torque of 0.49 to 0.69 N·m {5 to 7 kg·cm}.●Wiring•It is recommended to use sleeve receptacles when connecting with the quick connect terminals.•Insert the receptacle straight toward the terminal.•Applying excessive external force horizontally or vertically may cause deformation of terminals and may damage the housings.●Using Micro LoadsUsing a model for ordinary loads to open or close the contact of a micro load circuit may result in faulty contact. It isrecommended to use the Switch in the operation range shown below. The minimum applicable load is the N-level reference value. This value indicates the malfunction reference level for the reliability level of 60% (λ60). (JIS C5003)The equation, λ60=0.5×10-6/operations, indicates that theestimated malfunction rate is less than operationswith a reliability level of 60%.Correct Use12,000,000V o l t a g e (V )3C u rrent (mA)D2D Power/Door SwitchD2D•Applic a tion ex a mple s provided in thi s doc u ment a re for reference only. In a ct ua l a pplic a tion s, confirm e qu ipment f u nction s a nd sa fety b efore us ing the prod u ct.• Con su lt yo u r OMRON repre s ent a tive b efore us ing the prod u ct u nder condition s which a re not de s cri b ed in the m a n ua l or a pplying the prod u ct to n u cle a r control s y s tem s, r a ilro a d s y s tem s, a vi a tion s y s tem s, vehicle s, com bus tion s y s tem s, medic a l e qu ipment, a m us ement m a chine s, sa fety e qu ipment, a nd other s y s tem s or e qu ipment th a t m a y h a ve a s erio us infl u ence on live s a nd property if us ed improperly. M a ke su re th a t the r a ting s a nd perform a nce ch a r a cteri s tic s of the prod u ct provide a m a rgin of sa fety for the s y s tem ore qu ipment, a nd b e su re to provide the s y s tem or e qu ipment with do ub le sa fety mech a ni s m s.Note: Do not u s e thi s document to operate the Unit. OMRON CorporationELECTRONIC AND MECHANICAL COMPONENT S COMPANY Contact: /ecb Cat. No. B085-E1-070812(0207)(O)。

凯凌缝纫机电控说明书

凯凌缝纫机电控说明书

凯凌缝纫机电控说明书一、简介凯凌缝纫机电控是一种专门为绛纫机设计的智能控制系统,它能够提高绛纫效率、降低操作难度,并且具有多种高级功能,为缝纫机使用者提供更加便捷、灵活的操作体验。

本说明书旨在帮助用户正确安装、使用凯凌缝纫机电控,并了解常见问题及解决方法。

二、安装1.将电控器连接至电源,根据机器型号选择合适的电源插头和电缆。

2.将电控器安装到缝纫机控制面板上,使用所附的螺丝固定。

3.连接传感器、马达和其他外围设备,确保正确连接所有线路。

4.根据机器型号进行初始化设置,包括针脚定义、线迹长度等。

三、操作面板1.电源开关:按下开机/关机。

2.电源指示灯:亮起表示电控器已通电。

3.功能键:用于选择不同的线迹和功能。

4.参数键:用于调整线迹参数。

5.显示屏:显示当前选择的功能和参数。

四、用户界面1.选择线迹:通过操作面板选择所需线迹。

2.调整参数:根据需要调整线迹参数。

3.添加工具:在用户界面中添加新工具,便于快速选择。

4.编辑程序:通过用户界面创建自定义线迹程序。

五、基本操作1.开机:按下电源开关,打开电控器。

2.选择线迹:通过操作面板选择所需线迹。

3.调整参数:根据需要调整线迹参数。

4.开始/停止:按下开始/停止按钮,控制缝纫机运行。

六、高级操作1.自定义功能:通过编辑程序,创建自定义线迹和功能。

2.学习功能:使用学习功能,记录用户的缝纫习惯和偏好,优化缝纫性能。

3.网络功能:连接至计算机或其他设备,上传/下载线迹和程序。

七、故障排除1.检查电源插头是否牢固连接,确保电源正常。

2.检查电控器与缝纫机控制面板的连接是否正确。

3.检查所有线路是否完好,无断裂或短路现象。

4.如以上检查均无问题,请联系专业技术人员进行检修。

八、维护1.定期清理电控器表面灰尘和污垢,保持清洁。

2.检查所有线路和插头是否老化或松动,及时更换维修。

3.根据使用频率和强度,定期进行保养和调试。

总结:凯凌缝纫机电控说明书提供了关于电控器的详细介绍、安装步骤、操作方法、高级功能、故障排除及维护方法等信息,旨在帮助用户正确使用和维护电控器,提高缝纫效率和质量。

hohsingHVP-70电控说明书

hohsingHVP-70电控说明书

hohsingHVP-70电控说明书HVP-70(贺星电控)1、贺星电控(HVP-70)密码锁按↗软启动键同时开电显示208按“+”至242改为ON后即可;在开机进入参数会显示“0000”解参数1,122密码为“1689”解“122”参数以后密码为“1269”2、HVP-70强制设定①进入参数122改为想要的速度值按“S”确认②进入参数002改为60按“S”确认(原参数值为80)③进入参数051改为OFF按“S”确认④HVP-60参数051原值为“3”改为“4”即可⑤锁机参数242改变即可(一般不用)3、参数“176”虚拟定位功能解说①当“176”设为“A”有两个停针位,设定错误时显示“Er-0。

7”②设为“A”时上定位179PVA:剪线后的上定位置③设为“A”时下定位181PDA:下停针位置④设为“B”时也有179、181但多一183针杆最高位置⑤设为“OFF”时外挂或定位器,设定不当时显示“Er-0。

7”4、参数127,138的功能解说①127:查看历史最高电压②128:查看历史最底电压③129:查看现在电压④130:限定最高电压(设定工厂最高电压315V,设定不当时显示“Er-0。

5”示错误“Er-0。

4”解除时查看130)⑤131:限定最底电压(设定出厂时电压100V)⑦136:自动测试时间间隔的时间(停下来的时间)⑧137:自动测试马达转动时间⑨138:自动测试5、错误码分析⑴Er-051和Er0。

1:系统过载,解决方法:参数164家大到11,出厂值为10,不能太大会影响电控。

判断方法:送电后就显示Er051或Er01为马达坏⑵Er02:电控问题⑶Er04:参数130设置不当或F1保险丝坏;0。

6A电网电压过高⑷Er05:电压过底参数131设置不当或电控问题⑸Er07:先把参数118设为ON再踏是否工作,不动是电控或马达坏,如果会动是传感器坏或检查176是否为“A”模式或贯穿力不够或车起来较慢,可把169参数调大⑹Er08:确定电控问题⑺Er09:抬压电磁铁问题(接触不良或线圈短路)或电控问题,检测电磁铁时把所有电磁铁的线拔掉看故障码是否清除⑻Er011:先把参数121如设为OFF再按Er07的处理方式即可⑼Er012:检查118是否设为ON,设为ON会显示Er012为电控问题⑽Er014、Er015:如有OP装置拔掉,如无效则电控坏⑾Er016:马达转动标志不动,剪线是否复位或线路是否断路或安全开关“75”是否打开⑿无故障码车头不动,控速板或电控坏⒀走动时开始慢是参数51设定不当或马达坏2、LK-1900ASS显示“E220、E221”1、按“M”同时开电“哔”2声后按“一”键至参数245后按准备键,在再按复位键清“0”在按“M”键即可(参数“17”为键盘锁;“24”为恢复出厂)2、LK-1900恢复出厂设置①按准备键+R同时开电显示01--②在按P3+切换键③在按“一”键显示99-0(打开花样)④在按准备键进入99-0功能⑤更改99-0后确认即可3、龙帝新款电控D-800(切线时针杆多跑一针)?按“M”开电显示“A1”按“▼”至“A25”按“▼”示“16”在按“▲”改为“56”按“E”确认。

韵升YSZ 电控说明书

韵升YSZ 电控说明书
— 12 —
注: 1. 在所有缝纫过程中,进行剪线动作,缝纫机将立即剪线,且不会再进 行后续动作。例如:定长缝过程中进行剪线动作,缝纫机会剪线,且 停止定长缝动作。 2.当前加固完成时,立即进行剪线动作,缝纫机将剪线,不再进行后加 固动作。 3.为了防止误操作,当踏板踩下时,开启电源,系统会自动保护。因此, 在电源开启前,请不要踩踏板。 4.当皮带手轮上不安装针位传感器时,控制器具有离合器功能,此时, 不再检测针位,剪线拨线功能被禁止。
2 安装说明 ……………………………………………………… 3
2.1 安装步骤 2.2 安装针位传感器 2.3 安装控制箱 2.4 安装连杆 2.5 安装电源开关 2.6 安装操作面板 2.7 连线 2.8 调节针位传感器 2.9 安装皮带防护罩
3 伺服系统使用说明 ………………………………………… 12
缝纫机不动之后再拆卸。 7 启动电源开关前,先确定“上停针”位是否正确,如发现错误应该按说明
书立即改正。 8 每次开启电源开关时,请不要踩动缝纫机的脚踏板。 9 关闭控制系统电源后再次启动时,应相隔十秒以上。
10 在进行以下操作时,请事先关闭系统供电电源: ◆在控制器上插拔任何连接插头时; ◆每次穿线时; ◆翻抬缝纫机机头时; ◆修理或作任何机械上的调整时; ◆在缝纫机闲置不用的时候。
—2—
2 安装说明
2.1 安装步骤
第一步:安装针位传感器 第二步:安装控制箱 第三步:安装连杆 第四步:安装电源开关 第五步:安装操作面板 第六步:连线 第七步:调节针位传感器 第八步:安装皮带防护罩
2.2 安装针位传感器
(1) 将针位传感器安装在缝纫机机头上 (图 1、3、5) ,确保针位传感器 与机头主轴同心,使螺钉在腰形孔的中间位置,紧固螺钉,且传感器 塑料盒不能变形。

电控使用说明书

电控使用说明书

电控使用说明书一、概述:控制系统采用了比率设定箱对施胶机及其它分部变频器调速单元实施集中控制、无级调速,所用的新一代通用变频器SAMCO-i的主电路采用了带有驱动电路和电流保护、温度保护等电路的半导体开关器件IPM,而且在控制电路中采用了高速32位的RISC来作为CPU,并采用了超密度的LSI(大规模集成电路),控制模式方面则配备了高性能的(无速度传感器控制模式)和(v/f控制模式)两种控制方式,其加减速特性更为优越,输出电压更加稳定。

分部名电机型号及规格变频单元⒈施胶 Y160L-4,15kw SAMCO-iHF 二、技术介绍:本机的电控系统,采用了交流变频调速分部控制系统。

系统选用了日本SANKEN公司制造的SAMCO-i系列变频调速装置,SAMCO-i系列产品在主电路中采用了IGBT功率模块,控制单元为片状总线分层结构,参数设置方便,具有自诊功能简单,语言叙述通俗易懂等特点。

在系统参数,软件功能方面具有广泛的可调范围和适应性,所以适应纸机生产的高精度稳速的要求。

三、使用条件:⒈海拔高度不超过1000m(3000尺)的室内。

⒉周围环境介质温度-10~40℃。

⒊周围介质相对湿度90%以下(无水珠凝结现象)。

⒋没有导电、易爆炸尘埃与足以腐蚀金属和破坏绝缘的气体。

⒌震动不大于0.5kg或无冲击的场所。

四、技术性能和电气参数(对于单分部而言):⒈静态精度──在电网电压变化3Φ380V ±15%,频率变化容限48Hz ~62Hz ,负载变化±12%和温度变化±10℃时,系统的静态精度<±0.1%。

⒉动态速降──在上述干扰下,最大动态速降Δη≤0.5%; ⒊动态调整时间──在上述干扰条件下,最大调整时间Δt ≤0.25s ; ⒋动态精度──在上述干扰条件下,Δη×Δt ≤0.125%s ;⒌稳速精度──开车1小时后,测定8小时内的速度漂移≤0.1%;⒍转速变化率──δ=10%额定转距时转速-额定转距时转速对应频率的最高转速 ×100% δ<±1%⒎调速范围──0.5~400Hz (包含特殊图形)⒏保护动能──检测和跳闸,过电流失速防止,过电流限幅,短路及接地障碍的保护,电子热敏器,过电压失速防止,输入欠压保护,瞬时停止保护。

深圳积聚500电控说明书

深圳积聚500电控说明书

深圳积聚500电控说明书一、产品概述深圳积聚500电控是一款专为电子设备控制而设计的控制器。

它采用先进的电路设计和可靠的电子元件,能够实现对电子设备的精确控制和监测。

该控制器适用于各种电子设备,如家电、工业设备、医疗设备等。

二、主要功能1. 控制功能:深圳积聚500电控能够实现对电子设备的开关控制、调节控制和定时控制等功能。

用户可以根据需要自定义控制参数,实现对设备的精确控制。

2. 监测功能:该电控具备实时监测电流、电压、功率等参数的能力。

通过配合触摸屏或显示屏等设备,用户可以直观地了解设备的工作状态,及时发现并处理异常情况。

3. 保护功能:深圳积聚500电控具备多种保护功能,如过载保护、短路保护、过压保护等。

当设备发生异常情况时,该电控能够及时切断电源,保护设备和使用者的安全。

4. 通信功能:该电控支持多种通信方式,如RS485、Modbus等。

用户可以通过与其他设备的通信,实现对电控的远程控制和监测。

三、使用方法1. 安装:将深圳积聚500电控固定在电子设备上,并连接好电源和控制信号线。

2. 参数设置:接通电源后,根据设备的需求,使用触摸屏或显示屏等设备设置控制参数,包括开关控制、调节控制和定时控制等。

3. 监测与操作:通过触摸屏或显示屏等设备,实时监测设备的工作状态,包括电流、电压、功率等参数。

根据需要,可以进行设备的开关操作、调节操作和定时操作等。

4. 远程控制:如果需要实现对电控的远程控制和监测,可以通过RS485、Modbus等通信方式与其他设备进行连接,并按照通信协议进行操作。

四、注意事项1. 在使用深圳积聚500电控前,请仔细阅读本说明书,并按照操作指引正确安装和操作设备。

2. 请确保电控与电子设备之间的连接正确,以免引起不必要的故障。

3. 在进行参数设置时,请根据设备的要求进行合理的设置,避免超负荷运行或其他不良情况的发生。

4. 使用过程中如发现设备异常,请及时切断电源,并联系售后服务中心进行维修。

中捷A5300电控说明书

中捷A5300电控说明书

中捷A5300电控说明书
安全操作注意事项:
1缝制时请务必把目光放在针上。

请勿触碰手轮、挑线杆、针或其它运动部件。

2.在下列情况下,请记得关闭电源开关并拔出电源线:
操作完毕时更换或拆卸针或其它任何部件时使用过程中发生断电时维修缝纫机时,无人看管缝纫机时。

3.请勿在脚踏控制器上存放任何物品。

4、请必将电源线插头直接插入墙壁中的电源插座。

请勿使用拖线板接插电源。

延长使用寿命的注意事项:
1存放缝纫机时,请避免阳光直射或湿度高的场所。

请勿在空间加热器、熨斗、卤素灯或其它高温物体附近使用或存放缝纫机。

2.清洁外壳时只能使用中性肥皂或洗涤剂。

苯、稀释剂和洗涤粉等可能会损伤缝纫机外壳,切勿使用。

3.请勿让缝纫机从高处跌落或使之受到撞击。

4.当更换或安装任何组件、压脚、针或其它部件时,请务必参考本使用说明书以确保正确安装。

修理或调整注意事项:
当本缝纫机发生故障或需要进行调整时,首先请参考使用说明书末尾故障排除表,自己进行检查和调整缝纫机。

如果自己无法解决问题,请向当地授权的Brother代理经销商咨询。

鲍麦一体电控说明书

鲍麦一体电控说明书

鲍麦一体电控说明书
1、起缝速度调节。

由于考虑到润滑问题,刚开始缝制慢一点对机器有利,1和8键,按住p键不放再按8键,显示pd-0000,再按p 键,显示1000200,参数标号100,后面对应的参数是200,即表示缝纫机起缝速度是每分钟200转,参考参数就是200,调节11,12键改变参数。

再按3键变101参数标号,表示缝纫机自由缝最高速,一般限速3500转,参数102多段缝最高速、105剪线速度、107慢速起缝针数、108慢速起缝速度、110前固缝速度、111后固缝速度均以此类推。

2、脚踏板灵敏度调节。

参数标号显示方法同上。

3、上停针位调整。

按P键和7键(剪刀标),显示:0240000,然后转动缝纫机手轮,让机针停止到想要的位置,数值显示如0240325,再按住p键+16键,则显示数值归零,设置完成,按p键退出。

4、一键恢复出厂设置。

按p键和7键(剪刀标)显示0240000,长按3键(F)三秒以上,显示空白,表示正在恢复出厂参数,此时切勿断电,等到显示:8888888,设置完成。

Futaba S3010 电控系列说明书

Futaba S3010 电控系列说明书

感谢您购买本产品!无刷动力系统功率强大,错误的使用可能造成人身伤害和设备损坏。

我们强烈建议您在使用设备前仔细阅读本说明书,并严格遵守规定的操作程序。

我们不承担因使用本产品而引起的任何责任,包括但不限于对附带损失或间接损失的赔偿责任;同时,我们不承担因擅自对产品进行修改所引起的任何责任。

我们有权在不经通知的情况下变更产品设计、外观、性能及使用要求。

· 电调与相关连接部件连接前,请确保所有电线和连接部件绝缘良好,短路会毁坏电调。

· 请务必仔细连接好各部件,若连接不良,您可能不能正常控制赛车,或出现设备损坏等其他不可预知的情况。

· 使用此电调前,请认真查看各动力设备以及车架说明书,确保动力搭配合理,避免因错误的动力搭配导致电机超载,最终损坏电调。

· 内置多种常用模式(如:零进角Zero Timing闪灯模式、一般练习模式、STOCK 竞赛模式),适合所有竞赛,即选即用。

电调的设定参数可以导入导出,便于车手相互交流和借鉴彼此的设定。

· 体积非常之小(31.6x25.8x16.2mm),车架布局更方便;重量非常之轻(不含线重量仅为23.5g),低重量为车架的平衡提供更多的可调空间。

· 内置BEC升压电路,BEC最大输出电流高达6A,且支持 6V和7.4V 切换,轻松驱动各种强力舵机及高压舵机。

03产品特色02注意事项05连接电子调速器06设置电子调速器设定油门行程1XERUN XR10 STOCK SPEC 1S车用无刷电子调速器使用说明书01声明1. 连接马达:连接有感无刷马达与无感无刷马达的方式有差异,请务必遵照如下接线方式: · 连接有感无刷马达时:电调与马达相连有严格的线序要求,电调的#A/#B/#C必须与电机的#A/#B/#C三线严格一一对应,用6针感应线把电调与电机的感应口对接。

若有感无刷马达未接上感应线,则电调会工作 在无感模式,相当于电调连接无感无刷电机。

日圣R1电脑缝纫机电控说明书

日圣R1电脑缝纫机电控说明书

日圣R1电脑缝纫机电控说明书
第一步:先按住p键,再按剪刀键,即进入监控模式.默认为日圣R1号监控参数。

第二步:长按F键3秒以上,开始一键恢复机头厂家参数,显示横杠,表明正在恢复参数,此时监控器切勿断电或拔出操作面板插头。

在显示全是8888888时,表明机头厂家参数恢复完成。

上停针位调整
控制系统在恢复出厂后,可根据需要重新设置上针位!
第一步:先按住p键,在按剪刀键,即进入监控模式,默认为024号监控参数,此时液晶屏显示当前角度。

如零度,表明此位置为系统当前默认的上停针位置。

第二步:移动手轮,让挑线杆到上停针位置或希望调到合适的位置,此时液晶屏显示调整后的上停针位,如124.
第三步:先按住p键,再按……自由缝键,使机械偏转角度归零,上停针位设置完成,最后按p键退出。

日圣R1电控恢复出厂设置:按S键打开电源、显示屏显(5555)按S 键确认、把(5555)改成(1111),按S键确认、再改成(2222),然后再按S确认、再改成(5555)再按S键确认、关闭电源重新打开电源即恢复出厂设置。

日圣R1圆头锁眼机如何恢复出厂设置:1.进入系统设置,2.按设置本参数按钮,3.利用三角键翻页查到RESET键,4.按一下该键。

日圣R1电控箱怎么恢复出厂设置:进入参数21号,将0000改为0088就可以了(迅利iii)。

迅利II在21号参数,0000改为0033就可以了。

14、兄弟(brother)KE-430D套结机ssc-9500B恢复出厂设置:按RESET键开机,进入3 长按RESET 恢复出厂。

韵升YSZ 电控说明书

韵升YSZ 电控说明书
— 13 —
4 操作面板功能及使用说明
操作面板的操作模式分四种:用户模式、技术员模式、系统员模式、监 测模式。用户模式为使用模式,仅能使用操作面板上所提供的功能。而技术 员模式和系统员模式能看到各种功能背后的技术参数设置情况,能对参数进 行修改,是进行操作模式的基础。监测模式是对实时电压、实时电流、实时 转速、版本号检测的一种模式。
把电源开关安装在缝纫机台板的右下方。
2.6 安装操作面板
将操作面板安装在缝纫机的机头上,并拧上三个固定螺钉。
—8—
2.7 连线
控制箱上与缝纫机、针位传感器、操作面板、电源线的连接接口示 意图,如图 10 所示。
(图 10)
引脚号 1 2 3 4 5 6 7 8 9 10 11 12
A型 功能
剪线电磁铁 拨线电磁铁 倒缝电磁铁 倒缝开关 抬压脚电磁铁
— 12 —
注: 1. 在所有缝纫过程中,进行剪线动作,缝纫机将立即剪线,且不会再进 行后续动作。例如:定长缝过程中进行剪线动作,缝纫机会剪线,且 停止定长缝动作。 2.当前加固完成时,立即进行剪线动作,缝纫机将剪线,不再进行后加 固动作。 3.为了防止误操作,当踏板踩下时,开启电源,系统会自动保护。因此, 在电源开启前,请不要踩踏板。 4.当皮带手轮上不安装针位传感器时,控制器具有离合器功能,此时, 不再检测针位,剪线拨线功能被禁止。
1 产品介绍
1.1 概述
YS 型平缝机数控交流伺服系统是专为工业平缝机开发的驱动系统,她 是机、电、磁一体化设备,此数控交流伺服系统应用目前世界上先进和经济 的 CPU,集中了电力电子应用、数控软件开发和电机制造等多项自主开发生 产能力。我们目前推出 YS 型平缝机数控交流伺服系统的宗旨是为民族服装 工业服务,降低服装工业的生产成本。因为 YS 型平缝机数控交流伺服系统 具有节电、省线、价格实惠等优点。为了满足服装工业更高的要求,我们也 开发推出了自动化程度更高的系列产品。

速普电控说明书

速普电控说明书

速普电控说明书速普电控说明书1. 产品概述速普电控是一款多功能的电控系统,可用于各种电器设备及工业自动化控制系统。

本说明书将详细介绍速普电控的功能、特性以及使用方法。

2. 功能特性速普电控具有以下主要功能特性:2.1 控制功能速普电控提供强大的控制功能,可以实现对电器设备的开关、调节以及定时控制等操作。

用户可以通过连接速普电控系统与电器设备,并通过外部设备(如按钮、开关、传感器等)或通过远程控制器进行控制。

2.2 安全性速普电控具备完善的安全保护功能,包括电流过载保护、电压过高/过低保护、短路保护等。

当电器设备出现异常情况时,速普电控会自动断开电源,以避免损坏设备或发生电火灾等安全问题。

2.3 多种控制模式速普电控支持多种控制模式,包括手动模式、自动模式以及定时模式。

用户可以根据实际需求设置不同的模式,在不同的场景下灵活控制电器设备。

2.4 节能环保速普电控具备节能环保的特性,可以根据用户设定的时间段进行智能控制,例如根据室内光线强度自动调节灯光亮度,或根据室内温度自动调节空调工作模式。

3. 使用方法3.1 连接与安装首先,将速普电控与待控制的电器设备进行连接。

确保连接线路的正确性,并注意接线的稳固性和固定性。

接下来,按照速普电控的说明书进行正确的安装,包括接地、接电源等步骤。

确保安装过程中按照要求进行,并注意安全使用。

3.2 设置控制模式在连接和安装完毕后,用户可以根据实际需求设置控制模式。

速普电控通常提供一个控制面板,用户可以通过按钮或触摸屏等方式进行设置。

根据不同的模式设置相应的参数,例如定时开关的时间、温度范围等。

3.3 远程控制速普电控还支持远程控制,用户可以通过连接互联网将速普电控系统与手机或电脑等外部设备进行连接。

在外出时,用户可以通过手机APP或电脑软件进行远程控制,实现对电器设备的控制。

3.4 其他功能设置除了基本的控制功能外,速普电控还提供其他附加功能的设置,例如声音提示、亮度调节、报警设置等。

奥德克罗拉车电控说明书

奥德克罗拉车电控说明书

奥德克罗拉车电控说明书摘要:1.引言2.奥德克罗拉车电控系统的概述3.电控系统的操作方法4.电控系统的维护与保养5.电控系统的故障排除与注意事项6.总结正文:【引言】奥德克罗拉车电控说明书旨在为车主和维修人员提供关于奥德克罗拉车辆电控系统的详细信息。

通过本说明书,您可以了解电控系统的功能、操作方法、维护保养以及故障排除等方面的知识,从而更好地使用和维护您的爱车。

【奥德克罗拉车电控系统的概述】奥德克罗拉车的电控系统采用了先进的电子技术,对车辆的各个系统进行集中控制。

电控系统主要包括发动机控制系统、自动变速器控制系统、制动控制系统、转向控制系统、空调控制系统等。

这些系统协同工作,为驾驶员提供舒适的驾驶体验和安全性能。

【电控系统的操作方法】1.发动机启动:按下钥匙开关,车辆将进行自检,自检完成后,踩下制动踏板并按下启动按钮,发动机会自动启动。

2.车辆行驶:驾驶员通过油门踏板和制动踏板来控制车辆的速度和停车。

3.自动变速器:根据油门踏板的位置和车速,自动变速器会自动选择合适的档位。

在行驶过程中,驾驶员可以通过换档器进行手动换档。

4.制动控制系统:当驾驶员踩下制动踏板时,制动控制系统会根据踩下力度的大小自动调整制动力度。

5.转向控制系统:驾驶员通过转动方向盘来控制车辆的行驶方向。

电控系统会根据驾驶员的操作自动调整转向助力的大小。

6.空调控制系统:驾驶员通过空调控制面板来设置空调的工作模式和温度。

【电控系统的维护与保养】1.定期检查:根据车辆的使用情况,定期检查电控系统的各个部件,如传感器、执行器等,确保其正常工作。

2.故障诊断:如果发现电控系统存在异常,应使用专业的诊断仪器进行故障诊断,并根据诊断结果进行相应的维修。

3.软件升级:随着技术的不断发展,电控系统可能会需要进行软件升级。

请到指定的维修站点进行升级操作。

4.防潮防尘:电控系统对环境湿度有一定要求,请确保车辆停放的地方干燥通风,避免潮湿和灰尘。

【电控系统的故障排除与注意事项】1.故障排除:遇到电控系统故障时,应首先使用诊断仪器进行检测,根据诊断结果进行相应的维修。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电气控制系统系统概述电控系统控制全线有四个控制柜组成:电源驱动控制柜、前处理控制柜两个以及烘干固化控制柜组成。

其中电源驱动控制柜给整个电控系统配电,前处理控制柜控制各个喷林泵、排风机、液槽温度、三个燃烧机,烘干固化控制柜控制烘干和固化的各个风机以及相应的温度。

系统的操作模式采用面板按钮的形式。

各部分介绍电源驱动控制柜电源控制柜的作用是为整条生产线接通和关断电源,断路器采用上海人民电器厂生产RMM1系列产品,此断路器具有欠压、过载等多种保护功能。

驱动为双驱动变频调速系统,采用自主研发的调速装置对电机同步进行调节。

本柜具有电压、电流显示,可以随时观测三相电压及三相电流。

前处理控制柜前处理柜用来控制前处理部分的喷淋泵、热水泵、换热泵等及各热槽的温度.预脱脂和脱脂采用燃烧机直接加热,其控制有槽液的温度和液位同时作用。

当液位低于下限时,燃烧机停且产生声光报警,提醒工作人员及时补充槽液。

另外,各个槽子都有液位计,当液位低于下限时,操作面板上的报警灯就亮.预脱脂和脱脂的槽温度由SR92直接控制燃烧机进行加热,当温度高于上限时就会使燃烧机停,低于下限时要求燃烧机启动。

磷化槽温度是有热水槽间接加热的,当温度低时要求热水换热泵启动,通过换热板加热.而热水槽是有SR91直接控制燃烧机进行热水加热.烘干固化控制柜1 单位地址:天津市红桥区丁字沽一号路268号本柜主要控制烘干室和固化室的温度,采用热风循环加热方式,烘干室4台热风机,而固化室有6台热风机。

由两个SR92温控仪分别控制烘干和固化两台燃烧机一段火和二段火来达到控温目的。

感温头采用Pt100热电阻,温控仪采用日本进口仪表SR-92,用温控仪的高限报警控制燃烧机的一段火,调节输出来控制燃烧机的二段火。

为了提高燃烧头的使用寿命,电路设计了联锁功能,即只有开启所有的热循环风机,才能开启燃烧机电源。

反过来,只有断开燃烧机电源后,并且经过一定的时间约15分钟延迟,热循环风机才能自动停止运行。

生产线的操作步骤及注意事项启动前注意事项:1、检查输送链,确保其沿线无阻挡等,并检查驱动各急停按钮。

2、检查各液槽,确保其液位高度。

特别是预脱脂,脱脂,热水槽。

3、检查各液槽管路阀门、各液化气输送管路阀门。

4、检查电控柜“来电指示”,确保送电到位。

5、检查电控柜中各断路器、空气开关、单联开关,确保其闭合。

电源驱动控制柜操作(启动)1、给电控柜送电即安[SB4]启动按钮,“送电指示”灯(绿)亮。

2、启动驱动电源“正常”[SA1]旋钮,电控柜中变频器显示频率。

3、长按“预警”[SB3]按钮,警示悬链运行。

4、启动驱动“启”[SA2]旋钮,“驱动1”和“驱动2”灯(绿)亮,驱动运行。

5、启动完驱动,下一步要按下[SB6]PLC启动.电源驱动控制操作(停止)1、旋转驱动“停”[SA2]旋钮,“驱动1”和“驱动2”灯(绿)灭,驱动停止。

2、旋转驱动“正常”[SA1]旋钮至“0”位置,停止变频器。

3、按下“停止”[SB2](红)按钮,切断电控柜电源,“送电指示”灯(绿)灭。

2 单位地址:天津市红桥区丁字沽一号路268号前处理控制柜操作整个生产线除了控制电源和驱动外,由PLC控制.根据启动各个工位,按相应的面板按钮.按下[SB6]启动控制电源PLC.[SB7]按钮按下是停止给PLC供电..触摸屏控制功能的使用:一控制范围:前处理、烘干部分所有设备的相关元件。

(具体为;热水洗泵、预脱脂泵、脱脂泵、水洗1、2泵,表调泵,水洗3、4泵,铬化泵,水洗5、6泵,前处理风机1、2,热水洗加热器,预脱脂加热器,脱脂加热器,表调加热器、铬化加热器,烘干风机1-4,烘干燃烧机,烘干强排风机1、2及相关的报警器等)二画面功能调用:主画面设有自动功能、工作状态、故障显示、手动操作、密码保护、使用说明六个功能。

自动功能分为自动开机和自动关机,启动自动开机是根据工艺顺序依次启动每个设备,自动关机根据工艺顺序依次关闭所有工作设备。

工作状态:集中显示PLC所控制的所有器件状态。

故障显示:集中显示常见的相关工位的故障状态。

开启A、自动模式按下“自动开”(红),全线按时序自动开启。

按下“自动关”,全线按时序自动停止。

B, 手动模式:包括手动操作按钮及显示个工位状态。

手动操作:密码保护:防止非指定人员操作。

需要输入正确的密码才可以进入到主菜单。

密码保护:防止非指定人员操作。

需要输入正确的密码才可以进入到主菜单。

使用说明:对该系统的操作作出说明。

通过该功能可以学习如何使用该系统。

本系统的最终解释权属于天津七所高科技公司。

关机建议使用“自动关机”功能进行关机。

等待风机全部关闭后,关闭所有温控仪表。

然后点按“控制断电”钮,“控制电源”灯灭。

最后关闭总电源开关。

3 单位地址:天津市红桥区丁字沽一号路268号触摸屏使用注意事项1、工作过程中PLC不能断电,否则其所控制元件将立即停止工作。

2、不要随意关闭热循环烘干风机,防止加热室持续高温。

一定要在烘干热循环风机停止后再停悬链,以免其在烘干道内局部过热。

3、本系统运行前,控制所有工位的空气开关都应该合上。

当某空气开关没有合上时,PLC将无法控制其对应设备的工作状态,并报警。

当所有空气开关合上时,执行“自动开机”功能将会启动每个设备。

只需要启动部分设备建议使用手动功能。

4、手动操作时应按照工艺要求合理安排启动次序。

每次只能启动一个设备,启动间隔时间(根据设备功率大小)在15秒之上。

5、烘干热循环风机1-4必须在烘干加热起之前全部启动,任何一台烘干热循环风机停止或故障,烘干燃烧器将立即停止工作。

6、烘干加热室升温后,烘干热循环风机应持续工作。

在“自动关机”功能下,燃烧机停止后,风机将继续运转30分钟再停止。

7、脱脂、超声波槽液位低于低位设定值时,补液泵自动启动。

高于高位设定值时,补液泵自动停止。

8、“自动开机”功能开始后,若需要全线停机,则按“急停”;若需要某正在运行的设备停机,则在“手动操作”下按相应设备的“停止”按钮。

触摸屏出现“连接超时”错误时,应检查触摸屏与PLC的连接。

手动操作全线运行:1、按下“控制电源”[SBP1](绿),控制系统指示灯亮。

2、按下“前处理仪表电源”(绿),前处理温控仪、液位仪打开,检查各温控仪温度设定,检查各温度及液槽液位是否报警。

3、依次按下“热水洗”(绿)->“预脱脂”(绿)->“脱脂”(绿)->“表调”(绿)->“铬化”(绿)各温控仪启动按钮。

启动各加热液槽至指定温度。

4、按下“烘干仪表电源”(绿),烘干温控仪打开,检查各温控仪温度设定。

5、依次按下“烘干循环风机1、2、3、4”(绿)。

6、按下“烘干燃烧机”(绿)7、加热烘干炉至指定温度。

(50分钟左右)8、依次按下“热水洗泵”(绿)-> “预脱脂泵”(绿)-> “脱脂加超声波泵1”(绿)-> “水洗1泵”(绿)->“水洗2泵”(绿)->“表调泵”(绿)-> “水洗3泵”(绿)->“水洗4泵”(绿)。

4 单位地址:天津市红桥区丁字沽一号路268号->“铬化泵”(绿)-> “水洗5泵”(绿)->“水洗6泵”(绿)。

纯水洗泵”(绿)9、依次按下“排风机1”(绿)、“排风机2”(绿)、。

全线启动手动操作停止隧道及烘干控制柜操1、依次按下“热水洗泵”(红)->“预脱脂泵”(红)->“脱脂泵+超声波”(红)->“水洗1泵”(红)->“水洗2泵”(红)->“表调泵”(红)->“水洗3泵”(红)->“水洗4泵”(红)->“铬化泵”(红)->“水洗5泵”(红)->“水洗6泵”(红)。

关闭前处理各泵。

2.依次按下“排风机1”(红)、“排风机2”(红)。

3.按下“前处理仪表电源”(红),关闭前处理各温控仪电源。

4、前处理停止运行。

5、按下“烘干燃烧机”(红),停止烘干燃烧机。

6、等待30分钟。

7、依次按下“烘干循环风机1、2、3、4”(红),停止烘干各循环风机。

8、按下“烘干仪表电源”(红),关闭烘干各温控仪电源。

9、烘干停止运行。

10、按下“控制电源”[SBP2](红),关闭控制回路电源。

全线停止完成。

全线注意事项:1、操作前应仔细阅读说明书,避免误操作。

禁止非工作人员拨动各电气开关、按钮和仪表。

2、各电机保护开关整定值不得随意调整。

3、各电控柜电源开关、总电源开关,在非特殊情况下不要带负荷分断。

4、SR91调节器不得随意按动任何设定键,否则引起设定值混乱,不能正常工作。

5、各面板上的控制开关,均为顺时针闭合,逆时针断开。

6、必须保证烘干烘道循环风机运行至温度降至70度以下,才能关闭循环换热风机。

5 单位地址:天津市红桥区丁字沽一号路268号7、在燃烧过程中如发现燃烧异常[如排烟异常、温度异常],必须立即停止燃烧,待调整燃烧机工作状态、排除异常情况后才能再度点火。

8、燃烧机具体操作与调试请参照燃烧机附带产品使用说明。

运行中普通问题及解决方法:1、驱动“故障”(红)原因1:驱动电机处链子卡住。

解决方法:先将驱动旋钮“停”,检查并找到卡住的驱动,调整卡住的链条,保证副驱动涨紧处的外面的行程开关不接触挡片。

“故障”(红)灭,重新启动驱动“启”旋钮。

原因2:变频器故障解决方法:对照变频器说明书,检查相应错误。

2、喷淋泵停原因:过流保护。

解决方法:打开电控柜,检查该泵对应的空气开关,将其“START”按下,重新启动喷淋泵。

3、燃烧机“故障”原因1:液化油阀门等关闭。

解决方法:检查并打开输送管路阀门。

原因2:燃烧机故障。

解决方法:到相应的燃烧机处,按下“RESET”即可。

6 单位地址:天津市红桥区丁字沽一号路268号。
