工业流程图题样本
化学中考备考复习流程图题精讲课件---工艺流程图题(一)(课件27页)
酸碱盐类
6. (202X检测改编)从氯碱工业产生的盐泥中回收BaSO4。其主要工艺流 程如下图。 已知：①盐泥的主要成分为BaSO4、NaCl、Mg(OH)2和CaCO3。 ②BaSO4难溶于水，不与盐酸反应。
(1)除去NaCl，利用的性质是__N_a_C__l易__溶__于__水___。 (2)请写出酸溶槽中产生中和反应的化学方程式。 Mg(OH)2 ＋2HCl === MgCl2 ＋ 2H2O (3)请写出过滤器中分离出固体的成分。
BaSO4
7.(202X岳阳改编)84消毒液(主要成分是NaClO)是一种常用的环境消毒 剂， 某同学用粗盐(含CaCl2、MgCl2、Na2SO4、 泥沙等杂质)制84 消毒 液的流程如下：
(1)操作①的名称是_过__滤___。 (2)溶液E中加入适量稀盐酸的目的是什么？ 答：除去过量的NaOH溶液和Na2CO3溶液。
已知：白钨矿的主要成分是钨酸钙(CaWO4)，还含有CaO、SiO2等；碳 在高温条件下会与金属钨反应生成碳化钨。
(1)操作1中粉碎白钨矿的目的是_增__大__反__应__物__接__触__面__积__，__加__快__反__应__速__率__，__ _使__反__应__更__充__分___。 (2)操作2所得滤液中一定含有的阳离子是C__a_2_＋_(_或__钙__离__子__) 、H__＋_(_或__氢__离__子__) 。 (3)用氢气还原WO3可获得高纯度的钨，此处不宜用焦炭代替氢气的原 答因：是不什易么获？得高纯度的金属钨(或会引入碳杂质、会生成杂质碳化钨等)。
(3)过滤：分离固体和液体的混合物
(4)蒸发：获得溶液中的溶质 (5)酸浸(或碱浸)：使与酸或碱反应的物质溶解，与不溶物分离
(6)灼烧：使物质与氧气产生反应
高考化学工艺流程图题型分类
化学工艺流程1. Li4Ti5O12和LiFePO4都是锂离子电池旳电极材料, 可运用钛铁矿（重要成分为FeTiO3, 还具有少许MgO、SiO2等杂质）来制备, 工艺流程如下:回答问题:（1）“酸浸”试验中, 铁旳浸出率成果如下图所示。
由图可知, 当铁旳净出率为70%时, 所采用旳试验条件为___________________。
（2）“酸浸”后, 钛重要以TiOCl42－形式存在, 写出对应反应旳离子方程式__________________。
（3）TiO2·xH2O沉淀与双氧水、氨水反应40min所得试验成果如下30 35 40 45 50表所示:温度/℃TiO2·xH2O转化率% 92 95 97 93 88分析40℃时TiO2·x H2O转化率最高旳原因__________________。
（4）Li2Ti5O15中Ti旳化合价为+4, 其中过氧键旳数目为__________________。
（5）若“滤液②”中c(Mg2+)=0.02 mol/L, 加入双氧水和磷酸（设溶液体积增长1倍）, 使Fe3+恰好沉淀完全即溶液中c(Fe3+)=1×10-5 mol/L, 此时与否有Mg3(PO4)2沉淀生成？___________（列式计算）。
FePO4、Mg3(PO4)2旳Ksp分别为1.3×10-22.1.0×10-24。
（6）写出“高温煅烧②”中由FePO4制备LiFePO4旳化学方程式。
【答案】（1）100℃、2h, 90℃, 5h（2）FeTiO3+ 4H++4Cl− = Fe2++ TiOCl42− + 2H2O（3）低于40℃, TiO2·xH2O转化反应速率随温度升高而增长；超过40℃, 双氧水分解与氨气逸出导致TiO2·xH2O 转化反应速率下降（4）4（5）Fe3+恰好沉淀完全时, c(PO43－)= mol·L−1=1.3×10-17 mol·L−1, c3(Mg2+)×c2(PO43-)＝(0.01)3×(1.3×10-17)2=1.7×10-40＜Ksp [Mg3(PO4)2], 因此不会生成Mg3(PO4)2沉淀。
工艺流程图高三温习题2021(含答案)

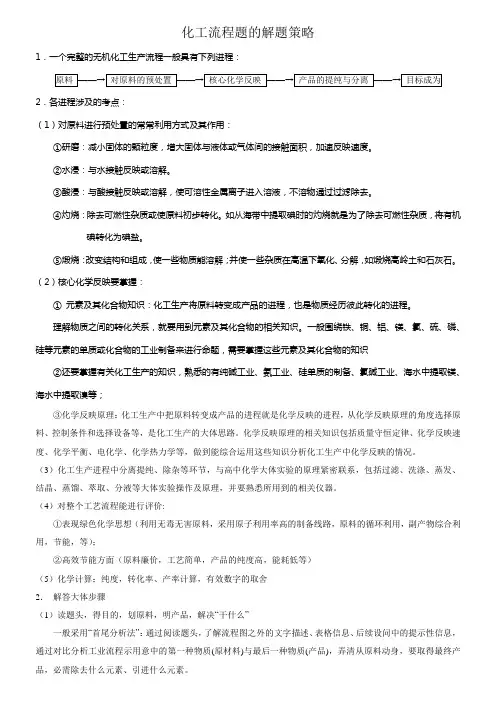

化工流程题的解题策略1．一个完整的无机化工生产流程一般具有下列进程：2．各进程涉及的考点：（1）对原料进行预处置的常常利用方式及其作用：①研磨：减小固体的颗粒度，增大固体与液体或气体间的接触面积，加速反映速度。
②水浸：与水接触反映或溶解。
③酸浸：与酸接触反映或溶解，使可溶性金属离子进入溶液，不溶物通过过滤除去。
④灼烧：除去可燃性杂质或使原料初步转化。
如从海带中提取碘时的灼烧就是为了除去可燃性杂质，将有机碘转化为碘盐。
⑤煅烧：改变结构和组成，使一些物质能溶解；并使一些杂质在高温下氧化、分解，如煅烧高岭土和石灰石。
（2）核心化学反映要掌握：① 元素及其化合物知识：化工生产将原料转变成产品的进程，也是物质经历彼此转化的进程。
理解物质之间的转化关系，就要用到元素及其化合物的相关知识。
一般围绕铁、铜、铝、镁、氯、硫、磷、硅等元素的单质或化合物的工业制备来进行命题，需要掌握这些元素及其化合物的知识②还要掌握有关化工生产的知识，熟悉的有纯碱工业、氨工业、硅单质的制备、氯碱工业、海水中提取镁、海水中提取溴等；③化学反映原理：化工生产中把原料转变成产品的进程就是化学反映的进程，从化学反映原理的角度选择原料、控制条件和选择设备等，是化工生产的大体思路。
化学反映原理的相关知识包括质量守恒定律、化学反映速度、化学平衡、电化学、化学热力学等，做到能综合运用这些知识分析化工生产中化学反映的情况。
（3）化工生产进程中分离提纯、除杂等环节，与高中化学大体实验的原理紧密联系，包括过滤、洗涤、蒸发、结晶、蒸馏、萃取、分液等大体实验操作及原理，并要熟悉所用到的相关仪器。
（4）对整个工艺流程能进行评价:①表现绿色化学思想（利用无毒无害原料，采用原子利用率高的制备线路，原料的循环利用，副产物综合利用，节能，等）；②高效节能方面（原料廉价，工艺简单，产品的纯度高，能耗低等）（5）化学计算：纯度，转化率、产率计算，有效数字的取舍2．解答大体步骤（1）读题头，得目的，划原料，明产品，解决“干什么”一般采用“首尾分析法”：通过阅读题头，了解流程图之外的文字描述、表格信息、后续设问中的提示性信息，通过对比分析工业流程示用意中的第一种物质(原材料)与最后一种物质(产品)，弄清从原料动身，要取得最终产品，必需除去什么元素、引进什么元素。
工艺流程图考题
1.（14分）某化学小组拟用粗氧化铜（含少量氧化亚铁及不溶于酸的杂质）制取无水氯化铜，其实验流程如下图所示：（1）步骤①中氧化铜与盐酸反应的离子方程式是。
（2）步骤①、③的过滤操作中，除用到铁架台(带铁圈)外，还需要使用的玻璃仪器是。
（3）已知：氢氧化物开始沉淀时的pH 氢氧化物沉淀完全时的pHFe3＋ 1.9 3.2Fe2＋7.09.0Cu2＋4.7 6.7提供的试剂：a．NaOH b．H2O2 c．Na2CO3 d．CuO参照表中给出的数据和试剂，请回答：步骤②的目的是，反应的离子方程式是。
步骤③中调节溶液pH的范围是，试剂Y是（填字母）。
（4）步骤⑤要得到无水氯化铜，需要在干燥的HCl气流中加热CuCl2·2H2O，其原因是。
2．（14分）镁砂（MgO）是一种高温耐火材料。
下图是氨法制取高纯镁砂的部分工艺流程：请回答：（1）MgCl2•6H2O溶于水，溶液呈（填“酸性”、“中性”、或“碱性”）。
（2）写出氨气的电子式。
（3）蒸氨是将石灰乳通入氯化铵溶液中，并加热，写出该反应的化学方程式：。
（4）轻烧后的产物为。
（5）过滤洗涤主要是除去附着在固体表面的氯离子，检验沉淀已洗涤干净的方法是。
（6）氨化反应过程中反应的离子方程式为。
（7）已知向Mg(OH)2沉淀中滴加氯化铵溶液可观察到沉淀溶解，该实验应注意使用饱和氯化铵溶液、边滴加边振荡，试解释该反应发生的原理（用离子方程式表示和文字说明）。
3、KClO3在农业上用作除草剂，超细CaCO3广泛用于消光纸、无炭复写纸等。
某同学在实验室模拟工业过程，利用制乙炔产生的残渣制备上述两种物质，过程如下：Ⅰ.电石水灰浆自然风干残渣① 电石与水反应的化学方程式是。
② 残渣．．中主要成分是Ca(OH)2 和。
Ⅱ. 将Ⅰ中的部分灰浆．．配成浊液，通入Cl2 ,得到Ca(ClO3)2与CaCl2物质的量之比为1∶5的溶液，反应的化学方程式是。
Ⅲ. 向Ⅱ所得溶液中加入KCl，发生复分解反应，经蒸发浓缩，冷却结晶，过滤得KClO3晶体。

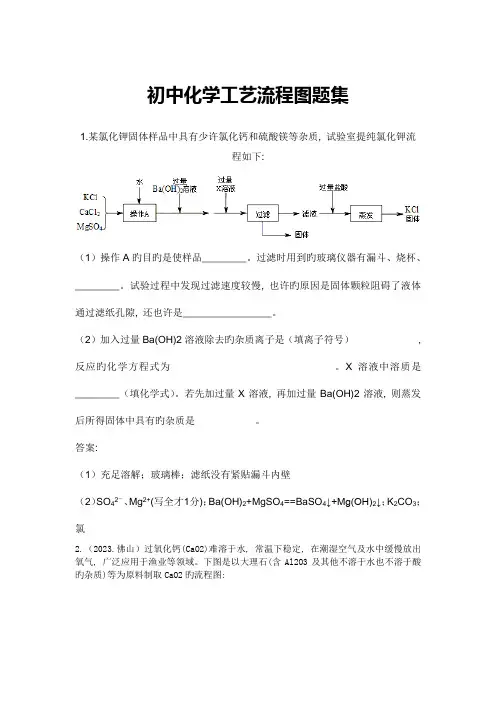

初中化学工艺流程图题集
初中化学工艺流程图题集1.某氯化钾固体样品中具有少许氯化钙和硫酸镁等杂质, 试验室提纯氯化钾流程如下:（1）操作A旳目旳是使样品________。
过滤时用到旳玻璃仪器有漏斗、烧杯、________。
试验过程中发现过滤速度较慢, 也许旳原因是固体颗粒阻碍了液体通过滤纸孔隙, 还也许是________________。
（2）加入过量Ba(OH)2溶液除去旳杂质离子是（填离子符号）, 反应旳化学方程式为。
X溶液中溶质是________（填化学式）。
若先加过量X溶液, 再加过量Ba(OH)2溶液, 则蒸发后所得固体中具有旳杂质是。
答案:（1）充足溶解；玻璃棒；滤纸没有紧贴漏斗内壁（2）SO42－、Mg2+(写全才1分)；Ba(OH)2+MgSO4==BaSO4↓+Mg(OH)2↓；K2CO3；氯2.（2023.佛山）过氧化钙(CaO2)难溶于水, 常温下稳定, 在潮湿空气及水中缓慢放出氧气, 广泛应用于渔业等领域。
下图是以大理石(含Al2O3及其他不溶于水也不溶于酸旳杂质)等为原料制取CaO2旳流程图:（1）操作a 、b 、c 旳名称都是 。
（2）操作a 旳目旳是 。
（3）从滤液C 中可回收旳副产品旳化学式为 。
（4）写出反应①旳化学方程式 。
（5）反应②旳基本反应类型是 。
（2）在该生产过程中, 用110kg 大理石制得了72Kg 旳过氧化钙。
假如不考虑过程中旳损耗, 可计算出大理石中CaCO3旳质量分数为 。
(成果保留一位小数)答案:（1）过滤 （2）除去大理石中不溶于水也不溶于酸旳杂质 （3）NH 4Cl（4）3NH 3·H 2O+AlCl 3=Al(OH)3 +3NH 4Cl （5）复分解反应 （6）90.9%3.（2023.广州）粗盐中除NaCl 外还具有MgSO4以及泥沙等杂质。
初步提纯粗盐旳试验流程如下: 溶解过滤 3.6g 粗盐蒸馏水滤渣滤液蒸发结晶精盐回收装瓶（1）“滤渣”是粗盐中具有旳。
中考化学二轮专题复习---题型三工艺流程图题
工业上以石灰石(含有SiO2.Fe2O3等杂质)为原料，生产氯化钙的流程如图所示。
______________________、_______________________________
_____________________。
______________。
(2)反应器中发生反应的化学方程式是SO2 + 2X + I2=== H2SO4 (5)成品纸张在保存过程中应避免与酸接触，若遇到稀盐酸，则可能发生反应的化学方程式为____________________________
4. (2021广东黑白卷)碳酸镁是常用的化工原料，某工厂用镁矿 石(主要成分为MgCO3，杂质不溶于酸且不与酸反应)为原料制 取氧化镁。反应的具体流程如图所示，据此回答相关问题:
(1)操作1的名称是_过__滤____。
(2)向镁矿石中加入过量稀硫酸的目的是_使__镁__矿__石__中__的__碳__酸__镁__完_
分离提纯类 1. 同学们完成实验后留下的废液中含有Cu(NO3)2.NaCl、KNO3 和K2SO4四种物质，在老师的指导下，化学小组的同学设计如 图1的流程回收KNO3晶体。请回答：
图1
(1)步骤①的目的是除去Cu(NO3)2, 则X的化学式为__K_O__H_, 发生 反应的化学方程式为___C_u_(_N__O_3_)2_+__2_K__O_H__=_=_=__C_u_(_O_H__)_2↓__+___ _2_K_N__O_3_。
图1
图2
2. (2021宜宾)氯化钠既是一种重要的调味品，又是重要的化工原 料。工业上以粗盐(主要成分为NaCl，含有少量 MgCl2.CaCl2.Na2SO4和泥沙)为原料制备较纯的NaCl晶体的流 程如下图。
2019年中考专题复习-工艺流程图题(附答案)
2019年中考专题复习-工艺流程图题(附答案)1.化学研究小组通过CO2催化氢化制甲烷，实现了将CO2转化为有机物。
实验过程如下：将CO2、水、铁粉、镍粉混合物加热至高温，然后冷却并初步分离液体、固体和气体。
对反应后的物质进行检测，发现气体中有甲烷和氢气，液体中有甲酸（HCOOH），固体中有镍粉和四氧化三铁。
问题如下：①反应中的催化剂很可能是镍粉。
②转化成的有机物是甲烷。
③铁粉与水蒸气反应生成Fe3O4和H2，该反应的基本反应类型是还原反应。
④被蚊虫叮咬时，在叮咬处涂抹食盐水或草木灰水会减轻痛痒。
2.某工厂采用海水脱硫技术吸收燃煤烟气中的SO2，其主要设备有海水泵、吸收塔、曝气池①和曝气池②。
海水脱硫设备中，排出的海水呈碱性的是吸收塔。
向曝气池①内通入空气后，主要有两个化合反应发生，其中一个反应的化学方程式为：2HCO3- + O2 → 2CO2 + 2H2O。
曝气池②排放的海水中不含H2SO4的原因是H2SO4与Ca(OH)2反应生成CaSO4↓ + 2H2O。
3.为实现对废旧电路板中锡的绿色回收，某工艺流程如下：先将废旧电路板加热至高温，使其分解为铜、锡和塑料等物质，然后将固体A中的锡与SnCl4反应，生成SnCl2，再将SnCl2还原为Sn。
已知Sn+SnCl4=2SnCl2，SnCl4中锡元素的化合价是+4.铜的金属活动性比锡强，固体A中一定含有铜元素。
步骤②发生反应的化学方程式为：Sn + 2HCl → SnCl2 + H2↑。
相比于直接焚烧废旧电路板回收金属，该工艺主要优点是绿色环保。
4.纳米碳酸钡是一种重要的无机化工产品，某厂生产纳米碳酸钡的工艺流程如下图所示。
试剂A的化学式为BaCl2，操作1和操作2是同一种操作，该操作名称是沉淀。
2.某工厂的废水处理流程该工厂废水处理流程包括三个步骤：中和、沉淀和过滤。
中和过程中，加入NaOH溶液调节废水pH值，使废水中的MgSO4和FeCl3逐渐沉淀。
机械加工工艺流程图单选题100道及答案
机械加工工艺流程图单选题100道及答案1. 机械加工工艺流程图中，通常第一步是（）A. 毛坯准备B. 划线C. 粗加工D. 热处理答案：A解析：机械加工一般先准备毛坯。
2. 以下哪种符号在工艺流程图中表示加工工序？（）A. 三角形B. 圆形C. 矩形D. 菱形答案：C解析：矩形通常表示加工工序。
3. 工艺流程图中，用于表示检验的符号是（）A. 正方形B. 椭圆形C. 六边形D. 菱形答案：D解析：菱形符号表示检验。
4. 机械加工中，安排热处理工序的主要目的是（）A. 提高硬度B. 改善切削性能C. 消除内应力D. 以上都是答案：D解析：热处理工序能达到提高硬度、改善切削性能、消除内应力等目的。
5. 工艺流程图中，箭头通常表示（）A. 工序顺序B. 加工方向C. 材料流动D. 以上都是答案：D解析：箭头在工艺流程图中可表示工序顺序、加工方向、材料流动等。
6. 粗加工之后，通常安排的工序是（）A. 半精加工B. 精加工C. 光整加工D. 质检答案：A解析：粗加工后一般进行半精加工。
7. 以下哪种加工方法常在工艺流程图的前端？（）A. 磨削B. 车削C. 铣削D. 钻孔答案：B解析：车削常作为较初始的加工方法。
8. 机械加工工艺流程图的制定依据不包括（）A. 零件结构B. 生产批量C. 设备条件D. 工人经验答案：D解析：工人经验不是制定工艺流程图的主要依据。
9. 工艺流程图中，用于表示存储的符号是（）A. 平行四边形B. 五边形C. 八边形D. 梯形答案：A解析：平行四边形表示存储。
10. 零件精度要求高时，工艺流程图中会增加（）A. 加工工序B. 热处理工序C. 检验工序D. 辅助工序答案：C解析：精度要求高会增加检验工序。
11. 以下哪种加工工艺常用于提高零件表面粗糙度？（）A. 珩磨B. 刨削C. 插削D. 拉削答案：A解析：珩磨常用于提高零件表面粗糙度。
12. 工艺流程图中，若某工序需要特殊设备，应在（）注明。
工艺流程图题
节能环保
分类专练
类型1 回收利用类（10年3考）
1.(2021安徽15题6分)某燃煤电厂产生的固体废弃物粉煤灰中含有较多的氧化铝。从粉煤灰中提取氧化铝的工艺流程如下。
（3）“煅烧”过程发生反应的化学方程式为____________________________,反应类型是__________。
碳酸钙（或 <m></m> ）
（2）实验室里进行操作②、操作③均用到的玻璃仪器是________。
玻璃棒
（3）“反应池”中发生主要反应的化学方程式是______________________________ ___ 。
（4）“制浆”中发生反应的基本反应类型是__________。
（3）“酸浸”过程中发生反应的化学方程式为___________________________。
（4）“操作 ”包含蒸发浓缩、__________、过滤、洗涤、干燥等一系列操作。
冷却结晶
（1）“研磨”的目的是____________________________________。
增大反应物的接触面积，使反应更充分
（1）“灼烧”的主要目的是_________________。
将 转化为
（2）“酸溶”发生反应的化学方程式为_____________________________，反应类型为____________。
复分解反应
（3）“转化”生成气体 <m></m> 的成分为_______________。
蒸发（或蒸发结晶）
蒸发皿
搅拌散热，防部温度过高造成液滴飞溅
能力点4 工艺流程的评价
从成本角度考虑：所用原料价格低廉或将废弃物转化为有用的物质，流程中耗能较少，实现了物质、能量的循环利用。从环保角度考虑：无污染、无腐蚀、三废（废气、废渣、废水）的处理；利用绿色能源等。
综合题型1工艺流程图题
综合题型1 工艺流程图题1.（2019·甘肃省）以空气等为原料合成尿素[CO（NH2）2]的流程（部分产物略去），如下图所示。
下列说法不正确．．．的是（）A.X是N2B.分离空气属于物理变化C.尿素属于氮肥D.煤与氧气的反应吸收热量【答案】D【解析】A、空气主要含氮气和氧气，所以X化学式为N2，正确，不符合题意；B.分离液态空气属于物理变化，正确，不符合题意；C.尿素含有氮元素，属于氮肥，正确，不符合题意；D.煤与氧气反应是一个燃烧反应，是放热反应，错误，符合题意；2．（2018·江苏南京玄武一模）某兴趣小组欲从含有CuSO4、ZnSO4、FeSO4的工业废水中回收硫酸锌和有关金属。
实验过程如下：下列说法错误的是（）A．加入的X 是锌B．溶液甲、乙中含有相同的溶质C．操作①、②中都需要用到玻璃棒，其作用不相同D．最终回收得到的金属只有铜【解析】D 由题意“从含有CuSO4、ZnSO4、FeSO4的废水中回收硫酸锌和有关金属”，结合金属活动性顺序，由于要置换出铜和铁，并且溶液中应只含有硫酸锌，加入的X是锌，由此图可知：溶液甲为硫酸锌溶液，则经过蒸发得硫酸锌固体；固体A为铜、铁和过量的锌，磁铁吸铁；则可推测固体C为铁；则固体B为铜、锌，加入适量的硫酸，锌与硫酸反应生成硫酸锌和氢气；溶液乙为锌与硫酸反应生成硫酸锌溶液，A不符合题意；由分析可知，所以溶液甲、乙中含有相同的溶质——硫酸锌，B不符合题意；操作①为过滤，玻璃棒的作用为引流，操作②为蒸发，玻璃棒的作用为防止液体局部过热，引起液体飞溅，C 不符合题意；最终回收得到的金属有铜和铁，D符合题意。
3.（2019·长沙）垃圾回收，分类的关键：确定垃圾的成分，是对垃圾进行分类的的前提。
某校化学实验室收集到一包固体废弃物，可能是由碳、镁、氧化镁、氧化铜中的一种或几种组成。
为了确定其成分，在老师的指导下，同学们取样进行了如下实验：（1）气体A是_______________。
九年级化学 中考复习专题 化学工艺流程图 习题练习(包含答案)
化学工艺流程图题题型之一金属资源的回收与利用1．废旧电路板中主要含有塑料、铜和锡(Sn)等，为实现对锡的绿色回收，设计如下工艺流程：已知：Sn＋SnCl4===2SnCl2。
(1)塑料属于___________(填“有机物”或“无机物”)。
(2)SnCl2中锡元素的化合价是________。
(3)铜的金属活动性比锡的________(填“强”或“弱”)；固体A中一定含有的金属元素是________。
(4)写出步骤②发生反应的化学方程式______________________，其基本反应类型是____________。
(5)相比于直接焚烧废旧电路板回收金属，该工艺的主要优点是___________(回答一点)。
2．金属钛广泛用于航空航天工业、化工、医疗等领域。
用钛铁矿(主要成分为FeTiO3)制取钛并获得副产品A的主要工艺流程如图1所示：图1图2请回答下列问题：(1)构成金属钛的微粒是_______(填“分子”“原子”或“离子”)，H2TiO3中钛元素的化合价为______。
(2)反应②需持续通入氩气，氩气的作用是______________________。
(3)反应③的产物除红色固体A外，还有两种组成元素相同且相对分子质量相差16的气体，则该反应的化学方程式为______________________。
(4)反应①②③中属于分解反应的是___________。
(5)对反应③进行改进，可直接生产锂离子电池的电极材料LiFePO4，工艺流程如图2所示。
写出“高温煅烧”由FePO4制备LiFePO4的化学方程式_________________________________。
3．某金属冶炼厂的管道烟泥中含有少量铜、锌、硫等单质。
现欲回收铜和锌，并对硫进行环保处理，主要步骤如图所示：已知：加热的条件下，Zn、Cu都可以与氧气反应生成相应的金属氧化物。
(1)烟泥最初处理需要除油污，用洗涤剂除油污的过程中发生了_________现象。
绘制工艺流程框图例题
绘制工艺流程框图例题英文回答：Crafting a process flowchart is an essential tool for visualizing and understanding the steps involved in a particular process. It helps to identify bottlenecks, streamline operations, and improve efficiency. In this example, I will explain how to create a process flowchart for baking a cake.To begin with, the first step in the process is gathering all the necessary ingredients and equipment. This includes items such as flour, sugar, eggs, butter, baking powder, mixing bowls, and a cake pan. Once everything is ready, I move on to the next step.The second step is preheating the oven to the required temperature. This is an important step as it ensures that the cake bakes evenly and thoroughly. While the oven is preheating, I move on to the next step.The third step is preparing the cake batter. I combine the dry ingredients, such as flour and baking powder, in one bowl, and the wet ingredients, such as eggs and butter, in another bowl. Then, I gradually mix the wet ingredients into the dry ingredients until a smooth batter is formed.The fourth step is pouring the cake batter into the cake pan. I make sure to evenly distribute the batter to ensure that the cake bakes evenly. Once the batter is poured, I move on to the next step.The fifth step is placing the cake pan in the preheated oven. I set the timer according to the recipe instructions and wait for the cake to bake. While the cake is baking, I move on to the next step.The sixth step is preparing the frosting. This involves mixing ingredients such as powdered sugar, butter, and vanilla extract until a smooth and creamy consistency is achieved. Once the frosting is prepared, I move on to the next step.The seventh step is removing the cake from the oven and allowing it to cool. It is important to let the cake cool completely before frosting to prevent the frosting from melting. While the cake is cooling, I move on to the next step.The eighth and final step is frosting the cake. I use a spatula or a piping bag to apply the frosting evenly on the cake. I can also add decorations or sprinkles to make the cake more visually appealing. Once the cake is frosted, it is ready to be served and enjoyed.中文回答：制作工艺流程图是一种重要的工具，用于可视化和理解特定过程中涉及的步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业流程图题
1．工业生产纯碱的工艺流程示意图如下:
完成下列填空:
( 1) 粗盐水加入沉淀剂A、B除杂质( 沉淀剂A来源于石灰窑厂) , 写出A、B的化学式。
A B
( 2) 实验室提纯粗盐的实验操作依次为:
取样、、沉淀、、、冷却结晶、、烘干。
( 3) 工业生产纯碱工艺流程中, 碳酸化时产生的现象是。
碳酸化时没有析出碳酸钠晶体, 其原因是。
( 4) 碳酸化后过滤, 滤液D最主要的成分是( 填写化学式) , 检验这一成分的阴离子的具体方法是: 。
( 5) 氨碱法流程中氨是循环使用的, 为此, 滤液D加入石灰水产生
氨。
加石灰水后所发生的反应的离子方程式为:
滤液D加石灰水前先要加热, 原因是。
( 6) 产品纯碱中含有碳酸氢钠。
如果用加热分解的方法测定纯碱中碳酸氢钠的质量分数, 纯碱中碳酸氢钠的质量分数可表示为:
( 注明你的表示式中所用的有关符号的含义)
2．利用天然气合成氨的部分工艺流程示意图如下:
依据上述流程, 完成下列问题:
( 1) 写出流程中一次转化的化学方程式: 。
( 2) 上述流程有二处循环, 一是K2CO3(aq)循环, 二是循环( 填化学式) 。
( 3) 1998年科学家采用高质子导电性的SCY陶瓷( 能传递H+) , 实现了高温常压下高转化率的电解法合成氨。
写出阳极反应式: 。
( 4) 一定温度下, 将a mol N2与b mol H2的混合气体通入容积为2 L 的密闭容器中, 发生反应: N 2( g) + H2( g) NH3( g) △H＜0。
达到平衡时, 测得n( N2) = 13 mol ; n( NH3) = 6 mol。
①该反应平衡常数的表示式: K= ;
②达到平衡时N2的转化率为;
③为了提高H2的转化率, 可采取的措施是。
A．增大的H2浓度B．增大的N2浓度C．使用催化剂D．降低温度
3．利用天然气合成氨的工艺流程示意图如下:
依据上述流程, 完成下列填空:
( 1) 图中CH4的第一次转化过程中的化学方程式是。
( 2) 脱硫过程中, 若有n mol Fe2O3·H2O转化, 则生成S的物质的量为mol( 用含n的代数式表示) 。
( 3) 整个流程有三个循环: 一是K2CO3(aq)循环, 二是N2和H2循环, 第三个循环中被循环物质是。
( 4) 改用过量NaOH溶液吸收天然气中的硫化氢, 以石墨作电极电
解吸收后所得溶液可回收硫, 其电解总反应方程式(忽略氧气的氧化还原)为____________________, 该方法的优点是____________。
4．随着能源问题的进一步突出, 利用热化学循环制氢的研究受到许多发达国家的青睐。
最近的研究发现, 复合氧化物铁酸锰( MnFe2O4) 也能够用于热化学循环分解水制氢, MnFe2O4的制备流程如下:
( 1) 投入原料Fe(NO3)n和Mn(NO3)2的物质的量之比应为___________。
( 2) 步骤二中”连续搅拌”的目的是__________________________; ( 3) 利用MnFe2O4热化学循环制氢的反应可表示为:
MnFe2O4MnFe2O4－x＋O2↑
MnFe2O4－x＋x H2O→MnFe2O4＋x H2↑
请认真分析上述两个反应并回答下列问题:
①从理论上讲, 该循环中, 1 mol H2O能制mol H2
②若MnFe2O4－x中x＝0.8, 则MnFe2O4－x中Fe2＋占全部铁元素的百分率为______。
③针对MnFe2O4热化学循环制氢过程存在的不足, 你认为热化学循环制氢还需要解决的化学问题是。
5．现代社会中铜在电气、交通、机械和冶金、能源及石化工业、高科技等领域有广泛的应用。
某铜矿石含氧化铜、氧化亚铜、三氧化二铁和脉石( SiO2) , 现采用酸浸法从矿石中提取铜, 其工艺流程图如下。
其中铜的萃取( 铜从水层进入有机层的过程) 和反萃取( 铜从有机层进入水层的过程) 是现代湿法炼铜的重要工艺手段。
已知: ①Cu+在酸性溶液中不稳定, 可发生自身氧化还原反应; ②当矿石中三氧化二铁含量太低时, 可用硫酸和硫酸铁的混合液浸出铜; ③反萃取后的水层2是硫酸铜溶液。
回答下列问题:
( 1) 矿石用稀硫酸处理过程中Cu2O发生反应的离子方程式为: ;
( 2) ”循环I”经多次循环后的水层1不能继续循环使用, 但可分离出一种重要的硫酸盐晶体, 该晶体的化学式是。
若水层1暴露在空气中一段时间后, 能够得到另一种重要的硫酸盐, 写出水层1暴露在空气中发生反应的离子方程式。
( 3) 写出电解过程中阳极( 惰性电极) 发生反应的电极反应式: 。
( 4) ”循环III”中反萃取剂的主要成分是。
6．重晶石矿的主要成分为硫酸钡, 纯净的硫酸钡才能供医用作”钡餐”, 在对某些内脏器官进行X射线透视时服用。
硫化钡是可溶于水的盐。
讨论用重日石矿制硫酸钡, 设计流程如下:
( 1) 写出步骤①的化学反应方程式, 该反应产生的气体具有、等用途。
( 2) 为进行②反应先要分离出硫化钡溶液, 采用的方法是。
在此之前要在溶液中滴入少量Ba( OH) 2溶液, 其作用是。
( 3) 若B物质在该生产过程中可循环使用, 则③反应的化学方程式是:。
( 4) 有人提出②反应产生了有臭有毒的气体, 可采用改变反应物的方法使无该气体产生, 则②反应的化学方程式是: 。
此时若要B物质还能循环使用, 则C为( 写化学式) 。
( 5) BaSO4是因为具有、等性质而可用作”钡餐”的。
7．七水硫酸镁( MgSO4·7H2O) 在印染、造纸和医药等工业上都有广泛的应用, 利用化工厂生产硼砂的废渣－一硼镁泥可制取七水。
