激光测量技术的发展与应用

激光测量技术的发展与应用

激光测量技术的发展与应用随着科技的不断发展,各种新的技术和方法应运而生,其中激光测量技术便是其中之一。

激光测量技术是一种基于激光原理的测量技术,其精度高、测量范围大、可靠性高等特点,使其在各个领域得到了广泛的应用。

一、激光测量技术的发展历程激光测量技术最早可以追溯到20世纪60年代,当时激光仅仅被作为一种研究工具而存在。

随着激光技术的不断发展和完善,激光被广泛应用到了测量领域中。

随后,一系列与激光测量技术相关的测量仪器相继问世,如激光全站仪、激光测距仪、激光测速仪等。

这些仪器的出现,极大地推进了激光测量技术的发展。

二、激光测量技术的应用领域1. 土建工程领域激光全站仪是土建工程领域中最常用的设备之一。

它可以实现建筑物的精确定位和精确定位,从而极大地提高了土建工程的建筑质量和施工效率。

此外,激光测距仪可以用来进行建筑物的测量和校准,为土建工程提供了完美的解决方案。

2. 工业制造领域在工业制造领域,激光测量技术同样发挥着重要的作用。

例如,激光干涉仪可以用来测量制造过程中的各种形状、表面粗糙度和尺寸等;激光排斥仪则可用来进行体积测量和绘制等。

3. 航天航空领域航天航空在特殊环境下进行,对设备要求十分严格。

而激光测量技术,由于其精度高、反应速度快、测量范围广的特点,成为了航天航空领域中必不可少的测量工具之一。

例如,在火箭发射前,必须对其进行多次精密测量,以确保其表面精度和几何形状符合要求。

4. 医疗保健领域激光测量技术在医疗保健领域中应用十分广泛。

例如,激光干涉法可以用于测量眼睛的曲率半径和散光程度,从而帮助医生制定更加精确的治疗方案。

此外,激光扫描系统还可以用于制作3D打印模型,为手术前的规划提供更直观的辅助。

三、激光测量技术的发展趋势随着现代科技的不断发展,激光测量技术也在朝着更加智能化、更加高效化、更加精准化的方向发展。

例如, AI人工智能技术的应用,可以通过对测量过程中的数据进行快速分析和计算,大幅度提高激光测量技术的测量效率和精度。

激光检测技术

激光检测技术
物质中处于高能级的原子数超过处于低能级的原子数。物质的这种反 常分布状态叫做粒子数反转分布,粒子的反转分布是产生激光的必要条 件。
能够形成粒子数反转分布的工作物质称为增益介质。
把原子送上高能级。把粒子从基态激发到高能级,使在某两个能级之间 实现粒子数反转的过程称为泵浦。
实现泵浦的方法有很多,通常采用以下几种: (1) 光泵浦 (2) 电泵浦 (3) 化学反应
激光载波测温原理方框图
激光载波测温的发射部分
RT-热敏电阻;V1-单结晶体管;V2-晶闸管; T1,T2-脉冲变压器
f
1
1
RT CT ln 1
脉冲调频波
调频波解调原理
(a) LC谐振电路;(b)谐振曲线;(c)调频波及调幅波
2. 激光准直测量技术
激光准直仪按工作原理可分为振幅测量法、干涉测量法和偏振测量法。 干涉测量法是在以激光束作为直线基准的基础上,又以光的干涉原理
3. 谐振腔的共振作用与激光的形成
在增益介质的两端安装两块相互平行的反射镜,一块为全反射镜(反射 率近似为1),另一块为部分反射镜(反射率必须大于某一值),构成一 个光学共振腔(又称谐振腔)。谐振腔对光的模式有选择作用,即对光的 频率、相位、偏振及传播方向有严格的选择。
要形成激光,首先必须利用激励能源,即泵浦激 活介质内部的一种粒子,使其在某些能级间实现粒 子数反转分布,这是形成激光的前提条件。同时, 还必须有使光产生放大作用的增益介质和使光产生 共振作用的谐振腔。泵浦、增益介质和谐振腔是激 光产生的三要素。同时光在谐振腔内来回一次所获 得的增益必须等于或大于它所遭受的各种损耗之
激光准直测量的应用
机床导轨不直度的激光准直测量原理图
进行读数来进行直线度测量的。 1.楔形板干涉法

激光扫描测量技术及其应用

激光扫描测量技术及其应用

激光扫描测量技术及其应用随着科技的不断进步,激光扫描测量技术逐渐成为各个领域中重要的测量手段之一。

激光扫描测量技术利用激光光束的特性进行测量和获取目标物体的三维数据,具有高精度、快速、非接触等优势,广泛应用于建筑、制造业、文物保护等领域。

一、激光扫描测量技术的原理激光扫描测量技术的核心设备是激光扫描仪,它利用激光器发射出的激光束在目标物体表面扫描,形成坐标点云数据。

激光扫描仪通过自身的转台和激光束的转向器,可以实现对目标物体的全方位扫描。

激光束在扫描过程中,通过与目标物体表面的反射或散射,将信息转化为二维或三维的数据。

接收器接收到这些数据后,通过计算和处理,即可得出目标物体的形状、尺寸、表面轮廓等信息。

二、激光扫描测量技术的应用1. 建筑领域激光扫描测量技术在建筑领域的应用非常广泛。

例如,建筑测量中常常需要测量建筑物的三维模型,以便进行设计和规划。

传统的建筑测量方法需要人工进行复杂的测量操作,费时费力且不够精确。

而激光扫描测量技术可以通过扫描仪对建筑物进行全方位的扫描,从而快速获得建筑物的三维数据。

这项技术不仅可以准确测量建筑物的长宽高,还可以获取到建筑物的立面、屋顶等特征,为后续的设计和分析提供了重要的数据支持。

2. 制造业在制造业中,激光扫描测量技术被广泛应用于三维检测和质量控制。

例如,对于复杂的零部件或产品,传统的测量方法难以满足要求,而激光扫描测量技术可以快速准确地获取到这些产品的三维数据,帮助企业进行质量控制和产品改进。

此外,在制造业中,还可以利用激光扫描测量技术对制造过程进行监控和反馈,提高生产效率和产品质量。

3. 文物保护激光扫描测量技术在文物保护中起到了重要的作用。

传统的文物保护方法需要进行接触性测量,容易对文物造成损伤。

而激光扫描测量技术可以非接触地对文物进行三维测量,不仅减少了对文物的损伤,还可以准确还原文物的形状和结构。

这对于文物的保护、复原和研究具有重要意义。

三、激光扫描测量技术的发展趋势随着科技的不断进步,激光扫描测量技术也在不断发展。

激光扫描测量技术的优势与应用范围

激光扫描测量技术的优势与应用范围

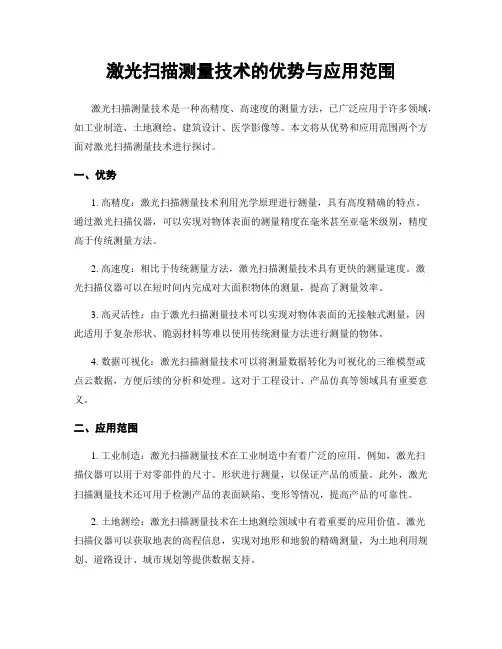

激光扫描测量技术的优势与应用范围激光扫描测量技术是一种高精度、高速度的测量方法,已广泛应用于许多领域,如工业制造、土地测绘、建筑设计、医学影像等。

本文将从优势和应用范围两个方面对激光扫描测量技术进行探讨。

一、优势1. 高精度:激光扫描测量技术利用光学原理进行测量,具有高度精确的特点。

通过激光扫描仪器,可以实现对物体表面的测量精度在毫米甚至亚毫米级别,精度高于传统测量方法。

2. 高速度:相比于传统测量方法,激光扫描测量技术具有更快的测量速度。

激光扫描仪器可以在短时间内完成对大面积物体的测量,提高了测量效率。

3. 高灵活性:由于激光扫描测量技术可以实现对物体表面的无接触式测量,因此适用于复杂形状、脆弱材料等难以使用传统测量方法进行测量的物体。

4. 数据可视化:激光扫描测量技术可以将测量数据转化为可视化的三维模型或点云数据,方便后续的分析和处理。

这对于工程设计、产品仿真等领域具有重要意义。

二、应用范围1. 工业制造:激光扫描测量技术在工业制造中有着广泛的应用。

例如,激光扫描仪器可以用于对零部件的尺寸、形状进行测量,以保证产品的质量。

此外,激光扫描测量技术还可用于检测产品的表面缺陷、变形等情况,提高产品的可靠性。

2. 土地测绘:激光扫描测量技术在土地测绘领域中有着重要的应用价值。

激光扫描仪器可以获取地表的高程信息,实现对地形和地貌的精确测量,为土地利用规划、道路设计、城市规划等提供数据支持。

3. 建筑设计:激光扫描测量技术在建筑设计中有着重要的应用。

通过激光扫描测量仪器可以对建筑物的外部形状进行高精度测量,为建筑设计提供准确的数据。

此外,激光扫描测量技术还可以用于室内环境的三维建模,提供更好的设计方案。

4. 医学影像:激光扫描测量技术在医学影像领域也有着广泛的应用。

例如,激光扫描仪器可以用于对人体的三维重建,提供准确的解剖结构数据,为医生进行病灶分析、手术规划等提供支持。

综上所述,激光扫描测量技术凭借其高精度、高速度、高灵活性和数据可视化等优势,已经在工业制造、土地测绘、建筑设计、医学影像等多个领域得到了广泛的应用。

激光测量中的双波长技术与数据处理技巧

激光测量中的双波长技术与数据处理技巧

激光测量中的双波长技术与数据处理技巧激光测量在科学研究和工程应用中扮演着重要角色,其精度和灵敏度使之成为许多领域的首选测量方法。

然而,由于环境干扰和光学系统误差的存在,激光测量仍然面临着一些挑战。

在本文中,将讨论双波长技术及其在激光测量中的应用,并介绍一些数据处理技巧,以提高测量精度和可靠性。

一、双波长技术的原理及应用双波长技术是利用两个波长的激光器进行测量,可以消除环境干扰和光学误差对测量结果的影响。

双波长技术的基本原理是,在两个波长下进行测量,并通过计算两个波长的差值来得到准确的测量结果。

双波长技术可以应用于多种测量场景,例如测量距离、速度、位移等。

在测量距离方面,双波长技术可以用于精确测量目标物体与传感器的距离。

由于不同波长的激光受到目标物体反射的光信号影响不同,通过计算两个波长的相位差,可以准确计算出目标物体与传感器之间的距离。

这种基于双波长的激光测距技术可以在复杂环境中实现高精度的测量。

在测量速度方面,双波长技术可以用于测量目标物体的运动速度。

通过测量两个波长的光信号在时间上的变化,可以计算出目标物体的速度。

与传统的单波长测速技术相比,双波长技术可以减少环境因素对测量结果的影响,提高测量精度。

在测量位移方面,双波长技术可以用于测量物体的位移变化。

通过测量两个波长的光信号之间的干涉效应,可以准确计算物体的位移。

这种基于双波长的激光位移测量技术可以应用于微观尺度下的位移测量,例如微纳米尺度的位移测量。

二、数据处理技巧的应用在激光测量中,数据处理是确保测量结果准确和可靠的关键步骤。

以下是几种常用的数据处理技巧,可提高激光测量的精度和可靠性。

1. 校正算法由于环境干扰和系统误差的存在,激光测量结果可能存在偏差。

为了消除这些偏差,可以使用校正算法对测量结果进行修正。

校正算法基于事先获得的校准数据,通过对测量结果进行补偿,提高测量精度。

2. 信号滤波在激光测量中,信号可能受到噪声和干扰的影响,导致测量结果不稳定。

测绘技术中的激光雷达测绘

测绘技术中的激光雷达测绘

测绘技术中的激光雷达测绘测绘技术是一种用于测量、记录和表达地球表面和地下特征的科技领域。

在过去的几十年里,测绘技术取得了巨大的进步和创新。

激光雷达测绘技术便是其中一个重要的领域。

本文将对激光雷达测绘技术进行探讨。

一、激光雷达测绘技术的概述激光雷达测绘技术是一种通过发送激光束并测量其返回时间来测量物体距离、位置和形状的技术。

激光束在发射后会与目标物体相互作用,然后返回到激光雷达设备,通过测量返回时间和激光的速度,就可以计算出目标物体的距离。

通过多次测量,可以获得目标物体的位置和形状信息。

由于其非接触、高精度和快速的特点,激光雷达测绘技术在地质勘探、地形制图、城市规划等领域得到了广泛应用。

二、激光雷达测绘技术的原理激光雷达测绘技术的原理基于激光束的特性和返回波的测量。

激光束是由激光器产生的相干光,其颜色通常为绿色或红色。

激光束发射后,会以光的速度传播并与目标物体相互作用。

其中,一部分激光束会被目标物体表面反射回来,并被激光雷达设备接收。

激光雷达设备会测量返回激光束的时间,并将其转换为距离信息。

通过多次测量,可以构建出目标物体的三维模型。

三、激光雷达测绘技术的应用激光雷达测绘技术有着广泛的应用领域,下面列举几个常见的应用场景。

1. 地形制图激光雷达测绘技术可以用于地形制图。

通过激光雷达设备对地面进行扫描,可以获取地表高程和地形特征的数据。

这些数据可以用于制作地图和进行地形分析。

激光雷达测绘技术在地形制图中的应用,可以大大提高地图的精度和准确性。

2. 建筑物测量激光雷达测绘技术也可以用于建筑物的测量和建模。

通过激光雷达设备对建筑物进行扫描,可以获取建筑物的外形和内部结构的数据。

这些数据可以用于建筑物的设计、维护和保护。

激光雷达测绘技术在建筑物测量中的应用,可以提高建筑物信息的获取效率和准确性。

3. 遥感影像处理激光雷达测绘技术在遥感影像处理中也有着重要的应用。

通过对地面的激光扫描,可以获取地表特征的数据。

测量技术方案汇总

测量技术方案汇总

测量技术方案汇总测量技术是指利用各种仪器、设备和方法,对被测对象进行观测、测试、分析、判定,从而获得所需信息的技术。

测量技术在工业、交通、医疗、军事、环境等领域都有着广泛的应用。

本文将对测量技术方案进行汇总,共计左右。

1. 激光测量技术方案激光测量技术是一种精度高、速度快、范围大的测量方法,广泛应用于航空航天、制造、医疗等领域。

激光测量技术的方案一般分为以下几个方面:(1)激光跟踪仪方案激光跟踪仪是一种利用激光束对目标进行精确跟踪的仪器。

其主要应用于军事、航天、工业等领域。

激光跟踪仪的方案包括激光束发射器、反射器、接收器以及控制系统等。

激光跟踪仪的优点是测量精度高、速度快、可靠性好。

(2)激光测距仪方案激光测距仪是一种通过激光束对目标进行距离测量的仪器。

其主要应用于测量、制造等领域。

激光测距仪的方案包括激光测距头、激光发射器、激光接收器以及控制系统等。

激光测距仪的优点是测量精度高、速度快、适用范围广。

(3)激光扫描仪方案激光扫描仪是一种利用激光束对物体表面进行扫描和测量的仪器。

其主要应用于制造、建筑、文化遗产保护等领域。

激光扫描仪的方案包括激光发射器、扫描镜、接收器以及控制系统等。

激光扫描仪的优点是测量精度高、速度快、能够实现三维重建。

2. 热量计测量技术方案热量计是一种利用热力学原理测量物质热量转化的仪器。

其主要应用于工业、环境、航空航天等领域。

热量计测量技术的方案一般分为以下几个方面:(1)水热力计方案水热力计是一种利用水的热力学性质测量热量的仪器。

其主要应用于汽车、发电等领域。

水热力计的方案包括加热器、传感器以及数据处理系统等。

水热力计的优点是测量精度高、反应迅速、适用范围广。

(2)热电偶测温方案热电偶是一种利用热电效应对温度进行测量的仪器。

其主要应用于工业、医疗等领域。

热电偶测温的方案包括温度测量头、信号放大器以及数据处理系统等。

热电偶测温的优点是测量范围广、精度高、稳定性好。

(3)热流计方案热流计是一种利用热传导原理测量热流的仪器。

激光干涉测量物体形状与运动的技术要点

激光干涉测量物体形状与运动的技术要点

激光干涉测量物体形状与运动的技术要点激光干涉测量技术是一种非接触式的测量方法,通过测量激光光束与物体表面的干涉现象,可以实现对物体形状和运动的精确测量。

在工业制造、医学影像、地质勘探等领域中,激光干涉测量技术被广泛应用。

本文将介绍激光干涉测量物体形状与运动的技术要点。

一、激光干涉测量原理激光干涉测量原理基于光的干涉现象,通过测量光程差来计算物体的形状和运动。

当激光光束照射到物体表面时,一部分光被反射回来,与原始光束发生干涉。

干涉产生的光强分布与物体表面的形状和运动状态有关。

通过分析干涉光强分布的变化,可以得到物体的形状和运动信息。

二、激光干涉测量的关键技术1. 激光光源的选择激光光源是激光干涉测量的关键组成部分。

常用的激光光源有氦氖激光器、二极管激光器等。

选择合适的激光光源要考虑到测量的精度、测量距离和成本等因素。

同时,激光光源的波长也会影响测量的精度,需要根据具体应用需求进行选择。

2. 干涉图像的获取干涉图像的获取是激光干涉测量的关键步骤。

传统的方法是使用像素平面干涉仪进行图像的获取,但这种方法需要较长的曝光时间,不适用于快速运动的物体。

近年来,高速相机和图像处理技术的发展使得实时获取干涉图像成为可能,大大提高了测量的效率和精度。

3. 相位解析与计算干涉图像中的光强分布与物体表面的形状和运动状态有关,通过分析图像中的相位信息可以得到物体的形状和运动信息。

相位解析与计算是激光干涉测量的核心技术之一。

常用的相位解析方法有空间相位解析法、频率调制法等。

相位计算的过程中需要考虑到相位的非线性变化和噪声的影响,采用合适的算法可以提高测量的精度。

4. 测量误差的分析与校正激光干涉测量中存在着各种误差,如光源的不稳定性、环境震动等。

对测量误差的分析与校正是保证测量精度的重要环节。

常用的误差分析方法有误差传递法、误差补偿法等。

通过合理的误差校正方法,可以提高测量的准确性和稳定性。

三、激光干涉测量技术的应用激光干涉测量技术在工业制造、医学影像、地质勘探等领域中有着广泛的应用。

激光测量技术与应用指南

激光测量技术与应用指南

激光测量技术与应用指南激光测量技术是一种基于激光光束的高精度测量方法,具有非接触、高精度、快速、无损等特点,在工业生产、科学研究、医学诊断等领域有着广泛的应用。

本文将围绕激光测量技术的原理、设备、应用场景等方面进行讨论和介绍。

一、激光测量技术的原理激光测量技术是基于光的干涉和散射原理进行测量的方法。

激光测量过程中,激光束被发射并照射到被测物体上,然后通过接收器接收反射回来的激光信号。

根据激光的特性,通过计算激光的入射和出射时间差、频率偏差、干涉光的相位差等指标,可以推算出被测物体的形态、尺寸、位移、速度等物理量。

激光测量技术的原理复杂但稳定可靠,已经在许多领域得到广泛应用。

二、激光测量技术的设备激光测量技术的设备主要包括激光器、接收器、干涉仪、相位计等。

激光器是激光测量系统的核心激光发射源,可以选择不同波长和功率的激光器来适应不同的应用需求。

接收器是接收激光反射信号的装置,通常采用光电二极管或光敏电阻等光电探测器,其灵敏度和响应速度直接影响到测量的精度和速度。

干涉仪是激光测量中常用的测量装置,通过测量光的波前差或干涉光的相位差来计算被测物体的相关参数。

相位计则是用来测量干涉光的相位差的仪器,可以采用电子数字相位计或光学干涉仪来实现。

三、激光测量技术的应用场景1. 工业生产领域激光测量技术在工业生产中有着广泛的应用。

例如,在机械装配过程中,可以利用激光测量技术对零件的尺寸、形状进行检测和定位,确保装配的精度和质量。

在激光切割、激光焊接等工艺中,激光测量技术可以实时监测加工过程的尺寸和形态,保证工艺的准确性和稳定性。

此外,在汽车制造、电子制造、航空航天等领域,激光测量技术也被广泛应用于零件尺寸检测、表面质量评估、三维建模等方面。

2. 科学研究领域科学研究是激光测量技术的另一个重要领域。

利用激光测量技术,科学家可以对微小的材料进行非接触式测量,获取精准的数据。

在材料科学、物理学、化学等领域,激光测量技术常用于表面形貌分析、纳米尺度精密角度测量、光学薄膜测试、材料强度分析等方面。

激光测量技术重点

激光测量技术重点

激光测量技术重点1、如何获得线偏正光?利⽤偏振⽚获得偏振光、反射和折射产⽣的偏振、利⽤双折射产⽣偏振2、反射和折射产⽣偏正光的原理让⾃然光以布儒斯特⾓⼊射,透射光为P光,偏振⽅向实在⼊射⾯的,与⼊射⾯平⾏的光,反射光为S光,都为线偏光。

3、利⽤双折射产⽣偏振制造的棱镜,为了提⾼棱镜透过率,都选择透射光为P 光。

4、玻⽚5、半波⽚:线偏振光通过半波⽚后,仍是线偏振光,但其偏振化⽅向转过了2α,圆偏振光⼊射时,出射光是旋向相反的圆偏振光,⼀般⽤于x,y两偏振⽅向间的转换。

四分之⼀波⽚:1).线偏振光振动⽅向与1/4波⽚成45度,出射为圆偏振光;2.)圆偏振光通过1/4波⽚后,变为线偏振光,其振动⽅向与光轴⽅向45度; ⼀般⽤于圆偏光与线偏光⽅向间的转换。

6、什么是受激辐射?受激辐射:受激辐射产⽣的光⼦与引起受激辐射的外来光⼦具有相同的特征(频率、相位、振动⽅向及传播⽅向均相同)7、泵浦分类:光泵、电泵浦、化学泵浦、热泵浦8、激光产⽣的基本条件及阈值条件三要素: 1. 泵浦2. 增益介质3. 谐振腔阀值条件: 光在谐振腔来回往返⼀次所获得光增益必须⼤于或者等于所遭受的各种损耗之和.9、激光的基本的物理性质。

⽅向性、⾼亮性、单⾊性、相⼲性激光单⾊性的好坏可以⽤频谱分布的宽度(线宽)描述。

(线宽⽐较窄)⽅向性最好的是⽓体激光器。

相⼲性:时间相⼲性(计算相⼲长度)、空间相⼲性10、如何获得单模:短腔法11、⾼斯光束聚焦条件:短焦距透镜,束腰远离透镜可利⽤倒置望远镜可实现激光光束的准直12、稳频的必要性:在精密计量中,通常以波长为基准,测量精度很⼤程度上决定于波长的精确程度。

13、主动稳频的⽅法:1.兰姆(Lamb)下陷法2. 饱和吸收法3. 塞曼效应法4. 双纵模稳频5.⽆源腔稳频。

双频激光器:由塞曼效应制成的激光器,还可以使⽤声光调制。

获得频率稳定度最⾼的:饱和吸收法。

14、什么是塞曼效应,塞曼效应稳频的基本原理是什么?塞曼效应:原⼦能级在磁场作⽤下发⽣分裂的现象。

激光测量技术的原理及应用

激光测量技术的原理及应用

激光测量技术的原理及应用激光测量技术是一种利用激光作为测量手段的高精度、非接触测量技术。

它通过光的传播和反射方式,结合精密的仪器设备和数据处理方法,实现对距离、速度、形状和表面特征等物理量的准确测量。

本文将从激光的原理出发,探讨激光测量技术的基本原理及其应用领域。

一、激光的原理激光(Laser)是由“光放大(Amplification)由受激(Stimulated)辐射(Emission)的光(Light)”所组成的词汇,它是指通过光学放大、光化学放大或其他方式产生的具有高度方向性、高单色性、高亮度和高准直度的光束。

激光的产生基于激光器,当激活物质受到外部能量激发后,原子或分子中的电子跃迁至激发态,然后在光学腔中通过受激辐射发射出相干光。

二、激光测量技术的原理1. 相位测量原理激光测量技术的基本原理之一是相位测量原理。

相位是指在激光传播过程中,光波向前推进的距离与波长之比。

通过测量相位差,可以得到光波在测量对象上反射或传播的距离。

常用的相位测量方法有干涉法、相移法等。

2. 时间测量原理激光测量技术的另一种原理是时间测量原理。

通过测量光波从激发到辐射的时间差,可以得到测量对象的速度或运动状态。

时间测量原理主要应用于测量运动物体的速度和运动轨迹等。

三、激光测量技术的应用激光测量技术在众多领域中得到了广泛的应用,以下是其中几个典型领域的应用案例。

1. 制造业领域在制造业领域,激光测量技术可用于检测产品的尺寸、形状、表面质量等,以保证产品的质量和精度。

例如,激光测量技术可以应用于机床、汽车零部件等的尺寸测量,实现精确的加工和装配。

同时,激光测量技术也可以用于检测材料的缺陷和瑕疵,提高产品的检测效率。

2. 航空航天领域在航空航天领域,激光测量技术常用于测量飞机机翼的形状和结构,以及飞机机身的表面质量和变形情况。

通过激光测量技术,可以实时监测飞机的结构变化和疲劳破坏情况,为飞机的安全性和可靠性提供保障。

3. 医疗领域在医疗领域,激光测量技术被广泛应用于眼科、皮肤治疗和医学影像等方面。

建筑工程中的激光测量技术详解

建筑工程中的激光测量技术详解

建筑工程中的激光测量技术详解激光测量技术在建筑工程中的应用正日益广泛。

这一高精度、非接触的测量方法不仅可以提高测量效率和精度,还能够帮助工程师进行精确的设计和施工。

本文将详细介绍建筑工程中的激光测量技术,并阐述其在不同方面的应用。

1. 激光测距仪激光测距仪是建筑工程中最常用的激光测量设备之一。

它能够通过发射出的激光束测量物体的距离,并将结果显示出来。

激光测距仪的测量精度通常在几毫米至几厘米之间。

在建筑工程中,激光测距仪常用于测量建筑物的长度、高度、宽度等尺寸,以及地面高程等参数。

它的高精度和快速测量的特点使其成为建筑工程中不可或缺的测量工具。

2. 激光扫描仪激光扫描仪是一种可以快速获取三维空间中物体几何形状的测量设备。

它通过发射激光束并记录激光束的反射信息,可以生成物体的点云数据。

激光扫描仪的测量精度通常在几毫米至几厘米之间。

在建筑工程中,激光扫描仪常用于测量建筑物的立面、平面、屋顶等几何形状,以及建筑物内部的空间结构。

这些数据可以用于建筑物的设计、建模和监测等多个方面。

3. 激光投影仪激光投影仪是一种可以将激光束投射到物体上并形成图案的设备。

它可以通过控制激光束的方向和强度,将物体的几何形状投射到其表面上。

在建筑工程中,激光投影仪常用于标定和校正建筑物的位置和形状。

比如在地基施工中,可以使用激光投影仪标定地基的位置和高度,以确保地基的准确施工。

在墙面施工中,可以使用激光投影仪投射墙体的轮廓线,以方便建筑工人进行砌筑。

4. 激光雷达激光雷达是一种可以通过发射激光束并接收激光束的反射信号来测量目标位置和距离的设备。

它可以快速获取目标的三维坐标信息,并生成点云数据。

在建筑工程中,激光雷达常用于室外场景的测量。

比如在大型建筑工程中,可以使用激光雷达测量建筑物的地形和地貌,以及周围环境的地形和地貌。

这些数据可以用于建筑物的设计、地基的施工和项目规划等方面。

5. 激光水准仪激光水准仪是一种可以通过发射激光束并测量其高度差来确定物体的水平位置的设备。

如何使用激光定位技术进行精确测量

如何使用激光定位技术进行精确测量

如何使用激光定位技术进行精确测量激光定位技术是一种高精度的定位测量方法,通过激光束的发射和接收,可以实现对目标位置和距离的高精度测量。

这种技术在工业制造、建筑工程、航天航空等领域具有广泛应用。

本文将介绍激光定位技术的原理、设备和测量方法,以及一些注意事项。

1. 激光定位技术的原理激光定位技术利用激光器产生的单色、单向、单频、相干的激光束进行定位测量。

激光束在空气中传播时会发生光的反射、折射和散射等现象,通过测量激光束的到达时间和激光束的幅度,可以实现对目标位置和距离的精确测量。

2. 激光定位技术的设备激光定位技术的关键设备包括激光器、光电检测器和计算机控制系统。

激光器是产生激光束的关键装置,一般采用半导体激光器或气体激光器。

光电检测器用于接收激光束,并将接收到的光信号转换为电信号。

计算机控制系统负责对激光束进行控制和数据处理,实现精确的定位测量。

3. 激光定位技术的测量方法激光定位技术可以通过点测、线测和面测等不同的测量方法实现精确测量。

点测是测量某个点的位置和距离,可以实现对目标位置的精确定位。

线测是通过测量激光束与目标物体的交点位置来实现目标物体线段的测量。

面测是通过多个激光束的交叉点位置来实现目标物体面的测量。

根据测量对象和需求,选择合适的测量方法进行激光定位测量。

4. 激光定位技术的注意事项在使用激光定位技术进行精确测量时,需要注意以下几个方面。

首先,要确保测量环境的光照条件适宜,避免强光的干扰。

其次,要保证设备的稳定性和准确性,包括激光器的波长和功率的稳定性,光电检测器的灵敏度和线性度等。

此外,还要考虑目标物体的特性,如反射率、表面形状和材料等,以及激光束与目标物体的相互作用情况。

最后,对测量数据进行合理的处理和分析,以提高测量的精度和可靠性。

通过以上几个方面的介绍,可以看出激光定位技术是一种高精度的定位测量方法,具有广泛的应用前景。

在工业制造领域,可以利用激光定位技术对零件的位置和尺寸进行测量,实现高精度的装配和加工。

激光测速仪的测绘技术原理与操作指南

激光测速仪的测绘技术原理与操作指南

激光测速仪的测绘技术原理与操作指南激光测速仪是一种广泛应用于测绘领域的先进测量设备,它利用激光技术来实现精确的测量和测绘工作。

本文将介绍激光测速仪的测绘技术原理及操作指南,帮助读者更好地了解和应用这一技术。

一、激光测速仪的原理激光测速仪通过发射一束狭窄且高亮度的激光束,利用光的传播和反射的原理进行测量。

在测量时,首先由激光测速仪发射一束激光束,激光束与被测物体相交后被反射回来。

激光测速仪通过测量激光束发射和接收之间的时间差,以及激光束的波长和传播速度,计算出被测物体到激光测速仪的距离。

激光测速仪的测量精度和稳定性取决于多种因素,包括红外激光源的质量、接收器的响应速度、激光束的调制方式等。

为了获得更准确的测量结果,激光测速仪通常还配备了高精度的位置测量系统,可以实时记录激光测速仪在测量过程中的位置信息。

二、激光测速仪的应用激光测速仪广泛应用于测绘领域的各个方面,包括地形测量、建筑测量、道路测量等。

下面将分别介绍这些应用的具体操作指南。

1. 地形测量地形测量是激光测速仪的主要应用之一。

在进行地形测量时,首先需要在目标地区设置若干个测量点,这些测量点应尽可能分布均匀。

然后,将激光测速仪设置在一个固定的位置,通过扫描模式测量每个测量点与激光测速仪的距离。

在进行地形测量时,有几个注意事项需要注意。

首先,测量时要确保激光测速仪与目标地区之间没有障碍物,以免对测量结果产生干扰。

其次,测量时要注意导线的张力,避免误差的产生。

最后,测量完成后要及时记录和整理测量数据,进行数据分析和处理。

2. 建筑测量激光测速仪在建筑测量中的应用非常广泛。

在进行建筑测量时,激光测速仪可以用来测量建筑物的高度、长度、宽度等参数。

通过测量建筑物的各个部位,可以制作出建筑物的平面图和立体图,为建筑设计和工程施工提供参考数据。

在进行建筑测量时,首先需要确定测量的对象和目标,然后选择合适的测量方式和仪器。

在测量时要保持仪器的稳定性和准确性,避免因摇晃或误操作而产生误差。

激光测量技术 激光原理与技术

激光测量技术 激光原理与技术

20
三、谐振腔
由提I高(ZZ)的大I小0e,GZ常知常,采Z用越以大下,结光构越: 强, 为减小体积,
目的:
1. 光往返,增加Z的大小,利于光放大
2. 腔体对光的频率、相位、传播方向和偏振方向有选 择作用.
测控教研室
20光产生的条件
条件: 三要素加一阀值条件
三要素: 1. 泵浦 2. 增益介质 3. 谐振腔 阀值条件: 光在谐振腔来回往返一次所获得光增益必须大 于或者等于所遭受的各种损耗之和.
测控教研室
2006年3月6日星期一
31
一、方向性
光的方向性定义参数: 1.发散角
光源发出的所有光线中 两光线之间的夹角的最 大夹角, 一般 2 表示 单位Rad
书中用度表示,错误
?
测控教研室
2006年3月6日星期一
2
32
2.空间立体角
以立体角顶点为球心,作一半
径为R 的球面。用此立体角的 边界在球面上所截的面积ds 除 以半径平方标志立体角的大小, 即(以dω表示立体角,R为半 径)
③ 定态限制:即电子的轨道 运动的角动员P必须等于 h/2π的整数倍:
PФ=nh/2π 玻尔量化条件 n为整数 主量子数
测控教研室
2006年3月6日星期一
8
2.简并度、简并能级
表 13-1 角动量状态
主量子数 (n)
1 23
符号
K LM
角动量 l (n-1) 0 1 2
符号
s pd
简并度 g = 2l+1 1 3 5
测控教研室
2006年3月6日星期一
22
通用结构
全 反 镜
五、结构形式
泵浦源

激光测距仪技术指标

激光测距仪技术指标

激光测距仪技术指标
激光测距仪是一种利用激光技术进行测量的仪器。

其技术指标包括以下几个方面:
1. 测量范围:激光测距仪能够测量的距离范围。

一般来说,激光测距仪的测量范围可以从几米到几百米不等。

2. 精度:激光测距仪的测量精度,即测量结果的准确程度。

一般来说,激光测距仪的精度可以达到毫米级或亚毫米级。

3. 重复性:激光测距仪进行多次测量时,测量结果的重复性。

好的激光测距仪应该具有较好的重复性,即多次测量的结果应该接近并稳定。

4. 反射率适应性:激光测距仪对测量目标的反射率适应性。

不同材料的反射率不同,激光测距仪应该能够适应各种不同反射率的目标。

5. 测量速度:激光测距仪进行一次测量的时间。

一般来说,激光测距仪的测量速度应该较快,以提高工作效率。

6. 界面和功能:激光测距仪的界面和功能以及操作方式。

一般来说,激光测距仪应该具有易于操作的界面和丰富的功能,以满足各种不同的测量需求。

这些技术指标可以根据具体的应用需求进行选择和衡量,不同的激光测距仪在不同的指标上可能有所差异。

同时,价格也是在选择激光测距仪时需要考虑的因素之一,根据实际情况进行选择。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、如何获得线偏正光?利用偏振片获得偏振光、反射和折射产生的偏振、利用双折射产生偏振2、反射和折射产生偏正光的原理让自然光以布儒斯特角入射,透射光为P光,偏振方向实在入射面的,与入射面平行的光,反射光为S光,都为线偏光。

3、利用双折射产生偏振制造的棱镜,为了提高棱镜透过率,都选择透射光为P 光。

4、玻片5、半波片:线偏振光通过半波片后,仍是线偏振光,但其偏振化方向转过了2α,圆偏振光入射时,出射光是旋向相反的圆偏振光,一般用于x,y两偏振方向间的转换。

四分之一波片:1).线偏振光振动方向与1/4波片成45度,出射为圆偏振光;2.)圆偏振光通过1/4波片后,变为线偏振光,其振动方向与光轴方向45度; 一般用于圆偏光与线偏光方向间的转换。

6、什么是受激辐射?受激辐射:受激辐射产生的光子与引起受激辐射的外来光子具有相同的特征(频率、相位、振动方向及传播方向均相同)7、泵浦分类:光泵、电泵浦、化学泵浦、热泵浦8、激光产生的基本条件及阈值条件三要素: 1. 泵浦2. 增益介质3. 谐振腔阀值条件: 光在谐振腔来回往返一次所获得光增益必须大于或者等于所遭受的各种损耗之和.9、激光的基本的物理性质。

方向性、高亮性、单色性、相干性激光单色性的好坏可以用频谱分布的宽度 (线宽)描述。

(线宽比较窄)方向性最好的是气体激光器。

相干性:时间相干性(计算相干长度)、空间相干性10、如何获得单模:短腔法11、高斯光束聚焦条件:短焦距透镜,束腰远离透镜可利用倒置望远镜可实现激光光束的准直12、稳频的必要性:在精密计量中,通常以波长为基准,测量精度很大程度上决定于波长的精确程度。

13、主动稳频的方法:1.兰姆(Lamb)下陷法2. 饱和吸收法3. 塞曼效应法4. 双纵模稳频5.无源腔稳频。

双频激光器:由塞曼效应制成的激光器,还可以使用声光调制。

获得频率稳定度最高的:饱和吸收法。

14、什么是塞曼效应,塞曼效应稳频的基本原理是什么?塞曼效应:原子能级在磁场作用下发生分裂的现象。

根据激光器输出的两圆偏振光光强的差别来判断谐振频率偏离中心频率的方向和程度。

15、以塞曼效应产生双频激光进行稳频用在干涉仪上有什么特点?(交流、外差干涉仪)由双频激光器构成的干涉仪具有较强的抗干扰能力,可用于工业中的精密计量。

16、激光调制:声光、电光、磁光。

磁光主要用在光学隔离器。

声光调制由于是布拉格声光衍射,可以使一级光产生平移,产生双激光。

17、左旋圆偏光和右旋圆偏光即使有相位差,合成后仍为线偏光。

18、单频激光干涉仪组成:1.激光干涉仪光路系统 2.干涉条纹计数和处理测量结果的电子系统3.机械系统激光干涉仪光路系统主要包括:光源、分束器和反射器。

常用的光源为He-Ne 激光器:(激光的功率和频率稳定性高、连续方式运转、在可见光和红外光区域有谱线)19、激光干涉仪常用的分光方法(1)分波阵面法(2)分振幅法(3)分偏振法(PBS)(4)衍射分光法20激光干涉仪常用的反射器:平面反射器(特点:对偏转将产生附加的光程差)、角锥棱镜反射器(特点:可消除偏转将产生附加的光程差,抗偏摆和俯仰)、直角棱镜反射器(特点:只对一个方向的偏转敏感)、猫眼反射器(特点:透镜和反射镜一起绕C点旋转,光程保持不变;容易加工,不影响偏振光的传输)21、单频激光干涉仪为什么需要移相,移相后信号有何特点?双频激光干涉仪需要移相吗?双频激光干涉仪不需要移相,因为它有一个载波信号,频率的变大和变小就对应着反射镜的移动的方向向近端移还是向远端移。

22、单频激光干涉仪有什么缺点,双频激光干涉仪有什么优点,设计的出发点是什么?23、塞曼效应和声光调制是实现光学“拍”的常用方法。

24、利用激光移相干涉测试技术可以快速而高准确度地检测波面面形误差,可达到1/100波长的测试不确定度。

是测量粗糙度的重要方法。

25、什么是全息?透射光的一部分就能重新模拟出原物的散射波前,重现一个与原物非常逼真的三维图像。

26、全息技术两步成像即全息图的记录和物光波的再现。

27、全息干涉测量技术特点:1)一般干涉测量只可用来测量形状比较简单的高度抛光表面的工件,而全息干涉测量能够对具有任意形状和粗糙表面的三维表面进行测量,精度可达光波波长数量级。

2)由于全息图再现具有三维性质,故用全息技术就可以从许多不同视角去观察一个形状复杂的物体,一个干涉测量全息图可相当于用一般干涉测量进行的多次观察。

3)全息干涉测量可以对一个物体在两个不同时刻的状态进行比对,因而可以探测物体在一段时间内发生的任何改变。

4)不足:测量范围小,仅几十微米左右。

28、光学粗糙表面检测的干涉测量方法,散斑干涉测量。

概念:散斑:当一束激光照射到物体的粗糙表面(例如铝板)上时,在铝板前面的空间将布满明暗相间的亮斑与暗斑,这些亮斑与暗斑的分布杂乱,故称为散斑(Speckle)。

实质:经粗糙表面漫反射后的光,空间干涉的结果,所以不是物面的像,其分布与被照射的表面有关。

散斑形成条件:1)必须有能发生散射的粗糙表面;为了使散射光较均匀,则粗糙表面的深度必须大于光波波长。

2)入射光的相干度足够高,如使用激光。

散斑类型:自由空间散斑,像面散斑。

有什么不同?29、被激光照射的粗糙物面在透镜的像面上形成散斑图,此方法称散斑照相。

同全息一样, 散斑照相并不能提供测量的一些信息。

如果利用全息技术记录某一时刻的散斑信息, 利用变化前后形成的散斑干涉, 可以进行测量工作。

30、电子散斑技术:用视频摄像系统代替照相处理,用电子技术和计算机技术代替光学记录技术。

特点:原始的散斑干涉场由光电器件(一般为CCD探测器)转换成电信号记录下来,用电子技术方法实现信息的提取,形成的散斑场可以直接显示和保存,操作简单、实用性强,自动化程度高,可以进行静动态测量。

31、最常用的马赫-曾德尔(Mach-Zehnder)光纤干涉仪优点:无返回光,不影响光源的稳定性。

输出的两路干涉信号反相,非常便于后续电路作辨向、细分等处理32、萨格奈克(Sagnac)光纤干涉仪是严格共路的干涉系统。

当闭合光纤静止时,两光束传播路径相同。

两光纤拳相对惯性空间以转速ω转动时,则两路光产生非互易性光程差,其干涉图样可反映出光程差和位相变化。

测量角速度。

灵敏度高、无机械转动部分、体积小、成本低、结构紧凑等。

33、法布里-珀罗(Fabry-Perot)光纤干涉仪特点:多光束干涉,在干涉条纹的峰值处衰减异常迅速,高灵敏度。

34、传统干涉仪的缺点:需要导轨,计时从始态到终态全部过程,中间不允许掉电;计数时间长,测量长度较大时耗时长,易受环境因素的影响;无零位,增量式测量, 不能测量绝对位移。

合成波长法可以克服以上缺点。

采用小数重合法的典型仪器是柯氏(Kosters)干涉仪。

当时主要用来测量量块。

35、拍波干涉仪的基本功能:求出合成波的条纹小数。

此处的合成波长法与第6章激光相位干涉测量技术合成波长不是一个概念,这个是干涉概念,最后产生干涉测量方法。

那个是对光的强度进行调制,而不是干涉原理。

Chapter 336、光的波长短,对很小的孔/屏、狭缝/细丝才有明显的衍射现象;37、单缝衍射测量仪器测量量程0.01mm-0.5mm。

对于细丝为0.01-0.1mm.38、激光衍射测量方法1、间隙测量法2、反射衍射测量法3、分离间隙法4、互补测屏法5、爱里斑测量法6、衍射频谱检测法39、反射衍射测量法利用试件棱缘和反射镜构成的狭缝来进行衍射测量的。

特点:1、灵敏度提高一倍2、入射光可以以一定角度入射,布置方便40、测量细丝的直径的方法(ppt)Chapter 441、直线度误差是指被测实际轮廓线相对于理想直线的变动量;42、激光准直仪按工作原理可分为1) 振幅测量法 2) 干涉测量法 3) 偏振测量法43、振幅测量型准直仪提高基准精度的常用方法1.菲涅耳波带片法2. 位相板法干涉测量法是在以激光束作为直线基准的基础上,又以光的干涉原理进行读数来进行直线度测量的。

44、激光器的漂移:平漂和角漂45、平漂在近端测量,补偿元件采用平板玻璃角漂在远端测量,通过控制扩束镜的横向移动来补偿46、四自由度测量系统及ppt3647、为减小激光器输出光束的漂移,可以采取以下措施:1. 热稳定装置2. 光束补偿装置3. 主动温控加热器4. 其他措施48、激光器准直扩束1)开普勒式望远镜2)伽利略式望远镜49、第六章:什么是多普勒效应?50、激光多普勒测速仪的组成1.激光器:多普勒频移相对光源波动频率来说变化很小,因此必须用频带窄及能量集中的激光作光源;为便于连续工作,通常使用气体激光器。

氩离子激光器: 功率较大,信号较强,用得最广。

2.光学系统;双散射型:散射光的频差与光电探测器的方向无关,使用时不受现场条件的限制,可在任意方向测量,且可使用大口径的接收透镜,粒子散射的光能量极大地得到利用,信噪比高。

3.信号处理系统:1)频率跟踪法2)频率计数法.最常用的是频率计数法49、多普勒全场测速技术(Doppler Global Velometer DGV)基本原理:利用了某些物质的选择吸收特性,把多普勒频移转换成光的强度,通过视频相机拍摄后进行处理,获得全场的速度信息,从而实现全场、实时的三维测量。

核心鉴频器。

50、什么是光学鉴频器?优点:鉴频通常使用电路,但是电路只能单路进行,不能并行工作,但是光学鉴频器可以并行工作,可以同时进行多点鉴频,得到频率差。

51、激光扫描测径技术(1)转镜扫描测径原理用一束平行光以恒定的速度扫描线材,并由放在线材对面的光电接收器接收,投射到光电接收器上的光线在光束扫描线材时被遮断,所以光电接收器输出的是一个方波脉冲,脉冲宽度与线材直径成正比。

测定直径范围 110mm~180mm,测定误差为30~40μm(2)音叉扫描测径:对于线径在0.5mm以下的物体(3)扫描镜电流计测径(4)位相调制扫描测量技术52、激光测距技术常用的测距技术:雷达测距超声测距红外测距激光测距远距离(几千米)测量的技术:激光相位测距脉冲激光测距激光相位测距原理:通过对光的强度进行调制来实现的(与第二章比较)脉冲激光测距:地形测量、战术前沿测距、导弹运行轨道跟踪,以及人造卫星、地球到月球距离的测量极远距离等。
