凿岩台车技术性能参数

山特维克(Sandvik)公司RDX5液压凿岩机

1极其耐用的RDX5凿岩机2019年9月，山特维克推出了新型RDX5 凿岩机，这是山特维克凿岩设备中老牌HLX5凿岩机的替代产品。

它沿用HLX5的设计，使用最少的零部件和模块接合面，对一些零部件进行了创新改进。

RDX5凿岩机在可靠性方面更胜一筹。

在产品开发过程中,RDX5凿岩机经过大量试验台测试，而且还有四台产品被送往世界各地进行现场试验，试验结果良好。

根据2019/11/11 11:58第一工程机械网报道,RDX5凿岩机已经在耐久性试验台上运行了 1700个冲击小时，试验台耐久试验的要求严苛山特维克(Sandvik 冤公司RDX5液压凿岩机周志鸿，田翔(北京科技大学机械学院，北京100083)摘要:介绍了山特维克(Sandvik)公司RDX5液压凿岩机产品的耐久性参数和性能参数，简述了 RDX5凿岩机对HLX5的部件和零件设计改进,概述了 RDX5凿岩机的设计特点遥关键词：山特维克曰RDX5曰HLX5曰设计改进曰设计特点中图分类号:TD421.2+2文献标志码:BRDX5 Hydraulic Rock Drill From SandvikZHOU Zhi-hong, TIAN Xiang(University ofScience & Technology Beijing, Beijing, 100083)Abstract: This paper covers durablity and performance parameters of RDX5 hydraulic rock drill from Sandvik,describes in brief the design improvements of components and parts of RDX5 rock drill compared with HLX5 rock drill, and outlines the design features of RDX5 rock drill.Key words:Sandvik; RDX5; HLX5; design improvement; design feature度几乎是普通液压凿岩机的两倍。

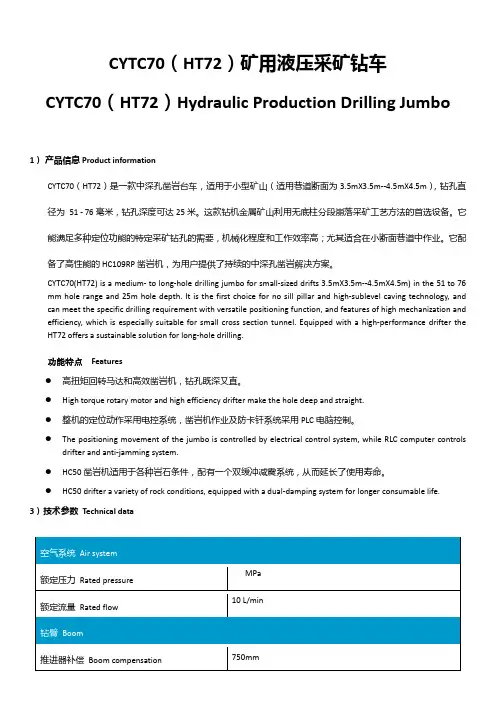

CYTC70HT72矿用液压采矿钻车CYTC70HT7Ciklomen

CYTC70（HT72）矿用液压采矿钻车CYTC70（HT72）Hydraulic Production Drilling Jumbo1）产品信息Product informationCYTC70（HT72）是一款中深孔凿岩台车，适用于小型矿山（适用巷道断面为3.5mX3.5m--4.5mX4.5m），钻孔直径为51 - 76毫米，钻孔深度可达25米。

这款钻机金属矿山利用无底柱分段崩落采矿工艺方法的首选设备。

它能满足多种定位功能的特定采矿钻孔的需要，机械化程度和工作效率高；尤其适合在小断面巷道中作业。

它配备了高性能的HC109RP凿岩机，为用户提供了持续的中深孔凿岩解决方案。

CYTC70(HT72) is a medium- to long-hole drilling jumbo for small-sized drifts 3.5mX3.5m--4.5mX4.5m) in the 51 to 76 mm hole range and 25m hole depth. It is the first choice for no sill pillar and high-sublevel caving technology, and can meet the specific drilling requirement with versatile positioning function, and features of high mechanization and efficiency, which is especially suitable for small cross section tunnel. Equipped with a high-performance drifter the HT72 offers a sustainable solution for long-hole drilling.功能特点Features●高扭矩回转马达和高效凿岩机，钻孔既深又直。

Simba 1354采矿凿岩台车技术参数

Simba 1354采矿凿岩台车，适宜在中小尺寸的巷道作业。

台车配备顶锤式液压凿岩机，可以钻凿直径51–89(102) mm 的中深孔。

通用的定位配置适用于不同采矿方法的生产钻孔。

技术性能››岩机OP 1800系列双减震缓冲系统可有效吸收反冲能量，保持钻头与孔底岩石的持续有效接触，提高钻孔速率压力油膜保护和润滑的接触界面延长维护间隔时间适应既定孔径的钎尾››钻进单元自动换杆系统双级液压油缸推进梁安装在推进梁上的前后顶尖可用于开孔时导向及接卸杆时夹紧用的卡钎››定位单元俯仰、旋转、摆臂及平移滑台准确平滑的定位适用于矿山条件的坚固结构•••••••••••››控制系统EDS 电气直控系统防卡钻系统››底盘四轮驱动铰接式矿用底盘，适用于中小尺寸的巷道››其他配置手推车式操作台FOPS 防落石安全防护顶棚电缆卷盘安装在三脚架上的工作灯•••••••Atlas Copco 采矿凿岩台车Simba 1354顶锤式采矿凿岩台车技术规范RHS 17自动换杆器，自动接杆 ………………………………17+1根宜用1.2m 、1.5m 或1.8米长度的钻杆宜用R32、T38或T45的快速钻杆宜用TDS56或TDS64导向钻管自动接杆钻深可达32m推进延伸补偿行程 (1.2m 钻杆) ……………………………900mm 推进延伸补偿行程 (1.5m 或1.8m 钻杆) ………………………1200mm BHR 60–2回转装置：回转角度360°BHT 15型滑台，最大平行孔间距：1.5mBHP 15型摆臂，可实现1.5m 帮壁的平行孔定位，和增加上向和下向孔1.5m 的平行定位进而达到3m 的平行定位（摆臂+滑台）推进梁后顶尖 ……………………………………………BSJ 8-200推进梁前顶尖 ……………………………………………BSJ 8-115推进梁倾斜角度 ……………………………………前倾20˚ 后仰65˚EDS 电气直控系统基本功能包括半自动钻孔及防卡钻功能液压泵：用于冲击液压泵：用于回转、定位、推进油泵卸载启动系统最大压力 …………………………………………………230bar 液压油箱最大容量 ……………………………………………160 L 低油位报警及自动停机油箱上装有油温表电动加油泵回油过滤 ………………………………………………………16μm 液压油过滤器阻塞报警器液压油不锈钢水冷却器矿物基液压油•••••••••••••••••••••••••••技术规格总装机功率 ……………………………………………………70kW 主电机功率 ……………………………………………………55kW 电压 ………………………………………………………380-1000 V 频率 …………………………………………………………50-60 Hz 启动方式 …………星型/三角形 (380 - 690 V)， 1000 V 直接启动电机热过载保护主电箱面板上配有冲击计时表主电箱内配有数字式电压/电流表相序指示器漏电指示器电瓶充电器变压器容量 ………………………………………………………4kVA 电缆卷盘电缆卷盘限位开关装在三角架上的工作照明灯 …………………………2x200 W, 24 V凿岩机润滑供气空压机 ………………………………………………Atlas Copco LE7在转速5400 rpm 压力7bar 时的排风量 ………………………12 L/s 风压表风压/风量可调外接气的吹孔装置电动增压水泵在10bar 增压压力下最大流量 ……………………………… 100L/min 最小进口水压 ……………………………………………………2 bar 水压表水流表Deutz D914 L04，四缸四冲程预燃式柴油发动机，满足EP A III/COM III(Tier 3/Stage • IIIA) 标准功率 (转速为2300 rpm 时) ……………………………………55kW 扭矩 (转速为1550 rpm 时) ……………………………………230Nm 固定式座椅，配有安全带铰接转向 …………………………………………………±41˚ 转角四轮驱动FOPS 防落石认证顶棚液压助力转向系统液力变矩器 ………………………………………………Clark 12000前桥 ………………………………………………………DANA 176 后桥 ………………………………………DANA 176，±8˚摆动角前桥防滑自锁差速器轮胎 ………………………………………………………12.00xR20接近角和离去角 …………………………………………………15˚ 可展开式液压前支腿 ……………………………………………2个液压后支腿 ………………………………………………………2个行车制动：两条独立的回路 (液压实施，全封闭湿式多盘制动器)紧急和泊车制动 ……………………SAHR (弹簧制动，液压释放)燃油箱容积 ………………………………………………………60 L 电气系统电压 …………………………………………………… 24V 蓄电池 ………………………………………………………2 x 70Ah 行走照明灯 …………………………………………………8 x 70W 刹车灯通往操作平台的照明阶梯集中润滑系统灭火器水平仪最大爬坡能力 ……………………………………………………1∶4行走速度 (平地/1∶8坡道) …………………………………>10/>4km/h 喇叭，警示灯及倒车报警器•••••••••••••••••••••••••••••••••••••••••••••••••••••••• Simba1354Simba1354可选件设备尺寸侧视图25545º7507502380243019501500200045º945115070018452260318023011500155523048763 with BMH 216 (B)20º65º1500380o3000 (PH)1500(P H )750750489052207440R2970(RD )R 2790 (PH )覆盖范围前视图RD —环形炮孔组钻进PH—平行炮孔组钻进本文图片所示设备可能配有选装部件。

三臂凿岩台车技术参数

三臂凿岩台车技术参数三臂凿岩台车是一种用于隧道建设的重型设备，具有高效率、稳定性强、操作方便等特点。

本文将对三臂凿岩台车的技术参数进行详细阐述。

一、整机技术参数1. 整机尺寸：长×宽×高=11700mm×2700mm×3800mm2. 整机净重：约45吨4. 发动机功率：162kW/220马力5. 转速范围：2200r/min6. 最大扭矩：898N·m7. 排放标准：国Ⅲ8. 燃油消耗：≤215g/kW·h9. 燃油箱容积：450L10. 液压系统压力：24MPa11. 液压系统流量：400L/min12. 电气系统电压：24V13. 整机最高行驶速度：≤15km/h14. 最大爬坡能力：≥25%1. 钻进凿岩范围：不大于Ф1300mm的硬岩3. 凿岩深度：≤4.5m4. 钻进动力头型号：HYD2005. 钻进动力头直径：Ф130mm8. 钻进动力头最大推力：78kN9. 钻进动力头工作压力：16MPa1. 前臂长度：5.2m2. 前臂最大液压支撑力：88kN4. 前臂旋转角度：360°5. 中臂倾斜角度：±18°六、总结随着隧道建设不断发展，三臂凿岩台车的应用范围也越来越广泛。

其高效率、稳定性强、操作方便等特点，使其得到了越来越多的用户的认可和青睐。

下面，我们将从应用领域和优势两个方面对其进行进一步分析。

一、应用领域1. 隧道建设：三臂凿岩台车是隧道开挖构筑工程中不可缺少的设备之一。

通过钻进凿岩、炸岩、凿岩等技术，将硬岩等难以开挖的隧道开挖出来。

2. 水电站建设：在水电站建设中，有很多的隧洞需要建造。

三臂凿岩台车因其高效、稳定的特点，在这些工程中也有广泛应用。

3. 矿山建设：矿山的开采过程中需要挖掘传送道路、通风井和排水孔等工程。

这些工程中也需要用到三臂凿岩台车。

二、优势1. 高效率：通过三臂凿岩台车完成隧道开挖工程，可以大大缩短工期，提高开挖效率。

凿岩台车

唐山市丰润区东方液压机电研究所各种凿岩台车技术参数唐山市丰润区东方液压机电研究所成立于2001年，是唐山市高新技术企业，中国标准化委员会井巷设备分会会员单位，产品行销全国，广泛应用于矿山、隧道、煤炭、水泥、冶金、机械制造、石油化工以及军工等重大项目中，深受用户好评。

具有自主研发的CMJ1-10、CMJ2-18煤矿专用液压钻车，DF10-1BD、DF20-2BD、DF20-2BCD、DF281等隧道凿岩台车及凿岩台车用独有机构和专用液压油缸、水泵、螺旋钻臂、整体滑道等，是国内隧道凿岩设备研发、制造的权威级单位。

自主研发的“DF系列液压螺旋摆动油缸”更是填补了国内该领域的空白,获得国家发明专利、实用新型专利。

唐山市丰润区东方液压机电研究所位于中国大陆环渤海经济圈工业重镇——河北唐山，地理位置优越，海陆空交通便捷，发展空间广阔。

产品全部采用计算机辅助设计，加工设备齐全。

建立了持续有效的质量保证体系，具有完全独立的产品开发、设计、制造及配套能力。

多年以来本所坚持严谨的科学管理、精益求精的工作作风，为美国英格索兰公司(Ingersoll-Rand)、瑞典阿特拉斯公司（Atlas Copco）、三一集团、湘煤集团、太原重型机械集团、冀东水泥股份有限公司、石家庄煤矿机械有限公司、海军工程大学、青岛东海舰队等众多家单位提供了大量高质量的产品和服务。

在新产品研发方面，积极与各大厂商、院校密切合作，建立起了一套完整、高效的研发体系。

公司将一如既往，以质优、价廉的产品，良好的售后服务满足不同行业的用户需求，竭诚为广大用户提供“三优”服务。

东方人求真务实，开拓进取，愿与各界朋友精诚合作，共创辉煌。

DF10系列履带式单臂全液压凿岩台车主要适用于矿山、冶金、水电、铁路、公路等领域的巷道、隧道、涵洞的开挖、掘进工程。

该机采用全液压驱动单臂凿岩，凿岩速度可达 0.8-2米/分。

系统设有终点自动停止冲击、自动防卡钎、感应水排渣等功能，操作方便，安全可靠。

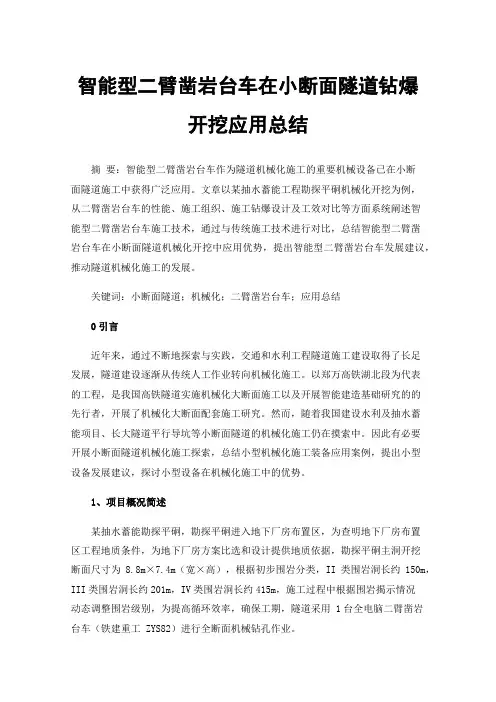

智能型二臂凿岩台车在小断面隧道钻爆开挖应用总结

智能型二臂凿岩台车在小断面隧道钻爆开挖应用总结摘要：智能型二臂凿岩台车作为隧道机械化施工的重要机械设备已在小断面隧道施工中获得广泛应用。

文章以某抽水蓄能工程勘探平硐机械化开挖为例，从二臂凿岩台车的性能、施工组织、施工钻爆设计及工效对比等方面系统阐述智能型二臂凿岩台车施工技术，通过与传统施工技术进行对比，总结智能型二臂凿岩台车在小断面隧道机械化开挖中应用优势，提出智能型二臂凿岩台车发展建议，推动隧道机械化施工的发展。

关键词：小断面隧道；机械化；二臂凿岩台车；应用总结0引言近年来，通过不断地探索与实践，交通和水利工程隧道施工建设取得了长足发展，隧道建设逐渐从传统人工作业转向机械化施工。

以郑万高铁湖北段为代表的工程，是我国高铁隧道实施机械化大断面施工以及开展智能建造基础研究的的先行者，开展了机械化大断面配套施工研究。

然而，随着我国建设水利及抽水蓄能项目、长大隧道平行导坑等小断面隧道的机械化施工仍在摸索中。

因此有必要开展小断面隧道机械化施工探索，总结小型机械化施工装备应用案例，提出小型设备发展建议，探讨小型设备在机械化施工中的优势。

1、项目概况简述某抽水蓄能勘探平硐，勘探平硐进入地下厂房布置区，为查明地下厂房布置区工程地质条件，为地下厂房方案比选和设计提供地质依据，勘探平硐主洞开挖断面尺寸为8.8m×7.4m（宽×高），根据初步围岩分类，II类围岩洞长约150m，III类围岩洞长约201m，IV类围岩洞长约415m，施工过程中根据围岩揭示情况动态调整围岩级别，为提高循环效率，确保工期，隧道采用 1台全电脑二臂凿岩台车（铁建重工 ZYS82）进行全断面机械钻孔作业。

2、凿岩台车主要技术参数（1）两臂凿岩台车ZYS82：制造厂家为中国铁建重工集团，工作状态：长x 宽x高：15100 mm x 2500 mm x 3850 mm，最大覆盖面积可达105㎡，总重量：33000kg；（1）两臂凿岩台车ZYS82用途：该两臂凿岩台车适用于钻爆孔、锚杆孔、掏槽孔和超前支护孔，适合于装药、安装锚杆、注浆、安装风管、排险等高空作业。

CMJ2-18双臂履带式掘进凿岩钻车(台车)介绍

双臂液压掘进凿岩台车（钻车）介绍一、概述CMJ2-18全液压钻车：适应于煤矿、非煤矿、铁路隧道、引水工程、国防工程等岩巷掘进中打炮眼作业，该机机身小，结构紧凑，适合在巷道断面7.2m（宽）×5.5 m（高）以下的岩石巷道中作业，钻孔直径φ35～76mm。

该机机动灵活，凿岩速度快，工作效率高可达0.8-2米/分；液压系统先进，维修方便；工作稳定，爬坡能力强，操作方便，安全可靠。

该钻车不仅适用于煤矿，而且还可以用于冶金、建材、化工、水电、铁路等部门的巷道、隧道、涵洞的掘进工程，适用面广，是当前我国工程建设中一种先进的凿岩设备。

二、参数表三、我司CMJ2-18双臂全液压钻车独特功能特点1、独特平动大臂（仅鑫通采用此设计）液压平动臂机构（鑫通）普通臂（其他厂家）双臂钻车采用两个液压平动伸缩钻臂，通过钻臂上两对油缸保证钻臂平动，从而保证钻下个孔保持与前一个孔平行，不仅能保证平动也可单独操作油缸用于打不同角度孔。

平动臂的优点：A.在平动臂模式下,无论大臂如何上、下、左、右摆动，都能自动保证钻出孔与孔之间保持平行；B.可准确、快速定位，平动臂技术提高了设备的自动化性、降低了机手操作难易程度:平动技术则只需动相应方像1-2个油缸即可快速准确定下个孔位置，而普通钻臂则需要通过调整3-4个油缸去保证炮孔的平行度且需要机手具备丰富的工作经验才能很好的保证平行；C.提高了巷道形状规整度：通过保证钻孔质量可提高放炮后巷道形状规整度；D.降低卡钎风险、降低断钎几率：在打密集孔时若不能保证孔平行，就容易出现孔穿透交叉而导致卡钎，而平动臂技术则可很准确的保证孔平行从而不易出现交叉现在降低卡钎风险，降低断钎几率。

2 、伸缩臂的优点大臂可伸缩850mm ，大臂由两节结合通过油缸连接，可伸缩。

伸缩臂可避免普通臂钻孔时由截面顶向底方向移动时产生位移差。

采用伸缩臂可补偿钻臂自动产生的位移差。

提高钻孔范围无死角。

3、采用整体推进梁，刚度强、直线度高；模具一次冷拔工艺（鑫通）拼焊工艺（其他厂家）整体式：推进梁通过模具整体一次冷拔成形工艺多次校准制作成，刚度强，平行度及直线度高的特点。

【标准施工方案】三臂凿岩台车施工作业指导书

【标准施工方案】三臂凿岩台车施工作业指导书(标准施工方案，可以直接使用，可编辑优秀版资料，欢迎下载）三臂凿岩台车施工作业指导书一、目的明确凿岩台车施工作业的工艺流程、操作要点和相应的工艺标准，规范隧道开挖施工作业，提高工效。

二、编制依据1、《高速铁路隧道工程施工指南》2、《高速铁路隧道工程施工质量验收标准》三、适用范围适用于合福铁路Ⅳ标段一分部隧道三臂凿岩台车开挖施工作业.四、工艺流程超前探孔——测量放线——台车钻孔-—装药爆破—-出碴五、三臂凿岩台车基本情况5。

1、基本特点:瑞典阿特拉斯·科普柯（Atlas Copco）公司Rocket Boomer 353E 型全液压三臂凿岩台车,是适用于隧道掘进、岩层开孔以及地下厂房开挖等作业的地下凿岩设备。

作业时钻臂覆盖面积可达168m2，钻孔直径范围为43~102mm。

可进行钻爆孔、锚杆孔、掏槽孔、超前灌浆孔、管棚施工、装药、安装锚杆、灌浆以及安装风管等作业。

5.2、工作条件:（1）作业海拨最高可达3000m；（2)作业环境为—20～45℃；(3)可在多尘及潮湿的隧道、地下等环境中正常作业。

5。

3、性能：性能参数5.4、优缺点：优点：节能、高效、成本低、作业条件好。

（1)单循环进度快.相比人工钻孔循环进尺3.0～3.5m，采用台车钻孔每循环最大进尺可达4.5~5。

0m.（2)安全性能高.设备操作人员在固定的操作平台上操作机械，距隧道掌子面约13m，视线开阔，易于观察围岩的变化情况,加之操作平台上设有安全顶棚,从硬件和机械的设计上增大了操作员工安全系数。

（3）开挖成型好。

凿岩台车电-液控制系统采用PLC可编程逻辑控制，电信号通过电液比例阀控制终端执行机构,由此可使各个钻进参数达到最佳，从而达到快速高效精确的控制。

缺点:一次性投资大，维修保养成本较高.操作人员要求高.六、施工控制6.1、超前探孔超前地质钻探作为超前地质预报手段中最直接、最直观、最有效的一种预报方法，在长大隧道施工中起着重要作用，采用在拱顶部位、拱腰两侧各取一点作为超前探孔施作点，探孔深度均为5米。

凿岩台车说明

2007-06-01应用山特维克DL330-5是一种单臂电动液压深孔凿岩台车，广泛应于地下矿山中小规模的凿岩作业。

这台凿岩设备既可以凿上向平行孔也可以凿下向平行孔，最大孔深23m，固定车身钻臂可以旋转宽度可达5.5m。

钻臂360°旋转，可以覆盖全部平行凿岩区域。

大倾角前后倾斜使钻臂自由伸缩可以适应各种不同的凿岩条件。

钻臂的长度大，更能够在不安全或者狭窄的地方凿岩。

台车的设计旨在保证良好的可见度和平衡性。

这种设计和强功率的四轮驱动铰接式车身能保证在狭窄的矿堆中快速又平稳的行驶。

带有优良钎杆的高性能凿岩系统使得凿岩成本降低，可靠度提升。

操作环境和附加自动功能使得操作员集中于安全，快速和精确的凿岩。

新设计的车架更能达到日常服务的要求。

主要参数车架 1 x TC 5安全遮板 1 x FOPS / ROPS 冲击器 1 x HLX5馈送 1 x LHF 2000-5钻杆处理器 (可选) 1 x ERHC 12钻臂 1 x B 26 LC Control 系统 1 x THC 560 LH 动动力组 1 x HP 560 (55 kW)柄润滑装置 1 x KVL 10-1空气压缩机 1 x CT 10水压 1 x WBP 2主开关 1 x MSE 10电缆卷筒 1 x TCR 1长度9 550 mm宽度 1 900 mm高度 2 100 / 3 100mm质量（无可选设备）14 600 kg行走速度–水平12 km/h- 14% = 1:7 = 8° 5 km/h爬坡角28 % = 1:3.5 = 15°噪音分贝 (EN791) Free field condition - 操作平台LpA = 102 dB- 排气 LwA=124 dB容量MF rods R32 12+1 MF rods T38 11+1 MF rods T4510+1整体规格单位mmHLX5 凿岩机重量 210 kg 长度 955 mm 侧高87 mm 气压功率15 kW 最大工作风压-冲击 190 bar- 旋转175 bar 最大扭矩 (125 ccm 马达) 625 Nm 孔径51 - 64 mm 柄适配器 R32 / T38 / T45冲击水压10 - 20 barLHF 2000-5 FEED扩展杆 Round 32 / 39 / 46输送力20 kNB 26 LC 钻臂类型多方向平行孔质量 (包括水管) 1 900 kg 旋转角度360° 钻臂伸缩长度 1 200 mm 伸缩长度1 200 mmTHC 560 LH 控制系统功率控制全功率可调整开孔功率可调整旋转控制旋转速度可调整可反向旋转自动功能缠辊馈送控制冲击防卡钻冲水钻臂控制全比例HP 560 电力组电动马达1 x 55 kW (75 hp)3象马达ERHC 12 杆传送泵类型- 气动, 馈送& 横栏轴向柱塞泵1 x 130 l/min 可变排量--转动 1 x 60 l/min 齿轮泵过滤 - 油压 1 x 20 micron-回转 1 x 10 micron 水箱水箱容量 180 L 油管电泵台车规格32015°3260555040°单位： mmTC 5 车架柴油发动机 Deutz BF4L 2011, 55 kW (74hp)- 排气催化剂变速器静水压, 自动变速箱低输出轴变速器Clark-Hurth 轮轴, 前 & 后凯斯纽荷兰全球公司, D45 - 振动后轴, 2 x 10° - 轮胎 12.00 - 20 PR 20 转向转向坐标系, 2 x 40° 制动 - 服务全液压制动 - 紧急情况 & 停车灌入液压油 - 手动两旁多片盘式制动器稳定装置 2 液压支架, 前2 立式千斤顶, 后安全挡篷水压, 防冒落碎石 - 降低高度 1 000 mm 油箱 80 liters 水箱 55 liters气循环空气压缩机 C.T . 10, 螺丝类型- 容量 1000 l/min at 7 bar 电动马达 7.5 kW (10 hp) 润滑装置 1 x KVL 10-1 - 耗气量 250-350 l/min - 耗油量 180-250 g/h -矿用空气过滤器 IP5水循环水泵类型 1 x WBP 2 (4 kW)- 容量100 l/min (12 bar)With 2 bar 入口压力- 入口压力 2 - 7 bar (抽水时) 入口压力控制阀 1 x WP 70 油冷却器 OW 30, 防水逆流 -冷却能力 30 k W电力系统总功率 70 kW 主开关 MSE 10 标准电压 380...690 V / 50 or 60 Hz 电压波动 Max ±10 % 起动方法直接起动电缆盘 1 x TCR 1- 容量 (橡胶电缆) 200 m - 33 mm O.D 照明 - 工作灯 (24 VDC) 2 x 35 W HID, 前2 x 70 W, 后- 行走灯 (24 VDC) 2 x 70 W, 前2 x 70 W,后定位灯 2 x 激光灯覆盖范围A1200顶5480B45001200侧面单位： mm可选设备凿岩系统电力系统车架其他可选设备。

1凿岩机

江苏建筑职业技术学院
项目一井巷掘进设备的使用与维护
任务一凿岩机的使用与维护任务二伞钻的使用与维护任务三抓岩机的使用与维护任务四矿用挖掘机的使用与维护任务五凿岩台车的使用与维护任务六装载机的使用与维护任务七掘进机的使用与维护
2019年12月30日星期一
江苏建筑职业技术学院
江苏建筑职业技术学院
四、凿岩机的使用与维护 2、凿岩机的操作 3)气腿快速缩回扳机用来控制换向阀换向，
使气腿快速缩回。凿岩机在工作过程中，气腿的一次推进尚未满足凿眼深度要求时，需移动气腿在地面上的支点位置，只需钩动扳机压换向阀到气腿缩回位置，气腿则可迅速缩回，不需关闭操纵阀和调压阀。
2019年12月30日星期一
控制阀配气机构 1—阀套；2—后阀室；3—阀柜；4—控制阀；
5，3—通大气小孔；6，8—控制气孔； 9—气孔；10—前阀室
2019年12月30日星期一
江苏建筑职业技术学院
(3)无阀配气机构
原理：压气进入气缸后腔， → 气缸前腔通大气→活塞前行→活塞关闭进气孔→缸后腔压气膨胀做功→推动活塞继续前行→活塞打开排气孔→惯性，活塞仍前行→活塞冲击钎尾，完成冲击行程。 →压缩空气进入气缸前腔，后腔通大气，活塞返程。
YYG—80型液压凿岩机的冲击机构
2019年12月30日星期一
江苏建筑职业技术学院
YYG—80型液压凿岩机的冲击机构
1—活塞；2—滑阀；3—回程蓄能器；4—钎尾；5—主油路蓄能器 2019年12月30日星期一
江苏建筑职业技术学院
YYG—80型液压凿岩机的冲击机构
蓄能器5的作用是积蓄和补偿液流，减少油泵供油量，从而提高效率，并减少液压冲击。

隧道凿岩台车自动定位钻孔技术研究

仍以图 5 中隧道炮孔布置为研究对象，采用关节变量总和最小（方案一）、末端执行器行驶距离最小（方案二）以及人为凭感觉（方案三）三种孔序规划方案，对钻孔孔序进行优化，结果见图 6。
从图 6 中可以看到：采用关节变量总和最小的钻孔布 H 方案，较末端执行器行驶距离最小、凭人为感觉的钻孔布置方案工作效率更高，钻孔时间仅为 637.35s ，而方案二需要 674.U , 方案三需要 662.025s。因此，在随道断面打孔方案规划中，应优先采用基于关节变量总和为优化目标的钻孔顺序。
4 8 丨工程机械与维修
3 . 3 控制系统工作原理
便携式计算机
RS232
通过以上设计，初步构建起凿岩台车控制系统的基本框架，控制系统的工
RS485
'
作原理可简述为以下几个步骤：
液压系统
摆动油缸
继电器
俯仰油缸
俯仰补偿油缸
翮转蜗轮蜗杆
摇动补偿蜗轮蜗杆
P L C 接收到命令后，通过控制电池换向阀的位置来实现钻臂的钻孔施工控制，直至完成该孔施工；重复以上步骤，直至完成所有钻孔的施工。控制系统工作原理见图 4。
P L C 可以连接 4 个编码器。一个测试系统需要2 台 P L C 进
打孔方案，通过 O P C 通讯和 H o s t L i n k , 将预测参数传递给

凿岩台车技术性能参数

BMH612×2
钻臂 (型号×数量) 型号×数量)
BHU38×2
作升降高度 (m)
约9(地面高)
业
台数量
1
耗水量 (L/min)
72
照明
200～220V，200W×2 1500W×1
生产厂商
阿特拉斯
BoomerH-178
型号
H178
长×
13705×3050×4150
推型号
BMH618
进
器行程 (km/h)
mmmmmmh1321380025003350cop1038hd2行走方式行走速度长长机型号长长机功率kmhkwvolvod60a868液长长长长长机长长长爬坡能力空长机用卷长长度长长kwkw长长量生长长长长长器容量kva400440v150阿特拉斯50hz60hzh132二臂长式长岩台长技长性能参数型号015452台221台60mm23芯1120长25长长长臂bmh6122bhu382耗水量照明lmi721500w1生长mmh1781370530504150型号行程kmhbmh6185235油长型号长长机功率kw453二臂长式长岩台长技长性能参数型号长9地面高200220v200w2boomerh178三臂长式长岩台长技长性能参数a8v58柱式汞使用范长长臂行程mmmmmm137053050415030503450cop1238me3but3531600型号行走速度爬坡能力型号功率kmhkwdc160h161
5235
油泵型号
A8V-58柱式汞
液压系统电动机功率 (KW)
45×3
178三臂轮式凿岩台车技术性能参数
×宽×高 (mm)
13705×3050×4150
使用范围宽×高 (mm) 底盘行走速度 (km/h)

全电脑三臂凿岩台车在铁路隧道开挖施工中的应用

1 引言2015年以来，我公司根据承建的国家重点工程需要和国家相关部委提出的“机械化换人、自动化减人”工程施工指导思想，陆续引进9台瑞典阿特拉斯生产的Boomer XE3 C 型全电脑三臂凿岩台车在我公司承建的京张铁路新八达岭隧道、川藏铁路拉萨至林芝段桑珠岭隧道、哈牡客专虎峰岭隧道、黔张常铁路刘家寨隧道、成兰铁路杨家坪隧道、玉磨铁路莫郎山隧道、玉磨铁路安定隧道、玉磨铁路通达隧道、郑万高铁湖北段巴东隧道、郑万高铁湖北段荣家湾隧道、郑万高铁湖北段香树湾隧道、张吉怀高铁凤凰隧道等铁路隧道工地应用，为完成我公司承建的重点控制性工程提供了重要的保障。

现对我公司配置的凿岩台车在各铁路隧道开挖施工中的全电脑三臂凿岩台车在铁路隧道开挖施工中的应用彭仁军 / PENG Renjun，李三华 / LI Sanhua，刘爱兵 / LIU Aibing，张晓寿 / ZHANG Xiaoshou，李中华 / LI Zhonghua（中铁五局集团有限公司，湖南长沙 410007）摘要：根据国家相关部委提出的“机械化换人、自动化减人”工程施工指导思想和重点工程施工需要，近年来凿岩台车在铁路隧道施工应用越来越广泛。

现对我公司购置的全电脑三臂凿岩台车在各铁路隧道开挖施工中的应用情况进行阶段性总结，对应用效果进行分析，提出凿岩台车应用需要继续探讨和深入研究的问题，为凿岩台车后续应用提供参考。

关键词：全电脑三臂凿岩台车；铁路隧道；开挖成本；利用率；机械化施工中图分类号：U215.3 文献标识码：A应用情况进行阶段性总结，对应用效果进行分析，提出凿岩台车应用需要继续探讨和深入研究的问题，为凿岩台车后续应用提供参考。

2 凿岩台车组成与主要功能概述2.1 凿岩台车组成Boomer XE3 C 型全电脑三臂凿岩台车主要由底盘及发动机、钻臂及凿岩机、液压系统、电气系统、全电脑控制系统以及驾驶室、工作平台、空压机、高压水泵及其它附属系统组成，其主要技术参数见表1。

YGZ90型凿岩机

使用维护和技术
YGZ90型凿岩机的转钎扭较大，故在钻凿具有裂隙，溶洞的矿岩时不易卡钎，即使有时发生卡钎故障亦可采用弱冲击强回转办法消除故障。凿岩机所适应的最优轴推力范围大，故便于操作。其操作要领简述如下：对于不同岩性的矿性的矿岩，需根据排粉情况分别调节；冲击能转钎速度和轴推力，才能得到较高的凿岩速度。如对于中硬矿岩，冲击能可小些，转钎速度可高些，推力不宜过大，而对于坚硬矿岩，冲击能可小些，转钎速度可高些，推力不宜过大，而对于坚硬矿岩，冲击能则要大，转钎速度要低些，推力应大些。在遇有裂隙、溶洞而卡钎时，则要减小冲击能。加大转钎速度，甚至可以停止冲击，完全依靠回转通过卡钎区排除故障。因是无阀配气，宜在高气压下作业，工作气压不宜低于0.5Mpa。中洗水压不宜低于 0.4Mpa凿岩机的润滑条件应良好，以防止磨擦面（尤其是活塞与气缸和配气体的配合面）在高速运动时，产生局部高温而研伤。润滑油可根据工作环境的温度高低选用30号或20号机油。润滑油应连续供给，一般使用可以调节供油量的注油器，供油量应适当，每个工作班内以消耗3-5公斤为宜。过多则造成油雾大，过少则润滑不良。使用的钻具应符合质量要求。
图片展示
2020
THANKS
汇报人：
YGZ90型凿岩机
zmjt063
目录
1 介绍 2 参数 3 使YGZ90型凿岩机有效孔深30M该机主要用于井下采矿场上身平行或扇形炮孔。与露天凿岩台车配套可在中、小型露天采矿场或石方工程中钻凿下向或水平炮孔亦可用于需要钻凿中深炮孔的其它作业。
参数
外形尺寸：（长X宽X高）876X355X303mm 机重95KG 缸径 125mm 活塞行程62mm 工作气压 0.5-0.7Mpa 冲击能 ≥225J（焦耳）凿岩冲击频率 ≥34HZ（赫兹）转钎扭矩 ≥140Nm 凿岩耗气量 ≤225L/s 工作水压 0.4~0.6Mpa(兆帕) 气管内径：冲击部份 ∮38mm(毫米) 转钎部份 ∮25mm(毫米) 水管内径 ∮19mm(毫米) 钻孔直径 ∮50~∮80mm(毫米) 钎尾规格 ∮32X90mm(毫米)。

cytc70 参数

CYTC70（也称为HT72）是一款中深孔凿岩台车，适用于小型矿山（适用巷道断面为 3.5m×3.5m-4.5m×4.5m）。

这款钻机金属矿山利用无底柱分段崩落采矿工艺方法的首选设备。

以下是关于CYTC70的详细参数：
1.钻孔直径：51-76毫米。

2.钻孔深度：最大钻孔深度可达25米。

3.推进器：推进器总长可根据需求进行选择，并能够实现
水平垂直双向360度旋转。

4.钻臂：钻臂自动保持平动，钻臂左右摆角上大、下俯仰
角度大，该机型提供了单次稳车较大的覆盖面积。

5.普氏硬度：适用于普氏硬度f=6-18或更高的岩石。

6.应用范围：广泛应用于中小型地下水利水电、公路铁路
隧道、化工、金属矿山，适应岩石范围广。

7.采矿效率：该机型提供了高水平的断面采矿快速和精度，
尤其在小巷道断面内工作效果更佳。

8.钻孔的冲击功率：钻孔的冲击功率可达18KW。

综上所述，CYTC70以其高效率、高稳定性以及适用于各种复杂环境和岩石硬度的特性，广泛应用于金属矿山、水利水电工程、公路铁路隧道等各个领域。

这款中深孔凿岩台车适用于小巷道断面的采矿工作，具备高精度的采矿能力和高效的作业效率，是现代化采矿作业中的重要设备之一。

国产单臂凿岩台车参数

DF10系列凿岩台车主要适用于矿山、冶金等部门的巷道、隧道、涵洞的掘进工程，液压系统先进，
设有凿岩机自动停止及防卡钎装置，操作方便，安全可靠。该机车身小、结构紧凑、重心低、机
动灵活，采用履带行走方式，工作稳定，爬坡能力强。非常适应于小断面巷道作业。型号钻孔速度 m/min 钎杆长度 m 钻孔直径 mm 孔深（一次推进） m 适用断面宽×高 m×m 行走速度 km/h
6.5×0.9×1.5 30
380
7×0.9×1.5 30
380
5500
1×ZB2.4
5500
1×ZB2.9
升/降摆臂内/外
55°/16° 30.5°/30.5°
55°/16° 30.5°/30.5°
补偿 m 回转正/反
推进器数量型号
1.5 180°/180°
1×TJ2.1
1.5 180°/180°
1×TJ2.1
俯仰俯/仰摆角左/右
105°/15ห้องสมุดไป่ตู้ 45°/45°
105°/15°
45°/45°
注：一次推进孔深可以按用户的要求设计
配用凿岩机数量型号
DF10-1BD 0.8-2 2.435 27-45 2.1 2×2-3.5×3.5 2.5
1×HYD200
DF10A-1BD 0.8-2 2.435 27-45 2.1 2×2-4×4 2.5
1×HYD200
外型尺寸长×宽×高 m 电机容量 kw 使用电压 v 整机质量 kg
钻臂数量型号

凿岩台车技术参数

控制系统
电子控制面板数据和备份设置传输集成诊断系统电子系统电池外形尺寸和重量宽度驾驶室高度顶篷抬起高度顶棚降下高度
长度
离地间隙旋转半径（外部）旋转半径（内部）电气系统总装机功率
电压
频率
起动方法
电动机过载保护冲击计时器操作显示屏上的冲击计时器电柜中的数字伏特计/安培计相序指示器接地故障指示器电池充电器变压器电缆卷直径电缆卷筒双重控制液压系统
在 7 bar 时为 12.5 l/s 编号是 BUT28 2 BUT 28 1250 mm 1250 mm 360˚ + 65˚/-30˚ 全套 +45˚/-25˚ 1750 kg
N/A 可选件可选件是可选件 N/A Deutz 4
额定功率
扭矩
铰接式转向机构全轮驱动静压动力转向系统
传输
282型凿岩台车的修复
发布时间:2005-04-06 来源: 南京 Atlas Copco 生产的凿岩台车，其进口配件比较昂贵，很多单位在维修时都不愿意更换很多配件，因而达不到修复的要求，影响凿岩台车的使用性能。如能从节约维修费用的角度出发，对凿岩台车的一些配件自行加工和改制，不仅可以恢复正常的工作性能，而且降低了成本，节约了维修费用。
1、凿岩机钎尾导向套的加工该钎尾导向套安装在凿岩机的最前端，对钎尾起导向作用，要求硬度高，耐磨性好，密封效果好，防止水和石渣进入凿岩机内。该凿岩机钎尾导向套为铜合金套，对材质及加工精度的要求较高，它的磨损将严重影响钎尾的导向性，导致凿岩机其他零件的严重磨损，并可能引发水封损坏，凿岩机漏水，也会导致外界杂质进入凿岩机内。由于对钎尾导向套性能的认识不足，在刚开始时选用普通的铜合金材料来加工，其配合间隙也不合理，料进行分析，并选取比原来稍大的配合间隙，经使用，基本能达到要求，而成本仅为原配件的1/6。 2、凿岩机回油蓄能器的改进该凿岩机回油蓄能器主要由阀体（厚约3mm)、阀芯和隔膜等组成，隔膜安装在阀体和阀芯之间。其工作原理是：液压油通过回油蓄能器回油箱时，挤压隔膜和阀体之间的空气来缓冲液压系统回油产生的瞬间高压，可有效地防止液压软管的破裂。在使用过程中，我们发现回油蓄能器的主要故障是隔膜破裂，其裂纹呈弧形，沿阀体上孔（下径1cm）的方向。该孔是用来检查隔膜是否损坏的，在班保养时，拆下螺钉，若有油漏出，可判定隔膜损坏。经分析，导致隔膜破裂的原因是：液压油通过隔膜内侧，将隔膜挤压紧贴阀体上孔或螺钉时，被螺钉顶破或直接被孔内侧割破。为此，我们对其做了以下改进：将阀体上孔的直径1cm 改为1.5-2mm，不再使用螺钉。这样有效地避免了螺钉或孔口对隔膜的损坏。实践证明，在班保养时，若发现有液压油渗出，可判定隔膜损坏，不需要拆卸螺钉，可直接判断，使用较方便。经上述改进后，其使用寿命延长2-3倍，效果良好。 3、钻杆再利用凿岩台车配用 Atlas Copco5.2m 的钻杆，在使用过程中钻杆经常被磨损成前细后粗，导致钻杆的螺纹损坏或在钻头连接处被扭断。

凿岩台车标准-概述说明以及解释

凿岩台车标准-概述说明以及解释1.引言1.1 概述凿岩台车是一种用于采矿和建筑施工中的重型机械设备，用于将岩石或混凝土从挖掘区域运输到其他地方。

它具有强大的能力和耐用性，能够适应恶劣的工作条件和各种类型的岩石。

鉴于凿岩台车在许多工程中的广泛应用，为了确保其安全性、效率性和可靠性，制定相应的标准是至关重要的。

本文旨在讨论凿岩台车标准的重要性以及制定这些标准的目的。

首先，我们将简要介绍凿岩台车的基本原理和组成部分，以帮助读者更好地理解标准的必要性。

然后，我们将探讨制定凿岩台车标准的主要目的，包括确保运行安全、提高工作效率、降低维护成本以及促进行业发展。

在讨论凿岩台车标准的目的时，我们还将回顾当前存在的一些标准，并提出改进的建议。

这些改进将有助于满足不断变化的工程需求和技术发展，并促进凿岩台车行业向更高水平发展。

最后，我们将展望未来凿岩台车标准的发展趋势。

随着科技的不断进步和挖掘工程的不断发展，凿岩台车的要求也将不断提高。

未来的标准可能涉及更高的安全性要求、更智能化的控制系统以及更环保的设计。

我们期待相关各方在标准制定过程中的积极参与，以实现凿岩台车行业的可持续发展。

通过制定和遵守凿岩台车标准，我们可以确保工作场所的安全和工作效率的提高。

这不仅对现有的挖掘工程项目有益，也对未来的工程发展具有重要意义。

在本文接下来的章节中，我们将逐一详细讨论凿岩台车标准的各个方面，以期为凿岩台车行业的发展贡献一份力量。

文章结构是指文章的整体组织方式，它对于文章的逻辑性和条理性非常重要。

本文将采用以下结构组织内容：1. 引言1.1 概述在此部分，将对凿岩台车的背景和概念进行说明。

介绍凿岩台车在工程和建筑行业中的重要性和应用场景，并引出撰写本文的目的和意义。

1.2 文章结构本文将按照以下结构进行阐述：- 标准要点1：详细介绍凿岩台车的设计标准和要求，包括车辆的基本结构、尺寸要求、安全性能等方面。

- 标准要点2：深入讨论凿岩台车的使用标准和操作规范，包括驾驶员的技能要求、操作步骤、安全注意事项等方面。

1254型台车施工切割井炮孔一次成井爆破在七角井铁矿的应用

现代矿业MODERN MINING总第625期2021年5月第5期Serial No.625May.2021•实用技术•1254型台车施工切割井炮孔一次成井爆破在七角井铁矿的应用徐文博(金诚信矿业管理股份有限公司肃北项目部)摘要天井掘进工程量大、施工困难，一直是业界关注的一项关键技术。

采用机械化施工切割井炮孔、一次成井爆破技术掘进切割井已成为一种趋势。

在七角井铁矿采用1254型中深孔凿岩台车施工切割井炮孔,并使用一次成井爆破技术，提高了矿房切割天井作业效率,降低了人工掘进天井风险系数以及作业综合成本，保证了三级矿量的平衡，确保了各回采矿房的合理接续，为矿山安全、高效的回采矿石提供了方便。

关键词1254型中深孔凿岩台车一次成井爆破三级矿量D0I：10.3969/j.issn.1674-6082.2021.05.070肃北博伦矿业开发有限责任公司七角井铁矿[1]在开采范围7~21线及21线以西的部分区段,矿体沿走向长3200m,处于海拔2280~1700m标高，垂高580m°矿山深部开采开拓系统设计为竖井斜井联合开拓系统,是目前国内主流设计，主提升机为1条长度为1800m的皮带机；1条副井布置在井田中央，采用六绳摩擦轮式提升机;4条风井布置在井田两段，同时设计1条辅助斜坡道。

深部开采设计共4个中段，每个中段65m,分2期开采，上中段为无轨水平，采用3m3铲运机出矿，下中段为有轨水平采用20t电机车牵引10m3矿车拉运矿石。

井下设有2台C125颚式破碎机，破碎后的矿石通过皮带运输至地表与选矿厂老虎口对接。

矿区水文地质条件较为简单，矿岩内含水量极少，矿岩稳固。

矿石硬度系数/=16~20,矿石密度为3.4t/m3,松散系数为1.6°岩石硬度系数f=9~ 11，岩石密度2.9t/m3,松散系数为1.6°根据矿体倾角缓斜、矿体厚度从薄到中等、矿岩稳固性好的特点保用机械化施工切割井炮孔、一次成井爆破技术掘进切割井,为安全、高效回采矿石提供了有力保证。
