一，汽封类型介绍

汽封类型：传统汽封、刷式汽封、蜂窝汽封、布莱登汽封、DAS汽封、接触式气封，布莱登汽封、侧齿汽封、叶根汽封接触式油档、倾斜式蜂窝汽封（机组轴封间隙在0.30-0.60之间的比较多）。

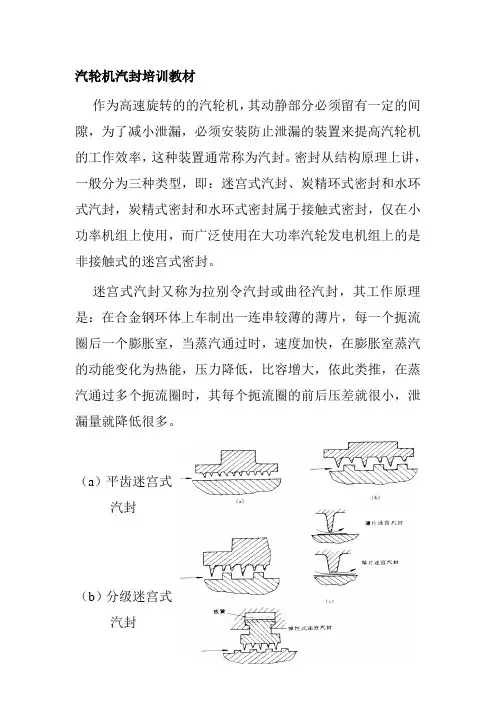

第一代汽封是梳齿型汽封

第二代汽封是接触式汽封，有布莱登汽封和蜂窝状型汽封，但布莱登汽封存在的很大的问题，在变负荷时存在卡涉现象。

第三代汽封是刷式汽封，在哈尔滨有一个公司生产接触式汽封实现了无缝汽封，不过这种汽封磨损比较严重，但汽封效果是最好的。

目前常见的汽封形式：梳齿汽封——汽轮机出厂时基本是梳齿；蜂窝汽封——国内厂家很多，有的电厂使用不能正常起机，个人感觉可以少量使用，低压轴封及低压叶顶，另外选择厂家很重要；布莱登汽封——美国技术，国内哈尔滨布莱登生产，抄袭国外技术，常在平衡环位置使用，其他位置均不适用，也有用在其他部位但效果不好；接触式汽封——哈尔滨通能专利，是从浮动油挡发展而来，两处的温度不一样，接触易引发振动等事故，如楼上所说要是真出点事划不来；侧齿汽封——大连华鸿专利，对梳齿的优化汽封，安全但效果有限，适合领导做创业绩项目使用；刷式汽封——南京某公司生产，抄袭国外技术，国内不成熟，现在的质量很差；铁素体汽封——概念汽封，梳齿汽封材质不同而已，成本低但售价高。汽封效果好坏间隙很重要，选用的汽封要保证机组安全，然后调整合适的间隙。

二、文字加图片分析

1、刷式气封

局限性：运行后易倒伏，持久性比较差，进口合金钢丝周期比国产长。

这是一种新型刷封，是超越蜂窝汽封之上的刷式汽封，刷材料是钴基合金，耐高温，耐磨损，整个结构充分的考虑到了安全性能，目前已经好几个电厂改造使用，效果很不错的。

2、蜂窝气封

局限性：成本高，制造难度大。

在线速度偏小的轴封和隔板气封中使用性价比不高。容易堆积盐分和异物，使之失去扰流的功能。

高中压部分使用的时候容易吹损。

3、过桥浮动气封

4、DAS气封

主要优点;密封效果和耐久性优势明显。

（1）DAS的全称为DEC ADVANCED SEAL，意可解为东方集团先进汽封。常规铁素体汽封（属迷宫汽封）如下图：

常规铁素体汽封的汽封齿硬度较小，而且在高温下难以淬硬，对汽轮机转子磨损小，所以应用比较广泛。但正是由于其“软态”的优点，在机组运行过程中也容易被转子磨损，使汽封间隙变大，不能达到预期的密封效果。

（2）DAS汽封示意图如下：

三、DAS汽封特点：

1、DAS汽封在常规铁素体结构的基础上的重大改进，弥补了铁素体汽封齿在机组运行过程中被转子磨损从而使汽封间隙变大的缺点，从而达到既对转子磨损小，又不容易被转子磨损的效果，保证其密封性能。

2、DAS汽封把铁素体汽封的两个长齿更换成两个宽齿，并减小了汽封间隙。如图4所示，1为DAS汽封齿，2为铁素体汽封短齿，3为铁素体汽封长齿，第一幅示意图为常规汽封齿设计间隙，第二幅示意图为DAS汽封齿设计间隙。

3、DAS汽封结构中，汽封齿1与转子的间隙B比齿2、3与转子的间隙A小，汽封齿1采用宽齿结构。在汽轮机启、停的过程中，由于过临界转速的影响，汽封齿有与转子产生摩擦的可能，因间隙B比间隙A小，所以汽封齿1应最先与转子产生碰摩，汽封齿1推动汽封圈退让，保护了汽封齿2、3不与转子产生摩擦。在汽轮机正常运行时，齿2、3的间隙A可达到设计值，从而保证了设计的密封效果。另一方面，由于间隙B比间隙A小，且齿1采用宽齿结构，材料也耐磨，即使与转子发生碰磨，其磨损量也非常小，运行时间隙B远小于间隙A，整个汽封的泄漏量比传统设计的汽封泄漏量小，这样就可解决汽轮机各处汽封蒸汽泄漏量大的问题。

（网上查找资料）DAS汽封也叫大齿汽封，镶的齿是铁素体的，号称与转子摩擦时产生的热量小，不易弯轴。汽封两侧是两条厚齿的，它与轴的径向间隙略小于其它齿，开机过临界时如产生碰磨就会先与大齿磨，由于它厚不易磨掉故不会磨到其它的齿，保证正常运行时的汽封间隙。
