电缆绝缘摇测
摇表摇测电缆安全使用规定
摇表摇测电缆安全使用规定
1.摇测电缆时，电缆两侧不准连接任何设备，与带电部分保持安全距离。
2.摇测电缆时另一端应有人看护，以防其他人触电。
3.电力电缆各缆芯及与外皮间均有较大的电容。
因此，对电力电缆绝缘电阻的测量，应首先断开电缆的电源及负荷，并经充分放电之后方可进行，而且一般应在干燥的气候条件下进行测量。
4.测量前应测定室内温度，并检查兆欧表的指针指示是否正常，并对电缆进行放电。
5.按照电力电缆的额定电压核对兆欧表的技术规范是否适当。
6.兆欧表的测量导线应使用带有屏蔽线的绝。
摇高压电缆绝缘的正确方法
摇高压电缆绝缘的正确方法摇高压电缆绝缘是一项关键的工艺，它能有效提高电缆的绝缘性能和安全性能。
正确的绝缘方法不仅可以延长电缆的使用寿命，还可以防止电缆在使用过程中出现故障和事故。
本文将介绍摇高压电缆绝缘的正确方法。
一、准备工作在进行摇高压电缆绝缘之前，需要做好一些准备工作。
首先，要检查电缆是否完好无损，是否有外观上的裂纹、磨损或腐蚀等情况。
其次，要检查电缆的绝缘材料是否符合要求，是否有破损或老化的情况。
如果发现电缆或绝缘材料存在问题，应及时更换。
二、选择绝缘材料选择合适的绝缘材料是摇高压电缆绝缘的关键。
绝缘材料应具有良好的绝缘性能、耐高温性能和抗化学腐蚀性能。
一般常用的绝缘材料有绝缘胶带、绝缘管、绝缘漆等。
根据电缆的使用环境和要求，选择适合的绝缘材料进行绝缘。
三、清洁电缆表面在进行绝缘之前，应将电缆的表面清洁干净。
清洁电缆表面可以去除灰尘、油污和氧化物等杂质，保证绝缘材料能够充分附着在电缆表面。
清洁可以使用专用的清洁剂或者是干净的布擦拭。
四、绝缘材料的摇涂绝缘材料的摇涂是摇高压电缆绝缘的关键步骤。
在摇涂之前，要将绝缘材料搅拌均匀，确保其中的成分混合均匀。
然后，将绝缘材料均匀地涂抹在电缆的表面上。
涂抹时要注意厚度的均匀性，避免出现过厚或过薄的情况。
五、绝缘材料的固化涂抹绝缘材料后，要进行固化处理。
固化的目的是使绝缘材料能够牢固地附着在电缆表面，提高绝缘性能。
固化的方法可以根据绝缘材料的要求选择，一般有自然固化和加热固化两种方式。
六、绝缘层的检验绝缘层固化后，需要进行绝缘层的检验。
检验的目的是确保绝缘层的质量符合要求。
检验方法可以使用绝缘电阻测试仪进行，通过测量绝缘电阻值来判断绝缘层的质量。
七、绝缘层的包覆绝缘层检验合格后，需要对绝缘层进行包覆。
包覆的目的是保护绝缘层，防止其受到机械损伤或环境腐蚀。
包覆材料可以选择防水胶带、绝缘管或者绝缘漆等。
通过以上步骤，摇高压电缆的绝缘过程就完成了。
在进行绝缘时，需要注意以下几点：首先，要选择合适的绝缘材料，确保其质量过关；其次，要将绝缘材料均匀地涂抹在电缆表面，避免出现漏涂或涂抹不均匀的情况；最后，要进行绝缘层的检验，确保其质量符合要求。
电缆绝缘摇测

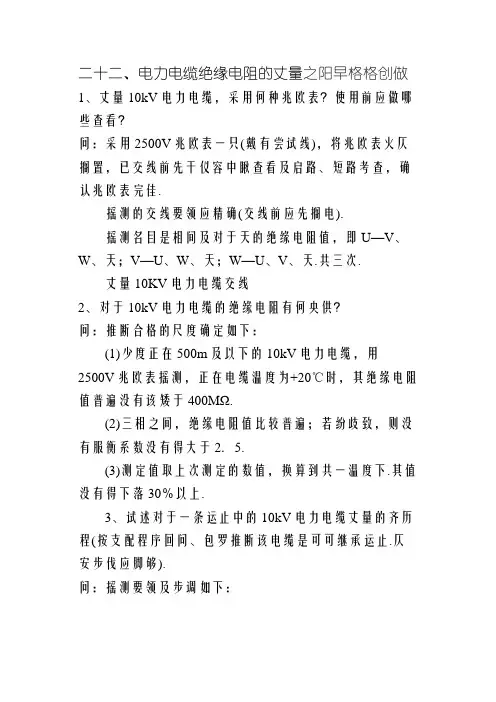

二十二、电力电缆绝缘电阻的丈量之阳早格格创做1、丈量10kV电力电缆，采用何种兆欧表？使用前应做哪些查看？问：采用2500V兆欧表一只(戴有尝试线)，将兆欧表火仄搁置，已交线前先干仪容中瞅查看及启路、短路考查，确认兆欧表完佳.摇测的交线要领应精确(交线前应先搁电).摇测名目是相间及对于天的绝缘电阻值，即U—V、W、天；V—U、W、天；W—U、V、天.共三次.丈量10KV电力电缆交线2、对于10kV电力电缆的绝缘电阻有何央供？问：推断合格的尺度确定如下：(1)少度正在500m及以下的10kV电力电缆，用2500V兆欧表摇测，正在电缆温度为+20℃时，其绝缘电阻值普遍没有该矮于400MΩ.(2)三相之间，绝缘电阻值比较普遍；若纷歧致，则没有服衡系数没有得大于2．5.(3)测定值取上次测定的数值，换算到共一温度下.其值没有得下落30％以上.3、试述对于一条运止中的10kV电力电缆丈量的齐历程(按支配程序回问、包罗推断该电缆是可可继承运止.仄安步伐应脚够).问：摇测要领及步调如下：(1)电缆停电后，先举止逐相搁电，搁电时间没有得小于1min，电缆较少电容量较大的很多于2min.(2)用于燥、浑净的硬布，揩净电缆线芯附近的污秽.(3)按央供举止交线，应精确无误.如摇测相对于天绝缘，将被测相加屏蔽交于兆欧表的“G”端子上；将非被测相的二线芯连交再取电缆金属中皮贯串交后共共交天，共时将共共交天的导线交正在兆欧表“E”端子上；将一根尝试交线正在兆欧表的“L”端子上，该尝试线(“I.”线)另一端此时没有交线芯.(4)一人用脚握住“L”尝试线的绝缘部分，另一人转化兆欧表摇把达120r/min，将“L”线取线芯交触，待1分钟后(读数宁静后)．记录其绝缘电阻值.(5)将“L”线撤离线芯，停止转化摇把，而后举止搁电.摇测中的仄安注意事项：(1)摇测前战摇测后皆应搁电；(2)摇动兆欧表的脚柄时，转速应堪鞋脆持额定值，更没有得矮于额定转速的80％；(3)电缆的另一端也必须做佳仄安步伐，勿使人交近被测电缆，更没有克没有及制成反收电事变；(4)为包管仪容仄安.要干到将兆欧表摇至120r/min 后，再将兆欧表的“L”线交被测电缆线芯，撤离尝试线“L”后圆可停止摇动脚柄.。
各种电气设备绝缘的摇测方法
各种电气设备绝缘的摇测方法电气设备的绝缘摇测是确认设备绝缘质量的一种方法。
以下是几种常见的绝缘摇测方法。
1.直流绝缘电阻测量:这是一种最常见的绝缘摇测方法。
使用直流电源测量电气设备的绝缘电阻，通过测量电阻的变化来评估绝缘的质量。
该方法适用于各种电气设备的绝缘检测，例如电缆、绕组等。
2.交流绝缘电阻测量:这种方法与直流绝缘电阻测量类似，但使用交流电源。
交流绝缘电阻测量可以更好地模拟实际使用条件下的电气设备环境，因此在一些情况下更准确。
该方法广泛用于高压设备的绝缘检测，例如变压器和发电机等。
3.绝缘抗击穿电压测量:这是一种重要的绝缘摇测方法，用于评估电气设备的绝缘强度。
该方法通过逐渐增加电压，直到绝缘击穿，来测量设备的绝缘电压。
通过比较测量结果与设备标准的击穿电压，可以评估绝缘的质量。
4.电容测量:电容测量是一种衡量电气设备绝缘状态的常用方法。
这种方法适用于测量绝缘之间的电容值，通过测量电容值的变化，可以评估绝缘的损坏情况。
5.动态电阻测量:这种方法在摇测绝缘质量方面非常有用。
它通过应用高频信号并测量波形响应来评估绝缘质量。
动态电阻测量可以提供更多的信息，例如绝缘材料的电容率和损耗因子等。
6.现场绝缘摇测:在一些特殊情况下，需要在现场进行绝缘摇测。
该方法通常使用便携式绝缘测试仪器进行，例如万用表和绝缘电阻测试仪等。
通过将测试仪器连接到电气设备上，可以进行绝缘摇测并获得结果。
需要注意的是，以上方法仅为常见的绝缘摇测方法，具体的摇测方法还应根据实际的设备和要求选择合适的方法。
另外，在执行绝缘摇测时，应严格按照操作规程进行，确保安全性和正确性。
绝缘测试仪器也应定期校验和维护，以确保测量结果的准确性。
摇测电缆绝缘方法
摇测电缆绝缘方法
摇测电缆绝缘方法是一种用于检测电缆绝缘状况的方法。
具体步骤如下：
1. 准备工作：选择一块长度适中的橡胶或绝缘材料，作为摇测电缆绝缘用品。
2. 找到需要测试的电缆，在测试之前确保电缆处于断开状态，断开电源以确保安全。
3. 在电缆上打开一小段绝缘保护层，露出内部绝缘层进行测试。
4. 将摇测电缆绝缘用品靠近电缆露出的绝缘层，用手掌捂住绝缘用品，确保与绝缘层充分接触。
5. 快速而平稳地将绝缘用品在电缆上摇晃，重复几次，摇测电缆绝缘用品在电缆上快速晃动的过程中会产生静电效应。
6. 观察电缆绝缘层周围是否有明显的闪光或放电现象，如果有，说明电缆绝缘存在问题。
需要注意的是，摇测电缆绝缘方法可以初步判断电缆绝缘是否存在问题，但并不能准确定位问题的具体位置和严重程度。
对于更精确的电缆绝缘检测，通常需要
借助专业的测试仪器和设备进行。
同时，在进行任何电缆绝缘测试之前，请确保自身安全，遵循相关操作规范和注意事项。
电缆绝缘摇测

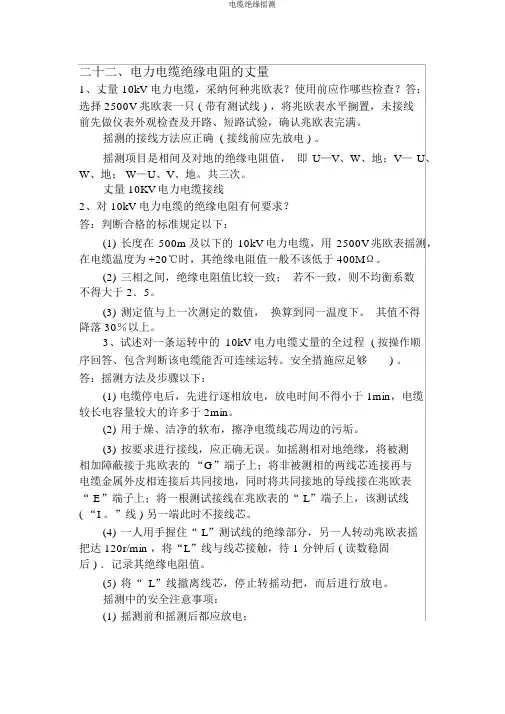

二十二、电力电缆绝缘电阻的丈量1、丈量 10kV 电力电缆，采纳何种兆欧表？使用前应作哪些检查？答：选择 2500V 兆欧表一只 ( 带有测试线 ) ，将兆欧表水平搁置，未接线前先做仪表外观检查及开路、短路试验，确认兆欧表完满。
摇测的接线方法应正确 ( 接线前应先放电 ) 。
摇测项目是相间及对地的绝缘电阻值，即U—V、W、地；V—U、W、地； W—U、V、地。
共三次。
丈量 10KV电力电缆接线2、对 10kV 电力电缆的绝缘电阻有何要求？答：判断合格的标准规定以下：(1)长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为 +20℃时，其绝缘电阻值一般不该低于 400MΩ。
(2)三相之间，绝缘电阻值比较一致；若不一致，则不均衡系数不得大于 2．5。
(3)测定值与上一次测定的数值，换算到同一温度下。
其值不得降落 30％以上。
3、试述对一条运转中的10kV 电力电缆丈量的全过程( 按操作顺序回答、包含判断该电缆能否可连续运转。
安全措施应足够) 。
答：摇测方法及步骤以下：(1) 电缆停电后，先进行逐相放电，放电时间不得小于 1min，电缆较长电容量较大的许多于 2min。
(2)用于燥、洁净的软布，擦净电缆线芯周边的污垢。
(3)按要求进行接线，应正确无误。
如摇测相对地绝缘，将被测相加障蔽接于兆欧表的“G”端子上；将非被测相的两线芯连接再与电缆金属外皮相连接后共同接地，同时将共同接地的导线接在兆欧表“ E”端子上；将一根测试接线在兆欧表的“ L”端子上，该测试线( “I 。
”线 ) 另一端此时不接线芯。
(4)一人用手握住“ L”测试线的绝缘部分，另一人转动兆欧表摇把达 120r/min ，将“L”线与线芯接触，待 1 分钟后 ( 读数稳固后 ) ．记录其绝缘电阻值。
(5)将“L”线撤离线芯，停止转摇动把，而后进行放电。
摇测中的安全注意事项：(1)摇测前和摇测后都应放电；(2)摇动兆欧表的手柄时，转速应堪鞋保持额定值，更不得低于额定转速的 80％；(3)电缆的另一端也一定作好安全措施，勿令人凑近被测电缆，更不可以造成反送电事故；(4)为保证仪表安全。
95电缆摇测报告
95电缆摇测报告一、引言电缆是电力系统中不可或缺的组成部分，其质量直接关系到电网的安全稳定运行。
为了确保电缆的质量和可靠性，需要对电缆进行各项测试。
本报告对一条95电缆进行了摇测，旨在评估其电气性能和机械性能。
二、测试方法本次测试使用了标准的电缆摇测设备，并按照相关国家标准（如GB/T528-2024）进行了摇测。
具体测试步骤如下：1.准备测试设备：包括电缆摇测机、扭矩传感器、拉力传感器等。
2.将被测试电缆固定在摇测机上，并连接好相应的传感器。
3.根据测试要求，设置好测试参数，包括摇摆速度、摇摆角度、摇动次数等。
4.启动测试设备，开始进行摇测。
5.测试结束后，记录下各项测试数据。
三、测试结果本次测试共进行了10次摇测，分析测试结果如下：1.电气性能测试直流电阻：经测试，95电缆的直流电阻为0.21欧姆，符合标准要求。
绝缘电阻：经测试，95电缆的绝缘电阻为1000兆欧，符合标准要求。
交流电压击穿强度：经测试，95电缆的交流电压击穿强度为30千伏，符合标准要求。
2.机械性能测试弯曲半径：经测试，95电缆在不发生永久变形的情况下，最小弯曲半径为20倍电缆直径，符合标准要求。
抗摩擦性能：经测试，95电缆在机械环境下无明显磨损，仍保持较好的电缆外皮完整性。
四、数据分析通过对测试结果的分析，可以得出以下结论：1.95电缆的电气性能符合标准要求，直流电阻、绝缘电阻和交流电压击穿强度均满足相应的标准指标。
2.95电缆的机械性能也符合标准要求，包括弯曲半径、抗摩擦性能和拉伸强度均在标准范围内。
五、结论根据以上测试结果，可以得出以下结论：1.本次所测试的95电缆的电气性能和机械性能符合相关标准要求，可以投入使用。
2.在实际应用中，仍需注意电缆的安装质量和正常使用，以确保电缆的长期可靠性。
六、建议为了进一步提高电缆的质量和可靠性，建议在电缆摇测的基础上，还需进行其他性能测量，如环境耐久性测试、短路电流承受能力测试等。
摇测电缆绝缘方法
摇测电缆绝缘方法摇测电缆绝缘方法是一种常用的非破坏性检测方法，用于评估电缆绝缘层的质量和性能。
它通过测定电缆绝缘层内的介电损耗和介质强度来判断绝缘的质量和工作状况，以确保电缆系统的可靠性和安全性。
下面将介绍几种常用的摇测电缆绝缘方法。
1. 绝缘电阻测量：这是一种简单直观的电缆绝缘检测方法。
通过在两个端子之间施加直流电压，然后测量绝缘电阻来评估绝缘层的质量。
正常情况下，电缆绝缘电阻应当在一定范围内，若电阻值过低则表示绝缘层存在缺陷，可能导致漏电甚至短路等问题。
2. 介质损耗和介质强度测量：这是一种较为精确的电缆绝缘检测方法。
通过施加高频交流电压，测量电缆绝缘层内的损耗电流和介质强度来评估绝缘层的质量和性能。
电缆绝缘层的介质损耗主要来自于材料内部的摩擦、离子运动等因素；介质强度则是指绝缘层能够承受的最高电压，一般用KV/mm表示。
通过对介质损耗和介质强度的测量，可以判断绝缘层的质量和工作状况，并对其进行分类和评估。
3. 高电压试验：这是一种常用的测试电缆绝缘状态和电气性能的方法。
使用直流或交流高电压施加在电缆绝缘上，通常测试时会逐渐增加电压的大小，持续一段时间，以观察电缆绝缘层是否出现击穿、漏电、放电现象等。
该方法可以有效检测出绝缘层内的隐患，对保障电缆系统的安全运行具有重要意义。
4. 直流击穿电压测量：这是一种常用的电缆绝缘强度测试方法，用于评估绝缘层的质量和耐电压能力。
通过使用高精度电源和击穿电器，测量施加在电缆绝缘上的直流电压，以确定绝缘层层间电压击穿的电压等级。
该方法可用于确定电缆绝缘材料的强度和质量，对评估绝缘层的耐电压能力和性能具有重要作用。
综上所述，摇测电缆绝缘方法是一种有效而常用的电缆绝缘检测方法。
通过绝缘电阻测量、介质损耗和介质强度测量、高电压试验以及直流击穿电压测量等方法，可以全面评估绝缘层的质量和性能，确保电缆系统的可靠性和安全性。
需要注意的是，不同类型的电缆和不同的应用场景可能需要不同的测试方法和标准，因此在进行摇测电缆绝缘时，应根据具体情况选择合适的测试方法，并参考相关标准进行评估。
电气设备遥测绝缘标准
电气设备遥测绝缘标准
1、配电变压器绝缘电阻遥测：3－10KV：300兆;20－35KV：400
兆欧.
在运行前，用1000--2500v的摇表测量绕组绝缘电阻,测得的阻值与使用期间测得的电阻值比较，如绝缘电阻猛降至初始值的50％，应予更换大修.
2、高低压避雷器绝缘电阻遥测
1）遥测高压避雷器，用1000--2500V摇表，绝缘电阻不应小于1兆欧/kV
2）遥测低压380V避雷器，用500V摇表，绝缘电阻不应小于1兆欧3、绝缘子绝缘电阻遥测：高压绝缘子绝缘电阻不应小于1兆欧/kV;380V设备用500V摇表测量大于0．5兆欧.
4、电力电缆遥测：1－3KV：50兆欧6KV以上：100兆欧
5、电动机遥测：380V设备用500V摇表测量大于0．5兆欧
IKV以上设备，用1KV或2500V摇表测量：绝缘电阻不应小于1兆欧/kV.
备注：电器设备遥测绝缘值应和上次遥测绝缘值做比较，如没有太大变化，可按上面所列标准执行;如反差太大,应仔细查明原因,严禁盲目送电.。
摇测线路绝缘操作步骤及要点
操作要点
1
选用合适的摇表与量程
根据被测对象的不同，应选择适当的摇表量程和测量范围
2
校表
在测量前，应对摇表进行一次开路和短路试验，以检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处；再把两连接线短接一下，指针应指在“0”处。符合上述条件者即良好，否则不能使用。
5
摇测
将摇表置于水平位置，按顺时针方向转动摇把。摇动的速度应由慢而快，均匀加速到120r/min，保持匀速转动。在摇测电容器、电缆时，必须在摇把转动的情况下才能将接线拆开，否则反充电将会损坏摇表。
6
读取并记录数据
1分钟后读数，并且要边摇边读数，不能停下来读数。
7
拆线与放电
读数完毕，一边慢摇，一边拆线，然后将被测设备放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
3
断开被测设备与线路
测量设备的绝缘电阻时，必须切断设备电源，对具有电容性质的设备（如电缆）还必须先进行放电
4
连接线路
测量绝缘电阻时，一般只用“L”和“E”端。但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，应使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后，注意摇表与被测设备之间应使用单股线分开单独连接，并保持线路表面清洁干燥，避免因线与线之间绝缘不良引起误差。
摇表测量绝缘
摇表测量绝缘公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]摇表测变压器、母线、开关、电缆绝缘电阻?用摇表测变压器、母线、开关、电缆绝缘电阻步骤1、由两人进行操作，戴绝缘手套2、选择适当量程（对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。
对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表）3、接线：G屏蔽线，L被测相，E接地4、校表：摇动摇表开路为∞，短接为零5、断开所接电源，验电（在什么地方验电就在什么地方测绝缘）6、测量时摇动摇表手柄的速度均匀１２０r／min；保持稳定转速１min后读数（以便躲开吸收电流的影响）测量A、B、C三相相间绝缘电阻，A、B、C相对地绝缘电阻变压器相间绝缘电阻均为零，对地6kv不小于100兆欧不小于300兆欧母线相间及对地绝缘电阻6kv不小于6兆欧，不小于兆欧电缆相间及对地绝缘电阻6kv不小于400兆欧，不小于200兆欧测绝缘后下柜内、前柜门内进行 ( 一般各厂都规定在后下柜门测绝缘，断开控制电源开关）7、测试完先拆线，后停止摇动摇表。
（以防止容性电气设备向摇表反充电导致摇表损坏）8、放电。
将测量时使用的地线从摇表上取下来与被测设备短接一下特别注意事项一.不能带电使用，测量前要验电，在什么地方验电就在什么地方测绝缘二.测量结束，对于大电容设备要放电??三.不是所有设备断电设备都能测，如变频器四.摇表线不能绞在一起，要分开五.摇测过程中，被测设备上不能有人工作六.禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量七.摇表未停止转动之前或被测设备未放电之前，严禁用手触及。
拆线时，也不要触及引线的金属部分摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。
使用方法及注意事项如下：（１）首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。
电力电缆绝缘的测定方法
1、阐述电力电缆绝缘的测定方法（一）测定绝缘电阻：使用绝缘电阻测定仪（摇表）测定，试验接线图如图所示。
测定绝缘电阻接线图试验步骤如下：1、拆除被试物的电源及一切对外连线后，将被试物接地放电，放电时间不得少与1分钟，电容量较大的试物不得少于2分钟。
2、用干燥、清洁的软布，擦去被试物表面的污垢。
3、将摇表放在水平位置，并在额定转速下（120转/分）调整指针至“∞”。
有些型号的摇表火线（L）与地线（E）短时间搭接一下。
4、将被试物接地线接于“E”或“3”端子上，将被试物引出线接于“L”或“JI”端子上，如被试物表面有可能产生泄漏电流时，应加遮蔽，接于“G”端子上，如图5、以恒定速度转动摇把（每分钟120转），待1分钟后，记录其绝缘电阻值。
6、在录制吸收曲线时，为了在开始计算时能加上全部电压，应于摇表接地侧装一绝缘良好的刀闸，达到额定转速后，合上刀闸，同时开始计算时间，在15秒和60秒各记录一次读数。
7、试验完毕或重复试验时，必须将被试物对地充分放电，至少2分钟。
8、记录被试物温度和气候情况。
注意事项：1、摇表L端引线与E端引线不要靠在一起，如引线必须经其他支持物和被试物连接时，则该支持物必须均匀绝缘良好，否则影响测量的准确性。
2、摇表转速应尽可能保持额定值，并维持均匀转速，转动速度不得底于额定转速的80%。
3、不同电压等级的被试物，使用不同规格的摇表。
如无特殊要求，一般低压设备使用500V摇表；10KV及以下的高压设备使用1000V和2500V摇表；10KV以上的高压设备用2500V摇表；110KV及以上的设备使用5000 V摇表。
4、绝缘电阻测定一般在周围空气温度不低于5℃进行。
（二）泄漏电流和直流耐压试验：K—电源开关；RD—溶丝；K1—给电按钮；K2—断电开关；CJ—交流—接触器；DL—电流继电器；LD—绿灯；HD—红灯；TY—调压器；SYB—试验（升压）变压器；R1—保护电阻；R2—限流电阻；Q—球隙；B—被试变压器；泄漏电流试验原理与摇表试验完全相同。
摇测电缆绝缘方法
摇测电缆绝缘方法电缆绝缘是指在电缆的导体外部覆盖一层绝缘材料，用以防止电缆发生电弧放电或漏电等现象。
电缆绝缘的质量与电缆的安全性和可靠性密切相关，因此，对电缆绝缘方法的摇测是非常重要的。
下面将介绍几种常见的电缆绝缘方法以供参考。
1. 扭曲摇测法：这种方法是通过对电缆进行扭曲摇动的方式来检查绝缘材料的性能。
在进行该方法时，首先将电缆固定在两个固定点上，然后用一定的力量对电缆进行扭曲。
通过观察电缆表面是否产生裂纹或绝缘材料是否脱落等现象，来评估绝缘材料的质量。
2. 电测仪法：这种方法是通过使用特殊的电测仪器对电缆的绝缘阻抗进行检测，来评估绝缘材料的性能。
在进行该方法时，首先将电测仪接入电缆两端，然后使用一定的电压进行测试。
通过观察电测仪的显示结果，来判断绝缘材料的质量，如绝缘阻抗是否正常、是否存在漏电等现象。
3. 绝缘电阻测试法：这种方法是通过使用绝缘电阻测试仪对电缆的绝缘电阻进行检测，来评估绝缘材料的性能。
在进行该方法时，首先将绝缘电阻测试仪接入电缆两端，然后使用一定的电压进行测试。
通过观察测试仪的指示值，来判断绝缘电阻是否符合标准要求，从而评估绝缘材料的质量。
4. 高压耐压试验法：这种方法是通过对电缆进行高压耐压试验来评估绝缘材料的性能。
在进行该方法时，首先将电缆连接到高压电源，并进行一定的高压测试。
通过观察电缆是否发生击穿现象，来判断绝缘材料的质量。
该方法通常用于对新安装的电缆进行质量检测。
5. 可视检查法：这种方法是通过肉眼观察电缆的外观来评估绝缘材料的质量。
在进行该方法时，首先对电缆外表进行检查，观察是否存在明显的损坏、脱落、裂缝等现象。
然后，对电缆进行剥皮处理，观察绝缘层的颜色、质地等特征，来判断绝缘材料的质量。
以上就是几种常见的电缆绝缘方法的介绍。
根据电缆的不同类型和用途，可以选择适当的绝缘方法进行摇测。
通过这些方法的应用，可以有效评估电缆的绝缘材料的性能，保证电缆的安全可靠运行。
同时，在进行摇测时，需要严格按照相关标准和操作规程进行，以保证测试结果的准确性和可靠性。
摇高压电缆绝缘的正确方法
摇高压电缆绝缘的正确方法高压电缆是输送大功率电能的重要设备，其绝缘性能的好坏直接影响到电力系统的安全稳定运行。
为了确保高压电缆的绝缘效果达到最佳状态，摇绝缘方法是一种常用且有效的手段。
摇绝缘是指通过机械振动的方式，使绝缘材料中的气体或液体在电缆间隙中均匀分布，从而提高绝缘的质量。
下面将介绍一些摇高压电缆绝缘的正确方法。
第一，选择合适的摇绝缘设备。
摇绝缘设备的选择要根据电缆的型号和规格进行，一般应选择具有合适振动频率和振幅的设备。
同时，还要确保设备的工作状态良好，振动力度均匀稳定。
第二，准备好绝缘材料。
绝缘材料一般为绝缘胶带或绝缘涂料，应选择符合规范要求的产品。
在使用前，需要检查绝缘材料的质量，确保无损伤或污染。
第三，清洁电缆表面。
在进行摇绝缘之前，应先清洁电缆表面的杂质和污垢，以保证绝缘材料能够与电缆表面充分接触。
清洁方法可以采用擦拭或清洗的方式，务必注意不要使用带有腐蚀性的溶剂。
第四，均匀涂覆绝缘材料。
在进行摇绝缘之前，需要将绝缘材料均匀涂覆在电缆表面。
涂覆时要注意厚度的均匀性，避免出现过厚或过薄的情况。
同时，还要确保绝缘材料与电缆表面的贴合度良好，避免产生气泡或缺陷。
第五，进行摇绝缘操作。
将涂覆好绝缘材料的电缆放置在摇绝缘设备上，打开设备进行振动。
在摇的过程中，要保持振动力度和时间的稳定，以确保绝缘材料能够充分填充电缆间隙。
摇的时间一般根据电缆的长度和型号来确定，一般情况下需要几分钟到几十分钟不等。
第六，检查绝缘质量。
摇绝缘完成后，需要对绝缘质量进行检查。
可以采用绝缘电阻测试仪等设备进行绝缘强度的测量，确保绝缘效果符合要求。
同时，还要检查绝缘材料的表面是否平整，无明显损伤或缺陷。
第七，记录绝缘过程。
在进行摇绝缘操作时，应记录相关的参数和细节，以备后续参考。
这些记录可以包括电缆的型号和规格、绝缘材料的种类和厚度、摇绝缘设备的工作状态等信息。
通过记录，可以及时发现和解决潜在的问题，提高绝缘质量的可控性。
怎么用摇表测量电缆和电机绝缘电阻
For personal use only in study and research; not for commercial use假如一根没接设备的4芯电缆,要摇测相对地,与相间绝缘电阻,怎么接线,从一端摇,电缆另外一端四个头是不是都要接在一起,还是四个头都散开不用管?答：1、先摇对地，把摇表的一端接地，另一端分别接电缆的四芯线，切忌电缆两端无需短接，然后匀速摇起摇表（速度在120转/每分钟）。
2、相间绝缘检测，把摇表的一端接一相，另一端分别接电缆的另外三相，非别摇六次记录检测结果，切忌电缆两端不能短接。
三相电机无论是星型还是三角型接线,摇相间绝缘是不是都要把连接片拆了？答：对，都要拆的，要不然要出来的结果一定是0兆欧。
只摇相间是不够的，还要分别测量三相对地电阻。
方法和要电缆一样。
单相电机摇绝缘,是火线与零线都对地摇绝缘,还是摇表L接火线,E接零线同时来摇？答：单相电机和三相不一样，火线与零线都摇也行，要一个也行不会对电机有影响，但是摇表L接火线,E接零线摇的话，结果也一定是0兆欧（前提是线圈没烧断现象）。
只需要摇相间与外壳就行了。
不知道我说的够不够明白，你看一下不懂再联系！祝你好运！一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。
使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。
对1000伏以上电压的电动机用2500伏兆欧表测量。
电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0.5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0.5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。
电动机绝缘电阻测量步骤如下：（1）将电动机接线盒内6个端头的联片拆开。
（2）把兆欧放平，先不接线，摇动兆欧表。
高压电缆绝缘摇测流程
高压电缆绝缘摇测流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!高压电缆绝缘摇测是一项重要的电气测试工作，用于检测高压电缆的绝缘性能是否良好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二十二、电力电缆绝缘电阻的测量
1、测量10kV电力电缆，选用何种兆欧表？使用前应作哪些检查？
答：选择2500V兆欧表一只(带有测试线)，将兆欧表水平放置，未接线前先做仪表外观检查及开路、短路试验，确认兆欧表完好。
摇测的接线方法应正确(接线前应先放电)。
摇测项目是相间及对地的绝缘电阻值，即U—V、W、地；V—U、W、地；W —U、V、地。
共三次。
测量10KV电力电缆接线
2、对10kV电力电缆的绝缘电阻有何要求？
答：判断合格的标准规定如下：
(1)长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆
温度为+20℃时，其绝缘电阻值一般不应低于400MΩ。
(2)三相之间，绝缘电阻值比较一致；若不一致，则不平衡系数不得大于2．5。
(3)测定值与上次测定的数值，换算到同一温度下。
其值不得下降30％以上。
3、试述对一条运行中的10kV电力电缆测量的全过程(按操作顺序回答、
包括判断该电缆是否可继续运行。
安全措施应足够)。
答：摇测方法及步骤如下：
(1)电缆停电后，先进行逐相放电，放电时间不得小于1min，电缆较长电
容量较大的不少于2min。
(2)用于燥、清洁的软布，擦净电缆线芯附近的污垢。
(3)按要求进行接线，应正确无误。
如摇测相对地绝缘，将被测相加屏蔽
接于兆欧表的“G”端子上；将非被测相的两线芯连接再与电缆金属外皮相连
接后共同接地，同时将共同接地的导线接在兆欧表“E”端子上；将一根测试接线在兆欧表的“L”端子上，该测试线(“I。
”线)另一端此时不接线芯。
(4)一人用手握住“L”测试线的绝缘部分，另一人转动兆欧表摇把达
120r/min，将“L”线与线芯接触，待1分钟后(读数稳定后)．记录其绝缘电阻值。
(5)将“L”线撤离线芯，停止转动摇把，然后进行放电。
摇测中的安全注意事项：
(1)摇测前和摇测后都应放电；
(2)摇动兆欧表的手柄时，转速应堪鞋保持额定值，更不得低于额定转速的80％；
(3)电缆的另一端也必须作好安全措施，勿使人接近被测电缆，更不能造成反送电事故；
(4)为保证仪表安全。
要做到将兆欧表摇至120r/min后，再将兆欧表的“L”线接被测电缆线芯，撤离测试线“L”后方可停止摇动手柄。
