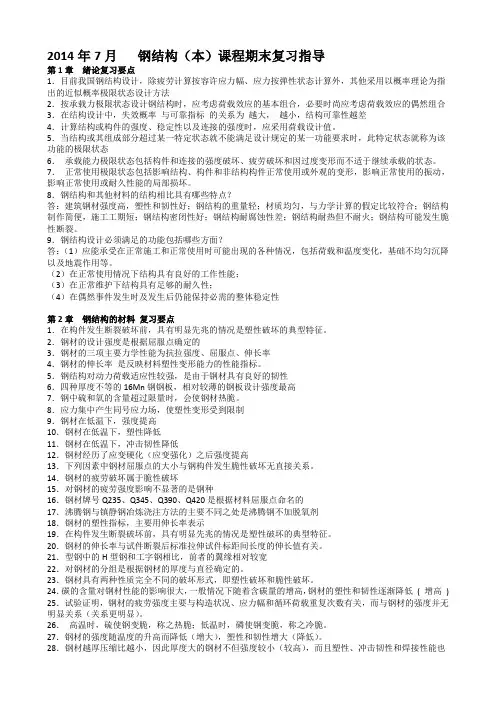

钢结构期末复习重点

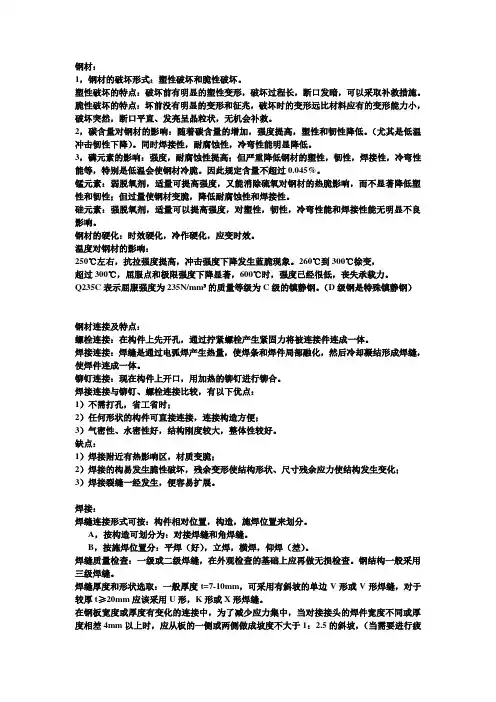

钢结构的材料

1．为什么能把钢材简化为理想的弹塑性材料？

1．答：从钢材拉伸时的应力－应变曲线可以看到，钢材有较明显的弹性、屈服阶段，但当应力达屈服点后，钢材应变可达2％～3％，这样大的变形，虽然没有破坏，但结构或构件已不适于再继续承受荷载，所以忽略弹塑性阶段，而将钢材简化为理想的弹塑性材料。2．塑性和韧性的定义，两者有何区别，冷弯性能和冷作硬化对结构设计的意义是什么？2．答：塑性是指当应力超过屈服点后，能产生显著的残余变形而不立即断裂的性质；韧性是指塑性变形和断裂过程中吸收能量的能力。韧性同塑性有关，但不完全相同，是强度和塑性的综合表现。冷弯性能是指钢材在冷加工产生塑性变形时，对发生裂缝的抵抗能力，可检验钢材的冷加工工艺和检查钢材的内部缺陷。钢材冷加工过程中引起的钢材硬化称为冷作硬化，冷作硬化可能使材料变脆。

3．为什么承受动力荷载的重要结构要通过刨边、扩孔等方法清除其冷加工的边缘部分？3．答：钢结构冷加工时会引起钢材的局部冷作硬化，从而使材料强度提高，塑性、韧性下降，使钢材变脆。因此，对承受动力荷载的重要结构要通过刨边、扩孔等方法清除其冷加工的边缘部分，从而防止脆性破坏。

钢结构的连接

1、请说明角焊缝焊脚尺寸不应太大、太小的原因及焊缝长度不应太长、太短的原因? 1．答：焊脚尺寸太大施焊时较薄焊件容易烧穿；焊缝冷却收缩将产生较大的焊接变形；热影响区扩大容易产生脆裂。焊脚尺寸太小，焊接时产生的热量较小，焊缝冷却快，容易产生裂纹；同时也不易焊透。

焊缝长度过短，焊件局部加热严重，会使材质变脆；同时起、落弧造成的缺陷相距太近，严重影响焊缝的工作性能。

焊缝长度过长，应力沿长度分布不均匀，两端应力可能达到极限值而先破坏，中部则未能充分发挥其承载能力。

2、试述焊接残余应力对结构工作的影响?

2．答：残余应力对结构静力强度一般没有影响，因为它是自相平衡力系，只要材料能发生塑性变形，其静力强度是不变的。但当材料不能发展塑性时，则可能发生脆性破坏，即各点的外加应力和其残余应力相加达到材料的抗拉强度fy ，该点即破坏，从而降低构件的承载力。

残余应力将减少构件的刚度，因残余应力与外加应力相加，将使某些部分提前进入塑性而不再承担以后增加的荷载。

残余应力使构件刚度减小，因而对稳定承载力有不利影响，特别是对工字形截面的弱轴影响更大。

双向或三向残余拉应力场，将增加材料的脆性倾向，也将降低疲劳强度。

3、正面角焊缝和侧面角焊缝在受力上有什么不同？当作用力方向改变时，又将如何？3．答：正面角焊缝受力较复杂，但沿焊缝长度方向应力分布比较均匀，且正面角焊缝承载力较高；侧面角焊缝受力相对简单，主要承受沿着焊缝长度方向的剪应力，剪应力沿焊缝长度方向分布不均匀，两边大、中间小，侧缝的承载力较低，但侧缝塑性较好，两端出现塑性变形后，应力重分布，所以当焊缝长度在规定的范围内时，剪应力应仍按均布计算。

当作用力方向改变时，将它分解成分别垂直于焊缝长度方向和沿焊缝长度方向的应力，

分别按正面角焊缝和侧面角焊缝算出 f σ 和 f τ ，且要求()f

≤+⎪⎪⎭⎫ ⎝⎛τβσ 。

4、对接焊和角焊缝有何区别？

4． 答： 对接焊缝为

，

即由相连两板件接触面间填充焊条施焊形成，为保证质量，对接焊缝常需坡口；

角焊缝如

即在焊件侧边施焊形成。从受力上讲，对接焊缝受力无偏心，但对接焊缝常需坡口，施工麻烦，且对焊件的长度精确度要求较高；而角焊缝则相反，受力偏心，但焊接无需坡口，施工较方便。

5、如何减小焊接应力和焊接变形？

5． 答：减小焊接应力和焊接变形的方法有：

采取合理的施焊次序；尽可能采用对称焊缝；施焊前给构件一个和焊接变形相反的预变形；可能情况下焊前预热，焊后保温慢慢冷却；焊后采用人工或机械方法消除焊接变形。

6．高强度螺栓的预拉力起什么作用？预拉力的大小与承载力之间有什么关系？

6． 答：通过高强螺栓的预拉力，使连接构件受压，从而在连接面上产生摩擦力来抗剪。在传力摩擦面的抗滑移系数一定的情况下，预拉力越大，高强螺栓的抗剪承载力就越大，每个

摩擦型高强螺栓的抗剪承载力为： μP n N f b V

9.0= 。高强度螺栓的抗拉承载力也随预拉力的增大而增大，即 P N b t 8.0= 。

7．摩擦型高强度螺栓与承压型高强度螺栓有什么区别？

7． 答：摩擦型高强度螺栓连接的板件间无滑移，靠板件接触面间的摩擦力来传递剪力，而承压型高强螺栓容许被连接板件间产生滑移，其抗剪连接通过螺栓杆抗剪和孔壁承压来传递剪力，所以承压型高强度螺栓比摩擦型高强度螺栓抗剪承载力大，但变形也大。

8．为什么要控制高强度螺栓的预拉力，其设计值是怎样确定的？

8． 答：高强螺栓的应用，不论是受剪力连接、受拉力连接还是拉剪连接中，其受力性能主要是基于螺栓对板件产生的压力，即紧固的预拉力，即使是承压型的连接，也是部分利用这一性能，因此，控制预拉力是保证高强螺栓连接质量的一个关键性因素。

高强螺栓预拉力设计值是这样确定的：基于钢材的屈服强度，考虑材料的不均匀性，为防止预拉力的松弛而需要的超张拉以及拧紧螺栓扭矩产生的剪力等因素进行综合确定，即：P=0.675fy.Ae 。

9．普通螺栓和高强度螺栓在受力特性方面有什么区别？单个螺栓的抗剪承载力设计值是如何确定的？

9． 答：高强螺栓分摩擦型高强螺栓和承压型高强螺栓，摩擦型高强螺栓是靠接触面间的摩擦力来传递剪力的，而承压型高强螺栓的抗剪性能同普通螺栓，高强度螺栓抗拉承载力由预拉力决定，为预拉力的80％。普通螺栓是通过栓杆受剪和板件孔壁受压来传递剪力的，通过螺栓杆抗拉来承受拉力。单个螺栓的抗剪承载力设计值对于普通螺栓为螺栓抗剪承载力和承压承载力的较小值；对于高强螺栓为μP n f 9.0 ，其中f n 、μ 分别为摩擦面数和抗滑
