数字电路模拟设计实验报告

合集下载

数字电路仿真实训实验报告

数字电路仿真实训实验报告

课程设计(大作业)报告课程名称:数字电子技术课程设计设计题目:多功能数字时钟的设计、仿真院系:信息技术学院班级:二班设计者:张三学号:79523指导教师:张延设计时间:2011年12月19日至12月23日信息技术学院昆明学院课程设计(大作业)任务书一、设计目的为了熟悉数字电路课程,学习proteus软件的使用,能够熟练用它进行数字电路的仿真设计,以及锻炼我们平时独立思考、善于动手操作的能力,培养应对问题的实战能力,提高实验技能,熟悉复杂数字电路的安装、测试方法,掌握关于多功能数字时钟的工作原理,掌握基本逻辑们电路、译码器、数据分配器、数据选择器、数值比较器、触发器、计数器、锁存器、555定时器等方面已经学过的知识,并能够将这些熟练应用于实际问题中,我认真的动手学习了数字时钟的基本原理,从实际中再次熟悉了关于本学期数字电路课程中学习的知识,更重要的是熟练掌握了关于proteus软件的使用,收获颇多,增强了自己的工程实践能力。

另外,数字钟是一种用数字电路技术实现时、分、秒计时的装置,与机械式时钟相比具有更高的准确性和直观性,且无机械装置,具有更更长的使用寿命,因此得到了广泛的使用。

数字钟从原理上讲是一种典型的数字电路,其中包括了组合逻辑电路和时序电路。

因此,我们此次设计数字钟就是为了了解数字钟的原理,从而学会制作数字钟。

而且通过数字钟的制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。

且由于数字钟包括组合逻辑电路和时叙电路。

通过它可以进一步学习与掌握各种组合逻辑电路与时序电路的原理与使用方法。

二、设计要求和设计指标设计一个数字时钟,具有“秒”、“分”、“时”计时和显示功能。

小时以24小时计时制计时;具有校时功能,能够对“分”、“时”进行调整;能够进行整点报时,报时规则为:在59Min51s后隔秒发出500Hz的低音报时信号,在59min59s时发出1kHz的高音报时信号,声响持续1s。

数字电路设计实训实验报告

数字电路设计实训实验报告

一、实验目的1. 熟悉数字电路的基本组成和基本逻辑门电路的功能。

2. 掌握组合逻辑电路的设计方法,包括逻辑表达式化简、逻辑电路设计等。

3. 提高动手实践能力,培养独立思考和解决问题的能力。

4. 理解数字电路在实际应用中的重要性。

二、实验原理数字电路是一种用数字信号表示和处理信息的电路,其基本组成单元是逻辑门电路。

逻辑门电路有与门、或门、非门、异或门等,它们通过输入信号的逻辑运算,输出相应的逻辑结果。

组合逻辑电路是由逻辑门电路组成的,其输出仅与当前输入信号有关,与电路的过去状态无关。

本实验将设计一个简单的组合逻辑电路,实现特定功能。

三、实验仪器与设备1. 数字电路实验箱2. 逻辑门电路(如与非门、或非门、异或门等)3. 逻辑电平测试仪4. 线路板5. 电源四、实验内容1. 组合逻辑电路设计(1)设计一个三人表决电路三人表决电路的输入信号为三个人的投票结果,输出信号为最终的表决结果。

根据题意,当至少有两人的投票结果相同时,输出为“通过”;否则,输出为“不通过”。

(2)设计一个4选1数据选择器4选1数据选择器有4个数据输入端、2个选择输入端和1个输出端。

根据选择输入端的不同,将4个数据输入端中的一个输出到输出端。

2. 组合逻辑电路搭建与测试(1)搭建三人表决电路根据电路设计,将三个与门、一个或门和一个异或门连接起来,构成三人表决电路。

(2)搭建4选1数据选择器根据电路设计,将四个或非门、一个与非门和一个与门连接起来,构成4选1数据选择器。

(3)测试电路使用逻辑电平测试仪,测试搭建好的电路在不同输入信号下的输出结果,验证电路的正确性。

3. 实验结果与分析(1)三人表决电路测试结果当输入信号为(1,0,0)、(0,1,0)、(0,0,1)时,输出为“通过”;当输入信号为(1,1,0)、(0,1,1)、(1,0,1)时,输出为“不通过”。

测试结果符合设计要求。

(2)4选1数据选择器测试结果当选择输入端为(0,0)时,输出为输入端A的信号;当选择输入端为(0,1)时,输出为输入端B的信号;当选择输入端为(1,0)时,输出为输入端C的信号;当选择输入端为(1,1)时,输出为输入端D的信号。

verilog实验报告

verilog实验报告

verilog实验报告Verilog实验报告引言:Verilog是一种硬件描述语言(HDL),用于设计和模拟数字电路。

它是一种高级语言,能够描述电路的行为和结构,方便工程师进行数字电路设计和验证。

本实验报告将介绍我在学习Verilog过程中进行的实验内容和所获得的结果。

实验一:基本门电路设计在这个实验中,我使用Verilog设计了基本的逻辑门电路,包括与门、或门和非门。

通过使用Verilog的模块化设计,我能够轻松地创建和组合这些门电路,以实现更复杂的功能。

我首先创建了一个与门电路的模块,定义了输入和输出端口,并使用逻辑运算符和条件语句实现了与门的功能。

然后,我创建了一个测试模块,用于验证与门的正确性。

通过输入不同的组合,我能够验证与门的输出是否符合预期。

接下来,我按照同样的方法设计了或门和非门电路,并进行了相应的测试。

通过这个实验,我不仅学会了使用Verilog进行基本门电路的设计,还加深了对逻辑电路的理解。

实验二:时序电路设计在这个实验中,我学习了如何使用Verilog设计时序电路,例如寄存器和计数器。

时序电路是一种具有状态和时钟输入的电路,能够根据时钟信号的变化来改变其输出。

我首先设计了一个简单的寄存器模块,使用触发器和组合逻辑电路实现了数据的存储和传输功能。

然后,我创建了一个测试模块,用于验证寄存器的正确性。

通过输入不同的数据和时钟信号,我能够观察到寄存器的输出是否正确。

接下来,我设计了一个计数器模块,使用寄存器和加法电路实现了计数功能。

我还添加了一个复位输入,用于将计数器的值重置为初始状态。

通过测试模块,我能够验证计数器在不同的时钟周期内是否正确地进行计数。

通过这个实验,我不仅学会了使用Verilog设计时序电路,还加深了对触发器、寄存器和计数器的理解。

实验三:组合电路设计在这个实验中,我学习了如何使用Verilog设计组合电路,例如多路选择器和加法器。

组合电路是一种没有状态和时钟输入的电路,其输出只取决于当前的输入。

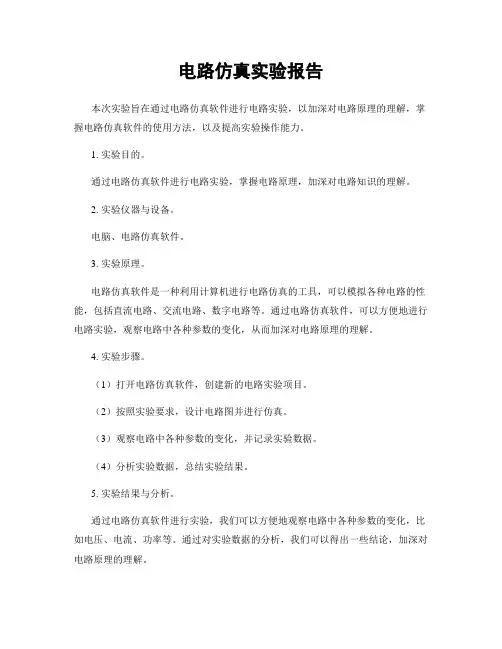

电路仿真实验报告

电路仿真实验报告

电路仿真实验报告本次实验旨在通过电路仿真软件进行电路实验,以加深对电路原理的理解,掌握电路仿真软件的使用方法,以及提高实验操作能力。

1. 实验目的。

通过电路仿真软件进行电路实验,掌握电路原理,加深对电路知识的理解。

2. 实验仪器与设备。

电脑、电路仿真软件。

3. 实验原理。

电路仿真软件是一种利用计算机进行电路仿真的工具,可以模拟各种电路的性能,包括直流电路、交流电路、数字电路等。

通过电路仿真软件,可以方便地进行电路实验,观察电路中各种参数的变化,从而加深对电路原理的理解。

4. 实验步骤。

(1)打开电路仿真软件,创建新的电路实验项目。

(2)按照实验要求,设计电路图并进行仿真。

(3)观察电路中各种参数的变化,并记录实验数据。

(4)分析实验数据,总结实验结果。

5. 实验结果与分析。

通过电路仿真软件进行实验,我们可以方便地观察电路中各种参数的变化,比如电压、电流、功率等。

通过对实验数据的分析,我们可以得出一些结论,加深对电路原理的理解。

6. 实验总结。

通过本次实验,我们掌握了电路仿真软件的使用方法,加深了对电路原理的理解,提高了实验操作能力。

电路仿真软件为我们进行电路实验提供了便利,让我们可以更直观地观察电路中各种参数的变化,从而更好地理解电路知识。

7. 实验心得。

通过本次实验,我深刻体会到了电路仿真软件的重要性,它为我们进行电路实验提供了极大的便利。

通过电路仿真软件,我们可以更直观地观察电路中各种参数的变化,从而更好地理解电路原理。

我相信,在今后的学习和工作中,我会继续利用电路仿真软件进行电路实验,不断提高自己的实验操作能力和电路知识水平。

8. 参考文献。

[1] 《电路原理》,XXX,XXX出版社,200X年。

数字电路实验报告实验

数字电路实验报告实验

数字电路实验报告实验一、引言数字电路是计算机科学与工程学科的基础,它涵盖了数字信号的产生、传输、处理和存储等方面。

通过数字电路实验,我们可以深入了解数字电路的原理和设计,掌握数字电路的基本知识和实验技巧。

本报告旨在总结和分析我所进行的数字电路实验。

二、实验目的本次实验的目的是通过搭建和测试电路,验证数字电路的基本原理,掌握数字电路实验中常用的实验仪器和操作方法。

具体实验目的如下:1. 组装和测试基础门电路,包括与门、或门、非门等。

2. 理解和实践加法器电路,掌握准确的运算方法和设计技巧。

3. 探究时序电路的工作原理,深入了解时钟信号和触发器的应用。

三、实验装置和材料1. 模块化数字实验仪器套装2. 实验台3. 数字电路芯片(例如与门、或门、非门、加法器、触发器等)4. 连接线、电源、示波器等。

四、实验步骤及结果1. 实验一:组装和测试基础门电路在实验台上搭建与门、或门、非门电路,并连接电源。

通过连接线输入不同的信号,测试输出的结果是否与预期一致。

记录实验步骤和观察结果。

2. 实验二:实践加法器电路将加法器电路搭建在实验台上,并输入两个二进制数字,通过加法器电路计算它们的和。

验证求和结果是否正确。

记录实验步骤和观察结果。

3. 实验三:探究时序电路的工作原理将时序电路搭建在实验台上,并连接时钟信号和触发器。

观察触发器的状态变化,并记录不同时钟信号下的观察结果。

分析观察结果,总结时序电路的工作原理。

五、实验结果与分析1. 实验一的结果与分析:通过测试与门、或门、非门电路的输入和输出,我们可以观察到输出是否与预期一致。

若输出与预期一致,则说明基础门电路连接正确,电路工作正常;若输出与预期不一致,则需要检查电路连接是否错误,或者芯片损坏。

通过实验一,我们可以掌握基础门电路的搭建和测试方法。

2. 实验二的结果与分析:通过实践加法器电路,我们可以输入两个二进制数字,并观察加法器电路的运算结果。

如果加法器电路能正确计算出输入数字的和,则说明加法器电路工作正常。

数字电路实验报告

数字电路实验报告

数字电路实验报告本次实验是数字电路的实验,在本次实验中,我和我的同学们成功地完成了数字电路的实验,并且成功将LED灯显示。

1. 实验目的本次实验的目的是:通过实践操作,掌握数字电路的基础知识,能够有效地使用布尔代数和卡诺图方法进行电路设计和分析。

2. 实验基础数字电路是由数字电子元器件组成的电路。

数字电路能够处理数字信号,是所有数字计算机的基础核心部件。

数字电路的基础是数字集成电路的设计和应用。

数字电路的核心是门电路,门电路有多个种类,包括与门、或门、非门、异或门等。

门电路能够接受输入信号并输出信号,能够实现与、或、非、异或等逻辑运算。

在数字电路的实验中,我们需要掌握基本逻辑门的真值表和逻辑图,以及逻辑门的电路实现方法。

此外,我们还需要掌握一些进制转换的方法和数字电路的布线和测试方法。

3. 实验步骤本次实验中,我们的主要任务是设计和实现一个数字电路,该电路能够将数字输入转化成二进制显示输出,并且使用LED灯进行显示。

以下是我们的实验步骤。

步骤一:设计真值表首先,我们需要使用布尔代数和卡诺图方法,设计出一个真值表,该真值表能够将数字输入转换成二进制数输出。

步骤二:设计逻辑电路图在真值表的基础上,我们设计了一个逻辑电路图,该电路图包括与门、或门、非门、异或门等逻辑门电路,以及输入输出接口电路。

步骤三:建立硬件电路接下来,我们开始搭建硬件电路,将逻辑电路图中的元件进行布线连接。

步骤四:测试电路在布线完毕后,我们进行了电路的测试,确认电路能够工作,并且LED灯能够正常显示。

4. 实验结论通过本次实验,我学习到了数字电路的基础知识,能够使用布尔代数和卡诺图方法进行电路设计和分析。

我还学会了逻辑门的真值表和逻辑图的设计方法,以及数字电路的布线和测试方法。

最终,我和我的同学们成功地完成了数字电路的实验,将数字转换为二进制数并成功显示。

这次实验对我的学习和科研工作具有重要的启示和帮助。

Multisim数字电路仿真实验报告

Multisim数字电路仿真实验报告

低频电子线路实验报告—基于Multisim的电子仿真设计班级:卓越(通信)091班姓名:杨宝宝学号:6100209170辅导教师:陈素华徐晓玲学生姓名:杨宝宝学号:6100209170 专业班级:卓越(通信)091班实验类型:□验证□综合□设计□创新实验日期:实验成绩:实验一基于Multisim数字电路仿真实验一、实验目的1.掌握虚拟仪器库中关于测试数字电路仪器的使用方法,入网数字信号发生器和逻辑分析仪的使用。

2.进一步了解Multisim仿真软件基本操作和分析方法。

二、实验内容用数字信号发生器和逻辑分析仪测试74LS138译码器逻辑功能。

三、实验原理实验原理图如图所示:四、实验步骤1.在Multisim软件中选择逻辑分析仪,字发生器和74LS138译码器;学生姓名:杨宝宝学号:6100209170 专业班级:卓越(通信)091班实验类型:□验证□综合□设计□创新实验日期:实验成绩:2.数字信号发生器接138译码器地址端,逻辑分析仪接138译码器输出端。

并按规定连好译码器的其他端口。

3.点击字发生器,控制方式为循环,设置为加计数,频率设为1KHz,并设置显示为二进制;点击逻辑分析仪设置频率为1KHz。

相关设置如下图学生姓名:杨宝宝学号:6100209170 专业班级:卓越(通信)091班实验类型:□验证□综合□设计□创新实验日期:实验成绩:五、实验数据及结果逻辑分析仪显示图下图实验结果分析:由逻辑分析仪可以看到在同一个时序74LS138译码器的八个输出端口只有一个输出为低电平,其余为高电平.结合字发生器的输入,可知.在译码器的G1=1,G2A=0,G2B=0的情况下,输出与输入的关系如下表所示学生姓名:杨宝宝学号:6100209170 专业班级:卓越(通信)091班实验类型:□验证□综合□设计□创新实验日期:实验成绩:当G1=1,G2A=0,G2B=0中任何一个输入不满足时,八个输出都为1六、实验总结通过本次实验,对Multisim的基本操作方法有了一个简单的了解。

multisim 实验报告

multisim 实验报告

multisim 实验报告Multisim实验报告引言:Multisim是一款功能强大的电子电路仿真软件,广泛应用于电子工程领域。

本实验报告将介绍使用Multisim进行的一系列实验,包括电路设计、仿真和分析。

实验一:简单电路设计与仿真在本实验中,我们设计了一个简单的直流电路,包括电源、电阻和LED灯。

通过Multisim的电路设计功能,我们成功搭建了电路原型,并进行了仿真。

仿真结果显示,当电源施加电压时,电流通过电阻和LED灯,使其发光。

这个实验让我们熟悉了Multisim的基本操作,并理解了电路中电流和电压的关系。

实验二:交流电路分析在本实验中,我们研究了交流电路的特性。

通过Multisim的交流分析功能,我们可以观察到交流电路中电压和电流的变化规律。

我们设计了一个RC电路,并改变电源频率,观察电压相位差和电流大小的变化。

实验结果表明,随着频率的增加,电压相位差逐渐减小,电流也逐渐增大。

这个实验帮助我们理解了交流电路中频率对电压和电流的影响。

实验三:放大电路设计与分析在本实验中,我们设计了一个简单的放大电路,用于放大输入信号。

通过Multisim的放大器设计功能,我们选择了合适的电阻和电容值,并进行了仿真。

实验结果显示,输入信号经过放大电路后,输出信号的幅度得到了显著的增加。

这个实验使我们深入了解了放大电路的工作原理,并学会了如何设计和优化放大器。

实验四:数字电路设计与仿真在本实验中,我们探索了数字电路的设计和仿真。

通过Multisim的数字电路设计功能,我们设计了一个简单的计数器电路,并进行了仿真。

实验结果显示,计数器能够按照预定的规律进行计数,并输出相应的二进制码。

这个实验让我们了解了数字电路的基本原理和设计方法,并培养了我们的逻辑思维能力。

实验五:滤波电路设计与分析在本实验中,我们研究了滤波电路的设计和分析。

通过Multisim的滤波器设计功能,我们设计了一个低通滤波器,并进行了仿真。

数电项目实验报告(3篇)

数电项目实验报告(3篇)

第1篇一、实验目的1. 理解数字电路的基本概念和组成原理。

2. 掌握常用数字电路的分析方法。

3. 培养动手能力和实验技能。

4. 提高对数字电路应用的认识。

二、实验器材1. 数字电路实验箱2. 数字信号发生器3. 示波器4. 短路线5. 电阻、电容等元器件6. 连接线三、实验原理数字电路是利用数字信号进行信息处理的电路,主要包括逻辑门、触发器、计数器、寄存器等基本单元。

本实验通过搭建简单的数字电路,验证其功能,并学习数字电路的分析方法。

四、实验内容及步骤1. 逻辑门实验(1)搭建与门、或门、非门等基本逻辑门电路。

(2)使用数字信号发生器产生不同逻辑电平的信号,通过示波器观察输出波形。

(3)分析输出波形,验证逻辑门电路的正确性。

2. 触发器实验(1)搭建D触发器、JK触发器、T触发器等基本触发器电路。

(2)使用数字信号发生器产生时钟信号,通过示波器观察触发器的输出波形。

(3)分析输出波形,验证触发器电路的正确性。

3. 计数器实验(1)搭建异步计数器、同步计数器等基本计数器电路。

(2)使用数字信号发生器产生时钟信号,通过示波器观察计数器的输出波形。

(3)分析输出波形,验证计数器电路的正确性。

4. 寄存器实验(1)搭建移位寄存器、同步寄存器等基本寄存器电路。

(2)使用数字信号发生器产生时钟信号和输入信号,通过示波器观察寄存器的输出波形。

(3)分析输出波形,验证寄存器电路的正确性。

五、实验结果与分析1. 逻辑门实验通过实验,验证了与门、或门、非门等基本逻辑门电路的正确性。

实验结果表明,当输入信号满足逻辑关系时,输出信号符合预期。

2. 触发器实验通过实验,验证了D触发器、JK触发器、T触发器等基本触发器电路的正确性。

实验结果表明,触发器电路能够根据输入信号和时钟信号产生稳定的输出波形。

3. 计数器实验通过实验,验证了异步计数器、同步计数器等基本计数器电路的正确性。

实验结果表明,计数器电路能够根据输入时钟信号进行计数,并输出相应的输出波形。

电路仿真模拟实验报告

电路仿真模拟实验报告

综合设计设计1:设计二极管整流电路。

条件:输入正弦电压,有效值 220v ,频率50Hz ;要求:输出直流电压 20V+/-2V 电路图:结果:通过电路,将 220V 的交流电转化成了大约 20V 的直流电。

先用变压器将220V 的交流电转化为20V 的交流电,再用二极管将20V 交流 电的负值滤掉,电容充当电源放电而且电压保持不变,因为一直有来自二极管的电流充电,而且周期为0.02秒,即电容两端电压能维持不变的放电到输 出端。

将电容的C 调的小一点可以使充放电的速度加快,就可以使得输出电压变化幅度很小。

设计2:设计风扇无损调速器。

波形图如下:结论分析:条件:风扇转速与风扇电机的端电压成正比;风扇电机的电感线圈的内阻为200欧姆,线圈的电感系为500mH风扇工作电源为市电,即有效值220V,频率50Hz的交流电。

要求:无损调速器,将风扇转速由最高至停止分为4档,即0,1,2,3档,其中0档停止,3档最高。

电路图:(开关从下至上依次为0,1,2,3档)开关置0档,风扇停止,其两端电压波形如下图:开关置1档,风扇转速最慢,其两端电压波形如下图:开关置2档,风扇转速适中,其两端电压波形如下图:开关置3档,风扇转速最快,其两端电压波形如下图:结果:由图可知,当开关分别置0, 1, 2,3时,风扇两端的电压依次增大,其中当风扇置0档时,电压为零,满足风扇转速与风扇电机的端电压成正比的条件。

结论分析:设计3 :设计1阶RC 滤波器。

条件:一数字电路的工作时钟为5MHz 工作电压5V 。

但是该数字电路的+5v 电源上存在一个 100MHz 的高频干扰。

要求:设计一个简单的 RC 电路,将高频干扰滤除。

电路图:结果:由图知,滤过的波形的频率与 5MHz 基本一致,将高频 100MHz 滤去,符合题意要求。

结论分析:通过简单的 RC 电路,用低通函数 H (jw )=HWc/(jw+Wc),计 算出了电路中所需的电阻大小及电容大小。

数字电路实验报告_北邮

数字电路实验报告_北邮

一、实验目的本次实验旨在通过实践操作,加深对数字电路基本原理和设计方法的理解,掌握数字电路实验的基本步骤和实验方法。

通过本次实验,培养学生的动手能力、实验技能和团队合作精神。

二、实验内容1. 实验一:TTL输入与非门74LS00逻辑功能分析(1)实验原理TTL输入与非门74LS00是一种常用的数字逻辑门,具有高抗干扰性和低功耗的特点。

本实验通过对74LS00的逻辑功能进行分析,了解其工作原理和性能指标。

(2)实验步骤① 使用实验箱和实验器材搭建74LS00与非门的实验电路。

② 通过实验箱提供的逻辑开关和指示灯,验证74LS00与非门的逻辑功能。

③ 分析实验结果,总结74LS00与非门的工作原理。

2. 实验二:数字钟设计(1)实验原理数字钟是一种典型的数字电路应用,由组合逻辑电路和时序电路组成。

本实验通过设计一个24小时数字钟,使学生掌握数字电路的基本设计方法。

(2)实验步骤① 分析数字钟的构成,包括分频器电路、时间计数器电路、振荡器电路和数字时钟的计数显示电路。

② 设计分频器电路,实现1Hz的输出信号。

③ 设计时间计数器电路,实现时、分、秒的计数。

④ 设计振荡器电路,产生稳定的时钟信号。

⑤ 设计数字时钟的计数显示电路,实现时、分、秒的显示。

⑥ 组装实验电路,测试数字钟的功能。

3. 实验三:全加器设计(1)实验原理全加器是一种数字电路,用于实现二进制数的加法运算。

本实验通过设计全加器,使学生掌握全加器的工作原理和设计方法。

(2)实验步骤① 分析全加器的逻辑功能,确定输入和输出关系。

② 使用实验箱和实验器材搭建全加器的实验电路。

③ 通过实验箱提供的逻辑开关和指示灯,验证全加器的逻辑功能。

④ 分析实验结果,总结全加器的工作原理。

三、实验结果与分析1. 实验一:TTL输入与非门74LS00逻辑功能分析实验结果表明,74LS00与非门的逻辑功能符合预期,具有良好的抗干扰性和低功耗特点。

2. 实验二:数字钟设计实验结果表明,设计的数字钟能够实现24小时计时,时、分、秒的显示准确,满足实验要求。

大学数电模电实训报告

大学数电模电实训报告

摘要:本报告记录了我在大学期间进行的数字电子技术(数电)和模拟电子技术(模电)实训过程。

通过这次实训,我不仅巩固了课堂所学理论知识,还提高了实际操作能力。

以下是我在实训过程中的心得体会、实训内容总结及个人收获。

一、实训目的通过本次数电和模电实训,旨在:1. 巩固和深化对数字电子技术和模拟电子技术基本理论的理解。

2. 培养动手能力,提高实验操作技能。

3. 增强对电路设计和调试的实际应用能力。

4. 培养科学思维和团队协作精神。

二、实训内容1. 数电实训(1)数字电路基础实验:认识数字电路基本元件,如门电路、触发器等,学习其工作原理和功能。

(2)组合逻辑电路设计实验:设计简单的组合逻辑电路,如加法器、译码器等,并进行实验验证。

(3)时序逻辑电路设计实验:设计简单的时序逻辑电路,如计数器、寄存器等,并进行实验验证。

2. 模电实训(1)模拟电路基础实验:认识模拟电路基本元件,如电阻、电容、二极管、晶体管等,学习其工作原理和特性。

(2)放大电路设计实验:设计简单的放大电路,如共射放大器、共基放大器等,并进行实验验证。

(3)振荡电路设计实验:设计简单的振荡电路,如正弦波振荡器、矩形波振荡器等,并进行实验验证。

三、实训过程1. 实训准备:认真阅读实验指导书,了解实验目的、原理和步骤。

2. 实验操作:严格按照实验步骤进行操作,注意安全,认真记录实验数据。

3. 结果分析:对实验结果进行分析,验证实验理论,找出实验误差的原因。

4. 实验报告撰写:根据实验数据和分析结果,撰写实验报告。

四、实训心得体会1. 理论与实践相结合:通过实训,我深刻体会到理论知识在实际应用中的重要性。

2. 动手能力提升:在实训过程中,我学会了使用各种实验仪器和设备,提高了自己的动手能力。

3. 团队协作精神:在实验过程中,我与同学互相帮助、共同进步,培养了团队协作精神。

4. 实验方法掌握:通过实验,我掌握了实验方法,为以后的学习和工作打下了基础。

数字电路仿真实验报告

数字电路仿真实验报告

数字电路仿真实验报告姓名:学号:班级:实验一组合逻辑电路设计与分析 (4)1.实验目的 (4)2.实验原理 (4)3.实验电路及步骤 (4)4.思考题 (7)5.实验心得 (9)实验二编码器、译码器电路仿真实验 (10)1.实验目的 (10)2.实验原理 (10)3.实验电路及步骤 (10)3.1电路 (10)3.2 步骤 (11)4.思考题 (13)5.实验心得 (15)实验三竞争冒险电路仿真实验 (16)1.实验目的 (16)2.实验原理 (16)3.实验电路及步骤 (16)3.1电路 (16)3.2步骤 (17)4.思考题 (23)5.实验心得 (25)实验四触发器电路仿真实验 (26)1.实验目的 (26)2.实验原理 (26)3.实验电路及步骤 (26)3.1电路 (27)3.2步骤 (28)4.思考题 (29)5.实验心得 (31)实验五计数器电路仿真实验 (32)1.实验目的 (32)2.实验原理 (32)3.实验电路及步骤 (33)3.1电路 (33)3.2步骤 (35)4.思考题 (38)5.实验心得 (42)实验六任意N进制数电路仿真实验 (43)1. 实验目的 (43)2. 实验原理 (43)3. 实验电路和步骤 (43)4. 思考题 (46)5.实验心得 (50)实验七数字抢答器的设计 (51)1. 设计任务与要求 (51)2. 预习要求 (51)3. 设计原理与参考电路 (51)4. 实验内容及方法 (52)5. 实验报告及心得: (54)6. 思考题 (54)实验一组合逻辑电路设计与分析1.实验目的(1)学会组合逻辑电路的特点;(2)利用逻辑转换仪对组合逻辑电路进行分析与设计。

2.实验原理组合逻辑电路是一种重要的数字逻辑电路:特点是任何时刻的输出仅仅取决于同一时刻输入信号的取值组合。

根据电路确定功能,是分析组合逻辑电路的过程,一般按图1-1所示步骤进行分析。

组合逻辑电路逻辑表达式最简表达式真值表确切电路功能图1-1 组合逻辑电路的分析步骤根据要求求解电路,是设计组合逻辑电路的过程,一般按图1-2所示步骤进行设计。

数字电路实验报告

数字电路实验报告

数字电路实验报告摘要:本实验旨在通过设计和实现数字电路,加深对数字电路原理的理解,并掌握电路设计和实验的基本方法。

本实验主要包括逻辑门电路、计数器电路和状态机电路的设计与实现。

通过实验,我们成功验证了数字电路的基本原理和功能。

引言:数字电路是现代电子技术的基础,广泛应用于计算机、通信、嵌入式系统等领域。

数字电路实验是电子工程专业的重要实践环节,通过实验可以加深对数字电路原理的理解,培养学生的动手实践能力和问题解决能力。

一、逻辑门电路设计与实现逻辑门电路是数字电路的基本组成部分,本实验通过设计和实现与、或、非、异或等逻辑门电路,加深对逻辑门的理解。

1.1 与门电路设计与实现与门是将两个输入信号进行逻辑与运算的电路,输出信号为两个输入信号的逻辑与。

根据与门的真值表,我们设计了与门电路,并使用逻辑门集成电路进行实现。

1.2 或门电路设计与实现或门是将两个输入信号进行逻辑或运算的电路,输出信号为两个输入信号的逻辑或。

根据或门的真值表,我们设计了或门电路,并使用逻辑门集成电路进行实现。

1.3 非门电路设计与实现非门是将输入信号进行逻辑非运算的电路,输出信号为输入信号的逻辑非。

根据非门的真值表,我们设计了非门电路,并使用逻辑门集成电路进行实现。

1.4 异或门电路设计与实现异或门是将两个输入信号进行异或运算的电路,输出信号为两个输入信号的异或。

根据异或门的真值表,我们设计了异或门电路,并使用逻辑门集成电路进行实现。

二、计数器电路设计与实现计数器电路是数字电路中常用的电路,本实验通过设计和实现二进制计数器和BCD计数器,加深对计数器电路的理解。

2.1 二进制计数器电路设计与实现二进制计数器是一种能够进行二进制计数的电路,根据计数器的位数,可以实现不同范围的计数。

我们设计了4位二进制计数器电路,并使用触发器和逻辑门集成电路进行实现。

2.2 BCD计数器电路设计与实现BCD计数器是一种能够进行BCD码计数的电路,BCD码是二进制编码的十进制表示形式。

数电综合实验报告(3篇)

数电综合实验报告(3篇)

第1篇一、实验目的1. 巩固和加深对数字电路基本原理和电路分析方法的理解。

2. 掌握数字电路仿真工具的使用,提高设计能力和问题解决能力。

3. 通过综合实验,培养团队合作精神和实践操作能力。

二、实验内容本次实验主要分为以下几个部分:1. 组合逻辑电路设计:设计一个4位二进制加法器,并使用仿真软件进行验证。

2. 时序逻辑电路设计:设计一个4位计数器,并使用仿真软件进行验证。

3. 数字电路综合应用:设计一个数字时钟,包括秒、分、时显示,并使用仿真软件进行验证。

三、实验步骤1. 组合逻辑电路设计:(1)根据题目要求,设计一个4位二进制加法器。

(2)使用Verilog HDL语言编写代码,实现4位二进制加法器。

(3)使用ModelSim软件对加法器进行仿真,验证其功能。

2. 时序逻辑电路设计:(1)根据题目要求,设计一个4位计数器。

(2)使用Verilog HDL语言编写代码,实现4位计数器。

(3)使用ModelSim软件对计数器进行仿真,验证其功能。

3. 数字电路综合应用:(1)根据题目要求,设计一个数字时钟,包括秒、分、时显示。

(2)使用Verilog HDL语言编写代码,实现数字时钟功能。

(3)使用ModelSim软件对数字时钟进行仿真,验证其功能。

四、实验结果与分析1. 组合逻辑电路设计:通过仿真验证,所设计的4位二进制加法器能够正确实现4位二进制加法运算。

2. 时序逻辑电路设计:通过仿真验证,所设计的4位计数器能够正确实现4位计数功能。

3. 数字电路综合应用:通过仿真验证,所设计的数字时钟能够正确实现秒、分、时显示功能。

五、实验心得1. 通过本次实验,加深了对数字电路基本原理和电路分析方法的理解。

2. 掌握了数字电路仿真工具的使用,提高了设计能力和问题解决能力。

3. 培养了团队合作精神和实践操作能力。

六、实验改进建议1. 在设计组合逻辑电路时,可以考虑使用更优的电路结构,以降低功耗。

2. 在设计时序逻辑电路时,可以尝试使用不同的时序电路结构,以实现更复杂的逻辑功能。

Multisim数字电路仿真实验报告

Multisim数字电路仿真实验报告
单管放大电路的测试
一、实验电路
三极管选用MRF9011。
二、静态工作点的调整和测试
RL=2.4K,ui=180mV
1、观察静态工作点对波形失真的影响
RW
(%)
Ic(mA)
Uo波形
失真情况
管子工作状态
50
截止失真
截止
8
饱和失真
饱和
21
不失真
放大
2、测试静态工作点
用动态调试法调整静态工作点,并测量静态参数
幅频特性曲线:
fL=32.418Hz,fH=240.6MHz,fBW=240.6MHz。
UB(V)
UC(V)
UE(V)
UBE(V)
UCE(V)Ic(mLeabharlann )0.7493.272
三、测量电压放大倍数Au
ui和uo的波形图:
ui=-508.804mV,uo=5.186V,Au=-10.19。
四、测量幅频特性曲线
将扫频仪接入电路,纵坐标V选线性(Line),横坐标f选对数(Log),频率范围选1Hz~10GHz,观察幅频特性并测出截止频率fH和fL,算出带宽fBW=fH-fL

数字系统电路实验报告(3篇)

数字系统电路实验报告(3篇)

第1篇一、实验目的1. 理解数字系统电路的基本原理和组成。

2. 掌握数字电路的基本实验方法和步骤。

3. 通过实验加深对数字电路知识的理解和应用。

4. 培养学生的动手能力和团队合作精神。

二、实验原理数字系统电路是由数字逻辑电路构成的,它按照一定的逻辑关系对输入信号进行处理,产生相应的输出信号。

数字系统电路主要包括逻辑门电路、触发器、计数器、寄存器等基本单元电路。

三、实验仪器与设备1. 数字电路实验箱2. 数字万用表3. 示波器4. 逻辑分析仪5. 编程器四、实验内容1. 逻辑门电路实验(1)实验目的:熟悉TTL、CMOS逻辑门电路的逻辑功能和测试方法。

(2)实验步骤:1)搭建TTL与非门电路,测试其逻辑功能;2)搭建CMOS与非门电路,测试其逻辑功能;3)测试TTL与门、或门、非门等基本逻辑门电路的逻辑功能。

2. 触发器实验(1)实验目的:掌握触发器的逻辑功能、工作原理和应用。

(2)实验步骤:1)搭建D触发器电路,测试其逻辑功能;2)搭建JK触发器电路,测试其逻辑功能;3)搭建计数器电路,实现计数功能。

3. 计数器实验(1)实验目的:掌握计数器的逻辑功能、工作原理和应用。

(2)实验步骤:1)搭建同步计数器电路,实现加法计数功能;2)搭建异步计数器电路,实现加法计数功能;3)搭建计数器电路,实现定时功能。

4. 寄存器实验(1)实验目的:掌握寄存器的逻辑功能、工作原理和应用。

(2)实验步骤:1)搭建4位并行加法器电路,实现加法运算功能;2)搭建4位并行乘法器电路,实现乘法运算功能;3)搭建移位寄存器电路,实现数据移位功能。

五、实验结果与分析1. 逻辑门电路实验通过搭建TTL与非门电路和CMOS与非门电路,测试了它们的逻辑功能,验证了实验原理的正确性。

2. 触发器实验通过搭建D触发器和JK触发器电路,测试了它们的逻辑功能,实现了计数器电路,验证了实验原理的正确性。

3. 计数器实验通过搭建同步计数器和异步计数器电路,实现了加法计数和定时功能,验证了实验原理的正确性。

数字电路实验的实验报告(3篇)

数字电路实验的实验报告(3篇)

第1篇一、实验目的1. 理解和掌握数字电路的基本原理和组成。

2. 熟悉数字电路实验设备和仪器的基本操作。

3. 培养实际动手能力和解决问题的能力。

4. 提高对数字电路设计和调试的实践能力。

二、实验器材1. 数字电路实验箱一台2. 74LS00若干3. 74LS74若干4. 74LS138若干5. 74LS20若干6. 74LS32若干7. 电阻、电容、二极管等元器件若干8. 万用表、示波器等实验仪器三、实验内容1. 基本门电路实验(1)验证与非门、或非门、异或门等基本逻辑门的功能。

(2)设计简单的组合逻辑电路,如全加器、译码器等。

2. 触发器实验(1)验证D触发器、JK触发器、T触发器等基本触发器的功能。

(2)设计简单的时序逻辑电路,如计数器、分频器等。

3. 组合逻辑电路实验(1)设计一个简单的组合逻辑电路,如4位二进制加法器。

(2)分析电路的输入输出关系,验证电路的正确性。

4. 时序逻辑电路实验(1)设计一个简单的时序逻辑电路,如3位二进制计数器。

(2)分析电路的输入输出关系,验证电路的正确性。

5. 数字电路仿真实验(1)利用Multisim等仿真软件,设计并仿真上述实验电路。

(2)对比实际实验结果和仿真结果,分析误差原因。

四、实验步骤1. 实验前准备(1)熟悉实验内容和要求。

(2)了解实验器材的性能和操作方法。

(3)准备好实验报告所需的表格和图纸。

2. 基本门电路实验(1)搭建与非门、或非门、异或门等基本逻辑电路。

(2)使用万用表测试电路的输入输出关系,验证电路的功能。

(3)记录实验数据,分析实验结果。

3. 触发器实验(1)搭建D触发器、JK触发器、T触发器等基本触发电路。

(2)使用示波器观察触发器的输出波形,验证电路的功能。

(3)记录实验数据,分析实验结果。

4. 组合逻辑电路实验(1)设计4位二进制加法器电路。

(2)搭建电路,使用万用表测试电路的输入输出关系,验证电路的正确性。

(3)记录实验数据,分析实验结果。

数字电路实验报告 2023年数字电路实训报告(精彩7篇)

数字电路实验报告 2023年数字电路实训报告(精彩7篇)

数字电路实验报告2023年数字电路实训报告(精彩7篇)用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路,或数字系统。

由于它具有逻辑运算和逻辑处理功能,所以又称数字逻辑电路。

下面是作者给大家整理的7篇2023年数字电路实训报告,希望可以启发您对于数字电路实验报告的写作思路。

数字电路实训报告篇一一、实训时间__二、实训地点__电工电子实习基地三、指导老师__四、实训目的1、熟悉电工工具的使用方法。

2、了解安全用电的有关知识及触电的急救方法。

3、掌握电工基本操作技能。

4、熟悉电动机控制电路的调试及故障排除方法。

5、熟悉电动机板前配线的工艺流程及安装方法。

6、了解电动机正转反转电路设计的一般步骤,并掌握电路图的绘制方法。

7、熟悉常用电器元件的性能、结构、型号、规格及使用范围。

五、实训资料(一)常用低压电器介绍1、螺旋式熔断器螺旋式熔断器电路中较简单的短路保护装置,使用中,由于电流超过容许值产生的热量使串联于主电路中的熔体熔化而切断电路,防止电器设备短路或严重过载。

它由熔体、熔管、盖板、指示灯和触刀组成。

选取熔断器时不仅仅要满足熔断器的形式贴合线路和安装要求,且务必满足熔断器额定电压小于线路工作电压,熔断器额定电流小于线路工作电流。

2、热继电器热继电器是用来保护电动机使之免受长期过载的危害。

但是由于热继电器的热惯性,它只能做过载保护。

它由热元件、触头系统、动作机构、复位按钮、整定电流装置、升温补偿元件组成。

其工作原理为:热元件串接在电动机定子绕组仲,电动机绕组电流即为流动热元件的电流。

电动机正常运行时热元件产生热量虽能使双金属片弯曲还不足以使继电器动作。

电动机过载时,经过热元件电流增大,热元件热量增加,使双金属片弯曲增大,经过一段时光后,双金属片推动导板使继电器出头动作,从而切断电动机控制电路。

3、按钮开关按钮开关是用来接通或断开控制电路的,电流比较小。

按钮由动触点和静触点组成。

其工作原理为:按下按钮时,动触点就把下边的静触点接通而断开上边的静触点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

数字电子设计
客房呼叫器
学院:通化师范学院
专业班级:物理系11级二班
小组成员:黄琳杰呼永建王继洋马一剑周建伟刘启宇郑伟清李楠楠
指导老师:李东康
时间:2013年12月3日
前言
物理实验是人们根据科学研究的目的,利用仪器设备人为地控制模拟自然现象,排除干扰突出主要因素,在有利条件下观察研究自然规律的活动。

因此,物理实验可以简化纯化研究对象和过程,可以强化研究条件,可以控制或再现和重复物理过程。

物理实验有多种类型在本次试验设计中,我们采取模拟试验的方式来用数字电路设计餐厅客房服务器。

设计目的与要求
1.选用十个开关模拟某餐厅的十个包房,应用数字电路设计一个客房呼叫器。

2.用数码管显示呼叫服务的客房编号。

发挥部分:试想一下,若存在十个以上包房应如何设计。

总体框图
设计想法
1. 整体设计思路:根据对设计要求的分析,可以将整个呼叫器的逻辑电路划分为编码器,代码转换电路和数码显示电路三个部分。

2. 整体设计流程:
a 编码器将客房给出的开关输入编成对应的二进制代码
b 代码转换电路将编码器输出的编码转换为七段显示译码器在显示时所要求的输入代码。

c 用一个数码管显示呼叫信号的号码。

选择器件
74ls147优先编码器管脚图和功能真值表
优先编码器是当多个输入端同时有信号时,电路只对其中优先级别最高的输入信号进行编码,常用的集成优先编码器IC有10线-4线,8线-3线两种。

10线-4线优先编码器常见的型号为54/74LS147,54/74147,
3线-8线优先编码器常见的型号为54/74148,54/74LS148.
下面我们以74ls147为例介绍优先编码器功能如图一所示
第九个脚NC为空74ls147优先编码器有九个输入端和四个输出端,某个输入端为0,代表输入某个十进制数当九个输入端全为1时,代表输入的十进制数为0. 74ls147优先编码器的输入端和输出端都是低电平有效即某一个输入端低电平0时,四个输出端就以低电平0的输出其对应的8421 BCD编码,当九个输入全为1时,4个输出也全为1呆比啊输入十进制数0的8421 BCD编码输出。

图一
74ls49(cd4511)译码器管脚图及功能真值表
如图二所示
当输入为A1,A2,A3,A4 的0000~1001这十个代码以外的六个代码(1010~1111)时电路的输出也规定了相应的字型,此外74ls49的电路上还设置了“消隐”控制断(BI)正常工作时其为高电平,如果接低电平则所有输入端将全部为低电平,字符显示器处于熄灭态。

模拟电路
其中小方框代表电阻两横代表高电平,短线代表低电平,这就是我们小组设计的客房呼叫器。

相关文档
最新文档
