制冷系统原理图
空调制冷第一讲制冷原理(压焓图)
1.4 单级蒸气压缩式制冷理论循环的热力 计算
单级理论循环是建立在以下一些假设的基础上的：
（1）压缩过程为等熵过程，即在压缩过程 中不存在任何不可逆损失 （2）在冷凝器和蒸发器中，制冷剂的冷凝 温度等于冷却介质的温度，蒸发温度等于被 冷却介质的温度，且冷凝温度和蒸发温度都 是定值
（3）离开蒸发器和进入压缩机的制冷剂蒸 气为蒸发压力下的饱和蒸气，离开冷凝器和进 入膨胀阀的液体为冷凝压力下的饱和液体 （4）制冷剂在管道内流动时，没有流动阻 力损失，忽略动能变化，除了蒸发器和冷凝器 内的管子外，制冷剂与管外介质之间没有热交 换
p
4’ 4
5’ 5
pk
3
2
p0
q0
q0
1
w
h
过冷循环在p-h图上的表示
（1）单位制冷量
q0 h1 h5
q0
增加
) (h1 h5 ) (h5 h5 (2)单位容积制冷量 qv 增加
h1 h5 q v1 (3)理论比功 w0
' v
(1-13)
不变
(4)单位冷凝热
等干度线----只存在于湿蒸气区域内，其方向大致与饱 和液体线或饱和蒸气线相近，视干度大小而定。
1.3 制冷循环过程在压焓图上的表示
3 4 B C 5 D 2
p
1 A
4
pk
3
2
5 单级蒸气压缩 式制冷系统图
A—压缩机； B—冷凝器； C—节流阀； D—蒸发器。
p0
q0
1
w
h
理论循环在p-h图上的表示
q0 (h1 h5 )
(2)单位容积制冷量
(1-13)
qv
减小
制冷系统示意图(详细描述)
SAV系列冷热交换型气液分离器液分离器是一个具有一定容积的容器，以便能积聚部分制冷剂，不让它们直接进入压缩机。
它的内部有二根焊接在一起的管子，入口管很短，出口管较长，而且弯成“U”字形，出口管的口设在最上方，“U”管的下方开有一个吸油小孔。
当有气液混合的制冷剂进入气液分离器时，液体将积聚在气液分离器的下方，气体从“U”形管上方的开口由压缩机吸走；当进入气液分离器的制冷剂中无液体时，积聚在气液分离器下方的制冷剂液体逐步蒸发成气体由压缩机吸走；若积聚的制冷剂液体中有冷冻机油的话，它会进入吸油小孔被吸走，当然小部液体制冷剂也会进入吸油小孔，但由于小孔直径较小，即使吸入液体制冷剂也不致使压缩机发生液击现象。
冷热交换型气液分离器功能是把高压、高温需要冷却的冷媒与低压、低温需要来蒸发的冷媒两个管路集中在一个容器里，相互以高低温传导。
使需要冷却的冷媒得到低温，需要加热的冷媒得到高温，经过总冷热交换作用后，系统的效率将会大大的提升，能达到最更好的制冷效果。
气液分离器的故障极少，由于气液分离器在冷冻机工作时会结霜，因此经常处干潮湿状态，时间长了会生锈，最后发生渗漏现象，由于工作时处于低压状态，往往在冷冻机停机时漏制冷剂，冷冻机运转时进空气，使制冷系统压力升高并带入水分。
解决办法是更换新的气液分离器。
不锈钢制造的气液分离器不存在生锈的问题。
压缩机油分离器油分离器内部的出入口的装有滤网，出入口滤网间还装有档板，下方安装浮球阀和回油管，为又防止铁屑堵塞针阀和进入压缩机，在油分的下方还装有一块永久磁铁，以吸止铁屑。
当油面上升到一定程度，浮球上升把针阀打开，冷冻机油由于高压压力的作用通过回油管被送还曲轴箱。
有些油分离器使进入的气体发生旋转，又产生了离心作用的分油效果。
油分的常见故障有分油效果不好和不回油等。
如果滤网破损或者脱落，会发生分油效果不好的现象；如果回油阀脏堵或者浮球破损（被高压压偏，开焊进油等），会发生不回油的现象。

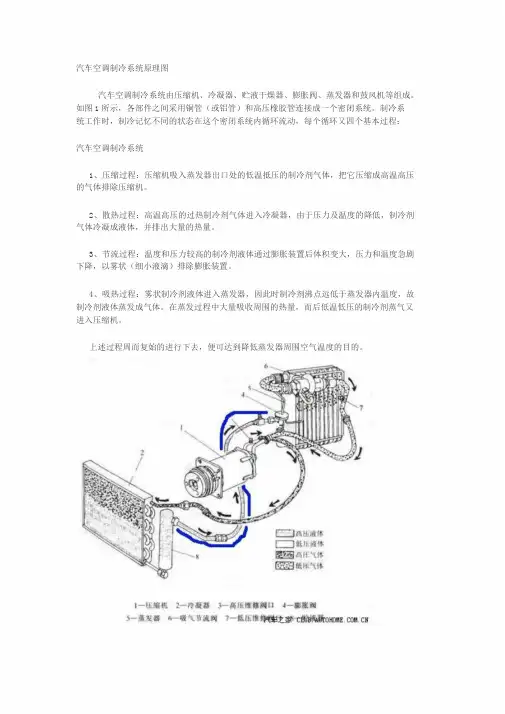

汽车空调制冷系统原理图
WORD格式
汽车空调制冷系统原理图
汽车空调制冷系统由压缩机、冷凝器、贮液干燥器、膨胀阀、蒸发器和鼓风机等组成。
如图1所示，各部件之间采用铜管（或铝管）和高压橡胶管连接成一个密闭系统。
制冷系
统工作时，制冷记忆不同的状态在这个密闭系统内循环流动，每个循环又四个基本过程：
汽车空调制冷系统
1、压缩过程：压缩机吸入蒸发器出口处的低温抵压的制冷剂气体，把它压缩成高温高压的气体排除压缩机。
2、散热过程：高温高压的过热制冷剂气体进入冷凝器，由于压力及温度的降低，制冷剂气体冷凝成液体，并排出大量的热量。
3、节流过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大，压力和温度急剧下降，以雾状（细小液滴）排除膨胀装置。
4、吸热过程：雾状制冷剂液体进入蒸发器，因此时制冷剂沸点远低于蒸发器内温度，故制冷剂液体蒸发成气体。
在蒸发过程中大量吸收周围的热量，而后低温低压的制冷剂蒸气又进入压缩机。
上述过程周而复始的进行下去，便可达到降低蒸发器周围空气温度的目的。
专业资料整理。
制冷系统课件
4、单级压缩蒸气制冷循环
蒸发器：它的作用是使经节流机构后的制 冷剂液体蒸发成蒸气，以吸收被冷却物体 的热量。蒸发器是对外输出冷量的设备。
普通家用空调器蒸发器里的制冷剂（R22） 的蒸发压力在5.5-6.5bar左右。
二、系统匹配
选压缩机 选冷凝器 选蒸发器 估算制冷剂充注量 匹配制冷系统 不合格项目的整改
n 气体膨胀制冷：高压气体经绝热膨胀后可达 到较低的温度，令低压气体复热即可制冷。
n 气体涡流制冷：高压气体经过涡流管膨胀后 即可分离为热、冷两股气流，利用冷气流的 复热过程即可制冷。
n 热电制冷：令直流电通过半导体热电堆，即 可在一端产生冷效应，在另一端产生热效应。
4、单级压缩蒸气制冷循环
蒸气压缩式制冷机是目前应用最广泛 的一种制冷机，有单级、多级和复叠式之分。
大（或减少）的比例，估算出大概的制冷剂充注量。 比如说：参考机型充注量为1000g，内机不变，室
外机冷凝器由单排变为1.5排：侧估算充注量为： 1000*0.6*1.5+1000*0.4=1300(g)
一般来说，估算的充注量要比最后的要稍多。这个 只能靠经验掌握。估算的只能提供一个大概。
5、匹配制冷系统
4、单级压缩蒸气制冷循环
节流机构：普通空调常用的是毛细管，高档的 空调器用电子膨胀阀。制冷剂经过节流机构时， 压力由冷凝压力降到蒸发压力，一部份制冷剂 会在节流的过程中闪发成为气体。
节流过程中制冷剂的焓值不变。
普通的家用空调器节流结束时大约有20%的制 冷剂会闪发成气体。制冷剂没有蒸发就闪发成 气体降低了空调器的性能。
5、匹配制冷系统
3）蒸发器中部温度目标值：8-12℃左右，过 热度目标值在0-1 ℃左右
蒸发器中部温度值高于目标值则加长毛细管。
空调通风制冷系统循环基本示意图.ppt
发
凝
Copyright 2节0流19-2019 Aspos视e液P镜ty Ltd.
蒸发器 （热量交换）
膨胀阀
制冷剂状态变化四部曲
压缩机
气体
冷凝器
ted with A气 体spose.SlEidveaslufaotrio.NnEoTnl3液体y..5 Client Profile 5.2 Cop蒸y发ri器ght 201气9液-混2合019 A膨s胀p阀ose Pty Ltd.
Copyright 2019-2019 Aspose Pty Ltd.
制冷剂温度压力变化四部曲
高温高压
压缩机
冷凝器
ted withCAo低 温 低 压sppyorisgeh.tS2lEi0dv1e低a9s温lu-低f2ao压0tri1o.N9nEAoTsnpl3中温高压yo..s5eCPliteynLt tPdr.ofile 5.2
蒸发器
膨胀阀
二、空气循环原理
• 机组空气循环实物图（包括热风、冷风）
ted •wi入th，冷As被凝p压os缩e.机SlE压idve缩asl成ufao高trio.温NnE高oTn压l3y的..5制C冷lie剂nt气P体ro。file 5.2 • 从路C压流o缩入py机冷rig排凝h出器t 2的。01高在9温冷-2高凝01压器9 制中As冷，po剂由se气 于P体制ty经冷L排剂td气温. 管度
ted wi却th对As象po中se吸.S取lid热e量s f，or向.N环ET境3介.5质C排lie放nt热Pr量of。ile 5.2 Copyright 2019-2019 Aspose Pty Ltd.
一、制冷剂循环原理 二、空气循环原理
一、制冷剂循环原理
空调制冷-制热-附空调原理图
空调原理图及空调制冷原理---制热原理空调原理图如附图所示,图中虚线表示制冷状态，实线表示制热状态制冷过程压缩机将气态的氟利昂压缩为高温高压的气态氟利昂，然后送到冷凝器（室外机）散热后成为常温高压的液态氟利昂，所以室外机吹出来的是热风。
然后到毛细管，进入蒸发器（室内机），由于氟利昂从毛细管到达蒸发器后空间突然增大，压力减小，液态的氟利昂就会汽化，变成气态低温的氟利昂，从而吸收大量的热量，蒸发器就会变冷，室内机的风扇将室内的空气从蒸发器中吹过，所以室内机吹出来的就是冷风；空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴，顺着水管流出去，这就是空调会出水的原因。
然后气态的氟利昂回到压缩机继续压缩，继续循环。
汽化（由液体变为气体）时要吸收热量。
液化（由气体变为液态）时要排出热量的原理。
压缩机（压缩）（气体）--冷凝器（散热）（过冷液体）--毛细管（节流）--蒸发器（散冷）（过热蒸汽）空调制冷的四大部件就是上面四个往复循环、反之制热！制冷时压缩机高压出口经过四通阀1-2到热交换器进行热交换，使过热蒸汽逐渐变成饱和蒸汽，进而变成饱和液体或过冷液体。
通过毛细管节流降压后的制冷剂液体(混有饱和蒸汽)---到室外机截止阀(也称高压阀)进入室内机热交换器(蒸发器)，从周围介质吸热蒸发成气体，实现制冷。
在蒸发过程中，制冷剂的温度和压力保持不变。
从蒸发器出来的制冷剂已成为干饱和蒸汽或稍有过热度的过热蒸汽了。
物质由液态变成气态时要吸热，这就是空调制冷。
室内机回气：回气管到室外机经由截止阀(也称低压阀或维修阀)进入消音器--四通阀4-3到压缩机低压回气侧完成制冷循环。
制热过程：实线表示制热状态制热的时候有一个叫四通阀的部件，使氟利昂在冷凝器与蒸发器的流动方向与制冷时相反，所以制热的时候室外吹的是冷风，室内机吹的是热风。
流经的顺序是：压缩机高压出口经四通阀1---4到消音器---截止阀(也称低压阀或维修阀)---室内机热交换器---回到室外机截止阀(也称高压阀)---毛细管---热交换器---四通阀2---3到储液器---压缩机低压侧。
汽车空调制冷系统原理图
汽车空调制冷系统原理图
汽车空调制冷系统由压缩机、冷凝器、贮液干燥器、膨胀阀、蒸发器和鼓风机等组成。
如图 1 所示，各部件之间采用铜管（或铝管）和高压橡胶管连接成一个密闭系统。
制冷系
统工作时，制冷记忆不同的状态在这个密闭系统内循环流动，每个循环又四个基本过程：
汽车空调制冷系统
1、压缩过程：压缩机吸入蒸发器出口处的低温抵压的制冷剂气体，把它压缩成高温高压的气体排除压缩机。
2、散热过程：高温高压的过热制冷剂气体进入冷凝器，由于压力及温度的降低，制冷剂
气体冷凝成液体，并排出大量的热量。
3、节流过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大，压力和温度急剧下降，以雾状（细小液滴）排除膨胀装置。
4、吸热过程：雾状制冷剂液体进入蒸发器，因此时制冷剂沸点远低于蒸发器内温度，故
制冷剂液体蒸发成气体。
在蒸发过程中大量吸收周围的热量，而后低温低压的制冷剂蒸气又进
入压缩机。
上述过程周而复始的进行下去，便可达到降低蒸发器周围空气温度的目的。
空调原理图及空调制冷原理
空调原理图及空调制冷原理空调原理图如附图所示,图中虚线表示制冷状态，实线表示制热状态制冷过程制冷时压缩机高压出口通过四通阀1-2到热交换器进行热交换，使过热蒸汽逐步变成饱和蒸汽，进而变成饱和液体或过冷液体。
通过毛细管节流降压后的制冷剂液体(混有饱和蒸汽)---到室外机截止阀(也称高压阀)进入室内机热交换器(蒸发器)，从周围介质吸热蒸发成气体，实现制冷。
在蒸发过程中，制冷剂的温度和压力保持不变。
从蒸发器出来的制冷剂已成为干饱和蒸汽或稍有过热度的过热蒸汽了。
物质由液态变成气态时要吸热，这确实是空调制冷。
室内机回气：回气管到室外机经由截止阀(也称低压阀或修理阀)进入消音器--四通阀4-3到压缩机低压回气侧完成制冷循环。
制热过程：实线表示制热状态制热时四通阀开闭状态与制冷是正好相反，流经的顺序是：压缩机高压出口经四通阀1---4到消音器---截止阀(也称低压阀或修理阀)---室内机热交换器---回到室外机截止阀(也称高压阀)---毛细管---热交换器---四通阀2---3到储液器---压缩机低压侧。
室外机的热交换器上的温度传感器（热敏电阻）用于制冷时检测热交换器的管道温度，假如温度专门升高则可运算出管道压力，进而把温度专门信号送给操纵板。
室外机的室外温度传感器（热敏电阻）要紧用来检测室外环境温度。
室内机热交换器温度传感器（热敏电阻）检测热交换器温度，如制冷或制热时在一定时刻内热交换器温度达不到所规定的管温，传感器会把不正常信号送给操纵板进行分析，例如系统内制冷剂不足或无制冷剂，室内机管温就不正常，传感器会把不正常信号送给操纵板，操纵板做出停处理，进而爱护压缩机，幸免压缩机长时刻高温运转。
因为压缩机长时刻高温是极有可能被烧毁的。
空调制冷原理图空调系统室外机结构图片室内机结构图片家用空调器一样差不多上采纳机械压缩式的制冷装置，其差不多的元件共有四件：压缩机、蒸发器、冷凝器和节流装置，四者是相通的，其中充灌着制冷剂（又称制冷工质）。
制冷系统原理
一、系统工作原理（制冷） 机组接通电源，设定制冷状态 设定制冷状态，压缩机 工作后，系统内低温低压的制冷剂汽体由压 系统内低温低压的制冷剂汽体由压 缩机吸入，压缩成高温高压气体 压缩成高温高压气体，在室外热 交换器中被空气冷凝为低温、高压液体，经 交换器中被空气冷凝为低温 节流为低温、低压液体后进入室内机组 低压液体后进入室内机组，在 室内热交换器里的制冷剂蒸发吸热使室内降 温。蒸发后的制冷剂汽体返回室外机组 蒸发后的制冷剂汽体返回室外机组，再 次被压缩机吸入，压缩后排出 压缩后排出，周而复始， 达到房间内降温的目的。 。
• ②听:就是要细心倾听空调器运行的各种声音 就是要细心倾听空调器运行的各种声音，要区分出 哪些是正常的运行声音，哪些是不正常的故障声 哪些是不正常的故障声。如室 内外风扇运转时不应有碰擦声，各零部件不应有振动造 内外风扇运转时不应有碰擦声 成的撞击声，特别是室外管道的碰管声 特别是室外管道的碰管声。另外，压缩机 运行时只应发出正常均匀的电磁声，不应有“通通”似 运行时只应发出正常均匀的电磁声 的液击声，及“嗒塔”的金属声 的金属声。管道中允许有轻微的 “咝咝”的R22流动声。 • ③摸:就是用手触摸空调器的关键部位及故障出现的部位 就是用手触摸空调器的关键部位及故障出现的部位 。判断制冷或制热效果可用手摸出风口的出风温度 判断制冷或制热效果可用手摸出风口的出风温度；对 于噪声异常，除采用“听” ”外，还要用手摸空调器的壳 体、管路，进一步感觉振动情况 进一步感觉振动情况。对于易发热零件如压 缩机、电机等表面温度太高 电机等表面温度太高，一般不能直接用手触摸。
问题点2：换向阀毛细管漏 解决方案：在毛细管与换向阀主阀体上两侧各增加一 在毛细管与换向阀主阀体上两侧各增加一 个焊点，防止毛细管瘪、 、裂，造成泄漏。 问题点3：换向阀内泄漏量大 换向阀内泄漏量大，影响机组性能 解决方案:换向阀为空调器主要零部件 换向阀为空调器主要零部件，结构选型应 慎重。内泄漏量值要适中 内泄漏量值要适中，不是越低越好； 滑块材料一定要耐热、耐湿、不易变形，加 滑块材料一定要耐热 工的平面度一定要保证。 。
制冷原理之各部件图片
气体在高速旋转的叶轮中获得高速度后，再在环行通 道（即扩压器和蜗室）将速度动能变为压力位能，从而提高 气体的压力。气体每经过一级叶轮和扩压器所能升高的压力 是有限的，当压力比大时，需采用多级压缩。
▪ 运行动画
离心式压缩机冷水机组
离心式压缩机冷水机组
5、冷凝器
▪ 空气冷却式冷凝器（风冷） 运行动画
空气分离器
作用：排除制冷系 统中的空气及其它 不凝性气体。
低压循环桶
▪ 低压循环桶：将节流后的闪发气体和回气携带的液 滴分离，让液体进入冷却设备，提高传热效率。
节流阀
节流阀的作用： 对制冷系统中高压液态制冷剂进行节流，达到降压和调节
流量的目的。
节流阀运行动画
冷风机
3、家用空调
▪ 1 窗式空调机 动画
活塞式压缩机冷水机组
回转式压缩机
▪ 滚动转子式压缩机原理：
转子连接在一根偏心旋转轴上，当转子顺时针旋转时，汽缸右边 的容积在增加，制冷剂气体被吸入气缸里；而汽缸左边的容积在减少， 气体被压缩，并从排气口送入冷凝器，当转子上部与汽缸上部接触时， 压缩过程终止，并开始进入下一个循环。
▪ 运行动画
回转式压缩机
翅片管式冷凝器
运行动画1
管带式冷凝器（风冷）
多元平形流冷凝器（风冷）
套管式冷凝器（水冷）
水冷式冷凝 器运行动画
套管式冷凝器
壳管式冷凝器
▪ 壳管式冷凝器运行动画
壳、盘管式冷凝器
运行动画
蒸发式冷凝器
和壳管式冷凝器 并联运行动画
淋激式冷凝器
运行动画
6、蒸发器
类似与冷凝器的分类 风冷： 翅片管式蒸发器，管带式蒸发器，蛇管式蒸发器等 水冷： 干式壳管式蒸发器，满液式蒸发器，套管式蒸发器等
制冷系统动态原理图
双级压缩
6、由2个单级系统组成的复叠式制冷机
双级压缩
7、由3个单级系统组成的复叠式制冷机
空调系统
1、冷水机
空调系统
2、风冷系统
空调系统
3、户式新风
空调系统
4、双效溴化锂吸收式制冷系统
制冷系统动态原理图
制冷方式
1、压缩式制冷
制冷方式
2、吸收式制冷
制冷方式
3、半导体制冷
制冷方式
4、吸附式制冷
制冷循环
1、理论循环
制冷循环
2、过冷循环
制冷循环
3、过热循环
制冷循环
4、回热循环
压焓图、温熵图
1、度的影响
压焓图、温熵图
3、过冷循环温熵图分析
压焓图、温熵图
4、双级压缩压焓图
压焓图、温熵图
5、复叠式压缩机温熵图
双级压缩
1、一级节流、中间完全冷却的双级压缩制冷循环
双级压缩
2、一级节流、中间不完全冷却的双级压缩制冷循环
双级压缩
3、两级节流、中间完全冷却的双级压缩制冷循环
双级压缩
4、两级节流、中间不完全冷却的双级压缩制冷循环
双级压缩
