(完整版)LED灯具安规基础知识灯具分类打高压
(整理)led灯具安规要求.
led灯具出口必须满足的安规要求一.定义:普通灯(IP20)、基本绝缘、附加绝缘、双重绝缘、加强绝缘。
一类灯具：普通可燃材料 (燃点200C )。
二.分类：按防触电保护分：2. 按防尘、防水等级分： IP00～IP683.按安装表面的材料分：根据灯具适宜于安装在普通可燃材料表面，还是主要适合于安装在非可燃材料表面使用分类。
4. 按灯具是正常使用还是恶劣条件下使用分类。
三.铭牌：1.必须出现在灯具上a.换灯泡要遵守的：额定功率、特殊灯泡、冷光源束、反射型灯泡、保护屏、带触发器时的警告语及自带防护罩灯泡。
b. 安装时要遵守的：生产厂家/ 销售商/商标；额定电压；II 类或 III类电器符号；型号；安装面；接线连接端子;可以互连的灯具可以相互连接的灯具的最大数目。
c. 安装后要遵守的：环境温度(除25C外)，IP值，照射面最小距离，恶劣条件下使用灯具符号。
、2.其它信息：有关正确安装、使用和维护的详细说明应以安装时所在国家的可接受语言文字出现在灯具上或说明书中，包括：额定频率，工作温度(tw, tc,导线绝缘90C)；安装时空间上的要求；接线图；室内使用等; 外部软缆线或软线的连接方式(方式X,Y,Z)的说明以及其它特殊信息3. 铭牌测试：15s 水布＋15s油布四.结构要求1.可换部件应有足够空间，使操作没有困难并保证不影响安全。
2.走线附近不应有锐角、锐边、毛刺及类似会损伤导线绝缘的结构，金属螺钉类不应凸出于走线途中3.灯座：通用型：认证过；特殊的，如灯串：可随机测试4.接线端子和供电连接系统1)接线端子需认证或随机测试2)除III类灯具和不可调节的固定式安装灯具外，应考虑防止一旦电线或螺钉松开，可触及金属件变成带电体。
(电源线或内部导线松开)防止办法：a.用抗拉器(线扣)固定电线在接线端子附近b.用带弹性的无螺纹接线端子c.在无振动影响情况下，焊锡前先钩牢d.可靠的缠绕在一起e.导线用绝缘胶带、套管等固定在一起f.PCB上，导线拉入稍大一点的孔后先弯曲而后焊锡g.导线用特殊工具，可靠地绕接在接线端子上h.导线用特殊工具压接i.其它办法，如：固定导线在接线端子座附近；绝缘衬垫，盒子等等3)电源接线端子散线问题4)电源线的连接端子，应适合螺钉、螺母、或等效连接；若为硬线，可采用弹性无螺纹接线端子(包括接地)；3A，焊接、压接、及其他类似方法也可(包括接地)≤若5.开关应认证(可随机)并固定在灯具中防转，徒手不能移动，线上开关或开关灯头，只能用于室内灯，除非其能满足相应的IP等级。
灯具安规基本知识
2013-5-20
10
十、IP等级中第一位特征数字所表示的防护等级
第一 位特 征数 字 0 1 2 3 4 5 6 无防护 防大于50mm的固体异物 防大于12mm的固体异物 防大于2.5mm的固体异物 防大于1mm的固体异物 防尘 尘密 防护等级 简要描述 不能进入外壳的物体的简要说明
没有专门的防护 人体的某一大面积部分，如手（但不能防 止故意地接近）。直径大于50mm的固体 手指或长度不超过80mm的类似物体。 直径大于12mm的固体异物 直径或厚度大于2.5mm的工具、金属丝等 直径大于2.5mm的固体异物 厚度大于1.0mm的金属丝或细带 直径大于1.0mm的固体异物
讲师：罗文
2013-5-20 1
一、标准的适用范围
在灯具方面，我国沿用的安全标准为：GB7000.12002/IEC60598-1：1999（灯具一般安全要求与试验） IEC：即国际电工委员会 本标准的使用范围为使用电光源、电源电压不超过 1000V的灯具。 其电光源包括：白炽灯、卤钨灯、荧光灯、低压钠 灯、高压钠灯、汞灯、金属卤化物灯、无极灯、场致 发光灯等。
2013-5-20 21
二十一、环境温度
3.2.3 环境温度 3.2.3.1标准内容 额定最高环境温度ta， 25℃的除外，见（符号： ta …℃）。 3.2.3.2 注意事项 1） ta定义：由制造厂规定的灯具的最高持续温度， 在此温度下，灯具可正常工作。 2）根据灯具预想的使用地点来确定灯具的ta，一般 为ta25。但设计使用于非洲的灯具，其额定最高环境 温度应高于25℃。 3）一般条件以外的情况，可见GB7000系列其它灯 具标准的特殊规定。
2013-5-20
18
十八标记符号或文字要求(二)
安规基础知识精编版
安规基础知识集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-安规基础知识?灯具安规基础知识?一、灯具防护等级分类灯具的分类方法很多，依照安全防护等级可以分为0类、I类、II类、III类。
1、0类灯具?工作电压是高压，防触电保护采用基本绝缘，而无其他防触电保护措施的灯具。
此类灯具安全性能较差，目前欧美国家已不允许生产销售。
0类灯具无符号标识。
特征：高压、无接地线、单层绝缘。
2、I类灯具工作电压是高压，防触电保护采用单层绝缘基本绝缘外，还采用接地作为防触电保护的灯具。
I类灯具无符号标识，其内部可以包含有II类结构，即I类灯具内部分电气结构可以采用双绝缘的方式。
特征：高压、有接地、单层绝缘。
3、II类灯具?工作电压是高压，防触电保护采用双层绝缘的灯具。
II类灯具用符号标识，其内部可以包含有III类结构。
特征：高压、无接地、双层绝缘。
4、III类灯具工作电压是安全电压的灯具。
III类灯具用符号标识。
特征：安全电压供电。
二、绝缘1、基本绝缘?基本绝缘是灯具中用于带电体防触电保护最基本的绝缘，基本绝缘应能通过2U+1000V~的高压测试。
灯具的结构应能保障正常非拆卸状态下基本绝缘不能被手（测试手）触摸到。
2、补充绝缘?在基本绝缘基础上增加的一层绝缘，用于当基本绝缘失效时的防触电保护，补充绝缘必须要固定。
补充绝缘应能通过2U+1750V~的高压测试。
3、双层绝缘?基本绝缘、补充绝缘同时合并在一起称为双层绝缘，双层绝缘也称双绝缘、双重绝缘。
双层绝缘应能通过4U+2750V~的高压测试。
4、单层绝缘?单层绝缘就是指基本绝缘，其各方面要求与基本绝缘相同。
5、加强绝缘加强绝缘也叫增强绝缘，其绝缘效果与双重绝缘相当的一种单一绝缘体。
从其结构来看一般仅有一层，或由不能单独分割测量的多层组成。
加强绝缘与双层绝缘一样要能通过4U+2750V~的高压测试。
三、安全距离?1、爬电距离?爬电距离就是带电体与外露金属体或灯具外表面之间绝缘体内表面的总距离。

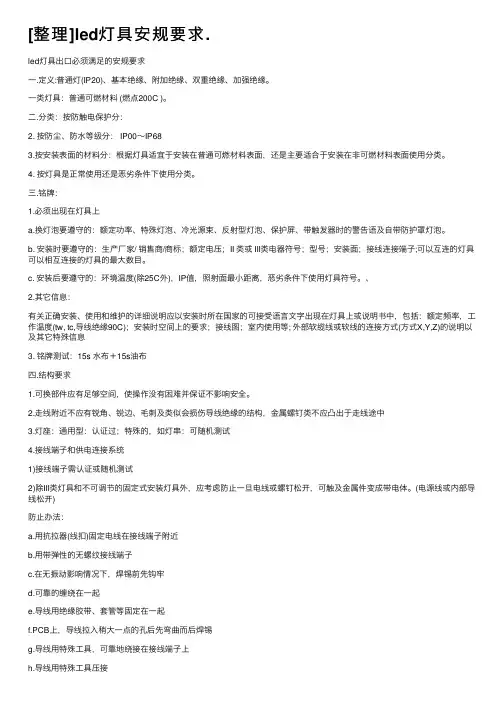

[整理]led灯具安规要求.
![[整理]led灯具安规要求.](https://img.taocdn.com/s3/m/fae73a24ef06eff9aef8941ea76e58fafab04565.png)
[整理]led灯具安规要求.led灯具出⼝必须满⾜的安规要求⼀.定义:普通灯(IP20)、基本绝缘、附加绝缘、双重绝缘、加强绝缘。
⼀类灯具：普通可燃材料 (燃点200C )。
⼆.分类：按防触电保护分：2. 按防尘、防⽔等级分： IP00～IP683.按安装表⾯的材料分：根据灯具适宜于安装在普通可燃材料表⾯，还是主要适合于安装在⾮可燃材料表⾯使⽤分类。
4. 按灯具是正常使⽤还是恶劣条件下使⽤分类。
三.铭牌：1.必须出现在灯具上a.换灯泡要遵守的：额定功率、特殊灯泡、冷光源束、反射型灯泡、保护屏、带触发器时的警告语及⾃带防护罩灯泡。
b. 安装时要遵守的：⽣产⼚家/ 销售商/商标；额定电压；II 类或 III类电器符号；型号；安装⾯；接线连接端⼦;可以互连的灯具可以相互连接的灯具的最⼤数⽬。
c. 安装后要遵守的：环境温度(除25C外)，IP值，照射⾯最⼩距离，恶劣条件下使⽤灯具符号。
、2.其它信息：有关正确安装、使⽤和维护的详细说明应以安装时所在国家的可接受语⾔⽂字出现在灯具上或说明书中，包括：额定频率，⼯作温度(tw, tc,导线绝缘90C)；安装时空间上的要求；接线图；室内使⽤等; 外部软缆线或软线的连接⽅式(⽅式X,Y,Z)的说明以及其它特殊信息3. 铭牌测试：15s ⽔布＋15s油布四.结构要求1.可换部件应有⾜够空间，使操作没有困难并保证不影响安全。
2.⾛线附近不应有锐⾓、锐边、⽑刺及类似会损伤导线绝缘的结构，⾦属螺钉类不应凸出于⾛线途中3.灯座：通⽤型：认证过；特殊的，如灯串：可随机测试4.接线端⼦和供电连接系统1)接线端⼦需认证或随机测试2)除III类灯具和不可调节的固定式安装灯具外，应考虑防⽌⼀旦电线或螺钉松开，可触及⾦属件变成带电体。
(电源线或内部导线松开)防⽌办法：a.⽤抗拉器(线扣)固定电线在接线端⼦附近b.⽤带弹性的⽆螺纹接线端⼦c.在⽆振动影响情况下，焊锡前先钩牢d.可靠的缠绕在⼀起e.导线⽤绝缘胶带、套管等固定在⼀起f.PCB上，导线拉⼊稍⼤⼀点的孔后先弯曲⽽后焊锡g.导线⽤特殊⼯具，可靠地绕接在接线端⼦上h.导线⽤特殊⼯具压接i.其它办法，如：固定导线在接线端⼦座附近；绝缘衬垫，盒⼦等等3)电源接线端⼦散线问题4)电源线的连接端⼦，应适合螺钉、螺母、或等效连接；若为硬线，可采⽤弹性⽆螺纹接线端⼦(包括接地)；3A，焊接、压接、及其他类似⽅法也可(包括接地)≤若5.开关应认证(可随机)并固定在灯具中防转，徒⼿不能移动，线上开关或开关灯头，只能⽤于室内灯，除⾮其能满⾜相应的IP 等级。
led灯具基础知识培训完整版doc
led灯具基础知识培训完整版docLED灯具基础知识培训完整版1. LED灯具简介1.1 LED灯具的定义LED灯具是利用发光二极管（LED）作为光源的照明设备。
与传统照明设备相比，LED灯具具有更高的能效、更长的使用寿命、更快的响应速度和更好的环保性能。
1.2 LED灯具的发展历程LED灯具的发展可以分为三个阶段：第一阶段是20世纪60年代至70年代，LED技术处于起步阶段，主要应用于指示灯和显示屏等小功率领域；第二阶段是20世纪80年代至90年代，LED技术逐渐应用于照明领域，但受到发光效率低、成本高等因素限制，市场推广较为缓慢；第三阶段是21世纪初至今，随着LED发光效率的提高和成本的降低，LED灯具逐渐成为主流照明产品。
2. LED灯具的原理与结构2.1 LED灯具的工作原理LED灯具的工作原理是通过电流激发LED芯片中的半导体材料，使其发光。
具体来说，当电流通过LED芯片时，电子与空穴在半导体材料中复合，释放出能量，产生光子，从而实现发光。
2.2 LED灯具的结构LED灯具主要由LED芯片、驱动电源、散热器、透镜和外壳等部分组成。
LED芯片是灯具的核心部件，负责发光；驱动电源为LED芯片提供稳定的工作电流；散热器用于散发LED芯片产生的热量，保证灯具正常工作；透镜用于调整光束形状和角度；外壳则起到保护内部元件和美观的作用。
3. LED灯具的性能特点3.1 高能效LED灯具具有高能效的特点，与传统照明设备相比，能效更高，能耗更低。
以同等光通量的LED灯具和白炽灯为例，LED灯具的能耗仅为白炽灯的1/10左右，节能效果显著。
3.2 长寿命3.3 快速响应LED灯具的响应速度非常快，从接通电源到达到最大光通量所需的时间极短，通常在纳秒级别。
这使得LED灯具在需要频繁开关的场合具有明显优势。
3.4 环保性能LED灯具具有很好的环保性能。
首先，LED灯具不含汞等有害物质，不会对环境造成污染；其次，LED灯具的能效高，可以减少能源消耗，降低碳排放；最后，LED灯具的使用寿命长，减少了灯具更换的频率，降低了废弃物产生。
灯具安规基础知识培训
灯具安规基础知识培训一．灯具产品可能以生的危害：1）触电；2）火灾；3）机械性危害导致伤人；4）辐射性危害。
二．灯具的分类（按绝缘等级来分）：1）O类：依靠基本绝缘防止触电的灯具。
2）I类：这类灯具指其带电部分只被基本绝缘层包着，而灯具之金属部分需有接地装置，或接地线等附加绝缘。
3）Ⅱ类：带电部分除基本绝缘外，再有一层绝缘层包着或带民部分被加强绝缘包着（绝缘层≥1㎜）。
4）Ⅲ类：完全不带高压部分和不会产生高压电，采用安全特低电压供电来防止触电。
基本绝缘：加在带电部件上提供防止触电的基本防护的绝缘。
双重绝缘：由基本绝缘和补充绝缘组成的绝缘。
补充绝缘：在基本绝缘万一失效的情况下仍能防止触电而加的一种独绝缘。
加强绝缘：用于带电部件上的一种单一绝缘系统，其防触电性能与双重绝缘相当。
三．安全测试的重要性：安全测试为人、财产、环境提供安全保障。
四．灯具一般需作哪些测试？其标准要求？1. 高压测试注：1）测试电压相同的条件下，测试电流越大标准就越低；2）测试电流相同的条件下，测试电压越大标准就越高（漏电电流）。
2. 接地测试（只针对class I电器）欧规标准: 电流≤10A，电阻≤0.5欧姆, 电压≤12V;美规标准: 电流≤25A，电阻≤0.1欧姆, 电压≤12V;接地不通属致命缺陷,地线松脱规定为致命缺陷.3.功率测试1)电感火牛功率范围:-10%----+8%加上损耗值.2)230V的电子火牛:-10%-----0%3)灯泡,灯杯,灯管,灯胆:-10%----+8%功率偏高属严重缺陷,偏低属轻微缺陷.4.极性测试1)主要针对带有E12,E14,E17,E26,E27灯头的灯具而言,(螺旋式灯头必需分正负极性).2)底弹片为正极,边弹片为负极.3)正负极接反规定为致命缺陷.5.亮灯测试检查灯头\灯泡之间的配合性和灯头\灯泡之间的接触性,不能亮灯属严重缺陷. 6.老化性测试(环境温度在25℃±10℃之间)1)测试产品的耐久性能(主要涉及电器元件,塑料件,玻璃制品等零部件的检测).2)一般采用额定电压的1.06倍电压,连续工作72小时点灯测试.7.跌落测试1)主要针对用卡通箱,白盒,彩盒,开窗盒包装的产品而言,检测包装的安全性.2)用六面三棱一角自由落地测试(在实木板上).3)测试高度由重量决定.8.电源线拉力测试1)主要针对台灯,落地灯而言,检测电源线防拉功能.2)欧规标准:8.0KG吊重1小时,电线位移≤2mm,美规标准:15.9KG(35LBS)吊重1分钟,位移≤1.6mm.9.稳定性测试(针对台灯,落地灯而言)1)美规标准:一般要求通过8°斜度板测试;2)欧规标准:一般要求通过15°斜度板测试,确实无法通过时,至少通过6°斜度板测试.。
LED照明灯具的安规要求资料
灯的无线电骚扰应符合GB17743的要求。 灯的输入电流 应符合GB17625.1的要求。 灯的电磁兼容抗扰度应符合GB/T18595的要求。
GB 7000.1-2007《灯具 第一部分:一般要求与试验》； GB 24906-2010 《普通照明用50V以上自镇流LED灯 安全 要求》；
根据灯具使用环境的不同，对其防尘、防固体异物及 防水等级有一定的要求。 例，道路照明用的C类灯具的光源腔外壳防护等级为IP54； 普通灯具的防护等级是IP20。 注：(1) 除普通灯具外，其他具有防护等级的灯具进行试验时， 应将与其配套的插头或类似的连接装置作为整体进行试验； (2) 经过防护等级试验的灯具，经目视检验后，应能够承 受相应的电气强度试验。
标准中规定，固定载流部件或安全特低电压部件，或者与这 些部件接触的非普通灯具的绝缘部件，应采用耐起痕材料。 （有防尘、防水的部件除外）
螺钉接线端子
PCB板螺钉接线端子
柱形接线端子
还有螺栓接线端子、鞍式接线端子、接片接线端子、罩式接线端子
接线端子有不同的设计和不同的形状，但设计要求都 应符在模拟工作中周期性的发热和冷却条件下，灯具不能变得 不安全或过早的损坏。 热试验 在模拟正常使用的条件下，灯具（包括光源）的任何部件 及安装表面都不得达到有损安全的温度。 （试验详见GB 7000.1-2007——12.3和12.4）
灯具中某些用绝缘材料制成的部件应有足够的耐热、耐火 和耐起痕。 耐起痕 什么是耐起痕？ 耐起痕指的是材料经过规定的液滴后，再施加一定电压 后而不失效。一般用耐起痕指数来表示。
提要
LED灯具的分类 标记 结构 外部接线和内部接线 接地规定 防触电保护 防尘、放固体异物和 防水
led灯具打高压要点
在各个LED照明应用市场中，现阶段尤以替代灯管市场最受瞩目，而此一市场的成功要素包括高效率、驱动电源有足够工作可靠性和寿命等，针对这些条件，LED驱动器扮演极为重要的角色。
下面我先简单介绍电源的耐压测试的一些细节问题：
1、LED电源打耐压需要打多少伏多长时间？安规标准要求是3750V，打1分钟。
考虑到有些灯具像LED球泡灯的标准是4000V，所以我们建议电源最好也打4000V，打1分钟。
2、耐压值如何设置？很多人习惯直接把电压调至要达到的伏数，实际上这种做法很容易出现瞬间击穿的情况。
所以我们的建议是电压值应从0发开始，快速地调至设定的伏数。
3、耐压仪的输出端子怎么连接？首先将LED灯的L、N极短路后连在耐压仪的输入端，然后将耐压仪的输出端与灯外壳连接（如灯外壳为绝缘需用锡纸包裹）。
4、耐压打不过的原因是什么？据我们实验室统计，耐压打不过的大部分原因来自变压器，其次是线路板上爬电距离和电气间隙不够及其他原因。
5、变压器如何打耐压？如果电源耐压打不过，我们首先要考虑变压器的问题。
变压器打耐压时，将初级的全部并脚连接形成短路，将次级的全部并脚连接形成短路，耐压仪的输入端和输出端分别与初级和次级连接。
按前述打耐压方式加压到4000V，打1分钟。
LED灯具安规
深圳洲明科技股份有限公司照明知识培训之二售前售后部秦耀武一、LED灯具安规2二、LED封装及结构34一、LED灯具安规11、什么是LED灯具安规灯具安规简称:安全规定,即各国以各种涉及安全产品而制定的相应安全检测标准.认证机构对产品进行检测,主要依据产品所属的标准、规范.一、LED灯具安规12、进行安规认证的目的灯具安规A.使申请之产品有一个符合性的认明来进入该市场.B.维护消费者的权益(拯救生命、防止伤害、保护消费者的健康).一、LED灯具安规13、目前世界上主要认证的机构认识灯具安规A.产品进入美洲市场的认证a.美国OSHA(Occupational Safety and healthAdministration):UL 、德国莱茵(TUV).b SCC(S d d C l f C d )()b.SCC(Standards Council of Canada). (加拿大标准委员会).授权CSA(Canadian Standards of Association) 、德国TUV.(IRAM) c.阿根廷认证(IRAM).阿根廷政府92/98决议对进入该市场的电器产品提出强制性要求,认证标准为阿根廷国家标准.(接另外阿根廷认证特别强调插头测试一定要在近IEC 标准).(另外阿根廷认证特别强调插头测试定要在阿根廷本土测试)一、LED灯具安规13、目前世界上主要认证的机构认识灯具安规B.欧洲及其它国家的认证标志北欧国的认证统称为) a.北欧四国的认证统称为NORDIC 认证,包括SEMKO(瑞典) 、DEMKO(丹麦) 、NEMKO(挪威)FIMKO(芬兰) b b.欧洲认证其它认证:1.VDE(德国) 2.IMQ(意大利) 3.PCBC(波兰)—东欧第二市场4.NF(法国) 5.OVE(奥地利)6. SEMKO 瑞士7.GOST‐R 认证(俄罗斯) 8.KEMA(荷兰)c.瑞士认证简介位欧的中却是非欧盟的家在产方加位于西欧的中心,却是非欧盟的国家.在产品认证方面不加欧盟的CE 制度.一、LED灯具安规13、目前世界上主要认证的机构认识灯具安规C.亚太地区认证标志a.日本的DENTORI 法(电气装置和材料控制法)规定.498种产品进入日本市场必须通过安全认证,其中165种A 类需通过T Mark S Mark T—Mark 认证.另外333种B 类产品需通过S—Mark 认证. b. 进入澳大利亚市场的电器产品经符合当地法规.即面临的(StandardsAssociationofAustralia)SAA 认证(Standards Association of Australia). c.中国GB 认证,3C 认证.香港S—Mark 认证.一、LED灯具安规14、主要认证标识灯具安规“CE”标志是一种安全认证标志，被视为制造商打开并进入欧洲市场的护照。
灯具安规基本知识
恶劣条件下使用的灯具：
一般用于恶劣环境下，为繁重机械操作而设计的 灯具（如建筑工地、机械加工车间等）
2023/9/1
14
十四、灯具上的标记(一)
10、标记是指人们正确选用、安装、使用和维护的重要依据， 是确保人身安全的及其重要的安全要求内容。
11、灯具上的标记
基本要求：见表(3.1)
1）换光源时要看的标记应在灯具外表面
2、非可燃材料：不助燃的材料。在GB7000.1中，金属、灰浆和混凝土被 视为非可燃材料。
3、易燃材料：不能划分成普通可燃材料或非可燃材料的材料。如纤维和 厚度不大于2MM以木料为基质的材料。易燃材料不能作为灯具的安装面。
4、可移式灯具：灯具正常使用时，连接电源后能够从一处移到另一处的 灯具。（即便携式灯具，一般带有插头）
3）一般条件以外的情况，可见GB7000系列其它灯 具标准的特殊规定。
2023/9/1
22
二十二、灯具的符号
3.2.4 Ⅱ类灯具的符号
3.2.4.1 基本要求：若是Ⅱ类灯具，Ⅱ类灯具的符 号（见GB7000.1-2002图1中符号 ）。
带有不可拆卸软缆或软线的可移式灯具，若适 宜的话，Ⅱ类结构的符号应标在灯具外表面上。
记，见3.1表第2 装期间要卸下的罩
列
盖或部件的反面
不允许的 标记位置
灯具的 安装面
螺钉、 螺帽
ቤተ መጻሕፍቲ ባይዱ
c类标记
安装完成后要看 应在灯具装配好并
到的标见表3.1 按正常使用安装而
第3列
且光源在位时看得
到
2023/9/1
17
F
F
F
十七标记符号或文字要求(一)
1)图形符号的高度应不低于5mm，若标 记空间有限，则Ⅱ类、Ⅲ和F标记的高度可 减 到3mm，分开、一起表示或作为符号部 分的字母和数字的高度应不小于2mm。
LED灯具安规基础知识灯具分类打高压
LED灯具安规基础知识一、灯具防护等级分类灯具的分类方法很多，依照安全防护等级可以分为o类、I类、II类、III类。
1、0类灯具工作电压是高压，防触电保护采用基本绝缘，而无其他防触电保护措施的灯具。
此类灯具安全性能较差，目前欧美国家已不允许生产销售。
0类灯具无符号标识。
特征：高压、无接地线、单层绝缘。
2、I类灯具工作电压是高压，防触电保护采用单层绝缘基本绝缘外，还采用接地作为防触电保护的灯具。
I类灯具无符号标识，其内部可以包含有II类结构，即I类灯具内部分电气结构可以采用双绝缘的方式。
特征：高压、有接地、单层绝缘。
3、II类灯具工作电压是高压，防触电保护采用双层绝缘的灯具。
II类灯具用符号冃I标识，其内部可以包含有III类结构。
特征: 高压、无接地、双层绝缘。
4、III类灯具工作电压是安全电压的灯具。
III类灯具用符号1,1标识。
特征：安全电压供电。
5•接地要求：按照国标GB7000.1-2002的分类和IEC60598-1 : 2003最新标准，在取消 O类灯具后，只有I、H、皿类灯具的新规定, 其接地要求如下：(1 )1类灯具的外露导电部分应接地：这是I类灯具的附加安全措施要求所决定的；如果不作接地，就等于退回到灯具，安全无有效保证。
(2)n类灯具不需要接地：因为他的附加安全措施不是靠接地，而是靠双层绝缘或加强绝缘来保证。
(3)皿类灯具不允许接地：因为它是用安全超低电压( SELV )，低电压应使用隔离变压器与高电压隔离，并不应接地。
在新修订的国标 GB7000.1-2007实施后，从立法上取消了O类灯具；而实际的灯具，大多数是I类，所以应作接地。
—, > 缁绣V基本绝缘基本绝缘是灯具中用于琶电体防施电幄护屋基本的绝缘,基本绝缘应後通过2U+HMV-的高压测试。
灯具的结构应能保障正常非拆卸状态下基本第缘不能被手(測试手)触摸到"2、补充绝缘在基本绝缘基珊上增加的一层绝缘，用于当基本绝缘失敢时的防触电保护，补充宪缘必须要固定档补充绝缘应能通过2U+1巧U—的高压测试。
LED灯具知识培训
LED灯具知识培训灯具知识培训一．灯具的分类方法很多，依照安全防护等级可以分为0类、I类、II类、类 1、0类灯具工作电压是高压，防触电保护采用基本绝缘，而无其他防触电保护措施的灯具此类灯具安全性能较差，目前欧美国家已不允许生产销售0类灯具无符号标识特征：高压、无接地线、单层绝缘2、I类灯具工作电压是高压，防触电保护采用单层绝缘基本绝缘外，还采用接地作为防触电保护的灯具 I类灯具无符号标识，其内部可以包含有II类结构，即I类灯具内部分电气结构可以采用双绝缘的方式特征：高压、有接地、单层绝缘3、II类灯具工作电压是高压，防触电保护采用双层绝缘的灯具 II类灯具用符号标识，其内部可以包含有类结构特征：高压、无接地、双层绝缘4、类灯具工作电压是安全电压的灯具类灯具用符号标识特征：安全电压供电二．结构要求： 1 外壳结构材料一般有铜、不锈钢、铁、铝、塑胶PC 或其它：现结构设计主要是是散热设计问题，是个光电器件，共工作过程中只有15%-25%的电能转为光能，其余的电能转为热能，使的温度升高，导致出光率降低，寿命减短决定散热效果的几个方面第一、材质的选择热传导系数 (单位: W/mK) 银铜金铝 ( AA型铝合金 W/mK; 12型铝合金96 W/mK) 铁 80 铅第二、制作工艺 1底座的制作工艺: 常用的底面处理工艺包括：拉丝工艺(研磨) 盘铣工艺(切削) 数控机床等，还有其他对散热器底处理的工艺，如抛光，不过，相对而言，抛光处理更多地是出于散热器美观方面的考虑，对散热器底面平整度没有太大的改善，且处理成本较高2常见的铜铝结合工艺 a扦焊 b贴片、螺丝锁合 C塞铜方式主要有两种，一种是将铜片嵌入铝制底板中，常见于用铝挤压工艺制造的散热器中由于铝制散热器底部的厚度有限，嵌入铜片的体积也受到限制增加铜片的主要目的是加强散热器的瞬间吸热能力，而且与铝制散热器的接触也很有限，所以大多数情况下，这种铜铝散热器比铝制散热器的效果好不了多少，在接触不良的情况下，甚至为妨碍散热还有一种是将铜柱嵌入鳍片呈放射状的铝制散热器中原装散热器就是采用了这样的设计铜柱的体积较大，与散热器的接触较为充分采用铜柱后，散热器的热容量和瞬间吸热能力都能增长这种设计也是目前采用较多的3散热器的加工成型技术a 铝挤压技术:简单的说就是将铝锭高温加热至约~℃，在高压下让铝液流经具有沟槽的挤型模具，作出散热片初胚，然再对散热片初胚进行裁剪、剖沟等处理后就做成了我们常见到的散热片铝挤压技术较易实现，且设备成本相对较低，也使其在前些年的低端市场得到广泛的应用一般常用的铝挤型材料为 AA，其具有良好热传导率(约~ W/)与加工性不过由于受到本身材质的限制散热鳍片的厚度和长度之比不能超过1：18，所以在有限的空间内很难提高散热面积，故铝挤散热片散热效果比较差，很难胜任现今日益攀升的高频率b 铝压铸技术: 通过将铝锭熔解成液态后，填充入金属模型内，利用压铸机直接压铸成型，制成散热片，采用压注法可以将鳍片做成多种立体形状，散热片可依需求作成复杂形状，亦可配合风扇及气流方向作出具有导流效果的散热片，且能做出薄且密的鳍片来增加散热面积，因工艺简单而被广泛采用一般常用的压铸型铝合金为12，由于压铸成型性良好，适用于做薄铸件，但因热传导率较差(约 96 W/)，现在国内多以 AA 铝料来做为压铸材料，其热传导率高达 W/ 左右，具有良好的散热效果不过，以 AA 铝合金压铸散热器存在着一些其自身无法克服的先天不足：(1)压铸时表面流纹及氧化渣过多，会降低热传效果(2)冷却时内部微缩孔偏高，实质热传导率降低(K< W/) (3)模具易受侵蚀，致寿命较短 (4)成型性差，不适合薄铸件 (5)材质较软，容易变型2 可替换零件：含有可替换零件的灯具应设计得具有足够空间，使这些零件毫无困难且不损害安全地进行更换3走线槽：应光滑，无可能磨损接线绝缘层，如金属定位螺钉之类的零件不能凸伸到走线槽内4灯座：当正常使用将光源安全装配到位时，能提供可靠性的电气接触，及牢固性，应有足够的机械强度5机械强度：A灯具应有足够机械强度，共结构应使灯具正常使用时可以预料的粗糙搬运后仍然安全B罩住带电部件的金属部件应有足够的机械强度C恶劣条件下使用的灯具，其防尘防水等级至少达到IP54且充分防振 5 防尘不能完全防止尘埃进入，但进入量不能达到防碍设备工作的程度 4 防溅水从任何方向朝外壳溅水应无有害影响三．安规对电线的要求1、电线是灯具中最常见的零件，安规中对电线的主要要求有： A>具有有效的认证：这包括认证的有效存续时间、有效的认证机构 B>灯具外部电源线不得小于0．75mm2，即18线；内部接线不得小于0．5mm2 ，即22线2、灯具中对电线的保护由于灯具中不同部位的工作条件不相同，必要时要对电线作如下保护处理： A>高温处加套玻纤管或热缩管或其他 B>转动处加套玻纤管或其他 C>需加强绝缘处加套带胶玻纤管或热缩管或其他3、灯具中对电源线拉力求: 对于可移动式灯具拉力测试标准是：用60牛顿的拉力拉电源线，1分钟内拉25次，每次持续1S，电源线的拉长不得超过2mm 外接电源线拉力测试标准是35磅，持续1分钟，电源线不得拉出四．安全性能测试1高压测试中要注意如下事项：A>高压测试时开始加的电压不能超过测试高压值的一半B>高压测试后如果产品仅出现功能不正常，不得判定高压测试失败 C>测试时击穿电流要根据具体产品而设定，最大不能超过mA D>生产过程的高压测试标准一般采用V~，5 mA，3S这主要是避免由于打高压而造成的损坏F>测试时不应拉弧G>测试后如果绝缘层有破损或击穿，高压机报警，则判定高压测试失败 H>测试时通常把L线、N线短接，电源开关必须在接通状态 I>测试时必须要注意安全。
LED安规知识
EN 规格
灯头按动开关 底座拔动开关安装方向同 UL 要求 方形拔动开关安装方向同 UL 要求 中途开关（单刀制）：一般要中途开关至出线 位长度不小于 20cm 中途开关（单刀制）：一般要中途开关至出线 位长度不小于 20cm
SAA/BS 规格
SAA 开关一般用双刀开关，分底座开关和中 途开关（双刀制），但客户有特别要求除 外； BS 用单刀制，同 VDE 要求
按防电击保护程度
CLASS 0 级灯 特征：电源电压为 50V 以上高压/单层绝缘/无 接地 CLASS I 级灯，无代表符号。单层绝缘结构， 外露可触金属需接地。CLASS I 灯中 可有部 分结构为 CLASS II 结构 特征：电源电压为 50V 以上高压/单层绝缘/无 接地
按防电击保护程度
按安装面可燃性区分
仅适宜于直接安装在非可燃表面的灯具，用符 号“ ”表示 适宜安装在普通可燃表面的灯具，用符号“ ” 表示 可安装在普通可燃表面且隔热材料可能盖住灯 具的场合(即嵌入式)，用“ ” 表示
主要电气元件
UL/cUL/CAS 规格 电流的载体(导电体)必须是铜、铜合金、镍合 金，或不锈钢 EN 规格 载流部件(导电体)须由铜或含铜至少 80%以上 的铜合金或至少具有相同导电性能的材 料制 成
GB 规格
用双重绝缘带双直脚扁插头电源线，插脚不分 大小，不带孔，电源插线一定要有 CCC 认证 标志，其出线长度同 VDE 要求
变压器
LED燈具安規知識
灯具相关定义 灯泡简介 灯具分类 主要电气元件 灯具产品主要技术要求 常用灯具标准及其特殊要求
LED灯具基础知识全解
LED灯具基础知识全解目录一、LED灯具概述 (2)1.1 LED灯具定义 (2)1.2 LED灯具特点 (3)1.3 LED灯具应用领域 (4)二、LED光源基础知识 (5)2.1 LED光源原理 (6)2.2 LED光源结构 (8)2.3 LED光源性能参数 (8)三、LED灯具设计基础 (10)3.1 灯具设计基本原则 (12)3.2 灯具光学设计 (13)3.3 灯具电源设计 (14)四、LED灯具驱动与控制 (16)4.1 常用驱动方式 (17)4.2 驱动器选择与设计 (18)4.3 控制系统原理与应用 (20)五、LED灯具散热与热管理 (22)5.1 散热原理与重要性 (23)5.2 散热设计与优化 (24)5.3 热管理解决方案 (26)六、LED灯具品质评估与测试 (27)6.1 品质评估标准与方法 (28)6.2 功能测试与验证 (30)6.3 耐久性与可靠性测试 (31)七、LED灯具安装与维护 (32)7.1 安装步骤与注意事项 (33)7.2 维护保养指南 (34)7.3 安全操作规范 (35)八、LED灯具发展趋势与创新 (37)8.1 技术创新与发展趋势 (38)8.2 新型材料与工艺应用 (40)8.3 市场需求与挑战分析 (41)一、LED灯具概述LED灯具是一种利用半导体材料发光的照明设备，其工作原理基于当电流通过LED芯片时，光子能量被材料中的电子吸收并跃迁至更高的能级，进而以光的形式释放出来。
由于LED光源具有高效、环保、寿命长以及响应速度快等优点，其在现代照明领域得到了广泛的应用和快速的发展。
LED灯具的设计多样，可以根据不同的需求和用途进行定制，包括功率大小、颜色温度、显色指数、光束方向等参数。
LED灯具还具备智能控制功能，通过与传感器和控制器等设备的结合，可以实现自动调节亮度、定时开关、远程控制等智能化操作。
随着技术的不断进步，LED灯具的成本逐渐降低，产品性能不断提升，其在全球照明市场的地位也越来越重要。
灯具安全基础知识
LED 灯具灯具安全安全安全基础知识基础知识一． 概述随着光源制造技术的提升、应用层面的变广，其相对应的安全要求及安全标准也在不断的更新。
目前国际常用的灯具产品安全标准为IEC/EN 60598系列标准，主要如下：IEC/EN 60598-1 灯具-第一部分：一般要求和试验IEC/EN 60598-2-1 固定灯特殊要求IEC/EN 60598-2-2 嵌入式灯具特殊要求IEC/EN 60598-2-3 街灯，路灯特殊要求IEC/EN 60598-2-4 可移动式灯具特殊要求IEC/EN 60598-2-6 内装变压器的钨丝灯具特殊要求IEC/EN 60598-2-7 庭院灯特殊要求IEC/EN 60598-2-8 手提灯特殊要求IEC/EN 60598-2-9 摄影和电影灯具 （非专业）特殊要求IEC/EN 60598-2-10 孩童感兴趣的可移动灯特殊要求IEC/EN 60598-2-11 水族灯特殊要求IEC/EN 60598-2-12 电源插座出口安装的夜灯特殊要求IEC/EN 60598-2-20 灯串特殊要求但对不同种类的灯具产品，其所适用的标准系列并不是固定的，比如LED 灯具，其不仅需要满足IEC/EN 60598安全标准，还需要根据不同的灯具类型、不同的需求而满足不同的安全标准。
如下：1. LED 一体式灯泡 （例如：LED 射灯，LED 灯杯，LED 球泡灯 等）适用于： IEC/EN 60968：自镇流灯泡的安全要求IEC/EN 62301：LED模块的安全要求IEC/EN 62471：LED 灯泡的光生物安全要求2． LED固定或移动灯具（例如：LED嵌入式嵌灯，LED路灯，LED台灯，LED手电筒，LED灯盘等）：如果LED灯具具有独立的（LED驱动器或驱动电路板）和（LED封装，灯珠）不在一块PCB板上。
则适用标准如下：IEC60598-1，IEC60598-2-X 灯具的安全要求 （具体的灯具种类有不同part 部分）IEC/EN 61347-1,IEC/EN 61347-2-13: LED driver 驱动器的安全要求IEC/EN 62301： LED模块的安全要求 （不针对独立的驱动器的）IEC/EN 62471： LED 灯泡的光生物安全要求如果LED灯具的（LED驱动器或驱动点了吧）和（LED封装，灯珠）在同一块PCB 板上的，则适用标准如下：IEC60598-1，IEC60598-2-X 灯具的安全要求 （具体的灯具种类有不同part 2部分）IEC/EN 62301: LED模块的安全要求二、LED灯具类型1．按防触电保护类别划分0类灯具：依靠基本绝缘作为防触电保护，万一基本绝缘失效，防触电保护就只好依赖环境。
LED灯具基础知识全解
直流恒流电源
即：输出电压是直流，并且不管带多大的负载电压，负载电流是恒定的。
直流恒压电源
即：输出电压是直流，并且不管带多大的负载电 压，负载电压是恒定的。
直流恒压源分为：开关电源和稳压电源。
开关电源是：
利用现代电力电子技术，控制开关管开通和关断的时间 比率，维持稳定输出电压的一种电源，开关电源一般由 脉冲宽度调制（PWM）控制IC和MOSFET构成 。 开关电源中应用的电力电子器件主要为二极管、IGBT和 MOSFET 开关电源的三个条件 开关 电力电子器件工作在开关状态而不是线性状态 高频 电力电子器件工作在高频而不是接近工频的低频 直流 开关电源输出的是直流而不是交流 也可以输出高频 交流如电子变压器
功率因素：是用来衡量用电设备（包括：广义的用电设备，如：电网的变 压器、传输线路，等等）的用电效率的数据。电源的功率因素越高，表明 电源在输入功率一定的情况下，转化为的有功功率越多。
交流电源
交流稳压电源是能够为负载提供稳定交流电源的电子装置，也称 交流稳压器。
变压器 ：是利用电磁感应的原理来改变交流电
压的装置，主要构件是初级线圈、次级线圈和铁心 （磁芯）。
1按相数分类： (1)单相变压器：用于单相负荷和三相变压器组。 (2)三相变压器：用于三相系统的升、降电压。
2按绕组形式分类： (1)双绕组变压器：用于连接电力系统中的两个电压等级。 (2)三绕组变压器：一般用于电力系统区域变电站中，连 接三个电压等级。 (3)自耦变电器：用于连接不同电压的电力系统。也可做 为普通的升压或降后变压器用
3000
全系列 全系列 全系列 3300-4300 3000/4500/5600 1950/2200/2500 1750 3000-4000
LED灯具基本的安规要求培训课件
名称 PCB 外壳物体 变压器绕组物体 胶带(tape) 胶芯物料 内部连接线
套管
要求 UL认证(需满足125℃球压) UL认证 UL认证 UL认证 UL认证(需满足125℃球压) UL认证(温度值,电压值符合使用条件)
UL认证(温度值,电压值符合使用条件)
重点：自2014年9月1号以后，国内所有
安规认证时,认证机构需确认的并在报告中登录的零件
名称
要求
插头
符合产品使用地区的要求
电源线
有产品使用地区的认证
热保险丝
同上
电流保险丝
同上
X/Y电容 光耦
同上 同上
NTC/PTC Varistor 插头部分胶料(plug pin plastic material)
同上 同上 满足125℃球压,并有UL认证
最大耐流量 ：
定义为在导体或绝缘体融化之前，所能负载之电流。由电流流过导体所产生之 热，将决定这条电线能负荷多少电流。而单芯裸铜线所能流过的电流，可以一 直增加，直到产生的热达到铜的融点。有很多因素都会影响一条电线所能流过
之电流量，比较重要的如下： 导体大小 ：
导体截面积越大，所能负载之电流越大。 绝缘体 ：
CMX 辅线限制使用防火能力最低
LED电源均需要通过3C认证才可以使用
元器件已经有认证了，是不是就可以随意用了呢
你还需要确定以下内容 1）标准是否有效 2）证书上的电气参数是否符合 整机的要求 电压 电流 环境温度 最大壳温 寿命次数 安装要求
安规部件图示
不可拆卸的软缆或软线
0类灯具
橡胶 H03RT-F
PVC H03VH-H
LED灯具制程基本安规要求
目录
1.认证体系介绍 2.安规元件介绍及注意事项(重点电线部分） 3.灯具的铭牌标志 4.产品结构认证不符合案例分析
(完整版)LED灯具安规基础知识灯具分类打高压
LED 灯具安规基础知识一、灯具防护等级分类灯具的分类方法很多，依照安全防护等级可以分为 1、 0类灯具工作电压是高压，防触电保护采用基本绝缘，而无其他防触电保护措施的灯具。
此类灯具安全性能较差，目前欧美 国家已不允许生产销售。
0类灯具无符号标识。
特征：高压、无接地线、单层绝缘。
2、 丨类灯具工作电压是高压，防触电保护采用单层绝缘基本绝缘外， I 类灯具无符号标识，其内部可以包含有 II 类结构， 特征：高压、有接地、单层绝缘。
3、II 类灯具工作电压是高压，防触电保护采用双层绝缘的灯具。
征：高压、无接地、双层绝缘。
4、III 类灯具工作电压是安全电压的灯具。
特征：安全电压供电。
5.接地要求：按照国标GB7000.1-2002的分类和IEC6059&1 : 2003最新标准，在取消 0类灯具后，只有I 、n 、川类灯具的新规 定，其接地要求如下：(1)I 类灯具的外露导电部分应接地：这是I 类灯具的附加安全措施要求所决定的；如果不作接地，就等于退回 到0类灯具，安全无有效保证。
(2)n 类灯具不需要接地：因为他的附加安全措施不是靠接地，而是靠双层绝缘或加强绝缘来保证。
(3)川类灯具不允许接地：因为它是用安全超低电压( SELV ，低电压应使用隔离变压器与高电压隔离，并不应接 地。
在新修订的国标 GB7000.1-2007实施后，从立法上取消了 0类灯具；而实际的灯具，大多数是I 类，所以应作接地。
二继绿1. 基本绝缘卑本绝缘星幻具中甲于得旺匡防fe 电幄护录棊本的沮缘，呈本绽缘应 縫通过2U+U 灿V-的高压測试.灯具E 勺结构应誰供阳正常非拆卸狀态下基本线缘不能被手f 測试手) te 摸到.2. 补充绝缘在基本绝缘基珊上堵加的一层绝给 用于当基本绝缘失敦时的訪触电保护，补充绝缘必须要E 定.补充绝缘应琵通过〜的高压测试. 取层绝缘基本绝缘.补充绝缘同E 寸合井在一起称为XZg 绝缘，戏戻绝缘也称双0类、I 类、II 类、III 类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED灯具安规基础知识
一、灯具防护等级分类
灯具的分类方法很多，依照安全防护等级可以分为0类、I类、II类、III类。
1、0类灯具
工作电压是高压，防触电保护采用基本绝缘，而无其他防触电保护措施的灯具。
此类灯具安全性能较差，目前欧美国家已不允许生产销售。
0类灯具无符号标识。
特征：高压、无接地线、单层绝缘。
2、I类灯具
工作电压是高压，防触电保护采用单层绝缘基本绝缘外，还采用接地作为防触电保护的灯具。
I类灯具无符号标识，其内部可以包含有II类结构，即I类灯具内部分电气结构可以采用双绝缘的方式。
特征：高压、有接地、单层绝缘。
3、II类灯具
工作电压是高压，防触电保护采用双层绝缘的灯具。
II类灯具用符号标识，其内部可以包含有III类结构。
特征：高压、无接地、双层绝缘。
4、III类灯具
工作电压是安全电压的灯具。
III类灯具用符号标识。
特征：安全电压供电。
5.接地要求：
按照国标GB7000.1-2002的分类和IEC60598-1∶2003最新标准，在取消O类灯具后，只有Ⅰ、Ⅱ、Ⅲ类灯具的新规定，其接地要求如下：
（1）Ⅰ类灯具的外露导电部分应接地：这是Ⅰ类灯具的附加安全措施要求所决定的；如果不作接地，就等于退回到O类灯具，安全无有效保证。
（2）Ⅱ类灯具不需要接地：因为他的附加安全措施不是靠接地，而是靠双层绝缘或加强绝缘来保证。
（3）Ⅲ类灯具不允许接地：因为它是用安全超低电压（SELV），低电压应使用隔离变压器与高电压隔离，并不应接地。
在新修订的国标GB7000.1-2007实施后，从立法上取消了O类灯具；而实际的灯具，大多数是Ⅰ类，所以应作接地。
值得注意：LED灯具的光源打高压会造成光源内部发光芯片的伤害，故生产线测试LED成品灯具时，只能采用打绝缘电阻的方式进行测试，测试标准是：
I类灯为500V 2MΩ 3S，II类灯为500V 4MΩ 3S，III类灯为100V 2MΩ 3S，。
