天然气是一种重要的能源资源，但天然气中常含有水分，因此需要进行脱水处理，以满足工业和家庭等各个领域的需求。
分子筛是一种高效的脱水材料，可以通过物理和化学吸附的方式将水分从天然气中去除。
首先，进料条件包括天然气的压力、温度和水分含量。
通常情况下，天然气的压力在2-20MPa范围内，温度在-40℃至60℃之间，水分含量在2-10%之间。
进料条件的不同会对分子筛脱水装置的工艺设计造成影响。
其次，分子筛的选择是关键的一步。
分子筛通常由硅铝酸盐等材料制成，具有微孔和介孔结构，能够较好地吸附水分。
根据天然气的进料条件和脱水要求，选择适合的分子筛类型和规格。
常用的分子筛有3A、4A和13X等。
然后，需要设置工艺参数，包括进料流量、操作压力和温度等。
进料流量要根据脱水效率和设备容量进行合理调整，不宜过大或过小。
操作压力和温度一般根据分子筛的吸附特性和天然气的进料条件来确定，以保证分子筛的脱水效果。
通常情况下，较高的操作压力和适当的操作温度有利于提高脱水效率。
最后，需要对产品质量进行控制。
天然气分子筛脱水装置的产品主要是去除水分后的天然气，需要确保产品的水分含量达到规定的标准。
可以通过监测出料气体的水分含量来实现产品质量的控制，可采用在线监测和定期抽样检测相结合的方式。
在天然气分子筛脱水装置工艺设计的过程中，还需要考虑以下几个方面：设备的选型和布置、安全措施的实施、操作和维护的规范等。
只有综
合考虑以上因素，才能设计出有效可靠的天然气脱水装置，提高天然气资源的利用率和产品质量，为社会和经济发展做出贡献。

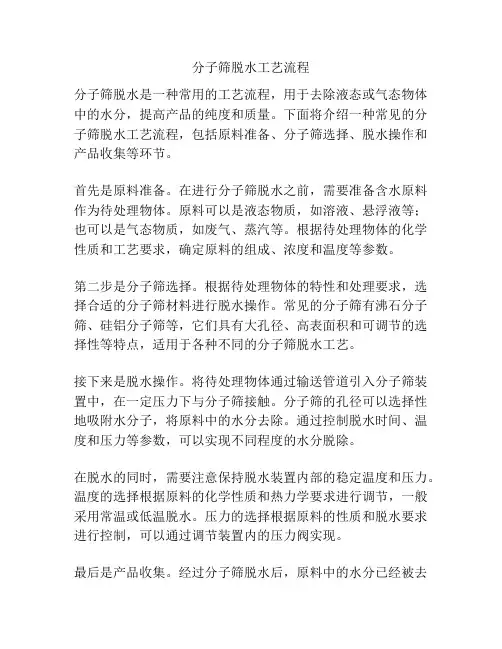

分子筛脱水工艺流程

分子筛脱水工艺流程分子筛脱水是一种常用的工艺流程，用于去除液态或气态物体中的水分，提高产品的纯度和质量。
下面将介绍一种常见的分子筛脱水工艺流程，包括原料准备、分子筛选择、脱水操作和产品收集等环节。
首先是原料准备。
在进行分子筛脱水之前，需要准备含水原料作为待处理物体。
原料可以是液态物质，如溶液、悬浮液等；也可以是气态物质，如废气、蒸汽等。
根据待处理物体的化学性质和工艺要求，确定原料的组成、浓度和温度等参数。
第二步是分子筛选择。
根据待处理物体的特性和处理要求，选择合适的分子筛材料进行脱水操作。
常见的分子筛有沸石分子筛、硅铝分子筛等，它们具有大孔径、高表面积和可调节的选择性等特点，适用于各种不同的分子筛脱水工艺。
接下来是脱水操作。
将待处理物体通过输送管道引入分子筛装置中，在一定压力下与分子筛接触。
分子筛的孔径可以选择性地吸附水分子，将原料中的水分去除。
通过控制脱水时间、温度和压力等参数，可以实现不同程度的水分脱除。
在脱水的同时，需要注意保持脱水装置内部的稳定温度和压力。
温度的选择根据原料的化学性质和热力学要求进行调节，一般采用常温或低温脱水。
压力的选择根据原料的性质和脱水要求进行控制，可以通过调节装置内的压力阀实现。
最后是产品收集。
经过分子筛脱水后，原料中的水分已经被去除，得到脱水后的产品。
根据产品的要求，可以选择不同的方式进行收集，如用收集容器收集液态产品，用净化器收集气态产品等。
收集后的产品可以经过进一步的处理和加工，以满足不同的工艺要求和应用需求。
总结起来，分子筛脱水工艺流程包括原料准备、分子筛选择、脱水操作和产品收集等环节。
通过合理地控制工艺参数，可以实现对待处理物体中水分的有效去除，提高产品的纯度和质量。
这种工艺在化工、制药、食品等行业中得到广泛应用，对于提高生产效果和经济效益具有重要的意义。
